AVRS970H - Système home cinéma DENON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur home cinéma (récepteur A/V)
Marque	Denon
Modèle	AVR-S970H
Nombre de canaux	7.2 (7 canaux amplifiés, 2 sorties subwoofer)
Puissance de sortie (nominale)	90 W par canal (8 Ω, 20 Hz – 20 kHz, 0.08 % THD, 2 canaux)
Format audio immersif	Dolby Atmos, DTS:X, DTS Virtual:X
Entrées HDMI	6 (dont 3 compatibles 8K)
Sorties HDMI	2 (une avec eARC)

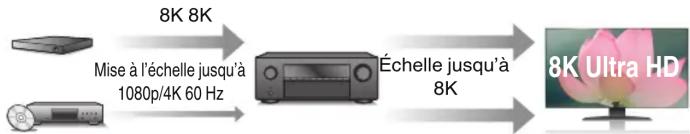

Résolution vidéo maximale	8K 60 Hz (mise à l'échelle de 1080p/4K vers 8K)
Compatibilité HDCP	HDCP 2.3
Connectivité sans fil	Wi-Fi (802.11 a/b/g/n/ac), Bluetooth 5.0, AirPlay 2
Autres connexions	Tuner FM/AM, Radio Internet, HEOS multiroom, USB (avant), entrée phono (MM)
Calibration acoustique	Audyssey MultEQ, Dynamic EQ, Dynamic Volume
Fonctions pratiques	Mode ECO, minuterie sommeil, Quick Select Plus, contrôle via application Denon AVR Remote
Consommation électrique	460 W (veille : 0.1 W à 2.5 W selon réglages)

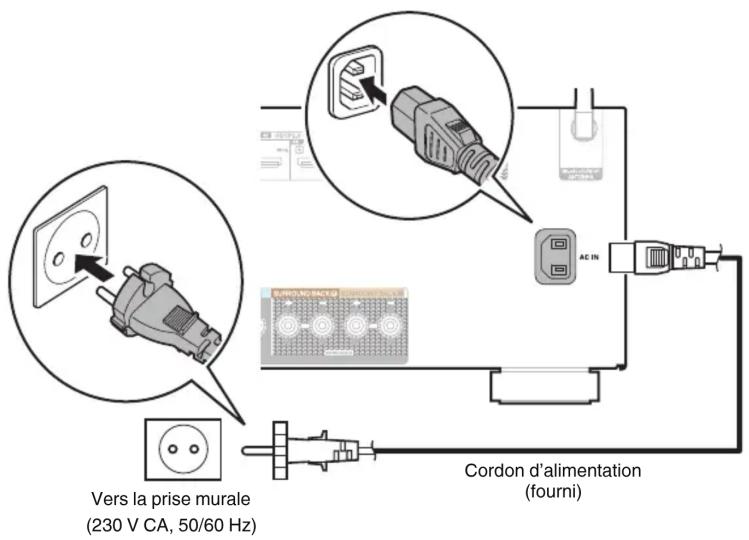

Alimentation	230 V CA, 50/60 Hz
Poids	9,5 kg
Accessoires fournis	Télécommande (RC-1253), 2 piles R03/AAA, antennes Bluetooth/Wi-Fi, antenne AM, microphone d'étalonnage, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et produits abrasifs.
Sécurité	Débrancher l'alimentation avant de connecter les enceintes. Utiliser des enceintes de 4 à 16 Ω. Ne pas toucher les bornes sous tension.

FOIRE AUX QUESTIONS - AVRS970H DENON

Comment connecter mon téléviseur au Denon AVR-S970H ?

Utilisez un câble HDMI pour relier la sortie HDMI OUT MONITOR 1 de l'amplificateur à l'entrée HDMI ARC/eARC du téléviseur. Si votre téléviseur ne prend pas en charge ARC, connectez également un câble optique de la sortie audio du téléviseur à une entrée numérique de l'amplificateur. Assurez-vous que les paramètres HDMI Contrôle et ARC sont activés dans le menu.

Comment appairer un smartphone en Bluetooth ?

Appuyez sur la touche Bluetooth de la télécommande pour passer en mode appairage. Sur votre smartphone, activez le Bluetooth et sélectionnez Denon AVR-S970H dans la liste des périphériques. Une fois connecté, vous pouvez diffuser de la musique. Pour un nouvel appairage, maintenez la touche Bluetooth enfoncée pendant 3 secondes.

Quelles enceintes puis-je utiliser avec cet amplificateur ?

L'amplificateur accepte des enceintes d'impédance comprise entre 4 et 16 Ω. Pour des enceintes de 4 à 6 Ω, vous devez modifier le réglage d'impédance (appuyez longuement sur TUNER PRESET CH + et TUNE +). Utilisez des câbles d'enceinte adaptés et respectez les polarités.

Comment configurer un système Dolby Atmos ?

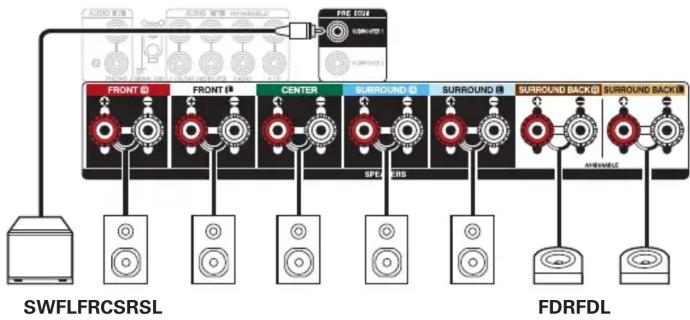

Connectez des enceintes de plafond ou des modules Dolby Atmos Enabled. Dans le menu, allez dans Configuration manuelle > Affectation des Amphis et choisissez le mode correspondant (ex: Avant haut, Dolby avant). Lancez ensuite l'étalonnage Audyssey pour optimiser les réglages.

Comment mettre à jour le micrologiciel ?

Accédez au menu Général > Micrologiciel. Sélectionnez Mise à jour et choisissez Réseau si l'appareil est connecté à Internet. Suivez les instructions à l'écran. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire si le son est coupé ou qu'aucune vidéo ne s'affiche ?

Vérifiez les connexions HDMI et que la source d'entrée est correcte. Assurez-vous que le téléviseur est réglé sur l'entrée correspondante. Si le son est coupé, appuyez sur MUTE ou ajustez le volume. Pour les problèmes vidéo, testez un autre câble HDMI ou désactivez temporairement le contrôle HDMI.

Puis-je utiliser un casque Bluetooth avec cet amplificateur ?

Oui. Dans le menu Général > Émetteur Bluetooth, activez l'émetteur et choisissez le mode de sortie : Bluetooth + HP (son simultané sur les enceintes et le casque) ou Bluetooth uniquement. Appairez ensuite votre casque via la liste des appareils.

Comment économiser de l'énergie avec cet appareil ?

Activez le Mode ECO en appuyant sur la touche correspondante de la télécommande ou dans le menu Général > ECO. Vous pouvez également régler la Veille Auto pour que l'appareil s'éteigne après une période d'inactivité.

Quels formats audio sont pris en charge via USB ?

L'amplificateur lit les fichiers WMA, MP3, WAV, MPEG-4 AAC, FLAC, Apple Lossless et DSD (jusqu'à 5,6 MHz). Le périphérique USB doit être formaté en FAT32 ou NTFS. Branchez-le sur le port USB avant et sélectionnez la source USB.

Comment réinitialiser l'amplificateur aux réglages d'usine ?

Dans le menu Général > Réinitialiser, sélectionnez Réinitialisation des réglages d'usine. Confirmez l'opération. L'appareil redémarrera avec les paramètres par défaut. Notez que cela efface toutes vos configurations personnalisées.

MODE D'EMPLOI AVRS970H DENON

Manuel de l'utilisateur

Panneau avant

Affichage

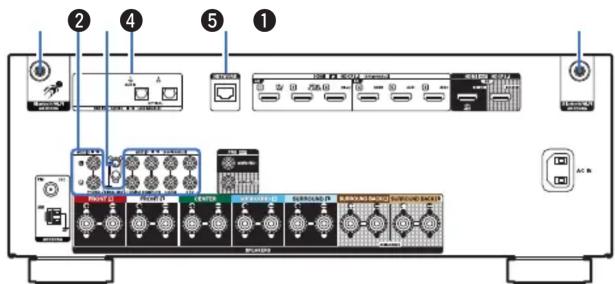

Panneau arrête

Télécommande

Accessories 9

Insertion des piles 10

Portée de la télécommande 10

Audio haute qualité 11

Fonctionnement aisé 16

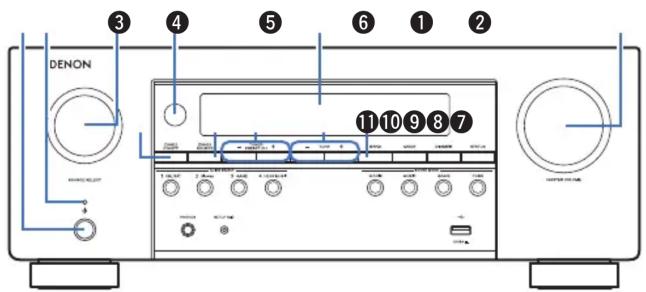

Nomenclature et fonctions 17

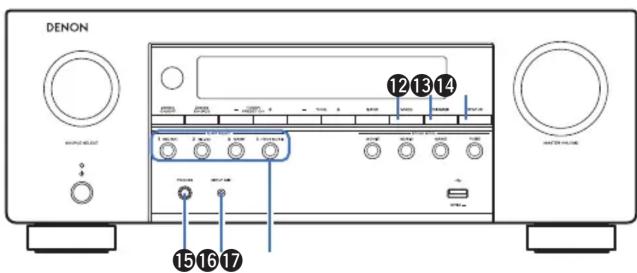

Panneau avant 17

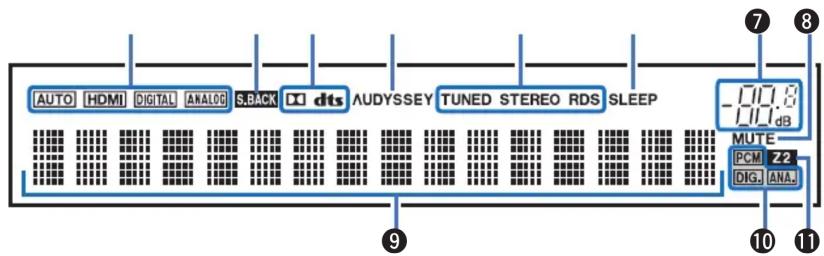

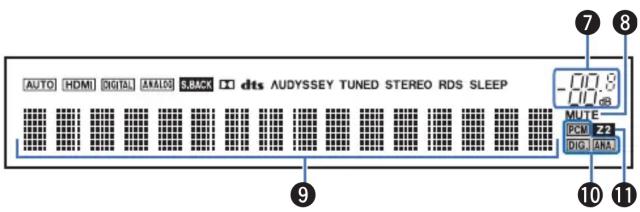

Affichage 21

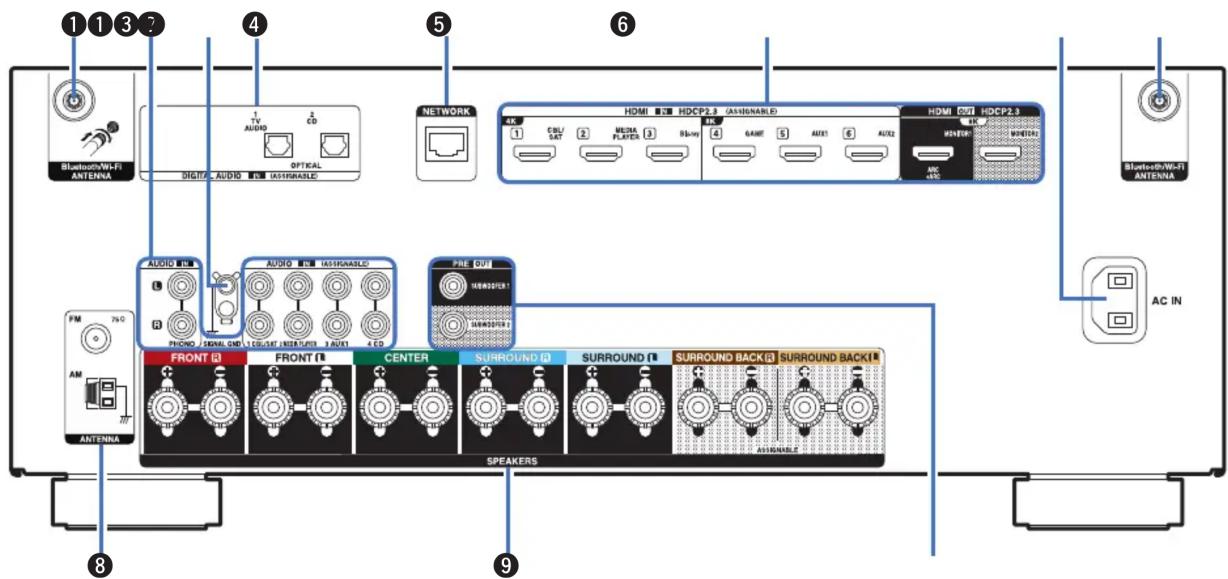

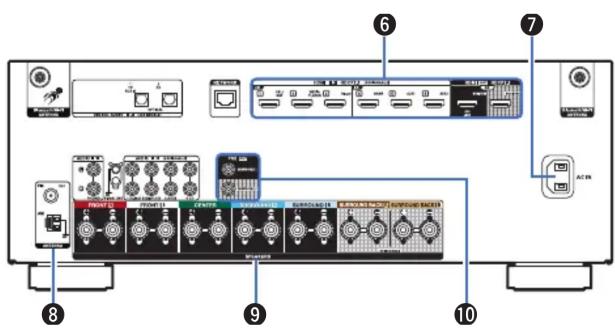

Panneau arrêt 23

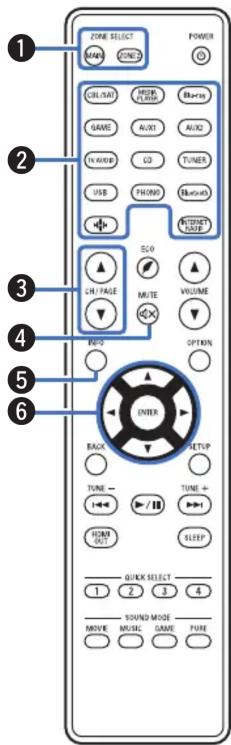

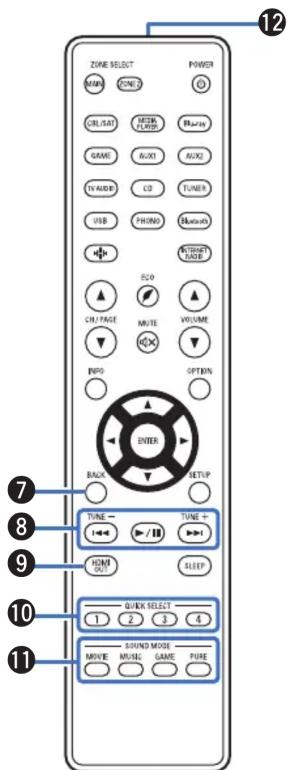

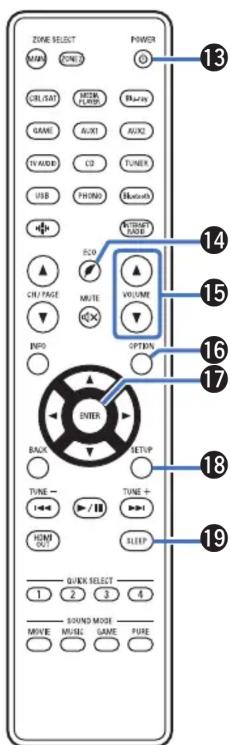

Télécommande 26

Connexions

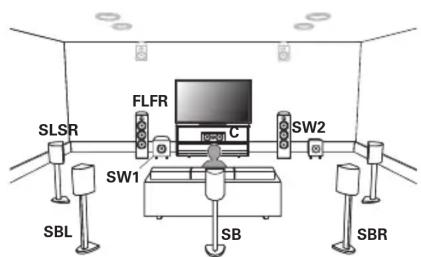

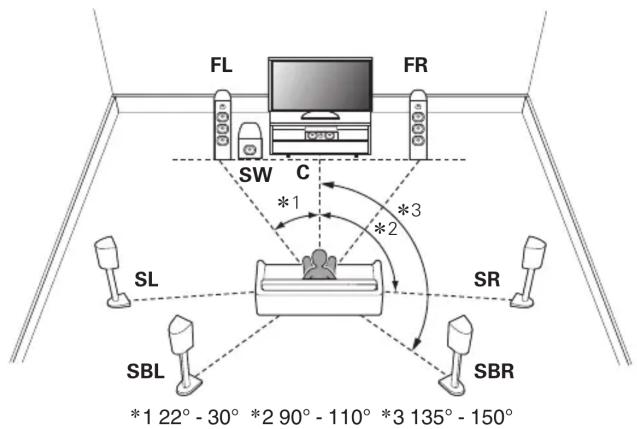

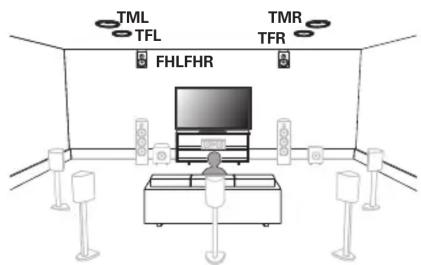

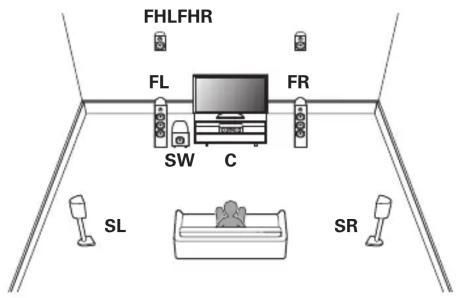

Installation des enceintes 30

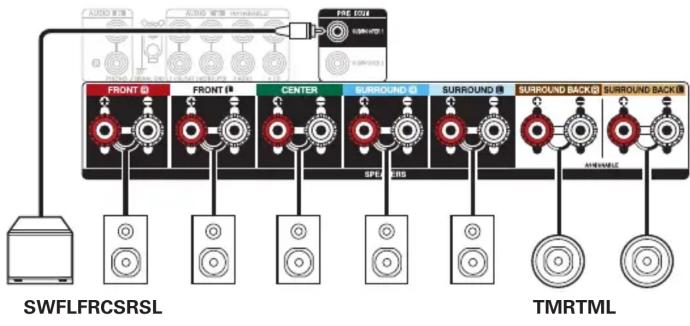

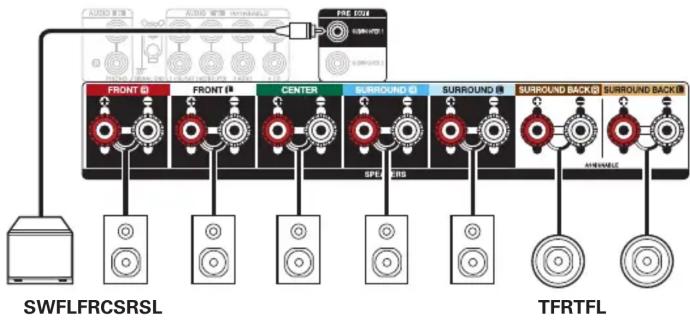

Branchement enceintes 35

Avant le branchement des enceintes 35

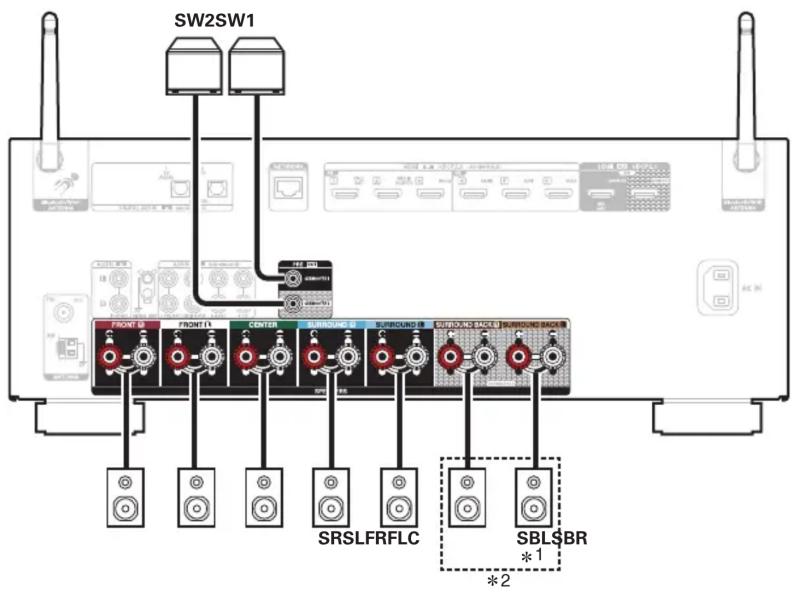

Raccordement des enceintes aux bornes des enceintes 39

Configuration de l'enceinte et paramétrages de l'affectation des amphis 40

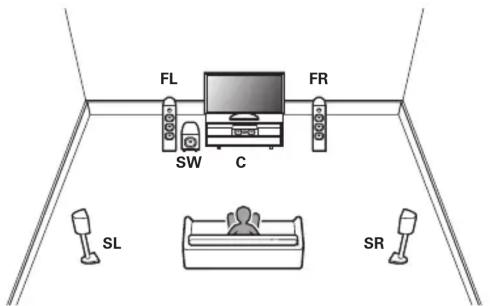

Branchement d'enceintes 5.1 canaux 41

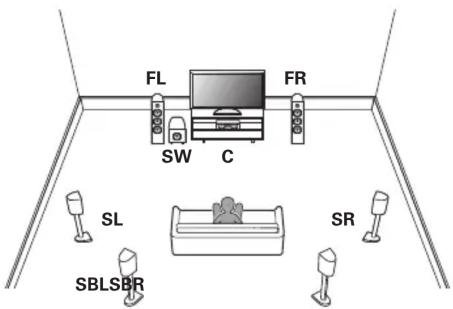

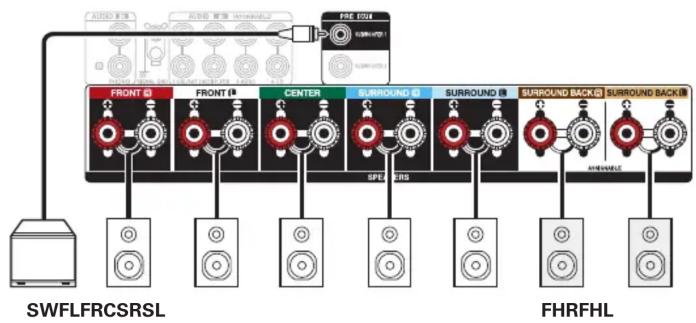

Branchement d'enceintes 7.1 canaux 42

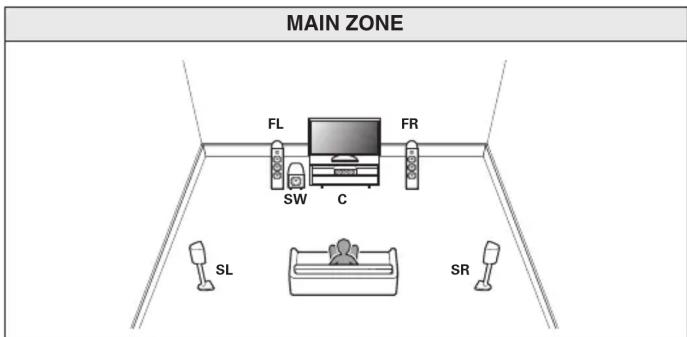

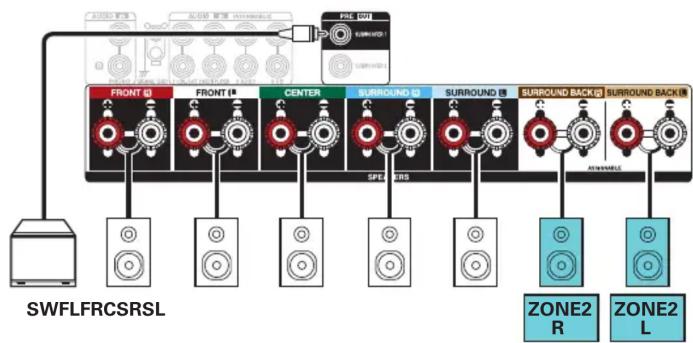

Branchement d'enceintes multi-zones 48

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexion d'un téléviseur 49

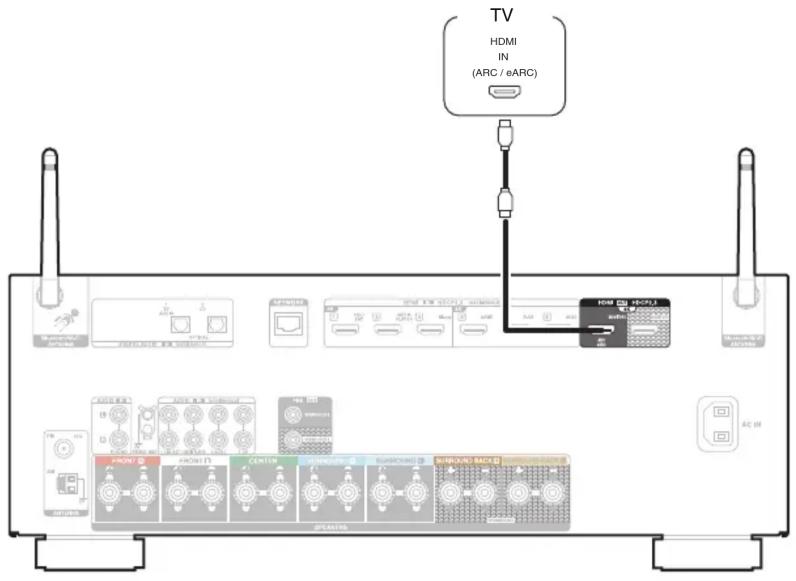

Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC 50

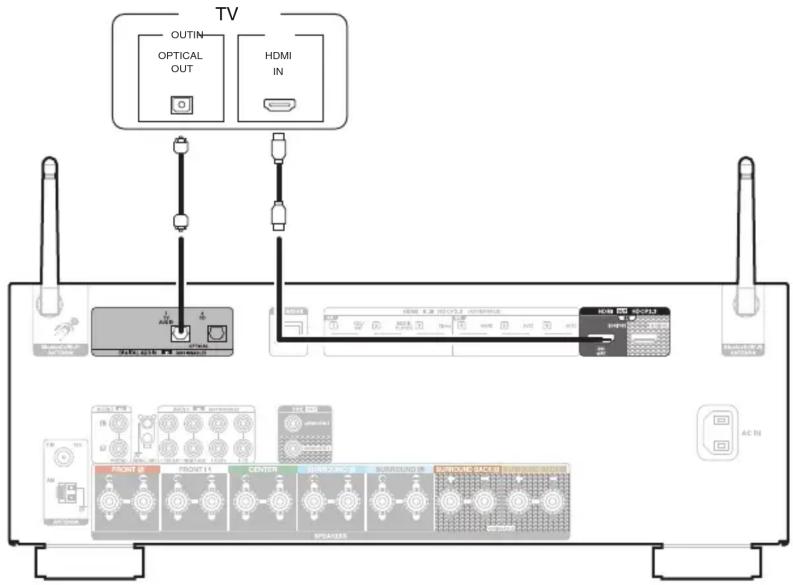

Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC 51

Connexion d'un dispositif de lecture 52

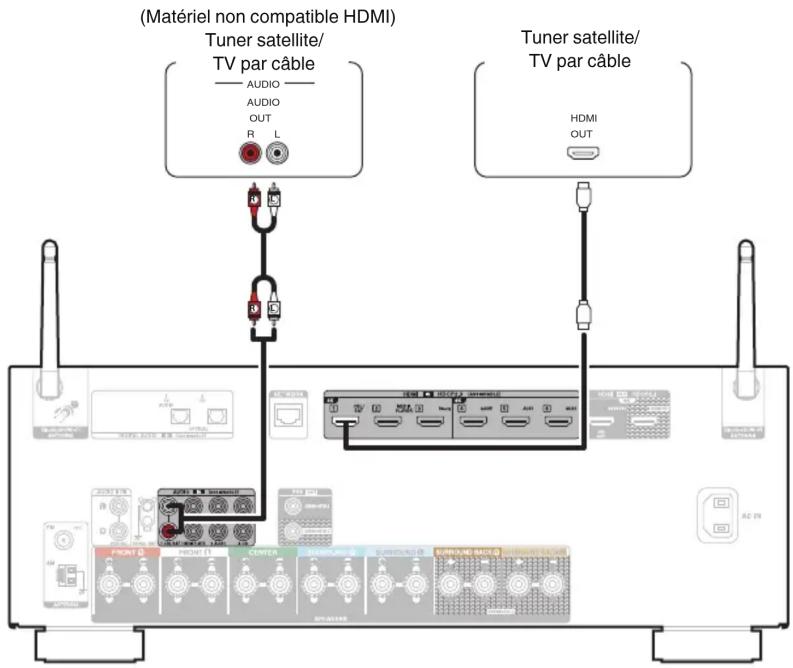

Connexion d'un décodeur (Tuner satellite/TV par câble) 53

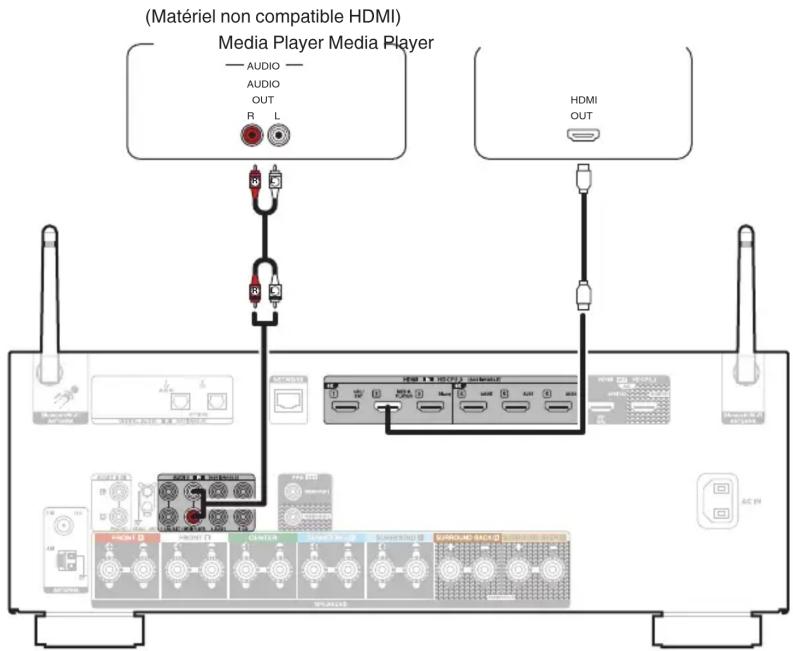

Connexion d'un lecteur multimédia 54

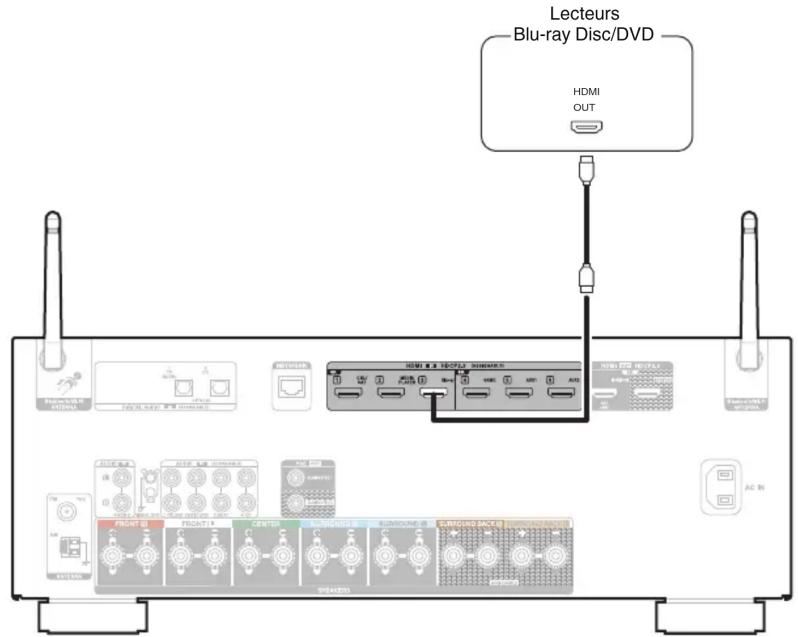

Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD 55

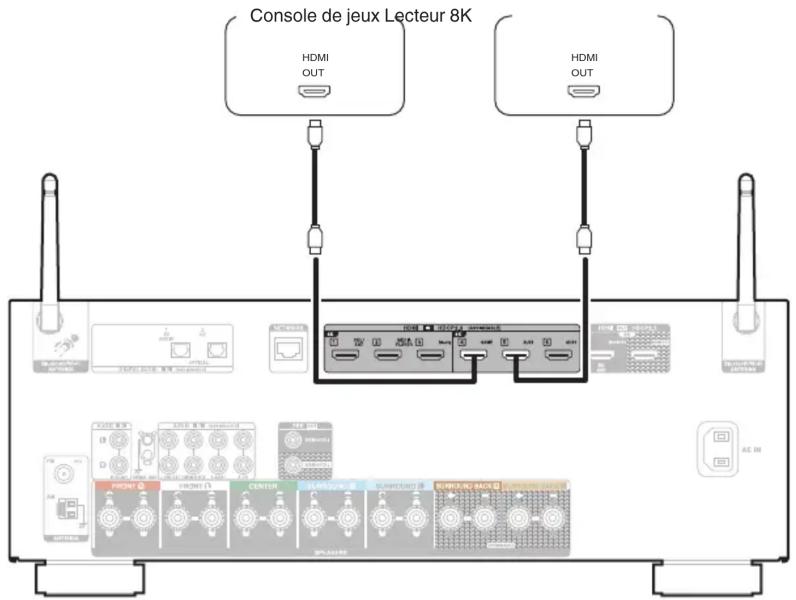

Branchement d'une console de jeu ou d'un appareil de lecture compatible avec 8K 56

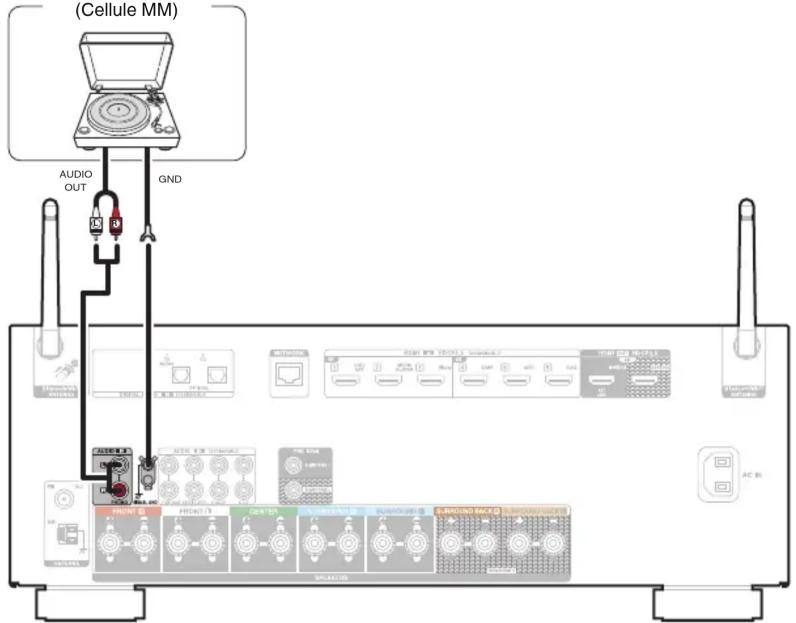

Connexion d'une platine 57

Connexion à un réseau domestique (LAN) 61

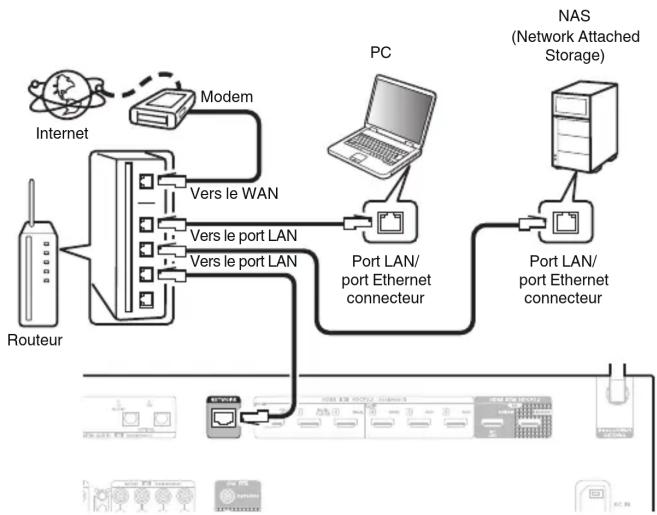

LAN filaire 61

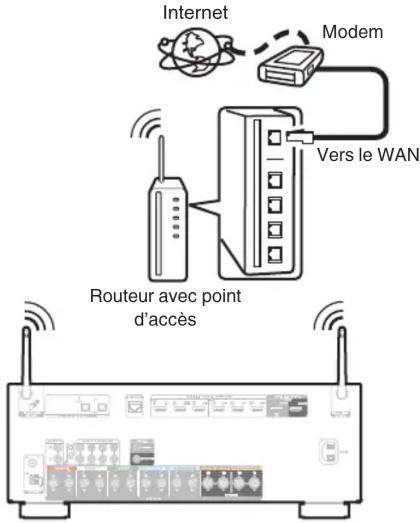

LAN sans fil 62

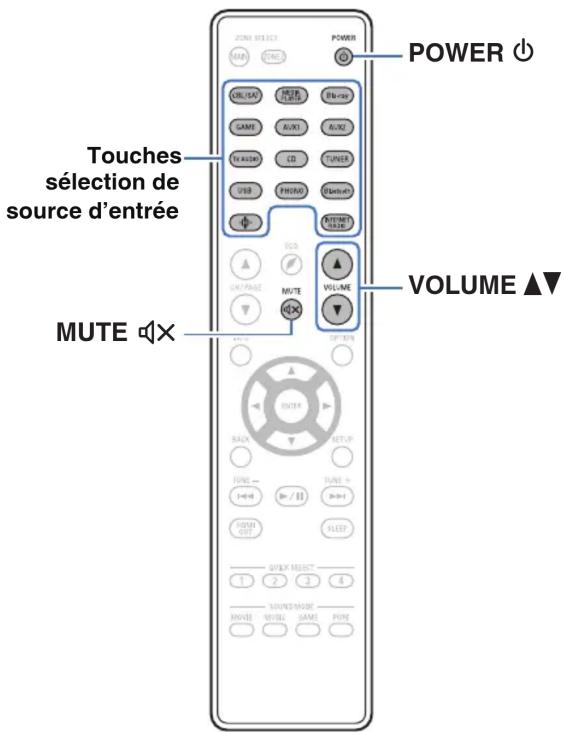

Utilisation basique 65

Mise sous tension 65

Sélection de la source d'entrée 65

Réglage du volume 66

Coupure temporaire du son (Sourdine) 66

Lecture avec les lecteurs Blu-ray Disc/DVD 66

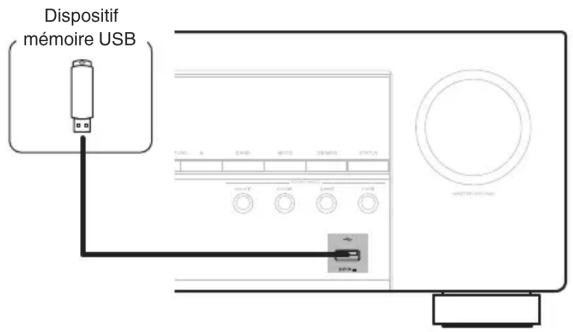

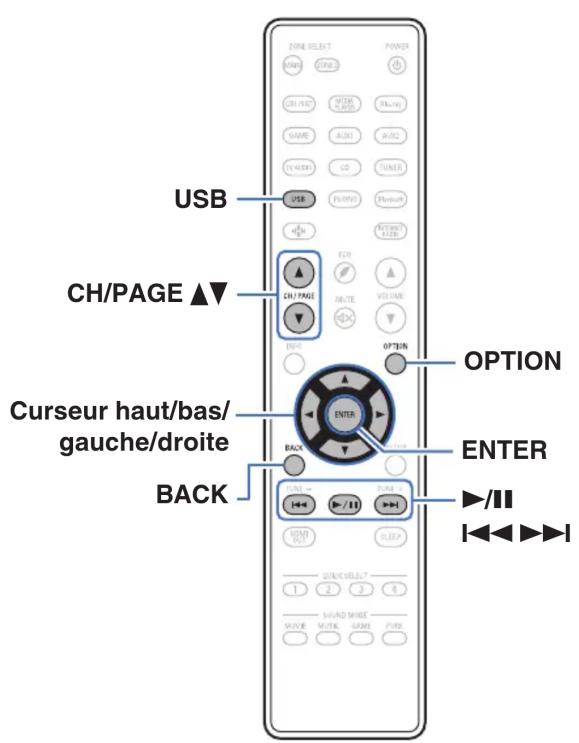

Lecture du contenu d'un dispositif mémoire USB 67

Lecture des fichiers d'un dispositif mémoire USB 68

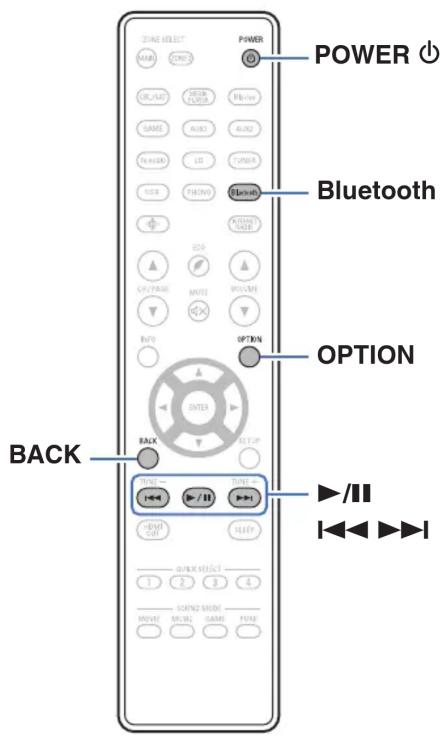

Écouter de la musique sur un périphérique bluetooth 71

Lecture de musique à partir d'un périphérique Bluetooth 72

Appariement avec d'autres périphériques Bluetooth 73

Reconnexion à cet appareil à partir d'un périphérique Bluetooth 74

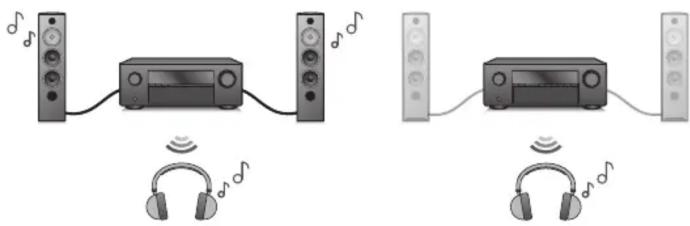

Écoute de l'audio avec un casque bluetooth 75

Écoute de l'audio avec un casque Bluetooth 76

Reconnexion à un casque Bluetooth 77

Déconnexion d'un casque Bluetooth 77

Panneau avant

Affichage

Panneau arrête

Telecommande

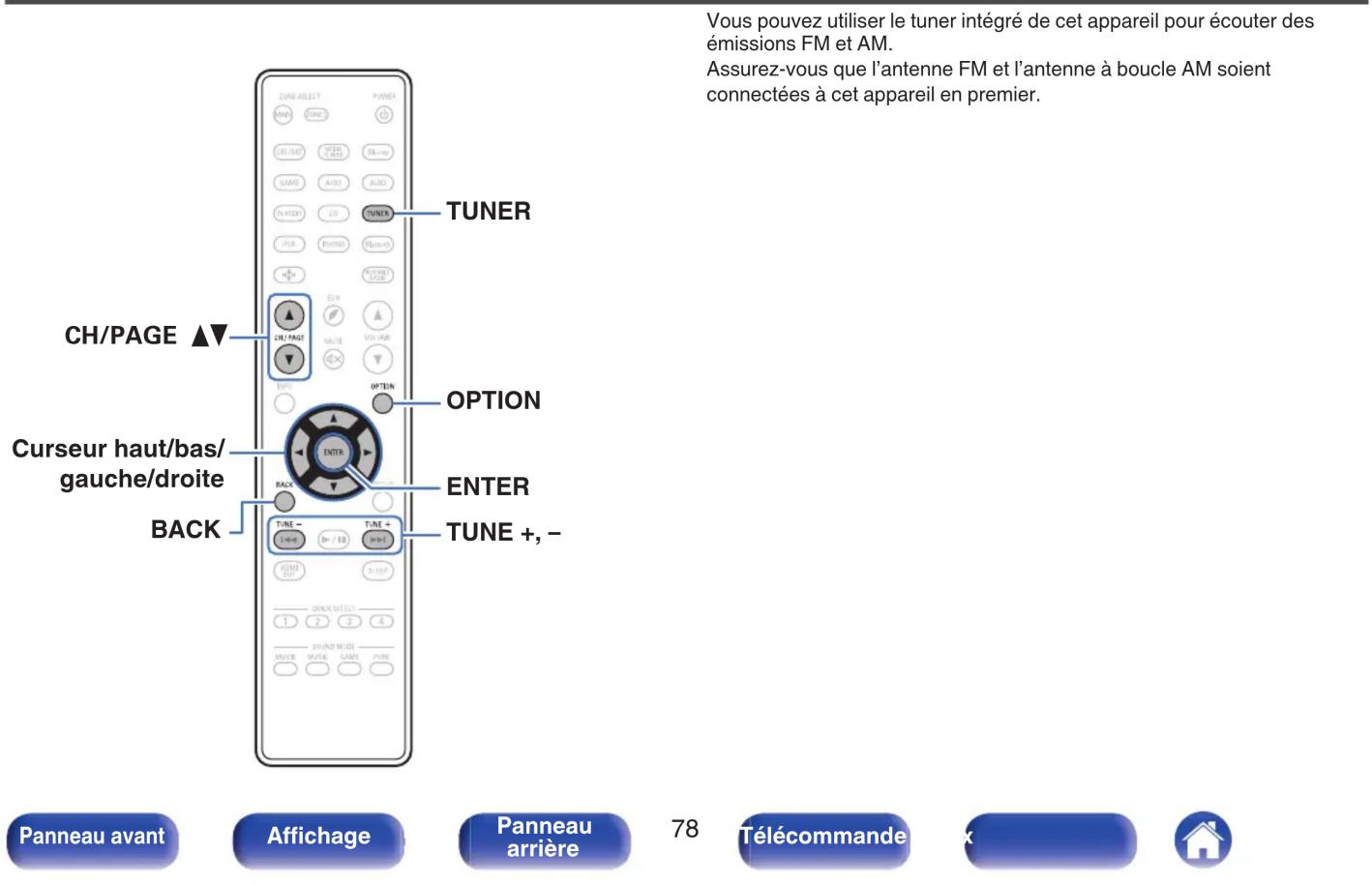

Écoute de diffusion fm/am 78

Écoute de diffusion FM/AM 79

Réglage par saisie de la fréquence (Accord direct) 81

Recherche RDS 81

Recherche PTY 82

Recherche TP 83

Texte Radio 83

Modification du mode de syntonisation (Mode Réglage) 84

Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto) 84

Pré-réglage de la station radio actuelle (Mém. Pré-réglages) 85

Écoute des stations préréglées 85

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) 86

Saut des stations radio préréglées (Passer préréglage) 87

Annulation de passer préréglage 88

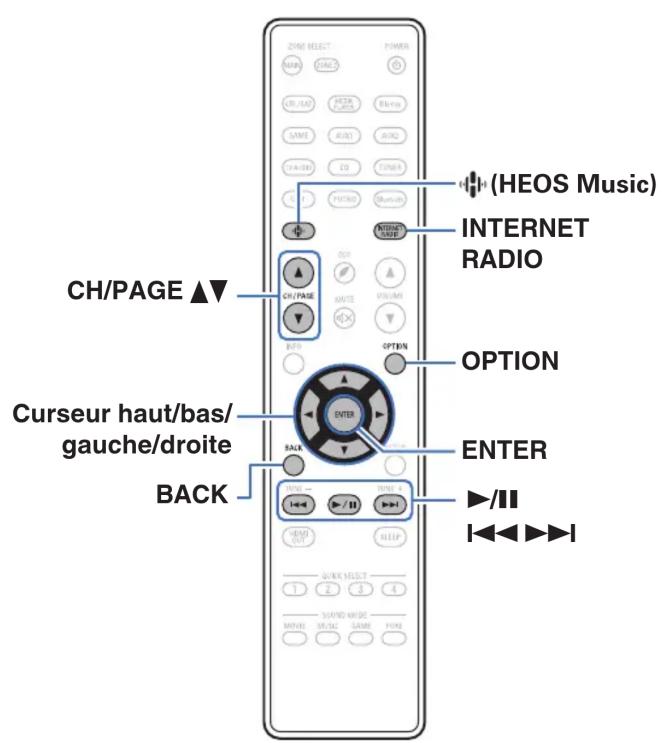

Écoute de radio internet 89

Écoute de Radio Internet 90

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 91

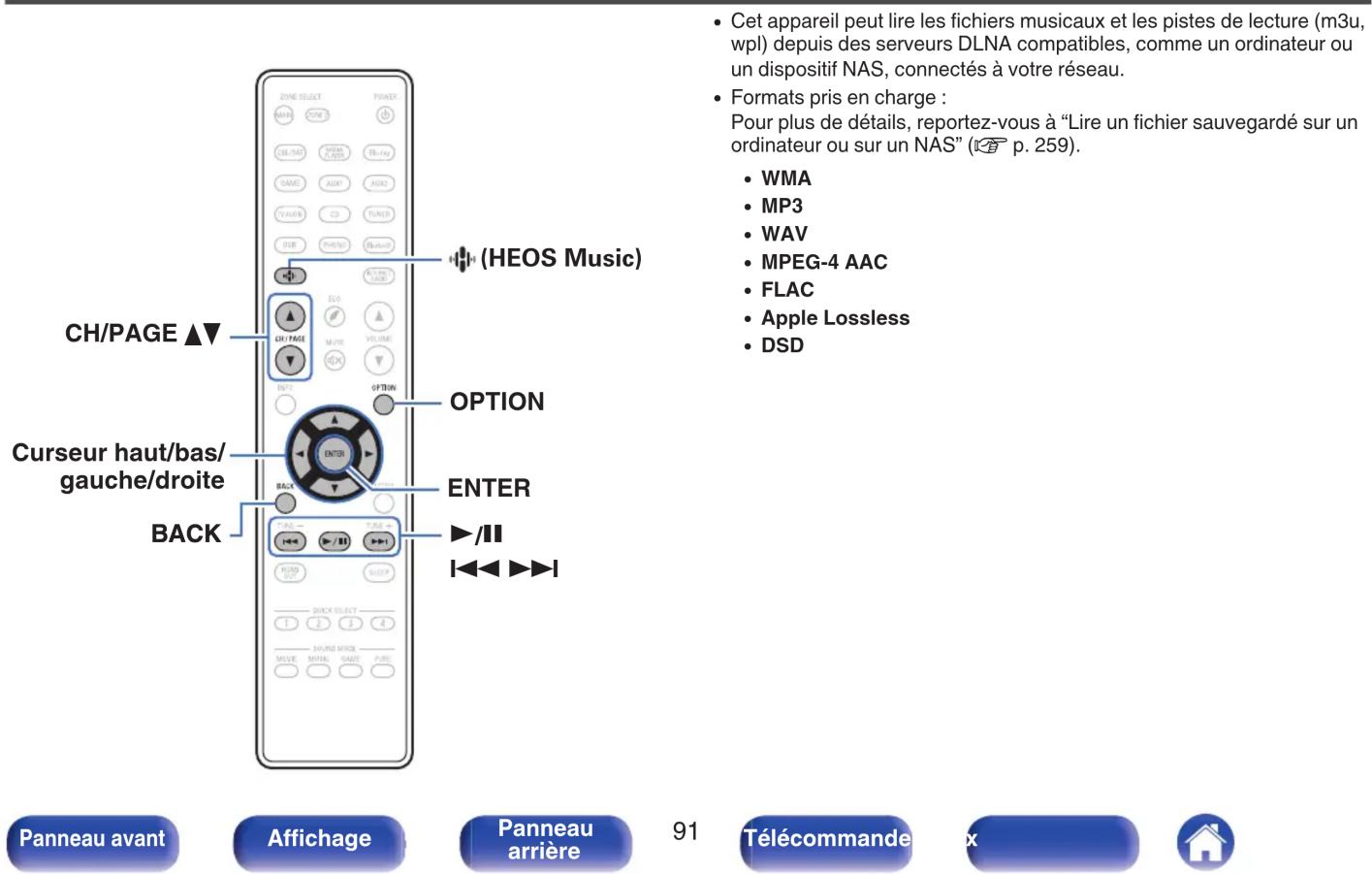

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 92

Obtenir HEOS app 95

Compte HEOS 96

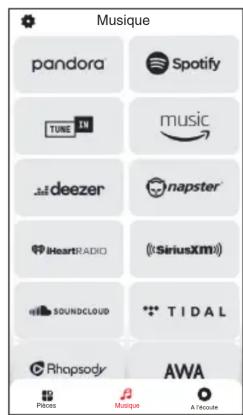

Lecture depuis des services de diffusion de musique 97

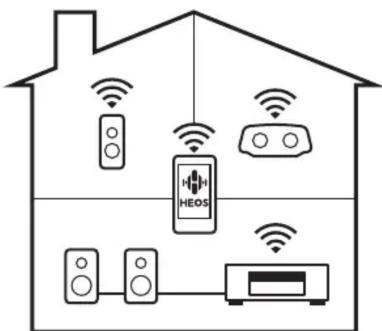

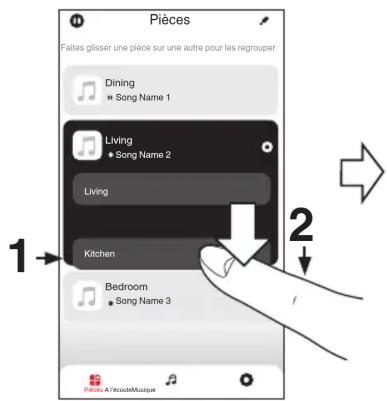

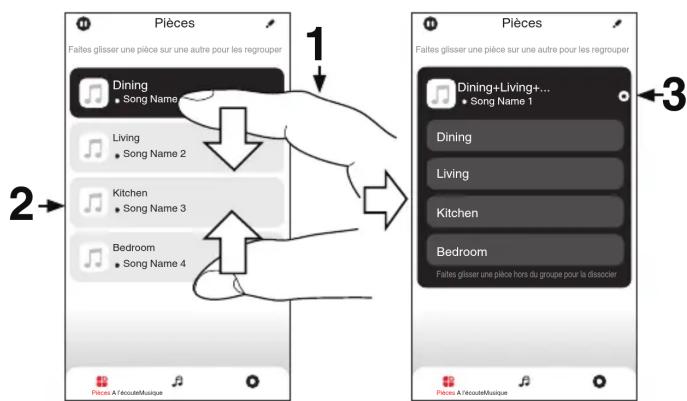

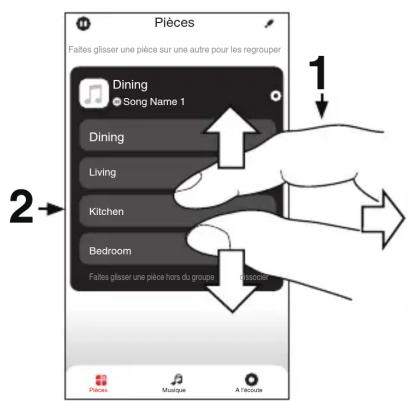

Écouter la même musique dans plusieurs pièces 100

Fonction airplay 104

Lecture des titres de votre iPhone, iPod touch ou iPad 105

Lecture de la musique iTunes avec cet appareil 105

Lisez un morceau depuis votre iPhone, YOUR iPodtouch ou votre

iPad sur plusieurs appareils synchronisés (AirPlay 2) 106

Fonction spotify connect 107

Lecture de la musique Spotify avec cet appareil 107

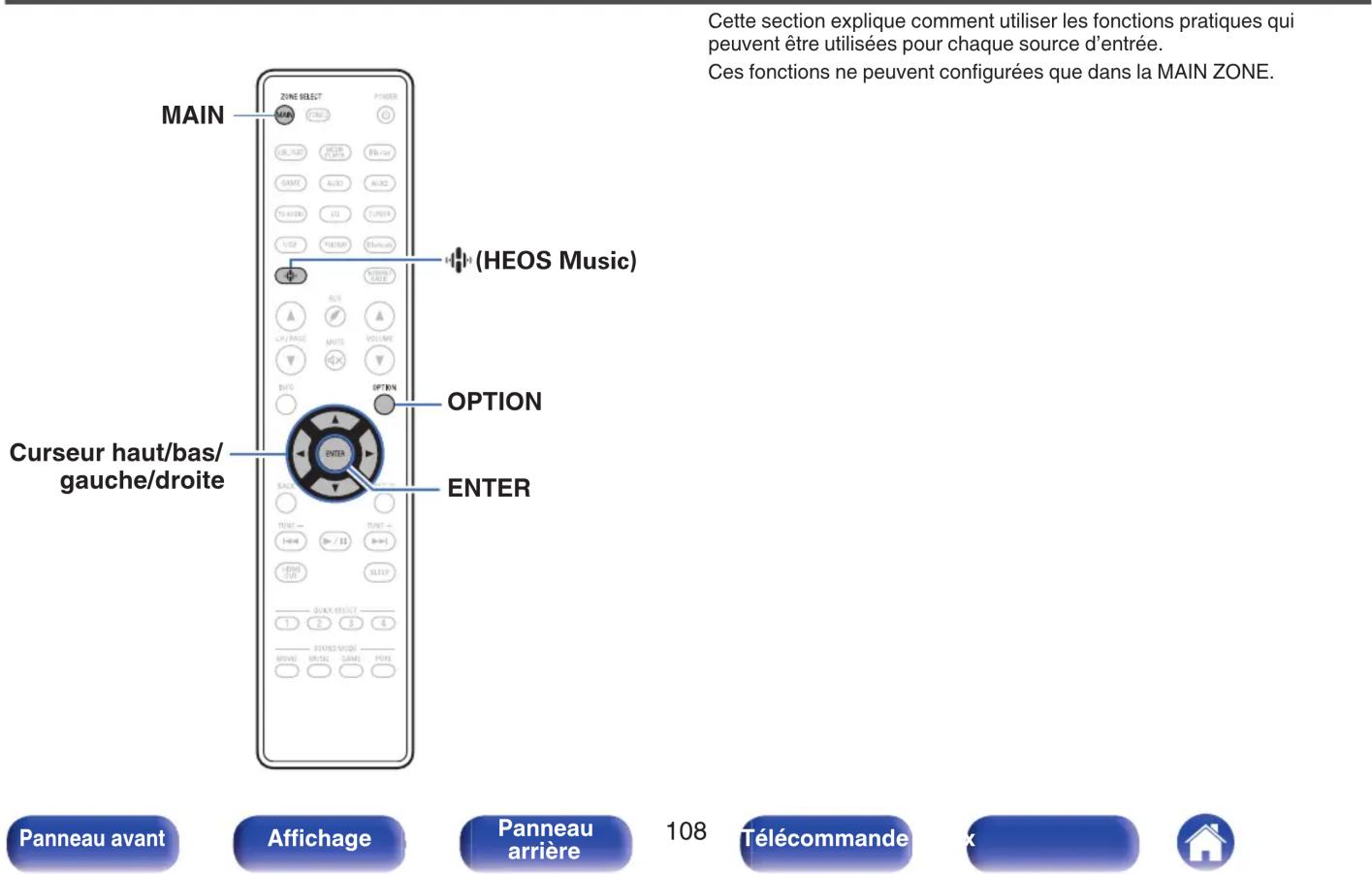

Fonctions pratiques 108

Ajout des Favoris HEOS 109

Lecture des Favoris HEOS 109

Suppression des Favoris HEOS 110

Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues) 110

Ajuster le volume de chaque canal pour le faire correspondre à la

source d'entrée (Réglement niv. Canal) 111

Réglage de la tonalité (Tonalité) 112

Réglage du retard audio (Délai audio) 113

Affichage de la vidéo voulue lors de la lecture audio (Select. Video) 114

Lecture de la même musique dans toutes les zones (Toutes

zones stéréo) 115

Modification des paramètres d'enceinte pour les adapter à

L'environnement d'écoute (Présélection des HP) 116

Sélection d'un mode d'écoute 117

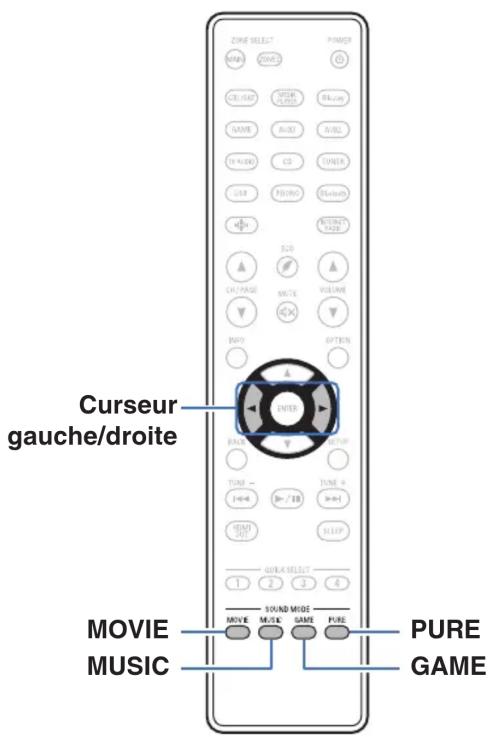

Sélection d'un mode d'écoute 118

Lecture directe 119

Mode son qui peut être sélectionné pour chaque signal d'entrée 125

Fonction de contrôle HDMI 129

Procédure de réglage 129

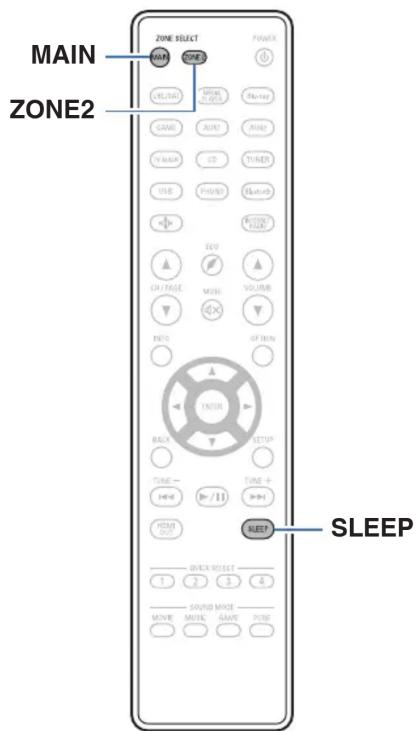

Fonction de minuterie sommeil 130

Utilisation de la minuterie sommeil 131

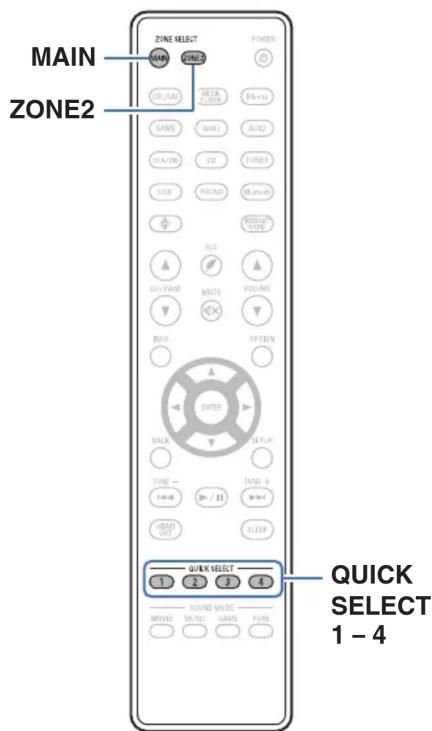

Fonction de sélection rapide plus 132

Solliciter le paramétrage 133

Modification des réglages 134

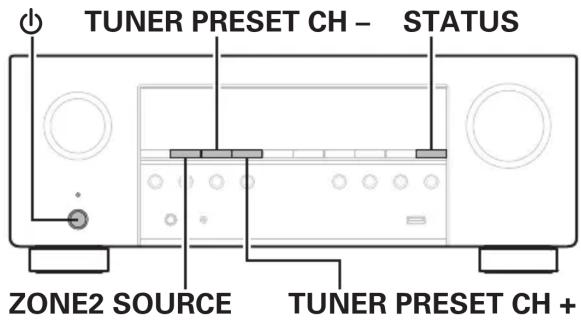

Fonction de verrouillage du panneau 136

Désactivation de toutes les opérations de touche 136

Désactivation de toutes les opérations de touche sauf VOLUME 136

Annulation de la fonction de verrouillage du panneau 137

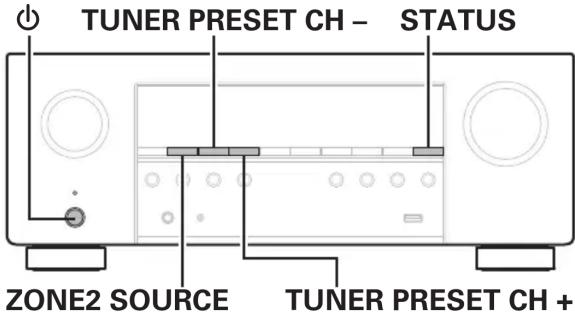

Fonction de verrouillage à distance 138

Désactivation de la fonction de capteur de la télécommande 138

Activation de la fonction du capteur à distance 138

Fonction de contrôle internet 139

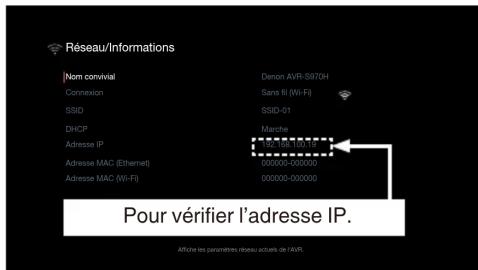

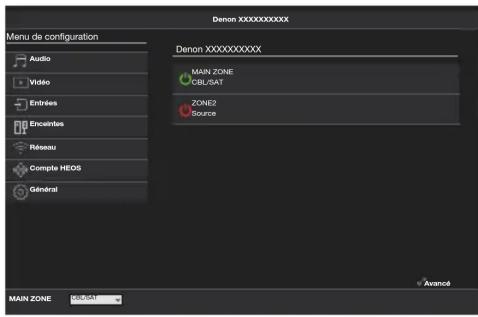

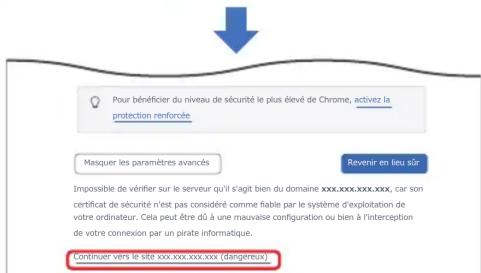

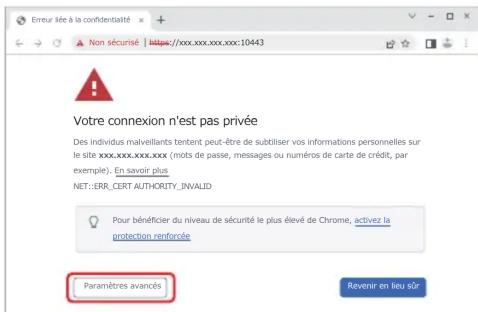

Contrôle de l'appareil à partir d'un contrôle Web 139

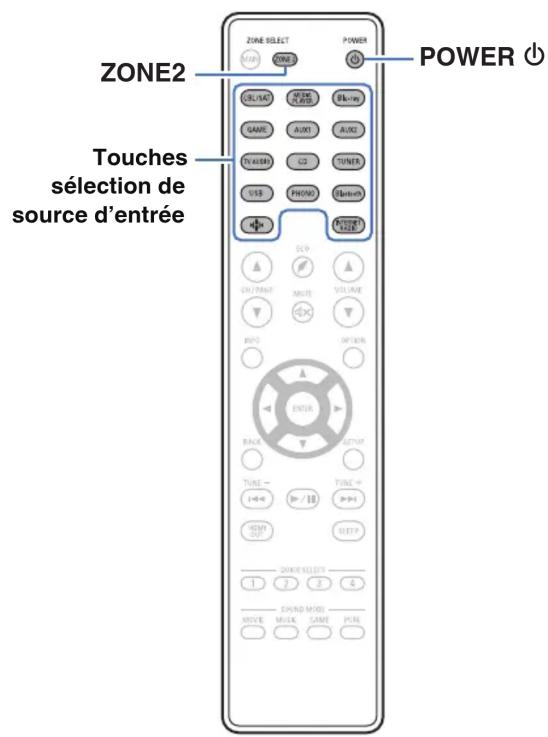

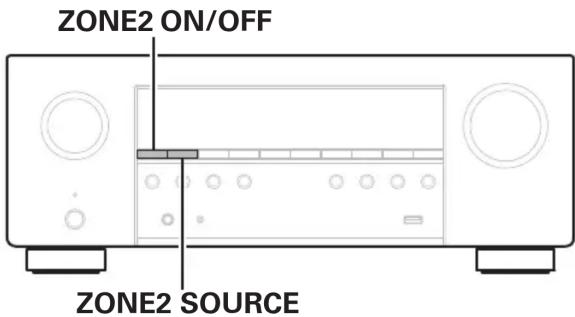

Lecture dans la ZONE2 (différente pièce) 142

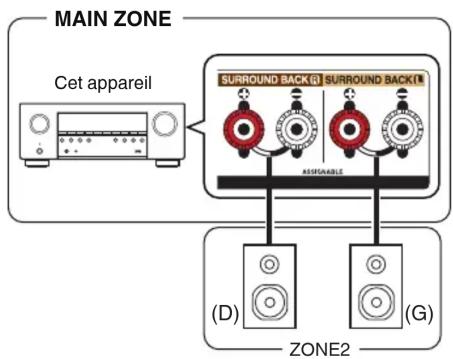

Connexion de ZONE2 143

Lecture de la source en ZONE2 144

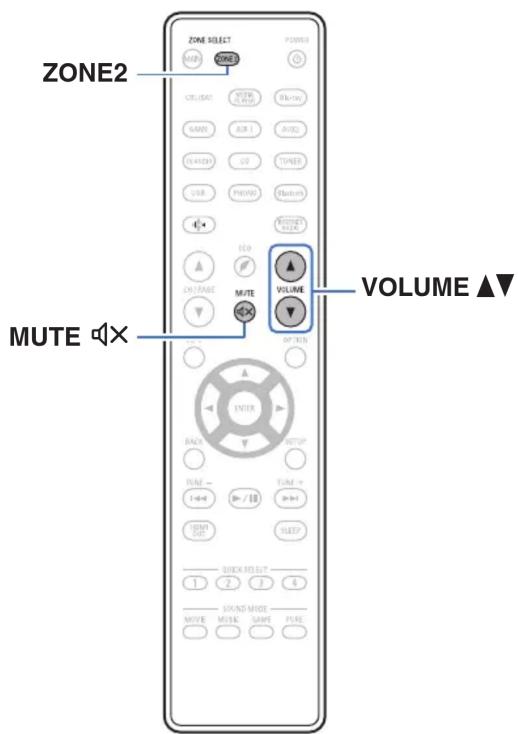

Réglage du volume en ZONE2 148

Plan du menu de l'interface graphique 149

Fonctionnement du menu 154

Audio 155

Réglage du niveau des subwoofers 155

Paramètres surround 155

Restorer 161

Volume 162

Audyssey® 163

ÉQgraphique 165

Panneau avant

Affichage

Panneau arrête

Télécommande

Configuration des HDMI 167

Réglages sorties 172

Affichage à l'écran 173

Économiseur d'écran 174

Format signal 4K/8K 175

Configuration HDCP 176

Format TV 177

Entrées 178

Affectation des entrées 178

Renommer les sources 181

Masquer les sources 181

Niveau des sources 181

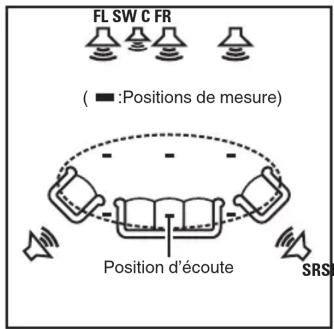

Conf. audyssey 182

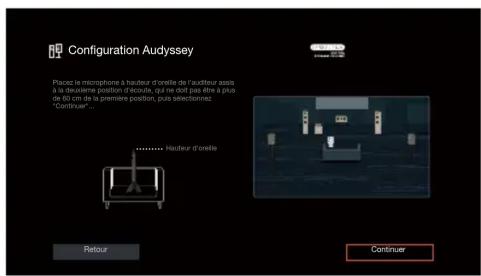

Procédure pour les réglages des enceintes (Conf. Audyssey®) 184

Message d'erreur 190

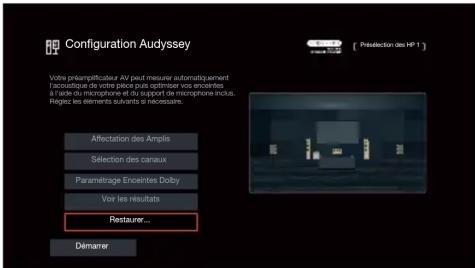

Retour aux réglages “Conf. Audyssey” 191

Configuration manuelle 192

Affectation des Amphithéâtres 192

Configuration des enceintes 193

Distances 197

Niveau 199

Crossover 199

Graves 200

Présélection des HP 201

Réseau 202

Informations 202

Connexion 202

Configuration Wi-Fi 203

Réglages 205

Commande réseau 206

Nom convivial 207

Diagnostic 207

AirPlay 208

Spotify Connect 209

Wi-Fi et Bluetooth 209

Panneau avant

Affichage

Panneau arrête

Télécommande

Compte HEOS 210

Voulez ne vous pas connecter 210

Vous êtes déja centré 210

Général 211

Langue 211

Manuel d'utilisation 211

ECO 211

Émetteur Bluetooth 215

Configuration de la ZONE2 216

Renommer zone 217

Quick Select Noms 217

Afficheur façade 218

Micrologiciel 219

Informations 221

Données d'utilisation 223

Sauvegarde & chargement 223

Verrou de configuration 224

Réinitialiser 224

Dépistage des pannes 229

L'alimentation ne se met pas sous/hors tension 230V

Les opérations ne peuvent pas être effectuées via la

télécommande 231

L'affichage sur cet appareil n'affiche rien 231

Aucun son n'est émis 232

L'audio souhaité n'est pas émis 233

Le son est interrompu ou on entend des bruits 236

Aucune vidéo ne s'affiche sur le téléviseur 237

L'écran du menu ne s'affiche pas sur le téléviseur 238

La couleur de l'écran du menu et le contenu des opérations

Affichées sur le téléviseur est différente de la normale 238

Impossible de dire AirPlay 239

Impossible de dire les dispositifs mémoire USB 240

Impossible de dire le Bluetooth 241

Impossible de lire la radio Internet 243

Impossible de lire les fichiers musique sur le PC ou le NAS 244

Plusieurs services en ligne ne peuvent pas être lus 245

La fonction HDMI Contrôle ne fonctionne pas 245

Impossible de se connecter à un réseau local sans fil 246

Mise à jour des messages d'erreur 247

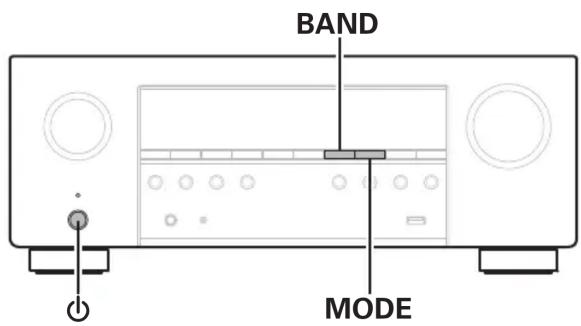

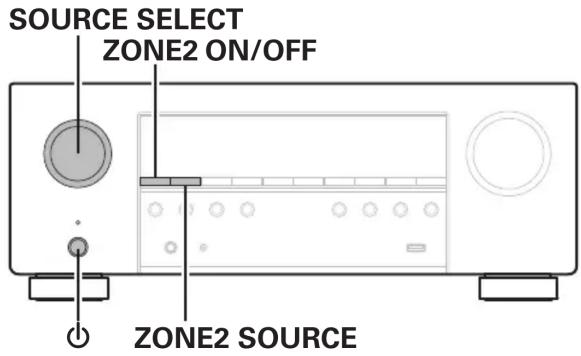

Réinitialisation des réglages d'usine 248 Réinitialisation des réglages du réseau 249 Restauration du micrologiciel aux valeurs par défaut de l'usine 250

Annexe

À propos de HDMI 251 Relation entre les signaux vidéo et la sortie du moniteur 255 Lecture de dispositifs mémoire USB 257 Lecture d'un périphérique Bluetooth 258 Lire un fichier sauvegardé sur un ordinateur ou sur un NAS 259 Lecture de radio Internet 260 Fonction mémoire personnelle plus 260 Fonction dernière mémoire 260 Modes audio et canaux de sortie 261 Modes audio et paramètres surround 263 Types de signaux d'entrée et modes audio correspondants 266 Explication des termes 268 Renseignements relatifs aux marques commerciales 277 Spécifications 285 Index

Panneau avant

Affichage

Panneau arrête

Télécommande

Nous vous remercions d'avoir acquis cet appareil Denon.

Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après avoir lu le manuel, veuillez le conserver pour toute référence future.

Assurez-vous que les articles suivants sont fournis avec l'appareil.

Guide de démarrage rapide	Instructions de sécurité	Précautions d'utilisation des piles	Remarque sur la radio	Étiquette du cable

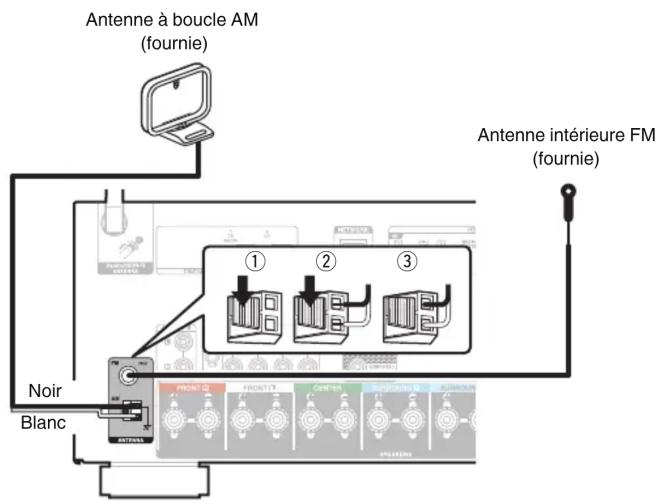

		Antenne à boucle AMAntennatérapie réeléchatagalimnesticapport de microphone d'étaconnage du son
Télécommande (RC-1253)	2x piles R03/AAA	Antennes externes pour une connexion Bluetooth/Sans fil

Panneau avant

Affichage

Panneau arrête

Télécommande

Insertion des piles

1 Déplacez le couvercle arrêté dans la direction de la flèche et retirez-le.

2 Insérez correctement deux piles dans le compartiment à piles comme indiqué.

3 Remettez le couvercle en place.

Remarque

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:
• Ne pas mélanger piles neuves et anciennes.
• Ne pas utiliser deux types de piles différents.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartiment avant d'insérer de nouvelles piles.

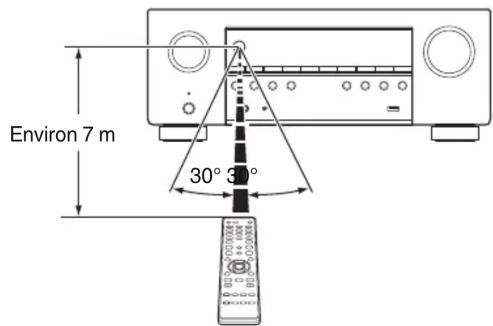

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

Panneau avant

Affichage

Panneau arrête

Télécommande

Amplificateur discret haute performance à 7 canaux

Doté d'amplificateurs discrétisés à courant élevé sur tous les canaux, cet appareil offre une puissance élevée de 90 W par canal (8 Ω/ohms, 20 Hz - 20 kHz, T. H. D. : 0,08 %, 2 canaux).

Doté de pilotes à faible impédance, il offre une stabilité opérationnelle avec une large gamme d'enceintes pour un son équilibré et de qualité. Le mode Eco automatique ajuste la puissance de sortie des enceintes en fonction du niveau de volume et de l'éco-mètre à l'écran, ce qui permet de réduire la consommation électrique en temps réel.

Dolby atmos (p. 269)

Cet appareil est équipé d'un décodeur qui prend en charge le format audio Dolby Atmos. La localisation ou l'acheminement du son est précisément reproduit par l'ajout d'enceintes au plafond, vous permettant d'expérimenter un incroyable champ acoustique sonore naturel et réalisé.

Virtualisation d'enceintes (p. 157)

Virtualisation d'enceintes vous permet d'accéder à une expérience de divertissement plus immersive depuis les configurations d'enceintes traditionnelles basées sur des canaux, via le traitement du signal numérique, notamment la virtualisation en hauteur Dolby Atmos et la virtualisation surround.

• Virtualisation d'enceintes ne doit pas être utilisée lorsque les enceintes haute et les enceintes surround sont connectées.
• La virtualisation de hauteur peut être appliquée lorsque des enceintes surround sont connectées.

Cet appareil est équipé de la technologie de décodeur DTS: X. Grâce à la technologie audio immersive du DTS: X, basée sur les objets et qui supprime les limites des canaux, l'expérience du Home Cinema atteint de nouveaux sommets. La flexibilité des objets permet d'élargir ou rétrécir le son et de le déplacer dans la pièce avec une précision incomparable pour une expérience audio immersive plus riches.

La technologie DTS Virtual: X intègre la fonctionnalité exclusive de DTS supérieure virtuelle et supérieure surround pour offrir une expérience sonore immersive depuis n'importe quelle source d'entrée (du signal stéréo au signal 7.1.4 canaux) et de configuration d'enceintes.

• Vous ne pouvez pas utiliser DTS Virtual: X lorsque les enceintes hautes sont connectées.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Haute performance

• Entrée/sortie 8K 60Hz prise en charge

Lorsque le 8K Ultra HD (High Definition) est utilisé, une vitesse d'entrée/sortie de 60 images par seconde (60p) est obtenue pour les signaux vidéo. Lorsque vous êtes connecté à l'entrée d'un signal vidéo d'un téléviseur compatible 8K Ultra HD et 60p, vous pouvez profiter du sens du réalisme disponible uniquement à partir d'images en haute définition, même en visualisant une vidéo en mouvement rapide.

Cet appareil prend en charge un large éventail de contenus HDR, offrant ainsi une réserve de définition encore plus élevée.

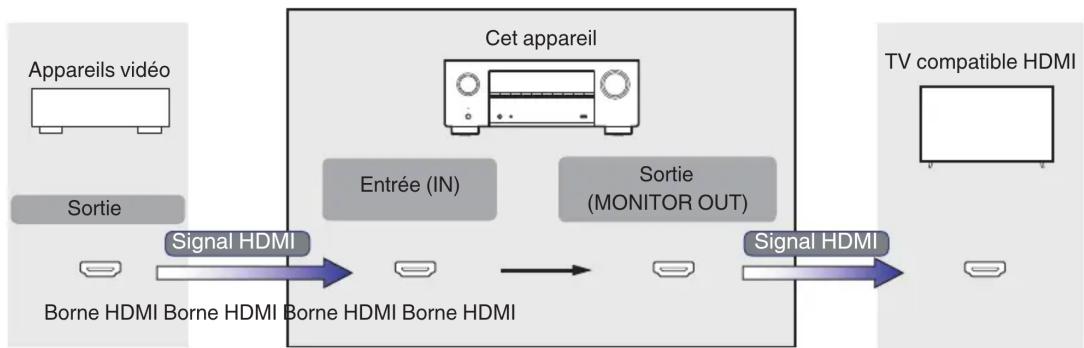

HDCP 2.3

Cet appareil est compatible avec la norme de protection des droits d'auteur HDCP 2.3.

Le processeur vidéo numérique met à l'échelle 1080p / 4K à 8K

Cet appareil est équipé d'une fonction de vidéo ascendante 8K qui permet de produire une vidéo 1080p/4K en résolution HDMI à 8K (7680 × 4320 pixels). Cette fonction permet à l'appareil d'être connecté à un téléviseur à l'aide d'un simple câble HDMI, et de produire des images en haute définition pour n'importe quelle source vidéo.

• Compatibilité de la fonction eARC (Enhanced Audio Return Channel)

La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC traditionnelle, en plus du PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD, DTS:X et d'autres formats audio qu'une fonction ARC traditionnelle ne peut pas transmettre.

En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d'une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions lecture réglages conseils annexe

• Les connexions HDMI permettent la connexion à divers appareils AV numériques (6 entrées, 2 sorties)

6 / 2

SortieEntrée

Cet appareil est équipé de 6 entrées HDMI et de 2 sorties HDMI permettant la connexion à divers appareils compatibles HDMI tels que des lecteurs Blu-ray Disc, des consoles de jeux et des caméscopes vidéo HD. Cet appareil est équipé de deux sorties moniteur, ce qui vous permet de projeter la même image en même temps à l'aide de cet appareil.

• Ce dispositif est équipé d'une fonction AirPlay® en plus des fonctions réseau telles que la radio internet, etc. (p. 104)

Vous pouvez profiter d'un large éventail de contenus, notamment écouter la radio sur Internet et diffuser des fichiers audio enregistrés sur votre ordinateur.

Cet appareil prend également en charge Apple AirPlay qui vous permet de diffuser en flux votre bibliothèque musicale depuis un iPhone®, iPad®, iPod touch® ou iTunes®.

• Prend en charge l'audio sans fil "AirPlay 2®"

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Télécommande

• Lecture de fichiers DSD et FLAC par USB et par réseau Cet appareil prend en charge la lecture des formats audio de haute résolution tels que les fichiers DSD (5,6 MHz) et FLAC 192 kHz. Il offre une haute qualité de lecture des fichiers en haute résolution.
• Une connexion sans fil avec des périphériques Bluetooth peut être effectuée facilement (p. 71)

Vous pouvez écouter de la musique simplement en vous connectant sans fil avec votre smartphone, tablette, ordinateur, etc.

• Connexion d'un casque Bluetooth

Cet appareil peut émettre en connexion Bluetooth pour vous faire profiter du son sans fil avec votre casque Bluetooth.

La lecture est possible simultanément avec des enceintes connectées et le casque Bluetooth, ou uniquement avec un casque Bluetooth.

Panneau avant

Affichage

Panneau arrière

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Vous pouvez sélectionner et désigner les entrées correspondantes dans la MAIN ZONE et la ZONE2.

De plus, lorsque la fonction Toutes zones stéreo est utilisée, la musique en cours de lecture dans MAIN ZONE peut être appréciée dans toutes les zones en même temps. Cette fonction est utile si vous pouvez laisser la musique de fond dans toute la maison.

• Conception à économie d'énergie

Cet appareil est équipé d'une fonction Mode ECO qui vous permet de profiter de la musique et des films tout en réduisant la consommation électrique lors de l'utilisation. De plus, une fonction de veille automatique éteint ainsi automatiquement l'alimentation lorsque l'appareil n'est pas utilisé. Cela permet de réduire la consommation électrique inutile.

• Compatible avec l'application "Denon AVR Remote" * pour effectuer des opérations de base de l'appareil avec des appareils iPad, Phone ou Android™ (Google, Amazon Kindle Fire)

L'application Denon AVR Remote vous permet de contrôler entièrement cet appareil, ainsi que d'accéder à son menu de configuration pour des réglages détaillés à partir de vos téléphones ou tablettes. L'application "Denon AVR Remote" vous permet également d'accéder à tout moment à l'affichage du statut du récepteur, aux menus d'options, au tableau de contrôle du lecteur Blu-ray Disc Denon et à un manuel de l'utilisateur en ligne.

• Téléchargez la l'application "Denon AVR Remote" appropriée pour vos appareils iOS ou Android. Ce téléviseur doit être connecté au même réseau LAN ou Wi-Fi (réseau local sans fil) que celui auquel l'iPad, l'iPhone ou l'appareil Android™ est connecté.

Panneau avant

Affichage

Panneau arrête

Télécommande

• Grâce à HEOS, vous pourrez écouter de la musique en streaming depuis vos lecteurs en ligne favoris

Le système audio surround multi-pièces sans fil HEOS vous permet de profiter de votre musique préférée où vous voulez, chez vous. Par l'utilisation de votre réseau domestique et de HEOS App (disponible sur iOS, Android et tout appareil Amazon), vous pouvez explorer, parcourir et diffuser de la musique depuis votre propre bibliothèque musicale ou depuis des services de diffusion de musique en ligne.

Quand plusieurs produits avec HEOS intégré sont connectés au même réseau, ils peuvent être regroupés pour diffuser la même musique simultanément sur tous les produits, mais ils peuvent également diffuser plusieurs morceaux différents sur chacun d'eux.

Fonctionnement aisé

• "Assistant de configuration", fournissant des instructions de configuration faciles à suivre. Sélectionnez tout d'abord la langue lorsque vous y êtes invité. Ensuite, suivez simplement les instructions qui s'affichent sur l'écran de votre téléviseur pour configurer les enceintes, le réseau, etc.
• Interface graphique simple d'emploi

Cet appareil est doté d'une interface utilisateur graphique pour améliorer sa fonctionnalité.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Nomenclature et fonctions

Panneau avant. Pour plus de détails, voir la page suivante.

Panneau avant

Affichage

Panneau arrête

Télécommande

1 Touche d'alimentation (o)

Permet de mettre l'alimentation de MAIN ZONE (la pièce où se trouve cet appareil) en marche/arrêt (veille). (p.65)

2 Témoin d'alimentation

Il s'allume comme suit en fonction du statut d'alimentation :

• Vert : Mise sous tension
• Arrêt: Veille normale
• Rouge: Lorsque "HDMI Pass Through" est réglé sur Marche (p. 167) Lorsque "HDMI Contrôle" est réglé sur "Marche" (p. 169) Lorsque "Commande réseau" est réglé sur "Toujours actif" (p. 206)

3 Molette SOURCE SELECT

Elle permet de sélectionner la source d'entrée.

4 Capteur de télécommande

Il reçoit les signaux provenant de la télécommande. (p. 10)

5 Affichage

Cet écran affiche divers types d'informations. (p. 21)

6 Molette MASTER volume

Elle permet d'ajuster le niveau du volume. (p.66)

7 Touche ZONE2 on/off

Il permet de mettre sous/hors tension l'alimentation de la ZONE2

(différente pièce). "Lecture de la source en ZONE2" (p. 144)

3 Touche ZONE2 SOURCE

Elle permet de sélectionner la source d'entrée pour ZONE2. "Lecture de la source en ZONE2" (p. 144)

9 Touches de canal préréglé du tuner

(TUNER PRESET CH+, -)

Celles-ci sélectionnent des stations de radio préréglées.

10 Touches d'accord montant/descendant (TUNE +, -)

Ces touches sélectionnent soit les émissions FM, soit les émissions AM.

(p.79)

1 Touche de sélection de bande de réception (BAND)

Celui-ci permet de commuter la bande de réception. (p. 79)

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

12 Touche de sélection de mode de syntonisation (MODE) Celui-ci permet de commuter le mode de syntonisation. (p. 84) 18 Touche DIMMER Chaque fois que vous appuyez sur cette touche, la luminosité de l'affichage change. (p. 218) 14 Touche STATUS Chaque fois que vous appuyez sur cette touche, les informations relatives au statut affiché sur l'écran changent.

15 Prise de casque audio (PHONES)

Ceci sert à connecter un casque audio. Si un casque est branché sur cette prise, le signal audio n'est plus transmis par les enceintes connectées ni par les bornes SUBWOOFER.

Remarque

• Afin d'éviter toute perte auditive, ne pas augmenter excessivement le niveau du volume lors de l'utilisation du casque.

16 Prise SETUP MIC Ceci sert à connecter le microphone d'étalonnage de son fourni. (p. 185) 17 Touches QUICK SELECT

En appuyant une seule fois sur n'importe laquelle de ces touches, vous pouvez faire apparaitre différents réglages enregistrés sur chaque touche, tels que les réglages de la source d'entrée, du niveau du volume et du mode audio. (p. 132)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Touches SOUND MODE Elles permettent de sélectionner le mode audio. (p. 117) Port USB Ceci sert à connecter des dispositifs de stockage USB (tels que des dispositifs mémoire USB). (p. 58)

Panneau avant

Affichage

Panneau arrête

Telecommande

Contenus Connexions Lecture Réglages Conseils Annexe

Affichage

1 Témoins de mode de signal d'entrée

Ces témoins s'allument en fonction des réglages du mode d'entrée audio de chaque source d'entrée. (p. 180)

Témoins du surround arrière

Ces témoins s'allument lorsque les signaux audio sont transmis à partir des enceintes surround arrière. (p. 194)

Témoins du décodeur

Ces témoins s'allument lorsque des signaux Dolby ou DTS sont émis ou lorsque le décodeur Dolby ou DTS est sous tension.

Témoin Audyssey®

Ces témoins s'allument lorsque “MultEQ®”, “Dynamic EQ” ou “Dynamic Volume” a été configuré. (p. 163)

5 Témoins de mode de réception du tuner

Ces témoins s'allument en fonction des conditions de réception lorsque la source d'entrée est sélectionnée sur "Tuner".

TUNED: S'allume lorsque l'émission est correctement syntonisée.

STEREO: S'allume lors de la réception d'émissions de radio FM.

RDS: S'allume lors de la réception d'émissions RDS.

Témoin de minuterie

Ces témoins s'allument lorsque la minuterie sommeil a été sélectionnée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Témoin de volume 8 Témoin MUTE

Ce témoin clignote lorsque le son est coupé. (p. 66)

9 Affichage des informations Le nom de la source d'entrée, le mode audio, les valeurs des réglages et autres informations sont affichés ici. 10 Témoins de signal d'entrée Le témoin respectif s'allumera en fonction du signal d'entrée. (p. 180) Témoin ZONE2 Ce témoin s'allume lorsque la ZONE2 (différente pièce) est sous tension. "Lecture de la source en ZONE2" (p. 144)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexes

Panneau arrêté

Pour plus de détails, voir la page suivante.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions lecture réglages conseils annexe

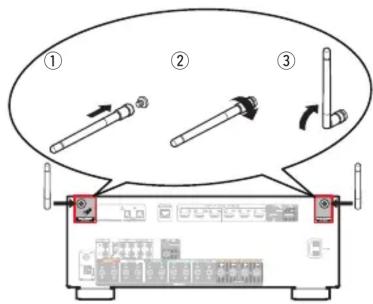

Utilisé pour connecter les antennes externes incluses pour une connexion Bluetooth/sans fil lors de la connexion à un réseau local sans fil, ou lors de la connexion à un appareil portable via Bluetooth. (p. 62)

① Placez les antennes externes pour une connexion Bluetooth/sans fil de façon uniforme sur la borne à vis de l'arrière. ② Tournez dans le sens des aiguilles d'une montre jusqu'à ce que les antennes soient bien connectées. ③ Faites tourner l'antenne vers le haut pour une meilleure réception.

2 Bornes AUDIO analogiques (AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio analogiques.

Connexion d'un décodeur (Tuner satellite/TV par câble) (p. 53) Connexion d'un lecteur multimédia (p. 54) Connexion d'une platine (p. 57)

Borne SIGNAL GND

Sert à connecter un câble de mise à la terre à la platine. (p. 57)

4 Bornes AUDIO numériques (DIGITAL AUDIO)

Utilisées pour connecter des dispositifs équipés de bornes audio numériques. "Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC" (p. 51)

Borne network

Sert à connecter un câble LAN lors de la connexion à un réseau LAN câble. (p. 61)

Born HDMI

Utilisées pour connecter des dispositifs équipés de bornes HDMI.

Connexion 1 : téléviseur equipped d'un connecteur HDMI et compatible avec la fonction ARC / eARC" (p. 50) - "Connexion 2 : téléviseur équipe d'une borne HDMI et incompatible avec la fonction ARC / eARC" (p. 51) "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 53) - "Connexion d'un lecteur multimédia" (p. 54) "Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD" (p. 55) - "Branchement d'une console de jeu ou d'un appareil de lecture compatible avec 8K" (p. 56)

7 Prise CA (AC IN)

Utilisée pour brancher le cordon d'alimentation. (p. 63)

3 Bornes d'antenne fm/am (ANTENNA)

Utilisées pour connecter des antennes FM et antennes à boucle AM. (p. 59)

9 Bornes d'enceintes (SPEAKERS)

Utilisées pour connecter des enceintes. (p. 35)

10 Bornes PRE OUT

Pour connecter un subwoofer avec un amplificateur intégré. (p. 36)

Remarque

• Ne touche pas les broches internes des connecteurs sur le panneau arrière. Une éventuelle décharge électrique pourrait endommager de façon permanente votre appareil.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions Lecture Réglages Conseils Annexe

Télécommande

Panneau avant

Affichage

Panneau arrête

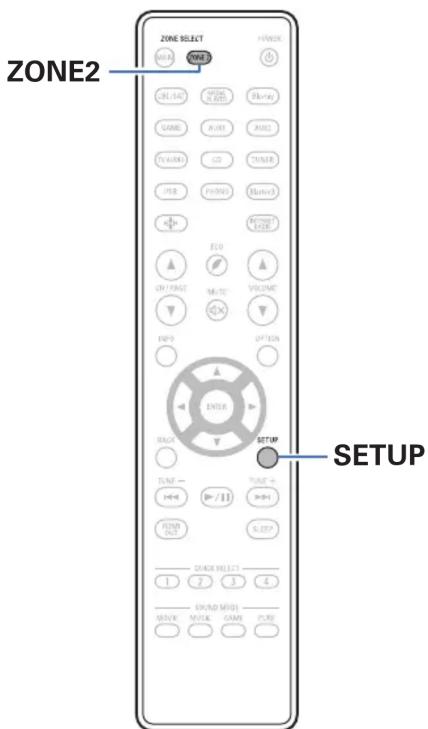

1 Touches ZONE SELECT

Ces touches permettent de changer la zone (MAIN ZONE, ZONE2) pilotée par la télécommande.

Lecture de la source en ZONE2 (p. 144) - Fonctionnement du menu (p. 154)

2 Touches sélection de source d'entrée

Elles permettent de sélectionner la source d'entrée.

• Sélection de la source d'entrée" (p. 65) "Lecture de la source en ZONE2" (p. 144)

Boutons de recherche de canal/page (CH/PAGE ▲v)

Ces boutons selectionnent les stations de radio enregistrées aux prééglages ou aux pages du commutateur. (p. 85)

4 Touche MUTE (aX)

Cette touche met en sourdine la sortie audio.

Coupure temporaire du son (Sourdine) (p. 66) Coupure temporaire du son (Sourdine) (p. 148)

Θ touche information (INFO)

Elle permet d'afficher les informations de statut sur l'écran du téléviseur. (p. 222)

6 Touches curseurs

Elles permettent de sélectionner des éléments.

Télécommande

Contents

Connexions Lecture Réglages Conseils Annexe

Panneau avant

Affichage

Panneau arrête

Télécommande

7 Touche BACK

Elle permet de revenir à l'écran précédent.

Touches du système

Elles permettent d'effectuer des opérations associées à la lecture.

Touches d'accord montant/descendant (TUNE +, -)

Ces touches sélectionnent soit les émissions FM soit les émissions AM. (p. 79)

Touche HDMI OUT

Cette touche permet de régler la sortie du moniteur HDMI. (p. 172)

10 Touches QUICK SELECT (1-4)

Ces touches appellent le paramétrage enregistré pour chaque touche, comme la source d'entrée, le niveau du volume et le paramétrage du mode son. (p. 132)

Touches Sound Mode

Elles permettent de sélectionner le mode audio. p.117)

Émetteur infrarouge de télécommande

Il transmet les signaux provenant de la télécommande. (p. 10)

18 Touche POWER (b)

Elle permet de mettre sous/hors tension l'alimentation.

Mise sous tension (p. 65) Lecture de la source en ZONE2 (p. 144)

Touche du mode ECO (

Il permet de passer en mode ECO. p. 211)

15 Touches VOLUME (▲▼)

Elles permettent d'ajuster le niveau du volume.

Réglage du volume (p. 66) Réglage du volume en ZONE2 (p. 148)

Touche OPTION

Elle permet d'afficher le menu d'options sur l'écran du téléviseur.

1 Touche ENTER

Elle permet de déterminer la sélection.

Touche SETUP

Elle permet d'afficher le menu sur l'écran du téléviseur. (p. 154)

Touche SLEEP

Elle permet de régler la minuterie sommeil. (p.130)

Contents

xions

Chapes Conseils Annexe

Contenu

Installation des enceintes 30

Branchement enceintes 35

Connexion d’un téléviseur 49

Connexion d'un dispositif de lecture 52

Connecter un dispositif mémoire USB au port USB 58

Connexion d'antennes FM/AM 59

Connexion à un réseau domestique (LAN) 61

Connexion du cordon d'alimentation 63

Remarque

• Ne pas brancher le cordon d'alimentation avant que tous les raccordements n'aient été effectués. Toutefois, lorsque "Assistant de configuration" est en cours d'exécution, suivez les instructions de l'écran "Assistant de configuration" (page 9 du "Guide de démarrage rapide à part) pour effectuer les raccordements. (Lorsque "Assistant de configuration" est en cours d'exécution, les bornes d'entrée/sortie ne sont pas conductrices.)
• Ne pas mélanger les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Cables utilisés pour les connexions

Fournit les câbles nécessaires en fonction des dispositifs que vous souhaitez connecter.

Câble d'enceinte

Câble subwoofer

Câble HDMI

Câble optique

Câble audio

Câble LAN

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Installation des enceintes

Déterminez le système d'enceintes selon le nombre d'enceintes utilisées et installez chaque enceinte et subwoofer dans la pièce.

L'installation des enceintes est expliquée à l'aide de cet exemple d'une installation typique.

FL/FR (Enceinte avant gauche/droite) :	Placez les enceintes droite et gauche FRONT à une distance égale de la position d'écoute principale. La distance entre chaque enceinte et le téléviseur doit être identique.
C (Enceinte centrale) :	Placez l'enceinte CENTER entre les enceintes FRONT et au-dessus ou en dessous de votre téléviseur.
SL/SR (Enceinte surround gauche/droite) :	Placez les enceintes droite et gauche SURROUND à une distance égale des côtés gauche et droite de la position d'écoute principale. Si vous ne disposez pas d'enceintes Surround arrière, déplacez légèrement les enceintes surround derrière votre position d'écoute.
SBL/SBR (Enceinte surround arrêté gauche/droite) :	Placez les enceintes droite et gauche SURROUND BACK à une distance égale de la position d'écoute principale et directement derrière la position d'écoute principale. Lorsque vous utilisez une seule enceinte surround arrière (SB), placez-la directement derrière la position d'écoute.
SW 1/2 (Subwoofer) :	Placez le SUBWOOFER dans un lieu approprié, près des enceintes avant. Si vous avez deux caissons de basses, placez-les de manière asymétrique à l'avant de votre piece.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

xions

âges Conseils Annexe

Fhl/fhr

(Enceinte haute avant gauche/droite) :

Placez les enceintes hautes avant gauche et droite directement au-dessus des enceintes avant. Installez-les aussi près que possible du plafond et réglez-les en position d'écoute principale.

TFL/tfr

(Enceinte supérieure avant gauche/droite) :

Montez les enceintes supérieures avant gauche et droite sur le plafond légèrement devant votre position d'écoute principale et alignez-les avec les enceintes avant gauche et droite.

Tml/tmr

(Enceinte supérieure centre gauche/droite) :

Montez les enceintes supérieure centre gauche et droite directement au-dessus de la position principale d'écoute et alignez-les avec les enceintes avant gauche et droite.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

James Conseils Annex

(Enceinte Dolby avant gauche/droite) :

Placez l'enceinte Dolby Atmos Enabled avant sur la borne de l'enceinte avant. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte avant, placez l'enceinte Dolby Atmos Enabled au lieu de l'enceinte frontale.

SDL/sdr

(Enceinte Dolby Atmos Enabled gauche/droite):

Placez l'enceinte Dolby Atmos Enabled surround sur l'enceinte d'ambiance. Pour une enceinte Dolby Atmos Enabled intégrée avec une enceinte d'ambiance, placez l'enceinte Dolby Atmos Enabled à la place de l'enceinte d'ambiance.

Les enceintes Dolby Atmos Enabled répercutent le son sur le plafond pour permettre au son de sortir au-dessus de votre tête en utilisant un haut-parleur dirigé vers le haut qui est placé sur le sol.

Vous pouvez profiter du son Dolby Atmos 3D même dans un environnement où les enceintes ne peuvent pas être installées au plafond.

Panneau avant

Affichage

Panneau arrête

Telecommande

Connexions lecture réglages conseils annexe

• Cet appareil est compatible avec les normes Dolby Atmos et DTS: X qui offrent une sensation surround bien plus large et plus profonde. Le "Virtualisation d'enceintes" doit être réglé sur "Marche" pour la lecture Dolby Atmos avec des configurations d'enceintes 5.1 canaux ou moins. (E* p. 157)
• DTS: X peut être sélectionné indépendamment de la configuration des enceintes.

Disposition des enceintes de sol

• Utilisez l'illustration suivante comme guide pour l'emplacement d'installation de chaque enceinte de sol. Vous n'êtes pas obligé de les faire correspondre exactement.

• Si vous n'utilisez pas les enceintes surround, l'angle de commande pour les enceintes surround (*2) est de.
• Lorsque vous utilisez une seule enceinte surround, placez-la directement derrière la position d'écoute.

Télécommande

Contents

xions

Conseils Annexes

Disposition des enceintes en hauteur

• Utilisez l'illustration suivante comme guide pour l'emplacement d'installation de chaque enceinte en hauteur. Vous n'êtes pas obligé de les faire correspondre exactement.

Plan des enceintes hautes [Vue de dessus]

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement enceintes

Dans cette section, nous connectons les enceintes de la pièce à cet appareil.

Remarque

• Déconnectez la fiche d'alimentation de l'appareil de la prise murale avant de connecter les enceintes. Éteignez également le subwoofer.
• Connectez les câbles d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrière ou si les côtés + et - entrent en contact. ("Circuit de protection" (12 p. 276))
• Ne touchez jamais les bornes d'enceinte lorsque le cordon d'alimentation est connecté. Vous risqueriez de vous électrocuter. Lorsque l'Assistant de configuration (page 9 du Guide de démarrage rapide à part) est en cours d'exécution, suivez les instructions de l'écran Assistant de configuration pour effectuer les raccordements. (Les enceintes ne sont pas sous tension lorsque Assistant de configuration est en cours d'exécution.)
• Utilisez des enceintes avec une impédance de 4 à 16 Ω.
• Lorsque vous connectez des enceintes de différentes impédances, réglez l'impédance en fonction de l'enceinte ayant la plus faible impédance.

Remarque

• Effectuez le paramétrage suivant lors de l'utilisation d'une enceinte avec une impédance de 4 - 6 Ω/ohms.
• Appuyez longuement sur le bouton de l'unité principale TUNER PRESET CH + et TUNE + en même temps pendant au moins 3 secondes. "V. Format:< PAL>" s'affiche sur l'écran.
• Appuyez trois fois sur DIMMER sur l'appareil principal. "Sp. lmp.:< 8 ohms>" s'affiche sur l'écran.
• Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal pour sélectionner l'impédance.

8ohms (Défaut) :	Sélectionnéz-le lorsque l'impédance pour toutes les enceintes connectées est de 8 Ω/ohms ou plus.
6ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 6 Ω/ohms.
4ohms :	Sélectionnéz lorsqu'l'impédance pour l'une des enceintes connectées est de 4 Ω/ohms.

1. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion des câbles d'enceinte

Vérifiez attentivement les canaux gauche (G) et droit (D) et les polarités + (rouge) et - (noire) des enceintes connectées à cet appareil, et veillez à ce que les canaux et les polarités soient correctement connectés.

1 Dénudez environ 10 mm du revêtement de l'embout du câble d'enceinte, puis torsadez fermement le fil conducteur ou coupez-le.

2 Tournez la borne de l'enceinte dans le sens inverse des aiguilles d'une montre pour la desserrer.

3 Insérez le fil conducteur du câble d'enceinte dans la gâche de la borne de l'enceinte.

4 Tournez la borne de l'enceinte dans le sens des aiguilles d'une montre pour la resserrer.

Panneau avant

Affichage

Panneau arrête

Télécommande

À propos des étiquettes du câble (fournis) pour l'identification du canal

La section d'affichage du canal pour les bornes d'enceintes sur le panneau arrêté ont des codes de couleur pour l'identification de chaque canal.

Fixez l'étiquette du câble correspondant à chaque enceinte sur chacun des câbles d'enceinte. Cela facilite le branchement du câble approprié sur les bornes d'enceintes du panneau arrêté.

Enceintes Couleur
FRONT L Blanc
FRONT R
CENTER
SURROUND L Bleu clair
SURROUND R Bleu
SURROUND BACK L Beige
SURROUND BACK R
FRONT HEIGHT L Beige
FRONT HEIGHT R
ZONE2 L Beige
ZONE2 R
TOP FRONT L Beige
TOP FRONT R
TOP MIDDLE L Beige
TOP MIDDLE R
FRONT DOLBY L Beige
FRONT DOLBY R
SURROUND DOLBY L	Beige
SURROUND DOLBY R	Marron
SUBWOOFER 1
SUBWOOFER 2

Ture réglages conseils annexe

Les étiquettes de câble fournies complètent des étiquettes pour les câbles d'enceinte et HDMI. Attachez une étiquette de câble à chaque câble correspondant aux enceintes et aux appareils HDMI connectés, comme illustré ci-dessous. Cela permet d'identifier facilement et de connecter correctement les câbles entre vos composants.

Méthode de fixation des étiquettes du câble

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Raccordement des enceintes aux bornes des enceintes

Vous pouvez connecter des enceintes à 7.2 canaux à cet appareil.

Connectez chaque enceinte en fonction de celles que vous utilisez.

Lorsque vous utilisez une seule enceinte surround arrière, connectez-la à la borne SURROUND BACK L. La borne de l'enceinte surround arrière peut être attribuée à l'enceinte en hauteur/plafond/Dolby dans certains systèmes d'enceintes. Reportez-vous à la section "Affectation des Enceintes" dans le menu pour obtenir des instructions sur la configuration des paramètres. («B» p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Configuration de l'enceinte et paramétrages de l'affectation des amplis

Cet appareil est équipé d'un amplificateur de puissance à 7 canaux. En plus du système à 5.1 canaux de base, une variété de systèmes d'enceinte peut être configurée en changeant les paramétrages de "Affectation des Amphis" en fonction de l'application, par exemple les systèmes à 7.1 canaux et les systèmes à 2 canaux pour la lecture multizone. (p. 192)

Effectuez le paramétrage "Affectation des Amphis" en fonction du nombre de pièces et de la configuration des enceintes qui seront installées. (p. 192)

Lire une enceinte et zone		“Affectation des Amplis” régles	Page de connexion
MAIN ZONE ZONE2
5.1 canaux Non utilisé		Réglable dans tous les modes “Affectation des Amplis”.	41
7.1 canaux (surround arrière) Non utilisé Surround arrière (Défaut) 42
7.1 canaux (avant-haut) Non utilisé Avant haut 43
7.1 canaux (supérieur avant) Non utilisé Avant plafond 44
7.1 canaux (supérieur central) Non utilisé Centre plafond 45
7.1 canaux (enceinte avant Dolby Atmos Enabled) Non utilisé Dolby avant		46
7.1 canaux (enceinte surround Dolby Atmos Enabled)	Non utilisé	Dolby surround	47
5.1 canaux	2 canaux (sortinge enceinte)	ZONE2	48

• Le mode son qui peut être sélectionné varie en fonction de la configuration de l'enceinte.

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement d'enceintes 5.1 canaux

Ceci est utilisé comme un système surround de 5.1 canaux de base.

Pour chaque connexion d'enceinte, reportez-vous à "Raccordement des enceintes aux bornes des enceintes" (p. 39).

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Exemple de disposition en cas d'utilisation d'enceintes arrêtées surround

Ce système surround 7.1 canaux est un système de base à 7.1 canaux.

Ajout d'enceintes arrière surround à un système de base à 5.1 canaux

Pour chaque connexion d'enceinte, reportez-vous à ce qui suit.

-Raccordement des enceintes aux bornes des enceintes" (p. 39) - Paramétrez l'option "Mode affection" sur "Surround arrêté" dans le menu. (20 p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Exions

Conseils Annexes

Exemple de disposition en cas d'utilisation d'enceintes en hauteur

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant-haut.

• Paramétrez l'option "Mode affectation" sur "Avant haut" dans le menu. (20 p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Étages Conseils Annexe

Exemple de disposition en cas d'utilisation d'enceintes avant supérieures

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes supérieures avant.

• Paramétrez l'option "Mode affectation" sur "Avant plafond" dans le menu. (p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Janus Conseils Annexe

Exemple de disposition en cas d'utilisation d'enceintes centrales supérieures

Ce système surround de canal 7.1 est identique à un système de canal 5.1 basique mais avec des enceintes supérieures centrales.

• Paramétrez l'option "Mode affectation" sur "Centre plafond" dans le menu. (p. 192)

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

xions

Conseils Annexes

Exemple de disposition en cas d'utilisation d'enceintes dolby atmos enabled avant

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes avant Dolby Atmos Enabled.

• Paramétrez l'option "Mode affection" sur "Dolby avant" dans le menu.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Exemple de disposition en cas d'utilisation d'enceintes dolby atmos enabled surround

Ce système surround à 7.1 canaux est identique à un système à 5.1 canaux basique mais avec des enceintes surround Dolby Atmos Enabled.

• Paramétrez l'option "Mode affection" sur "Dolby surround" dans le menu. (p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Branchement de l'enceinte 5.1 canaux (MAIN ZONE) + 2 canaux (ZONE2)

Ce mode de connexion construit un système d'enceinte à canaux 5.1 dans la MAIN ZONE et un système à 2 canaux dans la ZONE2.

ZONE2

• Paramétrez l'option "Mode affectation" sur "ZONE2" dans le menu. (p. 192)

Connexion d'un téléviseur

Connectez un téléviseur à cet appareil pour que la vidéo d'entrée soit transmise au téléviseur. Vous pouvez également profiter de l'audio de votre téléviseur sur cet appareil.

La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

"Connexion 1: téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC" (p. 50)

Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC (19 p. 51)

Vous ne pouvez pas connecter la TV à cet appareil.

• Qu'est-ce que l'ARC et l'eARC ?

ARC (Audio Return Channel) renvoie l'audio à cet appareil en utilisant le même câble HDMI que celui qui envoie la vidéo de cet appareil à votre téléviseur.

Cela permet à cet appareil de traiter le son provenant du tuner intégré de sua televiseur et de ses applications.

Les téléviseurs dotés du port eARC (Enhanced Audio Return Channel) offrent une prise en charge supplémentaire de l'audio multicanal à haut débit binaire (Dolby Atmos, Dolby TrueHD, DTS-HD et DTS:X).

Consultez le manuel d'utilisation de votre téléviseur pour plus de détails sur la prise en charge de l'eARC pour votre modèle particulier.

Remarque

• Utilisez un téléviseur avec une prise de courant à 2 broches pour cet appareil. Ne branchez pas un téléviseur avec une fiche à 3 broches, car cela pourrait provoquer du bruit.

Contents

xions

James Conseils Annexe

Connexion 1 : téléviseur équipé d'un connecteur HDMI et compatible avec la fonction ARC / eARC

À l'aide d'un câble HDMI de haute qualité, connectez une extrémité au port HDMI étiqueté “eARC” ou “ARC” sur votre téléviseur. Connectez l'autre extrémité au port HDMI OUT MONITOR 1 de cet appareil.

Lorsqu'un téléviseur prenant en charge l'eARC est raccordé, la fonction eARC de cet appareil est activée automatiquement et le son du téléviseur est lu. Lorsqu'un téléviseur avec support ARC est connecté, réglez "ARC" dans le menu sur "Marche". (p. 169)

• Pour les téléviseurs 4K, nous recommandons d'utiliser un câble HDMI étiqueté "High Speed" et "with Ethernet".
• Pour les téléviseurs 8K, nous recommandons d'utiliser un câble HDMI étiqueté "Ultra High Speed".

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur.
• Réglez "Format signal 4K/8K" sur "8K Amélioré" dans le menu pour profiter de la qualité 8K. (p. 175)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Connexion 2 : téléviseur équipé d'une borne HDMI et incompatible avec la fonction ARC / eARC

Utilisez un câble HDMI pour connecter le téléviseur à cet appareil.

Pour écouter l'audio du téléviseur sur cet appareil, utilisez le câble optique pour connecter le téléviseur à cet appareil.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Janus Conseils Annexe

Connexion d'un dispositif de lecture

Cet appareil est équipé de connecteurs d'entrée vidéo HDMI et de trois types de connecteurs d'entrée audio (HDMI, audio numérique et audio).

Sélectionnez les bornes d'entrée sur cet appareil en fonction des bornes sur le dispositif que vous souhaitez connecter.

Si le dispositif connecté à cet appareil est équipé d'une borne HDMI, il est recommandé d'utiliser des connexions HDMI.

Lors d'une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble HDMI unique.

• "Connexion d'un décodeur (Tuner satellite/TV par câble)" (p. 53) "Connexion d'un lecteur multimédia" (p. 54)
• Connexion d'un lecteur Blu-ray Disc ou d'un lecteur DVD (p. 55)
• Branchement d'une console de jeu ou d'un appareil de lecture compatible avec 8K" (19 p. 56)
• Connexion d'une platine" (p. 57)

Connectez les dispositifs à cet appareil comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/video de cet appareil. - Il est possible de modifier la source affectée aux connecteurs HDMI IN, DIGITAL AUDIO IN et AUDIO IN. Voir “Affectation des entrées” pour savoir comment changer la source d'entrée attribuée aux connecteurs d'entrée. (p. 178) - Pour lire des signaux audio qui sont entrés dans cet appareil sur un téléviseur connecté en HDMI, dans le menu réglez "Sortie audio HDMI" sur "TV". (p. 167) - Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Connexion d'un décodeur (tuner satellite/tv par câble)

Cette explication utilise la connexion avec un tuner satellite/câble TV STB comme exemple.

Sélectionne les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Janus Conseils Annexe

Connexion d'un lecteur multimédia

Cette explication utilise la connexion avec un lecteur multimédia comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

xions

Pages Conseils Annexe

Connexion d'un lecteur blu-ray disc ou d'un lecteur DVD

Cette explication utilise la connexion avec un lecteur Blu-ray Disc ou DVD comme exemple.

Sélectionnez les bornes d'entrée sur cet appareil en fonction des connecteurs sur le dispositif que vous souhaitez connecter.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Branchement d'une console de jeu ou d'un appareil de lecture compatible avec 8K

Cet appareil prend en charge les signaux vidéo HDMI 8K.

Si votre console de jeu ou votre appareil de lecture prend en charge le 8K, connectez-le au connecteur HDMI 4, HDMI 5 ou HDMI 6 de votre appareil.

• Utilisez un "Ultra High Speed HDMI cable" certifié pour profiter d'une vidéo 8K ou 4K 120 Hz.
• Réglez "Format signal 4K/8K" sur "8K Amélioré" dans le menu pour profiter de la vidéo 8K. (p. 175)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

Ture Réglages Conseils Annexe

Connexion d'une platine

Cet appareil est compatible avec les platines équipées d'une cellule phono avec aimant tournant. Si vous le connectez à une platine dotée d'une cellule MC à faible sortie, utilisez un amplificateur de tête MC ou un transformateur survolté du commerce.

Un bruit "retentissant" provenant des enceintes peut se produire lorsque vous sélectionnez la source d'entrée "Phono" sur cet appareil et que vous augmentez accidentellement le volume sans connecter la platine.

Lecteur d'enregistrement

Remarque

• La borne de terre (SIGNAL GND) de cet appareil n'est pas dédiée à des fins de mise à la terre pour la sécurité. Si cette borne est connectée lorsqu'il y a beaucoup de bruit, le bruit peut être réduit. Veuillez noter que, selon la platine, connecter la ligne de terre peut avoir l'effet inverse en augmentant le bruit. Auquel cas, il n'est pas nécessaire de connecter la ligne de terre.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

James Conseils Annexe

Connecter un dispositif mémoire USB au port USB

Pour le mode d'emploi, voir "Lecture du contenu d'un dispositif mémoire USB" (p. 67).

Denon ne garantit pas que tous les dispositifs mémoire USB fonctionnent ou soient alimentés. Lorsque vous utilisez un disque dur USB portable livré avec un adaptateur secteur, utilisez l'adaptateur secteur fourni avec cet appareil.

Remarque

• Les dispositifs de mémoire USB ne fonctionnent pas via un hub USB.
• Il n'est pas possible d'utiliser cet appareil en connectant son port USB à un PC au moyen d'un câble USB. N'utilisez pas de câbles d'extension pour connecter un dispositif de mémoire USB. Ceux-ci peuvent causer des interférences radio avec les autres appareils.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Jaimes Conseils Annex

Connexion d'antennes fm/am

Connectez l'antenne, symphonisez une émission, puis déplacez l'antenne dans la position où le bruit d'arrière-plan devient minime. Ensuite, fixez l'antenne avec du ruban adhésif ou autre. ("Écoute de diffusion FM/AM" (p. 78))

• Si vous ne parvenez pas à recevoir un signal radiodiffusé de bonne qualité, nous recommandons d'installer une antenne extérieure. Renseignez-vous dans le magasin où vous avez acheté l'appareil pour en savoir plus.

Remarque

Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques du panneau.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Conseils Annexes

Utilisation de l'antenne à boucle AM

Antenne fixée au mur

Fixez directement au mur sans monter.

Clou, brochette, etc.

Antenne posée sans fixation

Procédez comme indiqué ci-dessus pour le montage.

Lors du montage, se reporter à “Montage de l'antenne à boucle AM”.

Montage de l'antenne à boucle AM

1 Passez le support à travers le bas de l'antenne cadre et repliez-le vers l'avant. 2 Insérez la partie saillante dans le trou carré du support.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions

Culture Réglages Conseils Annexe 1

Connexion à un réseau domestique (LAN)

Cet appareil peut se connecter à un réseau en utilisant un LAN cable ou un réseau local sans fil.

Vous pouvez connecter cet appareil à votre réseau domestique (LAN) pour réaliser différents types de lectures et d'opérations, comme suit.

• Lecture d'audio en réseau, tel qu'une radio Internet, et de serveurs média
• Lecture de services de diffusion de musique
• Utilisation de la fonction Apple AirPlay
• Fonctionnement de cet appareil via le réseau
• Fonctionnement avec le système audio surround multi-pièces sans fil HEOS
• Mise à jour du micrologiciel

Contactez un ISP (Internet Service Provider) ou un magasin d'informatique pour la connexion à Internet.

Configuration LAN filaire

Pour effectuer des connexions via un LAN cable, utilisez un cable LAN pour connecter le routeur à cet appareil, comme illustré dans la figure ci-dessous.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

ages Conseils Annexes

Configuration LAN sans fil

Lors de la connexion au réseau local sans fil, connectez les antennes externes pour une connexion Bluetooth/sans fil au réseau local sans fil au panneau arrêté et maintenez-les en position verticale.

Voir "Configuration Wi-Fi" pour savoir comment connecter à un routeur de réseau local sans fil. (p. 203)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

xions

Jaimes Conseils Annex

Connexion du cordon d'alimentation

Une fois toutes les connexions effectuées, insérez la fiche d'alimentation dans la prise murale.

Panneau avant

Affichage

Panneau arrête

Télécommande

Utilisation basique

Mise sous tension 65

Sélection de la source d'entrée 65

Réglage du volume 66

Coupure temporaire du son (Sourdine) 66

Sélection d'un mode d'écoute 117

Lecture d'un appareil

Lecture avec les lecteurs Blu-ray Disc/DVD 66

Lecture du contenu d'un dispositif mémoire USB 67

Écouter de la musique sur un périphérique Bluetooth 71

Écoute de l'audio avec un casque Bluetooth 75

Écoute de diffusion FM/AM 78

Lecture audio/service en réseau

Écoute de Radio Internet 89

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS 91

Obtenir HEOS App 95

Fonction AirPlay 104

Fonction Spotify Connect 107

Fonctions pratiques

Fonctions pratiques 108

Fonction de contrôle HDMI 129

Fonction de minuterie sometime 130

Fonction de sélection rapide plus 132

Fonction de verrouillage du panneau 136

Fonction de verrouillage à distance 138

Autres fonctions

Fonction de contrôle Internet 139

Lecture dans la ZONE2 (différente pièce) 142

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contenus Connexions

Réglag

Utilisation basique

Panneau avant

Affichage

Panneau arrête

Télécommande

Mise sous tension

Appuyez sur POWER pour mettre l'appareil sous tension.

• Vous pouvez appuyer sur la touche de sélection de la source d'entrée lorsque l'appareil est en mode veille pour le mettre sous tension.
• Vous pouvez également passer en mode veille en appuyant sur φ sur l'appareil principal.

Sélection de la source d'entrée

1 Appuyez sur la touche de sélection de la source d'entrée pour la lecture.

La source d'entrée souhaitée peut être sélectionnée directement.

• Vous pouvez également sélectionner la source d'entrée en actionnant la touche SOURCE SELECT sur l'appareil principal.

1 Utilisation volume ▲▼ pour régler le volume.

• La plage de réglage varie en fonction du signal d'entrée et du réglage de niveau du canal.
• Vous pouvez également régler le volume maître en tournant la molette MASTER VOLUME sur l'appareil principal.

1 Appuyez sur MUTE

• Le témoin MUTE de l'écran clignote.
• $s'affiche sur l'écran du téléviseur.

• Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 162)
• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.
• Si ^ est affiché sur l'écran de télévision pendant plus de 5 minutes alors que "Économiseur d'écran" est réglé sur "Marche", le symbole ^ se déplace de manière aléatoire sur l'écran du téléviseur. (p. 174)

Lecture avec les lecteurs blu-ray disc/dvd

Vous trouverez ci-dessus la procédure pour la lecture avec les lecteurs Blu-ray Disc/DVD.

1 Préparez la lecture.

① Allumez le subwoofer, le lecteur et la TV. ② Sélectionnez l'entrée de cet appareil en guise d'entrée TV.

Lecture du contenu d'un dispositif mémoire USB

• Lecture de fichiers musicaux enregistrés sur un dispositif mémoire USB.
• Seuls les dispositifs mémoire USB conformes aux standards de classe de stockage de masse peuvent être lus sur cet appareil.
• Cet appareil est compatible avec les dispositifs mémoire USB au format "NTFS" ou "FAT32".
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants.

Voir "Lecture de dispositifs mémoire USB" (p. 257) pour plus de détails.

WMA MP3 WAV MPEG-4 AAC - FLAC Apple Lossless DSD

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Lecture des fichiers d'un dispositif mémoire USB

1 Insérez une clé USB formatée en “FAT32” ou “NTFS” sur le port USB. 2 Appuyez sur USB pour passer à la source d'entrée "USB". 3 Sélectionnez le nom de cet appareil.

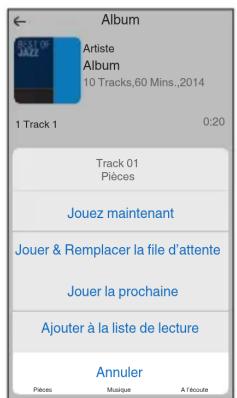

4 Parcourez la musique sur votre dispositif mémoire USB et sélectionnez une musique à.

• Quand vous sélectionnez une musique à, on vous demandera comment vous pouvez écouter leur musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Anneke

5 Utilisez le curseur haut/bas pour sélectionner "Jouez maintenant" ou "Jouer & Remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande Fonction

▶/II	Lecture / Pause
↓←→	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passez à la page précédent/page suivante dans l'affichage de la liste

• Lorsqu'un fichier audio MP3 contient des images de l'album, celles-ci peuvent être affichées pendant la lecture du fichier.

Remarque

• Notez que Denon ne pourrait être tenu responsable de quelque manière que ce soit des problèmes survenant par rapport aux données enregistrées sur un dispositif mémoire USB lors de l'utilisation de cet appareil avec le dispositif mémoire USB en question.
• Lorsqu'un dispositif mémoire USB est connecté à cet appareil, l'appareil charge tous les fichiers qui s'y trouvent. Le chargement peut prendre un certain temps si le dispositif mémoire USB contient un nombre important de dossiers ou de fichiers.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Opérations accessibles dans le menu des options

• "Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues)" (p. 110)
• Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 111) Réglage de la tonalité (Tonalité) (p. 112)
• Réglage du retard audio (Délai audio) (p. 113) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 114) -Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 115)
• Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP) (p. 116)

Panneau avant

Affichage

Panneau arrête

Télécommande

Écouter de la musique sur un périphérique bluetooth

Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l'aide du périphérique Bluetooth.

La communication est possible jusqu'à une distance d'environ 30 m.

Remarque

• Pour lire de la musique à partir d'un périphérique Bluetooth, le périphérique Bluetooth doit prendre en charge le profil A2DP.

Contenus Connexions

Réglages Conseils Annonce

Lecture de musique à partir d'un périphérique bluetooth

Afin d'écouter de la musique à partir d'un périphérique Bluetooth sur cet appareil, le périphérique Bluetooth doit d'abord être appairé avec cet appareil.

Une fois le périhérique Bluetooth apparié, il n'a pas besoin d'être apparié à nouveau.

1 Préparez la lecture.

Connectez les antennes externes fournies pour Bluetooth/Réseau local sans fil aux connecteurs de l'antenne Bluetooth/Réseau local sans fil situés sur le panneau arrière. (p. 24) Appuyez sur POWER pour mettre l'appareil sous tension.

2 Appuyez sur bluetooth.

Lors de la première utilisation, l'appareil ira en mode d'appariement automatiquement et "Pairing..." apparaitra sur l'écran de l'appareil.

4 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique bluetooth.

Connectez-vous au périphérique Bluetooth pendant que "Pairing" est affiché sur l'écran de l'appareil.

Effectuez la connexion avec le périphérique Bluetooth à proximité de l'appareil (environ 1 m).

5 Lecture de musique à l'aide de n'importe quelle application sur votre périphérique bluetooth.

• Le périphérique Bluetooth peut également être commandé avec la télécommande de cet appareil.
• La prochaine fois que le bouton Bluetooth sera pressé sur la télécommande, cet appareil se connectera automatiquement au dernier périphérique Bluetooth connecté.

Touches de commande	Fonction
►/II	Lecture / Pause
←▲→I	Passer à la plage précédente/Passer à la plage suivante

• Appuyez sur STATUS de cet appareil pendant la lecture pour basculer l'affichage sur le nom du titre, nom de l'artiste, nom de l'album, etc.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexes

Appareillage avec d'autres périphériques bluetooth

Jumeler un appareil Bluetooth avec l'appareil.

1 Activez les réglages Bluetooth sur votre périphérique mobile. 2 Appuyez et maintenez enfoncée la touche Bluetooth sur la télécommande pendant au moins 3 secondes. L'appareil passera en mode d'appariement. 3 Sélectionnez cet appareil lorsque son nom s'affiche dans la liste des appareils affichés sur l'écran du périphérique Bluetooth.

• Cet appareil peut être apparié avec un maximum de 8 périphériques Bluetooth. Lorsqu'un 9e périphérique Bluetooth est apparié, il sera enregistré à la place du plus ancien périphérique enregistré.
• Vous pouvez également passer en mode d'appariement en appuyant sur le bouton OPTION lorsque l'écran de lecture est affiché et en sélectionnant "jumelage" dans le menu d'options affiché.

Remarque

• Pour faire fonctionner le périphérique Bluetooth avec la télécommande de cet appareil, le périphérique Bluetooth doit prendre en charge le profil AVRCP.
• La télécommande de cet appareil n'est pas garantie de fonctionner avec tous les périphériques Bluetooth.
• Selon le type de périphérique Bluetooth, cet appareil émet du son qui est coupé au réglage du volume sur le périphérique Bluetooth.

Opérations accessibles dans le menu des options

Appariement avec d'autres périphériques Bluetooth (p. 73) “Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues)” (p. 110) - "Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)" (p. 111) “Réglage de la tonalité (Tonalité)” (p. 112) - Réglage du retard audio (Délai audio) (p. 113) "Affichage de la vidéo voulue lors de la lecture audio (Select. Video)" (p. 114) "Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 115) - "Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP)" (p. 116)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Reconnexion à cet appareil à partir d'un périphérique bluetooth

1. Une fois l'appareillage terminé, vous pouvez connecter le périphérique de Bluetooth sans effectuer d'opération sur cet appareil.
2. Cette opération doit également être effectuée lorsque vous commutez le périphérique Bluetooth pour la lecture.

1 Si un périphérique Bluetooth est connecté, désactivez le réglage Bluetooth de ce périphérique pour le déconnecter. 2 Activez le réglage Bluetooth du périphérique Bluetooth à connecter. 3 Sélectionnez cet appareil dans la liste des périphériques Bluetooth affichée sur votre périphérique Bluetooth. 4 Écoutez de la musique à l'aide de n'importe quelle application sur votre périphérique Bluetooth.

• L'écran passe automatiquement sur l'écran de lecture "Bluetooth" si un appareil Bluetooth est connecté et que l'appareil est allumé. Lorsque les paramètres "Commande réseau" de cet appareil sont réglés sur "Toujours actif" et un périphérique Bluetooth est connecté avec l'unité en état de veille, l'alimentation de l'appareil se mettra sous tension automatiquement. (p. 206)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Écoute de l'audio avec un casque bluetooth

Vous pouvez écouter de la musique en jouant dans la MAIN ZONE de cet appareil avec un casque Bluetooth.

Sortie audio provenant simultanément d'enceintes connectées et d'un casque Bluetooth ou uniquement avec un casque Bluetooth.

(Mode de sortie: Bluetooth + HP)

(Mode de sortie: Bluetooth uniquement)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Écoute de l'audio avec un casque bluetooth

1 Réglez "Émetteurs" sur "Marche" depuis le réglage "Général" - "Émetteur Bluetooth" dans le menu. (p. 215) 2 Sélectionnez "Mode de sortie" et définissez la méthode de sortie audio.

Bluetooth + HP(Valeur par défaut):	Le son est transmis au casqueBluetooth et aux enceintes de la zoneprincipal.Cette sortie simultanée convient auxsoirées cinéma en famille et autresactivités de groupe.
Bluetooth uniquement:	Le son est transmis uniquement aucasque Bluetooth.Ceci est approprié pour écouter de lamusique ou regarder des films la nuit,lorsque vous doivent rester silencieux.

3 Passez en mode d'appairage sur le casque Bluetooth que vous souhaitez connecter à cet appareil. 4 Sélectionnez "Liste des appareils", puis le nom du casque Bluetooth dans la liste des périphériques. 5 Réglez le volume du casque Bluetooth connecté une fois la connexion établie.

• "Mode de sortie" peut également être configuré à partir de "Émetteur Bluetooth" dans le menu d'options.
• Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

Remarque

• Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil. Ajustez le volume de votre casque Bluetooth.
• Le mode stéréo est défini comme mode audio lors de l'utilisation d'un casque Bluetooth. Les modes audio et autres réglages audio ne sont pas reflétés dans la sortie audio du casque Bluetooth.
• Les réglages audio, les modes audio et le mode Toutes zones stéréo ne sont pas disponibles avec un casque Bluetooth et "Mode de sortie" est réglé sur "Bluetooth uniquement". L'audio peut être retardé lorsqu'il est envoyé via Bluetooth.
• Il est impossible de connecter un casque Bluetooth lors de l'utilisation d'une source d'entrée Bluetooth dans une zone. De plus, la sélection d'une source d'entrée Bluetooth dans une zone met fin à la connexion entre cet appareil et le casque Bluetooth.
• Il est impossible de connecter un casque Bluetooth lorsque cet appareil est regroupé dans l'application HEOS.

Precaution:

Utilisation d'un casque Bluetooth sans fonction de réglage du volume

• Afin d’éviter toute perte auditive, ne connectez pas de casque Bluetooth dépourvu de fonctionnalités de réglage du volume.
• Le volume du casque Bluetooth peut se trouver élevé de manière inattendue lorsque cet appareil se connecte à un casque Bluetooth.
• Le volume du casque Bluetooth ne peut pas être réglé à partir de cet appareil.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annexe

Reconnexion à un casque bluetooth

Suivez l'une des étapes ci-dessous pour reconnecter le dernier casque Bluetooth utilisé:

• Reconnectez-vous à cet appareil avec la fonction de reconnexion du casque Bluetooth.
• Accédez à "Émetteur Bluetooth", puis sélectionnez "Reconnecter" dans le menu des options.
• Si "Mode de sortie" est réglé sur "Bluetooth + HP", cet appareil se connecte automatiquement au dernier casque Bluetooth utilisé lors de la mise sous tension.
• Sélectionnez l'appareil que vous souhaitez connecter dans la "Liste des appareils" sous "Émetteur Bluetooth" dans le menu. (p. 215)

Déconnexion d'un casque bluetooth

Effectuez l'une des étapes suivantes pour déconnecter votre casque Bluetooth:

Éteignez votre casque Bluetooth. - Accédez à "Émetteur Bluetooth", puis sélectionnez "Déconnecter" dans le menu des options. - Dans le menu de configuration, accédez à “Général” - “Émetteur Bluetooth”, et réglez “Émetteurs” sur Arrêt. (p. 215)

Panneau avant

Affichage

Panneau arrête

Télécommande

Écoute de diffusion fm/am

Connexions

Réglages Conseils Annonce

Écoute de diffusion fm/am

1 Connectez l'antenne. ("Connexion d'antennes FM/AM" (p. 59)) 2 Appuyez sur TUNER pour passer à la source d'entrée "Tuner".

Afficheur de cet appareil

Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

4 Utilisez le curseur haut/bas pour sélectionner "FM/AM", puis appuyez sur ENTER.

Cela affiche la bande de réception de l'écran d'entrée.

5 Utilisez le curseur gauche/droite pour sélectionner "FM" ou "AM", puis appuyez sur ENTER.

FM : Pour écouter une station FM.

AM : Pour écouter une station AM.

6 Appuyez sur TUNE + ou TUNE - pour sélectionner la station que vous souhaitez écouter.

Un balayage est effectué jusqu'à ce qu'une station radio disponible soit trouvée. Ensuite, le balayage s'interrompt automatiquement et la station radio est diffusée.

• Les modes disponibles pour la réception de stations FM sont le mode "Automatique" qui permet de rechercher automatiquement les stations disponibles et le mode "Manuel" qui permet de rechercher les stations manuellement à l'aide de boutons afin de modifier la fréquence. Le réglage par défaut est sur "Automatique". Vous pouvez également utiliser l'option "Accord direct" pour rechercher une station en entrant directement sa fréquence.

En mode "Automatique", vous ne pouvez pas rechercher des stations radio si la réception est mauvaise. Dans ce cas de figure, utilisez le mode "Manuel" ou le mode "Accord direct" pour rechercher la station de votre choix.

• Vous pouvez également commuter la bande de réception en appuyant sur BAND sur l'appareil principal.
• Vous pouvez également balayer les stations de radio en appuyant sur TUNE + ou TUNE - sur l'appareil.

Touches de commande fonction

TUNE+, - Sélectionner la station radio (haut/bas)

CH/PAGE ▲ Sélectionner les stations radio préréglées

Curseur haut/bas Sélectionner la station radio (haut/bas)

Curseur gauche/droite Sélectionner les stations radio préenregistrées

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Opérations accessibles dans le menu des options

"Réglage par saisie de la fréquence (Accord direct)" (p. 81) - Recherche RDS" (p. 81) - "Recherche PTY" (p. 82) - "Recherche TP" (p. 83) - "Texte Radio" (p. 83) - "Modification du mode de syntonisation (Mode Réglage)" (p. 84) - "Réglage des stations et préréglage automatique des stations (Mém. prérégl. Auto)" (p. 84) - "PréRéglage de la station radio actuelle (Mém.

PréRéglages" (p. 85)

Saisie d'un nom pour la station émettrice préréglée (Nom préréglé) (p. 86) Saut des stations radio préréglées (Passer préréglage) (p. 87) - Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues) (p. 110) - Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 111) - Réglage de la tonalité (Tonalité) (p. 112) - Réglage du retard audio (Délai audio) (p. 113) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 114) Lecture de la même musique dans toutes les zones (Toutes zones stéréo) (R 115) - Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP) (R. P. p. 116)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Réglage par saisie de la fréquence (accord direct)

Vous pouvez entrer directement la fréquence de réception pour la syntonisation.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Accord direct", puis appuyez sur ENTER. L'écran qui vous permet d'entrer la fréquence s'affiche. 3 Utilisez le curseur haut/bas pour sélectionner un numéro, puis appuyez sur le curseur droit. - Si vous appuyez sur le curseur gauche, l'entrée précédente est immédiatement annulée. 4 Répétez l'étape 3 et entrez la fréquence de la station radio que vous souhaitez écouter. 5 Quand le réglage est terminé, appuyez sur ENTER. La fréquence prérogée est mise au point.

Recherche RDS

Le service de radiodiffusion RDS permet de transmettre des informations supplémentaires, en plus du signal de programme radio classique.

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

Notez que la fonction RDS n'est opérationnelle que lors de la réception de stations compatibles RDS.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Recherche RDS", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

La recherche de stations émettant en RDS démarre alors automatiquement.

• Si vous utilisez le curseur gauche/droite dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante :

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires courantes	FINANCE	Finance
INFO	Informations	CHILDREN	Programme pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture	TRAVEL	Voyages
SCIENCE	Science	LEISURE	Détente
VARIED	Divers	JAZZ	Musique jazz
POP M	Musique pop	COUNTRY	Musique country
ROCK M	Musique rock	NATION M	Musique nationale
EASY M	Musique pour tous	OLDIES	Classique légère
LIGHT M	Vieux titres	FOLK M	Classique
CLASSICS	Musique folk	DOCUMENT	Autres musiques

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Recherche PTY", puis appuyez sur ENTER. 3 Utilisez le curseur haut/bas pour détecter le type de programme souhaité. 4 Appuyez sur ENTER.

La recherche PTY démarre alors automatiquement.

• Si vous utilisez scanner gauche/droite dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Recherche TP

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le trafic routier avant de quitter votre domicile.

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1. Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez le curseur haut/bas pour sélectionner "Recherche TP", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

La recherche TP démarre alors automatiquement.

• Si vous utilisez le curseur gauche/droite dans les 5 secondes suivant l'affichage du nom de la station de diffusion sur l'affichage, vous pouvez rechercher une station différente.

Texte radio

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

"Texte Radio" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Texte Radio", puis appuyez sur ENTER. 3 Utilisez le curseur gauche/droite pour sélectionner "Marche", puis appuyez sur ENTER.

• Pendant la réception d'une station émettant du RDS, les textes transmis seront affichés.
• Si aucune donnée de texte n'est transmise, le message "NO TEXT DATA" s'affiche.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Modification du mode de synchronisation (mode réglage)

Vous pouvez changer de mode de syntonisation pour rechercher des stations FM et AM. Si vous ne pouvez pas régler automatiquement avec le mode "Automatique", passez alors au mode "Manuel" et effectuez le réglage manuellement.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Mode Réglage", puis appuyez sur ENTER. 3 Utilisez le curseur gauche/droite pour sélectionner le mode de syntonisation, puis appuyez sur ENTER.

Automatique:	Recherche et accord automatiques sur une station radio receivable.
Manuel:	Accord manuel de la fréquence une étape à la fois à chaque fois que vous appuyez sur la touche.

• Vous pouvez également sélectionner le mode de syntonisation en appuyant sur MODE sur l'appareil principal.

Réglage des stations et préréglage automatique des stations (mém. prérégl. auto)

Un maximum de 56 stations radio peut être automatiquement préréglé.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Mém. prérégl. Auto", puis appuyez sur ENTER. 3 Appuyez sur ENTER.

L'appareil commence à syntoniser les stations radio automatiquement et à les prérégler.

• Lorsque le préréglage est terminé, la mention "Terminé" s'affiche pendant environ 5 secondes et l'écran du menu d'options s'éteint.

• La mémoire de préréglage est écrasée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Préenregistrement de la station radio actuelle (mém. Préenregistrements)

Vous pouvez prerégler vos stations radio préférées afin de les retrouver plus facilement.

Vous pouvez prérégler jusqu'à 56 stations.

1 Accordez la station émettrice que vous souhaitez prérégler. ("Écoute de diffusion FM/AM" (p. 79)) 2 Appuyez sur OPTION.

L'écran de menu d'options s'affiche.

3 Utilisez le curseur haut/bas pour sélectionner "Mém. Préréglages", puis appuyez sur ENTER.

La liste des canaux prédéfinis s'affiche.

4 Utilisez le curseur haut/bas pour sélectionner le canal que vous souhaitez préréglé, puis appuyez sur ENTER.

La station radio actuelle est préréglée.

• Pour préréglir d'autres stations, répétez les étapes 1 à 4.

Écoute des stations préréglées

Utilisez CH/PAGE ▲▼ pour sélectionner la chaîne préréglée souhaitée.

• Vous pouvez également sélectionner les stations de radio préréglées en appuyant sur TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Saisie d'un nom pour la station émettrice préréglée (nom préréglé)

Vous pouvez utiliser le nom de la station radio préréglée ou le modifier. Vous pouvez entrer jusqu'à 8 caractères.

1 Appuyez sur OPTION lorsque la source d'entrée est "Tuner". L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Nom préréglé", puis appuyez sur ENTER. L'écran “Nom préréglée” s'affiche. 3 Utilisez le curseur gauche/droite pour sélectionner le groupe de la station de diffusion que vous souhaitez nommer. 4 Utilisez le curseur haut/bas pour sélectionner la station de diffusion que vous souhaitez nommer, puis appuyez sur ENTER.

5 Utilisez le curseur haut/bas pour sélectionner une étiquette de nom, puis appuyez sur ENTER. L'écran qui vous permet de modifier le Nom pré réglé s'affiche. - Si vous sélectionnez "Paramètres par défaut", l'appareil affiche de nouveau la fréquence. 6 Saisissez les caractères, puis appuyez sur "OK". 7 Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Saut des stations radio préréglées (passer préréglage)

Exécutez la mémoire de prépréréglage automatique pour enregistrer toutes les stations de radio qui peuvent être reçues dans la mémoire. La sélection d'une station de radio est grandement facilitée par le saut de mémoires inutilisées.

1. Appuyez sur OPTION lorsque la source d'entrée est "Tuner".

L'écran de menu d'options s'affiche.

2 Utilisez le curseur haut/bas pour sélectionner "Passer préréglage", puis appuyez sur ENTER.

L'écran "Passer préréglage" s'affiche.

Pour définir les stations à ignorer par groupes

Utilisez le curseur gauche/droite pour sélectionner le groupe de stations de diffusion que vous souhaitez ignorer. Appuyez sur le curseur vers le haut pour sélectionner “Régler * - * sur Passer”, puis appuyez sur ENTER.

Sautez toutes les stations de radio qui sont incluses dans le groupe sélectionné “ - ”.

est le numéro du groupe sélectionné.

Pour définir les stations à ignorer par stations

Utilisez le curseur gauche/droite pour sélectionner le groupe de stations de diffusion que vous souhaitez ignorer. Utilisez le curseur haut/bas pour sélectionner la station de diffusion que vous souhaitez ignorer. Utilisez le curseur gauche/droite pour sélectionner "Passer". La station sélectionnée ne s'affiche pas.

Appuyez sur OPTION pour revenir à l'écran précédent.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Annulation de passer préréglage

1 Lorsque l'écran "Passer prééglage" est affiché, utilisez le curseur gauche/droite pour sélectionner un groupe contenant une station de diffusion pour laquelle vous souhaitez annuler le saut. 2 Utilisez le curseur Haut/Bas pour sélectionner une station de diffusion pour laquelle vous souhaitez annuler le saut. 3 Utilisez le curseur gauche/droite pour sélectionner "Marche". Le saut est annulé.

Remarque

• "Passer préréglage" ne peut pas être annulé pour les groupes.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Écoute de radio internet

• La Radio Internet renvoie aux émissions radio diffusées via Internet. Vous pouvez recevoir des stations Radio Internet en provenance du monde entier.
• Les stations radio Internet sur cet appareil lisent le service de base de données fourni par la station radio TuneIn.
• Les types de format audio et les caractéristiques de lecture prises en charge par cet appareil sont les suivants. Voir "Lecture de radio Internet" (R2 p. 260) pour plus de détails.

WMA MP3 MPEG-4 AAC

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

Eils Annexes

1 Appuyez sur internet RADIO.

• Vous pouvez également appuyer sur ^ (HEOS Music). Utilisez le curseur Haut/Bas pour sélectionner "Radio Internet Tuneln", puis appuyez sur ENTER.

2 Sélectionnez la station que vous souhaitez écouter.

Touches de commande Fonction
►/■*	Lecture / Pause
←►→↑*	Passer à la plage précédente/Passer à la plage suivante
CH/PAGE ▲▼	Passsez à la page précédente/page suivante dans l'affichage de la liste

• Autorisé lors de l'écoute de Podcasts.

• L'affichage passé du titre de la plage au nom de la station de radio, etc., à chaque fois que vous appuyez sur STATUS sur l'appareil principal.

Remarque

• Le service de base de données des stations radio peut être interrompu ou indisponible sans avertissement préalable.

Opérations accessibles dans le menu des options

Ajout des Favoris HEOS (p. 109) Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues) (p. 110) - Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (R 10 p. 111) Réglage de la tonalité (Tonalité) (p. 112) Réglage du retard audio (Délai audio) (p. 113) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 114) - Lecture de la même musique dans toutes les zones (Toutes zones stéréo) (p. 115) - Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP) (p. 116)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Contenus Connexions

Réglages Conseils Annonce

Lecture de fichiers stockés sur un ordinateur ou un stockage NAS

Suivez cette procédure pour lire les fichiers audio ou les listes de lecture sur des serveurs de fichiers DLNA connectés à votre réseau.

1 Appuyez sur ^ (HEOS Music). 2 Utilisez le curseur haut/bas pour sélectionner "Serveurs de musique", puis appuyez sur ENTER.

3 Sélectionnez le nom de votre PC en réseau ou du serveur NAS (Network Attached Storage).

4 Parcourez la musique sur votre PC/NAS et sélectionnez une musique à dire.

• Quand vous sélectionnez une musique à, on vous demandera comment vous pouvez écouter toute musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions

Réglages Conseils Annette

5 Utilisez le curseur haut/bas pour sélectionner "jouez maintenant" ou "jouer & remplacer la file d'attente", puis appuyez sur ENTER.

La lecture débute.

Touches de commande Fonction

▶/II	Lecture / Pause
I←→I	Précédent / Suivant
CH/PAGE ▲▼	Passez à la page précédente/page suivante dans l'affichage de la liste

• L'affichage passé du titre de la plage, au nom de l'artiste, puis au titre de l'album à chaque fois que vous appuyez sur STATUS sur l'appareil principal.
• Lorsqu'un fisquier WMA (Windows Media Audio), MP3 ou MPEG-4 AAC contient des images de l'album, celles-ci peuvent ettre affichees pendant la lecture du fisquier.
• Si vous utilisez une version 11 ou ultérieure de Windows Media Player, il est possible d'afficher l'album pour les fichiers WMA.

Remarque

• Lors de la lecture de fichiers musicaux avec votre ordinateur ou stockage NAS connecté via le réseau LAN sans fil, l'audio peut être interrompu en fonction de votre environnement LAN sans fil. Dans ce cas, connectez à l'aide d'un LAN cable. L'ordre dans lequel les plages/fichiers sont affichés dépend des paramètres du serveur. Si les plages/fichiers ne sont pas affichés dans l'ordre alphabétique à cause des spécifications du serveur, il se peut que la recherche par la première lettre ne fonctionne pas correctement.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Opérations accessibles dans le menu des options

• "Réglage de l'audibilité des dialogues et voix (Amélior. Dialogues)" (p. 110)
• Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal) (p. 111) Réglage de la tonalité (Tonalité) (p. 112)
• Réglage du retard audio (Délai audio) (p. 113) Affichage de la vidéo voulue lors de la lecture audio (Select. Video) (p. 114) -Lecture de la même musique dans toutes les zones (Toutes zones stéréo)" (p. 115)
• Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (Présélection des HP) (p. 116)

Panneau avant

Affichage

Panneau arrête

Telekommande

Télécommande

Réglag

Obtenir HEOS app

Depuis HEOS App, vous pouvez utiliser de nombreux services de diffusion de musique en ligne. Plusieurs options s'offrent à vous selon votre situation géographique.

Téléchargez HEOS App sur iOS ou Android en recherchant "HEOS" sur l'App Store, sur Google Play ou sur Amazon Appstore.

Réglages Conseils Anneke

Compte HEOS

Vous pouvez enregistrer un compte HEOS sur "Compte HEOS" (p. 210) dans le menu de cet appareil ou en cliquant sur l'onglet "Musique", icône "Réglages" - dans le HEOS App.

Qu'est-ce qu'un compte HEOS?

Un Compte HEOS est un compte principal ou "porte-clé" qui vous permet de contrôler tous les services de musique HEOS à l'aide d'un identifiant et un mot de passe unique.

Grâce à ce Compte HEOS, il vous suffit d'entrer votre identifiant et votre mot de passe une seule fois pour tous les services de musique. Cela vous permet une utilisation rapide et facile de l'application sur différents dispositifs.

Il vous suffit de vous identifier sur votre Compte HEOS depuis n'importe quel dispositif, et vous aurez accès à tous vos services de musique associés. Vous pourrez ainsi voir toute historique de lecture et vos listes de lecture, même chez des amis qui écouteient leur musique sur leur propre système HEOS.

Se créer un compte HEOS

À votre première utilisation d'un service de musique depuis le menu "Musique" principal de HEOS App, il vous sera demandé de créer un Compte HEOS.

Modifier son compte HEOS

1. Appuyez sur l'onglet "Musique". 2. Sélectionnez l'icône Réglages en haut à gauche de l'écran. 3. Sélectionnez "Compte HEOS". 4. Changez votre zone géographique, votre mot de passe, supprimez votre compte ou déconnectez-vous.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Lecture depuis des services de diffusion de musique

Un service de musique est une société de musique en ligne qui permet un accès à de vastes collections musicales par le biais d'une souscription gratuite et/ou payante. Plusieurs options s'offrent à vous selon votre situation géographique.

Remarque

• L'application et la marque HEOS ne sont associées à aucun fabricant d'appareil mobile. La disponibilité des services de musique peut varier selon les régions. Il est possible que tous les services ne soient pas disponibles au moment de l'achat. Certains services peuvent être ajoutés ou supprimés de temps à autre en fonction de décisions des fournisseurs de services de musique ou d'autres personnes.

Sélectionner une pièce/un dispositif

Appuyez sur l'onglet "Pièces" et sélectionnez "Denon AVR-S970H" s'il existe plusieurs produits avec HEOS intégré.

• Appuyez sur l'icône en haut à droite de l'écran pour changer le mode éditeur. Vous pouvez modifier le nom affiché.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Sélectionner le morceau ou la station depuis les différentes sources musicales

Appuyez sur l'onglet "Musique" pour sélectionner une source musicale.

• Tous les services musicaux affichés sont susceptibles de ne pas être disponibles dans votre région.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Annonce

2 Parcourir les musiques à.

Après avoir sélectionné un morceau ou une station de radio, l'application vous redirigera automatiquement sur l'écran "Lecture en cours".

• Lorsque vous sélectionnez un morceau, on vous demandera comment vous pouvez écouter la musique.

Jouez maintainant :	Insère l'élement dans votre liste de lecture en cours après le morceau en cours pour qu'il soit lu immédiatement.
Jouer & Remplacer la file d'attente :	Vide la liste de lecture et litimmédiatement l'élement sélectionné.
Jouer la prochaine :	Insère l'élement à la liste après le morceau en cours et le lit une fois la chanson en cours terminée.
Ajouter à la fin de la liste de lecture :	Ajoute l'élement directement à la fin de la liste.

• Lorsque vous sélectionnez une station de radio, les éléments suivants s'affichent.

Jouez maintainant :	Permet de生存 immédiatement l'élement選tionné.
Ajouter aux favoris HEOS :	Ajoute aux favoris HEOS.

Contenus Connexions

Réglages Conseils Annonce

Écouter la même musique dans plusieurs pièces

Ce système est un véritable système audio multi-pièces. Vous pouvez créer un ou plusieurs groupes HEOS pour synchroniser automatiquement la lecture audio entre plusieurs produits avec HEOS intégré afin que la musique jouée dans les différentes pièces soit parfaitement synchronisée et ait toujours un son étonnant! Vous pouvez facilement ajouter jusqu'à 32 produits à votre système au total. Vous pouvez regrouper jusqu'à 16 produits individuels pour qu'ils jouent le même morceau de manière totalement synchronisée.

Regrouper des pièces

1. Appuyer et maintenir votre doigt sur la pièce qui ne diffuse pas de musique. 2. Faites-la glisser jusqu'à la pièce qui diffuse de la musique et relâchez. 3. Les deux pièces seront ainsi regroupées en un unique groupe de dispositifs et elles diffuseront la même musique parfaitement synchronisée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Dégrouper des pièces

1 Appuyez et maintenez votre doigt sur une pièce que vous voulezPTRirer d'un groupe. 2 Faites-la glisser hors du groupe et relâchez.

Remarque

• Vous ne pouvez pas retirer la première pièce qui diffusait de la musique avant la création du groupe.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Annonce

Regrouper toutes les pièces (mode soit)

Voussoupiezfacemlementregrouper16piècesenmodeSoirée d'un simple“rapprochement”desdoigts.

Placez deux doigts sur l'écran, sur la liste des pièces. Rapprochez rapidement vos doigts et relâchez. Toutes les pièces seront regroupées et diffuseront la même musique parfaitement synchronisée.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Annonce

Dégrouper toutes les pièces

Vous pouvez aisément dégrouper toutes les pièces et quitter le mode Soirée d'un simple "écartement" des doigts.

1 Placez deux doigts serrés sur l'écran, sur la liste des pièces. 2 Séparez-les rapidement et relâchez. 3 Toutes vos pièces seront dégroupées.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction airplay

Les fichiers musiques stockés sur votre iPhone, iPod touch, iPad ou iTunes peuvent être lus sur cet appareil via le réseau.

• La source d'entrée basculera sur "HEOS Music" au démarrage de la lecture AirPlay.
• Vous pouvez arrêter la lecture d'AirPlay en Choosing une autre source d'entrée.
• Pour voir en même temps les noms du titre et de l'artiste, appuyez sur STATUS sur l'appareil principal.
• Pour savoir comment utiliser iTunes, consultez également l'aide d'iTunes.
• L'écran peut être différent selon le Système d'exploitation et les versions du logiciel.

Cet appareil prend en charge airplay 2.

Synchronise plusieurs appareils/enceintes compatibles avec AirPlay 2 pour une lecture simultanée.

• Cet appareil prend en charge AirPlay 2 et nécessite iOS 11.4 ou une version ultérieure.

Routeur

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions

are

Eils Annexes

Lecture de titres de votre iphone, ipod touch ou ipad

Si vous mettez à jour votre “iPhone/iPod touch/iPad” avec iOS 10.0.2 ou une version plus récente, vous allez pouvoir diffuser en continu la musique enregistrée dans votre “iPhone/iPod touch/iPad” directement vers cet appareil.

1 Connectez votre iPhone, iPod touch ou iPad Wi-Fi au même réseau que cet appareil. - Pour plus de détails, voir le manuel de votre appareil. 2 Lisez les titres de votre iPhone, iPod touch ou iPad.

Icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

Appuyez sur l'icône AirPlay pour sélectionner cet appareil.

[Exemple] iOS 15

[Exemple] iOS 10

Lecture de la musique itunes avec cet appareil

1 Installez iTunes 10 ou une version plus récente sur un Mac ou un PC sous Windows connecté au même réseau que cet appareil. 2 Allumez cet appareil.

Réglez "Commande réseau" sur "Toujours actif" pour cet appareil. (p. 206)

Remarque

• Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille. Lancez iTunes et cliquez sur l'icône AirPlay pour sélectionner l'appareil principal.

iTunes

4 Choisissez un morceau et cliquez pour lancer la lecture dans iTunes.

La musique va être transmise en continu vers cet appareil.

Panneau avant

Affichage

Panneau arrête

Telecommande

Remarque

• Pendant la lecture avec la fonction AirPlay, le son est restitué au niveau sonore régulé sur l'iPhone, l'iPod touch ou l'iPad ou dans iTunes. Vous devez baisser le volume de l'iPhone, de l'iPod touch, de l'iPad ou d'iTunes avant de lancer la lecture, puis le régler au niveau adéquat.

Lisez un morceau depuis votre iphone, votre ipod touch ou votre ipad sur plusieurs appareils synchronisés (airplay 2)

Voussousynchroniserdesmorceauxd'uniPhone, d'un iPod touch ou d'uniPad sousiOS11.4ou une versionulterieue avecplusieupeareils qui prennt en chargeAirPlay2 pour une lecture simultanee.

Lisez les titres de votre iPhone, iPod touch ou iPad. L'icône AirPlay s'affiche sur l'écran de l'iPhone, iPod touch ou iPad.

Panneau avant

Affichage

Panneau arrête

Télécommande

2 Appuyez sur l'icône airplay pour sélectionner cet appareil.

Affiche une liste des appareils/enceintes utilisables sur le même réseau.

• Un cercle s'affiche à droite des appareils compatibles avec AirPlay 2.

3 Appuyez sur les appareils/enceintes que vous souhaitez utiliser.

• Vous pouvez sélectionner plusieurs appareils compatibles avec AirPlay 2.

Contenus Connexions

Réglages Conseils Annonce

Fonction spotify connect

Spotify, c'est toute la musique dont vous avez besoin. Des millions de morceaux disponibles instantanément. Cherchez simplement la musique que vous aimez, ou laissez Spotify vous jouer quelque chose de génial. Spotify fonctionne sur votre téléphone, votre tablette, votre ordinateur et les enceintes de votre domicile. Ainsi, vous aurez toujours la bande son parfaite pour ce que vous faites. Vous pouvez désormais profiter de Spotify avec votre compte gratuit ainsi qu'avec Your compte Premium. Utilisez Your telephone, tablette ou ordinateur comme une télécommande pour Spotify.

Accédez à www.spotify.com/connect pour découvrir comment Le logiciel Spotify est soumis à des licences de tiers représentées ici: www.spotify.com/connect/third-party-licenses

Serveur Spotify

Panneau avant

Affichage

Panneau arrête

Télécommande

Fonctions pratiques

Contenus Connexions

Réglages Conseils Anneke

Ajout des favoris HEOS

1 Pendant la diffusion du content, appuyez sur OPTION. L'écran de menu d'options s'affiche. 2 Utilisez le curseur haut/bas pour sélectionner "Ajouter aux favoris HEOS", puis appuyez sur ENTER.

Lecture des favoris HEOS

1 Appuyez sur Ψ (HEOS Music). 2 Utilisez le curseur haut/bas pour sélectionner "Favoris HEOS", puis appuyez sur ENTER.

3 Parcourez le contenu et sélectionnez une musique à dire.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annexe

Suppression des favoris HEOS

1 Lorsque la liste des Favoris HEOS est affichée, utilisez le curseur haut/bas pour sélectionner l'élément que vous voulez supprimer des Favoris HEOS, puis appuyez sur OPTION. 2 Utilisez le curseur haut/bas pour sélectionner "Enlever de vos favoris HEOS", puis appuyez sur ENTER.

Réglage de l'audibilité des dialogues et voix (amélior. dialogues)

Cette fonction permet de régler la bande de fréquences du canal central pour améliorer le dialogue des films et lessons vocaux en musique pour une écoute plus facile.

1 Appuyez sur OPTION. Un écran de menu d'options s'affiche. - Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER. 2 Utilisez le curseur haut/bas pour sélectionner "Amélior. Dialogues", puis appuyez sur ENTER. L'écran "Amélior. Dialogues" s'affiche. 3 Utilisez le curseur gauche/droite pour sélectionner. Your effet d'amélioration préféRED.

Bas / Moyen / Haut :	Améliore le dialogue et lessons vocaux.
Arrêt (Défaut) :	N'améliore pas le dialogue ou lessons vocaux.

4 Appuyez sur ENTER.

• Les réglages "Amélioration Dialogues" sont mémorisés pour chaque source.
• Le réglage en est impossible quand le mode audio est sur "Direct", "Virtual" ou "Pure Direct".

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annexes

Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (réglage niv. canal)

Le volume de chaque canal peut être modifié pendant que vous écoutez de la musique. Vous pouvez définir ceci pour chaque source d'entrée.

1 Appuyez sur OPTION. Un écran de menu d'options s'affiche. - Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER. 2 Utilisez le curseur haut/bas pour sélectionner "Réglage niv. Canal", puis appuyez sur ENTER. L'écran "Réglage niv. Canal" s'affiche. 3 Utilisez le curseur haut/bas pour sélectionner le canal que vous souhaitez régler.

4 Utilisez le curseur gauche/droite pour régler le volume.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

Utilisez le curseur haut/bas/gauche/droite pour sélectionner "Quitter", puis appuyez sur ENTER.

• Sélectionnez "Réinitialisez" et appuyez sur ENTER si vous souhaitez restaurer les valeurs de réglage des différents canaux à "0.0 dB" (Défaut).
• Le volume du casque audio peut être réglé lorsque des écouteurs sont connectés.
• Les réglages "Réglage niv. canal" sont mémorisés pour chaque source d'entrée.
• Vous ne pouvez définir ceci que pour les enceintes qui produisent l'audio. En outre, vous ne pouvez pas effectuer ces réglages lorsque dans le menu "Sortie audio HDMI" est réglé sur "TV".

Panneau avant

Affichage

Panneau arrête

Télécommande

Réglage de la tonalité (tonalité)

Ajustez la qualité tonale du son.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez le curseur haut/bas pour sélectionner "tonalité", puis appuyez sur ENTER.

L'écran "Tonalité" s'affiche.

3 Utilisation du curseur gauche/droite pour activer ou désactiver la fonction de contrôle de la tonalité.

Marché :	Permettre les réglages de tonalité (graves, aigus).
Arrêt (Défaut) :	Lecture sans réglages de tonalité.

4 Sélectionnez "marche" à l'étape 3 et appuyez sur le curseur bas pour sélectionner la plage sonore à régler.

Graves: Réglage des graves.

Aigus: Réglage des aigus.

5 Utilisez le curseur gauche/droite pour régler la tonalité, puis appuyez sur ENTER.

-6 dB - +6 dB (Défaut: 0 dB)

• Les réglages "Tonalité" sont mémorisés pour chaque source d'entrée.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Cet élément ne peut pas être défini lorsque "Dynamic EQ" est réglé sur "Marche". (p.164)
• Vous ne pouvez pas régler ceci si aucun signal audio n'est entré ou si dans le menu "Sortie audio HDMI" est réglé sur "TV". (p. 167)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annexe

Réglage du retard audio (délai audio)

Compense le décalage entre l'image et l'audio.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez le curseur haut/bas pour sélectionner "délai audio", puis appuyez sur ENTER.

L'écran "Délai audio" s'affiche.

3 Utilisez le curseur gauche/droite pour activer/désactiver la fonction de synchronisation automatique des lèvres.

Marche

(Defaut) :

Ajuste automatiquement le temps de traitement audio pour compenser les retards de synchronisation audio/vidéo d'un téléviseur compatible avec Sync. Labiale auto.

Arrêt : Ne pas ajuster automatiquement.

4 Appuyez sur le curseur bas pour sélectionner "ajuster" si le décalage entre l'image et le son doit être corrigé manuellement, puis utilisez le curseur gauche/droite pour régler le décalage.

0 ms - 500 ms (Défaut : 0 ms)

• Les réglages "Délai audio" sont mémorisés pour chaque source d'entrée.
• Selon les spécifications de votre téléviseur, il est possible que la correction automatique ne puisse pas être effectuée, même lorsque "Sync. labiale auto" est réglé sur Marche".
• Vous pouvez également ajuster finement la valeur de correction du retard définie par "Sync. labiale auto".

Panneau avant

Affichage

Panneau arrête

Télécommande

Connections Connexions

Réglag

Affichage de la vidéo voulue lors de la lecture audio (sélect. video)

Cet appareil peut afficher des vidéos d'une source différente sur le téléviseur pendant la lecture audio. Vous pouvez définir ceci pour chaque source d'entrée.

Sources d'entrée prises en charge :

CD* / Tuner / HEOS Music / Phono

• Ce réglage est impossible lorsque la borne HDMI est attribuée.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez le curseur haut/bas pour sélectionner "select. video", puis appuyez sur ENTER.

L'écran "Select. Video" s'affiche.

3 Utilisez le curseur gauche/droite pour sélectionner le mode de sélection vidéo.

Arrêt

(Defaut) :

Désactive le mode Sélect. Video.

Marche: Active le mode Sélect. Video.

4 Si vous avez sélectionné "Marché" à l'étape 3, appuyez sur le curseur vers le bas et sélectionnez "Source". 5 Utilisez le curseur gauche/droite pour sélectionner la source d'entrée de la vidéo que vous souhaitez reproductive, puis appuyez sur ENTER.

• Les réglages "Délect. Vidéo" sont mémorisés pour chaque source d'entrée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Lecture de la même musique dans toutes les zones (toutes zones stéréo)

Vous pourrez écouter la musique en cours de lecture dans la MAIN ZONE simultanément en ZONE 2 (pièce différente).

Cette fonction est utile lorsque vous souhaitez profiter de la même musique en même temps dans plusieurs pièces lors d'une soirée, ou si vous souhaitez écouter la même musique d'ambiance dans toute la maison.

1 Appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

2 Utilisez le curseur haut/bas pour sélectionner "toutes zones stéréo", puis appuyez sur ENTER.

L'écran "Toutes zones stéreo" s'affiche.

3 Sélectionnez "démarrer" et appuyez ensuite sur ENTER.

La source d'entrée de ZONE2 est commutée sur la même source d'entrée que pour MAIN ZONE, et la lecture commence dans le mode Toutes zones stéréo.

1 Pendant la lecture en mode toutes zones stéréo, appuyez sur OPTION.

Un écran de menu d'options s'affiche.

• Lorsque la source d'entrée est sur "HEOS Music", un menu Options est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER.

3 Sélectionnez "arrêt" et appuyez ensuite sur ENTER.

• Le mode "Toutes zones stéreo" est annulé, même lorsque l'alimentation de MAIN ZONE est hors tension.
• En mode "Toutes zones stéreo", seuls les modes son "Multi Ch Stereo" et "Stereo" peuvent être sélectionnés. Lorsque "Sortie audio HDMI" est défini sur "TV", le mode Toutes zones stéreo n'est pas disponible. (20 p. 167)
• Enregistrez l'état de lecture du mode Toutes zones stéreo dans la fonction de la désélection rapide pour activer la lecture simple en mode Toutes zones stéreo d'une simple pression.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anceke

Modification des paramètres d'enceinte pour les adapter à l'environnement d'écoute (présélection des HP)

Vous pouvez enregistrer deux réglages d'enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

1 Appuyez sur OPTION. Un écran de menu d'options s'affiche. - Lorsque la source d'entrée est sur "HEOS Music", un menu Option est affiché pour la musique en ligne. Sélectionnez "Options AVR" et appuyez ensuite sur ENTER. 2 Utilisez le curseur haut/bas pour sélectionner "Présélection des HP", puis appuyez sur ENTER. L'écran "Présélection des HP" s'affiche. 3 Utilisez le curseur gauche/droite pour définir la présélection.

Présélection 1

Utilisez Présélection 1.

(Defaut) :

Présélection 2 : Utilisez Présélection 2.

• Vous pouvez utiliser cette fonction dans les cas suivants.
• Àprouv avoir régèle “Présélection des HP” sur “Présélection des HP 2”, réglez manuellement les paramètres des enceintes.
• Enregistrez le résultat dans "Présélection des HP 2" après avoir exécuté Conf. Audyssey pour la deuxième fois.

Panneau avant

Affichage

Panneau arrête

Telekommande

Télécommande

Réglag

as Conseils Anneke

Sélection d'un mode d'écoute

Cet appareil vous permet de profiter de différentes sortes de contenu surround et stéréo.

Les formats audio multi-canaux sont fournis sur les formats de disque de musique ou films populaires, tels que Blu-ray et DVD. Ils sont également pris en charge par la diffusion numérique, et même les films et la musique en diffusion via Internet à partir de services d'abonnement Internet.

Cet appareil prend en charge la lecture de la plupart de ces formats audio multi-canaux. Il prend également en charge la lecture surround des autres formats audio, tels que l'audio stéréo 2 canaux.

• Pour connaître les formats audio enregistrés sur un disque, voir la pochette ou l'étiquette de celui-ci.

Panneau avant

Affichage

Panneau arrête

Télécommande

1 Appuyez sur MOVIE, MUSIC ou GAME pour sélectionner un mode audio.

MOVIE :	Bascule sur le mode audio qui convient pour profiter des films et des programmes TV.
MUSIC :	Bascule sur le mode audio qui convient pour profiter de la musique.
GAME :	Bascule sur le mode audio qui convient pour profiter de yeux.

• Le bouton MOVIE, MUSIC ou GAME mémorise le dernier mode audio sélectionné pour ce bouton. Le fait d'appuyer sur MOVIE, MUSIC ou GAME appelle le mode audio sélectionné lors de la lecture précédente.
• Si le contenu diffusé ne prend pas en charge le mode audio sélectionné précédemment, le mode audio approprié correspondant au contenu est sélectionné automatiquement.
• Vous pouvez également sélectionner le mode de son en appuyant sur SOUND MODE sur l'appareil principal.

Passage au mode audio

• Appuyez sur MOVIE, MUSIC ou GAME pour afficher une liste des modes audio qui peuvent être sélectionnés. Chaque fois que vous appuyez sur MOVIE, MUSIC ou GAME, le mode audio change.
• Lorsque la liste est affichée, vous pouvez également utiliser le curseur gauche/droite pour sélectionner un mode sonore.
• Testez différents modes audio et profitez d'un mode audio par le biais du mode que vous préférez.

• Configurez le mode surround sur Dolby Atmos/Surround lorsque vous lisez du contenu encodé en Dolby Atmos. Dolby Atmos/Surround offre l'expérience optimale de lecture à partir de sources Blu-ray et de diffusion codées avec Dolby Atmos ainsi que du contenu basé sur des chaînes. Le réglage par défaut de ce récepteur est Dolby Atmos/Surround.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annexe

Lorsque MOVIE est enforcé, cet appareil offre non seulement des modes audio conformes aux formats enregistrés sur les disques tels que Dolby et DTS, mais aussi des types de modes élargis qui sont compatibles avec la configuration de vos enceintes, ainsi que des "Mode d'écoute original" qui crée une atmosphère de Rock Arena, Jazz Club, etc.

Lecture directe

Le flux audio enregistré dans la source est lu tel quel.

1 Utilisez PURE pour sélectionner "Direct".

La lecture en direct commence.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Ce mode permet la lecture avec un son de toute valeur qualité que dans le mode de lecture directe.

Ce mode est éteint l'affichage de l'appareil principal. Cela supprime les sources parasites qui peuvent affecter la qualité sonore.

Utilisez PURE pour sélectionner "Pure Direct".

L'écran s'assombrit et la lecture Pure Direct commence.

• En modes audio Direct et Pure Direct, les éléments suivants ne peuvent pas être réglés.

Améliorer. Dialogues (p. 110) Tonalité (p. 112) - Restaurer (p. 161) - MultEQ® (p. 163) Dynamic EQ (p. 164) Dynamic Volume (p. 165) EQ graphique (p. 165)

Remarque

• Lorsque le mode Pure Direct a été sélectionné, l'affichage s'éteint après environ 5 secondes.

Ce mode détecte le type de signal d'entrée numérique et sélectionne automatiquement le mode correspondant pour la lecture.

Lancez la lecture stéréo lorsque le signal d'entrée est PCM. Lorsque le signal d'entrée est Dolby Digital ou DTS, la musique est lu en fonction du numéro de canal correspondant.

1 Utilisez PURE pour sélectionner "Auto".

La lecture surround auto démarre.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions

Réglages Conseils Annette

Description des types de mode audio

Mode audio Dolby

Type de mode audio Description
Dolby Atmos	Sélectionnez ce mode pour lire le contenu codé avec Dolby Atmos. Si vous avez précédemment sélectionné un autre mode audio, Sélectionnez de nouveau ce mode pour lire le contenu Dolby Atmos. Il décode le contenu Dolby Atmos et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créant des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez des enceintes de plafond et/ou des enceintes compatibles Dolby Atmos pour creator un champ acoustique tridimensionnel. Vous peuvent bénéficier d'une expérience audio immésive à partir des configurations d'enceintes traditionnelles qui n'utilisent pas d'enceintes de plafond ou compatibles Dolby Atmos en sélectionnant la fonction Virtualiseur de HP.
Dolby TrueHD Sélectionnez ce mode pour lire le contenu codé avec Dolby TrueHD en 192 kHz/96 kHz.
Dolby Digital Plus Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital Plus.
Dolby Digital Sélectionnez ce mode pour lire le contenu codé avec Dolby Digital.
Dolby Surround	Ce mode utilise Dolby Surround Upmixer pour étendre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes de plafond telles des enceintes centrales supérieures pour creator un champ acoustique tridimensionnel.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Mode audio DTS

Type de mode audio Description
DTS Surround Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en DTS.
DTS-HD Vous pouvez selectionner ce mode lorsque vous lisez des sources enregistrées en DTS-HD.
DTS:X Vous pouvez selectionner ce mode lors de la lecture de contenu codé avec DTS:X. Il décode le contenu DTS:X et ses données de positionnement en temps réel et permet d'émettre le son par les haut-parleurs appropriés, créé des images audio naturelles indépendamment de la disposition de l'enceinte. Utilisez les enceintes hautes pour creator un champ acoustique tridimensionnel.
DTS Neural:X	Ce mode utilise DTS Neural:X Upmixer pour éndre diverses sources en canaux multiples naturels et réalistes pour la lecture. Utilisez les enceintes hautes comme des enceintes avant-haut pour creator un champ acoustique tridimensionnel.
DTS Virtual:X*1*2	Ce mode utilise DTS Virtual:X avec la fonctionnalité supérieure virtuelle et supérieure surround pour délivrer un son tridimensionnel lorsque les enceintes supérieures ne sont pas utilisées.

*1 Vous ne pouvez pas sélectionner ici lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. *2 Vous devez sélectionner ceci lorsque les enceintes supérieures, plafond et Dolby Atmos Enabled ne sont pas utilisées.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Annonce

Mode audio multicanaux PCM

Type de mode audio Description

Multi Ch In Vous pouvez sélectionner ce mode lorsque vous lisez des sources multi-canaux PCM.

Mode audio original

Type de mode audio Description
Multi Ch Stereo Ce mode permet de profiter d'un son stéréo en provenance de toutes les enceintes.
Rock Arena Ce mode reproduit l'atmosphère d'un concert dans un stade.
Jazz Club Ce mode simule l'expérience d'être dans un club de jazz intimiste.
Mono Movie	Ce mode fonctionne avec les sources audio monaurales et fournit un effet sonore surround. Pour un équilibre des canaux et des effets sonores optimaux, connectez la source monaurale aux deux entrées audio (G/D) avant.
Video Game Ce mode fournit un son surround dynamique excitant avec vos yeux-video préférés.
Matrix Ce mode ajoute un effet de sono surround spacieux avec des sources de musique stéréo.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annonce

Mode audio auto

Type de mode audio Description

Auto

Dans ce mode, le type d'entrée de signal numérique, par exemple Dolby Digital, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Atmos, DTS, DTS-HD, DTS:X, DTS-ES, PCM (multi-canaux) est détecté, et le mode de lecture passa automatiquement au mode correspondant. Si le signal d'entrée est analogique ou PCM (2 canaux), la lecture stéréo est utilisée. Pour le Dolby Digital ou DTS, la musique est lui en fonction du numéro de canal correspondant.

Mode audio stéréo

Type de mode audio Description

Stereo Ce mode lit l'audio stéreo 2 canaux sans traitement de son surround supplémentaire. • Le son est émis par les enceintes avant gauche et droite et par le subwoofer, s'il est connecté. • Lorsque les signaux multi-canaux sont utilisés, ils sont mélangés à l'audio 2 canaux etlus sans traitement de son surround supplémentaire.

Mode audio direct

Type de mode audio Description
Direct Ce mode lit l'audio comme enregistré dans la source.
Pure Direct Ce mode lit un son	de qualité encore plus élevé que le mode “Direct”. Les circuits suivants sont à l'accêt afin d'améliorer encore plus la qualité du son. • Affichez le circuit du tímein du corps principal (l'affichage passera en position arrêt.)

Panneau avant

Affichage

Panneau arrête

Télécommande

Mode son qui peut être sélectionné pour chaque signal d'entrée

• Vous pouvez sélectionner les modes audio suivants à l'aide des touches MOVIE, MUSIC et GAME.
• Ajustez l'effet de champ sonore avec le menu "Paramètres surround" pour profiter du son surround comme vous aimez. (p. 155)

1 2 canaux commeporter également une entrée analogue. 2 Ce mode lit les sources 2 canaux en lecture 5.1 ou 7.1 canaux. Il ne peut pas etre selectionné lorsqu'un casque audio est utilise ou lorsque la configuration des enceintes se situe uniquement sur les enceintes avant. 3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 4 Vous ne pouvez pas seLECTIONner ceci lorsque le signal d'entrée est Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos.

		Signal d'entrée		Mode\Sousche GAMETouch
Multicanaux *5	Stereo	○	○	○
Dolby Digital	Dolby Digital	○	○	○
	Dolby Digital + Dolby Surround *6 ○	○	○
	Dolby Digital + Neural:X *6 ○	○	○
Dolby Digital Plus	Dolby Digital Plus	○	○	○
	Dolby Digital Plus + Dolby Surround *6*7	○	○	○
	Dolby Digital Plus + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○
Dolby TrueHD	Dolby TrueHD	○	○	○
	Dolby TrueHD + Dolby Surround *6*7 ○	○	○
	Dolby TrueHD + Neural:X *6 ○	○	○
	Dolby Atmos *6*8 ○	○
Dolby Atmos Dolby Atmos		○	○	○
DTS	DTS Surround	○	○	○
	DTS + Dolby Surround *6 ○	○	○
	DTS + Neural:X *6 ○	○
	DTS + Virtual:X *3 ○	○

3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. 6 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio. 7 Peut être sélectionné lorsque le signal d'entrée ne contient pas de Dolby Atmos. 8 Peut être sélectionné lorsque le signal d'entrée contient Dolby Atmos.

					Touche GAMETouch
DTS-HD	DTS-HD	○	○	○
	DTS-HD + Dolby Surround *6 ○	○	○
	DTS-HD + Neural:X *6 ○○○
	DTS-HD + Virtual:X *3 ○○○
DTS:X	DTS:X	○	○	○
	DTS:X + Virtual:X *3 ○○○
Multicanaux PCM	Multi Ch In	○	○	○
	Multi Ch In 7.1 *6 ○	○
	Multi In + Dolby Surround *6 ○	○	○
	Multi In + Neural:X *6 ○	○
	Multi In + Virtual:X *3 ○	○
Multicanaux *5	Multi Ch Stereo	○	○	○
	Mono Movie	○
	Rock Arena		○
	Jazz Club		○
	Matrix		○
	Video Game				○

*3 Vous ne pouvez pas sélectionner ceci lorsque vous utilisez un casque audio ou lorsque vous utilisez une configuration d'enceintes à des hauteurs quelconques. 5 Le mode sonore qui peut être sélectionné varie selon le format audio du signal d'entrée et le nombre de canaux. 6 Vous ne pouvez pas sélectionner ceci en conjonction avec un casque audio.

Contenus Connexions

Réglages Conseils Annonce

Affichages sur l'affichage

Indique un décodeur à utiliser. - Dans le cas du décodeur Dolby Digital Plus, "DD+" s'affiche. Indique un décodeur qui génère une sortie audio. - "DSur" indique que le décodeur Dolby Surround est en cours d'utilisation.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Anneke

Fonction de contrôle HDMI

Un ajout récent à la norme HDMI est CEC (Consumer Electronics Control), qui permet le contrôle des signaux d'un appareil pour communiquer avec un autre appareil via la connexion par le câble HDMI.

Procédure de réglage

1 Activez la fonction HDMI Contrôle de cet appareil. Réglez “HDMI Contrôle” sur “Marche”. (p.169) 2 Allumez tous les appareils connectés par le biais du câble HDMI. 3 Activez la fonction HDMI Contrôle pour tous les appareils connectés avec le câble HDMI.

• Veuillez consulter les instructions d'utilisation du dispositif connecté pour vérifier les réglages.
• Si l'un des équipements vient à être débranché, exécutez les étapes 2 et 3.

4 Réglez l'entrée du téléviseur sur l'entrée HDMI connectée à cet appareil.

5 Basculez la source d'entrée de cet appareil pour vérifier que la sortie du lecteur connecté par HDMI est lu correctement. 6 Quand vous mettez le téléviseur en veille, vérifiez que cet appareil passe aussi en veille.

Remarque

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

Panneau avant

Affichage

Panneau arrête

Télécommande

Fonction de minuterie sommeil

Vous pouvez faire en sorte que l'appareil se mette automatiquement en veille à la fin d'un déclenchement programme. Ceci est pratique pour la visualisation et l'écoute avant d'aller se coucher. La fonction de minutesie sommeil est réglable pour chaque zone.

Contenus Connexions

Réglages Conseils Anneke

Utilisation de la minuterie sommeil

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur SLEEP et affichez la durée que vous souhaitez.

• Le témoin SLEEP s'allume sur l'écran et la minuterie sommeil démarre.
• Vous pouvez régler la minuterie sommeil dans la plage de 10 à 120 minutes par paliers de 10 minutes.

Vérification du temps restant

Appuyez sur SLEEP lorsque la minuterie sommeil est en fonctionnement.

Le temps restant s'affiche sur l'écran.

Pour annuler la minuterie sommeil

Appuyez SLEEP pour sélectionner "Off".

Le témoin SLEEP de l'affichage s'éteint.

• Le réglage de la minuterie sometimes est annulé lorsque l'appareil commute en mode veille.

Remarque

• La fonction de minuterie sommeil ne peut pas mettre hors tension les matériels raccordés à cet appareil. Pour mettre ces matériels hors tension, vous devez configurer directement les minuteries de mise en veille de chacun des appareils.

Panneau avant

Affichage

Panneau arrête

Telekommande

Télécommande

Réglag

as Conseils Anneke

Fonction de sélection rapide plus

Vous pouvez enregistrer les différents réglages (sélection de la source d'entrée, volume, mode audio, etc.) à l'aide des boutons QUICK SELECT 1-4.

Vous pouvez appuyer sur l'un des boutons QUICK SELECT définis pour la lecture suivante pour passer aux divers réglages enregistrés en une seule opération.

En sauvegardant sur les touches QUICK SELECT 1 - 4 les réglages fréquemment utilisés, vous pourrez toujours rétablir facilement un même environnement de lecture.

La fonction de sélection rapide peut être mémorisée pour chaque zone.

• La touche QUICK SELECT de l'appareil principal ne peut être utilisée que pour faire fonctionner la MAIN ZONE.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contenus Connexions

Réglages Conseils Anneke

1 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

2 Appuyez sur QUICK SELECT.

Les réglages Sélect rapide du bouton sur lequel vous avez appuyé sont rétablis.

• Les réglages par défaut de la source d'entrée sont indiqués ci-dessous.

MAIN ZONE

Bouton Source d'entrée
QUICK SELECT 1 CBL/SAT
QUICK SELECT 2 Blu-ray
QUICK SELECT 3 Game
QUICK SELECT 4 HEOS Music

ZONE2

Bouton	Source d'entrée
QUICK SELECT 1 CBL/SAT
QUICK SELECT 2 -
QUICK SELECT 3 -
QUICK SELECT 4 HEOS Music

• Dans les réglages d'usine par défaut, le volume n'est pas réglé sur la Fonction de la sélection rapide plus.

Reportez-vous à "Modification des réglages" pour enregistrer le volume dans la Fonction de sélection rapide plus. (35 p. 134)

Panneau avant

Affichage

Panneau arrête

Télécommande

1 Sélectionnez le réglage souhaité pour les éléments ci-dessous.

Le paramétrage suivant depuis ① vers ⑦ peut être mé memorisé pour MAIN ZONE, et le paramétrage ① et ② peut être mé memorisé pour ZONE2.

① Source d'entrée (p. 65) ② Volume (p. 66) ③ Mode son (p. 117) ④ Audyssey (Audyssey MultEQ®, Audyssey Dynamic EQ®, Audyssey Dynamic Volume®) (p. 163) ⑤ “Restorer” (p. 161) ⑥ “Ajuster le volume de chaque canal pour le faire correspondre à la source d'entrée (Réglage niv. Canal)” (p. 111) ⑦ "Affichage de la vidéo voulue lors de la lecture audio (Select. Video)" (p. 114) ⑧ “Toutes zones stéréo” (p. 115) ⑨ "Présélection des HP" (p. 116) ⑩ "Sortie vidéo HDMI" (p. 172) ⑪ "Réglages de partage audio du téléviseur" (p. 135)

• Maintenez enfoncé QUICK SELECT quand une station radio est en cours de réception et en cours de lecture à l'aide d'une des sources suivantes, la station radio actuelle est mémorisée.
• Tuner / Station radio Internet / Spotify

2 Appuyez sur MAIN ou ZONE2 pour sélectionner la zone d'opération avec la télécommande.

Le bouton pour la zone sélectionnée s'allume.

3 Maintenez enforcé le QUICK SELECT souhaité jusqu'à ce que "QUICK* memory" ou "Z2 QUICK* memory" s'affiche.

Les paramètres présents seront mémorisés. * a affiché le numéro de la touche QUICK SELECT enfoncée.

Modifier le nom des sélections rapides

Le nom de sélection rapide de MAIN ZONE affiché sur l'écran du téléviseur ou de cet appareil peut être modifié pour un nom différent. Pour savoir comment changer ce nom, voir "Quick Select Noms". (p. 217)

Contenus Connexions

Réglages Conseils Anneke

Réglages de partage audio du téléviseur

Vous pouvez profiter du même contenu que celui de la MAIN ZONE dans la ZONE2 tout en conservant la lecture surround du contenu provenant du téléviseur ou d'autres appareils de lecture dans la MAIN ZONE avec le format audio d'origine tel que Dolby Atmos. En sauvegardant à l'avance les réglages suivants sur Quick Select, vous pouvez facilement appeler les environnements de lecture à utiliser dans MAIN ZONE et la ZONE2 avec cette fonction.

1 Sélectionnez la source d'entrée à dire dans MAIN ZONE. 2 Appuyez sur ZONE2 ON/OFF sur l'unité principale pour permettre la ZONE2 sous tension. 3 Appuyez sur ZONE2 SOURCE sur l'unité principale pour commuter la source d'entrée de la ZONE2 sur "Source".

Si "Source" est sélectionné comme source d'entrée de la ZONE2, la source d'entrée est modifiée pour refléter celle de MAIN ZONE.

4 Appuyez de manière prolongée sur QUICK SELECT jusqu'à ce que "Quick Select Memory" s'affiche.

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions

Réglages Conseils Annonce

Fonction de verrouillage du panneau

Pour éviter toute utilisation accidentelle de cet appareil, vous pouvez désactiver le fonctionnement des touches sur le panneau avant.

Désactivation de toutes les opérations de touche

1 Appuyez sur Ⓒ tout en maintenant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille. 2 Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "FP/VOL LOCK On". 3 Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de sont désactivées.

Désactivation de toutes les opérations de touche sauf volume

1. Appuyez sur Ⓒ tout en maintenant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille. 2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "FP LOCK On". 3. Appuyez sur STATUS pour entrer le réglage. Toutes les opérations de touches à l'exception de Ø et VOLUME sont désactivées.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

Annulation de la fonction de verrouillage du panneau

1 Appuyez sur tout en maintenant les touches TUNER PRESET CH ^+ et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille. 2 Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "FP LOCK *Off".

(le mode actuellement activé.)

Appuyez sur STATUS pour entrer le réglage.

La fonction de verrouillage du panneau est annulée.

• Même si la fonction de verrouillage du panneau est activée, vous pouvez utiliser l'appareil à l'aide de la télécommande.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Anneke

Fonction de verrouillage à distance

Si vous utilisez un récepteur infrarouge, activez la fonction de verrouillage à distance. Lorsque la fonction est activée, vous ne pouvez pas effectuer des opérations avec la télécommande. Par défaut, cette fonction est désactivée.

Désactivation de la fonction de capteur de la télécommande

1. Appuyez sur tout en maintenant les touches TUNER PRESET CH + et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille. 2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "RC LOCK On". 3. Appuyez sur STATUS pour entrer le réglage. La fonction de réception du témoignage infrarouge est désactivée.

Activation de la fonction du capteur à distance

1 Appuyez sur tout en maintenant les touches TUNER PRESET CH ^+ et ZONE2 SOURCE enfoncées pendant que l'appareil est en mode veille. 2 Appuyez sur TUNER PRESET CH + ou TUNER PRESET CH - pour sélectionner "RC LOCK Off". (le mode actuellement activé.) 3 Appuyez sur STATUS pour entrer le réglage.

La fonction de réception du témoin infrarouge sur l'unité principale est activée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions

are

Eils Annexe

Fonction de contrôle internet

Vous pouvez contrôler et configurer cet appareil à partir d'un écran de contrôle Web sur un navigateur Web.

Routeur

Tablette

• Cet appareil et un PC ou une tablette doivent être correctement connectés au réseau afin d'utiliser la fonction de contrôle Internet. (ICP p. 61)
• En fonction des paramètres de votre logiciel de sécurité, il est possible que vous ne puissiez pas accéder à cet appareil à partir de votre PC. Le cas échéant, modifier les paramètres du logiciel.

Contrôle de l'appareil à partir d'un contrôle web

L'écran de contrôle Web prend en charge les fonctions suivantes.

1. Menu de configuration 2. Réglage ON/OFF de l'alimentation pour chaque zone 3. Commutation de la source d'entrée MAIN ZONE

Écran de contrôle Web Menu initial

• La configuration Audyssey n'est pas prise en charge sur l'écran de contrôle Web. Si vous souhaitez effectuer des mesures, effectuez-les à partir du menu de configuration à l'écran.
• La configuration avancée comprend des réglages destinés à être utilisés par les installateurs personnalisés et ne doit pas être utilisée à d'autres moments.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Anneke

1 Réglez le paramètre "Commande réseau" sur "Toujours actif". (p. 206) 2 Vérifiez l'adresse IP de cet appareil dans le menu "Informations". (p. 202)

Entre l'adresse IP de cet appareil dans la ligne d'adresse de votre navigateur.

Par exemple, si l'adresse IP de cet appareil est "192.168.100.19", entrez "http://192.168.100.19".

Un message d'erreur de confidentialité s'affiche lorsqu'le écran de contrôle Web est ouvert via un navigateur Web. Suivez la procédure ci-dessous pour accéder à l'écran de contrôle Web.

Le message et le comportement sont différents en fonction de votre navigateur Web.

Ouvrez un navigateur Web sur un PC ou une tablette.

Contenus Connexions

Réglages Conseils Annonce

6 Lorsque le menu principal est affiché dans un navigateur Internet, cliquez sur l'objet de menu que vous pouvez utiliser.

Exemple (Chrome) :

Cliquez sur "Advanced" et "Passer à xxx.xxx.xxx.xxx (Adresse IP)" pour ouvrir l'écran de contrôle Web.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions

are

eilsAnnexe

Lecture dans la ZONE2 (différente pièce)

Vous pouvez faire fonctionner cet appareil pour profiter de contenu vidéo et audio dans une pièce (ZONE2) différente de la pièce où se trouve cet appareil (MAIN ZONE).

• Vous pouvez diffuser simultanément la même source à la fois dans la MAIN ZONE et ZONE2.
• Vous pouvez également dire des sources distinctes dans la MAIN ZONE et ZONE2.

■ Connexion de ZONE2 (p. 143)

Connexion 1: Connexion à l'aide d'une borne de sortie d'enceinte (p. 143)

Lecture de la source en ZONE2 (p. 144)

"Lecture simultanée de la même source dans la MAIN ZONE et la ZONE2 (réglage du partage TV audio)" (p. 144)

Lecture de différentes sources dans la MAIN ZONE et la ZONE2

Réglage du volume en ZONE2 (p. 148)

Réglage du volume

"Coupure temporaire du son (Sourdine)" (p. 148)

Contenus Connexions

Réglages Conseils Anneke

Connexion 1: connexion à l'aide d'une borne de sortie d'enceinte

Si "Mode affection" est réglé sur "ZONE2" dans le menu, l'audio de la ZONE2 est produit sur la borne d'enceinte SURROUND BACK. (p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Lecture simultanée de la même source dans la MAIN ZONE et la ZONE2 (réglement du partage TV audio)

Le réglage du partage audio du téléviseur de cet appareil peut être utilisé pour émettre tous les signaux de la ZONE2 en le définissant "Source" comme source d'entrée pour la ZONE2. Lors de la lecture d'une entrée audio provenant d'un téléviseur via ARC ou eARC ou d'une entrée audio provenant d'un appareil de lecture, vous pouvez profiter du format audio d'entrée original, tel que Dolby Atmos, en son surround dans la MAIN ZONE tout en lisant le même contenu dans la ZONE2.

• Seules les commandes de l'unité principale peuvent être utilisées pour définir "Source" comme source d'entrée.

1 Sélectionnez la source d'entrée à dire dans MAIN ZONE. 2 Appuyez sur ZONE2 ON/OFF sur l'unité principale pour permettre la ZONE2 sous tension. Le témoin 22 s'allume.

Contenus Connexions

Réglages Conseils Anneke

3 Appuyez sur ZONE2 SOURCE sur l'unité principale pour commuter la SOURCE d'entrée de la ZONE2 sur "SOURCE

Si "Source" est sélectionné comme source d'entrée de la ZONE2, la source d'entrée est modifiée pour refléter celle de MAIN ZONE. "Source" est le réglage par défaut.

• Les signaux audio suivants peuvent être lus en ZONE2.

Entrée	Sortie
	ZONE2
Audio numérique (HDMI)	○
Audio numérique (coaxial/optique)	○
Audio analogique	○
USB	○
HEOS Music	○
TUNER	○

Panneau avant

Affichage

Panneau arrête

Telekommande

Lecture de différentes sources dans la MAIN ZONE et la ZONE2

1 Appuyez sur ZONE2 pour permettre ZONE2 sous tension. Le bouton ZONE2 s'allume. 2 Appuyez sur POWER pour permettre sous tension l'alimentation de la ZONE2.

Le témoin Z2 s'allume.

• Il est possible de mettre sous tension et hors tension la ZONE2 en appuyant sur ZONE2 ON/OFF directement sur l'appareil.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contenus Connexions

Réglages Conseils Annonce

3 Appuyez sur la touche de sélection de la source d'entrée pour sélectionner la source d'entrée à utiliser.

Le signal audio de la source sélectionnée est transmis à la ZONE2.

• Pour effectuer une opération avec l'appareil principal, appuyez sur ZONE2 SOURCE. Chaque fois que vous appuyez sur ZONE2 SOURCE, la source d'entrée change.
• Les signaux audio suivants peuvent être lus en ZONE2.

Entrée	Sortie
	ZONE2
Audio numérique (HDMI)
Audio numérique (coaxial/optique)
Audio analogue	◯
USB	◯
HEOS Music	◯
TUNER	◯

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions

Réglages Conseils Annexe

Réglage du volume en ZONE2

Panneau avant

Affichage

Panneau arrête

Télécommande

Réglage du volume

1 Appuyez sur ZONE2 pour permettre ZONE2 sous tension. Le bouton ZONE2 s'allume. 2 Utilisez VOLUME▲▼ pour régler le volume.

L'option "Limite volume" est réglée sur "70 (-10 dB)" au moment de l'achat. (p. 216)

• Sélectionnez MASTER VOLUME après avoir appuyé sur ZONE2 SOURCE sur l'appareil principal pour régler le volume.

Coupure temporaire du son (sourdine)

1. Appuyez sur ZONE2 pour permettre ZONE2 sous tension. Le bouton ZONE2 s'allume. 2. Appuyez sur MUTE. Le son est diminué jusqu'au niveau défini pour le paramètre "Niveau sourdine" dans le menu. (p. 217)

• Pour annuler la sourdine, vous pouvez ajuster le volume sonore ou appuyer sur MUTE à nouveau.

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Plan du menu de l'interface graphique

Pour pouvoir utiliser le menu, connectez un téléviseur à l'appareil et affichez le menu sur l'écran de la TV.

Par défaut, des réglages recommandés sont définis pour cet appareil. Vous pouvez personnaliser cet appareil en fonction de ce système actuel et de vos préférences.

Éléments de configuration	Éléments détaillés Description Page
Audio	Réglage du niveau des Subwoofer	Règle le volume du canal du subwoofer pour toutes les sources d'entrée. 155
	Paramètres surround Ajusté	les régles du son surround. 155
	Restorer Accroît les composants	nts de fréquence faible et évée de l'audio compressé, tel que des fichiers MP3 pour obtenir une lecture audio optimale.
	Volume Permet de régler le volume dans la MAIN ZONE (piece dans laquelle se trouve l'appareil).	162
	Audyssey	Permet d'effectuer l'installation d'Audyssey MultEQ®, Audyssey Dynamic EQ® et de Audyssey Dynamic Volume®.
	EQ graphique Règle la qualité tonale de chaque enceinte à l'aide d'un égaliseur graphique. 165
Vidéo	Configuration des HDMI	Réglage des paramètres de configurations de Sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.
	Réglages sorties Paramètre	e traitement videoo. 172
	Affichage à l'écran	Sélectionne les préférences de l'interface utilisateur de l'affichage à l'écran.
	Economiseur d'écran Définit le paramètre de l'économiseur d'écran. 174
	Format signal 4K/8K	Configure les options de format de signal pour votre équipement videoo 4K ou 8K.
	Config.HDCP	Configure la version HDCP pour chaque source d'entrée HDMI.
	Format TV	Sélectionne le format utilisé pour envoyer la dette au téléviseur.

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Entrées	Affectation des entrées	Modifie l'attribution des connecteurs d'entrée et le mode d'entrée audio.			178
	Renommer les sources Permet de changer le nom d'affichage pour la source d'entrée. 181
	Masquer les sources	Sélectionne les entrées source à masquer sur l'interface utilisateur et les écans du panel avant.			181
	Niveau des sources Règle le niveau d'entrée de la source actuelle. 181
Enceintes	Conf. Audyssey®	Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.			182
	Configuration manuelle	Règle manuellement les enceintes ou modifier les paramètres "Conf. Audyssey".			192
Réseau	Informations Affichage des infusions sur le réseau. 202
	Connexion Configure la connexion réseau. 202
	Réglages Configure les paramètres du réseau (DHCP et adresse IP). 205
	Commande réseau Active la communication réseau en mode Veille. 206
	Nom convivial	Modifie le nom de cet appariel qui est affchéé sur le réseau.			207
	Diagnostic	Teste la connexion réseau.			207
	AirPlay	Réglages pour Apple AirPlay.			208
	Spotify Connect	Commute l'accès à Spotify Connect.			209
	Wi-Fi et Bluetooth	Active l'alimentation des radios Wi-Fi et Bluetooth.			209

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Compte HEOS	[Lorsque l'utilisateur estdéconnecté du compte HEOS]
	J'ai un compte HEOS SélectiONnez pour vous connecter. 210
	Créer un compte Crée un noValeur compte HEOS. 210
	Mot de passer oubléSi vous avez oublé votre mot de passer, nous vous enverrrons un e-mail contenant les instructions pour le réinitialiser.				210
	[Lorsque l'utilisateur est connecté au compte HEOS]
	Identifiez-vous. Affiche votre Compte HEOS. 210
	Changer l'emplacement Sélectionne libre zone géographique. 210
	Changer le mot de passer Modifie le mot de passer de votre compte HEOS. 210
	Supprimer le compte Supprime libre voitrème compte HEOS. 210
	Déconnexion Vous déconnecte de votre compte HEOS. 210

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Contents	Connexions	Lecture	Réglages	Conseils	Annexe
Éléments de configuration	Éléments détaillés Description Page
Général	Langue Sélectionne la langue	de l'interface utilisateur à l'écran. 211
	Manuel d'utilisation	Accédez au manuel de l'utilisateur en ligne depuis votre apparéil mobile.			211
	ECO Configure les fonctions d'économie d'énergie du Mode ECO et veille Auto. 211
	Émetteur Bluetooth Règle les paramètres de l'émetteur Bluetooth. 215
	Configuration de la ZONE2	Permet de régler les paramètres de lecture audio avec un système ZONE2.			216
	Renommer zone Changez le titre d'affichage de chaque zone selon votrechoix. 217
	Quick Select Noms Changez le titre d'affichage Sélect.Rapid.Nom selon votrechoix. 217
	Afficheur façade	Permet de régler les paramètres relatifs à l'afficheur.			218
	Micrologiciel	Vérifie les dernières informations sur les mises à jour du micrologiciel et configurer l'affichage du message de notification.			219
	Informations	Affichage d'information sur les réglages cet apparéil, les signaux d'entrée etc.			221
	Données d'utilisation	Sélectionne si les données d'utilisation sont envoyées ou non à Denon.			223
	Sauveg. & charger	Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif mémoire USB.			223
	Verrou de config.	Protection des réglages contre toute modifications involontaire.			224
	Réinitialiser	Divers réglages sont réinitialisés aux valeurs d'usine par défaut.			224

Conseils annexes

Éléments de configuration	Éléments détaillés Description Page
Assistant de configuration	Démarrez configuration ...	Effectuez les régles/connexions/l'installation de base en fonction des indications sur l'écran du téléviseur.
	Language Select	Configure les éléments de réglage individuel en suivant les indications affichées sur l'écran du téléviseur.
	Réglage enceintes
	Étalandnage enceintes
	Configuration réseau
	Configuration audio de la TV
	Configuration des entrées
	Applications mobiles

Panneau avant

Affichage

Panneau arrête

Telekommande

Contents

Connexions Lecture

Conseils Annexes

Fonctionnement du menu

1. Appuyez sur MAIN sur la télécommande pour régler la zone de fonctionnement sur MAIN ZONE. Le bouton MAIN s'allume. 2. Appuyez sur SETUP. Le menu s'affiche à l'écran de la TV. 3. Utilisez le curseur haut/bas/droite pour sélectionner le menu à régler ou à utiliser, puis appuyez sur ENTER. 4. Utilisez le curseur gauche/droite pour passer au réglage souhaité. 5. Appuyez sur ENTER pour entrer le réglage.

• Pour revenir à l'élément précédent, appuyez sur BACK.
• Pour quitter le menu, appuyez sur SETUP alors qu'il est affiché à l'écran. Le menu disparaît de l'écran.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Audio

Réglage des paramètres audio.

Réglage du niveau des subwoofer

Règle le volume du canal du subwoofer pour toutes les sources d'entrée.

Subwoofer

Permet d'ajuster le niveau de volume du subwoofer.

-12.0 dB +12.0 dB (Défaut: 0.0 dB)

• Ce réglage se traduit également au niveau du canal du subwoofer dans le paramétrage du menu "Enceintes" - "Niveaux". (p. 199)

Paramètres surround

Vous pouvez régler les effets de champ sonore du format audio surround en fonction de vos préférences.

Les éléments (paramètres) qui peuvent être ajustés dépendent du signal entré et du mode audio actuellement sélectionné.

• Certains éléments de réglage ne peuvent être sélectionnés quand la lecture est interrompue. Effectuez les réglages pendant la lecture.
• Les réglages "Paramètres surround" sont mémorisés pour chaque mode son.

Atténue doucement la plage des aigus supérieurs des bandes originales de films pour réduire la possible durée et améliorer la clarté.

Marche :

"ÉQ céná" est activé.

Arrêt

"ÉQ céná" n'est pas activé.

(Defaut) :

• Cet élément ne peut pas être défini lorsque le mode sonore est "Direct", "Pure Direct", "Stereo" ou "Mode audio original".

Panneau avant

Affichage

Panneau arrête

Télécommande

Gestion loudness

Cela permet d'indiquer si la sortie doit être effectuée de la manière décrite dans "Compression dynamique" ou directement sans compresser la gamme dynamique du contenu audio enregistré sur le disque.

Marche (Défaut) :	Les sorties sont données suivant qu'elles activement les paramètres effectuels dans “Compression dynamique” et Fonction de normalisation de dialogue.
Arrêt :	Les paramètres “Compression dynamique” et Normalisation de dialogue sont déactivés et les signaux sur le disque sont émis tels quels.

"Gestion Loudness" peut être réglée lors de la réception d’un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD et Dolby Atmos.

Compression dynamique

Compression de la gamme dynamique (différence entre les sons forts et faibles).

Automatique :	Active/désactive automatiquement la compression de la gamme dynamique selon la source.
Bas / Moyen / Haut : Réglage du niveau de compression.
Arrêt (Défaut) :	Compression de la gamme dynamique toujours désactivée.

• "Compression dynamique" peut être réglée lors de l'entrée d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos ou DTS.
• "Automatique" ne peut pas être défini lors de l'entrée d'un signal DTS.

Panneau avant

Affichage

Panneau arrête

Télécommande

Commande dialogue

Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre.

0-6(Defaut:0)

• Vous pouvez configurer cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue.

Effets basses fréquences

Ajustez le niveau des effets basses fréquences (LFE).

-10 dB - 0 dB (Défaut: 0 dB)

• Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d'entrée.
• Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital ou DTS, ou de ce DVD-Audio.
• Pour une meilleure reproduction des différentes sources, nous vous recommandons de régler les valeurs ci-dessous.
• Sources Dolby Digital: 0 dB
• Sources cinéma DTS: 0 dB
• Sources musique DTS: -10 dB

Virtualisation d'enceintes

La virtualisation d'enceintes améliore les canaux d'enceintes surround et hautes pour créer un effet surround virtuel enveloppant.

Marche

(Defaut) :

Active "Virtualisation d'enceintes".

Arrêt : Désactive "Virtualisation d'enceintes".

• Vous pouvez définir cette option lorsque le mode sonore est défini sur "Dolby Atmos", "Dolby Surround" ou pour un mode sonore ayant "+Dolby Surround" indiqué dans son nom.
• Utilisable lorsque vous n'utilisez pas d'enceintes hautes, de plafond ou Dolby Atmos Enabled, ou lorsque vous n'utilisez pas d'enceintes surround.
• Le son n'est pas émis par l'enceinte surround arrêté si "Virtualisation d'enceintes" est réglé sur "Marche" lorsque. "Configuration des enceintes" - "Surround arrière" est réglé sur "1 enceinte" dans le menu.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Élargissement sonore

Élargissement sonore permet d'étendre le signal du canal central aux enceintes avant gauche et droite pour créer une plus grande image audio avant pour l'auditeur. Il est conçu et optimisé en premier lieu pour la lecture de la musique stéréo.

Marché : Utiliser "Élargissement sonore".

Arret

(Defaut) :

Ne pas utiliser "Élargissement sonore".

• Vous pouvez définir le mode son lorsque le mode audio est Dolby Surround.

DTS Neural: X Accroît les signaux audio qui reposent sur d'autres éléments que les objets et les optimise pour la configuration de votre enceinte.

Marche

(Defaut) :

Utiliser "DTS Neural: X".

Arrêt : Ne pas utiliser "DTS Neural: X".

• Vous pouvez définir le mode son lorsque le mode audio est "DTS: X".

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Durée de délai

Règle le temps de retard des canaux surround.

0 ms - 300 ms (Défaut : 30 ms)

• Vous pouvez définir ceci lorsque le mode audio est "Matrix".

Niveau des effets

Ajustez le niveau des effets sonores du mode audio actuel.

1-15 (Défaut:10)

• Ce élément peut être défini lorsque le mode sonore est "Rock Arena", "Jazz Club", "Mono Movie" ou "Video Game".
• Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne paraît pas naturel.

Taille de la pièce

Simuler l'acoustique d'une petite salle.

Petite : Simuler l'acoustique d'une petite salle.
Moyenne petite :	Simulation acoustique d'une pièce petite à moyenne.
Moyen (Défaut) :	Simulation acoustique d'une pièce moyenne.
Moyenne grande :	Simulation acoustique d'une pièce moyenne à grande.

Grande : Simuler l'acoustique d'une grande salle.

• Cet élément peut être défini lorsque le mode sonore est "Rock Arena", "Jazz Club", "Mono Movie" ou "Video Game".
• "Taille de la pièce" ne représenté pas la taille de la pièce dans laquelle les sources sont lues. Correction : "Taille de la pièce" ne représente pas la taille de la pièce dans laquelle les sources sont lues.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexes

Subwoofer

Activation et désactivation de la sortie du subwoofer.

Marche

Le subwoofer est activé.

(Defaut) :

Arrêt : Le subwoofer n'est pas activé.

• Vous pouvez régler ici si le mode son est "Direct" ou "Stereo" et dans le menu "Sortie Subwoofer" est réglé sur "LFE + MAIN (Principale)". (p. 200)

Paramètres par défaut

Les paramètres "Paramètres surround" sont rétablis sur les paramètres par défaut.

Panneau avant

Affichage

Panneau arrête

Télécommande

Restaurer

Les formats audio compressés, tels que MP3 et WMA (Windows Media Audio) réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction "Restorer" généralise les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle restaure également les caractéristiques des basses d'origine pour une plage tonale riche et étendue.

Mode d'emploi

Haut :	Mode optimisé pour les sources compressées avec de faibles aigus (en- dessous de 64 kbps).
Moyen :	Appliquez un boost adapté aux aigus et graves des sources compressées (en- dessous de 96 kbps).
Bas :	Mode optimisé pour les sources compressées avec des aigus normaux (au-dessus de 96 kbps).
Arrêt (Défaut) :	Ne pas utiliser “Restorer”.

• Cet élément peut être réglé avec les signaux analogiques ou quand un signal PCM (Fréquence d'échantillonnage = 44,1/48 kHz) est entré.
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Les réglages "Restorer" sont mémorisés pour chaque source d'entrée.

Volume

Permet de régler le volume dans la MAIN ZONE (pièce dans laquelle se trouve l'appareil).

Échelle

Réglage de l'affichage du volume.

0-98

(Defaut) :

-79.5 dB - 18.0 dB :

Afficher dans la gamme de 0 (Min) à 98.

Afficher -dB (Min), gamme de -79,5 dB à 18,0 dB.

• Les paramètres "Échelle" sont pris en compte dans toutes les zones.

Limite

Réglages de volume maximum.

60-80 (-20dB-0dB)

Arrêt (Défaut)

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 162)

Niveau de démarrage

Définit le niveau de volume initial lorsque l'appareil est mis sous tension.

Dernière (Défaut):	Règ le niveau de mise sous tension sur le dernier niveau de volume utilisé.
Sourdine:	Règ le niveau de mise sous tension sur le niveau de sourdine.
1 - 98 (-79 dB - 18 dB):	Règ un niveau de mise sous tension spécifique.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 162)

Niveau sourdine

Règle la quantité d'atténuation lorsque la sourdine est activée.

Complet (Défaut):	Règle le niveau de sourdine sur la sourdine totale (aucun son).
-40 dB:	Règle le niveau de sourdine à 40 dB plus bas que le niveau de volume actuel.
-20 dB:	Règle le niveau de sourdine à 20 dB plus bas que le niveau de volume actuel.

Définit Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic

Volume®. Ces réglages sont accessibles après que la procédure “Conf.

Audyssey® a été effectuée.

Pour en savoir plus sur la technologie Audyssey, reportez-vous à la

"Explication des termes" (p. 268).

• Les réglages "MultEQ", "Dynamic EQ", "Compens. niveau ref." et "Dynamic Volume" sont mémorisés pour chaque source d'entrée.
• Lorsque le mode son est en mode "Direct" ou "Pure Direct", les réglages "MultEQ®", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés
• Lorsque le son est réglé sur le mode "DTS Virtual:X" ou sur un mode qui contient le nom "+Virtual:X", les paramétrages "MultEQ", "Dynamic EQ" et "Dynamic Volume" ne peuvent pas être configurés.
• Cet élément ne peut pas être sélectionné lorsqu'un format DTS:X avec une fréquence d'échantillonnage excédant 48 kHz est entré.

MultEQ® compense les caractéristiques de temps et de fréquence de

la zone d'écoute en fonction des résultats de mesure avec "Conf.

Audyssey®. La sélection s'effectue parmi trois types de courbes de

compensation. Nous vous recommandons le paramétrage

"Reference"

Reference (Défaut):	Sélectionne le réglage étaconné par défaut avec une légère atténuation aux hautes fréquences. Optimal pour les films.
L/R Bypass:	Sélectionne le paramétrage de référence, mais contourne MultEQ® sur les enceintes avant gauche et droite.
Flat:	Sélectionne le réglage calibré qui est optimisé pour les petites pièces où votre position d'écoute est plus proche des enceintes.
Arrêt:	Ne pas utiliser “MultEQ®”.

• Si vous utilisez un casque, "MultEQ®"onne automatiquement sur "Arrêt".

Panneau avant

Affichage

Panneau arrête

Telekommande

Contenus Connexions Lecture

Conseils Annexes

Permet de résoudre le problème de la dépréciation de la qualité du son alors que le volume est diminué en prenant en compte la perception humaine et l'acoustique de la pièce. Fonctionne avec MultEQ.

Marche (Défaut)

Utiliser "Dynamic EQ".

Arrêt : Ne pas utiliser "Dynamic EQ".

• Quand le paramètre "Dynamic EQ" du menu est sur "Marche", il n'est pas possible d'effectuer un réglage "Tonalité". (ICP p. 112)
• Cet élément ne peut pas être défini que "MultEQ®" est réglé sur "Arrêt" dans le menu.

Compensateur niveau de référence

Audyssey Dynamic EQ® fait référence au niveau de mixage de film standard. Il fait les réglages pour maintenir la réponse de référence et l'enveloppement surround quand le volume est coupé à partir de 0 dB. Cependant, le niveau de référence du film n'est pas toujours utilisé en musique ou pour d'autres contenus que des films. Le décalage de niveau de référence Dynamic EQ offre trois décalages à partir de la référence de niveau du film (5 dB, 10 dB et 15 dB) qui peuvent être sélectionnés quand le niveau de mixage du contenu n'est pas dans la norme. Les niveaux de réglage recommandés pour le contenu sont affichés ci-dessous.

0 dB (Réf. film) (Défaut):	Optimisé pour le contenu tel que des films.
5 dB:	Sélectionnez ce réglage pour le contenu qui a une très large gamme dynamique, comme la musique classique.
10 dB:	Sélectionnez ce réglage pour le jazz ou d'autres musiques qui ont une large gamme dynamique. Ce réglage doit aussi être sélectionné pour le contenu TV, vu qu'il est en général mixé à 10 dB en dessous de la ↔reference du film.
15 dB:	Sélectionnez ce réglage pour la musique pop/rock ou autre programme qui est mixé à de très hauts niveaux d'écoute et a une gamme dynamique comprimée.

• Le réglage actuel quand "Dynamic EQ" est sur "Marche". (p. 164)

Panneau avant

Affichage

Panneau arrête

Télécommande

Permet de résoudre le problème de grandes variations du niveau du volume entre la TV, les films et autre contenu (entre les passages doux et forts, etc.) en ajustant automatiquement conformément au réglage du volume préféré de l'utilisateur.

Fonctionne avec MultEQ®

Heavy :	Ajustement le plus important sur lessonsles plus forts et les plus bas.
Medium :	Ajustement moyen sur lessons les plusbas et les plus forts.
Light :	Ajustement le moinsimportant sur lessonsles plus bas et les plus forts.
Arrêt(Défaut) :	Ne pas utiliser “Dynamic Volume”.

• Si "Dynamic Volume" est réglé sur "Oui" dans "Conf. Audyssey", le réglage passe automatiquement à "Medium". (19 p. 182)
• Cet élément ne peut pas être défini lorsque "MultEQ®" est réglé sur "Arrêt" dans le menu.

Éq graphique

Utilise l'égaliseur graphique pour régler la tonalité de chaque enceinte.

• Les enceintes pour lesquelles "EQ graphique" peut être réglé sont différentes en fonction du mode audio.
• Ceci peut être réglé lorsque le paramètre "MultEQ" est réglé sur "Arrêt". (p. 163)
• Le réglage en est impossible quand le mode audio est sur "Direct" ou "Pure Direct".
• Si vous utilisez un casque audio, vous pouvez régler l'égaliseur pour celui-ci. (p. 165)

EQ graphique / Casque EQ

Configurez s'il faut utiliser l'égaliseur graphique ou non.

Marché :	Utilissez l'égaliser graphique.
Arrêt (Défaut) :	Ne pas utiliser l'égaliser graphique.

• "Casque EQ" est réglé dans le menu si vous utilisez un casque audio.

Sélection d'enceinte

Ajustez ou non les tonalités pour chaque enceinte ou toutes les enceintes.

Tous :	Réglez tous les tons des enceintes ensemble.
Gaugé/droite(Défaut) :	Réglez les tons des enceintes gauche etdroite ensemble.
Chaque : Réglez la tonalité pour chaque enceinte.

Ajustereq

Ajustez l'équilibre de tonalité pour chaque bande de fréquences.

1. Sélectionnez l'enceinte.
2. Sélectionnez le réglage de la bande de fréquences. 63 Hz / 125 Hz / 250 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz / 8 kHz / 16 kHz
3. Réglez le niveau. -20.0 dB +6.0 dB (Défaut: 0.0 dB)

• Les enceintes Dolby avant et Dolby Surround peuvent uniquement être définies lors de 63Hz / 125Hz / 250Hz / 500Hz / 1kHz.

Copie courbe

Copiez la courbe de correction plate créée dans "Conf. Audyssey".

• "Copie courbe" s'affiche après que la procédure de "Conf. Audyssey®" a été effectuée. "Copie courbe" n'est pas disponible lors de l'utilisation d'un casque audio.

Paramètres par défaut

Les paramètres "EQ graphique" sont rétablis sur les paramètres par défaut.

Panneau avant

Affichage

Panneau arrête

Télécommande

Vidéo

Effectuez les réglages vidéo.

Configuration des HDMI

Règle les paramètres de configuration de sortie audio HDMI, HDMI Pass Through et HDMI Contrôle.

Remarque

• Quand "HDMI Pass Through" et "HDMI Contrôle" sont sur "Marche", la consommation en mode Veille est plus élevée. ("HDMI Pass Through" (p. 167), "HDMI Contrôle" (p. 169)) Si vous n'utilisez pas cet appareil pendant une période prolongée, il est conseillé de débrancher le cordon d'alimentation de la prise murale.

Sortie audio HDMI

Sélectionne les enceintes de sortie audio.

AVR (Défaut):	Lecture par les enceintes connectées au récepteur.
TV:	Lecture par une télévision connectée au récepteur.

Lorsque la fonction HDMI Contrôle est activée, la priorité est donnée au réglage audio du téléviseur. (p. 129) - Lorsque cet appareil est sous tension et que "Sortie audio HDMI" est réglé sur "TV", l'audio est transmis en tant que 2 canaux à partir de la borne HDMI OUT.

Sélectionne la manière dont cet appareil transmettra des signaux HDMI vers la sortie HDMI en mode veille.

Marche :	Transmet l'entrée HDMI sélectionnée via la sortie HDMI de cet apparéil lorsqu'il est en mode Veille.
Arrêt(Défaut) :	Aucun signal HDMI n'est transmis via la sortie HDMI de cet apparéil en mode veille.

Panneau avant

Affichage

Panneau arrête

Télécommande

Conseils annexes

Sélectionne l'entrée HDMI à faire passer par la sortie HDMI lorsque cet appareil est en mode veille.

Dernière (Défaut) :	Sélectionne la première entrée HDMI utilisée.
CBL/SAT / Media Player / Blu-ray / GAME / AUX1 / AUX2 / TV Audio / CD* :	Sélectionne l'entrée HDMI comme source de voilée.

*“Source Pass Through” peut être réglé lorsqu'aucune des bornes HDMI n'est attribuée à “CD” pour la source d'entrée dans le réglage “Affectation des entrées”. (p. 178)

• "Source Pass Through" peut être réglé quand "HDMI Contrôle" est réglé sur "Marche" ou que "HDMI Pass Through" est réglé sur "Marche". ("HDMI Pass Through" (p. 167), "HDMI Contrôle" (p. 169))

Permet d'autoriser la mise en marche de l'appareil à l'aide du bouton de sélection de la source d'entrée de la télécommande lorsque l'appareil est en mode veille.

Allumer + Source (Défaut) :	Cet apparéil est mis sous tension et la source d'entrée change.
Sélection source seule :	Cet apparéil reste en veille mais commute la source d'entrée HDMI lorsque vous appuyez sur un bouton de source d'entrée. Le tímein de l'affichage d'alimentation de cet apparéil clignote lorsque vous appuyez sur la touche de sélection de la source d'entrée de la télécommande.

• "Sélection source Télécommande" peut être réglé quand "HDMI Contrôle" est réglé sur Marche ou que "HDMI Pass Through" est réglé sur Marche. ("HDMI Pass Through" (p. 167), "HDMI Contrôle" (p. 169))

Panneau avant

Affichage

Panneau arrête

Télécommande

HDMI contrôle

Permet de lier l'utilisation de différents appareils connectés en HDMI et compatibles avec HDMI Contrôle.

Marché : Utiliser la fonction HDMI Contrôle.

Arrêt

(Defaut) :

Ne pas utiliser la fonction HDMI Contrôle.

• Si vous utilisez la fonction HDMI Contrôle, branchez un téléviseur compatible avec le contrôle HDMI sur le connecteur HDMI MONITOR 1.
• Consultez les instructions d'utilisation de chaque composant connecté pour vérifier les réglages.
• Lorsque "HDMI Contrôle" est réglé sur "Marche", l'alimentation de cet appareil peut être liée à celle du téléviseur et le volume de cet appareil peut être contrôlé à l'aide de la télécommande du téléviseur.
• Se reporter à “Fonction HDMI Contrôle” pour en savoir plus sur la fonction HDMI Contrôle. (129)

Remarque

• Si les réglages "HDMI Contrôle" ont été modifiés, pensez à toujours éteindre puis remettre sous tension les appareils connectés après cette modification.

Sur le téléviseur raccordé au connecteur HDMI MONITOR 1, indiquez si vous souhaitez recevoir le son provenant du téléviseur via HDMI.

Marché : Utiliser la fonction ARC.

Arrêt

(Defaut) :

Ne pas utiliser la fonction ARC.

• Si vous utilisez cette fonction, utilisez un téléviseur compatible ARC (Audio Return Channel) et activez la fonction HDMI Contrôle du téléviseur. Lorsque "ARC" est réglé sur Marche, le volume de cet appareil peut être contrôlé à l'aide de la télécommande du téléviseur même lorsque "HDMI Contrôle" est réglé sur "Arrêt" sur cet appareil.
• Si "HDMI Contrôle" est réglé sur "Marche", le paramétrage de "ARC" bascule automatiquement sur "Marche". (p. 169)

Remarque

• Si les réglages "ARC" ont été modifiés, pensez à tout remettre sous tension les appareils connectés après cette modification. L'utilisation d'un téléviseur compatible avec la fonction eARC permet la lecture audio à partir du haut-parleur connecté à cet appareil, indépendamment des paramètres "ARC" dans le menu.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Commutation TV audio

Définit le passage automatique sur l'entrée "TV Audio" lorsqu'un téléviseur connecté via HDMI envoie une commande CEC appropriée à cet appareil.

Marche (Défaut):	Sélectionner l'entrée “TV Audio” automatiquement lors de la réception d'une commande à partir du téléviseur.
Arrêt:	Ne sélectionnez pas l'entrée “TV Audio” automatiquement lors de la réception d'une commande à partir du téléviseur.

• "Commutation TV Audio" peut être réglée lorsque "HDMI Contrôle" est réglé sur "Marche". (197 p. 169)

Désactiver commande

Lie la mise en veille de cet appareil aux équipements externes.

Tous(Défaut) :	Si la TV branchée est mise hors tensionindépendamment de la source d'entrée,l'appareil est automatiquement mis enveille.
Vidéo :	Avec une source d'entrée sélectionnéeattribuée à “HDMI”, lorsque vous mettezle téléviseur hors tension, cet apparéil smet automatiquement en veille.(12 p. 179)
Arrêt :	L' apparéil n'est pas lié à la mise sous/hors tension de la TV.

• "Désactiver commande" peut être réglé lorsque "HDMI Contrôle" est réglé sur "Marche". (19 p. 169)

Panneau avant

Affichage

Panneau arrête

Télécommande

Économie d'énergie

Active la fonction d'économie d'énergie de l'AVR pour réduire les coûts énergétiques lors de l'utilisation des enceintes du téléviseur.

Cette fonction est activée dans les cas suivants.

• Si "TV Audio" est sélectionné comme source d'entrée de cet appareil
• Lors de la lecture d'un contenu provenant d'un appareil raccordé via HDMI

Marché : Utiliser la fonction Économie d'énergie.

Arrêt(Défaut) :

Ne pas utiliser la fonction Économied'énergie.

• "Économie d'énergie" peut être réglée lorsque "HDMI Contrôle" est réglé sur "Marche". (p. 169)

Panneau avant

Affichage

Panneau arrête

Télécommande

Réglages sorties

Paramètre le traitement vidéo.

Sortie vidéo HDMI

Permet de sélectionner les sorties HDMI à utiliser.

Auto(Dual)(Défaut) :	La présence d'un téléviseur branché à l'une des bornes HDMI MONITOR 1 ou HDMI MONITOR 2 est détectée automatiquement et ce branchement est utilisé.
Moniteur 1 :	Un téléviseur branché à la borne HDMI MONITOR 1 est toujours utilisé.
Moniteur 2 :	Un téléviseur branché à la borne HDMI MONITOR 2 est toujours utilisé.

• Si les bornes HDMI MONITOR 1 et HDMI MONITOR 2 sont toutes les deux connectées et que "HDMI Upscaler" est réglé sur "Automatique", les signaux sont émis avec une résolution compatible avec les deux TV. (t p. 173)
• Vous pouvez vérifier les résolutions qui sont compatibles avec votre téléviseur en "Moniteur HDMI 1" et "Moniteur HDMI 2". (p. 221)
• Lorsque vous connectez plusieurs TV Dolby Vision, le signal ne sera optimal que pour une TV. Une TV branchée au connecteur HDMI MONITOR 1 est prioritaire.

Mode vidéo

Configurez la méthode de traitement vidéo pour qu'elle corresponde au contenu de ce type de vidéo.

Automatique (Défaut):	Traiter la video automatiquement sur la base des informations disponibles sur le contenu HDMI.
Jeu:	Toujours Traitser la video pour le jeu. Réduisez le délais video lorsqu'la video est décalée par rapport à des opérations de touches sur le contrôleur de la console de yeux.
Film:	Effectuez le traitement de l'image qui est ajusté pour les containus autres que des yeux.
Bypasser:	Supprimez tout le traitement video du trajet video HDMI.

• Si "Mode video" est réglé sur "Automatique", le mode est commuté en fonction du contenu à l'entrée. L'affichage des informations, tel que la barre de volume, ne peut pas être recouvert par le signal video lorsque "Mode video" est réglé sur "Bypasser".
• Cet élément peut être réglé lorsque "HDMI" est affecté à chaque source d'entrée.

HDMI upscaler

Règle le mode de conversion ascendante du contenu HDMI 1080p et 4K en 8K.

Automatique :	Transformez les vidEOS HDMI 1080p et 4K en 8K en fonction des capacité du moniteur.
Arrêt(Défaut) :	Le convertisseur 8K est désactivé.

• Ce élément peut être réglé lorsque “HDMI” est attribué à chaque source d'entrée.
• Cette fonction n'est pas efficace lorsque son signal d'entrée est "x. v. Color", 3D, sYCC601 color, Adobe RGB color, Adobe YCC601 color, résolutions informatiques, vidéo compressée ou HDR.
• Ce élément peut être réglé lorsque “Mode vidéo” n'est pas réglé sur “Bypasser”. (© p. 172)

Affichage à l'écran

Sélectionnez les préférences d'interface utilisateur pour l'affichage à l'écran.

Volume

Définit l'emplacement de l'affichage du niveau de volume.

Bas

Affichage bas.

(Defaut) :

Affichage haut.

Arrêt : Désactiver l'affichage.

• Si l'affichage du volume principal est difficile à lire lorsque du texte est superposé au sous-titrage d'un film, réglez-le sur "Haut".

Informations

Affiche temporairement le statut de fonctionnement lorsque la source d'entrée change.

Marche

(Defaut) :

Désactivier l'affichage.

Arrêt : Désactiver l'affichage.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Lecture en cours

Définit la durée d'affichage pour l'affichage de la lecture lorsque la source d'entrée est "HEOS Music" ou "Tuner".

Toujours actif (Défaut):	Affichage permanent.
Arrêt auto:	Conserver l'affichage pendant 30 secondes après l'activation.

Économiseur d'écran

Sélectionnez le réglage de l'économiseur d'écran.

Un économiseur d'écran s'active si aucune opération n'est effectuée pendant plus de 5 minutes lorsqu'aucun signal vidéo n'est entré ou lorsque le même écran (par exemple le menu de configuration) est affiché. Utilisez le curseur haut/bas/gauche/droite pour effacer l'écran de veille.

Marché : Active l'économiseur d'écran.

Arrêt

(Defaut) :

Désactive l'économiseur d'écran.

• L'économiseur d'écran est activé dans les cas suivants.

Lorsque le menu de configuration est affiché Lorsqu'aucun signal vidéo n'est entré Lorsque l'écran de lecture de HEOS Music, USB, Bluetooth ou Tuner est affiché

Panneau avant

Affichage

Panneau arrête

Télécommande

Format signal 4k/8k

Définissez le format des signaux 4K et 8K par cet appareil lorsqu'il téléviseur ou l'appareil de lecture connecté à cet appareil est compatible avec les signaux HDMI 4K ou 8K.

Format signal 4k/8k

Définit les options de format de signal pour les périphériques connectés à chaque entrée de cet appareil.

Standard :	Sélectionnez si vous télévisuer et le périhérique source prenant en charge les signaux video 4K 60 Hz 4:2:0 8 bits.
Amélioré(Défaut) :	Sélectionnez si vous télévisuer, le périhérique source et les câbles prenant en charge les signaux video haute qualité 4K 60 Hz 4:4:4 8 bits, 4:2:2 ou 4:2:0 10 bits.
8K Amélioré :	Sélectionnez si vous télévisuer, l'appareil source et les câbles prenant en charge les signaux video de haute qualité 8K 60 Hz ou 4K 120 Hz.

Relation entre le "Format signal 4K/8K" paramétrage et les résolutions supportées

Résolution supportée	Espace couleurs	Profondeur pixel	Format signal 4K/8K
			Standard	Amélioré	8K Amélioré
4K 24 Hz, 4K 30 Hz, 4K 25 Hz	RGB / YCbCr 4:4:4	8 bits	✓	✓
		10,12 bits	-		✓
	YCbCr 4:2:2 1	2 bits	✓	✓
4K 60 Hz, 4K 50 Hz	YCbCr 4:2:0	8 bits	✓	✓
		10,12 bits	-		✓
	RGB / YCbCr 4:4:4	8 bits -		✓	✓
		10,12 bits	--		✓
	YCbCr 4:2:2 1	2 bits -		✓	✓
4K 120 Hz, 4K 100 Hz	YCbCr 4:2:0	8,10,12 bits	-	-	✓
	RGB / YCbCr 4:4:4	8,10 bits	--		✓
	YCbCr 4:2:2 1	2 bits --			✓
8K 24 Hz, 8K 30 Hz, 8K 25 Hz	YCbCr 4:2:0	8,10,12 bits	-	-	✓
	RGB / YCbCr 4:4:4	8,10 bits	--		✓
	YCbCr 4:2:2 1	2 bits --			✓
8K 60 Hz, 8K 50 Hz	YCbCr 4:2:0 8	10 bits --			✓

Conseils annexes

• Lors du paramétrage sur "Amélioré", nous recommandons d'utiliser un "Premium High Speed HDMI Cable" ou un "Premium High Speed HDMI Cable with Ethernet" ayant une "HDMI Premium Certified Cable" étiquette figurant sur l'emballage du produit.
• Lorsque vous configurez ce paramétrage sur "8K Amélioré", nous recommandons d'utiliser un "Ultra High Speed HDMI cable" certifié. Lorsque ce paramétrage est "8K Amélioré", configurez le paramétrage du téléviseur ou du périphérique de lecture pour faire correspondre ce paramétrage.
• Lorsque le paramétrage est "8K Amélioré", la réservation pourrait ne pas être lue correctement selon le périphérique de lecture connecté ou du câble HDMI. Dans ce cas, modifiez ce paramètre sur "Amélioré" ou "Standard".
• "Personnel" est affiché pour l'élément de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré le format de signal HDMI pour cet appareil.
• "Format signal 4K/8K" peut aussi être régisé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réges.
• Passer à la source d'entrée HDMI que vous pouvez régler.
• Appuyez longuement sur le bouton de l'unité principale TUNER PRESET CH + et TUNE + en même temps pendant au moins 3 secondes.

"V. Format: " s'affiche sur l'écran.

1. Appuyez sur DIMMER sur l'appareil principal. "4K/8K: " s'affiche sur l'écran.
2. Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et sélectionner le Format signal 4K/8K.
3. Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Configuration HDCP

Configure la version HDCP pour chaque source d'entrée HDMI.

Selon la version HDCP de votre lecteur et de votre téléviseur, il est possible que la vidéo ne soit pas diffusée.

Si ce problème survient, utilisez ce paramètre pour définir une version de HDCP. Cela peut permettre de reproduire une vidéo.

Automatique (Défaut):	Applique automatiquement la version HDCP de cet apparéil en fonction de la télévision.
1.4:	Met à niveau la version HDCP de cet apparéil avec la version 1.4.
2.3:	Met à niveau la version HDCP de cet apparéil avec la version 2.3.

• "Personnel" est affiché pour l'objet de configuration si nos installateurs personnalisés ou nos ingénieurs services ont configuré la version HDCP pour cet appareil.

Format TV

Déterminez le format du signal vidéo à la sortie de la télévision que vous utilisez.

Format

PAL

(Defaut) :

Sélectionner la sortie PAL.

NTSC : Sélectionner la sortie NTSC.

• "Format" peut aussi être réglé avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuement sur le bouton de l'unité principale TUNER PRESET CH + et TUNE + en même temps pendant au moins 3 secondes. "V. Format:" s'affiche sur l'écran.
• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez le format du signal vidéo.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Remarque

• Si un format différent du format vidéo du moniteur connecté est défini, l'image ne s'affichera pas correctement.

Panneau avant

Affichage

Panneau arrête

Télécommande

Entrées

Réalisation des réglages concernant la lecture de la source d'entrée.

Vous n'avez pas besoin de modifier les réglages pour utiliser l'appareil. Effectuez des réglages lorsque cela s'avère nécessaire.

Affectation des entrées

En effectuant les connexions comme indiqué par les sources d'entrée imprimées sur les bornes d'entrée audio/video de cet appareil, il vous suffit d'appuyer une seule fois sur les touches de sélection de la source d'entrée pour choisir aisément de l'audio ou de la vidéo à partir d'un dispositif connecté.

Modifiez l'affectation du connecteur d'entrée HDMI, du connecteur d'entrée audio numérique et du connecteur d'entrée audio analogique lorsque vous connectez une source d'entrée différente de celle imprimée sur les connecteurs d'entrée audio/vidéo de cet appareil.

Définissez le mode d'entrée audio pour chaque source "INPUT MODE". "AUTO" est normalement recommandé pour ce réglage. Ceci détecte et lit automatiquement le signal entrant dans cet appareil selon la priorité suivante : HDMI > DIGITAL > ANALOG.

• Par défaut, chaque élément est réglé comme suit.

Source d'entrée	Connecteur d'entrée			INPUT MODE
	HDMI DIGITAL		ANALOG
CBL/SAT 1 - 1 AUTO
Media Player 2 - 2 AUTO
Blu-ray 3 -- HDMI
Game 4 (8K) -- HDMI
AUX1 5 (8K) - 3 AUTO
AUX2 6 (8K) -- HDMI
TV Audio - OPT1 - DIGITAL
CD	- OPT2	4 AUTO

Panneau avant

Affichage

Panneau arrête

Télécommande

Index

Utilisateurs de tv/boîtier pour satellite, veuillez noter

Lors de l'utilisation de la sortie audio numérique sur un téléviseur/boîtier satellite :

Pour lire le signal vidéo attribué à “HDMI” associé au signal audio attribué à “Affectation des entrées” - “DIGITAL”, vous devrez également sélectionner “DIGITAL” dans “INPUT MODE”.

• Le même connecteur d'entrée peut être affecté à plusieurs sources d'entrée. Par exemple, attribuez le même connecteur d'entrée HDMI à plusieurs sources pour utiliser chaque source d'entrée en combinaison avec l'audio analogique ou numérique selon vos préférences. Dans ce cas, configurez le connecteur audio pour la lecture dans "INPUT MODE".

Réglez ce paramètre pour changer l'attribution des prises d'entrée HDMI aux sources d'entrée.

1 / 2 / 3 / 4(8K) / 5(8K) / 6(8K):	Attribue une borne d'entrée HDMI à la source d'entrée Sélectionnée.
- :	N'attribuée pas de borne d'entrée HDMI à la source d'entrée Sélectionnée.

• Si "HDMI Contrôle" ou "ARC" est rédigé sur "Marche" dans le menu, "HDMI" ne peut pas être affecté à "TV Audio". ("HDMI Contrôle" (12 p. 169), "ARC" (12 p. 169))
• La fonction eARC ne fonctionne pas lorsque “HDMI” est réglé comme source d'entrée “TV Audio”.

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio numérique aux sources d'entrée.

OPT1 (Optique) / OPT2 :	Attribue une borne d'entrée audio numérique à la source d'entrée sélectionnée.
- :	N'attribuée pas de borne d'entrée audio numérique à la source d'entrée sélectionnée.

Réglez ce paramètre pour changer l'attribution des bornes d'entrée audio analogues aux sources d'entrée.

1/2/3/4:	Attribue une borne d'entrée audio analogue à la source d'entrée sélectionnée.
-:	N'attribuè pas de borne d'entrée audio analogue à la source d'entrée sélectionnée.

Conseils annexes

Réglez les modes d’entrée audio de chaque source d’entrée. Normalement, il est recommandé de régler le mode d’entrée audio sur "AUTO".

AUTO (Défaut) :	Déctector automatique le signal en entrée et lancer la lecture.
HDMI :	Lire uniquement les signaux en provenance de l'entrée HDMI.
DIGITAL :	Lire uniquement les signaux en provenance de l'entrée audio numérique.
ANALOG :	Lire uniquement les signaux en provenance de l'entrée audio analogue.

Paramètres par défaut

Les paramètres "Affectation des entrées" sont rétablis sur les paramètres par défaut.

Lorsque des signaux numériques entrent correctement, le témoin dig. s'allume sur l'affichage. Si le témoin dig. ne s'allume pas, vérifie "Affectation des entrées" et les connexions. (C) p. 178 - Si l'option "HDMI Contrôle" est réalisée sur "Marché" et si un téléviseur compatible ARC est branchée via les bornes HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est paramétré sur ARC. - Lorsqu'un téléviseur compatible avec la fonction eARC est raccordé à la borne HDMI MONITOR 1, le mode d'entrée dont la source d'entrée est "TV Audio" est verrouillée sur eARC.

Panneau avant

Affichage

Panneau arrête

Telekommande

Renommer les sources

• Permet de changer le nom d'affichage de la source d'entrée. Une fois modifié, le nom est affiché sur l'écran et sur les écrans de menu de cet appareil.
• Si le nom de périphérique peut être acquis à partir d’un périphérique HDMI connecté, le nom d’affichage est modifié automatiquement. Utilisez cette fonction pour modifier les noms si nécessaire lorsque le périphérique que vous utilisez diffère de la source d’entrée sur cet appareil.

CBL/SAT / Media Player / Blu-ray / Game / AUX1 / AUX2 / TV Audio / CD / Phono :	Modifiez le nom de l'affichage de la source d'entrée sélectionnée.
Paramètres par défaut :	Les paramètres “Renommer les sources” sont rétablis sur les paramètres par défaut.

• Vous pouvez entrer jusqu'à 16 caractères.

Masquer les sources

Permet de supprimer de l'affichage les sources d'entrée qui ne sont pas utilisées.

Affichez (Défaut) : Utiliser cette source.

Cachez : Ne pas utiliser cette source.

Niveau des sources

Cette fonction permet de corriger le niveau de lecture de l'entrée audio de la source d'entrée sélectionnée.

Utilisez cette fonction s'il y a des différences de niveau du volume d'entrée entre les différentes sources.

-12 dB - +12 dB (Défaut: 0 dB)

• Les réglages "Niveau des sources" sont mémorisés pour chaque source d'entrée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Enceintes

Les caractéristiques acoustiques des enceintes connectées et du local d'écoute sont mesurées et les réglages les plus précis se font automatiquement.

Cette procédure s'appelle "Conf. Audyssey".

Vous n'avez pas à effectuer "Conf. Audyssey" lorsque vous avez déjà effectué Étalonnage enceintes dans "Assistant de configuration".

Pour configurer manuellement les enceintes, utilisez l'option "Configuration manuelle" du menu. (p. 192)

Conf. audyssey®

Pour effectuer les mesures, placez le microphone de calibration du son en différents endroits dans toute la zone d'écoute. Pour un meilleur résultat, il est recommandé d'effectuer la mesure sur six positions, comme illustré.

Lors de la mesure de la seconde position et des suivantes, installez le microphone de calibration du son sur une distance de 60 cm par rapport à la première position de mesure (position d'écoute principale).

• Si vous exécutez "Conf. Audyssey", les fonctions Audyssey MultEQ, Audyssey Dynamic EQ et Audyssey Dynamic Volume sont activées. (p. 163)

FL Enceinte avant (G)

FR Enceinte avant (D)

C Enceinte centrale

SW Subwoofer

SL Enceinte surround (G)

SR Enceinte surround (D)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexe

La position d'écoute principale est la position où plusieurs auditeurs ou une personne seule s'assoient naturellement dans l'enceinte de l'environnement d'écoute. Avant de lancer la procédure "Conf.

Audyssey®, disposez le microphone de mesures et de configuration dans la position d'écoute principale.

Audyssey MultEQ® utilise les mesures à partir de ce point pour calculer la distance de l'enceinte, le niveau, la polarité et la valeur de croisement du subwoofer.

Remarque

• Le silence doit régner le plus possible dans la pièce. Un bruit de fond peut interrompre les mesures. Fermez les fenêtres et éteignez les appareils électroniques (radios, climatiseurs, éclairages fluorescents, etc.). Les sons émis par ces appareils pourraient avoir une incidence sur les mesures.
• Pendant les mesures, placez les téléphones portables hors de la pièce d'écoute. Les signaux de téléphonie mobile pourraient perturber les mesures.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pas entre les enceintes et le microphone. De plus, installez le microphone d'étalonnage du son à au moins 50 cm par rapport au mur. À défaut, cela peut se traduire par des lectures incorrectes.
• Pendant le processus de mesures, les tons de tests audibles proviendront des enceintes et des subwoofer, mais ceci fait partie du fonctionnement normal. S'il y a un bruit de fond dans la pièce, le volume de ces signaux d'essai augmente.
• Si vous utilisez la touche VOLUME de la télécommande ou MASTER VOLUME de l'appareil au cours des mesures, celles-ci sont annulées.
• Il n'est pas possible d'effectuer ces mesures lorsqu'un casque est connecté. Débranchez le casque audio avant de procéder à la configuration "Conf. Audyssey".

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Procédure pour les réglages des enceintes (conf. Audyssey®)

Préparation Mesure Calcul & Mémoire

Verification

Fin

Fixez le microphone d'étalonnage du son fourni pour le support de microphone ou son propre trépied et l'installer dans la position d'écoute principale.

Lors de l'installation du microphone d'étalonnage du son, pointez l'extrémité du microphone vers le plafond et réglez la hauteur afin qu'elle corresponde à celle des oreilles d'un auditeur en position assise.

2 Si vous utilisez un subwoofer compatible avec les réglages suivants, configurez-le comme indiqué ci-dessous.

Placez le mode direct sur "Marche" et désactivez le réglage du volume et le réglage de la fréquence croisée.

Subwoofer ne possédant pas de mode direct

Effectuez les réglages suivants:

Volume : position 10 heures - Fréquence croisée : Fréquence maximale/la plus élevée - Filtre salle-de-bains : Arrêt Mode veille : Arrêt

Panneau avant

Affichage

Panneau arrête

Télécommande

3 Connectez le microphone de mesures et de configuration sur la prise SETUP MIC de cet appareil.

Lorsque le microphone de configuration et de mesure est connecté, l'écran suivant s'affiche.

4 Sélectionnez "démarrer" et appuyez ensuite sur ENTER.

"Conf. Audyssey®" peut également permettre les réglages suivants.

• Affectation des Amplis Il est possible de changer la sortie du signal à partir des bornes des enceintes SURROUND BACK de cet appareil pour qu'elle corresponde à l'environnement de vos enceintes. ("Affectation des Amphis" (p. 192))
• Sélection des canaux

Si les canaux qui ne sont pas utilisés sont définis à l'avance, la mesure des canaux définis est omise et la durée de la mesure peut être réduite. Vous pouvez également modifier le nombre d'enceintes surroundarrêté.

Paramètres Enceintes Dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

Cette option peut être réglée lorsque “Mode affectation” est réglé sur “Dolby avant” ou “Dolby surround” dans le paramétrage “Affectation des Amphis”. (p. 192)

5 Suivez les instructions affichées sur l'écran puis appuyez sur "suivant" pour continuer.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

6 Lorsque l'écran suivant est affiché, sélectionnez "lancer test" puis appuyez sur ENTER.

Démarrez les mesures de la première position.

• La mesure peut prendre plusieurs minutes.

Remarque

• Si "ERROR" ou "Attention!" est affiché sur l'écran du téléviseur :
• Allez à "Message d'erreur" (p. 190). Vérifiez les points concernés et effectuez les procédures nécessaires.

Panneau avant

Affichage

Panneau arrête

Télécommande

La mesure du deuxième point démarre.

Les mesures peuvent être effectuées jusqu'à six points.

① Appuyez sur BACK pour afficher l'écran contextuel. ② Appuyez sur le curseur gauche pour sélectionner “Oui”, puis appuyez sur ENTER.

9 Répétez l'étape 8 pour mesurer les positions 3 à 6.

• Pour ne pas mesurer la quatrième position d'écoute et les suivantes, appuyez sur le curseur Gauche pour sélectionner "Terminer" et appuyez sur ENTER pour passer à l'étape 11.

Démarrez l'analyse et l'enregistrement des résultats de mesure.

L'analyse prend plusieurs minutes. Plus il y a d'enceintes et de positions de mesure, plus l'analyse est longue.

Remarque

• Lorsque les résultats de mesure sont en train d’être enregistrés, veillez à ce que l'alimentation ne soit pas hors tension.

Panneau avant

Affichage

Panneau arrête

Télécommande

11 Effectuez le paramétrage de audyssey dynamic EQ® et audyssey dynamic volume®.

L'écran suivant s'affiche lors de l'analyse. Configurez le paramétrage de votre choix.

• Dynamic EQ corrige la réponse de fréquence en tenant compte des caractéristiques audio de la pièce et de la capacité auditive humaine de manière à entendre le son, même à faible volume. Ce mode est recommandé lors de l'utilisation de l'appareil avec le volume baissé, comme par exemple lorsque vous regardez un film ou un programme TV au milieu de la nuit.
• Dynamic Volume ajuste le volume de sortie au niveau optimal tout en surveillant constamment le niveau d’entrée audio de l’appareil. Le contrôle du volume optimal s’effectue automatiquement sans aucune perte de dynamisme et de clarté du son lorsque, par exemple, le volume augmente soudainement dans les spots publicitaires pendant les programmes de télévision.

Lorsque l'analyse et la sauvegarde sont terminées, débranchez le microphone d'étalonnage du son de la prise SETUP MIC de l'appareil principal puis appuyez sur "Suivant".

Panneau avant

Affichage

Panneau arrête

Télécommande

Conseils annexes

• Lorsque vous exécutez la configuration d'Audyssey pour la première fois, les données de mesure sont automatiquement enregistrées dans "Présélection des HP 1" de "Présélection des HP".
• Si la configuration d'Audyssey a déjà été effectuée, l'écran de sélection "Présélection des HP" suivant s'affiche.

• Voir "Présélection des HP" pour des informations détaillées sur la fonction Présélection des HP. (12 p. 201)

13 Sélectionnez "détails" et appuyez sur ENTER pour vérifier les résultats de mesure.

• Les subwoofoers peuvent mesurer une distance constatée plus grande que la distance réelle du fait du retard électrique commun aux subwoofoers.

Remarque

• N'activez pas de nouvelles enceintes dans le menu de configuration des enceintes après Conf. Audyssey®. Si ces dernières sont modifiées, exécutez à nouveau Conf. Audyssey® afin de configurer le paramétrage de l'égaliseur de manière optimale.

Panneau avant

Affichage

Panneau arrête

Télécommande

Message d'erreur

Un message d'erreur s'affiche si "Conf. Audyssey" n'a pas pu se terminer en raison de la position des enceintes, de l'environnement de mesure, et si un message d'erreur s'affiche, vérifie les éléments concernés et effectue les mesures nécessaires. Coupez l'alimentation avant de vérifier les connexions des enceintes.

Exemples Détails de l'erreur Remèdes
Aucune enceinte trouvée.	Le microphone de mesures et de configuration n'a pas été détecté.Toutes les enceintes n'ont pas été détectées.	Connectez le microphone de mesures et de configuration fourni sur la prise SETUP MIC de cet apparéil.Vérifiez les connexions des enceintes.
Le bruit ambient est trop élevé ou Le niveau est trop bas	Il y a trop de bruit dans la pièce.L'enceinte ou l'audio subwoofer est trop faible.	Éteignez ou éloignez l'apparéil à l'origine du bruit.Essayez à nouveau lorsque les environ sont silencieux.Vérifiez l'installation et l'orientation des enceintes.Réglez le volume du subwoofer.
Avant D : Aucun	L'enceinte affichée n'a pas pu être détectée.	Vérifiez les connexions des enceintes affichées.
Avant D : Phase	L'enceinte affichée est connectée avec des polarités inversées.	Vérifiez les polarités des enceintes affichées.Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement.Si vous étés sûr que le branchement est correct, utilisez > pour sélectionner "Ignorer", puis appuyez sur ENTER.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Retour aux réglages “conf. audyssey®

Si vous définissez "Restaurez" sur "Restaurez", vous pouvez revenir au résultat de la mesure de Conf. Audyssey® (valeur calculée au départ par MultEQ®), même lorsque vous avez modifié chaque réglage manuellement.

Panneau avant

Affichage

Panneau arrête

Telekommande

Configuration manuelle

Utilisez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectués avec la procédure de “Conf. Audyssey®”.

• Si vous activez de nouvelles enceintes dans le menu de configuration des enceintes après avoir effectué Conf. Audyssey®, vous ne pourrez plus sélectionner Audyssey MultEQ®, Audyssey Dynamic EQ® ni Audyssey Dynamic Volume®. (t. p. 163)
• Modification des paramètres suivants : Les réglages de taille des enceintes (Grande ou petite) / Distances / Niveau / Crossover ne désactivent pas Audyssey® et ne nécessitent pas d'effectuer à nouveau Conf. Audyssey®.
• La "Config. manuelle" peut être utilisée même s'il n'y a pas eu modification des réglages. Effectuez des réglages uniquement si cela s'avère nécessaire.

Affectation des amplis

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance en fonction de votre système d'enceintes.

Voir "Configuration de l'enceinte et "Affectation des Amplis" les réglages" (p. 40) concernant la configuration d'enceinte et la connexion.

Mode d'affectation

Permet de sélectionner la méthode d'utilisation de l'amplificateur de puissance.

Surround arrière (Défaut):	Réglage de la lecture 7.1 canaux avec des enceintes surround arrêté.
Avant haut:	Réglage de la lecture 7.1 canaux avec des enceintes avanthaut.
Avant plafond:	Réglage de la lecture 7.1 canaux avec des enceintes supérieures avant.
Centre plafond:	Réglage de la lecture 7.1 canaux avec des enceintes supérieures centrales.
Dolby avant:	Réglage de la lecture 7.1 canaux avec des enceintes avant Dolby Atmos Enabled.
Dolby surround:	Réglage de la lecture 7.1 canaux avec des enceintes surround Dolby Atmos Enabled.
ZONE2:	Réglage pour l'affection de l'amplificateur de puissance intégré de l'appareil pour la ZONE2 et la sortie audio en sté reproduction.

Configuration des enceintes

Sélectionnez si ou qui non les enceintes sont représentées, la capacité de lecture pour les fréquences de graves basses et la taille des enceintes.

Avant

Définir le type d'enceinte avant.

Grande (Défaut) :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.

• Lorsque "Subwoofer" est réglé sur "Non", "Avant" est automatiquement réglé sur "Grande". Lorsque "Avant" est réglé sur "Petite", vous ne pouvez pas régler d'enceintes autres que "Avant" à "Grande".

Centrale

Définir la présence et la taille de l'enceinte centrale.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsqu'aucune enceinte centrale n'est connectée.

Subwoofer

Définir la présence d'un subwoofer.

Oui (Défaut):	Réglage à utiliser lorsque le système comprend un subwoofer.
Non:	Réglage à sélectionner lorsqu'aucun subwoofer n'est connecté.

• Lorsque "Subwoofer" est réglé sur "Non" et que vous configurez "Avant" à "Petite", "Subwoofer" est automatiquement réglé sur "Oui".

Conseils annexes

Définir la présence et la taille des enceintes surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes surround ne sont pas connectées.

• Si "Surround" est réglé sur "Aucun", "Surround arrêté", "Dolby surround" et "Dolby arrêté" sont automatiquement réglés sur "Aucun".

Surround arrière

Définir la présence, la taille et le nombre d'enceintesarrêtéesurround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser quand les enceintes arrêtè surround ne sont pas connectées.
2 enceintes (Défaut) :	Réglage à utiliser lorsqu'il y a deux enceintes arrêtè surround.
1 enceinte :	Réglage à utiliser lorsqu'il n'y a qu'une enceinte surround arrêtè. Connectez-vous à la borne L au SURROUND BACK lorsque ce paramétrage est sélectionné.

• Lorsque "Surround arrêté" est réglé sur "Aucun" ou "1 enceinte", "Dolby arrêté" est automatiquement réglé sur "Aucun".

Contenus Connexions Lecture

Conseils Annexe

Avant haut

Définir la présence et la taille des enceintes avant-haut.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Réglage à utiliser lorsque les enceintes avant-haut ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Avant haut", vous pouvez effectuer ce réglage. (p. 192)

Avant plafond

Réglez la présence et la taille des enceintes supérieures avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes supérieures avant ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Avant plafond", vous pouvez effectuer ce réglage. (p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Centre plafond

Réglez la présence et la taille des enceintes supérieures centrales.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes centrales supérieures ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Centre plafond", vous pouvez effectuer ce réglage. (12 p. 192)

Dolby avant

Réglez la présence et la taille des enceintes Dolby avant.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproductive correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélctionné lorsque les enceintes avant Dolby ne sont pas connectées.

Lorsque le réglage "Mode affection" est "Dolby avant", vous pouvez effectuer ce réglage. (p. 192)

Panneau avant

Affichage

Panneau arrête

Télécommande

Dolby surround

Réglez la présence et la taille des enceintes Dolby surround.

Grande :	Réglage à utiliser pour une grande enceinte en mesure de reproduire correctement les très basses fréquences.
Petite (Défaut) :	Réglage à utiliser pour une petite enceinte limitée dans les très basses fréquences.
Aucun :	Sélectionnez lorsque les enceintes d'ambiance Dolby ne sont pas connectées.

Lorsque le réglage "Mode affectation" est "Dolby surround", vous pouvez effectuer ce réglage. (p. 192)

Distances

Permet de régler la distance entre la position d’écoute et les enceintes. Avant d’effectuer les réglages, mesurez la distance entre la position d’écoute et les différentes enceintes.

Unité

Permet de régler l'unité de distance.

Mètres (Défaut)

Pieds

Étape

Permet de régler l'incrément minimum de réglage de la distance.

0.1 m/0.01 m (Défaut: 0.1 m)

1 ft / 0.1 ft

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Annexe

Réglez la distance

0.00 m - 18.00 m / 0.0 ft - 59.1 ft

• Les enceintes qui peuvent être sélectionnées sont différentes selon les réglages "Affectation des Amphis" et "Configuration des enceintes". ("Affectation des Amphis" (p. 192), "Configuration des enceintes" (p. 193))
• Réglages par défaut: Avant G / Avant D / Avant haut G / Avant haut D / Centrale / Dolby avant G / Dolby avant D / Subwoofer : 3,60 m (11,8 ft) Enceintes différentes de celles mentionnées ci-dessus : 3,00 m (9,8 ft)
• Réglez la différence de distance entre enceintes à moins de 6,00 m (19,7 ft).

Paramétrage enceintes dolby

Réglez la distance entre l'enceinte Dolby Atmos Enabled et le plafond.

0.90 m - 3.30 m / 3.0 ft - 10.8 ft

(Defaut: 1.80m / 5.9 ft)

• Cette option peut être réglée lorsque "Dolby avant" ou "Dolby surround" est réglé sur "Grande" ou "Petite" dans "Configuration des enceintes".

Paramètres par défaut

Les paramètres "Distances" sont rétablis sur les paramètres par défaut.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseil

Niveau

Réglez le volume de la tonalité de test à l'identique à la position d'écoute lorsqu'il est envoyé depuis chaque enceinte.

Démarrage tonalité d'essai

Un son test est émis depuis l'enceinte sélectionnée.

Pendant l'écoute du son test, ajustez le volume de sortie sur l'enceinte sélectionnée.

-12.0 dB - +12.0 dB (Défaut: 0.0 dB)

• Le paramétrage "Niveau" est reflété dans tous les modes son.
• Si vous souhaitez régler le niveau du canal pour chaque source d'entrée, effectuez les réglages dans "Réglage niv. Canal". (p. 111)
• Lorsque le casque est connecté à la borne PHONES de cet appareil, vous ne pouvez pas régler l'option "Niveau".

Paramètres par défaut

Les paramètres "Niveau" sont rétablis sur les paramètres par défaut.

Permet de régler en fonction de la fréquence de limite inférieure des fréquences de base qui peuvent être lues sur chaque enceinte. Voir le manuel des enceintes pour plus de renseignements concernant la fréquence croisée.

Sélection de la fréquence croisée

40 Hz/60 Hz/80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/180 Hz/200 Hz/250 Hz (Défaut: 80 Hz)

• Le paramètre "Crossover" peut être réglé lorsque le réglage du paramètre "Sortie Subwoofer" est "LFE + MAIN (Principale)" ou lorsque l'une des enceintes est réglée sur "Petite". (© p. 200)
• La fréquence croisée par défaut est "80 Hz". Il s'agit du réglage idéal pour un fonctionnement optimal avec la plus grande gamme d'enceintes. Nous recommandons un réglage à une fréquence supérieure à la fréquence croisée lorsque de petites enceintes sont utilisées. Par exemple, effectuez le réglage sur "250 Hz" lorsque la plage de fréquence des enceintes est 250 Hz - 20 kHz.
• Le son en dessous de la fréquence de croisement est coupé de la sortie des enceintes définies dans "Petite". Cette fréquence de coupure des graves est émise par le subwoofer ou par les enceintes avant.
• Les enceintes qui peuvent être réglées sont différentes selon le paramétrage de "Sortie Subwoofer". (p. 200)
• Quand "LFE" est selectionne, les enceintes reglees sur "Petite" pour "Configuration des enceintes" peuvent etre regles. Si les enceintes sont regles sur "Grande", Total"s'affiche et le reglage ne peut pas etre effectue. (p. 193) Lorsque "LFE + MAIN (Principale)" est sélectionné, les enceintes peuvent être régliées peu importe le réglage "Configuration des enceintes". (p. 193)

Panneau avant

Affichage

Panneau arrête

Télécommande

Graves

Permet de configurer la reproduction de la gamme de signaux subwoofer et LFE.

Sortie subwoofer

Permet de sélectionner les signaux basse fréquence qui sont envoyés aux sorties du subwoofer.

LFE(Défaut) :	Les sorties du subwoofer recoivent la piste LFE, ainsi que les basses redirigées par les enceintes dont les filtres sont régliés. Utilissez ce paramètre comme valeur par défaut pour la gestion des basses du home cinéma dans une pièce typique.
LFE + MAIN (Principale) :	Les sorties du subwoofer recoivent la piste LFE, plus les basses redirigées, et une copie des signaux BASSE FREQUENCY de toutes les grandes enceintes.

• "Sortie Subwoofer" peut être réglé sur quand "Configuration des enceintes" - "Subwoofer" dans le menu est réglé sur "Oui". (Tôp. 193)
• Écoutez de la musique ou un film puis sélectionnez le mode produisant les graves les plus puissants.
• Si "Configuration des enceintes" - "Avant" et "Centrale" sont réglés sur "Grande" et "Sortie Subwoofer" est réglé sur "LFE", aucun son ne peut être émis par les subwoofers, selon le signal d'entrée ou le mode sonore sélectionné. (p. 193)

Sélectionnez "LFE + MAIN (Principale)" si vous voulez que les signaux des graves soient toujours produits par le subwoofer.

LPF pour LFE

Sélectionnez le point de croisement pour le canal LFE. Réglez cette option lorsque vous souhaitez modifier le signal LFE du subwoofer.

80 Hz/90 Hz/100 Hz/110 Hz/120 Hz/150 Hz/180 Hz/200 Hz/250 Hz (Défaut: 120 Hz)

Panneau avant

Affichage

Panneau arrête

Télécommande

Présélection des HP

Vous pouvez enregistrer deux réglages d'enceinte pour une adaptation aux environnements dans lesquels vous utilisez vos enceintes.

Par exemple, vous pouvez facilement configurer deux préréglages pour basculer entre les réglages de l'égaliseur ou des enceintes mesurés à l'aide de Conf. Audyssey si les caractéristiques de votre pièce diffèrent en fonction de facteurs tels que l'utilisation de l'écran ou non.

Si vous souhaitez utiliser un préréglage, sélectionnez le préréglage que vous souhaitez utiliser, puis configurez des paramètres tels que Conf.

Audyssey® ou les paramètres des enceintes pour enregistrer ces paramètres dans le préréglage que vous avez sélectionné.

Présélection des HP 1(Defaut) :

Enregistre les paramètres dans PréRéglage1.

Présélection des HP 2 :

Enregistre les paramétres dans Prereglage 2.

• Les paramètres suivants sont enregistrés dans les préréglages. "Affectation des Amphis" réglages
• "Configuration des enceintes" réglages
• "Distances" réglages
• Niveau réglages - Crossover réglages Graves réglages Données MultEQ
• Données "EQ graphique"
• Ce réglage peut aussi être configuré à l'aide de "Présélection des HP" dans le menu d'options. (p. 116)

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Réseau

Pour utiliser cet appareil en le connectant à un réseau domestique, vous devez configurer les paramètres réseau.

Si vous effectuez cette opération via DHCP, définissez "DHCP" sur "Marche". (Réglage par défaut.) Cet appareil pourra ainsi utiliser votre réseau domestique.

Lorsque vous affectez une adresse IP à chaque appareil manuellement, vous devez affecter une adresse IP à cet appareil à l'aide des réglages "Adresse IP" et entrez des informations sur votre réseau domestique (LAN) telles que l'adresse de passerelle et le masque de sous-réseau, etc.

Informations

Affichage des informations sur le réseau.

Nom convivial / Connexion / SSID / DHCP / Adresse IP / Adresse MAC (Ethernet) / Adresse MAC (Wi-Fi) / Puissance du signal Wi-Fi

Connexion

Choisissez s'il faut connecter le réseau domestique à un réseau local sans fil ou à un LAN cable.

Lorsque vous vous connectez au réseau avec un LAN cable, Sélectionnez "Filaire (Ethernet)" après la connexion d'un cable LAN.

Lors de la connexion au réseau avec un réseau local sans fil, Sélectionnez "Sans fil (Wi-Fi)" et configurez le "Configuration Wi-Fi". (p. 203)

- Connecter avec

Sélectionnez la méthode de connexion au réseau domestique (LAN).

Filaire (Ethernet) : Utilisez un câble LAN pour se connecter à un réseau.

Sans fil (Wi-Fi) Utilisez la fonction de réseau local sans fil (Défaut) : (Wi-Fi) pour se connecter à un réseau.

-Filaire (Ethernet) est réglé lorsqu'"Wi-Fi" est réglé sur "Désactivé". (p.209)

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Configuration wi-fi

Connectez-vous à un routeur de réseau local sans fil (Wi-Fi).

Le routeur peut être connecté par les moyens suivants. Sélectionnez la méthode de connexion en fonction de votre environnement domestique.

Recherche de réseaux

possibles affichée sur l'écran du téléviseur.

1. Sélectionnez le réseau auquel vous souhaitez vous connecter à partir de la liste des réseaux sans fil.

Sélectionnez "Rescan" si le réseau est introuvable.

1. Entrez votre mot de passe et sélectionnez "OK".

Utiliser le dispositif ios

Utilisez votre périphérique iOS (iPhone/iPod/iPad) pour vous connecter au réseau. En connectant votre périphérique iOS à cet appareil en Wi-Fi, l'appareil peut être automatiquement connecté au même réseau que votre périphérique.

1. Sélectionnez "Utiliser le dispositif iOS" sur l'écran du téléviseur.
2. Vérifie que votre appareil iOS est connecté au réseau du réseau local sans fil (Wi-Fi) et sélectionnez “Denon AVR-S970H” depuis “CONFIGURER UN HAUT-PARLEUR AIRPLAY...”, en bas de l'écran de configuration Wi-Fi de votre appareil iOS.
3. Tapez "Suivant" sur l'écran du périphérique iOS.

• La version du micrologiciel du périphérique iOS doit prendre en charge iOS 10.0.2 ou une version ultérieure.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Routeur WPS

Utilisez un routeur compatible WPS pour vous connecter en appuyant sur le bouton.

1. Sélectionnez "Bouton poussoir" sur l'écran du téléviseur.
2. Commutez vers le mode WPS en appuyant sur la touche WPS du routeur auquel vous souhaitez vous connecter.
3. La durée pour appuyer sur la touche varie en fonction du routeur.
4. Sélectionnez "Connector" sur l'écran du téléviseur dans les 2 minutes.

Manuel

Saisissez le nom (SSID) et le mot de passe du réseau auquel vous souhaitez vous connecter.

1. Réglez les éléments suivants.

SSID : Entrez le nom du réseau sans fil (SSID).

Sécurité :

Sélectionnez la méthode de cryptage selon le paramètre de cryptage du point d'accès que vous utilisez.

Mot de passe : Entrez le mot de passe.

1. Sélectionnez "Connector" à la fin du paramétrage.

• La clé par défaut de cet appareil est réglée sur "1". Définissez la clé par défaut du routeur sur "1" pour utilisation.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexes

Réglages

Configurez l'adresse IP.

• Si vous utilisez un routeur haut débit (fonction DHCP), les informations requises pour la connexion réseau telles que l'adresse IP seront automatiquement configurées puisque la fonction DHCP est réglée sur "Marche" dans les paramètres par défaut de l'appareil.
• Paramétrez les informations de Adresse IP, Masq. sous-réseaux, Passerelle par défaut et du serveur DNS seulement lors de l'attribution d'une adresse IP fixe ou en se connectant à un réseau sans la fonction DHCP.

DHCP

Permet de sélectionner la manière de se connecter au réseau.

Marché (Défaut):	Permet de configurer les réglages réseau automatiquement à partir de votre routeur.
Arrêt:	Permet de configurer les réglages réseau manuellement.

Adresse IP

Régler l'adresse IP dans les limites indiquées ci-dessous.

• La fonction Network Audio ne peut pas être utilisée si d'autres adresses IP sont réglées.

CLASS A: 10.0.0.1-10.255.255.254

Lorsque vous connectez directement un modem xDSL ou un adaptateur terminal à cet appareil, entrez le masque de sous-réseau indiqué dans la documentation donnée par votre fournisseur. Entrer en général "255.255.255.0".

Panneau avant

Affichage

Panneau arrête

Télécommande

Passerelle par défaut

Lorsque vous êtes connecté à une passerelle (routeur), entrez son adresse IP.

Entrez l'adresse du DNS indiquée dans la documentation donnée par le fournisseur.

• Si vous ne pouvez pas vous connecter à internet, vérifiez à nouveau les connexions et la configuration. (B p. 61)
• Si vous ne savez pas vérifier une connexion internet, contactez votre ISP (Internet Service Provider) ou le fournisseur de votre ordinateur.

Commande réseau

Active la communication réseau en mode veille.

Arrêt en veille (Défaut) :	Arrêt des fonctions réseau en veille.
Toujours actif :	Le réseau est activé en mode veille. L'unité principale peut être contrôle avec un contrôleur compatible réseau.

• En utilisant la fonction de contrôle Internet, Denon AVR Remote App ou HEOS App, régalez le paramétrage "Commande réseau" sur "Toujours actif".

Remarque

• Si "Commande réseau" est réglé sur "Toujours actif", l'appareil consomme plus d'énergie en mode veille.

Nom convivial

Le nom convivial est le nom par lequel cet appareil est désigné sur le réseau. Vous pouvez modifier le nom convivial selon vos préférences.

Sélectionnez un nom convivial à partir de la liste.

Quand vous sélectionnez "Autre", vous pouvez modifier le nom convivial selon vos préférences.

Home Theater / Living Room / Family Room / Guest Room / Kitchen / Dining Room / Master Bedroom / Bedroom / Den / Office / Autre

• Vous pouvez entrer jusqu'à 30 caractères.
• Lors de la première utilisation, le nom convivial par défaut est "Denon AVR-S970H".

Paramètres par défaut

Permet de restaurer à sa valeur par défaut le nom convivial, qui a été modifié.

Diagnostic

Permet de vérifier la connexion réseau.

Connexion physique

Permet de vérifier la connexion physique du port LAN.

Erreur :

Le câble LAN n'est pas connecté. Vérifiez la connexion.

• Lorsque connecté via un réseau local sans fil, “Connexion Sans fil (Wi-Fi)” s'affiche.

Aspirateur

Permet de vérifier la connexion entre l'appareil et le routeur.

Erreur :

Échec de la communication avec le routeur. Vérifiez les paramètres du routeur.

Connexions Lecture

Conseils Annexes

Accès internet

Permet de vérifier si cet appareil a accès à Internet (WAN).

Erreur :

Échec de la connexion à Internet. Vérifiez l'environnement de connexion Internet ou les paramètres du routeur.

AirPlay

Réglages pour Apple AirPlay.

Affiche le nom qui identifie cette unité sur les appareils Apple.

• Si vous avez enregistré cette unité dans l'application Apple Home, utilisez l'application pour modifier le nom.

AirPlay

Arrêt : Désactive Apple AirPlay.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Spotify connect

Commuter l'accès à Spotify Connect.

Marche

(Defaut) :

Arrêt : Désactive Spotify Connect.

Wi-Fi et bluetooth

Active/désactive les radios Wi-Fi et Bluetooth.

Wi-Fi

La fonction Wi-Fi peut être arrêtée pour éviter tout bruit affectant la qualité du son. L'utilisation d'un câble LAN pour connecter cet appareil au réseau permet une lecture avec une qualité sonore élevée.

Activé

Active la fonction Wi-Fi.

(Defaut) :

Désactivé : Désactive la fonction Wi-Fi.

Bluetooth

L'arrêt des fonctions du récepteur et de l'émetteur Bluetooth réduit une source de bruit qui affecte la qualité du son, permettant une lecture de meilleure qualité.

Activé

Active la fonction Bluetooth.

(Defaut) :

Désactivé: Désactive la fonction Bluetooth.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexe

Compte HEOS

Effectuez les réglages Compte HEOS.

Un Compte HEOS est nécessaire pour utiliser Favoris HEOS.

Le menu affiché diffère selon l'état du Compte HEOS.

Vous ne vous êtes pas connecté

J'ai un compte HEOS

Si vous avez déjà créé un Compte HEOS, entrez votre identifiant et votre mot de passe pour vous connecter.

Créer un compte

Si vous n'avez pas de Compte HEOS, créez un nouveau Compte HEOS.

Mot de passe oublié

En cas d'oubli du mot de passe, un courriel expliquant comment le réinitialiser vous sera envoyé.

Vous êtes déjà connecté

Identifiez-vous.

Le Compte HEOS en cours s'affiche.

Changer l'emplacement

Modifier les paramètres régionaux pour le Compte HEOS en cours.

Changer le mot de passe

Modifier le mot de passe pour le Compte HEOS en cours.

Supprimer le compte

Supprimer le Compte HEOS en cours.

Déconnexion

Se déconnecter du Compte HEOS en cours.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Général

Effectuer d'autres réglages.

Permet de régler la langue d'affichage du menu sur l'écran du téléviseur.

English/Deutsch/Français/Italiano/Español/Nederlands/Svenska/Pусский/Polski(Par défaut: English)

• "Langue" peut aussi être régle avec la procédure suivante. Cependant, l'écran du menu ne s'affiche pas. Suivez les instructions affichées pour procéder aux réglages.
• Appuyez longuemont sur le bouton de l'unité principale TUNER PRESET CH + et TUNE + en même temps pendant au moins 3 secondes. "V. Format: " s'affiche sur l'écran.
• Appuyez deux fois sur DIMMER sur l'appareil principal. "Lang.:" s'affiche sur l'écran.
• Utilisez TUNER PRESET CH + ou TUNER PRESET CH - sur l'appareil principal et définissez la langue.
• Appuyez sur STATUS sur l'appareil principal pour terminer le réglage.

Manuel d'utilisation

Indique l'URL et le code QR pour accéder au manuel du propriétaire en ligne depuis votre appareil mobile.

Configurez le paramétrage du Mode ECO et du mode veille automatique.

Mode ECO

Ce mode peut réduire la consommation d'énergie et la production de chaleur de cet appareil lorsqu'il est sous tension.

Ceci est obtenu en réduisant la ligne d'alimentation de l'amplificateur de puissance, et par conséquent la puissance maximale de sortie.

Panneau avant

Affichage

Panneau arrête

Télécommande

Conseils annexes

Marche :

Les économies d'énergie sont toujours activées, quel que soit le volume ou le signal d'entrée.

Automatique (Défaut) :

Ceci vous offre le meilleur équilibre entre les économies d’énergie et la puissance de sortie maximale :

Aux faibles niveaux de volume, les économies d'énergie sont activées. Si vous augmentez le volume sonore, les économies d'énergie sont automatiquement désactivées, ce qui vous permet de bénéficier d'une puissance de sortie maximale sans distorsion.

Si le volume est réglé à un niveau élevé mais qu'aucun signal d'entrée n'est détecté pendant plus de 2 minutes, cet appareil activera des économies d'énergie. Lorsqu'un signal d'entrée est détecté à nouveau ou que la source d'entrée est modifiée, cet appareil désactivera automatiquement à nouveau les économies d'énergie aux niveaux de volume élevés.

Arrêt :

Aucune économie d'énergie.

• Lorsque l'appareil bascule entre les différents états d'économie d'énergie en "Mode ECO : Automatique", vous pourriez entendre un cliquetis provenant de l'intérieur de cet appareil, c'est normal.
• Si le contenu est mis en pause pendant plus de 2 minutes et que la lecture reprend depuis la même source aux niveaux existants de volume élevés, il peut y avoir un court délai avant que la puissance maximale ne soit restable.
• "Mode ECO" peut également être modifié en appuyant sur ECO sur la télécommande.
• Mode ECO ne peut pas être réglé quand l'impédance des enceintes est réglée sur 4 Ω/ohms. (12 p. 35) En outre, il est impossible de commuter "Mode ECO" en appuyant sur ECO sur la télécommande.

Contenus Connexions Lecture

Conseils Annexes

Marche (par défaut)

Réglez le mode sur le mode ECO lorsque l'appareil est sous tension.

Dernière(Défaut) :	Le Mode ECO sera réglé sur les réglagesprécedent avant la mise hors tension de l'alimentation.
Marche :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Marche".
Automatique :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Automatique".
Arrêt :	Lorsque l'appareil est sous tension, le mode sera toujours commuté vers Mode ECO dans "Arrêt".

Affichage à l'écran

Affichez la consommation électrique de cet appareil à l'aide d'un compteur sur l'écran du téléviseur.

Toujours actif :	Affichez toujours le compteur sur l'écran du téléviseur.
Automatique (Défaut) :	Affichez le compteur lors du changement de mode ou de volume.
Arrêt : Ne pas afficher le compteur.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexes

Veille auto

Paramètres de manière à ce que l'alimentation de l'appareil commute automatiquement en mode veille.

Permet de régler la durée avant le basculement en mode veille auto lorsqu'aucun signal audio ou vidéo n'est émis de cet appareil. Avant que l'appareil n'entre en mode veille, "Veille auto" s'affiche sur l'écran de l'appareil, ainsi que sur l'écran du menu.

60 min :	L'appareilonne en mode veille au bout de 60 minutes.
30 min :	L'appareilonne en mode veille au bout de 30 minutes.
15 min (Défaut) :	L'appareilonne en mode veille au bout de 15 minutes.
Arrêt :	L'appareil ne passe pas automatiquement au mode veille.

Lorsqu'il n'y a aucune opération pendant une certaine période de temps définie ici, l'appareil se met automatiquement hors tension même s'il y a une entrée audio ou vidéo.

8 heures :	Met la ZONE2 en état de veille au bout d'environ 8 heures.
4 heures :	Met la ZONE2 en état de veille au bout d'environ 4 heures.
2 heures :	Met la ZONE2 en état de veille au bout d'environ 2 heures.
Arrêt (Défaut) :	Ne met pas automatiquement la ZONE2 en état de veille.

Panneau avant

Affichage

Panneau arrête

Télécommande

Émetteur bluetooth

Configurez l'émetteur Bluetooth de cet appareil.

Réglé pour utiliser un casque Bluetooth pour écouter le son produit dans la MAIN ZONE.

Émetteurs

Permet d'activer/de désactiver l'émetteur Bluetooth.

Marché :	Permet d'activer la fonction d'émetteurBluetooth.
Arrêt(Défaut) :	Permet de désactiver la fonctiond'émetteurBluetooth.

Mode de sortie

Permet de sélectionner la méthode de sortie audio.

Bluetooth + HP(Valeur par défaut):	Le son est transmis au casque Bluetooth et aux enceintes de la zone principale.
Bluetooth uniquement:	Le son est transmis uniquement au casque Bluetooth.

Appareil raccordé

Affiche le périphérique Bluetooth connecté à cet appareil.

Liste des appareils

• Les appareils disponibles sont affichés dans la liste une fois que vous avez lancé le mode de jumelage sur le casque Bluetooth que vous souhaitez connecter. Sélectionnez vos casques Bluetooth dans la liste pour les jumeler.
• Cet appareil ne peut être jumelé qu'avec un seul casque Bluetooth à la fois. Cependant, il est possible d'enregistrer jusqu'à 8 casques Bluetooth. Passez d'un appareil enregistré à l'autre à partir de List des appareils dans le menu de configuration "Émetteur Bluetooth".
• Pour supprimer un appareil Bluetooth enregistré de la liste, utilisez les touches du curseur haut/bas pour le sélectionner, puis appuyez sur la touche OPTION et sélectionnez "Oubliez cet appareil".

• "Mode de sortie" peut également être configuré à partir de "Émetteur Bluetooth" dans le menu d'options.
• Les enceintes Bluetooth compatibles avec le profil A2DP peuvent être connectées en suivant les mêmes étapes que pour connecter un casque Bluetooth.

Remarque

• Les fonctions d'émetteur et de récepteur Bluetooth ne peuvent pas être utilisées simultanément. Les paramètres de ce menu ne sont pas disponibles lorsque vous écoutez de la musique sur un périphérique Bluetooth dans une zone.
• Même lorsque "Émetteurs" est réglé sur "Marche", vous pouvez appuyer sur Bluetooth sur la télécommande pour sélectionner la source "Bluetooth" et activer la fonction de récepteur Bluetooth. Pour écouter de la musique stockée sur des périphériques Bluetooth, tels que les smartphones sur cet appareil, appuyez sur Bluetooth sur la télécommande pour commuter la source d'entrée sur Bluetooth, puis reconnectez le périphérique Bluetooth.
• Les paramètres du menu pour l'émetteur Bluetooth ne sont pas disponibles lorsque cet appareil est regroupé dans l'application HEOS.

Panneau avant

Affichage

Panneau arrête

Telecommande

Contents

Connexions Lecture

Conseils Annexe

Configuration de la ZONE2

Permet de régler les paramètres de lecture audio avec un système ZONE2.

• Les valeurs réglées pour "Limite volume" et "Vol. allumage" s'affichent en fonction du réglage spécifique pour le volume "Échelle". (p. 162)
• Cette option peut être sélectionnée lorsque "Mode affectation" est défini sur "ZONE2". (p. 192)

Ajuster le niveau du canal gauche.

-12dB - +12dB (Défaut: 0dB)

Niveau canal droit r

Ajuster le niveau du canal droit.

-12 dB - +12 dB (Défaut: 0 dB)

Niveau volume

Réglez le niveau de sortie du volume.

Variable

(Defaut) :

Le volume peut être réglé.

1-98

(-79dB - 18dB)

Le volume est fixé au niveau souhaité. Impossible de régler le volume avec la télécommande.

• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 162)

Réglages de volume maximum.

60-80(-20dB-0dB)

(Défaut: 70(-10dB))

Arrêt : Ne pas utiliser de volume maximum.

• Cette option peut être sélectionnée lorsque "Niveau volume" est défini sur "Variable". (© p. 216)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 162)

Panneau avant

Affichage

Panneau arrête

Télécommande

Vol. allumage

Définit le niveau de volume initial lorsque l'appareil est mis sous tension.

Dernière (Défaut) :	Règle le niveau de mise sous tension sur le dernier niveau de volume utilisé.
Sourdine :	Règle le niveau de mise sous tension sur le niveau de sourdine.
1 - 98 (-79 dB - 18 dB) :	Règle un niveau de mise sous tension spécifique.

• Cette option peut être sélectionnée lorsque “Niveau volume” est défini sur “Variable”. (V-B p. 216)
• La valeur en décibels (dB) s'affiche lorsque le paramétrage "Échelle" est défini sur "-79.5 dB - 18.0 dB". (p. 162)

Niveau sourdine

Règle la quantité d'atténuation lorsque la sourdine est activée.

Complet (Défaut) :	Règle le niveau de sourdine sur la sourdine totale (aucun son).
-40 dB :	Règle le niveau de sourdine à 40 dB plus bas que le niveau de volume actuel.
-20 dB :	Règle le niveau de sourdine à 20 dB plus bas que le niveau de volume actuel.

Renommer zone

Changez le titre d'affichage de chaque zone selon votre choix.

Paramètres par défaut : Le réglage par défaut est restauré pour opérer le nom de zone.

• Vous pouvez entrer jusqu'à 10 caractères.

Changez le nom de sélection rapide qui s'affiche sur l'écran du téléviseur pour celui que vous préférez.

Quick Select 1 / Quick Select 2 / Sélection rapide 3 / Quick Select 4

Paramètres par défaut : L'élagage par défaut est restauré pour opérer le nom de sélection rapide.

• Vous pouvez entrer jusqu'à 16 caractères.

Panneau avant

Affichage

Panneau arrête

Télécommande

Afficheur façade

Permet de régler les paramètres relatifs à l'afficheur.

Luminance

Régler la luminosité d'affichage de cet appareil.

Clair

(Defaut) :

Luminosité d'affichage normale.

Attenuer: Luminosité d'affichage réduite.

Sombre : Luminosité très faible.

Arrêt : Désactiver l'affichage.

• Vous pouvez également ajuster l'affichage en tournant la molette DIMMER sur l'appareil principal.

Panneau avant

Affichage

Panneau arrête

Télécommande

Micrologiciel

Vérifie les dernières informations sur les mises à jour du micrologiciel, met à jour le micrologiciel.

Vérifier mise à jour

Vérifier pour les mises à jour du micrologiciel.

Le micrologiciel peut être mis à jour si la mise à jour du micrologiciel a été publiée.

Effectuez le processus de mise à jour.

Lorsque la mise à jour démarre, l'écran

de menu se ferme. Pendant la mise à

Mise à jour, la progression s'affiche sur l'écran.

Mettre à jour plus tard.

• Cet appareil relance automatiquement la mise à jour si la mise à jour échoue. S'il n'est pas possible d'effectuer encore une mise à jour, le message "Update Error" apparaît sur l'affichage, suivi de l'un des messages suivants. Consultez "Dépistage des pannes" - "Mise à jour des messages d'erreur" pour de l'information sur les messages d'erreur de mise à jour. (p. 247) Vérifiez les conditions en fonction du message et réessayez d'effectuer la mise à jour.
• Ce menu ne peut pas être sélectionné lorsque "Autorise mise à jour" est réglé sur "Arrêt".

Mise à jour auto

Active les mises à jour automatiques afin que les mises à jour des fonctionnalités soient automatiquement téléchargées et installées lorsque l'appareil est en mode veille.

Mise à jour automatique

Cet appareil fera automatiquement la mise à jour la plus récente en micrologiciel lors de sa mise en veille.

Marche : Active les Mises à Jour Automatiques.

Arrêt

Désactive les Mises à Jour

Automatiques.

Fuseau horaire

Changer le fuseau horaire.

Définir le fuseau horaire qui correspond à votre zone géographique.

• Ce menu ne peut pas être sélectionné lorsque “Autorise mise à jour” est réglé sur “Arrêt”.

Autorise mise à jour

Activez ou désactivez les mises à jour pour cet appareil.

Marché (Défaut):	Permet à cet apparéil de receivevoir des mises à jour.
Arrêt:	Empêche cet apparéil de receivevoir une mise à jour.

• Ce paramètre cause des incompatibilités entre l'appareil et HEOS App.

Remarques concernant l'utilisation de "mettre à jour

• Pour utiliser ces fonctions, votre système doit avoir les spécifications et les réglages nécessaires à une connexion Internet. (p. 61)
• Ne coupez pas l'alimentation tant que la mise à jour n'est pas terminée.
• Environ 1 heure est nécessaire pour que la procédure de mise à jour soit terminée.
• Lorsque la mise à jour démarre, les opérations normales de cet appareil ne peuvent plus être effectuées jusqu'à la fin de la mise à jour. Dans certains cas, l'opération peut réinitialiser les données sauvegardées, notamment pour les paramètres de cet appareil.
• En cas d'échec de la mise à jour, appuyez sur la touche de l'appareil et maintenez-la enfoncée pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le. Après environ 1 minute, "Please wait" apparait à l'écran et la mise à jour redémarre. Si l'erreur se répète, vérifiez l'environnement du réseau.

Informations

Affichage d'informations sur les réglages de cet appareil, les signaux d'entrée etc.

Audio

Affiche les informations audio pour MAIN ZONE.

Mode son : Le mode audio actif s'affiche.
Signal d'entrée : Le type de signal d'entrée s'affiche.
Format :	Le nombre de canaux de signal d'entrée (présence de canaux avant, surround, LFE) s'affiche.
Fréq. échantillonage. :	La fréquence d'échantillonnage du signal d'entrée s'affiche.
Décalage :	La valeur de correction de la normalisation des dialogues s'affiche.
Drapeau :	Il s'affiche en entrant les signaux avec canal surround arrêté. “MATRIX” s'affiche avec les signaux d'entrée DTS-ES Matrix, “DISCRETE” avec les signaux DTS-ES Discrete.

Vidéo

Affiche les signaux d'entrée/sortie HDMI et les informations du moniteur HDMI pour MAIN ZONE.

InfosignalHDMI

Résolutions / HDR / Espaces couleurs / Profondeur pixel / ALLM / QFT / Débit FRL

Moniteur HDMI 1 / Moniteur HDMI 2

Interface / HDR / Résolution supportée / Fonctions améliorées / Débit Max. FRL

• A ou B peut être affiché à la fin de la résolution. A représente la vidéo non compressée et B représente la vidéo compressée.
• Reportez-vous à la section "À propos de HDMI" pour plus d'informations sur ALLM, QFT et FRL. (19 p. 253)

Permet d'afficher des infos sur les réglages actuels.

MAIN ZONE :	Cet élément présente des infos sur les réglages de la MAIN ZONE. L'information affichée est différente en fonction de la source d'entrée.
ZONE2 :	Cet élément présente des informations sur les réglages de la ZONE2.

Contenus Connexions Lecture

Conseils Annexe

Micrologiciel

Version :

Affiche les informations relatives au micrologiciel actuel.

DTS Version : Affiche la version DTS en cours.

Notification

Affiche et règle les notifications.

De même, permet d'afficher ou non la notification lorsque

L'alimentation est sous tension.

Alertes de notification

Marche (Défaut) :	Des messages de notification sont affichés.
Arrêt :	Les messages de notification ne sont pas affichés.

• En appuyant sur INFO sur la télécommande, l'écran affiche des informations telles que le nom de la source d'entrée, le volume, le nom du mode sonore, les signaux d'entrée/sorting video et d'autres informations. Le Taux FRL est affiché lorsque le réglage "Format signal 4K/8K" de cet appareil est "8K Amélioré" et que le téléviseur connecté supporte le mode de transmission FRL.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture

Conseils Annexes

Données d'utilisation

Pour nous aider à améliorer nos produits et le service client, Denon collecte des informations de manière anonyme sur la manière dont vous utilisez votre appareil (telles que les sources d'entrée, les modes audio et les réglages des enceintes fréquemment utilisés). Denon ne transmettra jamais les informations collectées à des tiers.

Oui :	Ils fournissent des informations sur l'état du fonctionnement de cet apparéil.
Non :	Ne fournit pas d'informations sur l'état de fonctionnement de cet apparéil.

Sauvegarde & charger

Enregistrez et restaurez le paramétrage du périphérique à l'aide d'un dispositif de mémoire USB.

Utilisez un dispositif de mémoire USB qui dispose d'au moins 128 Mo d'espace libre et qui est formaté en FAT32. Il est possible que les données ne puissent s'enregistrer/se charger correctement dans certains dispositifs de mémoire USB. - L'enregistrement/le chargement des données peut prendre jusqu'à 10 minutes. Ne coupez pas l'alimentation jusqu'à ce que le processus soit terminé.

Sauvegarder configuration

Le paramétrage de l'appareil actuel est enregistré sur le dispositif mémoire USB.

Lorsque le paramétrage est enregistré correctement, "Saved" apparait sur l'écran et le fichier "config. avs" est créé sur le dispositif mémoire USB.

• Ne modifiez pas le nom du fichier créé. Cela empêchera ainsi le fichier d'être reconnu comme un fichier de paramétrage lors de la restauration.

Le paramétrage enregistré sur le dispositif mémoire USB est restauré. Lorsque le paramétrage est correctement restauré, "Loaded" s'affiche sur l'écran et l'unité redémarre automatiquement.

Panneau avant

Affichage

Panneau arrête

Télécommande

Verrou de configuration

Protection des réglages contre toute modification involontaire.

Verrouillez

Marche : Activer la protection.

Arrêt (Défaut) :

Désactiver la protection.

Lorsque vous annulez le réglage, mettez "Verrouillez" sur "Arrêt".

Remarque

• Lorsque "Verrouillez" est réglé sur "Marche", éléments de réglage ne s'affichent à l'exception de "Verrou de config".

Réinitialiser

Restaure le réglage aux valeurs d'usine par défaut. Vous pouvez appliquer l'initialisation à l'ensemble des réglages de l'appareil ou aux réglages du réseau uniquement.

Tous les réglages

Tous les réglages sont réinitialisés aux valeurs d'usine par défaut.

Paramètres réseau

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (12 p. 223)
• L'opération de "Réinitialiser" peut être également effectuée par le biais de la touche sur l'appareil principal. Pour plus de détails sur la réinitialisation de tous les réglages aux valeurs d'usine par défaut, voir "Réinitialisation des réglages d'usine" (12 p. 248), et pour plus de détails sur la réinitialisation des réglages du réseau aux valeurs d'usine par défaut, voir "Réinitialisation des réglages du réseau" (12 p. 249).

Remarque

• Ne débranchez pas l'alimentation, ni ne mettez l'appareil hors tension au cours de l'initialisation des réglages du réseau.

Panneau avant

Affichage

Panneau arrête

Télécommande

Télécommande Connexions Lecture

Conseils Annexe

Limiter la zone d'opération avec la télécommande

Les opérations de ZONE2 peuvent être désactivées avec la télécommande.

1 Maintenir enforcé ZONE2 et SETUP.

Les touches MAIN et ZONE2 clignotent.

Annulation du paramétrage 1 : Maintenez enfoncées ZONE2 et SETUP tout en configurant le paramétrage. Les touches MAIN et ZONE2 clignotent et le paramétrage est annulé.

Panneau avant

Affichage

Panneau arrête

Télécommande

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur 227

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension 227.

Je souhaite avoir le subwoofer toujours en sortie audio 227

Je souhaite une meilleure clarté des voix dans les films 227

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible 227

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films 227

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle 228

Je souhaite associer une vidéo à la musique actuelle 228

Je souhaite ignorer les sources d'entrée inutilisées 228

Je souhaite profiter de la même musique dans toutes les zones de la maison, soit, etc. 228

Je souhaite minimiser le délamination des signaux vidéo lorsque je joue à un jeu sur ma console deieux 228

Dépistage des pannes

L'alimentation ne se met pas sous/hors tension 230V

Les opérations ne peuvent pas être effectuées via la télécommande 231

L'affichage sur cet appareil n'affiche rien 231

Aucun son n'est émis 232

L'audio souhaité n'est pas émis 233

Le son est interrompu ou on entend des bruits 236

Aucune vidéo ne s'affiche sur le téléviseur 237

L'écran du menu ne s'affiche pas sur le téléviseur 238

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale 238

Impossible de dire AirPlay 239

Impossible de dire les dispositifs mémoire USB 240

Impossible de dire le Bluetooth 241

Impossible de dire la radio Internet 243

Impossible de lire les fichiers musiques sur le PC ou le NAS 244

Plusieurs services en ligne ne peuvent pas être lus 245

La fonction HDMI Contrôle ne fonctionne pas 245

Impossible de se connecter à un réseau local sans fil 246

Mise à jour des messages d'erreur 247

Contents

Connexions Lecture Réglages

Annexe

Conseils

Je souhaite que le volume ne soit pas trop fort par erreur

• Réglez la limite supérieure du volume pour "Limite volume" préalablement dans le menu. Ceci empêche des enfants ou d'autres personnes de trop augmenter le volume par erreur. Vous pouvez définir cela pour chaque zone. ("Volume" (p. 162), "Limite volume" (p. 216))

Je souhaite maintenir le volume au même niveau lorsque je mets l'appareil sous tension

• Par défaut, le réglage de volume lorsque l'alimentation a été préalablement réglée sur veille sur cet appareil est appliqué à la prochaine mise sous tension sans aucune modification. Pour utiliser un niveau de volume fixe, réglez le niveau du volume à la mise sous tension pour "Vol. allumage" dans le menu. Vous pouvez définir ceci pour chaque zone. ("Volume" (R p. 162), "Vol. allumage" (R p. 217))

Je souhaite avoir le subwoofer toujours en sortie audio

• En fonction des signaux d'entrée et du mode audio, le subwoofer peut ne pas transmettre d'audio. Lorsque "Sortie Subwoofer" dans le menu est réglé sur "LFE + MAIN (Principale)", vous pouvez faire en sorte que le subwoofer transmette toujours de l'audio. (p. 200)

Je souhaite une meilleure clarté des voix dans les films

• Sélectionnez un réglage qui rend le dialogue plus facile à écouter dans le menu option "Amélioration Dialogues". (p. 110)

Je souhaite maintenir les basses et la clarté pendant la lecture à un niveau de volume faible

• Réglez "Dynamic EQ" dans le menu sur "Marche". Ce réglage corrige les caractéristiques de fréquence pour vous permettre de profiter d'un audio cristallin sans perte de basses même pendant la lecture à un faible niveau de volume. (p. 164)

Je souhaite ajuster automatiquement la différence de niveau du volume dans le contenu, tel que la télévision et les films

• Paramétrez l'option "Dynamic Volume" du menu. Les modifications du niveau du volume (entre les scènes calmes et les scènes bruyantes) dans les contenus lus sur le téléviseur ou dans les films sont automatiquement ajustées au niveau souhaité. (p. 165)

Panneau avant

Affichage

Panneau arrête

Télécommande

Annexe

Je souhaite régler l'environnement d'écoute optimisé après la modification de la configuration/position des enceintes ou la modification d'une enceinte pour une nouvelle

Effectuez "Conf. Audyssey". Ceci optimise automatiquement les réglages des enceintes pour le nouvel environnement d'écoute. (p. 182) Je souhaite associer une vidéo à la musique actuelle - Réglez "Sélect. Video" dans le menu d'options sur "Marche". Vous pouvez associer la musique en cours à votre source vidéo souhaitée provenant d'un boîtier décodeur ou un Blu-ray, etc. tout en écoutant de la musique depuis le tuner, un CD, une cellule phono, HEOS, USB ou Bluetooth. (p. 114)

Je souhaite ignorer les sources d'entrée inutilisées - Reglez les sources d'entrée sur "Masquer les sources" dans le menu. Ceci vous permet d'ignorer les sources d'entrée inutilisées lorsque vous faites pivoter la molette SOURCE SELECT de cet appareil. (p. 181) Je souhaite profiter de la même musique dans toutes les zones de la maison, soit, etc. - Reglez "Toutes zones stéréo" dans le menu d'options sur "Démarrer". Vous pouvez dire dans une autre pièce (ZONE2) la musique qui est lue au même moment dans MAIN ZONE. (p. 115) Je souhaite minimiser le délai des signaux vidéo lorsque je joue à un jeu sur ma console de produits - Lorsque la vidéo est retardée par rapport aux fonctionnements des touches avec le contrôleur sur la console de jeux, reglez "Mode vidéo" dans le menu sur Jeu". (p. 172)

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

• Si les étapes 1 à 3 ci-dessus n'améliorent pas le problème, redémarrer l'appareil peut améliorer le problème.

Continuez d'appuyer sur la touche sur l'appareil jusqu'à ce que "Restart" s'affiche à l'écran, ou retirez et rebranchez le cordon d'alimentation de l'appareil.

Si cet appareil ne fonctionne pas correctement, vérifie les symptômes dans cette section.

Si les symptômes ne correspondent pas à l'un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l'alimentation et contactez le magasin où vous avez acheté cet appareil.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

L'appareil ne s'allume pas.

• Vérifiez que la fiche d'alimentation est correctement introduite dans la prise murale. (19 p. 63)

L'appareil se met automatiquement hors tension.

• La minuterie sommeil est réglée. Mettez l'appareil sous tension. (p. 130)
• "Veille auto" est réglée. "Veille auto" est déclenché lorsqu'aucune opération n'est effectuée pendant un certain temps. Pour désactiver "Veille auto", définissez l'option "Veille auto" du menu sur "Arrêt". (p. 214)

L'alimentation se met hors tension et l'indicateur d'alimentation clignote en rouge toutes les 2 secondes environ.

• En raison de la hausse de température dans cet appareil, le circuit de protection fonctionne. Mettez l'appareil hors tension, patientez une heure environ jusqu'à ce qu'il ait suffisamment refroidi. Puis, mettez l'appareil à nouveau sous tension. (p. 276)
• Veuillez réinstaller cet appareil dans un endroit bien ventilé.

• Vérifiez le branchement des enceintes. Le circuit de protection peut avoir été activé parce que les fil conducteurs du câble des enceintes ont été en contact les uns avec les autres ou un fil conducteur a été déconnecté de la borne et est entré en contact avec le panneau arrière de cet appareil. Après avoir débranché le cordon d'alimentation, réparez en retordant fermement le fil conducteur ou en remettant la borne en ordre, puis rebranchez le fil. (p. 35)
• Baissez le volume et mettez l'appareil à nouveau sous tension. (p. 65) Le circuit de l'amplificateur de cet appareil est déficient. Débranchez le cordon d'alimentation et contactez notre centre de service client.

L'alimentation ne s'esteient pas même lorsque vous appuyez sur le bouton d'alimentation et que l'affichage indique "ZONE2 on

L'alimentation de la ZONE2 est mise sur ON. Pour permettre hors tension l'alimentation de cet appareil (veille), appuyez sur ZONE2 ON/OFF sur l'appareil, ou appuyez sur la touche POWER 0 après avoir appuyé sur la touche ZONE2 de la télécommande pour mettre hors tension l'alimentation de la ZONE2.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les opérations ne peuvent pas être effectuées via la télécommande.

• Les piles sont usées. Remplacez-les par des piles neuves. (p. 10)
• Faites fonctionner la télécommande à une distance d'environ 7 m de cet appareil et à un angle de. (p. 10)
• Retirez tout obstacle se trouvant entre cet appareil et la télécommande.
• Insérez les piles en respectant la polarité indiquée par les repères ⊕ et Θ. (p. 10) Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.
• La zone cible de fonctionnement ne correspond pas au réglage de la zone spécifique sur la télécommande. Appuyez sur la touche MAIN ou ZONE2 pour sélectionner la zone de fonctionnement de la télécommande. (p. 154) Lorsque vous utilisez un dispositif vidéo 3D, la télécommande de cet appareil peut ne pas fonctionner en raison des communications infrarouges entre les appareils (telles que des lunettes et un téléviseur pour l'affichage 3D). Dans ce cas, ajustez la direction des appareils avec la fonction de communications 3D et leur distance pour vous assurer qu'ils n'affectent pas le fonctionnement de la télécommande de cet appareil.
• Il est impossible de commuter "Mode ECO" en utilisant ECO sur la télécommande lorsque les réglages suivants sont utilisés. (p. 211) - Lorsque l'impédance des enceintes est réglée sur 4 Ω/ohms (p. 35)

L'écran est éteint.

• Paramétrez les options "Luminance" du menu sur tout autre choix que "Arrêt". (p. 218) Lorsque le mode audio est réglé sur "Pure Direct", l'affichage est hors tension. (p. 120)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucun son n'est transmis aux enceintes.

• Vérifiez les connexions de tous les appareils. (p. 35)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'état des câbles.
• Vérifiez que les câbles d'enceintes sont correctement connectés. Vérifiez que les fils conducteurs des câbles entrent en contact avec la partie métallique des bornes des enceintes. (12 p. 35)
• Serrez fermement les bornes d'enceintes. Vérifiez les bornes des enceintes pour un éventuel relâchement. (p. 35)
• Vérifiez qu'une source d'entrée correcte est sélectionnée. (p. 65)
• Ajustez le volume. (p. 66) Annulez le mode de sourdine. (p. 66)
• Vérifiez le réglage de la borne d'entrée audio numérique. (p. 178) Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, la sortie audio numérique est régée pour être désactivée par défaut. Lorsqu'un casque audio est branché dans la prise PHONES sur l'appareil principal, le son n'est pas émis par la borne d'enceintes et le connecteur PRE OUT.
• Le son est transmis à votre casque Bluetooth, mais pas aux enceintes ni aux pré-sorties lorsque "Mode de sortie" est réglé sur "Bluetooth uniquement". Remplacez "Mode de sortie" par "Bluetooth + HP" pour sortir le son de votre casque Bluetooth ainsi que de vos enceintes ou pré-sorties. (p. 215)

Aucun son n'est transmis lors de l'utilisation de la connexion dvi-d.

Lorsque cet appareil est connecté à un dispositif équipéd'une borne DVI-D, aucun son n'est transmis. Effectuez une connexion audio séparée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le volume n'augmente pas.

• Le volume maximal défini est trop faible. Réglez le volume maximal à l'aide de l'option "Limite" du menu. (p. 162) Effectuez le traitement de la correction du volume approprié en fonction des réglages et du format de l'audio d'entrée, pour que le volume puisse ne pas atteindre la limite supérieure.

Le volume du casque bluetooth ne diminue pas.

Le volume du casque Bluetooth ne peut être réglé à partir de cet appareil. Utilisez un casque Bluetooth avec réglage du volume.

Aucun son n'est transmis lors de l'utilisation de la connexion HDMI.

• Vérifiez la connexion des connecteurs HDMI. (p. 50)
• Pour diffuser un flux audio HDMI par les enceintes, paramétrez l'option "Sortie audio HDMI" du menu sur "AVR". Pour transmettre du téléviseur, réglez "TV". (p. 167) Lors de l'utilisation de la fonction HDMI Contrôle, vérifie que la sortie audio est réglée sur l'amplificateur AV sur le téléviseur. (p. 129)

Lorsqu'un téléviseur compatible avec la fonction earc est connecté, le son du téléviseur n'est pas émis par le haut-parleur raccordé à cet appareil.

• La configuration des paramètres de la fonction eARC peut être nécessaire en fonction du téléviseur compatible avec la fonction eARC que vous utilisez. Assurez-vous qu'eARC est configuré sur marche si ce réglage existe sur votre téléviseur. Pour plus d'informations, consultez le mode d'emploi de votre téléviseur. Assurez-vous que la source d'entrée de cet appareil est "TV Audio".
• La fonction eARC n'est pas opérationnelle lorsque la borne d'entrée HDMI est réglée sur la source d'entrée "TV Audio". Pour activer la fonction eARC, annulez le réglage de la borne d'entrée HDMI, puis redémarrez cet appareil et le téléviseur. (p. 179)

Aucun son n'est transmis à une enceinte spécifique.

• Vérifiez que les câbles des enceintes sont correctement connectés.
• Vérifiez qu’une sélection autre que "Aucun" est réglée pour le réglage "Configuration des enceintes" dans le menu. (p. 193)
• Vérifiez le réglage "Mode affectation" dans le menu. (p. 192) Lorsque le mode audio est "Stéréo", l'audio est uniquement transmis par les enceintes avant et le subwoofer.
• Le son n'est pas émis par l'enceinte surround arrière si "Virtualisation d'enceintes" est réglé sur "Marche" lorsque "Configuration des enceintes" - "Surround arrière" est réglé sur "1 enceinte" dans le menu. (p. 157)

Panneau avant

Affichage

Panneau arrête

Télécommande

Aucun son n'est émis par le subwoofer.

• Vérifiez les connexions du subwoofer.
• Allumez le subwoofer.
• Réglez "Configuration des enceintes" - "Subwoofer" dans le menu sur "Oui". (p. 193)
• Quand le paramètre "Configuration des enceintes" - "Avant" dans le menu est réglé sur "Grande", en fonction du signal d'entrée et du mode audio, il est possible qu'aucun son ne soit transmis au subwoofer. (p. 193) Lorsqu'aucun signal audio subwoofer (LFE) est inclus dans les signaux d'entrée, il est possible qu'aucun son ne soit transmis du subwoofer. (p. 200)
• Vous pouvez décider que le subwoofer transmette always du son en réglant "Sortie Subwoofer" sur "LFE + MAIN (Principale)". (p. 200)

Le son DTS n'est pas émis.

• Vérifiez que le réglage de sortie audio numérique sur le dispositif connecté est réglé sur "DTS".

Pas de signal audio dolby atmos, dolby truehd, dts-hd, dolby digital plus.

Effectuez les connexions HDMI. (p. 53) - Vérifiez le réglage de sortie audio numérique sur le dispositif connecté. Sur certains dispositifs, "PCM" est réglé par défaut.

Il est impossible de sélectionner le mode DTS neural: x.

• Il est impossible de sélectionner DTS Neural: X lorsque vous utilisez le casque.

Le mode dolby surround ne peut pas être sélectionné.

• Le Dolby Surround ne peut pas être sélectionné lorsque vous utilisez des écouteurs.

Il n'est pas possible de sélectionner d'autres modes audio que "stereo" ou "direct".

• Vous ne pouvez sélectionner que "Stereo" ou "Direct" comme mode audio si vous entrez des signaux Headphone: X.

Annexe

Audyssey MultEQ®, Audyssey Dynamic EQ® et Audyssey Dynamic Volume® ne peuvent pas être sélectionnés.

• Ces réglages ne peuvent pas être sélectionnés lorsqu vous effectuez Conf. Audyssey®. (p. 182)
• Basquez sur un mode audio autre que "Direct" ou "Pure Direct". (p. 119)
• Vous ne pouvez pas sélectionner ici lorsque le son est réglé sur le mode "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+Virtual:X".
• Ces règles ne peuvent pas être sélectionnées lors de l'utilisation d'écouteurs.

Impossible de sélectionner "restorer".

• Vérifiez que l'appareil reçoit un signal analogique ou un signal PCM (Fréq. échantillonnage=44,1/48 kHz). Pour la lecture des signaux multi-canaux tels que Dolby Digital ou les signaux surround DTS, la fonction "Restorer" est inopérante. (p. 161)
• Basculez sur un mode audio autre que "Direct" ou "Pure Direct". (p. 119)

Aucun son n'est émis lors de l'utilisation de la ZONE2.

L'entrée audio du signal numérique de la borne HDMI ou des bornes numériques (OPTICAL) ne peuvent pas être lues. Utilisez des connexions analogiques. Lors de l'écoute de l'audio d'un périphérique Bluetooth en ZONE2, supprimez tout obstacle entre le périphérique Bluetooth et cet appareil, et utilisez-le à une distance d'environ 30 m.

Les réglages du mode sonore ne sont pas disponibles lorsque vous utilisez un casque Bluetooth. Les paramètres du menu audio ne sont pas non plus disponibles. - Cet appareil ne peut pas modifier le mode sonore ou les paramètres du menu audio pour la sortie audio vers le casque Bluetooth.

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Le son est interrompu ou on entend des bruits

Pendant la lecture de la radio Internet ou d'un dispositif mémoire USB, l'audio est occasionnellement interrompu.

Lorsque la vitesse de transfert du dispositif mémoire USB est faible, l'audio peut être occasionnellement interrompu. - La vitesse de communication réseau est lente ou la station radio est occupée.

Lorsque vous passez un appel sur un iPhone, du bruit se produit dans la sortie audio de cet appareil.

• Lorsque vous passez un appel, restez à une distance de 20 cm minimum entre l'iPhone et cet appareil.

Du bruit se produit souvent lors de la diffusion FM/AM.

• Changez l'orientation ou la position de l'antenne. (p. 59)
• Séparer l'antenne cadre AM de l'appareil. Utilisez une antenne extérieure. (p. 59)
• Éloignez l'antenne des autres câbles de connexion. (p. 59)

Baissez le volume. (p. 66) - Réglez "Arrêt" sur "Mode ECO". Lorsque "Marche" ou "Automatique" est en "Mode ECO", l'audio peut être distordu lorsque le volume de lecture est élevé. (p. 211)

Le son est coupé lors de l'utilisation d'une connexion wi-fi.

La bande de fréquence utilisée par le réseau local sans fil est également utilisée par les fours à micro-ondes, les téléphones sans fil, les contrôleurs de jeux sans fil ainsi que d'autres appareils du réseau local sans fil. L'utilisation de ces appareils en même temps que cet appareil peut provoquer une coupure de la lecture en raison d'une interference électronique. Il est possible de remédier aux coupures de lecture en utilisant les méthodes suivantes. (p. 61)

• Installlez les appareils qui provoquent des interférences à l'écart de cet appareil.
• Mettez hors tension les appareils qui provoquent des interférences.
• Modifiez les paramètres du canal du routeur auquel cet app
• Passez à une connexion LAN câble.
• Notamment lors de la lecture de gros fichiers musicaux, en fonction de votre environnement de réseau local sans fil, le son pendant la lecture peut être interrompu. Dans ce cas, effectuez une connexion LAN cable. (p. 203)

Panneau avant

Affichage

Panneau arrête

Télécommande

Aucune image ne s'affiche.

• Vérifiez les connexions de tous les appareils. (p. 50)
• Insérez complètement les câbles de connexion.
• Vérifiez que les bornes d'entrée et les bornes de sortie ne sont pas inversément reliées.
• Vérifiez l'état des câbles.
• Faites correspondre les réglages d'entrée à la borne d'entrée du téléviseur connecté à cet appareil. (p. 178)
• Vérifiez que la source d'entrée correcte est sélectionnée. (p. 65)
• Vérifiez le réglage de la borne d'entrée vidéo. (p. 178)
• Vérifiez que la résolution du lecteur correspond à celle du téléviseur. (p. 221)
• Vérifiez que le téléviseur est compatible avec le système de protection des droits d'auteur (HDCP). Si l'appareil est connecté à un matériel non compatible avec le système HDCP, le signal vidéo ne sera pas correctement transmis. (p. 254)
• Pour profiter d'un contenu dont le copyright est protégé par HDCP 2.2 ou HDCP 2.3, utilisez un appareil de lecture et un téléviseur compatibles HDCP 2.2 ou HDCP 2.3.
• Pour diffuser une vidéo 4K, utilisez un "High Speed HDMI Cable" ou un "High Speed HDMI Cable with Ethernet". Pour obtenir une plus grande fidélité avec les vidéos 4K, il est recommandé d'utiliser un "Premium High Speed HDMI Cables" ou un "Premium High Speed HDMI Cables with Ethernet" possédant une étiquette de câble mentionnant HDMI Premium Certified Cable sur l'emballage du produit.
• Utilisez un "Ultra High Speed HDMI cable" certifié pour profiter d'une vidéo 8K ou 4K 120 Hz. Si vous utilisez un autre cable HDMI, la vidéo peut ne pas s'afficher ou d'autres problèmes peuvent survenir.

Aucune vidéo ne s'affiche sur le téléviseur avec la connexion dvi-d.

• Avec la connexion DVI-D, sur certaines associations de dispositifs, les dispositifs peuvent ne pas fonctionner correctement en raison de la protection de copyright (HDCP). (p. 254)

Pendant que le menu est affiché, aucune video ne s'affiche sur le téléviseur.

• La vidéo en cours de lecture ne s'affichera pas sur l'arrière-plan du menu lorsque le menu est utilisé.

Contents

Connexions Lecture Réglages

Annexe

L'écran du menu ne s'affiche pas sur le téléviseur

L'écran du menu ou l'écran d'informations d'état ne s'affiche pas sur le téléviseur.

• Les informations d'état ne s'afficheront pas sur la TV lorsque les signaux vidéo suivants sont en cours de lecture.
• Certaines images de contenu vidéo 3D
• Images de résolution d'ordinateur (exemple : VGA)
• Vidéo ayant un format d'image autre que 16:9 ou 4:3
• Certains types de signaux HDR
• Certains types de contenu de produits
• Vidéo compressée

Lorsqu'une video 2D est convertie en video 3D sur le téléviseur, l'écran de menu ou l'écran d'information de statut ne s'affiche pas correctement. (p. 222) - En mode de lecture pure direct, l'écran de menu ou l'écran d'informations d'état ne s'affiche pas. Basculez sur un mode audio autre que le mode pure direct. (p. 118) - Définissez le réglage "Format TV" dans le menu sur une sélection appropriée pour le téléviseur. (p. 177)

La couleur de l'écran du menu et le contenu des opérations affichées sur le téléviseur est différente de la normale

La couleur de l'écran du menu et du contenu des opérations affichées sur le téléviseur est différente. L'exécution d'opérations sur cet appareil pendant la lecture d'un signal Dolby Vision peut provoquer une variation de l'affichage de la couleur de l'écran du menu et du contenu des opérations. Il s'agit d'une caractéristique du signal Dolby Vision et non d'un dysfonctionnement.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire airplay

L'icône AirPlay n'apparaît pas dans iTunes ou sur l'iPhone / iPod touch / iPad.

• Cet appareil et l'ordinateur ou l'iPhone / iPod touch / iPad ne sont pas connectés au même réseau (LAN). Connectez-le au même réseau (LAN) que cet appareil. (p. 61) Le micrologiciel sur iTunes / iPhone / iPod touch / iPad n'est pas compatible avec AirPlay. Mettez à jour le micrologiciel à la version la plus récente.

Pas de signal audio.

Le volume sur iTunes / iPhone / iPod touch / iPad est réglé au niveau minimum. Le volume sur iTunes / iPhone / iPod touch / iPad est lié au volume sur cet appareil. Définissez un niveau de volume approprié. - La lecture AirPlay ne s'effectue pas ou cet appareil n'est pas sélectionné. Cliquez sur l'icône AirPlay sur l'écran iTunes ou de l'iPhone / iPod touch / iPad et sélectionnez cet appareil. (t p. 105)

L'audio est interrompu pendant la lecture AirPlay sur l'iPhone / iPod touch / iPad.

• Quittez l'application exécutée en arrêté-plan de l'iPhone/iPod touch/iPad, puis utilisez AirPlay pour diffuser vos fichiers.
• Certains facteurs externes peuvent affecter la connexion sans fil. Modifiez l'environnement réseau en prenant des mesures, telles que raccourcir la distance du point d'accès LAN sans fil.

iTunes ne peut pas être lu via la télécommande.

• Activez le réglage "Autoriser la commande audio d'iTunes à partir de haut-parleurs distants" sur iTunes. Ensuite, vous pouvez lancer les opérations de lecture, pause et de saut via la télécommande.

Contents

Connexions Lecture Réglages

Annexe

Le dispositif mémoire USB n'est pas reconnu.

• Déconnectez et reconnectez le dispositif mémoire USB. (p. 58)
• Les dispositifs de mémoire USB compatibles avec une classe de stockage de masse sont pris en charge.
• Cet appareil ne prend pas en charge une connexion via un hub USB. Connectez le dispositif mémoire USB directement au port USB.
• Le périphérique de stockage USB doit être formaté en "FAT32" ou "NTFS".
• Il n'est pas garanti que tous les dispositifs mémoire USB fonctionnent. Certains dispositifs mémoire USB ne sont pas reconnus. Lors de l'utilisation d'un type de lecteur de disque dur portable compatible avec la connexion USB qui nécessite l'alimentation d'un adaptateur CA, utilisez l'adaptateur CA fourni avec le disque dur.

Les fichiers sur le dispositif mémoire USB ne s'affichent pas.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 67)
• Cet appareil est capable d'afficher des fichiers dans un maximum de huit niveaux de dossiers. Un maximum de 5000 fichiers (dossiers) peut aussi être affiché pour chaque niveau. Modifiez la structure de dossiers du dispositif mémoire USB. Lorsque plusieurs partitions existent sur le dispositif mémoire USB, seuls les fichiers sur la première partition s'affichent.

Les périphériques ios et android ne sont pas reconnus.

• Le port USB de cet appareil ne prend pas en charge la lecture depuis des périphériques iOS et Android.

Impossible de dire les fichiers contenus sur un dispositif mémoire USB.

• Les fichiers sont créés à un format qui n'est pas pris en charge par cet appareil. Vérifiez que les formats sont pris en charge par cet appareil. (p. 257)
• Vous tentez de lire un fichier protégé. Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• La lecture risque de ne pas se faire si la taille du fichier de l'album dépasse 2 MB.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Les périphériques bluetooth ne peuvent pas être connectés à cet appareil.

• La fonction Bluetooth du périphérique Bluetooth n'a pas été activée. Voir le manuel de l'utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.
• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Il est impossible de connecter le périphérique Bluetooth avec cet appareil s'il n'est pas compatible avec le profil A2DP.
• Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

Il est impossible de connecter des smartphones et autres appareils bluetooth.

• Il est impossible de connecter des smartphones et autres appareils Bluetooth lorsque “Émetteurs” est configuré sur “Marche”. Appuyez sur la touche Bluetooth de la télécommande pour commuter la source d'entrée sur Bluetooth, puis connectez l'ordinateur. (p. 215)

Impossible de connecter des écouteurs bluetooth.

• Rapprochez le casque Bluetooth de cet appareil.
• Mettez le casque Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.
• Accédez à “Général” - “Émetteur Bluetooth”, et configurez “Émetteurs” sur “Marche” dans le menu. (p. 215)
• Assurez-vous que cet appareil n'est pas déjà connecté à un autre casque Bluetooth. Vérifiez le casque Bluetooth actuellement connecté en appuyant sur INFO sur la télécommande ou sur le bouton STATUS de l'appareil.

Déconnectez le casque Bluetooth connecté avant de connecter celui que vous pouvez utiliser.

• Les écouteurs Bluetooth ne peuvent pas être connectés si Bluetooth est utilisé comme source d'entrée dans une zone. Le casque Bluetooth ne peut pas être connecté si cet appareil est regroupé dans l'application HEOS. Retirez cet appareil du groupe pour permettre la connexion du casque Bluetooth.
• Le casque Bluetooth ne peut pas se connecter à cet appareil s'il n'est pas compatible avec le profil A2DP.
• La connexion et le fonctionnement ne sont pas garantis pour tous les appareils compatibles Bluetooth.
• Cet appareil ne peut se connecter qu'à un seul casque Bluetooth à la fois. Toutefois, il est possible d'enregistrer jusqu'à 8 casques Bluetooth. Vous pouvez commuter entre des appareils enregistrés depuis “Liste des appareils” dans le menu “Émetteur Bluetooth”. (p. 215)

Panneau avant

Affichage

Panneau arrête

Télécommande

Le son est coupé.

• Amenez le périphérique Bluetooth à proximité de cet appareil.
• Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et autres périphériques Bluetooth.
• Reconnectez le périphérique Bluetooth.

Le son est coupé ou un bruit se produit lors de l'utilisation d'un casque bluetooth.

• Rapprochez le casque Bluetooth de cet appareil.
• Supprimez tout obstacle entre le casque Bluetooth et cet appareil.
• Reconnectez le casque Bluetooth.
• Pour éviter les interférences électromagnétiques, placez cet appareil à l'écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d'autres périphériques Bluetooth.
• Nous vous recommandons d'utiliser un LAN cable pour connecter cet appareil et d'autres appareils.
• Le Bluetooth transmet sur la bande de 2,4 GHz, ce qui peut interférer avec le Wi-Fi transmis sur cette bande. Connectez cet appareil et d'autres appareils au réseau Wi-Fi sur une bande de 5 GHz si votre routeur Wi-Fi le permet.

Le son est en retard sur mon casque bluetooth.

• Cet appareil ne peut pas régler le retard audio sur le casque Bluetooth.

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Aucune liste des stations ne s'affiche.

Le câble LAN n'est pas correctement connecté ou le réseau est déconnecté. Vérifiez l'état de la connexion. (p. 61) Effectuez le mode de diagnostic réseau.

Impossible de lancer la radio internet.

• La station de radio sélectionnée est à un format qui n'est pas pris en charge par cet appareil. Les formats qui peuvent être lus sur cet appareil sont les formats MP3, WMA et AAC. (12 p. 260)
• La fonction de pare-feu est activée sur le routeur. Vérifiez le réglage du pare-feu. L'adresse IP n'est pas correctement réglée. (p. 205)
• Vérifiez si le routeur est sous tension.
• Pour obtenir l'adresse IP automatiquement, activez la fonction du serveur DHCP sur le routeur. De même, réglez le réglage sur "Marche" sur cet appareil. (p. 205)
• Pour obtenir l'adresse IP manuellement, réglez l'adresse IP sur cet appareil. (p. 205)
• Certaines stations radio émettent en silence pendant certaines périodes. Dans ce cas, aucun son n'est transmis. Patientez un peu et sélectionnez la même station radio ou sélectionnez une autre station radio. (p. 90)
• La station radio sélectionnée n'est pas en service. Sélectionnez une station radio en service.

Impossible de se connecter aux stations radio favorites.

• La station radio n'est pas en service en ce moment. Enregistrez les stations radio en service.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Impossible de lire les fichiers contenus sur un ordinateur.

• Les fichiers sont enregistrés dans un format incompatible. Enregistrez les fichiers dans un format compatible. (p. 259)
• Les fichiers protégés ne peuvent pas être lus sur cet appareil.
• Le port USB de cet appareil ne peut pas être utilisé pour le branchement d'un ordinateur.
• Les paramètres de partage Média sur le serveur ou NAS ne prenant pas en charge cet appareil. Changez les paramètres pour la prise en charge de cet appareil. Pour plus de détails, voir le manuel de l'utilisateur fourni avec le serveur ou NAS.

Impossible de trouver le serveur ou de s'y connecter.

• Le pare-feu de l'ordinateur ou du routeur est activé. Vérifiez les réglages du pare-feu de l'ordinateur ou du routeur.
• L'ordinaire n'est pas activé. Mettez l'ordinaire en marche.
• Le serveur n'est pas actif. Activez le serveur. L'adresse IP de cet appareil est incorrecte. Vérifiez l'adresse IP de cet appareil. (p. 202)

Impossible de dire les fichiers musiques sur le PC.

• Même si le PC est connecté à la port USB de cet appareil, les fichiers musicaux ne peuvent pas être lus. Connectez le PC de cet appareil via le réseau. (p. 61)

Les fichiers sur le PC ou le NAS s'affichent.

• Les fichiers d'un type non pris en charge par cet appareil ne s'affichent pas. (p. 259)

Impossible de dire la musique contente sur un stockage NAS.

• Si vous utilisez un stockage NAS conforme à la norme DLNA, activez la fonction du serveur DLNA dans les paramètres du stockage NAS.
• Sinon, lisez la musique via un ordinateur. Définissez la fonction de partage de fichiers multimédias de Windows Media Player et ajoutez le stockage NAS au dossier de lecture sélectionné.
• Si la connexion est limitée, définissez l'équipement audio comme cible de la connexion.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Plusieurs services en ligne ne peuvent pas être lus

Plusieurs services en ligne ne peuvent pas être lus.

• Le service en ligne peut avoir été interrompu.

La fonction HDMI contrôle ne fonctionne pas

La fonction HDMI Contrôle ne fonctionne pas.

• Vérifiez que "HDMI Contrôle" dans le menu est réglé sur "Marche". (p. 169)
• Vous ne pouvez pas faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction HDMI Contrôle. De plus, en fonction du dispositif connecté ou des réglages, la fonction HDMI Contrôle peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement. (p. 129)
• Vérifiez que le réglage de la fonction HDMI Contrôle est activé sur tous les dispositifs connectés à cet appareil. (p. 129) Lorsque vous effectuez des modifications associées à une connexion, telles que la connexion d'un dispositif HDMI supplémentaire, les réglages de fonctionnement du lien peuvent être initialisés. Mettez l'appareil et les dispositifs connectés via HDMI hors tension, puis à nouveau sous tension. (p. 129)
• La borne HDMI MONITOR 2 n'est pas compatible avec la fonction HDMI Contrôle. Utilisez la borne HDMI MONITOR 1 pour la connexion au téléviseur. (p. 50)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages

Annexe

Accès au réseau impossible.

Le paramétrage du nom du réseau (SSID), le mot de passe et le chiffrement n'ont pas été correctement configurés. Configurez les paramètres réseau en fonction des détails du réglage de cet appareil. (p. 204) - Réduisez la distance entre le point d'accès LAN sans fil et cet appareil, retirez tout obstacle et assurez-vous que la vue au point d'accès n'est pas obstruée avant d'essayer à nouveau la connexion. De même, installez des fours à micro-ondes et d'autres points d'accès réseau aussi loin que possible. - Configurez le paramétrage du canal du point d'accès à l'écart des canaux qui sont en cours d'utilisation par d'autres réseaux. - Cet appareil n'est pas compatible EP (TSN).

Connexion au routeur WPS impossible.

• Vérifiez que le mode WPS du routeur fonctionne. Appuyez sur le bouton WPS du routeur, puis appuyez sur la touche "Connecter" affichée sur l'écran TV, dans les 2 minutes.
• Un routeur/paramétrage compatibles avec les normes WPS 2.0 sont nécessaires. Réglez le type de cryptage sur "Aucun", "WPA-PSK (AES)" ou WPA2-PSK (AES). (p. 204) Si la méthode de cryptage du routeur est WEP/WPA-TKIP/WPA2-TKIP, vous ne pouvez pas effectuer la connexion à l'aide de la touche WPS sur le routeur. Auquel cas, utilisez la méthode "Recherche de réseaux" ou "Manuel" pour effectuer la connexion.

Connexion au réseau à l'aide de l'iphone/ipod touch/ipad impossible.

• Effectuez une mise à niveau vers la dernière version du micrologiciel de l'iPhone/iPod touch/iPad. Lorsque vous configurez via une connexion sans fil, iOS 10.0.2 ou une version ultérieure doit être prise en charge.

Panneau avant

Affichage

Panneau arrête

Télécommande

Mise à jour des messages d'erreur

Si une mise à jour est interrompue ou échoue, un message d'erreur s'affiche.

Affichage Description
Connection failed. Please check your network, then try again.	La connexion réseau est instable.La connexion au serveur a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Update failed. Please check your network, then try again.	Le téléchargement du micrologiciel a échoué.Vérifier votre environnement réseau et réessayer d'effectuer la mise à jour.
Please check your network, unplug and reconnect the power cord, and try again.	La mise à jour a échoué.Maintenez enforcée la touche Ⓞ de l'appareil principal pendant plus de 5 secondes, ou bien débranchez le cordon d'alimentation et rebranchez-le.La mise à jour redémarre automatiquement.
Please contact customer service in your area. Cet apparèil est peut-être endommagé.Contactdez le centre de service client de votre région.

Panneau avant

Affichage

Panneau arrête

Télécommande

Réinitialisation des réglages d'usine

Si les témoins du mode d'entrée sont incorrects ou si l'appareil ne peut pas être utilisé, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (1 p. 229)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Divers réglages sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

TUNER PRESET CH +

1. Eteignez l'appareil à l'aide de Ⓒ. 2. Appuyez sur tout en appuyant simultanément sur TUNER PRESET CH + et TUNER PRESET CH -. 3. Retirez vos doigts des deux touches lorsque "initialized" apparait sur l'écran.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauvegarde & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (T2 p. 223)
• Vous pouvez également réinitialiser l'ensemble des règles aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Tous les règles" dans le menu. (© p. 224)

Panneau avant

Affichage

Panneau arrête

Télécommande

Réinitialisation des réglages du réseau

Si le contenu du réseau est incorrect ou si l'appareil ne peut pas se connecter au réseau, redémarrer l'appareil peut améliorer le problème. Nous vous recommandons de redémarrer l'appareil avant de revenir au paramétrage par défaut. (p. 229)

Si les opérations ne se sont pas améliorées en redémarrant l'unité, suivez les étapes ci-dessous.

Les réglages du réseau sont réinitialisés aux valeurs d'usine par défaut. Refaire les réglages.

Toutefois, les paramètres "Affectation des Amplis", "Configuration des enceintes" et "Vidente" ne sont pas réinitialisés.

1 Appuyez sur pour mettre l'appareil sous tension. 2 Tournez SOURCE SELECT pour sélectionner "HEOS Music". 3 Appuyez longuement sur le bouton de l'unité principale ZONE2 ON/OFF et ZONE2 SOURCE en même temps pendant au moins 3 secondes. 4 Retirez vos doigts des deux touches lorsque "Network Reset..." apparait sur l'écran. 5 “Completed” s'affiche sur l'écran lorsque la réinitialisation est terminée.

• Avant de rétablir le paramétrage par défaut, utilisez la fonction "Sauveg. & charger" dans le menu pour enregistrer et restaurer les détails des divers paramétrages configurés de l'appareil. (12 p. 223)
• Vous pouvez réinitialiser les réglages du réseau aux valeurs d'usine par défaut par le biais de "Réinitialiser" - "Paramètres réseau" dans le menu. (© p. 224)

Remarque

• Ne coupez pas l'alimentation avant la fin de la réinitialisation.

Panneau avant

Affichage

Panneau arrête

Télécommande

Restauration du micrologiciel aux valeurs par défaut de l'usine

Lorsque l'appareil ou les fonctions réseau ne fonctionnent pas correctement, le fonctionnement peut être amélioré en rétablissant le micrologiciel aux valeurs par défaut.

Faites-le lorsque l'appareil ne fonctionne toujours pas correctement, même après avoir essayé les démarches pour "Réinitialisation des réglages d'usine" ou "Réinitialisation des réglages du réseau". (p. 248, 249)

Après la restauration du micrologiciel, divers paramètres sont réinitialisés à leur valeur par défaut. Configurez les paramètres du réseau et mettez à nouveau à jour le micrologiciel.

1 Appuyez sur ① tout en maintenant simultanément pressés MODE et BAND. 2 Lorsque "Restoring FW..." apparait sur l'écran, relâchez les boutons.

Lorsque la restauration du micrologiciel est terminée, "Completed" apparait sur l'écran pendant environ 5 secondes, et l'appareil redémarre automatiquement.

• Cette opération prend du temps car elle nécessite de se reconnecter au réseau, de restaurer et de mettre à jour le micrologiciel.
• Si cette opération ne permet pas d'améliorer le problème, contactez notre centre de service clientèle.

Remarque

• Ne coupe pas le courant avant que la restauration du micrologiciel ne soit terminée.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

HDMI est l'abréviation de High-Definition Multimedia Interface, une interface numérique audio-vidéo pouvant être connectée à une télévision ou à un amplificateur.

La connexion HDMI permet de transmettre des formats vidéo haute définition et audio haute qualité adoptés par les lecteurs de disques Blu-ray (Dolby Digital Plus, Dolby TrueHD, DTS-HD), ce qui n'est pas possible avec la transmission vidéo analogue.

De plus, dans une connexion HDMI, les signaux audio et vidéo peuvent être transmis via un câble unique HDMI. Toutefois, avec des connexions conventionnelles, il est nécessaire de fournir des câbles audio et vidéo séparément pour une connexion entre les dispositifs. Ceci vous permet de simplifier la configuration du câblage qui peut être très complexe dans un système Home Cinema.

Cet appareil prend en charge les fonctions HDMI suivantes.

Technologie d'imagerie prise en charge par la norme HDMI. Contrairement à RGB ou YCbCr, qui utilise 8 bits (256 teintes) par couleur, celle-ci utilise 10 bits (1 024 teintes), 12 bits (4 096 teintes) ou 16 bits (65 536 teintes) pour produire des couleurs dont la définition est supérieure. Les deux appareils liés via un câble HDMI doivent prendre en charge Deep Color.

Cette fonction permet aux téléviseurs haute définition d'afficher les couleurs avec une plus grande précision. Elle permet l'affichage de couleurs vives et naturelles.

"x.v. Color" est une marque commerciale de Sony Corporation.

Cet appareil prend en charge en entrée et en sortie les signaux vidéo 3D (en 3 dimensions) de la norme HDMI. Pour des vidéos 3D, vous devez disposer d’un téléviseur et d’un lecteur prenant en charge la fonction HDMI 3D, ainsi que de lunettes 3D.

Cet appareil prend en charge l'entrée et la sortie de signaux vidéo HDMI 4K (3840 x 2160 pixels) et 8K (7680 x 4320 pixels).

Elle établit automatiquement les réglages ajustés pour le type de sortie vidéo (informations sur le contenu).

Espace de couleurs défini par Adobe Systems Inc. Celui-ci étant plus développé que l'espace RGB, il peut produire des images plus vives et naturelles.

Chacun de ces espaces colorimétriques définit une palette de couleurs disponibles plus large que le modèle traditionnel RGB.

Panneau avant

Affichage

Panneau arrête

Télécommande

Sync. labiale auto

Cette fonction peut corriger automatiquement le retard entre l'audio et la vidéo.

Utilisez un téléviseur compatible avec la fonction Sync. labiale auto.

Même lorsque l'alimentation de cet appareil est réglée sur veille, l'entrée des signaux de la borne d'entrée HDMI est transmise au téléviseur ou à un autre dispositif connecté à la borne de contrôle HDMI.

HDMI contrôle

Si vous connectez l'appareil et la fonction HDMI Contrôle compatible au téléviseur ou au lecteur avec un câble HDMI, puis activez le réglage de la fonction HDMI Contrôle sur chaque dispositif, les dispositifs pourront se contrôler mutuellement.

• Mise hors tension du lien

La fonction de mise hors tension de cet appareil peut être liée à l'étape de mise hors tension du téléviseur.

• Permutation de la destination de sortie audio

À partir du téléviseur, vous pouvez permuter la transmission de l'audio du téléviseur à l'amplificateur AV.

• Ajustement du volume

Vous pouvez régler le volume de cet appareil pendant le réglage du volume de la TV.

• Permutation de la source d'entrée

Vous pouvez parcourir les fonctions de cet appareil via les liens à la commutation de fonction d'entrée du téléviseur.

Quand le lecteur fonctionne, la source d'entrée de cet appareil bascule automatiquement sur la source de ce lecteur.

Cette fonction transmet des signaux audio du téléviseur à cet appareil via le câble HDMI et lit l'audio du téléviseur sur cet appareil en fonction de la fonction HDMI Contrôle.

Si un téléviseur sans fonction ARC est raccordée via des connexions HDMI, les signaux vidéo du dispositif de lecture connecté à cet appareil sont transmis à la TV, mais cet appareil ne peut pas lire les signaux audio de la TV. Pour profiter d'un son surround lorsque vous visionnez des programmes télévisés, il est nécessaire d'utiliser un câble audio distinct.

En revanche, si un téléviseur avec la fonction ARC est raccordée via des connexions HDMI, aucun câble audio n'est requis. Les signaux audio de la TV peuvent être transmis à cet appareil au moyen d'un câble HDMI. Cette fonction vous permet de bénéficier d'une lecture surround de la TV sur cet appareil.

La fonction eARC est une extension de la fonction ARC traditionnelle. Elle utilise une commande de fonction eARC dédiée pour diffuser l'audio de télévision de cet appareil sans passer par le contrôle HDMI. De plus, la fonction eARC peut transmettre des PCM linéaires multicanaux, Dolby TrueHD, Dolby Atmos, DTS-HD, DTS:X et d'autres formats audio non compatibles avec l'ARC traditionnel. La connexion à un téléviseur compatible avec la fonction eARC permet également de profiter d’une lecture surround de qualité supérieure du contenu audio lu à partir de votre téléviseur.

Télécommande

Cet appareil bascule automatiquement en mode de faible latence en fonction du contenu de la lecture lorsque vous utilisez une combinaison de téléviseur et de console de jeu compatible avec la fonction ALLM.

VRR permet de réduire ou d'éliminer le décalage, le bégaiement et la déchirure de la trame pour un jeu plus fluide et plus détaillé.

- QFT (quick frame transport):

La QFT réduit la latence pour un jeu plus fluide et sans décalage, et une réalité virtuelle interactive en temps réel.

Le FRL (Fixed Rate Link) est une technologie de transmission qui est nécessaire pour fournir des résolutions plus élevées telles que des bandes passantes à très haut débit de 4K 60 Hz ou plus.

Remarque

• Certaines fonctions peuvent ne pas jouer leur rôle du fait du téléviseur ou du lecteur connectés. Vérifiez préalablement pour chaque appareil dans le manuel du propriétaire.

Formats audio pris en charge

PCM linéaire 2 canaux	2 canaux, 32 kHz – 192 kHz, 16/20/24 bit
PCM linéaire multi-canal	7.1 canaux, 32 kHz – 192 kHz, 16/20/24 bit
Bitstream	Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD / Dolby Digital Plus / DTS:X / DTS-HD

Signaux vidéo pris en charge

480i 480p - 576i - 576p - 720p 60/50Hz 1080i 60/50Hz 1080p 120/100/60/50/24Hz - 4K 120/100/60/50/30/25/24Hz 8K 60/50/30/25/24Hz

Panneau avant

Affichage

Panneau arrête

Télécommande

Système de protection des droits d'auteur

Pour lire la vidéo et l'audio numériques comme les vidéos BD ou les DVD via une connexion HDMI, cet appareil et la TV ou un lecteur doivent tous les deux prendre en charge le système de protection des droits d'auteur, appelé HDCP (High-bandwidth Digital Content Protection System). Le système HDCP est une technologie de protection complémentaire au chiffrement de données et l'authentification de l'appareil AV connecté. Cet appareil prend en charge le système HDCP. - Si vous connectez un matériel qui ne prend pas en charge le système HDCP, les signaux vidéo et audio ne seront pas produits correctement. Lisez le manuel de l'utilisateur de votre téléviseur ou de votre lecteur pour en savoir plus.

Panneau avant

Affichage

Panneau arrête

Telekommande

Controles Connexions Lecture Réglages Conseils

Remarque

• Seules les connexions HDMI sont disponibles pour l'entrée/sorting vidéo de cet appareil.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions lecture réglages conseils

Lorsque "HDMI Upscaler" dans le menu est réglé sur "Automatique", cet appareil met à l'échelle le signal vidéo HDMI d'entrée et le transmet ensuite au téléviseur. (p. 173)

Signal de sortie

HDMI

480i/576i

480p/576p

720p

1080i

1080p30/25/24Hz

1080p60/50Hz

1080p120/100Hz

4K30/25/24Hz

4K60/50Hz

4K120/100Hz

8K30/25/24Hz

8K60/50Hz

HDMI

480i/576i

✓

480p/576p

✓

720p

✓

1080i

✓

1080p 30/25/24Hz

✓

✓

✓

1080p 60/50Hz

✓

✓

✓

1080p 120/100Hz

✓

4K 30/25/24Hz

✓

✓

4K 60/50Hz

✓

✓

4K 120/100Hz

✓*

8K 30/25/24Hz

✓*

8K 60/50Hz

✓*

• Pris en charge par les connecteurs HDMI 4, 5 et 6.

Panneau avant

Affichage

Panneau arrête

Télécommande

Lecture de dispositifs mémoire USB

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500 × 500 (WMA/MP3/apple Lossless/DSD) ou 349 × 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.

Formats compatibles

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux -.wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux -.m4a
DSD 2,8/5,6 MHz 2 canaux - .	dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu téléchargé sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur. 2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Contents

Connexions Lecture Réglages Conseils

Nombre maximal de fichiers et de dossiers lisibles

Le nombre maximal de fichiers et de dossiers lisibles par cet appareil est indiqué ci-dessous.

Élement Média	Dispositifs mémoire USB
Nombre de niveaux de répertoires *1	8 niveaux
Nombre de dossiers 500
Nombre de fichiers *2	5000

1. Le dossier racine est pris en compte. 2. Le nombre de fichiers autorisé peut varier en fonction de la capacité du dispositif mémoire USB et de la taille des fichiers.

Lecture d'un périphérique bluetooth

Cet appareil prend en charge le profil Bluetooth suivant.

Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, les données sonores mono et stéréo peuvent être écoutées en haute qualité. AVRCP (Audio/Video Remote Control Profile) :

Lorsqu'un périphérique Bluetooth prenant en charge ce standard est connecté, le périphérique Bluetooth peut être commandé à partir de cet appareil.

La diffusion des ondes radio depuis cet appareil peut interférer avec le fonctionnement des appareils médicaux. Assurez-vous de mettre hors tension l'alimentation de cet appareil et du périphérique Bluetooth dans les endroits suivants, car les interférences des ondes radio peuvent causer des dysfonctionnements.

• Les hôpitaux, trains, avions, stations essence et les endroits où des gaz inflammables sont générés
• À proximité de portes automatiques et d'alarmes incendie

Panneau avant

Affichage

Panneau arrête

Télécommande

Lire un fichier sauvegardé sur un ordinateur ou sur un NAS

• Cet appareil est compatible avec les standards MP3 ID3-Tag (Ver. 2).
• Cet appareil peut afficher les illustrations qui ont été intégrées en utilisant les standards MP3 ID3-Tag Ver. 2.3 ou 2.4.
• Cet appareil est compatible avec les tags META WMA.
• Si la taille d'image (pixels) de la pochette d'un album dépasse 500× 500 (WMA/MP3/WAV/FLAC/apple Lossless/DSD) ou 349× 349 (MPEG-4 AAC), l'appareil peut ne pas lire la musique correctement.
• Vous devez utiliser un serveur ou un logiciel serveur compatible avec la diffusion dans les formats correspondants pour lire des fichiers audio et image via un réseau.

Pour pouvoir diffuser les formats audio mentionnés ci-dessus via un réseau, vous devez installer un logiciel serveur, comme par exemple Twonky Media Server ou jRiver Media Server, sur tout ordinateur ou votre NAS. D'autres logiciels serveurs sont également disponibles. Veuillez vérifier les formats pris en charge.

Spécifications des fichiers pris en charge

	Fréquence d'échantillonnage	Canal Débit Extension
WMA*1	32/44,1/48 kHz 2 canaux 48 - 192 kbps .wma
MP3 32/44,1/48 kHz 2 canaux	32 - 320 kbps .mp3
WAV	32/44,1/48/88,2/96/176,4/192 kHz	2 canaux - .wav
MPEG-4 AAC*1	32/44,1/48 kHz 2 canaux 48 - 320 kbps .aac/.m4a
FLAC	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .flac
Apple Lossless*2	44,1/48/88,2/96/176,4/192 kHz	2 canaux - .m4a
DSD 2,8/5,6 MHz 2 canaux - .dsf/.dff

1 Seuls les fichiers non protégés par copyright peuvent être lus sur cet appareil. Le contenu télécharge sur les sites Internet payants est protégé par copyright. Les fichiers encodés au format WMA et gravés sur un CD, etc., à partir d'un ordinateur, risquent également d'être protégés par copyright, en fonction des paramètres de l'ordinateur. 2 Le décodeur Apple Lossless Audio Codec (ALAC) est distribué sous licence Apache, version 2.0 (http://www.apache.org/licenses/LICENSE-2.0).

Lecture de radio internet

■ Spécifications des stations radio lisibles

	Fréquence d'échantillonnage	Débit	Extension
WMA 32/44,1/48 kHz		48 – 192 kbps	.wma
MP3 32/44,1/48 kHz		32 – 320 kbps	.mp3
MPEG-4 AAC 32/44,1/48 kHz		48 - 320 kbps	.aac/.m4a

Fonction mémoire personnelle plus

Les paramétrages les plus récemment utilisés (mode d'entrée, mode de sortie HDMI, mode sonore, commande de tonalités, niveau du canal, MultEQ®, Dynamic EQ, Dynamic Volume, Restorer et décalage audio, etc.) sont sauvegardés pour chaque source d'entrée.

• Les réglages "Paramètres surround" sont mémorisés pour chaque mode son.

Fonction dernière mémoire

Cette fonction mémoire les réglages tels qu'ils étaient juste avant le passage en mode veille.

Contents

Connexions Lecture Réglages Conseils

Modes audio et canaux de sortie

• Indique les canaux de sortie audio ou les paramètres surround qu'il est possible de régler. • Indique les canaux de sortie audio. Les canaux de sortie dépendent du paramétrage de "Configuration des enceintes". (193)

1 - 6: "Modes audio et canaux de sortie" (p. 262)

Panneau avant

Affichage

Panneau arrête

Telecommande

1 Le mode son comprend "Dolby Surround" et les modes de son qui ont "+Dolby Surround" dans le nom du mode son. 2 Le mode son comprend "DTS Neural: X" et les modes de son qui ont "+Neural: X" dans le nom du mode son. 3 Le mode son comprend "DTS Virtual: X" et les modes de son qui ont "+Virtual: X" dans le nom du mode son. 4 L'audio est transmis lorsque "Graves" - "Sortie Subwoofer" dans le menu est réglé sur "LFE + MAIN (Principale)". (p. 200) 5 Un signal est émis en format audio pour chaque canal contenu dans un signal d'entrée. 6 L'audio n'est pas émis lorsque le “Paramètres surround” - “Virtualisation d'enceintes” dans le menu est réglé sur “Marche” et “Configuration des enceintes” - “Surrounder arrêté” dans le menu est réglé sur “1 enceinte”. (p. 157, 194)

Panneau avant

Affichage

Panneau arrête

Telekommande

Modes audio et paramètres surround

1 - 6: "Modes audio et paramètres surround" (p. 265)

Contents

Connexions

Lecture

Réglages

Conseils

Annexe

Connexions lecture réglages conseils

1 Lors de la lecture en mode Pure Direct, les paramètres surround sont identiques à ceux du mode Direct. 2 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD ou Dolby Atmos. 3 Cet élément peut être sélectionné lors de la lecture d'un signal Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD ou DTS. 4 Vous pouvez sélectionner cet élément lors de l'émission d'un signal DTS:X compatible avec la fonction Commande dialogue. 5 Cet élément peut être défini lorsque le signal LFE est inclus dans le signal d'entrée. 6 Cet élément peut être réglé lorsque Hauteur, Plafond ou des enceintes Dolby Atmos Enabled ne sont pas utilisés, ou lorsque les enceintes surround ne sont pas utilisées. 7 Cet élément ne peut pas être défini lorsque “Dynamic EQ” est réglé sur “Marche”. (p. 164) 8 Cet élément ne peut pas être réglé lorsque “Configuration des enceintes” - “Subwoofer” dans le menu est réglé sur “Non”. (p. 193) 9 Cet élément ne peut pas être défini lorsque “Conf. Audyssey®” n'a pas été effectué. 10 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz. 11 Vous ne pouvez pas définir lorsque le mode sonore est réglé sur "DTS Virtual:X" ou lorsque le mode sonore contient le nom "+Virtual:X". 12 Cet élément ne peut pas être réglé quand “MultEQ®” dans le menu est réglé sur “Arrêt”. (p. 163) 13 Cet élément est sélectionnable lorsque le signal d'entrée est un signal analogue, PCM 48 kHz ou 44,1 kHz. 14 Ce réglage est disponible lorsque “Graves” - “Sortie Subwoofer” dans le menu est réglé sur “LFE + MAIN (Principale)”. (p. 200) *15 Cet élément peut être défini lorsque “Configuration des enceintes” - “Avant” est réglé sur “Petite” ou que “Graves” - “Sortie Subwoofer” est réglé sur “LFE + MAIN (Principale)". (p. 193, 200)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Types de signaux d'entrée et modes audio correspondants

• Indique le mode audio par défaut. ⦁ Indique le mode audio sélectionnable.

Mode son

REMARQUE

Signaux 2 canaux Signal multicanaux

Dolby TrueHD

Dolby Digital Plus

Dolby Digital

DTS-HD DTS

Analogue / PCM

Dolby Atmos

Dolby TrueHD

Dolby Digital Plus

Dolby Digital (EX)

DTS:X DTS

HD DTS

Multicanaux PCM

Direct

Direct

○

○

○

○

○*2

○

○

○

○

○

○

○

○

Pure Direct

Pure Direct

○

○

○

○

○

○○

○

○

○

○

○

○

○

Stereo

Stereo

○

○

○

○

○

●○

○

○

○

○

○

○

○

Dolby Surround

Dolby Atmos

*1

●

Dolby TrueHD

○

○*3

○

Dolby Digital Plus

○

○*4

○

Dolby Digital

○

○

Dolby (D+) (HD) + Dolby Surround

●

●

●

Dolby (D+) (HD) + Neural:X

○

○

○

Dolby Surround

●

●

●

○

○

○

DTS Surround

DTS:X

●

DTS-HD

○

○

DTS Surround

○

○

DTS (-HD) + Dolby Surround

○

○

DTS (-HD) + Neural:X

●*5●*5

DTS (-HD) / DTS:X + Virtual:X

○*6

○

○

DTS Neural:X

○

○

○

●*5●*5

○

DTS Virtual:X

○

○

○

1 - 6: "Types de signaux d'entrée et modes audio correspondants" (20 p. 267)

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions lecture réglages conseils

1 Vous pouvez sélectionner cet élément lorsque vous utilisez l'une des enceintes surround arrière, avant-haut, supérieures avant, supérieures centrales, Dolby avant ou Dolby Surround. Il peut également être sélectionné lorsque le réglage “Paramètres surround” - “Virtualisation d'enceintes” est réglé sur “Marche”. 2 Le mode audio par défaut pour la lecture AirPlay est "Direct". 3 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD. 4 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby Digital Plus. 5 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS(-HD) avec une fréquence d'échantillonnage supérieure à 48 kHz. 6 Cet élément ne peut pas être sélectionné lorsque vous utilisez en entrée un format DTS:X avec une fréquence d'échantillonnage supérieure à 48 kHz. 7 L'option Multi ch In 7.1 ne peut être sélectionnée que lorsque les signaux d'entrée complètent des signaux d'arrière-plan et que des enceintes d'arrière-plan sont utilisées. 8 Cela peut être sélectionné lorsque le signal Dolby Atmos contient le signal Dolby TrueHD ou Dolby Digital Plus.

Audyssey dynamic EQ®

L'option Audyssey Dynamic EQ® résout le problème de la détermination de la qualité sonore qui accompagne les plus bas niveaux du volume en tenant compte de la perception auditive humaine et de l'acoustique de la pièce.

Audyssey Dynamic EQ® fonctionne en tandem avec Audyssey MultEQ® pour émettre un son équilibré pour tous les auditeurs à tous les niveaux sonores.

Audyssey dynamic volume®

Dynamic Volume résout les écarts importants de volume entre les programmes télévisés et les publicités, ainsi qu’entre les passages silencieux et bruyants des films. Audyssey Dynamic EQ® est intégré à Dynamic Volume. Aussi, si le volume de lecture est ajusté automatiquement, la réponse des graves perçue, l’équilibre tonal, l’impression surround et la clarté des dialogues restent identiques.

Audyssey MultiEq®

Audyssey MultEQ® rectifie les problèmes d’égalisation qui équilibrent les systèmes audio. Ils peuvent ainsi offrir une qualité d’écoute maximale à tous les auditeurs dans une grande zone d’écoute. Sur la base de plusieurs mesures, MultEQ® calcule une solution d’égalisation qui rectifie les problèmes de temps et de réponse dans la zone d’écoute mais effectue aussi une configuration automatique et compte du système surround.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Dolby atmos

Introduit dans le premier cinéma, Dolby Atmos apporte une sensation de dimension et d'immersion pour l'expérience du Home Cinema. Dolby Atmos est un objet adaptable et variable basé sur un format qui produit le son comme des sons indépendants (ou des objets) qui peuvent être précisément positionnés et déplacés de manière dynamique à travers l'espace d'écoute tridimensionnel durant la lecture. Un composant clé de Dolby Atmos est l'introduction d'un plan vertical des sons au-dessus de l'auditeur.

Le contenu Dolby Atmos sera remis à votre récepteur AV Dolby Atmos Enabled via les signaux Dolby Digital Plus ou Dolby TrueHD sur disque Blu-ray, fichiers téléchargeables et Streaming Media. Un flux Dolby Atmos métadonnées spécial qui décrit le positionnement du son dans la pièce. Cet objet de données audio est depuis par un récepteur Dolby Atmos et est calibré pour optimiser la lecture par l'intermédiaire de tous les systèmes de haut-parleurs Home Cinéma de toute taille et toute configuration.

Dolby digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont produits au total : 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les effets de basses fréquences.

Grâce à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réaliste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement). Ceci permet d'offrir une expérience sonore surround chez vous.

Dolby digital plus

Dolby Digital Plus est un format de signaux Dolby Digital amélioré compatible avec 7.1 canaux de son numérique discret, qui améliore également la qualité sonore grâce à des meilleures performances de débit. Il est rétrocompatible avec le Dolby Digital classique, ce qui lui permet d'offrir une plus grande flexibilité en fonction du signal source et de l'équipement de reproduction.

Dolby surround

Dolby Surround est une technologie de nouvelle génération qui mélange de façon ingénieuse le son d'ambiance et le contenu 5.1 et 7.1 pour la lecture de votre système d'enceintes surround. Dolby Surround est compatible avec des plans classiques, mais aussi avec les formats Dolby Atmos activé systèmes de lecture en employant des enceintes de plafond ou des produits avec la technologie d'enceintes Dolby.

Panneau avant

Affichage

Panneau arrête

Télécommande

La technologie dolby enceinte (enceintes dolby atmos enabled)

Les enceintes Dolby Atmos Enabled sont une alternative pratique aux enceintes intégrées au plafond ; elles utilisent le plafond au-dessus de vous comme une surface réfléchissante pour reproduire le son au-dessus de l'auditeur. Ces enceintes présentent un pilote de démarra ge unique montant et un traitement spécial des signaux. Ces fonctions peuvent être intégrées à une enceinte traditionnelle ou à un module d'enceinte indépendant. Les fonctions impactent de façon minimale le système d'empreinte global de l'enceinte tout en offrant une expérience d'écoute immersive lors de la lecture Dolby Atmos et Dolby Surround.

Dolby truehd

Dolby TrueHD est une technologie audio haute définition conçue par Dolby Laboratories, qui utilise une technologie de codage sans perte pour réproduire fidèlement le son des masters studio.

Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96 kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192 kHz et une résolution de 24 bits.

Virtualisation d'enceintes

La virtualisation de hauteur Dolby Atmos est une solution de traitement du signal numérique qui exploite la profonde compréhension de Dolby de la perception audio humaine pour créer la sensation de son en hauteur diffusé par les enceintes au niveau de l'auditeur.

Ce traitement du signal applique des filtres de repère de hauteur aux composants audio en hauteur contenus dans le signal audio avant leur mixage dans les enceintes de niveau auditeur.

Ces filtres simulent les signaux spectraux naturels transmis par nos oreilles aux sons provenant d'au-dessus.

Pour la configuration des enceintes stéréo et 3.1 canaux, la virtualisation de hauteur Dolby Atmos est combinée à la virtualisation surround pour créer un son enveloppant à 360 degrés moins les enceintes qui seraient normalement utilisées derrière ou à côté de l'auditeur.

Télécommande

Contents

Connexions Lecture Réglages Conseils

Commande dialogue

Vous permet de contrôler votre expérience d'écoute. Si vous avez besoin de clarté et d'intelligibilité, vous pouvez faire en sorte que les dialogues se distinguent davantage des bruits de fond.

Cela implique que le contenu a été créé pour prendre en charge Commande dialogue.

Abréviation de Digital Theater System, un système audio numérique développé par DTS. DTS fournit une expérience sonore surround puissante et dynamique, que vous trouverez généralement dans les plus belles salles de cinéma du monde.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Video.

DTS™ Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48 kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrière (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ matrix 6.1

DTS-ES™ Matrix 6.1 est un format audio 6.1 canaux insérant un canal surround arrêté (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS Express

DTS Express est un format audio prenant en charge les faibles débits binaires (max. 5.1 canaux, 24 à 256 kbps).

Dts-hd

Cette technologie audio propose une qualité sonore supérieure et des fonctionnalités améliorées par rapport au système DTS conventionnel et est adoptée en tant qu'audio optionnel pour les Blu-ray Disc.

Cette technologie offre une transmission multicanaux, une vitesse de transfert des données supérieure, une fréquence d'échantillonnage élevée et une lecture audio sans perte. Les Blu-ray Disc prennent en charge un maximum de 7.1 canaux.

Panneau avant

Affichage

Panneau arrête

Télécommande

DTS-HD High Resolution Audio est une version améliorée des formats de signaux DTS, DTS-ES et DTS 96/24, compatible avec des fréquences d'échantillonnage de 96 ou 48kHz et jusqu'à 7.1 canaux de son numérique discre. Le débit élevé des données permet d'obtenir un son deffective qualité. Ce format est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

DTS-HD master audio

DTS-HD Master Audio est un format audio créé par Digital Theater System (DTS). Ce format permet de prendre en charge jusqu'à 8 canaux audio avec une fréquence d'échantillonnage de 96kHz et une résolution de 24 bits et jusqu'à 6 canaux audio avec une fréquence d'échantillonnage de 192kHz et une résolution de 24 bits. Il est entièrement compatible avec les appareils classiques, y compris les données surround numériques DTS 5.1 canaux.

Le signal DTS: X produit un hemisphère sonore, dans lequel les survols, ainsi que les bruits de fond ambiants deviennent justement enveloppants. Les objets DTS: X permettent au son de passer en douceur d'une enceinte à l'autre de manière très réaliste.

Permet une expérience audio immersive pour le contenu ancien. Le mode DTS Neural: X peut TRAITER VOIRE CONTENU STEREO, 5.1 ou 7.1 vers un format supérieur afin de vous permettre de profiter pleinement de toutes les enceintes de la suite sonore audio surround.

DTS virtual: x

DTS Virtual: X vous permet de profiter d'un son multidimensionnel, indépendamment de la taille de la pièce, de la disposition ou de la configuration des enceintes.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Audio

Il s'agit du codec pour la méthode de compression audio sans perte développée par Apple Inc. Ce codec peut être lu sur iTunes, iPod ou iPhone. Les données compressées à environ 60 – 70 % peuvent être décompressées aux mêmes données d'origine.

FLAC (free lossless audio codec)

FLAC signifie Free lossless Audio Codec, et représente un format de fichier audio libre sans perte. Sans perte signifie que le son est compressé sans perte de qualité.

La licence FLAC est indiquée ci-dessous.

Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson

Abréviation de Low Frequency Effect, un canal de sortie accentuant l'effet de basse fréquence sonore. Le son surround est intensifié par la production de basses profondes de 20 Hz à 120 Hz vers le(s) subwoofer(s) du système.

MP3 (MPEG audio layer-3)

Il s'agit d'un format de compression des données audio normalisé au plan international qui utilise la norme de compression vidéo "MPEG-1". Il compresse le volume de données à environ un onzième de sa taille initiale tout en conservant une qualité de son équivalente à celle d'un CD musical.

Panneau avant

Affichage

Panneau arrête

Télécommande

Connexions lecture réglages conseils

Ce sont les noms de différentes normes de format de compression numérique utilisées pour le codage des signaux vidéo et audio. Les normes vidéo sont notamment "MPEG-1 Video", "MPEG-2 Video", "MPEG-4 Visual", "MPEG-4 AVC". Les normes audio sont notamment "MPEG-1 Audio", "MPEG-2 Audio", "MPEG-4 AAC".

WMA (windows media audio)

Il s'agit de la technologie de compression audio mise au point par la société Microsoft.

Les données WMA peuvent être encodées à l'aide de Windows Media® Player.

Pour coder les fichiers WMA, utilisez uniquement les applications autorisées par la société Microsoft. Si vous utilisez une application non autorisée, le fichier peut ne pas fonctionner correctement.

Fréquence d'échantillonnage

L'échantillonnage consiste à effectuer une lecture d'une onde sonore (signal analogique) à intervalles réguliers et à exprimer la hauteur de l'onde lors de chaque lecture dans un format numérique (produisant un signal numérique).

Le nombre de lectures effectuées en une seconde est appelée "fréquence d'échantillonnage". Plus cette valeur est grande, plus le son produit est proche du son original.

Impédance des enceintes

Il s'agit de la valeur de la résistance CA, indiquée en (ohms).

Une puissance supérieure peut être obtenue lorsque cette valeur est plus faible.

Fonction de normalisation de dialogue

Cette fonction est automatiquement activée lors de la lecture de sources Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS ou DTS-HD.

Elle corrige automatiquement le niveau du signal standard des différentes sources programmes.

Gamme dynamique

La différence entre le niveau sonore non déformé maximum et le niveau sonore minimum perceptible du bruit émis par l'appareil.

Mixage réducteur

Cette fonction réduit le nombre de canaux d'audio surround et effectue la lecture en fonction de la configuration du système.

Télécommande

Contents

Connexions Lecture Réglages Conseils

Progressif (balayage séquentiel)

Il s'agit d'un système de balayage du signal vidéo permettant d'afficher 1 trame de vidéo comme une image. Ce système restitue des images avec moins de bruit de fond et sans bord flou comparé au système entrelacé.

AirPlay

AirPlay envoie (lit) le contenu enregistré dans iTunes ou sur un iPhone/iPod touch/iPad à un appareil compatible via le réseau.

Clé WEP (clé réseau)

Il s'agit d'une clé utilisée pour le cryptage des données pendant leur transfert. Sur cet appareil, la même clé WEP est utilisée pour le cryptage et le décryptage des données et il est donc nécessaire de définir la même clé WEP sur les deux appareils afin de pouvoir établir la communication entre eux.

Wi-Fi®

La certification Wi-Fi garantit une interopérabilité testée et approuvée par la Wi-Fi Alliance, un groupe de certification de l'interopérabilité entre les appareils LAN sans fil.

Il s'agit d'une norme de sécurité établie par la Wi-Fi Alliance. Outre le SSID (nom de réseau) et la clé WEP (clé de réseau), il utilise également une fonction d'identification de l'utilisateur et un protocole de cryptage pour renforcer la sécurité.

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Il s'agit d'une nouvelle version de WPA établie par la Wi-Fi Alliance, compatible avec un cryptage AES plus sûr.

WPA/WPA2-PERSONAL

Il s'agit d'un système simple d'authentification mutuelle lorsqu'une chaîne de caractères prédéfinis correspond au point d'accès et au client du LAN sans fil.

Noms du réseau (SSID: service set identifier)

Lors de la formation de réseaux locaux sans fil, des groupes sont formés pour éviter les interférences, le vol de données, etc. Ces groupes sont basés sur "SSID (noms de réseau)". Pour améliorer la sécurité, une clé WEP est configurée de façon à ce que la communication ne soit pas disponible à moins que le "SSID" et la clé WEP correspondant. Ce mode est particulièrement adapté pour construire un réseau simplifié.

Lors de la transmission de signaux numériques entre plusieurs appareils, cette technologie de protection des droits d'auteur crypte les signaux pour empêcher la copie illicite du contenu.

La pièce dans laquelle se trouve l'appareil est appelée MAIN ZONE.

Appariement

L'appariement (enregistrement) est une opération qui est nécessaire pour pouvoir connecter un périphérique Bluetooth à cet appareil à l'aide de la technologie Bluetooth. Lorsque les appareils sont appariés, ils s'authentifient mutuellement et peuvent se connecter sans mauvaises connexions.

Lors de l'utilisation de la connexion Bluetooth pour la première fois, vous devez apparier l'appareil et le périphérique Bluetooth qui doit être connecté.

Circuit de protection

Cette fonction est destinée à prévenir les dommages aux composants sur secteur lorsqu'une anomalie, surcharge ou surtension par exemple, survient pour une raison quelconque.

Panneau avant

Affichage

Panneau arrête

Télécommande

Renseignements relatifs aux marques commerciales

Works with

Apple AirPlay

Fabriqué sous licence Audyssey LaboratoriesTM, avec brevets américains et étrangers en instance. Audyssey MultEQ, Audyssey Dynamic EQ et Audyssey Dynamic Volume sont des marques déposées d'Audyssey Laboratories.

Bluetooth

La marque et les logos Bluetooth® sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.

COMPATIBLE WITH

Dolby atmos

Dolby Vision

Fabriqué sous licence de Dolby Laboratories.

Dolby, Dolby Atmos, Dolby Audio, Dolby Vision, et le symbole double-D sont des marques commerciales de Dolby Laboratories Licensing Corporation.

Œuvres confidentielles non publiées. Copyright © 1992-2022 Dolby Laboratories. Tous droits réservés.

Panneau avant

Affichage

Panneau arrête

Télécommande

Pour les brevets DTS, rendez-vous à l'adresse http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS:X, et le logo DTS:X sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et dans d'autres pays. © 2021 DTS, Inc. ALL RIGHTS RESERVED.

HIGH DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d'autres pays.

Le logo HDR10+™ est une marque déposée de HDR10+ Technologies, LLC.

Le logo Wi-Fi CERTIFIED est une marque commerciale déposée de l'Alliance Wi-Fi.

La certification Wi-Fi fournit l'assurance que le périphérique a passé le test d'interopérabilité effectué par l'Alliance Wi-Fi, un groupe qui atteste de l'interopérabilité entre les dispositifs de réseau local sans fil.

Download on the

App Store

App Store® est une marque déposée aux États-Unis et dans d'autres pays.

GET IT ON

Google Play

Google Play et le logo Google Play sont des marques de commerce de Google LLC.

Panneau avant

Affichage

Panneau arrête

Telecommande

Section audio

• Amplificateur de puissance

Puissance nominale: Avant:

90 W + 90 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7% T. H. D.)

Centrale:

90 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

125 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Surround:

90 W + 90 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Surround arrêté :

90 W + 90 W (8 Ω/ohms, 20 Hz - 20 kHz avec 0,08 % T. H. D.)

125 W + 125 W (6 Ω/ohms, 1 kHz avec 0,7 % T. H. D.)

Bornes de sortie: 4 - 16 Ω/ohms

Panneau avant

Affichage

Panneau arrête

Télécommande

• Analogique

Sensibilité de l'entrée: 200 mV

Réponse en fréquence: 10 Hz - 100 kHz — +1, -3 dB (mode Direct)

S/B: 100 dB (IHF-A charge, mode Direct)

Sortie N/A: Sortie nominale — 2 V (en lecture à 0 dB)

Distorsion harmonique totale — 0,008 % (1 kHz, à 0 dB)

Ratio S/B — 102 dB

Gamme dynamique - 100 dB

Entrée numérique : Format — Interface audio numérique

Égaliseur

Sensibilité de l'entrée: 2,5 mV

Variation RIAA: ±1 dB (20 Hz à 20 kHz)

S/B: 74 dB (IHF-A)

Facteur de distorsion: 0,03% (1 kHz, 3 V)

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Section tuner

[FM][AM]

(Remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10^-15 W)

Gamme de fréquence de réception : 87,5 MHz - 108,0 MHz 522 kHz - 1611 kHz

Sensibilité efficace : 1,2 μV (12,8 dBf) 18 μV

50 dB sensibilité: MONO - 2,8 μV (20,2 dBf)

Ratio S/B : MONO — 70 dB (IHF-A chargée, mode Direct)

STEREO - 67 dB (IHF-A charge, mode Direct)

Distorsion: MONO - 0,7% (1 kHz)

STEREO-1,0% (1 kHz)

Section du réseau local sans fil

Type de réseau (normes LAN sans fil) : Conforme à la norme IEEE 802.11a/b/g/n/ac

(conforme Wi-Fi®) *1

Sécurité: WEP 64 bits, WEP 128 bits

WPA/WPA2-PSK (AES)

WPA/WPA2-PSK (TKIP)

2,4GHz,5GHz

Le logo Wi-Fi® CERTIFIED et le logo du produit Wi-Fi CERTIFIED sont des marques commerciales déposées de l'Alliance Wi-Fi.

Panneau avant

Affichage

Panneau arrête

Télécommande

Section bluetooth

Système de communication : Spécification Version Bluetooth 5.0

Puissance de transmission : Spécification Version Bluetooth Classe de Puissance 1

Portée de communication maximale : Environ 30 m dans la ligne de vision *2

Plage des fréquences utilisées : 2,4 GHz

Profils pris en charge : Fonction récepteur

*2 La plage de communication réelle varie selon l'influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours micro-ondes, l'électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l'antenne, le système d'exploitation, le logiciel d'application, etc.

Panneau avant

Affichage

Panneau arrête

Télécommande

Général

Température de fonctionnement: 5°C - 35°C

Alimentation: 230V CA 50 / 60Hz

Consommation électrique : 460 W

Consommation électrique en mode veille:

Modes veille	Éléments de configuration du menu				Consommation électrique
	Commande réseau (« p. 206)	Wi-Fi et Bluetooth (« p. 209)	Autorise mise à jour (« p. 220)	HDMI Pass Through (« p. 167) / HDMI Contrôle (« p. 169)
Veille normale Arrêt en veille	- Arrêt Arrêt 0,1 W
Contrôle réseau (Bluetooth) Toujours actif		Wi-Fi:Désactivé / Bluetooth:Activé	- Arrêt 2,0 W
Contrôle réseau (Ethernet) Toujours actif		Wi-Fi:Désactivé / Bluetooth:Désactivé	- Arrêt 2,0 W
Contrôle réseau (Wi-Fi) Toujours actif		Wi-Fi:Activé / Bluetooth:Désactivé	- Arrêt 2,0 W
Contrôle réseau (Wi-Fi, Bluetooth, CEC)	Toujours actif	Wi-Fi:Activé / Bluetooth:Activé	- Marche 2,5 W
Veille CEC Arrêt en veille	- Arrêt Marche 0,5 W

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

Poids : 9,5 kg

Panneau avant

Affichage

Panneau arrête

Télécommande

Contents

Connexions Lecture Réglages Conseils

Chiffres

3D 251 4K/8K 251 5.1 canaux 41 7.1 canaux 42

Affectation des entrées 178 Affiche 21 AirPlay 104 Antenne FM/AM 59,79 Appariement 72, 73 Assistant de configuration 153 Audyssey Dynamic EQ® 268 Audyssey Dynamic Volume® 268 Audyssey MultEQ® 268

Circuit de protection 276 Commande d'un boitier 53 Compte HEOS 96,210 Conf. Audyssey® 182 Connexion des enceintes 35 Conseils 227 Console de jours 56 Contrôle Internet 139

Dépistage des pannes 229 Dispositif mémoire USB 58,67 Dolby Atmos 269

Favoris HEOS 109 Formats audio 253, 257, 259, 260

HDCP 254 HDMI Contrôle 129, 169

LAN filaire 61,202 LAN sans fil 62, 203 Lecteur Blu-ray Disc 55,66 Lecteur DVD 55,66 Listedattente 68,92,99

Connexions lecture réglages conseils

Minuterie sommeil 130 Mise à jour du micrologiciel 219 Mise en sourdine 66 Mode audio auto 120 Mode audio Direct 124 Mode audio Dolby 121, 269 Mode audio DTS 122, 271 Mode audio multicanaux PCM 123 Mode audio original 123 Mode audio stéréo 124 Mode ECO 211 Mode son 118

NAS 91

Panneau arrière 23 Panneau avant 17 Paramétrage général 152, 211 Paramétrage WiFi 203 Paramétrage de l'enceinte 150, 182 PC 91 Périphérique Bluetooth 72 Plan du menu de l'interface graphique 149 Position d'écoute 182 Pure Direct 120

Radio Internet 89 Réglages audio 149, 155 Réglages Audyssey 163, 184 Réglages d'entrée 150, 178 Réglages réseau 202 Réglages vidéo 149, 167 Réinitialisation des réglages du réseau 249 Réinitialisation des réglages d'usine 248 Restorer 161

Sélection Vidéo 114 Sélection rapide plus 132 Source d'entrée 65 Spotify 107

Connexions lecture réglages conseils

Télécommande 26

Toutes zones stéréo 115

Tuner satellite 53

TV 50, 51

Télévision par câble 53

Veille auto 214

Volume 66,111

ZONE2 48,143

Télécommande

DENON

www.denon.com

3520 10875 00ADA
