| Type de produit | Sonnette de porte vidéo intelligente |
| Marque | Belkin |
| Modèle | Wemo Smart Video Doorbell |
| Dimensions (approx.) | 12 x 5 x 2,5 cm |
| Poids (approx.) | 150 g |
| Alimentation | 16-24 V CA, 10-40 VA (système de sonnette filaire existant) |
| Connectivité | Wi-Fi 2,4/5 GHz, Apple HomeKit |
| Capteur | Caméra HD, détecteur de mouvement, capteur de lumière |
| Audio | Microphone et haut-parleur intégrés, audio bidirectionnel |
| Vision nocturne | Oui, via capteur de lumière et LED infrarouge |
| Fonctions principales | Vidéo en direct, notification de sonnette, communication bidirectionnelle, détection de mouvement, enregistrement vidéo sécurisé iCloud, partage d'accès |
| Compatibilité | Apple HomeKit (iPhone, iPad, Apple TV, HomePod), iCloud (forfait 200 Go ou 2 To requis) |
| Indice de protection | Conçu pour une utilisation extérieure (non spécifié, estimation IP54) |
| Angle de vue | Environ 180° (diagonale) - estimation |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs. |
| Sécurité | Vis de sécurité fournie, arrêt automatique en cas de température élevée, réinitialisation possible |
| Pièces détachées et réparabilité | Kit d'alimentation avec connecteur de carillon, cale d'angle, vis de sécurité, chevilles. Réparabilité limitée, contacter le support. |
| Garantie | Consulter belkin.com/legal |
| Informations générales | Nécessite un système de sonnette filaire existant (16-24 V). Installation électrique recommandée par un professionnel. |
FOIRE AUX QUESTIONS - Wemo Smart Video Doorbell BELKIN
Questions des utilisateurs sur Wemo Smart Video Doorbell BELKIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Sonnette de portes au format PDF gratuitement ! Retrouvez votre notice Wemo Smart Video Doorbell - BELKIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Wemo Smart Video Doorbell de la marque BELKIN.
MODE D'EMPLOI Wemo Smart Video Doorbell BELKIN
Sonnette de porte vidéo intelligente
Guide d'installation
Works with
Apple HomeKit
Fonctionne avec
Apple HomeKit
Avertissement! risque de choc électrique
Une mauvaise installation pourrait s'avérer dangereuse ou illégale. Il se peut que vous ayez besoin de fermer plusieurs disjoncteurs/fusibles pour pouvoir effectuer une installation sécuritaire. Si vous n'êtes pas à l'aise avec les travaux électriques, veuillez appeler un électricien qualifié.
La sonnette de porte vidéo nécessite un système de sonnette filaire d'une tension comprise entre 16 et 24 V et d'une puissance comprise entre 10 et 40 VA (pour 2 sonnettes, un transformateur de 24 V/20 VA, 16 V/30 VA, ou 24 V/40 VA est nécessaire).

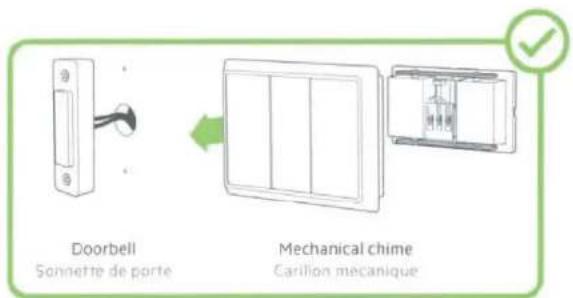

Nous recommandons de la configurer avec un carillon mécanique (qui a généralement deux pistons qui frappent des lamelles en métal).
Sonnette de porte vidéo intelligente
Kit d'alimentation avec connecteur de carillon
Tournevis (pour vis de sécurité, à conserver pour usage ultérieur)
Vis de sécurité Chevilles
Vis de montage (nous en avons inclus en supplément au cas où vous en auriez besoin)

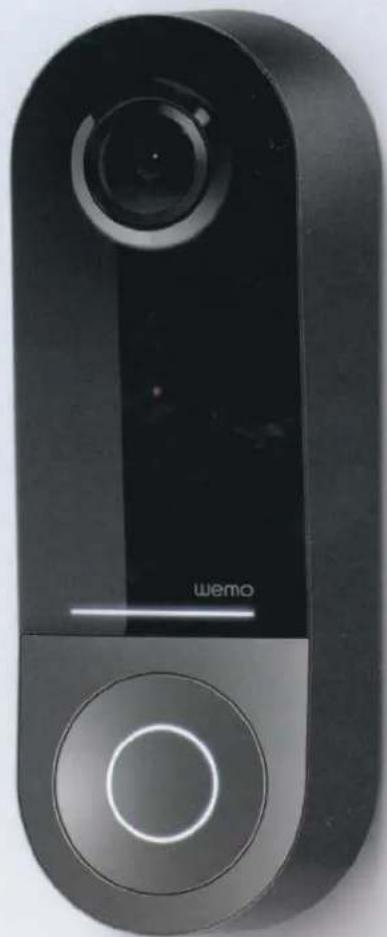

Pièces de votre sonnette de porte intelligente
Front / Avant
Contacts d'alimentation
Port Micro-USB*
Port micro-USB*
Reset button
Bouton de réinitialisation
Trou pour vis de sécurité
Trou pour vis de sécurité
* Uniquement utile à des fins de dépannage. Ne permet pas de transférer des données. Vous n'aurez probablement pas à l'utiliser.
Ce dont vous avez besoin
Système de sonnette de porte frontale existant avec alimentation 16-24 volts c.a.
Au minimum deux barres de WiFi haut débit à votre sonnette de porte (2,4 ou 5 GHz). Utilisez votre téléphone pour vérifier cela.
Carillon mécanique
Carillon mécanique
iPhone (7 ou plus récent) ou iPad avec le système d'exploitation le plus récent
HomePod, Apple TV, ou iPad configuré comme concentrateur domestique
Drill
Perceuse
Comment configurer un concentrateur domestique : support.apple.com/fr-ca/HT207057
Instructions de configuration
• Crayon • Pince • Niveau à bulle ou application offrant cette fonction • Maillet ou marteau
Appuyez sur votre bouton de sonnette de porte existant et écoutez attentivement pour localiser l'origine du son. Il s'agit de votre boîtier de carillon.

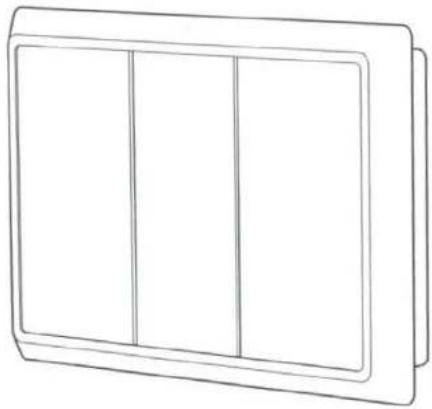

Ce boîtier est généralement installé près du plafond (souvent dans le garde-manger, la cuisine ou le couloir).
Pour obtenir de l'aide si vous installez ce produit avec un carillon numérique, un carillon sans fil, ou sans carillon, visitez la page wemo.com/doorbell/chimeoptions

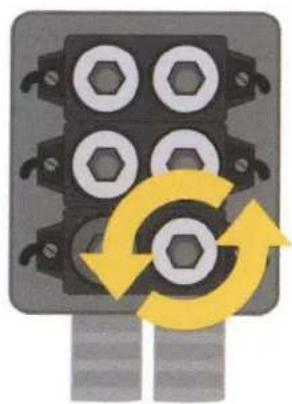

Shut off power to your existing doorbell and chime at your fuse panel or circuit breaker. Coupez l'alimentation de votre sonnette de porte et carillon existants au niveau de votre panneau de fusibles ou de disjoncteurs.
Panneau de disjoncteurs
Confirm that power is off by pressing your doorbell button. You should not hear a chime. Confirmez que l'alimentation a bien été coupée en appuyant sur le bouton de sonnette de porte. Vous ne devriez pas entendre le carillon.

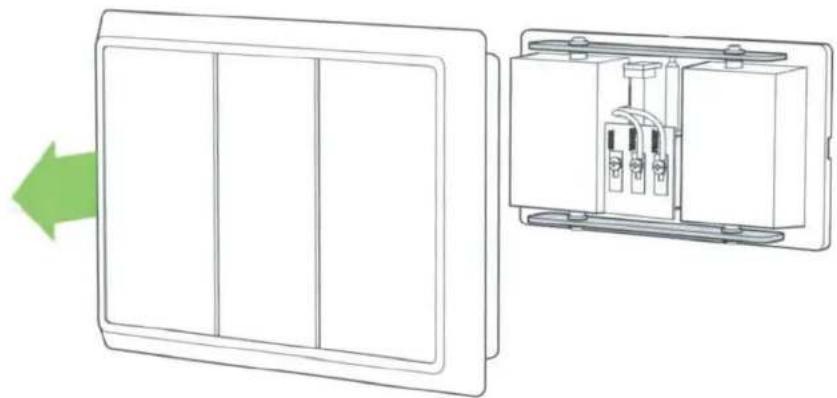

Retirez le couvercle de votre boîtier de carillon.
Munissez-vous du kit d'alimentation fourni.
Ce petit dispositif se branche sur votre boîtier de carillon existant afin de diriger le courant correctement entre la sonnette de porte et le carillon.
Vous ne souhaitez pas entendre le carillon de votre sonnette de porte existante ?
iOS 14 ou version plus récente :
Vous pouvez simplement désactiver le paramètre « Chime Doorbell » (Carillon sonnette de porte) dans l'application Apple Home après l'installation.
Chime Doorbell
iOS 13 ou version antérieure :
Vous devez utiliser la dérivation de carillon pour éviter d'endommager votre sonnette de porte : wemo. com/doorbell/bypasschime

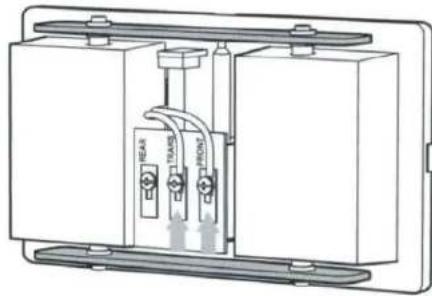

Localisez les bornes de votre boîtier de carillon étiquetées « Front » (ou Avant) et « Trans ».
Dévissez légèrement ces vis à l'aide d'un tournevis.


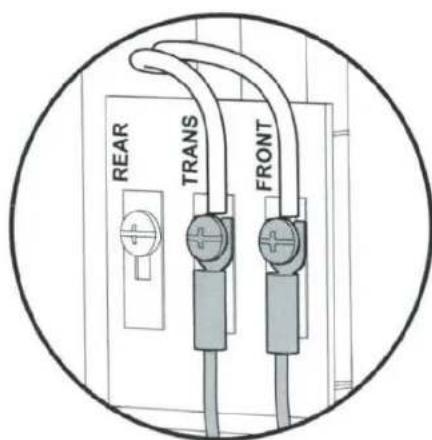

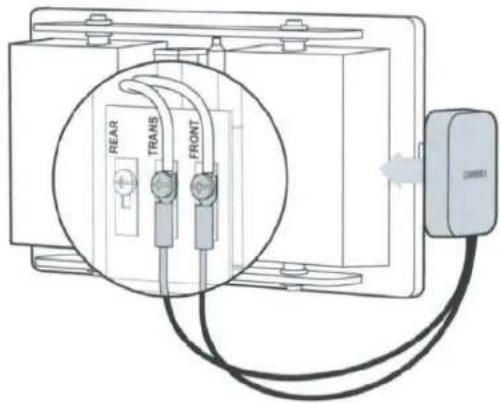

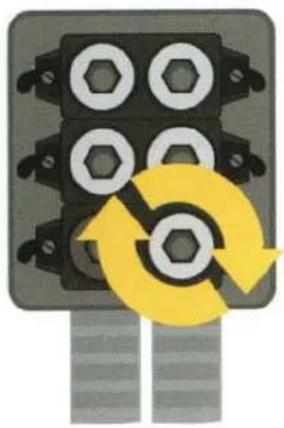

REAR TRANS FRONTGlissez les extrémités des fils du kit d'alimentation sur les bornes « Front » (ou Avant) et « Trans » en vous assurant que les fils existants restent connectés. Utilisez un tournevis pour serrer les vis manuellement.
Chacun des fils peut être branché sur l'une ou l'autre des deux bornes.


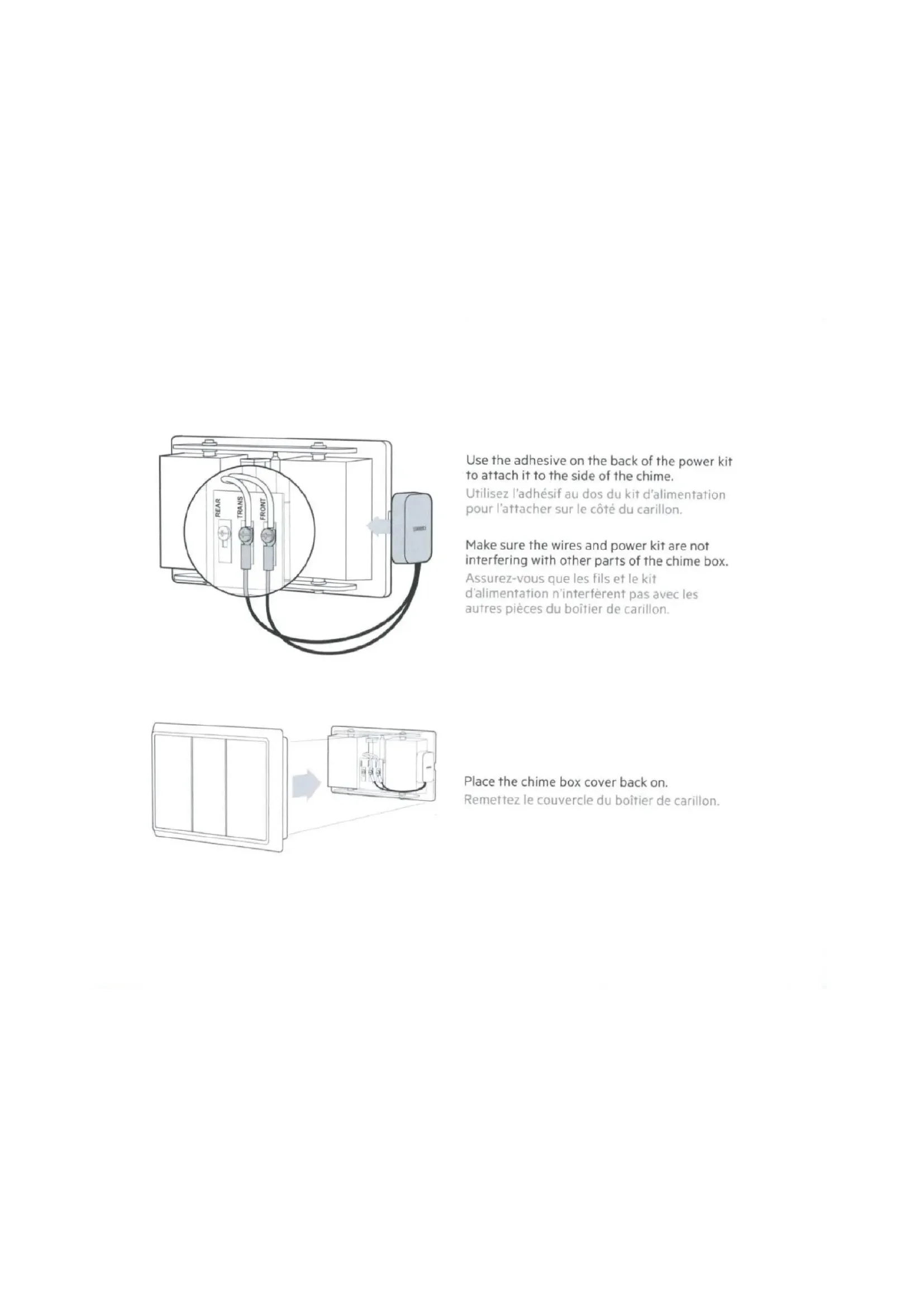

REAR TRANS FRONTUtilisez l'adhésif au dos du kit d'alimentation pour l'attacher sur le côté du carillon.
Assurez-vous que les fils et le kit d'alimentation n'interfèrent pas avec les autres pièces du boîtier de carillon.
Remettez le couvercle du boîtier de carillon.

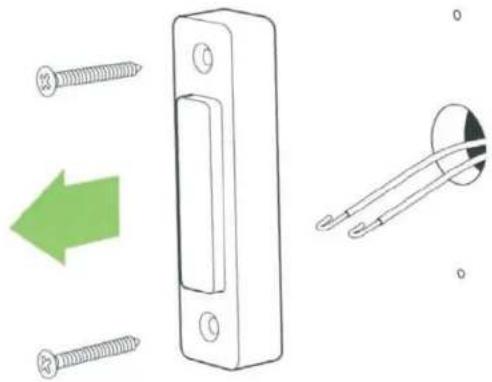

Retirez votre ancienne sonnette de porte
Dévissez votre ancienne sonnette de porte
- Slightly pull out the 2 exposed wires so they don't fall back into the wall. Tirez légèrement sur les deux fils exposés pour vous assurer qu'ils ne rentrent pas de nouveau dans le mur.
- Débranchez les fils.
- Nettoyez tous les débris aux alentours pour obtenir une surface bien plate.

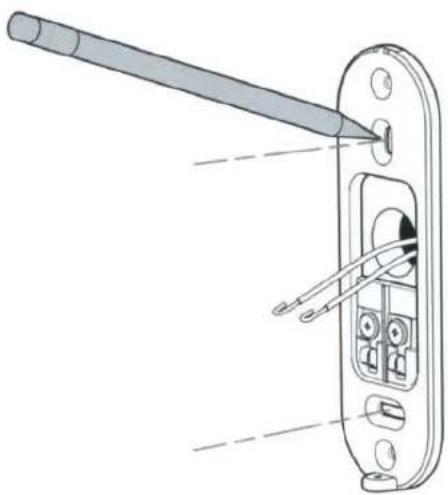

- Placez le support en tirant les fils exposés à travers le gros trou central.
- À l'aide d'un niveau à bulle ou d'une appli offrant cette fonction, assurez-vous que le support est droit.
- À l'aide d'un crayon, faites une marque à l'emplacement des trous de vis.
| Concrete, stucco, brickBéton, stucco, brique | Use the provided masonry drill bit and push the 2 provided anchors into these holes.Hammer lightly if needed.À l'aide du foret à maçonnerie fourni, poussez les deux chevilles fournies dans ces trous.Frappez légèrement avec un marteau si nécessaire. |
| Wood or otherBois ou autre | Use a standard 5/64 ^a (2mm) bit to drill. Anchors not needed.Percez a l'aide d'un foret 5/64 po (2 mm) standard. Vous n'aurez pas besoin des chevilles. |
Choisissez entre Ⓐ ou Ⓑ ci-dessous, puis suivez les étapes correspondantes à la page suivante.
Orienter ma sonnette de porte frontalement
Orienter ma sonnette de porte selon un angle vers la gauche ou vers la droite
Si votre sonnette de porte se trouve sur un mur adjacent ou si vos visiteurs approchent de votre porte par le côté.
Orienter ma sonnette de porte frontalement
À l'aide d'un tournevis, vissez le support dans le mur avec les deux vis de montage longues.
Orienter ma sonnette de porte selon un angle vers la gauche ou vers la droite
Placez la cale en formant un angle vers la gauche ou vers la droite, puis à l'aide d'un tournevis, vissez-la dans le mur avec les deux vis de montage longues.
À l'aide d'un tournevis, vissez le support sur la cale avec les deux vis de montage courtes.

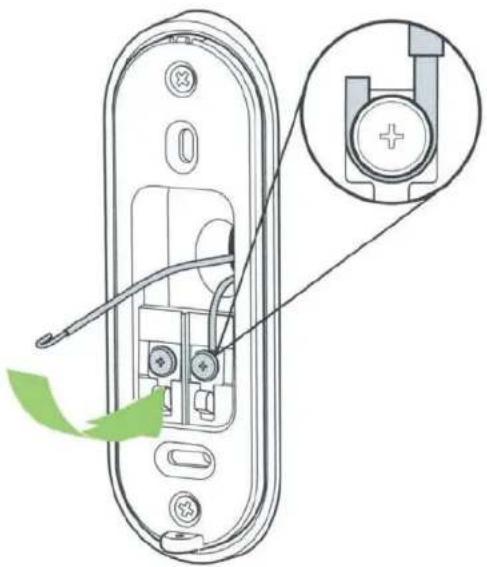

Dévissez légèrement les deux vis de borne tout en les laissant sur le support.
Tirez sur les deux fils exposés pour les extraire et servez-vous d'une pince pour plier les extrémités dans le sens des aiguilles d'une montre.
Enroulez les extrémités des fils autour des vis de borne et serrez-les légèrement à la main à l'aide d'un tournevis. Chacun des fils peut être branché sur l'une ou l'autre des deux bornes.
Repoussez les fils à l'intérieur du mur.
Glissez la partie supérieure de la sonnette de porte sur le support et exercez une pression sur la partie inférieure pour qu'elle se loge en place.

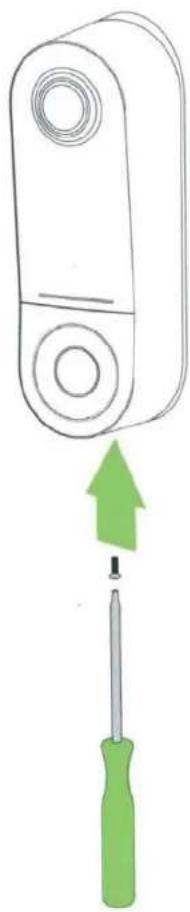

À l'aide du tournevis fourni, vissez la vis de sécurité dans la partie inférieure de la sonnette de porte.
Mettez sous tension votre sonnette de porte vidéo et le carillon au niveau de votre panneau de fusibles ou de disjoncteurs.
Panneau de disjoncteurs
Ajoutez l'appareil dans l'application apple home
Attendez que le voyant d'état et la barre lumineuse de la sonnette de porte vidéo s'allument en bleu.

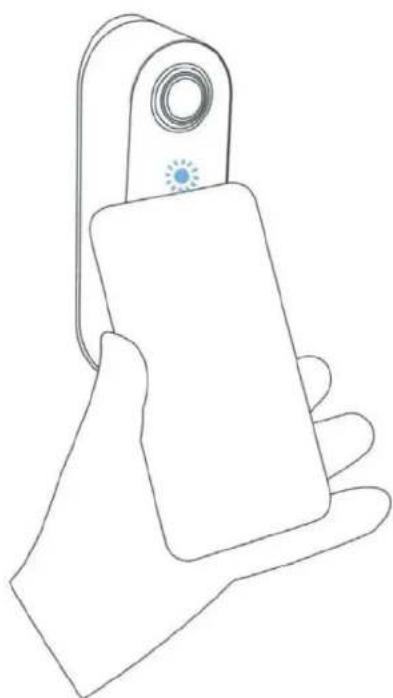

Maintenez la partie supérieure arrière de votre téléphone légèrement en dessous du voyant d'état de la sonnette de porte.
Ajustez l'angle de votre téléphone jusqu'à l'apparition de messages d'invite pour configurer l'appareil sur votre téléphone.
Suivez les messages d'invite. Pendant ces messages d'invite, ACTIVER le bouton à bascule du carillon de sonnette de porte si vous voulez entendre le son de carillon de votre maison.
Chime Doorbell
Vous ne voyez pas les invites pour configurer l'appareil?
Ajoutez un nouvel accessoire dans l'application Apple Home et tapez manuellement le code HomeKit à 8 chiffres figurant au dos de ce guide.
Works with
Apple HomeKit
Fonctionne avec
Apple HomeKit
Fonctions de l'application apple home
Répondez à votre sonnette de porte
Sur tout iPhone, iPad, Apple TV ou HomePod, vous recevrez une notification permettant de répondre à la sonnette de porte et d'activer la caméra en direct.
Utilisez la caméra en direct
La caméra en direct vous permet de voir la personne qui se trouve devant votre porte et de parler avec votre visiteur.
Vidéo sécurisée avec HomeKit
Une vidéo sera enregistrée et sauvegardée lorsqu'une personne sonne à votre porte ou lorsqu'un mouvement a été détecté. Vous pouvez les voir dans l'historique de votre appareil photo. Forfait iCloud pris en charge nécessaire.
Partagez l'accès avec vos amis et votre famille
Modifiez les réglages de votre maison et invitez d'autres utilisateurs pour partager avec eux l'accès à votre sonnette de porte vidéo.
* Forfait de 200 Go pour une caméra et de 2 To pour un maximum de 5 caméras:
Détection faciale et de mouvement
Modifiez les réglages de votre appareil photo pour ajuster la sensibilité de ces détections et notifications.
Scannez ce code pour obtenir une assistance concernant Apple Home ou visitez la page wemo.com/doorbell/AppleHome
Dévissez la vis de sécurité et retirez la sonnette de porte.
Votre sonnette de porte a une réserve de charge de quelques minutes.
Un grand nombre de problèmes de connexion sont résolus par un simple redémarrage.
Maintenez-le enfoncé pendant environ 3 secondes, puis relâchez. Vous verrez les voyants de la sonnette de porte s’éteindre.

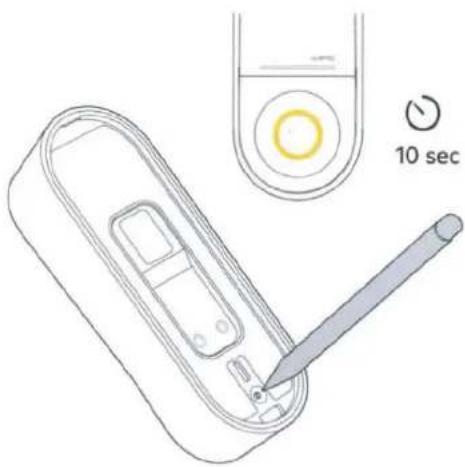

Réinitialiser le wi-fi
Si vous avez changé le nom et le mot de passe de votre Wi-Fi, vous devrez réinitialiser la connexion au Wi-Fi de votre sonnette de porte.
À l'aide d'un stylo, appuyez sur le bouton de réinitialisation situé au dos de la sonnette de porte et maintenez-le enfoncé.
Maintenez-le enfoncé jusqu'à ce que l'anneau lumineux passe au jaune (environ 10 secondes), puis relâchez le bouton.
Suivez les étapes de configuration pour l'ajouter à nouveau à l'application Home.
Vous rencontrez toujours un problème? Restaurez les paramètres d'usine de votre sonnette de porte.

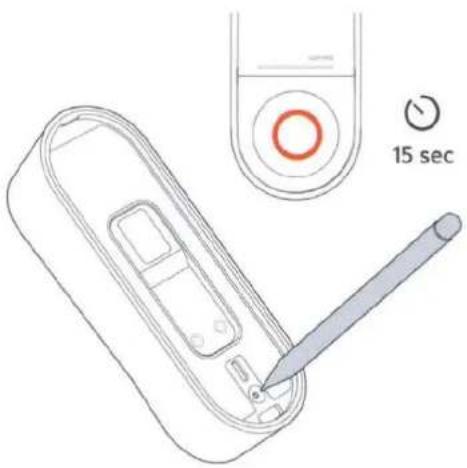

À l'aide d'un stylo, appuyez sur le bouton de réinitialisation situé au dos de la sonnette de porte et maintenez-le enfoncé.
Maintenez-le enfoncé jusqu'à ce que l'anneau lumineux passe au blanc (environ 15 secondes), puis relâchez le bouton.
Suivez les étapes de configuration pour l'ajouter à nouveau à l'application Home.
La sonnette de porte vidéo intelligente Wemo fonctionne avec les systèmes de sonnette de porte filaires standard ayant une alimentation de 16-24 volts c.a. Si vous ne disposez pas de cette source d'alimentation, consultez un électricien professionnel. Il se peut que vous deviez faire installer un transformateur.
Pourquoi ne puis-je pas ajouter la sonnette de porte vidéo dans Apple Home?
Utilisez votre téléphone pour vérifier que vous disposez d'un signal WiFi puissant près de votre sonnette de porte vidéo. Il se peut que vous deviez installer un amplificateur de portée WiFi.
pour améliorer votre couverture. Si vous ne parvenez toujours pas à effectuer l'ajout, essayez de restaurer les paramètres d'usine de votre sonnette de porte.
Pourquoi le bouton de ma sonnette ne fonctionne-t-il pas?
Certaines sonnettes de porte intelligentes Wemo ont besoin de quelques minutes pour se mettre en marche. Si le voyant est allumé mais qu'il n'y a pas de son, assurez-vous que le bouton à bascule du carillon de sonnette de porte est activé dans l'application Home.
Chime Doorbell
D'autres questions?
Visitez wemo. com/doorbell/userguide pour obtenir un soutien supplémentaire à propos de votre sonnette de porte vidéo ou appelez-nous au 1-844-745-WEMO.
Pour tout renseignement sur la garantie, visitez belkin. com/legal.
Voir le guide virtuel
Scannez ce code pour voir notre guide de l'utilisateur virtuel et obtenir un soutien plus détaillé
Or go to:
Ou bien visitez la page
Gardez ce code HomeKit, vous pourriez en avoir besoin lors d’une configuration ultérieure. Si vous perdez ce guide, vous trouverez aussi le code à l’arrière de votre sonnette de porte.
Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.
Caution
Le guide d'utilisation des dispositifs pour réseaux locaux doit inclure des instructions précises sur les restrictions susmentionnées, notamment :
(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux; (ii) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de
La P.I.R.E. applicable au masque d'élévation, énoncée à la section 6.2.2.3, doit être clairement indiquée.
Déclaration d'exposition aux radiations
Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à plus de 20 cm entre le radiateur et votre corps.
