CSQ5 - Haut-parleur Omnitronic - Notice d'utilisation et mode d'emploi gratuit

Marque	Omnitronic
Modèle	CSQ5
Type de produit	Haut-parleur encastrable
Type d'enceinte	Coaxiale 2 voies
Boomer (LF)	5 pouces (13 cm)
Tweeter (HF)	0,5 pouce (1,27 cm)
Puissance nominale	30 W RMS
Puissance programme	60 W
Technologie	PA 100 V
Prise de puissance	7,5 W / 15 W / 30 W sélectionnable
Réponse en fréquence	90 Hz - 18 000 Hz
Sensibilité	89 dB
Impédance	100 V (ligne)
Dimensions (L x H x P)	22 cm x 28 cm x 11 cm
Découpe d'encastrement	18,5 cm x 18,5 cm
Poids	1,72 kg
Alimentation	100 V ligne (via amplificateur PA)
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Installation par un professionnel pour conformité électrique
Pièces détachées	Contacter le service après-vente Omnitronic

FOIRE AUX QUESTIONS - CSQ5 Omnitronic

Comment installer le haut-parleur Omnitronic CSQ5 ?

Découpez un orifice de 18,5 cm x 18,5 cm dans le plafond. Connectez les fils de l'amplificateur 100 V aux bornes correspondantes. Fixez l'enceinte à l'aide des pattes de serrage.

Comment sélectionner la puissance de l'enceinte ?

Le câble comporte des fils de différentes couleurs pour 7,5 W, 15 W et 30 W RMS. Utilisez le fil correspondant à la puissance souhaitée et laissez les autres en extrémités ouvertes.

Quel amplificateur utiliser avec ce haut-parleur ?

Un amplificateur de sonorisation 100 V (PA) avec une puissance adaptée à la somme des puissances des enceintes connectées.

Quelle est la fréquence de coupure du filtre ?

La notice ne précise pas la fréquence de coupure. Pour une utilisation optimale, assurez-vous que l'amplificateur délivre un signal dans la plage 90-18 000 Hz.

Puis-je utiliser ce haut-parleur en extérieur ?

Non, le CSQ5 est conçu pour un usage en intérieur (encastrement au plafond). L'humidité et les intempéries peuvent l'endommager.

Quel est le diamètre de la découpe nécessaire ?

La découpe doit faire 18,5 cm de côté (carré). La profondeur d'encastrement n'est pas spécifiée, mais prévoyez un espace suffisant derrière le plafond.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon sec et doux pour dépoussiérer la grille. N'utilisez pas de produits chimiques ou d'eau pour éviter d'endommager les composants.

Où trouver des pièces de rechange ?

Contactez le service après-vente d'Omnitronic ou un distributeur agréé. Ayez la référence GTIN 4026397289107 sous la main.

Le haut-parleur fait un bruit de grésillement, que faire ?

Vérifiez les connexions, la puissance sélectionnée et que l'amplificateur n'envoie pas un signal saturé. Si le problème persiste, l'enceinte peut être défectueuse.

Puis-je connecter plusieurs enceintes CSQ5 sur le même ampli ?

Oui, en respectant la puissance totale maximale de l'amplificateur. Calculez la somme des puissances sélectionnées sur chaque enceinte et assurez-vous qu'elle ne dépasse pas la puissance de l'ampli.

MODE D'EMPLOI CSQ5 Omnitronic

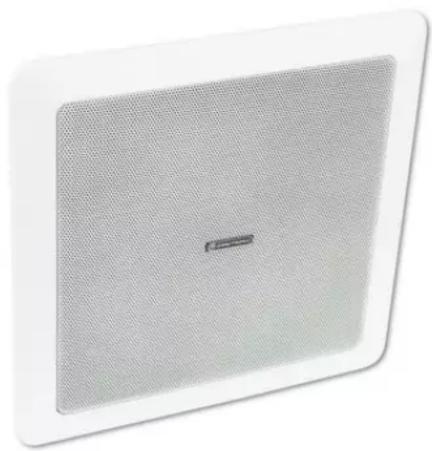

OMNITRONIC Haut-parleur de plafond CSQ-5

Enceinte coaxiale encastrable 2 voies, (185 x 185 mm), LF : 5", HF : 0,5", 100 V, 30 W RMS

Réf.: 80710345

GTIN: 4026397289107

Prix de catalogue: 59.38 €

TVA 19% incl.

\section*{Caracteristiques:}

Capacité de charge: Programme: 60W

Nominale: 30W RMS

Plage de fréquence: 90 - 18000 Hz

Sensibilite: 89 dB

Impédance: Technologie PA 100 V

Prise de puissance: 7,5W; 15W; 30W RMS via extrémités ouvertes du cable sélectionnable

Enceinte: 1 × Boumeur (5") env. 13 cm

Tweeter (0,5^ ) env. 1,27 cm

Type d'enceinte: Enceinte encastrable

Cotes d'installation: 18,5 cm x 18,5 cm

Dimension: Largeur : 22 cm

Logistique

EAN / GTIN: 4026397289107

Poids: 2,00 kg

Longueur: 0.25 m

Largeur: 0.11 m

Hauteur: 0.28 m

Poids: 1,72 kg
