Type de produit	Réfrigérateur-congélateur
Marque	WINIA
Modèle	WFRNM570D2X
Classe énergétique	A+
Consommation annuelle d'énergie	409 kWh/an
Volume total net	504 L (réfrigérateur 341 L, congélateur 163 L)
Nombre d'étoiles du congélateur	4 étoiles
Type de dégivrage	Automatique (No Frost)
Autonomie en cas de panne	7 heures
Pouvoir de congélation	10 kg/24h
Classe climatique	SN-T (10°C à 43°C)
Émissions acoustiques	43 dB(A)
Réfrigérant	Inflammable (type non spécifié)
Fonctions principales	Réfrigération rapide, congélation rapide, mode vacances, distribution d'eau, de glaçons et de glace pilée, écran LCD, verrouillage enfant, filtre à eau (réf. 12131000030121)
Entretien et nettoyage	Nettoyage intérieur avec bicarbonate de soude, nettoyage régulier de la boîte à glaçons, dégivrage automatique, ne pas utiliser d'abrasifs
Sécurité	Verrouillage enfant, alarme de porte ouverte, arrêt automatique de la machine à glaçons en cas de porte ouverte, mise à la terre obligatoire
Installation	Espace de 30 cm au-dessus et 10 cm à l'arrière, sol plat, pression d'eau 1,5-6 bar
Garantie	Garantie contractuelle selon conditions (voir notice)

FOIRE AUX QUESTIONS - WFRNM570D2X WINIA

Comment installer le réfrigérateur ?

Placez l'appareil dans un endroit bien aéré, à l'abri du soleil et des sources de chaleur. Laissez un espace d'au moins 30 cm au-dessus et 10 cm à l'arrière. Assurez-vous que le sol est plat et solide. Utilisez les pieds réglables pour mettre à niveau. Attendez 30 minutes avant de brancher pour la première fois.

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les boutons Fridge Temp. et Freezer Temp. sur le panneau de commande. La température du réfrigérateur peut être ajustée de 2°C à 8°C, celle du congélateur de -16°C à -24°C. Chaque pression change la température de 1°C.

Que faire si la machine à glaçons ne fonctionne pas ?

Vérifiez que l'icône ICE OFF n'est pas allumée. Assurez-vous que la porte du congélateur est fermée. Si la glace bloque la sortie, nettoyez la boîte à glaçons avec une cuillère en bois. Attendez que de nouveaux glaçons soient fabriqués. Si le code d'erreur E0 ou EE s'affiche, contactez un technicien.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil et retirez les aliments. Nettoyez avec un chiffon doux imbibé d'eau tiède et de bicarbonate de soude (2 cuillères à soupe pour 1 litre d'eau). Rincez et séchez. N'utilisez pas de produits abrasifs ou solvants.

Que signifient les codes d'erreur sur l'écran ?

Les codes d'erreur possibles sont : E0 (machine à glaçons), E1 (sonde réfrigérateur), E2 (sonde congélateur), E5 (sonde dégivrage), E6 (communication), E7 (thermostat), EE (sonde machine à glaçons), EH (sonde humidité). En cas d'erreur, contactez un technicien même si l'appareil refroidit encore.

Comment économiser de l'énergie avec ce réfrigérateur ?

Placez l'appareil dans une pièce fraîche, loin des sources de chaleur. Laissez refroidir les aliments avant de les ranger. Emballez les aliments. Ouvrez la porte le moins possible et fermez-la rapidement. Les modes 'vacances' et 'quick' peuvent aider.

Comment aligner les portes si elles sont de travers ?

Débranchez l'appareil. Dévisser l'écrou de la charnière inférieure avec une clé à molette. Réglez la hauteur en tournant les pieds. Une fois aligné, resserrez l'écrou.

Quand faut-il remplacer le filtre à eau ?

Le filtre doit être remplacé tous les 6 mois. Un icône de filtre s'affiche sur le panneau après 150 jours, puis s'allume après 180 jours. Appuyez sur Filter Reset/3s pendant 3 secondes après le remplacement. Référence du filtre : 12131000030121.

Le réfrigérateur doit-il être dégivré manuellement ?

Non, ce modèle est doté d'un système No Frost qui dégivre automatiquement. Si du givre apparaît, vous pouvez débrancher l'appareil et essuyer avec un chiffon sec. Évitez d'utiliser des outils mécaniques.

Que couvre la garantie ?

La garantie contractuelle couvre les pannes d'origine interne (électrique, électronique, mécanique) pendant la durée indiquée sur la facture. Elle inclut le remplacement des pièces, la main-d'œuvre et les déplacements dans un rayon de 30 km. Sont exclus les dommages esthétiques, l'usage professionnel, les installations non conformes, etc.

MODE D'EMPLOI WFRNM570D2X WINIA

1 Consignes de sécurité

1.1 Avertissement 1 1.2 Significations des symboles de la sécurité 2 1.3 Avertissements concernant l'électricité 2 1.4 Avertissements concernant l'utilisation 2-3 1.5 Avertissements concernant l'emplacement 3 1.6 Avertissements concernant la conservation des aliments 4 1.7 Avertissements concernant la mise au rebut 4

2 Guide d'installation

2.1 Emplacement 5 2.2 Mise à niveau des pieds 6 2.3 Mise à niveau des portes 7 2.4 Changement de l'ampoule 8 2.5 Démarrage 8 2.6 Astuces pour l'économie de l'énergie 8 2.7 Installation de l'arrivée d'eau 9

3 Description

3.1 Description 10-11 3.2 Utilisation du panneau de commande 12-14 3.3 Distribution d'eau, de glaçons et de glace pilée 15-16

4 Entretien et nettoyage

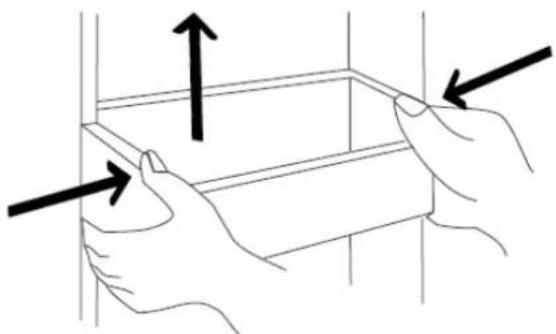

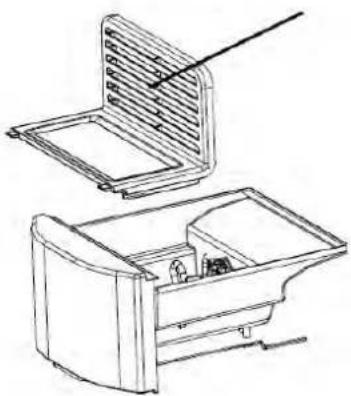

4.1 Nettoyage général 17 4.2 Nettoyage du balconnet 17 4.3 Nettoyage de la boîte à glaçons 18 4.4 Nettoyage de la clayette en verre 19 4.5 Dégivrage 19 4.6 Conseils utiles 19

5 Dépannage

5.1Dépannage 20

1.1 Avertissement

Avertissement : risque d'incendie / matériel inflammables

Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ni endommagé. Ne placez pas plusieurs prises de courant portables ou blocs d'alimentation portables à l'arrière de l'appareil.

Cet appareil est conçu pour être utilisé à des fins domestiques et pour des applications similaires telles que des zones de cuisine pour le personnel dans des magasins, des bureaux et d'autres lieux de travail; des maisons de fermes et par des clients d'hôtels, de motels et d'autres environnements de type résidentiels; des environnements de type résidentiel; des restaurants et des applications similaires hors commerce.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites ou peu expérimentées ou peu informées si elles bénéficient d'une surveillance ou d'instructions concernant l'utilisation de l'appareil de manière sûre et qu'elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'utilisateur ne seront pas effectués par des enfants sans surveillance.

Les enfants de 3 à 8 ans sont autorisés à charger et décharger des équipements de réfrigération.

Les enfants doivent être surveillés pour veiller à ce qu'ils ne jouent pas avec l'appareil.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou par des personnes qualifiées de la même manière, afin d'éviter tout risque.

Ne pas stocker de substances explosives telles que des bombes aerosol avec un gaz propulseur inflatable dans cet appareil.

L'appareil doit être débranché après l'utilisation et avant l'entretien de l'appareil par l'utilisateur.

AVERTISSEMENT: risque d'incendie / matières inflammables

AVERTISSEMENT: veuillez à ne pas obstruer les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée.

AVERTISSEMENT: ne pas utiliser d'appareils mécaniques ou d'autres machines pour accélérer le processus de dégivrage que ceux recommendés par le fabricant.

AVERTISSEMENT: ne pas endommager le circuit réfrigérant.

AVERTISSEMENT : ne pas endommager l'appareil électrique situé à l'intérieur des compartiments de stockage de nourriture, sauf s'ils sont du type recommandé par le fabricant.

AVERTISSEMENT : la mise au rebut se fera selon les réglementations locales, car il utilise du gaz et un réfrigérant inflammables.

Ne pas utiliser de rallonge électrique ou d'adaptateurs non raccordés à la terre (à deux bornes).

DANGER : risque de blessure. Avant de vous débarrasser de votre ancien réfrigérateur ou congélateur :

-Retirer les portes

-Laisser les étagères en place pour que les enfants ne puissent pas grimper facilement à l'intérieur.

Le réfrigerateur doit être déconnecté de l'alimentation électrique avant de procéder à l'installation d'accessoires.

Le réfrigérant et le matériel moussant au cyclopentane utilisés pour le réfrigerateur sont inflammables. Quand le réfrigerateur est mis au rebut, il faut le maintenir à l'écart de toute source d'allumage et le faire récupérer par une société spécialisée convenablement qualifiée et ne pas être brûlé, de manière à prévenir tout dommage à l'environnement ou tout autre dommage.

Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes:

• L'ouverture de la porte pendant de longues périodes peut entrainer une augmentation significative de la température dans les compartiments de l'appareil.
• Nettoyez régulièrement les surfaces pouvant être en contact avec des aliments et des systèmes de drainage accessibles.
• Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48 h été aspirée pendant 5 jours. (note 1)
• Rangez la viande et le poisson crus dans des ré s ni s'égouttent dessus.
• Les compartments à deux étoiles pour produits congelés sont adaptés pour stocker des produits pré-congelés, stocker des glacesou préparer des glaçons. (note 2)
• Les compartments à une , deux , et trois étoiles , ne conviennent pas à la congélation d'aliments frais. (note 3)
• échez et laissez la porte ouverte pour éviter le développement de moisissure dans l'appareil.

Note 1,2,3 : Veuillez confirmer s'il est applicable en fonction du type de compartiment de votre produit.

1.2 Signification des symboles de la sécurité

C'est un symbole d'interdiction. Toute incompatibilité avec les instructions marquées de ce symbole peut entraîner un dommage pour le produit ou mettre en danger la sûreté personnelle de l'utilisateur.

C'est un symbole d'avertissement. Il est obligatoire de respecter les consignes marquées avec ce symbole. Sinon, un dommage au produit ou une blessure personnelle est possible.

C'est un symbole de mise en garde. Les instructions marquées de ce symbole nécessitent une attention spéciale. Une attention insuffisante peut entraîner une lésion légère ou modérée, ou un dommage pour le produit.

Ce manuel contient de nombreuses informations importantes que les utilisateurs doivent respecter.

1.3 Avertissements concernant l'électricité

• Ne pas tirer sur le cordon d'alimentation en débranchant la prise du réfrigerateur. Veuillez saisir fermement la prise et la retirer directement de la douille. Pour garantir une utilisation en sécurité, ne pas endommager le cordon d'alimentation, ni utiliser le cordon d'alimentation lorsqu'il est endommagé ou usé.

• Veuillez utiliser le cordon d'alimentation fourni. Le cordon d'alimentation ne sera pas partagé avec d'autres appareils électriques. Le cordon d'alimentation doit être en contact avec la prise électrique. Sinon, risque d'incendie.
• Relier le réfrigérateur à la terre. Vérifier que la prise murale est reliée à la terre.

• Veuillez arrêter le clapet du gaz qui fuit, puis ouvrir les portes et les fenêtres en cas de fuite de gaz et d'autres gaz inflammables. Ne pas débrancher le réfrigérateur ou d'autres appareils électriques compte tenu du fait qu'une étincelle peut provoquer un incendie.

• Ne pas utiliser d'appareils électriques au-dessus de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

1.4 Avertissements concernant l'utilisation

• Ne pas démonter arbitrairement ni démonter le réfrigerateur, ni endommager le circuit de réfrigérant. L'entretien de l'appareil doit être réalisé par un spécialiste. Le cordon d'alimentation endommagé doit être remplacé par le fabricant, par son service après-vente ou par des professionnels, afin d'éviter tout danger.

• ts. Veuillez être précautionneux lors de la fermeture de la porte du réfrigerateur pour éviter une chute d'articles.
• Ne pas prendre d'aliments ou de récipients avec des mains mouillées dans le congélateur lorsque le réfrigerateur fonctionne, en particulier des récipients en métal, afin d'éviter des engelures.
• Ne pas laisser d'enfant s'introduire dans le réfrigerateur ou y grimper, de leur d'entraîner une suffocation ou une léSION de l'enfant.

• ure ou d'une ouverture de la porte, et que des accidents sont possibles.
• Veuillez ôter la prise en cas de panne électrique ou de nettoyage. Ne pas raccorder le réfrigerateur à l'alimentation électrique dans un délai

1.5 Avertissements concernant l'emplacement

• Ne pas placer d'articles inflammables, explosifs, volatiles et hautement corrosifs dans le réfrigerateur pour éviter des dommages au produit ou des incendies.
• Ne pas placer d'articles inflammables près du réfrigerateur pour éviter les incendies.

Le réfrigerateur est conçu pour un usage domestique tel que la conservation d'aliments. Il ne doit pas être utilisé pour les autres objectifs (mécaments, produits biologiques, etc.).

• Ne pas conserver de boissons gazeuses (bière, etc.) dans le congélateur. Sinon, la pression est générée dans le récipient. Risque d'endommagement au produit.

1.6 Avertissements concernant la conservation des aliments

1) Les appareils de réfrigeration peuvent ne pas fonctionner de manière cohérente, lorsque la température est maintenue, longtemps, plus haute que le niveau normal de l'appareil. 2) Les boissons effervescentes ne doivent pas être conservées dans le compartiment de congélation. 3) Ne pas conserver les aliments dans le compartiment de congélation au-delà de la durée recommandée par les fabricants des produits. 4) Emballer les aliments surgelés pour ne pas augmenter la température dans le compartiment de congélation. 5) L'augmentation de la température des aliments surgelés réduit la durée de conservation.

1.7 Avertissements concernant la mise au rebut

Le réfrigérant et la matière moussante au cyclopentane utilisés pour le réfrigérateur sont inflammables. Quand le réfrigérateur est mis au rebut, il doit donc être tenu à l'écart de toute source de flamme et être récupéré par une société spécialisée pour éviter un dommage à l'environnement ou tout autre dommage.

Quand le réfrigerateur est mis au rebut, il faut démonter ses portes et ôter le joint de la porte et les clayettes. Puis, mettre les portes et les clayettes dans un endroit approprié pour protéger les enfants de tout accident.

Mise au rebut de ce produit :

Ce symbole apposé sur le produit ou sur son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences néfastes potentielles pour l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d'informations sur le recyclage de ce produit, veuillez vous renseigner auprès de votre mairie, votre service d'élimination des déchets ménagers ou du magasin où vous avez acheté le produit.

2.1 Emplacement

• Avant l'utilisation, enlever tout matériel d'emballage de l'extérieur et de l'intérieur du réfrigerateur.

• Ne pas exposer le réfrigerateur directement aux rayons du soleil. Eviter d'installer l'appareil sur un sol mouillé ou dans une pièce humide. Aussi ne pas laver le réfrigerateur. Il risque d'être moins bien isolé, ce qui peut provoquer un choc électrique.

Le réfrigerateur s'installe dans un endroit intérieur bien aéré. Le sol est plat et solide. (Faire tourner à gauche ou à droite pour mettre à niveau l'appareil en cas d'instabilité).

• La distance entre le plafond et le haut du réfrigerateur doit être plus de 30cm. Laisser un espace suffisant de plus de 10cm entre le mur et le réfrigerateur pour une bonne circulation de l'air.

2.2 Mise à niveau des pieds

1) Précautions avant la mise à niveau : Avant de régler les pieds, assurez-vous que le réfrigérateur est débranché. Lire attentivement les précautions pour éviter tout accident. 2) Mise à niveau des pieds

3) Procédures de réglage :

a. Tourner les pieds dans le sens des aiguilles d'une montre pour augmenter la hauteur du réfrigérateur; b. Tourner les pieds dans le sens inverse des aiguilles d'une montre pour réduire la hauteur du réfrigérateur; c. Regler les pieds de croite et de gauche en fonction des procedures precedentes jusqu'à ce que le réfrigérateur soit mis à niveau.

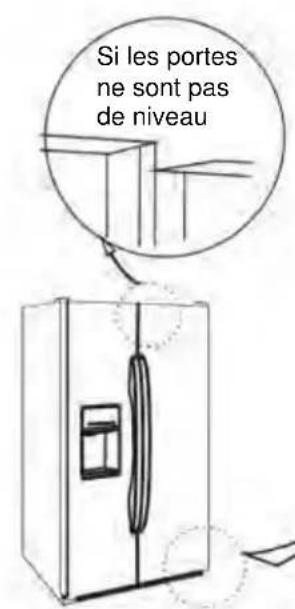

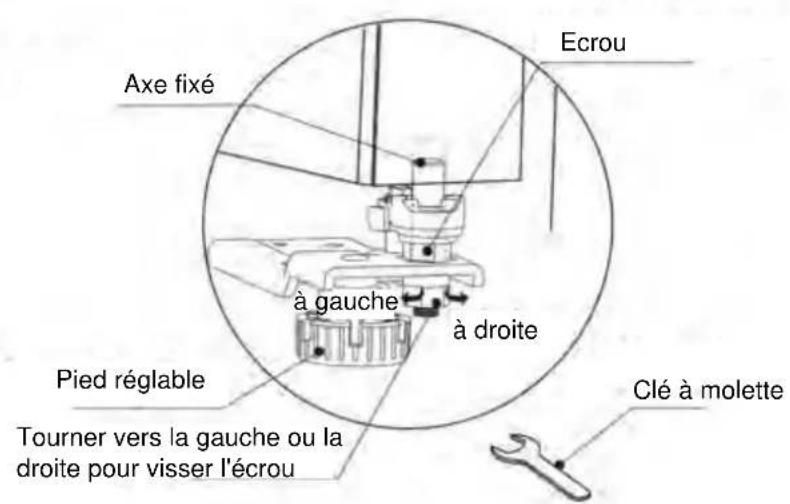

2.3 Mise à niveau des portes

1) Précautions avant la mise à niveau :

Avant de régler les pieds, assurez-vous que le réfrigérateur est débranché. Lire attentivement les précautions pour éviter tout accident.

2) Mise à niveau des portes

3) Alignement des portes :

a. Dévisser l'écrou de la charnière inférieure jusqu'à ce qu'il atteigne l'extrémité du boulon. Lorsque vous dévissez l'écrou, assurez-vous d'utiliser la clé à molette pour débloquer le boulon. b. Régler la hauteur des portes en tournant les pieds vers la gauche ou la droite. c. Une fois les réglages effectués, tournez l'écrou vers la gauche ou la droite jusqu'à ce qu'il arrive en butée sur le boulon. Serrez le boulon à l'aide de la clé à molette pour bloquer le boulon.

2.4 Changement de l'ampoule

Tout remplacement ou entretien des ampoules LED doit être effectué par le fabricant, par son agent de service ou par une personne qualifiée.

2.5 Démarrage

• Lors de la première utilisation de l'appareil, veuillez patienter 30 minutes avant de brancher l'appareil.
• Avant de placer des aliments frais ou congelés, il est conseillé d'attendre 2-3 heures ou 4 heures en été.

• Réserver suffisamment d'espace pour un mouvement commode des portes et des tiroirs.

2.6 Astuces pour l'économique de l'énergie

L'appareil doit être placé dans une pièce plus fraîche. Il garde une distance avec les appareils produisant de la chaleur. Puis, il ne doit pas être exposé directement au soleil. Laisser les aliments chauds refroidir avant de les placer dans l'appareil. - Emballez les aliments avant de les placer dans l'appareil. - Ouvrez la porte le moins souvent possible. Quand vous ouvrez la porte, ouvrez-la le moins longtemps possible. La porte du réfrigérateur doit rester correctement fermée en permanence.

1. Pré-installation

1) L'information sur la notice dépend de la référence. Le produit peut être différent. 2) Avant d'installer les accessoires, le réfrigérateur doit être débranché de la prise. 3) La pression d'eau doit être entre 1,5 et 6 bar. 4) Ne raccordez pas le tuyau à une conduite d'alimentation en eau chaude. 5) Le tuyau d'eau ne doit pas être entortillé. 6) N'utilisez pas le tuyau d'eau usé. Assurez-vous que vous disposez des joints des tuyaux pour raccorder le tuyau d'eau au robinet. 7) L'icône sur le panneau de commande sera affiché après 6 mois d'utilisation du filtre.

Lors de l'affichage de cet icône, veuillez replacer le filtre à eau.

Nous vous recommandons de remplacer le filtre tous les 6 mois.

8) Vous pouvez acheter un filtre de remplacement dans le commerce (Référence 12131000030121)

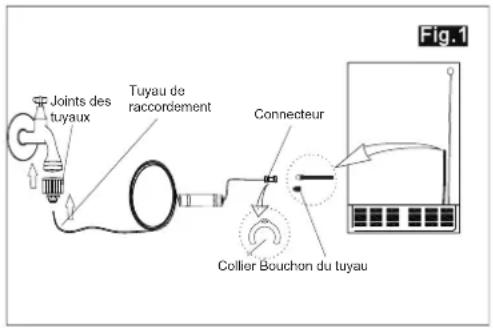

2. Raccordement à l'alimentation en eau (fig. 1)

1) Fixez le tuyau de raccordement dans les joints des tuyaux. Vissez les joints sur le robinet. 2) Enlevez le bouchon du tuyau blanc. Insérez l'extrémité du tuyau blanc dans l'adaptateur à l'aide du petit collier. Si besoin, veuillez fixer le tuyau sur le mur pour éviter le risque de trébucher. 3) Une fois le tuyau raccordé, ouvrez le robinet d'eau et vérifiez que l'eau coule par le tuyau d'eau.

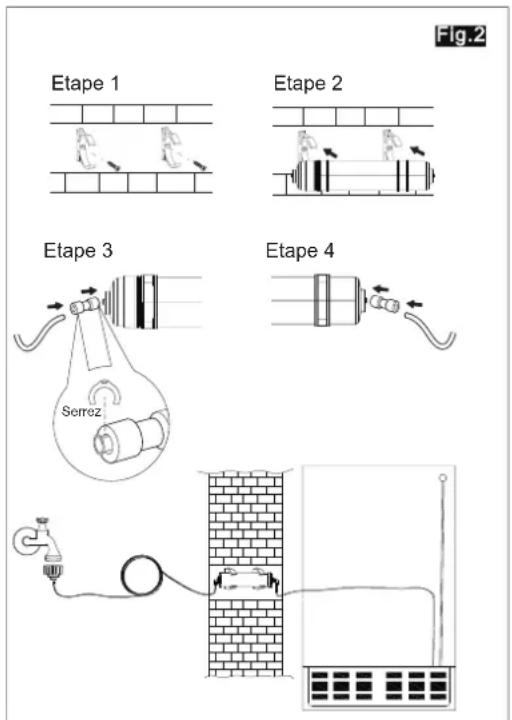

3. Fixation du filtre à eau (fig. 2)

1) Tenez les embases de fixation du filtre à la bonne position et vissez-les fermement aux points de fixation. 2) Mettez le filtre dans deux embases de fixation. 3) Fixez le connecteur à l'entrée d'eau du filtre et insérez le tuyau d'eau dans l'autre côté du connecteur. 4) Fixez le connecteur à l'arrivée d'eau du filtre et insérez le tuyau d'eau dans l'autre côté du connecteur. 5) Après installation, vérifiez la figure à droite.

Attention :

Si vous n'avez pas utilisé la fonction pour l'eau froide pendant longtemps, videz de l'eau au début pour éliminer les résidus dans le réservoir d'eau, avant la prochaine utilisation.

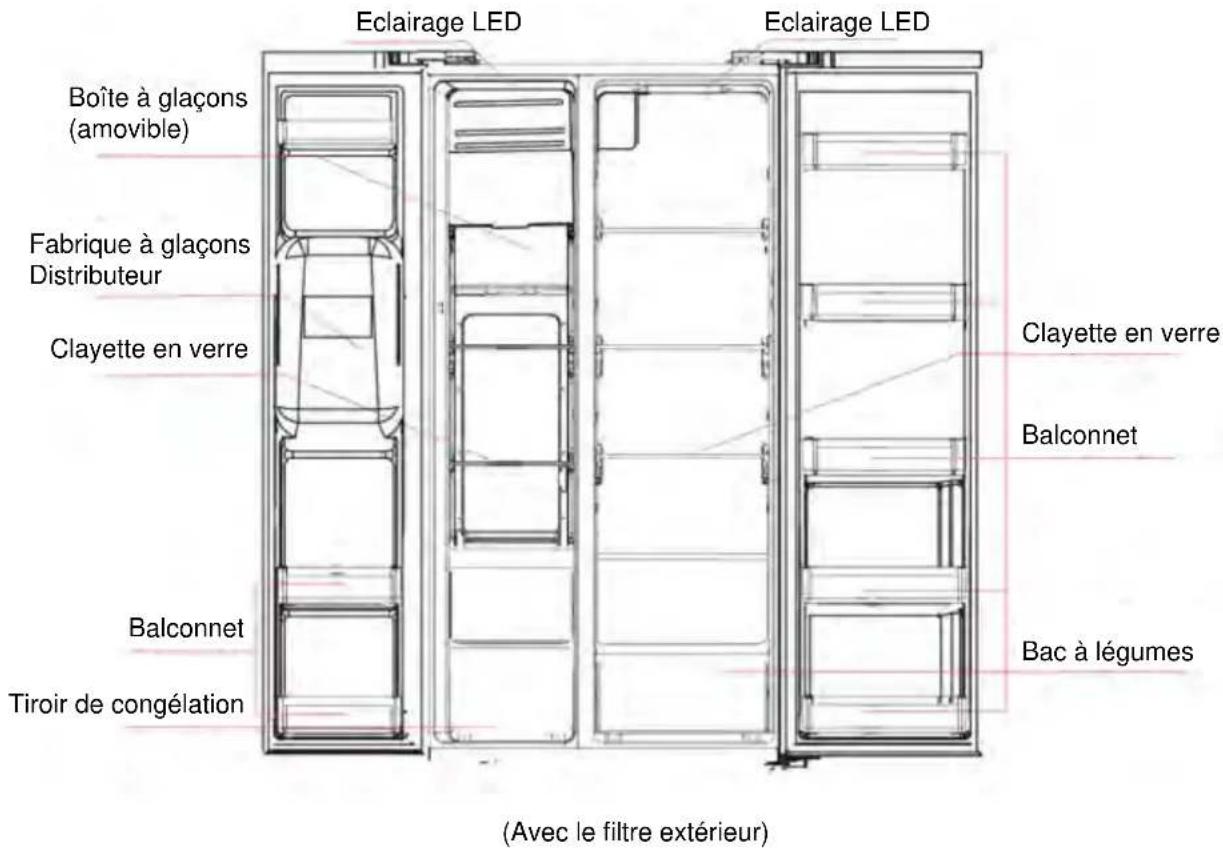

3.1 Description

(Avec le filtre interieur)

(L'illustration ci-dessus n'a valeur que de référence. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur.)

(L'illustration ci-dessus n'a valeur que de réfé

Chambre de réfrigération

• La chambre de réfrigération convient pour le stockage d'un certain nombre de fruits, de légumes, de boissons et d'autres aliments consommés à court terme.
• Il est conseillé de mettre les aliments chauds avant de les placer au réfrigérateur.

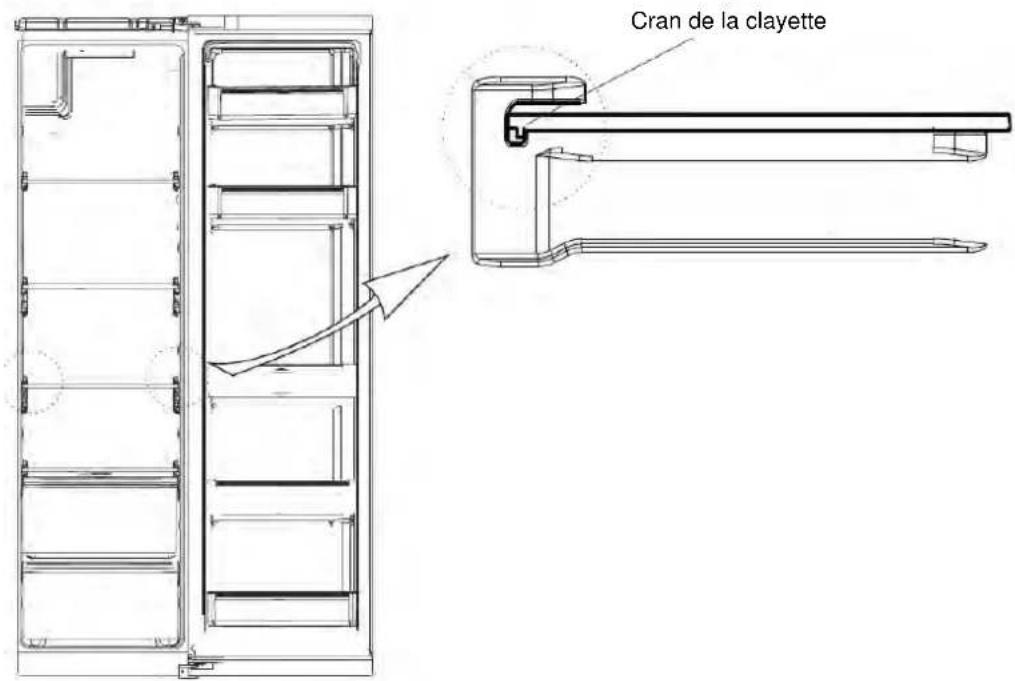

• Les clayettes en verre peuvent être ajustées en haut ou en bas pour obtenir suffisamment d'espace de stockage et une utilisation commode.

Chambre de congélation

La chambre de congélation à basse température peut conserver la nourriture fraîche longtemps et elle sert à stocker des aliments congélés et à faire de la glace. - La chambre de congélation convient pour stocker de la viande, du poisson, des boules de riz et d'autres aliments qui ne sont pas consommés rapidement. Il est conseillé de diviser les aliments en petites portions afin qu'ils soient consommés rapidement et entièrement et pour pouvoir par la suite ne décongeler que la quantité désirée. Nous vous conseillons d'étiqueter et de dater chaque paquet congelé afin de suivre les délais de conservation.

Note: Éviter de surcharger le réfrigerateur avec une quantité excessive d'aliments car la congélation ne peut pas bien fonctionner. Les aliments stockés ne doivent pas bloquer la sortie d'air. Sinon, l'effet de congélation sera baissé.

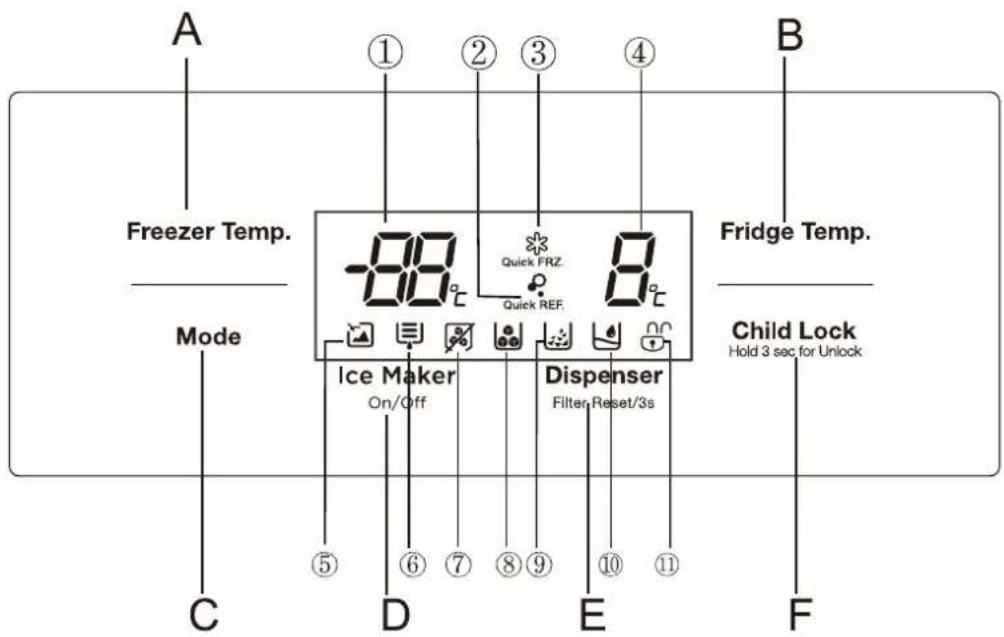

1. Écran :

① Température du compartment de congélation ② Refrigeration rapide ③ Congélation rapide ④ Température du compartment de réfrigeration ⑤ Mode de vacances ⑥ Filtré à eau ⑦ ICE OFF ⑧ Distribution de glaçons ⑨ Distribution de glace pilée ⑩ Distribution d'eau froide ⑪ Verrouillage/Déverrouillage

2. Bouton :

A. Ajustement de la température du compartiment de congélation B. Ajustement de la température du compartiment de réfrigération C. Sélection du mode D. Bouton On/Off pour la glace E. Sélection de l'eau/des glaçons/de la glace pilée F. Verrouillage/Deverrouillage des contrôles

3. Mode d'emploi

La première fois que le réfrigerateur est démarré, l'écran va afficher tout pendant 3 secondes. Entre-temps, la cloche de démarriageonne puis l'écran donne l'affichage normal de fonctionnement.

La première fois qu'on utilise le réfrigerateur, la température par défaut de la chambre de réfrigeration et la chambre de congélation vaut 5°C / -18°C respectivement.

Quand une erreur a lieu, l'affichage montre le code d'erreur (cf. page suivante) ; lors du fonctionnement normal, l'affichage indique la température établie de la chambre de réfrigeration ou de la chambre de congélation.

Dans des circonstances normales, en cas d'absence d'opération sur l'écran ou d'action d'ouverture des portes dans un délai de 30 secondes, l'affichage donne l'état de verrouillage et disparaît dans 30 secondes.

2) Verrouillage/déverrouillage

Dans l'état déverrouillé, appuyer sur le bouton de verrouillage Hold 3 sec for Unlock pendant 3 secondes pour verrouiller.

L'icône du verrouillage s'allume et le bipeur sonne, ce qui signifie que le panneau d'affichage est verrouillé. À ce moment, le bouton de fonctionnement ne peut pas être actionné.

3) Réglage du mode

Appuyer sur le bouton MODE pour sélectionner un mode de commande différent.

4) Fonction vacances

Appuyer sur le bouton MODE pour activer ce mode de vacances. L'icône Vacances et ce mode fonctionneront après le verrouillage.

s'allume

Appuyer sur le bouton Freezer Temp. ou Fridge Temp. pour désactiver ce mode.

5) Mode quick REF.

Appuyer sur le bouton MODE pour activer ce mode de Quick REF. (réfrigération rapide). L'icone

Quick REF. s'allume et ce mode fonctionnera après le verrouillage. Appuyer sur le bouton Fridge Temp. pour désactiver ce mode.

6) Mode quick FRZ.

Appuyer sur le bouton MODE pour activer le mode de Quick FRZ. (congélation rapide). L'icone

Quick FRZ. s'allume et ce mode fonctionnera après le verrouillage. Appuyer sur le bouton Freezer Temp. pour sortir de ce mode.

7) Réglage de la température de la chambre de refroidissement b.

Appuyer sur le bouton Fridge Temp. Fridge Temp. pour modifier la température de la chambre de réfrigération

et l'indicateur s'allume. Puis, appuyer encore sur le bouton Fridge Temp. Fridge Temp. pour ajuster la température. Vous allez entendre un bip. Il est possible d'ajuster entre 2°C et 8°C. Chaque fois que vous appuyez sur le bouton, la température changera de 1°C. Lorsque vous terminez le réglage, une nouvelle température sera établie après le verrouillage.

8) Réglage de la température de la chambre de congélation

Appuyer sur le bouton Freezer Temp. Freezer Temp. pour ajuster la température de la chambre de congélation. Donc, l'indicateur s'allume. Puis, appuyer encore sur le bouton Freezer Temp. Vous allez entendre un bip. Il est possible d'ajuster la température entre -16°C et -24°C. A chaque appui sur le bouton, la température changera de 1°C. Lorsque vous terminez le réglage, une nouvelle température sera établie après le verrouillage.

9) Réglage du temps de congélation rapide

Une fois le mode de congélation rapide choisi, c'est équivalent sur le bouton Freezer Temp.

Freezer Temp.

pendant 3 secondes pour ajuster le temps de congélation rapide. L'icone de la température de la chambre de congélation s'affiche. Vous pouvez donc désirer le temps de congélation rapide entre 26H et 48H. Une fois le

temps choisi, appuyer sur le bouton Freezer Temp. Fpendant secondes pour sortir de ce réglage.

En général, le temps de "48h" n'est pas utilisé pour les consommateurs, mais pour un test de performance.

10) ICE OFF

Appuyer sur le bouton ICE MAKER ON/OFF. Donc, l'icône concernée s'allume pour activer cette fonction.

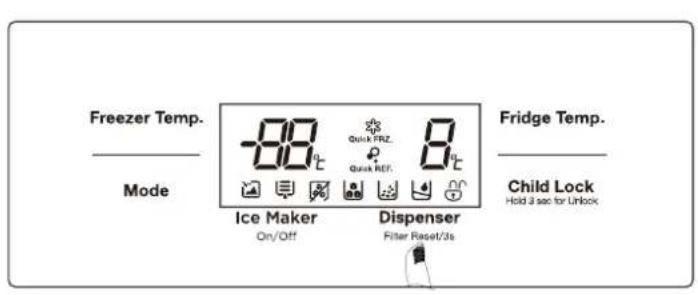

Dispenser

Appuyer sur le bouton pour sélectionner l'eau, les glacons ou la glace pilée. Puis, l'icône

concerné s'allumera sur le panneau de commande.

Une fois que le distributeur est utilisé, l'icône de filtré s'affichera au bout de 150 jours. 180 jours après, cet icône

s'allume. Appuyer sur le bouton pendant 3 secondes pour utiliser la fonction FILTER RESET

Filter Reset/3s

qui permet de régler la durée du filtrage. Lors du changement de filtrage, l'icône concernée s'affiche.

12) Conservation en cas de panne de courant

En cas de panne de courant, le fonctionnement sera instantanément arrêté jusqu'à la remise du courant.

13) Avertissement sur l'ouverture et contrôle sur l'alarme

Lors de l'ouverture des portes pendant certain temps, l'alarme sonnera. Si les portes ne sont pas fermées en 2 minutes, le bipeur sonnera une fois par minute jusqu'à la fermeture.

14) Indicateur d'erreur

Les avertissements suivants apparaissant sur l'affichage indiquent des erreurs spécifiques du réfrigérateur. Même si la fonction de refroidissement et de congélation marche malgré les erreurs suivantes, l'utilisateur est recommandé de contacter un technicien pour s'assurer un usage normal du réfrigérateur.

Code d'erreur	Description d'erreur
E0	Erreur de la fabrique à glaçons
E1	Erreur de la sonde de la température dans la chambre de réfrigération
E2	Erreur de la sonde de la température dans la chambre de congélation
E5	Erreur de la sonde du dégivrage dans le congélateur
E6	Erreur de la communication
E7	Erreur du thermostat
EE	Erreur de la sonde de la fabrique à glaçons
EH	Erreur de la sonde de l'humidité

3.3 Distribution d'eau, de glaçons et de glace pilée

Le bruit de fabrication des glaçons et de la glace pilée est normal. C'est la vanne d'eau qui provoque le bruit. Puis, la glace tombe dans le bac de stockage. Lorsque des glaçons bloquent la sortie de la glace, il produit un bruit. Dans ce cas, il faut sortir la boîte à glaçons et enlever des glaçons bloqués à la sortie en utilisant une cuillère en bois ou en plastique. Pour éviter la surchauffe du moteur, veuillez utiliser la fabrication de glace 1 minute après l'arrêt. Veuillez patienter un moment pour que la température du moteur atteigne le niveau normal. Le chapitre de Nettoyage de la boîte à glaçons explique comment enlever la boîte. Si n'y a pas assez de glace dans la boîte à glaçons, la glace ne sortira pas. Veillez patienter un moment jusqu'à de nouvelles glaces soient fabriquées. Pour éviter un mauvais odeur ou un goût anormal des glaces, veuillez nettoyer la boîte à glaçons régulièrement. - La glace et l'eau peuvent être distribuées uniquement lorsque la porte du congélateur est fermée. La fabrication sera automatiquement arrêtée, si vous ouvrez la porte du congélateur pendant le processus de fabrication. Lorsque l'icone des glaçons ou de la glace pilée s'éteint, vous appuyez sur le bouton pour utiliser le distributeur.

Distribution d'eau froide Distributeur

Dispenser

Appuyer sur le bouton jusqu'arque que l'indicateur des glacons s'allume. Puis, lors de l'appui sur le levier du distributeur avec voire verre, des glacons rempliront voire verre. Retirer voire verre en relachant la pression sur le levier du distributeur.

4) Verrouillage de la fabrique à glaçons

Freezer Temp.

Mode

Ice Maker

On/Off

Dispenser

Filter Reset/3s

Fridge Temp.

Child Lock

Si vous n'utilisez pas la fabrique à glaçons longtemps, vous pouvez verrouiller cette fonction.

Appuyer sur le bouton ICE MAKER jusqu'à ce que l'indicateur ICE MARKE ON/OFF s'allume.

4.1 Nettoyage général

• Les poussières situées derrière le réfrigerateur et sur le sol doivent être nettoyées à temps pour améliorer l'effet de refroidissement et les économies d'énergie. L'intérieur du réfrigérateur doit être nettoyé régulièrement pour éviter les odeurs. Vérifiez régulièrement le joint de la porte pour vous assurer qu'il n'y a pas de débris. Veuillez éteindre l'appareil avant de le nettoyer, enlevez tous les aliments, les étagères, les tiroirs, etc. Nettoyez le joint de la porte avec du savon doux et de l'eau. Utilisez un chiffon doux ou une éponge pour nettoyer l'intérieur du réfrigerateur, avec deux cuillères à soupe de bicarbonate de soude et une pinte d'eau tiède. Puis rincez à l'eau, essuyez, ouvrez la porte et séchez-le naturellement avant la mise sous tension. Pour les zones difficiles à nettoyer dans le réfrigerateur (par exemple, les interstices étroits, les interstices ou les coins), il est recommandé de les essuyer régulièrement avec un chiffon doux, une brosse douce, etc. et si nécessaire, en combinaison avec des outils auxiliaires (tels que bâtons minces) pour éviter l'accumulation de contaminants dans ces zones. Ne utilisez pas de savon, de détergent, de poudre à récurer, de nettoyant en aérosol, etc., ceux-ci pouvant créer des odeurs à l'intérieur du réfrigérateur. Nettoyez la bouteille, les étés et les tiroirs avec un détergent doux et séchez-les avec un chiffon doux. Essuyez la surface extérieure du réfrigérateur avec un chiffon doux imbibé d'eau savonneuse, de détergent, etc., puis essuyez. Ne utilisez pas de brosses dures, de billes d'acier propres, de brosses métalliques, d'abrasifs tels que les dentifrices, les solvants organiques (tels que l'alcool, l'acetone, l'huile de banane, etc.), l'eau bouillante, les objets acides ou alcalins, nettoyez la surface et l'intérieur du réfrigérateur. L'eau bouillante et le benzene peuvent déformer ou endommager les pièces en plastique.
• Ne rincez pas à l'eau pour ne pas ALTERER les propriétés d'isolation électrique.

Veuillez débrancher le réfrigerateur pour dégivrage et nettoyage.

4.2 Nettoyage du balconnet

Procéder comme suit : retirer progressivement le balconnet dans le sens des flèches jusqu'à ce qu'il se libère. - Après avoir lavé le balconnet, vous pouvez le remettre à une hauteur souhaitée.

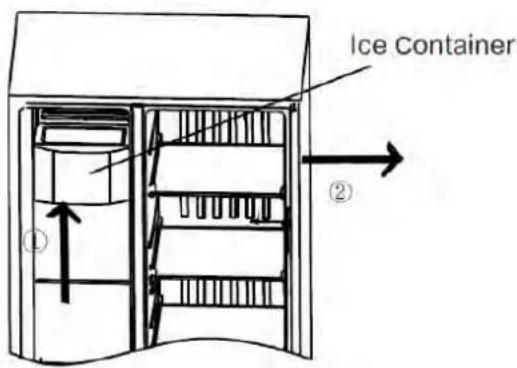

4.3 Nettoyage de la boîte à glaçons

Des glaçons dans la boîte à glaçons peuvent bloquer la sortie de la glace. Veuillez nettoyer régulièrement la bouche de sortie de la glace.

Appuyer sur le bouton Ice Off pour verrouiller la fabrique à glaçons. Débrancher la machine. Veuillez vous servir de deux mains pour retirer la boîte tout en la soulevant.

Couvercle de la boîte à glaçons

2) Veuillez enlever le couvercle de la boite à glaçons pour la nettoyer. Remettre le couvercle après le nettoyage. 3) Fermer la porte du congélateur. Brancher la machine et appuyer sur le bouton Ice Off pour déverrouiller la fabrique à glaçons.

4.4 Nettoyage de la clayette en verre

• Il y a des crans pour bien installer les clayettes. Pour le nettoyage, soulever la clayette jusqu'à ce qu'elle se libère.

4.5 Dégivrage

Le réfrigérateur est fabriqué selon le principe de refroidissement de l'air et ainsi, il possède une fonction automatique de dégivrage. On peut aussi éliminer manuellement le givre formé par le débranchement de l'appareil ou en l'essuyant avec un chiffon sec.

4.6 Conseils utiles

• Panne de courant : en cas de panne de courant, même en été, les aliments restés à l'intérieur de l'appareil peuvent être conservés pendant plusieurs heures. Lors de la panne de courant, les temps d'ouverture des portes seront réduits et aucun aliment frais ne sera placé dans l'appareil. Appareil déservi de longue durée : l'appareil sera débranché puis nettoyé, puis les portes seront laissées ouvertes pour prévenir les mauvaises odeurs. Déménagement : avant de déplacer le réfrigerateur, ôter tous les objets qui s'y trouvent, fixer les parties en verre, le bac à légumes, les tiroirs de chambre de congélation etc. à l'aide de l'adhésif, puis serrer les pieds, fermer les portes et les fixer avec l'adhésif. Lors du déménagement, l'appareil ne sera pas posé à l'envers ou horizontalement, ni soumis à des vibrations. L'inclinaison lors du mouvement ne dépassera pas.

L'appareil fonctionnera en continu après démarrage. En général, le fonctionnement de l'appareil ne sera pas interrompu. Sinon, la durée de vie risque d'être réduite.

5 Dépannage

Voulez tenter de résoudre les simples problèmes suivants par vous-même. En cas d'impossibilité de les résoudre, veuillez prendre contact avec le service après-vente.

Défaillance du fonctionnement	Vérifier si l'appareil est branché ou si la prise est bien en contact.Vérifier si la tension est suffisante.Vérifier si une panne de courant ou si des circuits partiers ont disjoncté.
Mauvaises odeurs	Les alimentés malodorants seront soignement enveloppés.Vérifier l'absence de nourriture avariée.Nettoyer l'intérieur du réfrigérateur.
Fonctionnement à long terme du compresseur	Le prolongement du temps de fonctionnement du réfrigérateur est normal en eté quand la température ambiente est élevé.II est déconseilé de conserver trop de nourriture à la fois dans l'appareil.La nourriture doit être refroidie avant d'être placée dans l'appareil.Les portes sont trop fréquement ouvertes.
La lampe ne s'allume pas.	Vérifier si le réfrigérateur est branché et si la lampe est endommagée.Faire replacer la lampe par un spécialiste.
Les portes ne peuvent pas se fermer convenablement.	La porte est coincée par des emballages alimentaires.Trop d'aliments sont conservés.Le réfrigérateur est penché.
Bruit important	Vérifier si le sol est de niveau et si le réfrigérateur est place de manière stable.Vérifier si les accessoires sont place auxbons emplacements.
Le joint de la porte ne s'ajuste pas.	Elimine les parties anormales du joint de la porte.Chauffer le joint de la porte puis laissez-le refroidir pour le restaurer (ou soufflez-le avec un sèche-cheveux ou utilisez une serviette chaude pour chauffer).
Débordement d'eau	Trop de nourriture dans la chambre ou la nourriture contient trop d'eau.Les portes ne sont pas fermées convenablement, ce qui entraîne un givrage.
L'appareil est chaud	Quand l'appareil devient chaud sous l'effet d'une température ambiente élevé ou une quantité excessive d'alents, le compresseur s'arrête. Puis, ceci produit le bruit pendant que le ventilateur fonctionne pour baisser la température.
Condensation en surface	Un temps chaudi et humide augmente la formation de givre et de condensation.Cela est normal et n'est pas un defaulted. Lorsque l'humidité est faible, la condensation disparaitra. Puis, bien fermer laporte.
Bruit anormal	Le compresseur peut produit des bourdonnements lors du fonctionnement. Lors du démarrage et de l'arrêt en particulier, le bruit est fort et ceci est normal.Le réfrigérant s'écoulant à l'intérieur de l'appareil peut produit un grinclement, ce qui est normal.

La vie des déchets électriques

WINIA est adhérent d'EcoLogic-France et assume ainsi ses obligations vis-à-vis de la réglementation sur les Déchets d'Equipements Electriques et Electroniques (DEEE). Les consommateurs qui souhaitent faire recycler leur ancien appareil sont invités à consulter le site internet d'EcoLogic-France (www.ecologic-france.com) pour accéder à la page d'identification des points de collecte les plus proches de chez eux.

294 Avenue du Bois de la Pie

95700 Roissy-en-France, France

Fabricant: Importateur

Corée du Sud

FICHE produit

Marque: WINIA Modèle : WFRN-M570D2X/WFRN-M570D2B/WFRN-M570D2W /WFRN-M570D2XDT/WFRN-M570D2WDT/WFRN-M570D2BDT Type de produit: Réfrigérateur-congélateur Classe énergétique: A+ Consommation d'énergie de 409 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. Volume total net: 504L (Réfrigérateur 341L - Congélateur 163L avec 4 étoiles) Réfrigérateur et congélateur sans givre (froid ventilé total) La durée de montée en température: Autonomie de 7h Pouvoir de congélation : 10kg/24h - Ensemble climatique : SN-T. Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 10°C et 43°C. Emissions acoustiques dans l'air: 43dB(A)

Conditions legales de garantie

Indépendamment de la garantie ainsi consentie, le VENDEUR reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du code civil.

Article L 217-4 du code de la consommation :

Le VENDEUR est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultat de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L 217-5 du code de la consommation:

Le bien est conforme au contrat :

1. S'il est propre à l'usage habituellement attendu d'un biensemblable et, le cas échéant :
2. s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle;
3. cteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
4. Ou é par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L 217-12 : L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Codecivil

Article 1641: Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destinait, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648: L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. Dans le cas prévu par l'article 1642-1, l'action doit être introduite, à peine de forclusion, dans l'année qui suit la date à laquelle le vendeur peut être déchargé des vices apparents.

Garantie contractuelle

Date d'effet et durée de la garantie réparations : dates figurant sur votre facture.

Objet de la garantie réparations :

1) PANNE d'origine interne

Cette garantie réparations, RESERVEE AUX PARTICULIERS, couvre la réparation de votre apparéil à la suite d'une PANNE D'ORIGINE INTERNE (electrique, electronique, mécanique) affectant son bon fonctionnement, selon les modalités ci-après et sous réserve des exclusions dé finies au chapitre VI du pré sent document.

a) La garantie prend effet sous réserve que le produit a été fourni par WINIA Electronics France S. A. S. U. Le numéro de série justifiant l'origine. b) SONT COUVERTS : le remplacement des pièces défectueuses, la main-d'œuvre afférente, les frais de déplacement pour les appareils gros électroménager, sur une zone de 30 km ajuster de la station technique la plus proche. Au-delà, les frais kilométriques sont facturés (au tarif en vigueur). Pour bénéficier de la garantie, les appareils portables doivent être déposés au service après-vente désigné par le magasin. c) Lorsque le coût de remise en état est supérieur à la valeur vénale de l'appareil au jour du sinistre ou que la réparation s'avère impossible, le client sera indemnisé dans la limite d'une valeur vénale déterminée en déduisant de la valeur d'achat initiale (prix payé remise déduite) 2% de vétusté par mois, à compter de la date d'enlèvement ou de la livraison.

2) Validite garantie WINIA electronics

L'application des conditions générales de la Garantie est subordonnée à la présentation du présent document et du bon de commande s'y référant à chaque intervention ou de la facture originale de vente.

En aucun cas, il ne peut être rayé ou surchargé. Toute réparation devra, obligatoirement, être effectuée par les services techniques autorisés.

Le numéro de série et la plaque d'identification du marquage CE ne doit être ni enlevés, ni modifiés.

Le présent contrat ne s'applique qu'aux appareils de la marque WINIA, vendus par WINIA Electronics France S. A. S. U. (le contrôle du N° de série justifiant l'origine du produit) et donnant lieu à intervention sur le territoire de France métropolitaine.

La garantie ne s'applique qu'à la condition que l'appareil vendu soit utilisé à TITRE PRIVATIF (NON COLLECTIF OU PROFESSIONNEL) et conformément à l'usage pour lequel il a été conçu.

Le contrat ne donne droit à aucune indemnité en espèces ou en nature.

La garantie n'est pas cessible.

Prolongation de garantie :

En cas de panne, au-delà de 7 jours d'immobilisation pour réparation, la garantie est automatiquement prolongée de la durée d'immobilisation de votre appareil (sur présentation des pièces justificatives).

3) La garantie contractuelle NE COUVRE PAS :

• Les appareils d'exposition,
• les coups, chocs, casses, chutes, éraflures, avaries occultes ou tout dommage d'ordre esthétique n'entravant pas le bon fonctionnement de l'appareil,
• les frais et dommages résultant d'utilisation d'énergie, d'emploi ou installation non conforme aux prescriptions du constructeur, ainsi que toutes les précautions indiquées dans le manuel utilisateur,
• les dommages esthétiques causés aux parties extérieures de l'appareil ne faisant pas partie du bon fonctionnement du matériel, tels que les rayures, les écaillures, les égratignures...
• les dommages liés à des réparations réalisées par des tiers non agréés,
• les dommages liés à l'oxydation,
• la faute intentionnelle ou dolosive et la négligence manifeste de tous utilisateurs du matériel garanti,
• les dommages résultant d'une utilisation PROFESSIONNELLE ou COLLECTIVE, de l'utilisation des périphériques, d'accessoires ou de consommables inadaptés,
• les frais et dommages résultant d'une utilisation nuisible à la bonne conservation de l'appareil ou d'une faute intentionnelle ou d'une négligence ou consécutifs à un mauvais entretien, la corrosion,
• le contenu des appareils (denrées alimentaires, vaisselle, vêtements, batteries, divers « consommables »...), leurs accessoires (câbles, flexibles,...) et leur environnement,
• les dommages survenus lors de l'installation ou du montage de l'appareil garanti ou engageant la responsabilité d'un tiers,
• les frais de nettoyage et d'entretien,
