PCB 60001 - Balances de cuisine Kern - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Balance de cuisine de précision
Marque	Kern
Modèle	PCB 60001 (équivalent PCB 6000-1)
Capacité maximale	6 kg
Lisibilité	0,1 g
Plage de tarage	6 kg
Reproductibilité	0,1 g
Linéarité	±0,3 g
Poids minimum à la pièce (comptage)	0,2 g
Temps de préchauffage	2 heures
Unités de pesage	g, kg, oz, lb, ozt, tlh, ltt, gn, dwt, mo, tol, ct, FFA (facteur libre)
Plateau de balance	150 x 170 mm
Dimensions du boîtier (L x P x H)	163 x 245 x 79 mm
Poids net	1,7 kg
Alimentation	220-240 V AC, 50 Hz / 9 V, 300 mA (adaptateur secteur)
Fonctionnement sur piles	Batterie 9 V (non fournie) – autonomie 24h avec rétroéclairage, 48h sans
Accu (optionnel)	Temps de charge 8 h
Interface	RS232 (sub-D 9 broches)
Température de fonctionnement	+5°C à +35°C
Humidité max. admissible	80 % (sans condensation)
Fonctions principales	Pesage, tarage, comptage de pièces, pesée nette totale, détermination de pourcentage, pesée d'animaux, pesage en sous-sol
Ajustage / Calibrage	Par poids externe (non fourni) – sélectionnable via menu
Nettoyage et entretien	Chiffon doux humidifié avec lessive douce ; ne pas utiliser de solvants
Sécurité	Ne pas surcharger ; éviter les chocs ; utiliser conformément aux prescriptions

FOIRE AUX QUESTIONS - PCB 60001 Kern

Comment effectuer une tare sur la balance Kern PCB 60001 ?

Placez le récipient vide sur le plateau, puis appuyez sur la touche TARE. L'affichage revient à zéro. Vous pouvez alors peser le contenu (poids net). La tare reste mémorisée jusqu'à ce qu'elle soit effacée en appuyant à nouveau sur TARE après avoir déchargé la balance.

Comment changer l'unité de pesée ?

En mode pesée, maintenez enfoncée la touche PRINT jusqu'à ce que Unit s'affiche. Appuyez sur SET, puis utilisez MODE pour naviguer parmi les unités disponibles (g, kg, oz, lb, ozt, tlh, ltt, gn, dwt, mo, tol, ct, FFA). Confirmez avec SET.

Comment utiliser la fonction de comptage de pièces ?

Tarez d'abord le récipient vide. Appuyez brièvement sur MODE pour afficher le nombre de référence (5, 10, 20, 25 ou 50). Placez exactement ce nombre de pièces sur la balance et confirmez avec SET. La balance passe en mode comptage : déposez les pièces à compter et l'affichage indique la quantité totale.

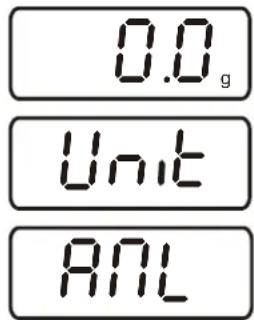

Comment activer la fonction de pesée d'animaux ?

En mode pesée, maintenez PRINT jusqu'à Unit, puis appuyez plusieurs fois sur MODE jusqu'à voir ANL. Validez avec SET, choisissez le temps de moyenne (3, 5, 10 ou 15 secondes) avec MODE, puis confirmez avec SET. Placez l'animal sur le plateau et appuyez sur SET pour lancer la pesée ; la valeur moyenne s'affiche après le décompte.

Que faire si l'affichage des résultats de pesée est instable ?

Vérifiez que la balance est sur une surface stable et plane, à l'abri des courants d'air, des vibrations et des sources de chaleur. Assurez-vous que le plateau ne touche aucun obstacle. Des champs électromagnétiques (téléphones, radios) peuvent aussi perturber l'affichage ; éloignez les sources ou changez de lieu d'installation.

Comment nettoyer la balance Kern PCB 60001 ?

Avant tout nettoyage, débranchez l'appareil. Utilisez un chiffon doux légèrement humidifié avec une solution savonneuse douce. Ne versez jamais de liquide sur la balance et évitez les produits agressifs (solvants). Retirez immédiatement les échantillons renversés. Pour les poudres, utilisez un pinceau ou un aspirateur doux.

Comment réaliser un ajustage (calibrage) de la balance ?

Assurez-vous que la balance est à température ambiante et préchauffée (2 heures). En mode pesée, maintenez MODE enfoncé jusqu'à l'affichage de CAL. La valeur du poids d'ajustage recommandé clignote. Placez ce poids au centre du plateau et appuyez sur SET. Après quelques secondes, CAL F indique la réussite ; sinon CAL E signale une erreur.

Comment utiliser le pesage en sous-sol ?

Éteignez la balance. Ouvrez le couvercle au fond de l'appareil et accrochez le crochet de pesage en sous-sol. Placez la balance au-dessus d'une ouverture (table évidée). Accrochez l'objet à peser au crochet et effectuez la mesure. Ne dépassez jamais la charge maximale (6 kg). Refermez le couvercle après usage.

Comment brancher la balance à un PC ou une imprimante ?

Utilisez le port RS232 (sub-D 9 broches) avec un câble adapté KERN (max. 2 m). Avant de brancher, éteignez la balance. Configurez les paramètres d'interface (baud rate, mode de transmission) via le menu : maintenez PRINT jusqu'à Unit, puis naviguez jusqu'à Pr pour choisir le mode (ex. Pr PC pour impression sur commande). Ajustez le baud rate dans bAUd.

La balance affiche 'LO', que signifie ce message ?

Le message LO indique que les piles sont usées. Remplacez immédiatement la pile 9 V ou rechargez l'accu si vous utilisez l'option. Si la balance est branchée au secteur, vérifiez l'alimentation. En cas de défaut persistant, contactez le fabricant.

MODE D'EMPLOI PCB 60001 Kern

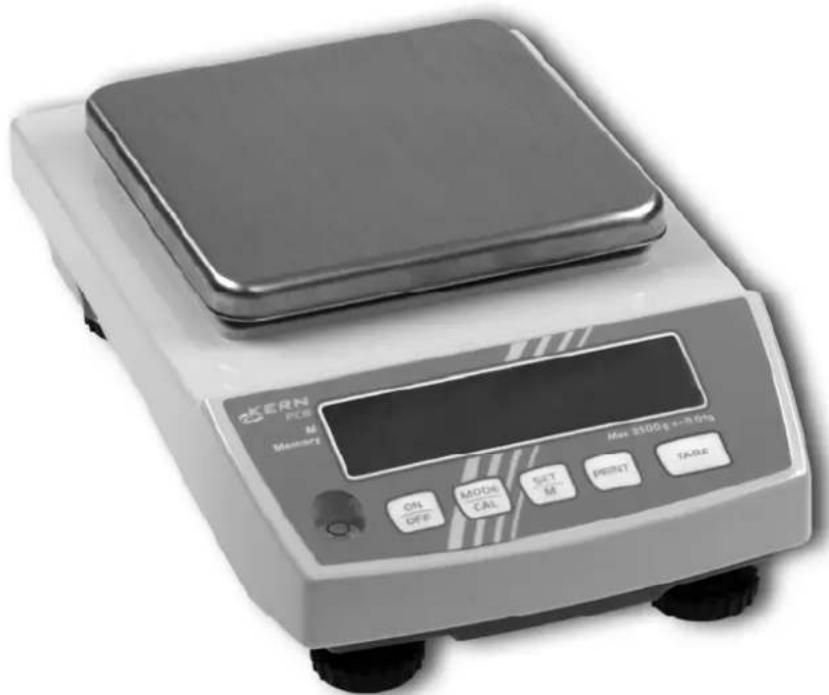

Mode d'emploi balance de précision

Version 1.4

07/2009

Sommaire

1 Caractéristiques techniques.... 4

2 Déclaration de conformité.... 10

3 Indications fondamentales (généralités).... 11

3.1 Utilisation conforme aux prescriptions.... 11

3.2 Utilisation inadéquate 11

3.3 Garantie 11

3.4 Vérification des moyens de contrôle... 11

4 Indications de sécurité générales 12

4.1 Observez les indications du mode d'emploi 12

4.2 Formation du personnel 12

5 Transport et stockage... 12

5.1 Contrôle à la réception de l'appareil 12

5.2 Emballage...12

6 Déballage, installation et mise en service 12

6.1 Lieu d'installation, lieu d'utilisation 12

6.2 Déballage / implantation 13

6.3 Branchement secteur...13

6.4 Fonctionnement sur piles / sur accus (en option) 14

6.5 Raccordement d'appareils périphériques.... 14

6.6 Première mise en service 15

6.7 Ajustage.... 15

6.8 Ajustage.... 15

6.9 Pesage en sous-sol 16

7 Organes de commande... 17

7.1 Vue d'ensemble des affichages 17

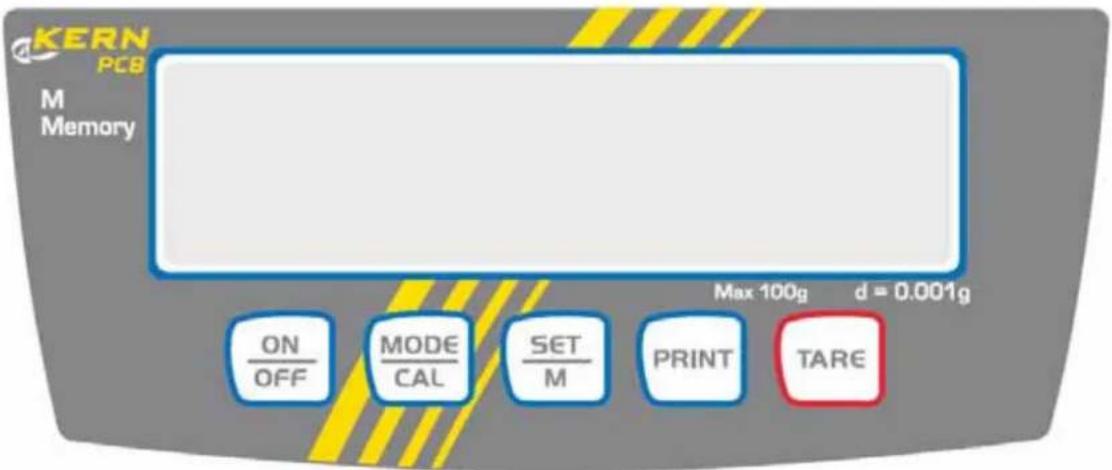

7.2 Vue d'ensemble du clavier 17

8 Opérations de base.... 18

Enclenchement....18

Arrêt 18

Pesage18

Tarage 18

Pesées plus ou moins 20

Comptage de pièces....20

Pesées nettes total....21

Détermination du pourcentage 22

9 Menu....23

9.1 Navigation dans le menu 23

9.2 Aperçu des menus 26

9.3 Description de quelques points de menu 28

Unités de pesage 28

Dosage et mise au point du zéro 29

Sélection poids d'ajustage 30

Eclairage du fond de l'écran d'affichage 32

Fonction de pesée d'animaux 33

Remise à l'état de réglage à l'usine.... 34

9.4 Paramètres d'interfaces....35

Mode de transfert des données 35

Édition imprimée automatique.... 36

Taux Baud 37

10 Sortie de données RS 232 C 37

10.1 Caractéristiques techniques 37

10.2 Attribution des broches de la douille de sortie de la balance 37

10.3 Description du transfert des données.... 38

10.4 Édition sur imprimante à code à barres.... 40

11 Maintenance, entretien, élimination 40

11.1 Nettoyage 40

11.2 Maintenance, entretien...40

11.3 Élimination 40

12 Aide succincte en cas de panne.... 41

1 Caractéristiques techniques

KERN PCB 40-3 PCB 60-3 PCB 100-3 PCB 160-3
Lisibilité (d) 0,001 g 0,001 g 0,001 g 0,001 g
Plage de pesée (max) (d) 40 g 60 g 100 g 160 g
Plage de tarage (par soustraction) 40 g 60 g 100 g 160 g
Reproductibilité 0,001 g 0,001 g 0,001 g 0,001 g
Linéarité ±0,003 g ±0,003 g ±0,003 g ±0,003 g
Poids minimum à la pièce en comptage	0,002 g 0,002 g 0,002 g 0,002 g
Temps de préchauffage	2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie) Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	40g (F1)	50g (F2)	100 g (F1) 150 g (F1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	163 x 245 x 79 sans pare-brise163 x 245 x 123 avec pare-brise
Pare-brise mm	∅ 90
Plateau de balance mm	∅ 81
Poids kg (net)	1,1
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage /Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol oui

KERN PCB	200-2	PCB 250-3	PCB 350-3	PCB 400-2	PCB 400-1
Lisibilité (d)	0,01 g 0	001 g 0,001	g 0,01 g	0,1 g
Plage de pesée (max) (d)	200 g 2	50 g 350 g	400 g 400 g
Plage de tarage (par soustraction)	200 g 2	50 g 350 g	400 g 400 g
Reproductibilité	0,01 g	0,001 g 0	0,001 g	0,01 g 0	1 g
Linéarité	± 0,02 g	±0,003 g	±0,003 g	±0,03 g	±0,2 g
Poids minimum à la pièce en comptage	0,02 g 0	002 g 0,002	g 0,02 g	0,2 g
Temps de préchauffage	30 min. 2	h 2 h 2 h	10 min.
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie) Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	200g (M1)	200g (F1) 30	00g (F1) 400	g (F2) 400	g(M2)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	163 x 245 x 79 sans pare-brise 163 x 245 x 123 avec pare-brise
Pare-brise mm	-	∅ 90,hauteur53	∅ 90,hauteur53	-	-
Plateau de balance mm	∅ 105 ∅	81 ∅ 81 ∅	105 130 x	130
Poids kg (net)	1,1				1,4
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage / Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol	en série

KERN PCB 600-2 PCB 800-2 PCB 1000-2 PCB 1000-1
Lisibilité (d) 0,01 g 0,01 g 0,01 g 0,1 g
Plage de pesée (max) (d) 600 g 800 g 1000 g
Plage de tarage (par soustraction) 600 g 800 g 1000 g
Reproductibilité 0,01 g 0,01 g 0,01 g 0,1 g
Linéarité ±0,03 g ± 0,03 g ±0,03 g ±0,2 g
Poids minimum à la pièce en comptage	0,02 g 0,02 g 0,02 g 0,2 g
Temps de préchauffage 2 heures 2 heures 2 heures 30 minutes
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage	Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie) Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	500 g (F2)	700 g (F1)	1000g (F1)	1000g (M1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	163 x 245 x 79
Plateau de balance mm	∅ 105	130 x 130
Poids kg (net)	1,1	1,4
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage / Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol	oui
KERN PCB 1600-2 PCB 2000-1	PCB 2500-2	PCB 3500-2
Lisibilité (d)	0,01 g 0,1	g 0,01 g 0,01 g
Plage de pesée (max) (d)	1600 g 2000	g 2500 g 3500 g
Plage de tarage (par soustraction)	1600 g 2000	g 2500 g 3500 g
Reproductibilité	0,01 g 0,1	g 0,01 g 0,01 g
Linéarité	±0,03 g ±0	2 g ±0,03 g 0,03 g
Poids minimum à la pièce en comptage	0,02 g 0,2	g 0,02 g 0,02 g
Temps de préchauffage	2 heures 30	minutes 2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie)Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	1500g (F1)	2000 g (M1) 2000 g (F1)
Essai de stabilité (typique) 3 sec.
Température de fonctionnement +	5°C .... + 35°C
Degré hygrométrique max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm 163	x 245 x 79
Plateau de balance mm	130 x 130
Poids kg (net)	1.4
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	9 V-Blockbatterie (optionnel)
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage /Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol	en série
KERN PCB 4000-1 PCB 4000-0 PCB 6000-1		PCB 6000-0
Lisibilité (d)	0,1 g 1 g	0,1 g 1 g
Plage de pesée (max) (d)	4000 g 4000 g 6 kg 6 kg
Plage de tarage (par soustraction)	4000 g 4000 g 6 kg 6 kg
Reproductibilité	0,1 g 1 g	0,1 g 1 g
Linéarité	± 0,3 g ± 2,0 g ± 0,3 g ± 2 g
Poids minimum à la pièce en comptage	0,2 g 2,0 g 0,2 g 2 g
Temps de préchauffage	2 heures 10 min. 2 heures		2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie)Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	4000 g (F2)	4000 g (M2) 5000 g (F2) 5000 g (M2)
Essai de stabilité (typique) 3 sec.
Température de fonctionnement + 5°C .... + 35°C
Degré hygrométrique max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	163 x 245 x 79
Plateau de balance mm	150 x 170
Poids kg (net)	1.7
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	9 V-Blockbatterie (optionnel)
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage /Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol	en série

KERN PCB 8000-1 PCB 10K0.05 PCB 10000-1
Lisibilité (d) 0,1 g 0.05 g 0,1 g
Plage de pesée (max) (d) 8 kg 10 kg 10 kg
Plage de tarage (par soustraction) 8 kg 10 kg 10 kg
Reproductibilité 0,1 g 0.05 g 0,1 g
Linéarité ± 0,3 g ±0.15 g ± 0,3 g
Poids minimum à la pièce en comptage	0,2 g 0.10 g	0,2 g
Temps de préchauffage 2 heures	2 heures 2 heures
Quantités de pièces de référence en comptage du nombre de pièces	5, 10, 20, 25, 50
Unités de pesage Détails « unités de pesée » voir au chap. 9.3
Poids d'ajustage recommandé n'est pas joint (catégorie)Détails concernant „Sélection du poids de calibrage“ au chap. 9.3	7 kg (F1) 10 kg (F1)	10 kg (F1)
Essai de stabilité (typique)	3 sec.
Température de fonctionnement	+ 5°C .... + 35°C
Degré hygrométrique	max. 80 % (non condensant)
Boîtier (larg x prof x haut) mm	163 x 245 x 79
Plateau de balance mm	150 x 170
Poids kg (net)	1,7
Contrôleur alimentation en courant	220V-240V AC, 50 Hz / 9 V, 300 mA
Fonctionnement à piles	Batterie monobloc de 9 V
Accu (optionnel)	Durée de fonctionnement 24 h avec éclairage d'arrière-plan de l'affichage /Durée de fonctionnement 48 h sans éclairage d'arrière-plan de l'affichage/temps de charge 8 h
Interface	RS 232
Installation de pesage en sous-sol	oui

2 Déclaration de conformité

D-72322 Balingen-Frommern

Boîte postale 4052

Déclaration de conformité

EC - Déclaration de conformité

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de matières devant être pesées. Elle est conçue pour être utilisée comme „balance non automatique“, c'est-à-dire que les matières à peser seront posées manuellement et avec précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance.) Ne pas laisser trop longtemps une charge sur le plateau de pesée. À long terme, cette charge est susceptible d'endommager le système de mesure. Éviter impérativement de cogner la balance ou de charger cette dernière au-delà de la charge maximale indiquée (Max.) après déduction éventuelle d'une charge de tare déjà existante. Sinon, la balance pourrait être endommagée.

Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles de se produire. Le modèle série n'est pas équipé d'une protection contre les explosions. Toute modification constructive de la balance est interdite. Ceci pourrait provoquer des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité ainsi que la destruction de la balance. La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d'utilisation/d'application dérogéant à ces dernières doivent faire l'objet d'une autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n'est plus valable en cas

• de non-observation des prescriptions figurant dans notre mode d'emploi
• d'utilisation outrepassant les applications décrites
• de modification ou d'ouverture de l'appareil
• d'endommagement mécanique et d'endommagement lié à des matières ou des liquides • détérioration naturelle et usure
• mise en place ou d'installation électrique inadéquates • de surcharge du système de mesure

3.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre des contrôles d'assurance qualité. À cette fin, l'utilisateur responsable doit définir un intervalle de temps approprié ainsi que le type et l'étendue de ce contrôle. Des informations concernant la vérification des moyens de contrôle des balances ainsi que les poids de contrôle nécessaires à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibration accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d'ajustage et les balances (sur la base du standard national).

4.1 Observez les indications du mode d'emploi

Lisez attentivement la totalité de ce mode d'emploi avant l'installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN.

4.2 Formation du personnel

L'appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette fin.

5.1 Contrôle à la réception de l'appareil

Nous vous prions de contrôler l'emballage dès son arrivée et de vérifier lors du déballage que l'appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage

Conservez l'ensemble des pièces de l'emballage d'origine pour le cas où l'appareil devrait être renvoyé au fabricant.

L'appareil ne peut être renvoyé que dans l'emballage d'origine.

Avant l'expédition, détachez tous les câbles raccordés et toutes les pièces démontables/amovibles. Installez les éventuelles sécurités prévues pour le transport. Calez toutes les pièces, p. ex. le plateau de pesage, le bloc d'alimentation, etc., contre les déplacements et les dommages.

6.1 Lieu d'installation, lieu d'utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d'utilisation d'usage.

Vous pouvez travailler rapidement et avec précision à condition d'installer votre balance à un endroit approprié.

• Placer la balance sur une surface solide et plane;
• Eviter d'exposer la balance à une chaleur extrême ainsi qu'à une fluctuation de température, par exemple en la plaçant près d'un chauffage, ou de l'exposer directement aux rayons du soleil;
• Protéger la balance des courants d'air directs pouvant être provoqués par des fenêtres ou des portes ouvertes;
• Eviter les secousses durant la pesée;
• Protéger la balance d'une humidité atmosphérique trop élevée, des vapeurs et de la poussière;
• N'exposez pas trop longtemps l'appareil à une humidité élevée. L'installation d'un appareil froid dans un endroit nettement plus chaud peut provoquer l'apparition d'une couche d'humidité (condensation de l'humidité atmosphérique sur l'appareil) non autorisée. Dans ce cas, laissez l'appareil coupé du secteur s'acclimater à la température ambiante pendant env. 2 heures.
• Évitez les charges statiques des produits à peser et du récipient de pesée.

L'apparition de champs électromagnétiques (p. ex. par suite de téléphones portables ou d'appareils de radio), de charges électrostatiques, ainsi que d'alimentation en électricité instable peut provoquer des divergences d'affichage importantes (résultats de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

6.2 Déballage / implantation

Sortir avec précaution la balance de l'emballage, retirer la pochette en plastique et installer la balance au poste de travail prévu à cet effet.

La balance doit être installée de manière à ce que le plateau de pesée soit placé exactement à l'horizontale.

Procéder à la mise à niveau de la balance à l'aide des vis des pieds, jusqu'à ce que la bulle d'air du niveau se trouve dans le cercle prescrit.

Étendue de la livraison / accessoires de série:

Balance - Plateau de pesée - Bloc d'alimentation - Capot de protection de travail - Mode d'emploi - Pare-brise (PCB 40-3, PCB 60-3, PCB 100-3, PCB 160-3, PCB 250-3, PCB 350-3)

6.3 Branchement secteur

L'alimentation en courant s'effectue au moyen du bloc externe d'alimentation secteur. La valeur de tension imprimée sur l'appareil doit concorder avec la tension locale.

N'utilisez que des blocs d'alimentation secteur livrés par KERN. L'utilisation d'autres marques n'est possible qu'avec l'autorisation de KERN.

6.4 Fonctionnement sur piles / sur accus (en option)

Retirez le couvercle du compartiment à piles de la face inférieure de la balance. Branchez la batterie monobloc de 9 V. Remettez en place le couvercle.

En mode piles, la balance dispose d'une fonction de coupure automatique, qui peut être activée ou désactivée dans le menu (chap. 9).

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. Appeler de façon répétée la touche MODE jusqu'à ce que „AF“ apparaisse → Confirmez sur la touche SET. Alors vous pouvez sélectionner sur la touche MODE l'un des deux réglages suivants:

„AF on“: Pour protéger les piles, la balance se met automatiquement hors circuit à la fin du pesage après 3 minutes.

„AF off“: Fonction de mise hors circuit désactivée.

Confirmez sur la touche SET. La balance revient automatiquement en mode de pesée.

Lorsque les piles sont usées, „LO“ apparaît sur l'affichage. Appuyez sur la touche ON/OFF et remplacez de suite les piles.

Si la balance n'est pas utilisée pendant un laps de temps prolongé, sortez les piles et conservez-les séparément. Les fuites du liquide des piles risqueraient d'endommager la balance.

En présence d'un accus disponible en option, celui-ci sera branché dans le compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas recourir également à l'alimentation enfichable livrée avec l'accus.

6.5 Raccordement d'appareils périphériques

Avant le raccordement ou le débranchement d'appareils supplémentaires (imprimante, PC) à l'interface de données, la balance doit impérativement être coupée du secteur.

N'utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance.

6.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d'échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branchée à l'alimentation de courant (secteur, accumulateur ou batterie).

La précision de la balance dépend de l'accélération due à la pesanteur.

Il est impératif de tenir compte des indications du chapitre Ajustage.

6.7 Ajustage

Etant donné que la valeur d'accélération de la pesanteur varie d'un lieu à l'autre sur la terre, il est nécessaire d'adapter chaque balance – conformément au principe physique fondamental de pesée – à l'accélération de la pesanteur du lieu d'installation (uniquement si la balance n'a pas déjà été ajustée au lieu d'installation en usine). Ce processus d'ajustage doit être effectué à chaque première mise en service et après chaque changement de lieu d'installation et à fluctuations de la température environnante. Pour obtenir des valeurs de mesure précises, il est recommandé en supplément d'ajuster aussi périodiquement la balance en fonctionnement de pesée.

6.8 Ajustage

L'ajustage devrait s'effectuer avec le poids d'ajustage recommandé (voir au chap. 1 "Données techniques"). L'ajustage peut également être réalisé avec des poids d'autres valeurs nominales (voir le tableau 1), mais n'est pas optimal au point de vue métrologique.

Procédure à suivre pour l'ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage (voir au chap. 1) est nécessaire pour la stabilisation.

Mettez la balance en marche sur la touche ON/OFF. Appuyer sur la touche MODE et la garder enclenchée, sur l'écran apparaît brièvement „CAL“. Ensuite est affiché en clignotant le poids exact (chap. 9.3) du poids d'ajustage. ⇒ Poser le poids d'ajustage au milieu du plateau de la balance. Actionner la touche SET. Peu de temps après apparaît „CAL F“, ensuite le mode repasse automatiquement en mode de pesée normal. Sur l'affichage apparaît la valeur du poids d'ajustage.

En cas d'erreur d'ajustage ou d'un faux poids d'ajustage apparaît „CAL E“. Répétez l'ajustage.

Conservez le poids d'ajustage à proximité de la balance. Il est conseillé de procéder journalièrement au contrôle de la précision de la balance pour les applications significatives pour la qualité.

6.9 Pesage en sous-sol

Grâce au pesage en sous-sol, il est possible de peser des objets, qui par suite de leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la balance.

Procédez de la manière suivante:

• Mettre la balance à l'arrêt
• Ouvrir le couvercle au fond de la balance.
• Accrochez le crochet pour le pesage en sous-sol avec précaution et complètement.
• Mettre la balance au-dessus d'une ouverture.
• Accrocher le matériel de pesage au crochet et réaliser le pesage.

Fig. 1 : Ajustage de la balance pour les pesages en sous-sol

• Veillez obligatoirement à ce que tous les objets suspendus soient assez stables pour maintenir l'objet à peser voulu (risque de bris).
• Ne lestez jamais avec des charges supérieures à la charge maximale (max) (risque de bris)
• Veillez toujours à ce qu'il n'y ait pas d'être vivant ou d'objet sous la charge, qui risquerait d'être lésé ou endommagé.

À la fin du pesage en sous-sol, il faut obligatoirement refermer la trappe dans le fond de la balance (protection contre la poussière).

7.2 Vue d'ensemble du clavier

Touche	Description	Fonction
	Touche PRINT	Rechercher les données de pesée par l'interfaceAppeler le menu (garder la touche enclenchée jusqu'à ce qu'apparaisse UNIT)
	Touche SET	Confirmer les réglages dans le menuEnregistrer et quitter le menu
	Touche MODE	Sélectionner les points de menuModifier les réglages dans le menuAjustage
	Touche TARE	Tarage
	Touche ON/OFF	Mise en marche / arrêt

8 Opérations de base

Enclenchement

Appuyer sur la touche ON

La balance effectue un contrôle automatique. Dès que l'affichage du poids apparaît, la balance est prête à peser.

Appuyer sur la touche OFF, l'affichage s'éteint

Pesage

Mettre en place le produit pesé. Attendre le contrôle de la détection de la stabilité. Après détection de la stabilité, apparaît à droite sur le visuel l'unité de pesée (p. ex. g ou kg). Relever le résultat de la pesée.

Si le produit pesé est plus lourd que la valeur seuil, l'écran affiche "Error" (=surcharge) et un sifflement retentit.

Tarage

⇒ Poser le récipient à peser vide sur la balance, le poids du récipient à peser est affiché.

Appuyer sur la touche TARE, l'affichage du zéro apparaît. La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Peser les matières à peser, le poids net est affiché.

La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de plusieurs composants constituant un mélange (ajout). La limite est atteinte, lorsque toute la gamme de pesage est sollicitée.

Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

La tare demeure mémorisée jusqu'à ce qu'elle soit effacée.

Effacer la tare

Déchargez la balance et appuyez sur la touche TARE, l'affichage du zéro apparaît.

PRE-TARE-Funktion

Cette fonction permet de mettre en mémoire le poids de la cuve à tare. Même après la mise à l'arrêt/en marche la balance continue à travailler avec la valeur tare mémorisée.

En mode de pesage, mettre un récipient à tare sur le plateau de pesée. Appeler de façon répétitive la touche MODE jusqu'à ce que „PtArE“ apparaisse en clignotant. Mémoriser sur la touche SET le poids actuel se trouvant sur le plateau de pesée comme valeur PRE-TARE.

Effacer la valeur PRE-TARE

⇒ Décharger le plateau de la balance et appeler de façon répétitive la touche MODE jusqu'à ce que „PRE-TARE“ apparaisse en clignotant.

Confirmez sur la touche SET. La valeur PRE-TARE est effacée, l'affichage du zéro apparaît.

Pesées plus ou moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.

Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la touche TARE par rapport à „0“. → Enlevez le poids de gouverne. ⇒ Posez successivement les pièces d'essai sur le plateau de pesée, chaque écart par rapport au poids de consigne est affiché avec le signe „+“ et „-“ qui s'y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un poids de consigne.

⇒ Retour en mode de pesage par appel de la touche TARE.

Comptage de pièces

Lors du comptage de pièces, il vous est possible, soit d'additionner le nombre de pièces placées dans un récipient, soit de soustraire le nombre de pièces retirées d'un récipient. Afin de pouvoir compter une quantité importante de pièces, le poids moyen par pièce doit être déterminé à l'aide d'une petite quantité (nombre de pièces de référence).

Plus le nombre de pièces de référence est important, plus la précision de comptage est élevée. Dans le cas de petites pièces ou de pièces fortement différentes, veillez à ce que le nombre de pièces de référence soit particulièrement élevé. Plus le nombre de pièces de référence est important, plus la précision de comptage est élevée.

Le déroulement du travail se compose de quatre étapes :

Tarer le récipient de pesée Déterminer le nombre de pièces de référence Peser le poids de référence Compter les pièces

Appuyer brièvement sur la touche MODE en mode de pesée. La quantité de référence „5 PCS“ est affichée en clignotant.

En appuyant à plusieurs reprises sur la touche MODE, il est possible d'appeler d'autres nombres de pièces de référence 5, 10, 20, 25 et 50. Posez sur la balance autant de pièces à compter que l'exige le nombre de pièces de référence demandé par le réglage.

Confirmez sur la touche SET. La balance se trouve maintenant en mode de comptage des pièces et compte toutes les pièces qui sont déposées sur le plateau de la balance.

Retour en mode de pesée

Appuyer sur la touche MODE.

- Message d'erreur „Er 1“

Poids minimal de la pièce (voir au chap. 1 „caractéristiques techniques“) non atteint. Appuyer sur la touche MODE et redémarrer la formation de référence.

- Tarage

Le récipient à tarer peut également être utilisée pour le comptage de pièces. Avant le début du comptage, tarer le récipient de tare avec la touche TARE.

Pesées nettes total

Utile lorsqu'on pèse un mélange de plusieurs composants en une seule cuve à tare et si l'on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les composants pesés (total net, c'est-à-dire sans le poids du récipient à tare).

1. Poser le récipient à tarer vide sur le plateau de pesée. Appuyer sur la touche TARE, l'affichage du zéro apparaît.
2. Peser les composants ①. Appuyer sur la touche SET, l'affichage du zéro apparaît. [▲] est affiché au bord gauche du visuel.
3. Peser les composants ②, appuyer sur la touche SET. Net-total (le poids total des composants ① et ②) est affiché.
4. Appuyer de nouveau sur la touche SET, l'affichage du zéro apparaît.
5. Peser les composants ③, appuyer sur la touche SET. Net-total (le poids total des composants ① et ② et ③) est affiché.

⇒ Le cas échéant, faites l'appoint de la recette pour atteindre la valeur finale voulue. Pour chaque autre composant, répéter les démarches 4-5.

Retour en mode de pesage par appel de la touche TARE.

Détermination du pourcentage

La détermination du pourcentage permet d'afficher le poids en pourcent, rapporté à un poids de référence à 100 %.

En mode pesée, appuyer sur la touche MODE plusieurs fois jusqu'à ce que soit affiché [100 %]. Poser des poids de référence, qui correspondent à 100 %. Mémoriser la référence sur la touche SET. Ôter le poids de référence. Mettre en place le produit pesé. Le poids de l'échantillon est indiqué en pourcent, en relation au poids de référence.

Retour en mode de pesage par appel de la touche MODE.

9.1 Navigation dans le menu

Entrée au menu

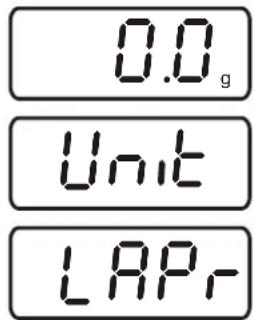

		En mode pesée maintenir la touchePRINTenclenchée jusqu'à ce que soitaffiché [Unit].
Sélectionner les points de menu
		La touche MODE permet de sélectionnersuccessivement les différents points dumenu les uns après les autres.
Changer les réglages
		Valider sur la touche SET le point demenu appelé, le réglage actuel estaffiché.
		Sur la touche MODE peut être modifié leréglage. A chaque pression sur la toucheTARE est affiché le réglage suivant, voirau chap.9.2 „Vue d'ensemble du menu.
1. Mémoriser la modification du pointdu menu et quitter le menu
		⇒ Appeler la touche SET une nouvellefois, la balance retourne en mode decomptage

2. Modifier le réglage de plusieurs points du menu

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Modifier le réglage sur la touche MODE.

Appuyer sur la touche TARE, « Exit » est affiché.

Valider sur la touche SET (par oui), „StorE“ est affiché. Mémoriser (touche SET) ou rejeter (touche PRINT) et quitter le menu,

Appuyer sur la touche PRINT (non) et apporter les modifications à d'autres points du menu comme décrit ci-dessus

Mémoriser / quitter et quitter le menu

Enregistrer

⇒ Rejet

Les modifications apportées sont mémorisées par l'appel de la touche SET (oui). La balance revient automatiquement en mode de pesée.

Appuyez sur la touche PRINT (non) pour rejeter les modifications. La balance revient automatiquement en mode de pesée.

9.2 Aperçu des menus * = réglé en usine

Description de fonctionnement	Fonction	Paramètre	Description des possibilités de sélection
Commutation entre les unités de pesée (voir chapitre 9.3)	UNIT	g*	Gramme
		kg	Kilogramme (en fonction du modèle)
		oz	Pound
		ozt	Once
		lb	Troy once
		tlh	Tael Hongkong
		ltt	Tael Taiwan
		gn	Grain (en fonction du modèle)
		dwt	Pennyweight (en fonction du modèle)
		mo	Momme
		Tol	Tola
		ct	Carat (en fonction du modèle)
		FFA	Facteur pouvant être librement sélectionné
Mode de transmission des données (voir au chap. 9.4)	PR	rE CR*	Edition des données par ordres télécommandés (voir chp. 10.3)
		Pr PC	Edition des données par appel de la touche PRINT (voir chap. 10.3)
		AU PC	Edition en continu des données (voir au chap. 10.3)
		bA Pr	Edition des données sur imprimante à code à barres (voir au chap. 10.4)
		AU Pr	Autom. Edition des données des valeurs de pesée stables (voir au chap. 10.3)
Sélection de l’édition par impression (voir au chap. 9.4)	LAPr	Hdr*	Edition de l’en-tête
		GrS	Edition du poids total
		Net	Edition du poids net
		tAr	Edition de la tare
		N7E	Edition du poids mémorisé
		PCS	Edition de la quantité
		AUJ	Edition du poids à la pièce
		Rqt	Edition quantité de référence
		FFd	Edition d’un saut de page à départ de l’édition par impression
		FFE	Edition d’un saut de page à fin de l’édition par impression
Taux Baud(voir chapitre 9,4)	bAUd	19200
		9600*
		4800
		2400
		1200
Auto off(fonctionnement par piles), voir au chap. 6.4	AF	on*	Fonction de coupure automatique après 3 min sans variation de la charge en marche
		off	Fonction de coupure automatique après 3 min sans variation de la charge à l'arrêt
Zéro Auto(voir au chap. 9.3)	tr	on*	Marche
		off	Arrêt
Sélection du poids d'ajustage(voir au chap. 9.3)	CAL	100	*en fonction du modèle
		200
		300
Eclairage d'arrière-plan de l'affichage,(voir au chap. 9.3)	bL	on*	Eclairage du fond de l'écran activé
		off	Eclairage du fond de l'écran désactivé
		CH	L'éclairage d'arrière-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée
Fonction pesée d'animaux(voir chapitre 9.3)	ANL	off*	Arrêt
		3	Laps de temps de 3 secondes
		5	Laps de temps de 5 secondes
		10	Laps de temps de 10 secondes
		15	Laps de temps de 15 secondes
RAZ pour rétablir les réglages en usine(voir au chap. 9.3.5)	rSt	no*	non
		yes	oui

Unités de pesage

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

Appuyer sur la touche SET, l'unité réglée est affichée. À l'aide de la touche MODE il est possible de choisir entre différentes unités (voir le tableau suivant). Confirmer l'unité choisie sur la touche SET.

		Affichage	facteur de conversion1 g =
		Gramme	g 1.
		Once	oz 0.035273962
		Troy once	ozt
		Pound	lb 0.0022046226
		Tael Hongkong	tlh 0.026
		Tael Taiwan	ltt 0.026666
Grain (en fonction du modèle)		gn	15.43235835
Pennyweight (en fonction du modèle)		dwt	0.643014931
		Momme	mom 0.2667
		Tola	tol 0.0857333381
Carat (en fonction du modèle)		ct	5
Facteur pouvant être librement sélectionné *)		FFA	xx.xx

Saisie du facteur de conversion

Comme décrit ci-dessus, répéter la pression sur la touche MODE jusqu'à ce que „FFA“ apparaisse. Pour saisir le facteur, appuyer sur la touche SET, la position active clignote. La touche MODE permet d'accroître la valeur affichée d'1 unité, la touche PRINT de la diminuer d'1 unité. Sur la touche TARE, sélection des chiffres vers la gauche. Confirmez sur la touche SET. Par une pression répétée sur la touche SET est repris le „facteur librement sélectionnable“ comme valeur de pesée actuelle.

Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites fluctuations de poids.

Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées, le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer l'affichage de résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement d'un récipient posé sur la balance).

Pour les dosages avec de petites fluctuations de poids, nous préconisons de mettre à l'arrêt cette fonction.

Si le Zero-Tracking (mise au point du zéro) est hors circuit, l'affichage de la balance devient cependant plus instable.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „tr“ apparaisse.

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Sélectionner sur la touche MODE le réglage voulu

tr	on	Activation de la fonction
tr	off	Désactivation de la fonction

Confirmez choix sur la touche SET.

Sélection poids d'ajustage

Sur la série de modèles KERN FKB_A le poids d'ajustage peut être sélectionné parmi trois valeurs nominales préétablies (à peu près 1/3; 2/3; max) (voir le tableau suivant, les réglages à l'usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommandons de sélectionner une valeur nominale la plus élevée possible. En option, les poids d'ajustage, qui ne sont pas joints aux fournitures, peuvent être approvisionnés chez KERN.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétitive la touche MODE jusqu'à ce que „CAL“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu. ⇒ Confirmez choix sur la touche SET.

Eclairage du fond de l'écran d'affichage

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „bl“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

bl	on	Eclairage en arrière-plan marche	Affichage contrasté, susceptible d'être lu même dans l'obscurité.
bl	off	Eclairage du fond de l'écran désactivé	Disjoncteur de piles
bl	Ch	L'éclairage d'arrière-plan se met automatiquement hors circuit après 10 secondes après que la valeur de pesée se soit stabilisée	Disjoncteur de piles

⇒ Confirmez choix sur la touche SET.

Fonction de pesée d'animaux

On peut appliquer la fonction de pesée des animaux lors de pesées instables. Pendant un laps de temps donné, la moyenne des résultats de pesée est extrapolée.

Plus l'animal à peser est remuant, plus long devrait être le laps de temps choisi.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „ANL“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

ANL	3	Laps de temps de 3 secondes
ANL	5	Laps de temps de 5 secondes
ANL	10	Laps de temps de 10 secondes
ANL	15	Laps de temps de 15 secondes
ANL	off	Pesée des animaux pas activée

⇒ Confirmez choix sur la touche SET. → Placer l'objet (l'animal) sur le plateau de pesée et appuyer sur la touche SET. Sur l'affichage a lieu un „Countdown“. La moyenne des résultats de pesée est affichée et demeure sur l'affichage. ⇒ Sur la touche SET la pesée peut alterner de pesée d'animaux à pesée normale. ⇒ Sur la touche SET est relancé le cycle de pesée pour la pesée d'animaux.

Remise à l'état de réglage à l'usine

Cette fonction permet de rétrograder tous les réglages de la balance en état de réglage à l'usine.

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit].

⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „rSt“ apparaisse.

Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché.

Sélectionner sur la touche MODE le réglage voulu

rSt	yes	La balance est remise à 0 (réglage d’usine).
rSt	no	La balance reste sur le réglage individuel

Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Généralités

Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC...) suppose que les deux appareils soient réglés en fonction des mêmes paramètres d'interface (p. ex. vitesse de transmission en bauds, mode de transmission...).

Données

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „Pr“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. ⇒ Sélectionner sur la touche MODE le réglage voulu.

rE CR	Edition de données par ordres de télécommande
Pr PC	Edition de données sur imprimante par appel de la touche PRINT
AU PC	Edition des données en continu
bA Pr	Edition sur imprimante à code à barres
AU Pr	Edition autom. de données de valeurs de pesée stables

⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

Édition imprimée automatique

Cette fonction permet de sélectionner quelles données vont être transmises par RS232C (ceci ne concerne pas le mode de transmission BAPr).

En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétée la touche MODE jusqu'à ce que „LAPr“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. → Sur la touche MODE, sélectionner le paramètre d'édition voulu.

Hdr	Edition de l'en-tête
GrS	Edition du poids total
Net	Edition du poids net
tAr	Edition de la tare
N7E	Edition du poids mémorisé
PCS	Edition de la quantité
AUJ	Edition du poids à la pièce
Rqt	Edition de la quantité de référence
FFd	Edition d'un saut de page à départ de l'édition par impression
FFE	Edition d'un saut de page à fin de l'édition par impression

⇒ Valider la sélection sur la touche SET, l'état actuel (on / off) est affiché. ⇒ Sur la touche MODE et PRINT, l'état „on ⇌ off“ est modifié. ⇒ Confirmez le choix sur la touche SET. La balance revient automatiquement en mode de pesée.

L'utilisateur peut de cette manière se configurer son bloc de données personnel, qui est transmis à une imprimante ou au PC.

Taux baud

Le taux bits/sec détermine la vitesse de transmission par le truchement de l'interface, 1 baud = 1 bit/seconde.

⇒ En mode pesée, maintenir la touche PRINT enclenchée jusqu'à ce que soit affiché [Unit]. ⇒ Appeler de façon répétite la touche MODE jusqu'à ce que „bAUd“ apparaisse. ⇒ Valider sur la touche SET le point de menu appelé, le réglage actuel est affiché. → Sur la touche MODE choisir les réglages désirés

$$ 9 6 0 0 \Rightarrow 4 8 0 0 \Rightarrow 2 4 0 0 \Rightarrow 1 2 0 0 \Rightarrow 1 9 2 0 0 $$

⇒ Confirmez choix sur la touche SET. La balance revient automatiquement en mode de pesée.

10.1 Caractéristiques techniques

• Code ASCII de 8 bits • 1 bit de démarrage, 8 bits de donnée, 1 bit d'arrêt, pas de bit de parité • Taux baud sélectionnable sur 2400, 4800, 9600, et 19200 baud - Fiche miniature nécessaire (D-Sub 9 pôles) - pour la mise en œuvre d'une interface, seul le recours à un câble d'interface KERN respectif de max. 2 m permet un fonctionnement irréprochable

10.2 Attribution des broches de la douille de sortie de la balance

Vue de face:

Pin 2: Transmit data

Pin 3: Recevoir les données

10.3 Description du transfert des données

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
M	S	N_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_10	B	U	U_2	U_3	CR

b. Format en cas d'erreur

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
M		N	_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_{10}	B	ψ	U_2	U_3$	CR

d. Format en cas d'erreur

Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable.

Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
M		N	_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_{10}	B	ψ	U_2	U_3$	CR

f. Format en cas d'erreur

g. Format pour les valeurs instables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13		14	15	16	17
M		N	_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_{10}$	B	B	B	CR	LF

Les ordres de télécommande s/w/t sont transmis par l'unité de télécommande à la balance sous forme de code ASCII. Après que la balance a reçu les ordres s/w/t, elle émet les données suivantes.

Il convient d'observer ici que les ordres de télécommande suivants doivent être émis sans CR LF à la suite.

Fonction : La valeur de pesée stable pour le poids est émise par l'interface RS232

Fonction : La valeur de pesée pour le poids (stable ou instable) est émise par l'interface RS232

t Fonction : Aucune donnée n'est émise, la balance exécute la fonction de calibrage.

h. Format pour les valeurs stables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
M		N	_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_{10}	B	_1U	U_2	U_3$	CR

i. Format en cas d'erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
M		N	_1	N_2	N_3	N_4	N_5	N_6	N_7	N_8	N_9	N_{10}$	B	B	B	CR	LF

Symboles

M	blanc ou M
S	blanc ou signe négatif (-)
N_1 ... N_10	10 codes ASCII numériques pour des valeurs pondérales y compris la place décimale ou blanc
U_1 ... U_3	3 codes ASCII pour l’unité de pesée pcs. / % / ou blanc
B	blanc
E, o, r	Code ASCII ou “E, o, r”
CR	Carriage Return
LF	Line Feed

10.4 Édition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ (chapitre 9.4). Une imprimante du modèle Zebra LP2824 est prévue comme imprimante à code à barres.

Il faut observer ici que le format d'impression de la balance est défini à demeure et ne peut pas être modifié.

Le format d'impression est mémorisé dans l'imprimante. Ceci revient à dire qu'en cas de défectuosité l'imprimante ne peut pas être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN.

Cette imprimante Zebra et la balance doivent être interconnectées hors circuit par le câble d'interface joint.

Après mise en circuit des deux appareils et rétablissement de la remise en ordre de marche, est éditée une étiquette après pression sur la touche PRINT.

11.1 Nettoyage

Avant le nettoyage, coupez l'appareil de la tension de service.

N'utiliser pas de produits de nettoyage agressifs (dissolvants ou produits similaires) mais uniquement un chiffon humidifié de lessive douce de savon. Veillez à ce que les liquides ne puissent pas pénétrer dans l'appareil et frottez ensuite ce dernier avec un chiffon doux sec pour l'essuyer.

Les poudres/restes d'échantillon épars peuvent être retirés avec précaution à l'aide d'un pinceau ou d'un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

11.2 Maintenance, entretien

L'appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l'autorisation de KERN.

Avant d'ouvrir l'appareil, couper ce dernier du secteur.

11.3 Élimination

L'élimination de l'emballage et de l'appareil doit être effectuée par l'utilisateur selon le droit national ou régional en vigueur au lieu d'utilisation.

12 Aide succincte en cas de panne

En cas d'anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début.

Aide:

Défaut	Cause	possible
L'affichage de poids ne s'allume pas.	La balance n'est pas en marche.La connexion au secteur est coupée (câble de secteur pas branché/défectueux).Panne de tension de secteur.Les piles ont été interverties à leur insertion ou sont videsAucune pile n'est insérée.
L'affichage de poids change continuellement.	Courant d'air/circulation d'airVibrations de la table/du solLe plateau de pesée est en contact avec des corps étrangers.Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)
Il est évident que le résultat de pesée est incorrect.	L'affichage de la balance n'est pas sur zéroL'ajustage n'est plus bon.Changements élevés de température.Champs électromagnétiques/ charge électrostatique (changer de lieu d'installation/ si possible, arrêter l'appareil provoquant l'anomalie)

Au cas où d'autres messages d'erreur apparaissent, arrêter puis rallumer la balance. En cas de persistance du message d'erreur, faites appel au fabricant.
