Type de produit	Multimètre à pinces avec thermomètre infrarouge
Marque	Extech
Modèle	EX810
Dimensions	270 x 110 x 50 mm (10,6 x 4,3 x 2 pouces)
Poids	386 g (13,6 oz)
Alimentation	1 pile 9V (NEDA 1604)
Ouverture des mâchoires	43 mm (1,7 pouces)
Affichage	ACL rétroéclairé, 4000 points
Fonctions principales	Courant AC (jusqu'à 1000 A), tension AC/DC (jusqu'à 600 V), résistance, capacité, fréquence, rapport cyclique, test de diode, continuité, température par thermocouple type K et infrarouge sans contact
Plages de courant AC	400 A et 1000 A
Plages de tension AC/DC	400 mV à 600 V
Plages de résistance	400 Ω à 40 MΩ
Plages de capacité	4 nF à 40 mF
Plages de fréquence	Jusqu'à 4 MHz
Température (type K)	-20°C à 760°C (-4°F à 1400°F)
Température (infrarouge)	-50°C à 270°C (-58°F à 518°F), rapport distance/tache 8:1, émissivité fixe 0,95
Sécurité	Double isolation, catégorie de surtension III 600V, catégorie II 1000V, degré de pollution 2
Fonctions spéciales	Maintien des données (HOLD), Maintien de la crête (PEAK), Enregistrement Max/Min, rétroéclairage, mise hors tension automatique (25 min)
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; retirer la pile si inutilisé plus de 60 jours
Remplacement de la pile	Vis cruciforme au dos, pile 9V
Pieces détachées et réparabilité	Pile 9V et fusibles internes (remplacement par un professionnel recommandé)
Conditions d'utilisation	Température : 5°C à 40°C (41°F à 104°F), altitude max 2000 m, humidité max 80%
Informations générales	Fabriqué par Extech Instruments, une société FLIR. Brevet américain 7163336.

FOIRE AUX QUESTIONS - EX810 Extech

Comment mesurer le courant alternatif avec la pince ?

Réglez le commutateur des fonctions sur la gamme Aac (ou ADC si disponible). Appuyez sur le déclencheur pour ouvrir la mâchoire et insérez un seul conducteur au centre. Lisez la valeur sur l'écran ACL. Assurez-vous que les fils de test sont débranchés.

Comment utiliser le thermomètre infrarouge ?

Réglez le commutateur sur IR Temp. Dirigez le capteur infrarouge (à l'arrière) vers la surface à mesurer. Pour aider le ciblage, appuyez sur la touche centrale du commutateur pour activer le pointeur laser. La zone mesurée doit être plus grande que la tache calculée (rapport 8:1). Lisez la température sur l'écran.

Comment remplacer la pile ?

Mettez l'appareil hors tension (OFF) et débranchez tous les cordons. Retirez la vis cruciforme du couvercle du compartiment à piles à l'arrière. Ouvrez le compartiment et remplacez la pile 9V par une neuve. Refermez et revissez.

Que signifie l'affichage 'OL' ?

OL signifie Over Limit (dépassement de limite). Cela indique que la valeur mesurée dépasse la gamme sélectionnée ou que le circuit est ouvert (en mode température par exemple). Pour la température, cela peut aussi signifier une sonde déconnectée.

Comment tester une diode ?

Réglez le commutateur sur la position diode (symbole ➤). Insérez les cordons : noir dans COM, rouge dans V. Touchez les pointes de test aux bornes de la diode. Une bonne diode affiche une tension directe (0,4-0,9 V) et OL en polarité inverse. Si les deux lectures sont OL, la diode est ouverte ; si proches de 0, elle est court-circuitée.

Comment changer les unités de température (°F/°C) ?

L'interrupteur de sélection des unités se trouve dans le compartiment de la pile. Retirez le couvercle de la pile, soulevez la pile et basculez le commutateur sur °C ou °F selon votre préférence. Replacez la pile et le couvercle.

Qu'est-ce que la fonction Maintien de la crête (Peak Hold) ?

Cette fonction capture les valeurs de crête (maximum ou minimum) du signal AC ou DC. Pour l'utiliser, sélectionnez la fonction V ou A, puis maintenez la touche PEAK enfoncée jusqu'à affichage de CAL pour étalonner. Appuyez ensuite brièvement pour afficher Pmax ou Pmin. La mise à jour se fait à chaque nouvelle crête détectée.

Comment utiliser les fonctions Max/Min ?

Appuyez sur la touche MAX/MIN pour activer le mode d'enregistrement. L'icône MAX s'affiche, et l'appareil mémorise la lecture maximale. Une deuxième pression affiche MIN pour la minimale. Une troisième pression affiche MAX MIN clignotant, montrant la lecture en cours tout en enregistrant les extrêmes. Maintenez la touche enfoncée 2 secondes pour quitter.

Le multimètre se met-il hors tension automatiquement ?

Oui, pour économiser la pile, l'EX810 s'éteint automatiquement après environ 25 minutes d'inactivité. Pour le réactiver, tournez le commutateur des fonctions sur OFF, puis sur la position souhaitée.

Puis-je mesurer du courant continu avec la pince ?

Non, l'EX810 ne mesure que le courant alternatif (AC) via la pince. Pour le courant continu, il faut utiliser un autre appareil ou une pince adaptée au DC. Le multimètre mesure bien la tension continue (DC) via les cordons.

MODE D'EMPLOI EX810 Extech

Guide de l'utilisateur

INSTRUMENTS

A FLIR COMPANY

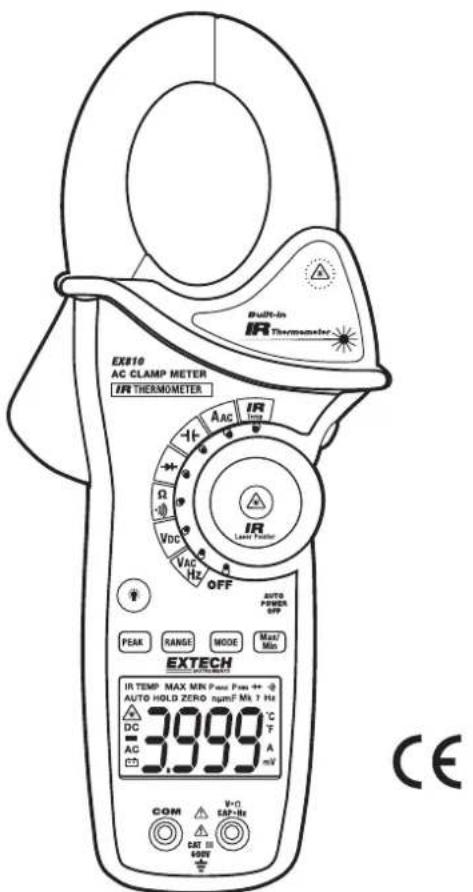

Extech EX810 – multimètre à pinces de 1000 ampères avec thermomètre infrarouge

Build-in IR Thermometer EX810 AC CLAMP METER IR THERMOMETER A/A C -1k + - Ω VDC VAC Hz OFF AUTO POWER OFF PEAK RANGE MODE Max/ Min EXTECH IR TEMP MAX MIN Pout Pout ++ - ? AUTO HOLD ZERO npmF/ Ma 7 Hz 3.999 °C A mV COM V-Ω CAT-IN CAT IN 600V CE

Breveté

Félicitations pour l'achat du Extech EX810, votre multimètre à pinces de 1 000 ampères. Ce multimètre mesure la tension c. a./c. c., le courant c. a., la résistance, la capacité, la fréquence, le rapport cyclique, la diode, la continuité, la température par thermocouple de type K et par infrarouge sans contact. L'utilisation appropriée et l'entretien adéquat de ce multimètre vous procureront plusieurs années de service fiable.

Symboles de sécurité internationaux

Ce symbole, adjacent à un autre symbole ou à une autre borne, signifie que l'utilisateur doit consulter le manuel pour de plus amples informations.

Ce symbole, adjacent à une borne, signifie que, sous des conditions normales d'utilisation, des tensions dangereuses peuvent être présentes.

Double isolation

Note de sécurité

• Ne pas excéder la gamme d'absorption maximale admissible d'aucune fonction.
• Ne pas appliquer de voltage au détecteur lorsque la fonction de résistance est sélectionnée.
• Désactiver le commutateur de fonction (mettre à OFF) lorsque le détecteur n'est pas utilisé.
• Retirer la pile si le détecteur doit être remisé pour plus de 60 jours.

Avertissements

• Régler le commutateur de fonction à la position appropriée avant de procéder.
• Ne pas commuter aux modes courant/résistance lors de la mesure des volts.
• Ne pas mesurer le courant sur un circuit dont le voltage excède 600V.
• Lors du changement de gammes, toujours débrancher les connexions d'essai du circuit faisant l'objet de l'essai.

Fonction	Entrée
A c.a., A 1000 A c.c./c.a.
V c.c., V c.a. 600 V c.c./c.a.
Vérification de la résistance, capacitance, fréquence, diode	250 V c.c./c.a.
Température de type K 60 V c.c., 24 V c.a.

maximale

Avertissements

• L'utilisation inappropriée de ce mètre peut causer des dommages, des chocs, des blessures ou la mort. Lisez et comprenez le présent manuel avant d'utiliser le mètre.
• Retirez toujours les fils de tests avant de remplacer les batteries ou fusibles.
• Inspectez l'état des fils de tests et le mètre pour tout dommage avant d'utiliser ce mètre. Réparez ou remplacez tout dommage avant l'utilisation.
• Utilisez avec grand soin quand vous mesurez si la tension est supérieure à 25VAC rms ou 35VDC. Ces tensions sont considérées comme des chocs accidentels.
• Déchargez toujours les condensateurs et débranchez l'appareil en test avant de réaliser les tests de Diode, Résistance ou Continuité.
• Les vérifications de voltage sur les prises de sortie électrique peuvent être difficiles et trompeuses à cause de l'insécurité de la connexion aux contacts électriques à des branchements défaillants. D'autres moyens doivent être utilisés pour vous assurer que les terminaux ne sont pas « branchés ».
• Si l'équipement est utilisé d'une façon non décrite par le producteur, la protection fournie par l'équipement serait préjudiciée.
• Cet appareil n'est pas un jouet et ne doit pas atteindre les mains des enfants. Il contient des objets dangereux ainsi que des petites pièces que les enfants peuvent avaler. Dans le cas où un enfant avale une pièce, veuillez contacter immédiatement un médecin.
• Ne laissez pas des batteries et du matériel d'emballage traîner sans surveillance, ils peuvent être dangereux pour les enfants s'ils les utilisent comme jouets.
• Si l'appareil ne sera pas utilisé durant une longue période, retirez les batteries pour prévenir qu'elles fuient.
• Des batteries utilisées ou endommagées peuvent causer cautérisation au contact avec la peau. Par conséquent, utilisez toujours des gants adaptés pour cette occasion.
• Vérifiez que les batteries n'ont pas été court-circuitées. Ne jetez pas les batteries dans le feu.
• Ne regardez pas directement le rayon laser, et ne le dirigez pas directement sur un œil. Les rayons laser visibles de faible puissance ne présentent généralement pas de danger, mais peuvent représenter un danger potentiel s'ils sont vus pendant de longues périodes.

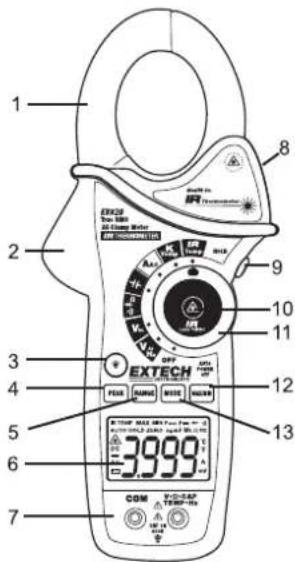

Description du détecteur

1. Pinces de courant
2. Déclencheur d'ouverture des pinces
3. Touche de rétroéclairage
4. Crête
5. Gamme
6. Écran ACL rétroéclairé
7. Bornes d'entrée des connexions d'essai
8. Thermomètre infrarouge et pointeur laser (arrière)
9. Touche de maintien des données
10. Touche du pointeur laser
11. Commutateur des fonctions
12. MIN./MAX
13. Mode

1 2 3 4 5 6 7 8 9 10 11 EXTECH Exte 1000 200000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 EXTECH EXTECH COM PETER RUNCH RUSSEL RUNSSEL 3.9999 COM

Description des icônes d'affichage

HOLD Maintien des données

Signe moins Affichage de lecture négative

0 à 3999 Chiffre d'affichage de la mesure

ZERO Zéro

P Valeur crête

AUTO Mode de gamme automatique

DC/AC Courant continu/courant alternatif

MAX Lecture maximale

Hz Hertz (fréquence)

°F et °C Unités Fahrenheit et Celsius (température)

n, m, μ, M, k Préfixes des unités de mesure : nano, milli, micro, méga, et kilo

NOTES : Lire et comprendre tous les avertissements et toutes les mises en garde de ce guide d'utilisation avant d'utiliser ce multimètre. Régler le commutateur de sélection des fonctions à la position OFF lorsque le multimètre n'est pas en utilisation.

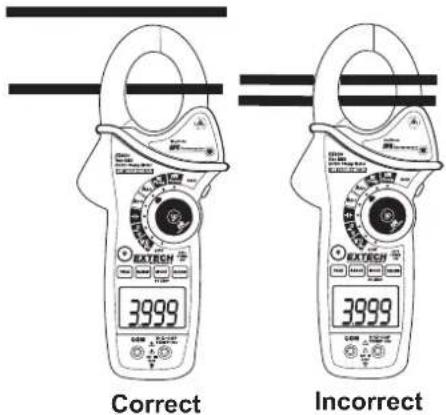

Mesures du courant ca

AVERTISSEMENT : S'assurer que les connexions d'essai sont débranchées du multimètre avant d'effectuer les mesures de courant avec les pinces.

1. Réglez le commutateur des fonctions à la gamme Aac ou ADC.
2. Appuyez sur le déclencheur pour ouvrir la mâchoire. Introduisez entièrement un seul conducteur. Pour des résultats optimaux, centrez le conducteur dans la mâchoire.
3. L'écran ACL du multimètre à pinces affichera la lecture.

EATECH 3999 Correct 3999 Incorrect

Mesures de la tension c.a./c.c.

1. Insérez la connexion d'essai dans la borne COM négative et la rouge dans la borne V positive.
2. réglez le commutateur des fonctions à la position V AC ou VDC.
3. Utilisez la touche MODE pour sélectionner la tension CA ou CC (EX830 uniquement).
4. Raccordez les connexions d'essai en parallèle au circuit sous essai.
5. Lisez la mesure de la tension sur l'écran ACL.

3999 V

Mesures de la résistance

Note : Enlevez l'alimentation avant de procéder aux mesures de résistance

1. Insérez la connexion d'essai noire dans la borne COM négative et la rouge dans la borne positive.
2. Réglez le commutateur des fonctions à la position Ω.
3. Touchez les extrémités de la sonde d'essai autour du circuit ou de la composante sous essai.
4. Lisez la résistance sur l'écran ACL.

Mesures de la capacité

AVERTISSEMENT : Pour éviter les chocs électriques, déchargez le condensateur sous essai avant de procéder aux mesures. Si « dISC » s'affiche dans l'écran, retirez et déchargez le condensateur.

1. Réglez le commutateur des fonctions à la position de capacité.
2. Insérez la fiche banane de la connexion d'essai noire dans le connecteur COM négatif et la rouge dans le connecteur CAP positif.
3. Enfoncez la touche MODE pour mettre à zéro toute capacité parasite.
4. Touchez les extrémités de la sonde d'essai autour de la pièce sous essai.
5. Lisez la valeur de la capacité dans l'écran.
6. L'écran indiquera le point décimal et la valeur appropriés. Note : Pour de très grandes valeurs de mesures de capacité, plusieurs minutes peuvent s'écouler avant que la lecture finale se stabilise.

Mesures de la fréquence

1. Réglez le commutateur des fonctions à la position V Hz.
2. Appuyez et maintenez la touche MODE enfoncée pour sélectionner la fonction de fréquence (Hz). « k Hz » s'affichera à l'écran.
3. Insérez la fiche banane de la connexion d'essai noire dans le connecteur COM négatif et la rouge dans le connecteur Hz positif.
4. Touchez les extrémités de la sonde d'essai autour de la pièce sous essai.
5. Lisez la valeur de la fréquence dans l'écran.
6. L'écran indiquera le point décimal et la valeur appropriées.
7. Appuyez et maintenez à nouveau la touche MODE pour retourner au mode de tension.

3999 Ω

3999 CAP

3999 Hz

Mesures de la température de type k

1. Réglez le commutateur des fonctions à la position K Temp.
2. Insérez la sonde de température dans les connecteurs négatif COM et positif TEMP, en observant la polarité.
3. Touchez l'extrémité de la sonde de température sur l'appareil sous essai. Continuez à toucher l'appareil sous essai avec la sonde jusqu'à ce que la lecture se stabilise.
4. Lisez la température sur l'écran. La lecture numérique indiquera le point décimal et la valeur appropriés.

AVERTISSEMENT : Pour éviter un choc électrique, s'assurer que la sonde de thermocouple a été retirée avant de commuter à une autre fonction de mesure.

Note : En cas d'une entrée ouverte ou d'un dépassement de température, le multimètre affichera « OL » et émettra un bip.

Note : Consultez le paragraphe « Unités de température » pour sélectionner °F ou °C

Note : La température ambiante de la sonde de thermocouple fournie est -20 à 250°C (-4 à 482°F)

Mesures de continuité

1. Insérez la connexion d'essai noire dans la borne COM négative et la rouge dans la borne positive Ω.
2. Réglez le commutateur des fonctions à la position •)).
3. Utilisez la touche MODE pour sélectionner « Continuity ». Les icônes d'affichage changeront lorsque la touche MODE sera enfoncée.
4. Touchez les extrémités de la sonde d'essai autour du circuit ou de la composante sous essai.
5. Si la résistance est < 40Ω, une tonalité se fera entendre.

Essai de la diode

1. Insérez la fiche banane de la connexion d'essai noire dans le connecteur COM négatif et la rouge dans le connecteur ➡ positif.
2. Tournez le commutateur des fonctions à la position ➤. Utilisez la touche MODE pour sélectionner la fonction d'essai de la diode si nécessaire (le symbole de la diode s'affichera sur l'écran ACL lorsque le mode est en essai de la diode).
3. Touchez les extrémités de la sonde d'essai à la jonction de la diode ou du semi-conducteur sous essai. Notez la lecture du multimètre.
4. Inversez la polarité des connexions d'essai en inversant les connexions rouges et noires. Notez cette lecture.
5. La diode ou la jonction peuvent être évaluées comme suit :
6. Si une lecture affiche une valeur (typiquement 0,400 V à 0,900 V) et l'autre lecture affiche OL, la diode est bonne.
7. Si les deux lectures affichent OL, le dispositif est ouvert.
8. Si les deux lectures sont très petites ou égales à « 0 », le dispositif est court-circuité.

3999

Mesures de température infrarouge sans contact

1. Réglez le commutateur de fonctions à la position IR Temp.
2. Dirigez le capteur infrarouge (arrière du multimètre) vers la surface à mesurer.
3. Enfoncez la touche au centre du commutateur des fonctions rotatif pour activer le pointeur laser et identifier la zone de la surface à mesurer.
4. La zone de la surface à mesurer doit être plus grande que la dimension de la cible, tel que déterminé par la distance de la spécification de la dimension de la cible.
5. Lisez la température à l'écran.

Note : Réglez le paragraphe « Unités de température » pour sélectionner °F ou °C

AVERTISSEMENT : Ne pas regarder ou viser directement le pointeur laser vers un œil. Les lasers visibles à faible émission ne présentent généralement pas un risque, mais peuvent présenter un certain potentiel de risque si regardé directement pour des périodes de temps prolongées.

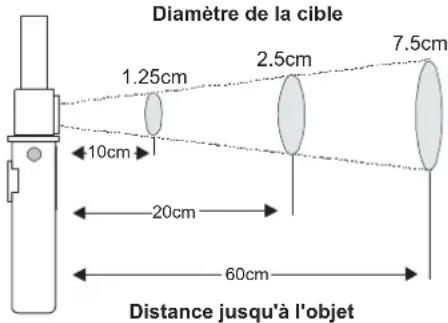

Zone infrarouge au diagramme de distance

Le rapport de distance 8:1 détermine la dimension de la zone de la surface mesurée en ce qui concerne la distance à laquelle le multimètre est tenu éloigné de la surface.

Diamètre de la cible 1.25cm 2.5cm 7.5cm 10cm 20cm 60cm Distance jusqu'à l'objet

Notes sur les mesures infrarouges

1. L'objet sous essai doit être plus grand que la dimension de la cible, calculée par le champ du diagramme de visualisation.
2. Si la surface de l'objet sous essai est recouverte de givre, d'huile, de saletés, etc., nettoyez-la avant de prendre les mesures.
3. Si la surface d'un objet est très réfléchissante, appliquez du ruban-cache ou de la peinture noire mate sur la surface avant de prendre les mesures.
4. Le multimètre peut ne pas prendre des mesures précises sur des surfaces transparentes, comme du verre.
5. De la vapeur, poussière, fumée, etc. peuvent masquer les mesures.
6. Pour trouver une zone chaude, dirigez le multimètre à l'extérieur de la zone d'intérêt et balayez au travers (dans un mouvement vers le haut et le bas) jusqu'à ce que la zone chaude soit localisée.

Maintien des données

Pour immobiliser la lecture sur l'écran ACL, enfoncez la touche HOLD. Lorsque le maintien des données est activé, l'icône HOLD s'affiche à l'écran ACL. Enfoncez à nouveau la touche HOLD pour retourner à un fonctionnement normal.

Maintien de la crête

La fonction de maintien de la crête capte la tension ou le courant c. a. ou c. crête. Le multimètre peut capter des crêtes négatives ou positives aussi rapidement qu'une milliseconde en durée.

1. Tournez le commutateur des fonctions à la position A ou V.
2. Utilisez la touche MODE pour sélectionner c. a. ou c. c.
3. Allouez du temps pour que l'affichage se stabilise.
4. Appuyez et maintenez la touche PEAK enfoncée jusqu'à ce que « CAL » soit affiché à l'écran. Cette procédure mettra à zéro la gamme sélectionnée.
5. Enfoncez la touche PEAK, et Pmax s'affichera.
6. L'affichage se mettra à jour chaque fois qu'une crête positive plus élevée se produira.
7. Enfoncez à nouveau la touche PEAK, et Pmin s'affichera. L'affichage mettra maintenant à jour et indiquera la crête négative la moins élevée.
8. Pour retourner au fonctionnement normal, appuyez et maintenez la touche PEAK enfoncée jusqu'à ce que l'indicateur Pmin ou Pmax soit désactivé. Note : Si la position du commutateur des fonctions est modifiée après un étalonnage, l'étalonnage du maintien de la crête doit être répété pour la nouvelle fonction sélectionnée.

Max/Min

1. Enfoncez la touche MAX/MIN pour activer le mode d'enregistrement MAX/MIN. L'icône d'affichage « MAX » s'affichera. Le multimètre affichera et maintiendra la lecture maximale et effectuera une mise à jour uniquement lorsqu'une autre lecture maximale sera captée.
2. Enfoncez la touche MAX/MIN et l'icône d'affichage « MIN » s'affichera. Le multimètre affichera et maintiendra la lecture minimale et effectuera une mise à jour uniquement lorsqu'une autre lecture minimale sera captée.
3. Enfoncez la touche MAX/MIN et l'indication « MAX MIN » clignotante s'affichera. Le multimètre affichera la lecture en cours, mais continuera à mettre à jour et à enregistrer les lectures maximales et minimales.
4. Pour quitter le mode MAX/MIN, appuyez et maintenez la touche MAX/MIN enfoncée pendant 2 secondes.

Unités de température (°f / °c)

Le commutateur de sélection des unités de température est situé dans le compartiment de la pile. Pour modifier les unités, enlevez le couvercle de la pile, soulevez la pile et commutez aux unités désirées.

Touche de rétroéclairage ACL

L'écran ACL est doté d'un système de rétroéclairage pour un visionnement plus aisé, particulièrement dans les zones plus sombres. Enfoncez le bouton de rétroéclairage pour activer le système de rétroéclairage. Appuyez de nouveau sur le bouton pour désactiver le rétroéclairage.

Mise hors tension automatique

Afin de préserver la durée de vie utile de la pile, le multimètre se mettra automatiquement hors tension après environ 25 minutes. Pour remettre le multimètre sous tension, tournez le commutateur des fonctions à la position OFF et atteignez ensuite la position de la fonction désirée.

Entretien

AVERTISSEMENT : Afin d'éviter les chocs électriques, débranchez le multimètre de tout circuit, retirez les connexions d'essai des bornes d'entrée, et mettez hors tension (OFF) le multimètre avant d'ouvrir le boîtier. Ne pas faire fonctionner le multimètre avec un boîtier ouvert.

Nettoyage et entreposage

Essuyez périodiquement le boîtier avec un linge humide et un détergent doux; n'utilisez pas d'agents abrasifs ou des solvants. Si le multimètre n'est pas utilisé pendant une période de 60 jours ou plus, enlevez la pile et entreposez-la séparément.

Remplacement de la pile

1. Enlevez la vis cruciforme qui maintient en place le couvercle de la pile arrière.
2. Ouvrez le compartiment de la pile.
3. Remplacez la pile 9 V.
4. Remettez en place la vis du compartiment de la pile.

En tant qu'utilisateur final, vous êtes légalement tenu (Loi sur les piles) de renvoyer vos piles et batteries utilisées ; il est interdit de jeter avec les ordures ordinaires !

Vous pouvez confier vos batteries / piles à des points de collecte dans votre communauté, ou à tout endroit vendant des batteries / accumulateurs !

Destruction : Suivre les stipulations légales valides dans le respect de la destruction de l'appareil à la fin de son cycle de vie.

Spécifications

Fonction Gamme et résolution Précision (% de la lecture + chiffres)
Courant c.a.50/60 Hz	400 A c.a. ± (2,5% + 8 d)
	1 000 A c.a. ± (2,8% + 5 d)
Tension c.a.50/60 Hz	400 mV c.a. ± (1% + 10 d)
	4 000 V c.a.	± (1,5% + 5 d)
	40 V c.a.
	400 V c.a.
	600 V c.a. ± (2% + 5 d)
Tension c.c.	400 mV c.c. ± (0,8% + 2 d)
	4 000 V c.c.	± (1,5% + 2 d)
	40 V c.c.
	400 V c.c.
	600 V c.c. ± (2% + 2 d)
Résistance	400 Ω	± (1% + 4 d)
	4 000 kΩ	± (1,5% + 2 d)
	40 000 kΩ
	400 kΩ
	4 000 MΩ	± (2,5% + 3 d)
	40 MΩ	± (3,5% + 5 d)
Capacitance	4 000 nF ± (5% + 30 d)
	40 nF ± (5% + 20 d)
	400 nF	± (3% + 5 d)
	4 000 μF
	40 μF
	400 μF ± (4% + 10 d)
	4 000 mF ± (10% + 10 d)
	40 mF Non spécifié
Fréquence	4 000 kHz ± (1,5% + 2 d)
	Sensibilité : 100 V (<50 Hz); 50 V (50 à 400 Hz); 5 V (401 Hz à 4 000 Hz)Fonction Écart et résolutionPrécision (% de la lecture + chiffres)
Température (type K)	-4 à 1 400 °F ± (3 %	de la lecture + 9 °F)
	-20 à 760 °C ± (3 %	de la lecture + 5 °C)
Température (infrarouge)	-58 à -4 °F	± 9 °F
	-4 à 518 °F	± 2 % de la lecture ou ± 4 °F selon lequel est >
	-50 à -20 °C	± 5 °C
	-20 à 270 °C	± 2 % de la lecture ou ± 2 °C selon lequel est >

Spécifications générales

Ouverture des mâchoires des pinces : Environ 1,7 po (43 mm)

Affichage ACL rétroéclairé avec chiffres de 3-3/4 po (4 000 données)

Essai de continuité Seuil de 40 Ω; courant d'essai < 0,5 mA

Essai de la diode Courant d'essai de 0,3 mA typique;

Tension de circuit ouvert < 3 V c.c. typique

Indication de pile faible Le symbole de la pile est affiché

Indication d'une surcharge L'affichage indique « OL »

Débit de mesure : 2 lectures par seconde, nominal

CRÊTE Capture les crêtes >1 ms

Sonde de thermocouple Thermocouple de type K requis

Réponse spectrale IR 6 à 16 µm

Émissivité IR 0,95 fixe

Rapport de distance IR 8:1

Impédance d'entrée 10 MΩ (V c. c. et V c. a.)

Largeur de bande c. a. 50 à 400 Hz (A c. a. et V c. a.)

Facteur de crête 3,0 dans les gammes de 40 A et 400 A, 1,4 dans la gamme de 1000 A (50/60 Hz et 5 % à 100 % de la gamme)

Température de fonctionnement 41 °F à 104 °F (5 °C à 40 °C)

Température d'entreposage -4 °F à 140 °F (-20 °C à 60 °C)

Humidité de fonctionnement Maximum de 80 % jusqu'à 87 °F (31 °C) diminuant linéairement jusqu'à 50 % à 104 °F (40 °C)

Humidité d'entreposage <80 %

Altitude de fonctionnement Maximum de 7 000 pi (2 000 mètres)

Une (1) pile de 9 V (NEDA 1604)

Mise hors tension automatique Après environ 25 minutes

Dimensions et poids 10,6 x 4,3 x 2 po (270 x 110 x 50 mm) ; 13,6 oz (386 g)

Sécurité Pour utilisation intérieure et conformément aux exigences pour la double isolation de la norme IEC1010-1 (2001) : EN61010-1 (2001) catégorie de survoltage III 600 V et catégorie II 1 000 V, pollution degré 2.

Avis de brevet Brevet américain 7163336

Copyright © 2008 Extech Instruments Corporation. Tous droits réservés.

Tous droits réservés, y compris le droit de reproduction en entier ou en partie, et ce, peu importe le format.
