MODE D'EMPLOI SL400 Extech

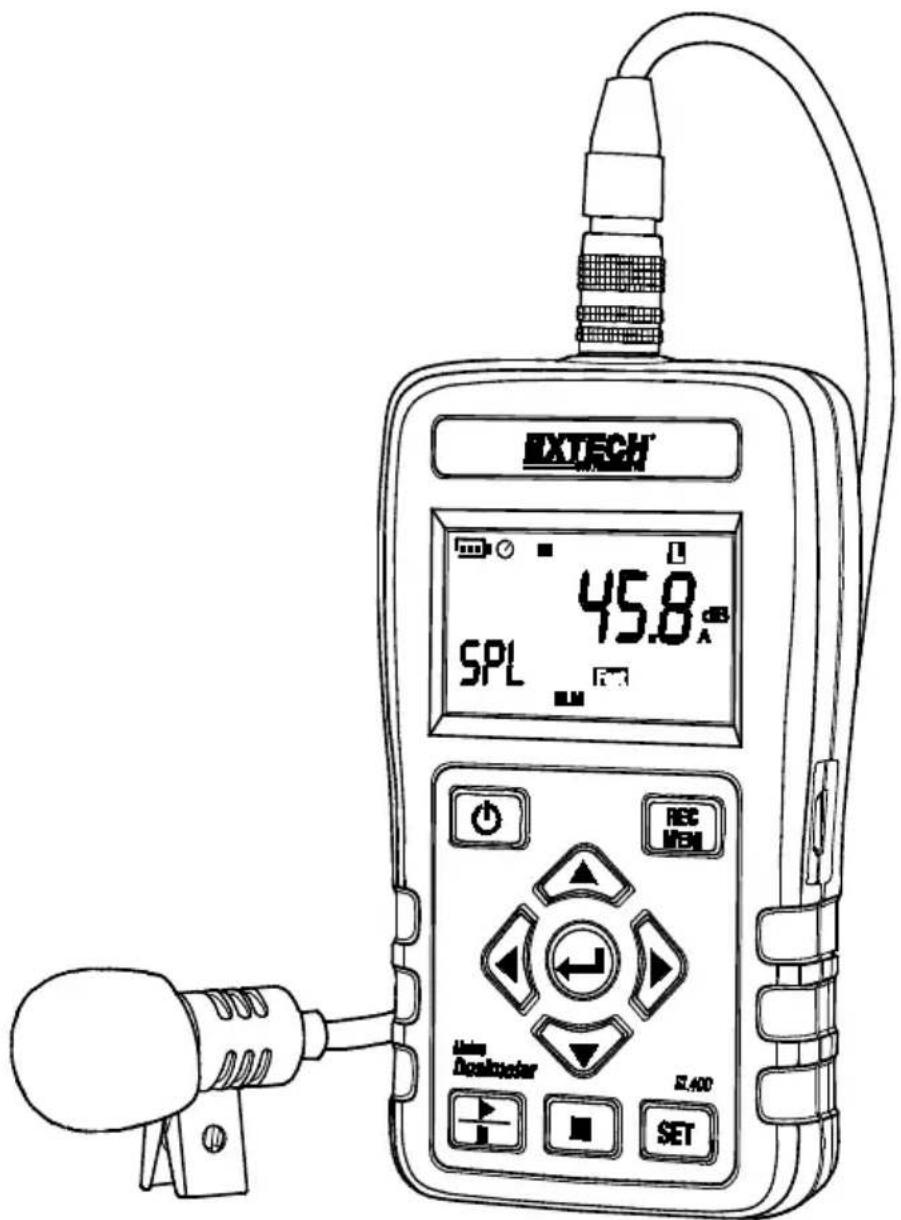

Dosimètre de bruit modèle SL400
Vous trouvez d'autres traductions du manuel d'utilisation sous www.extech.com
Nous vous remercions d'avoir choisi le modèle SL400 d'Extech Instruments. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, vous pourrez l'utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d'utilisation, aux mises à jour et logiciels sur les produits et au service d'assistance à la clientèle, veuillez visiter notre site Web (www.extech.com).
Sécurité
ATTENTION: N'effectuez pas des mesures dans des environnements humides et mouillés.
AVERTISSEMENT: Assurez-vous que les conditions d'humidité ambiantes sont comprises dans les conditions spécifiées et mentionnées dans la section Conditions environnementales.
AVERTISSEMENT : Évitez de prendre des mesures en présence des éléments suivants :
Gaz explosifs Gaz combustibles Vapeur - Poussière excessive
ATTENTION : Assurez-vous que les conditions de température et d'humidité ambiantes sont comprises dans les conditions spécifiées et mentionnées dans la section Conditions environnementales.
ATTENTION : Maintenez le microphone sec et ne le soumettez pas à d'importantes vibrations.
ATTENTION : Le vent qui souffle sur le micro augmente la mesure du bruit extrinsèque. Lorsque vous utilisez l'instrument sous des conditions de vent, utilisez l'écran pour microphone fourni pour prévenir tout signal indésirable.
Les symboles suivants sont employés :
Attention : Toute utilisation incorrecte risque d'endommager l'instrument.
L'instrument est conforme à la norme CE.
Accessoires fournis
- Manuel d'utilisation
- Mallette de transport
- Pile de 9 V
- Microphone et écran
- Câble Mini USB (de type Mini B)

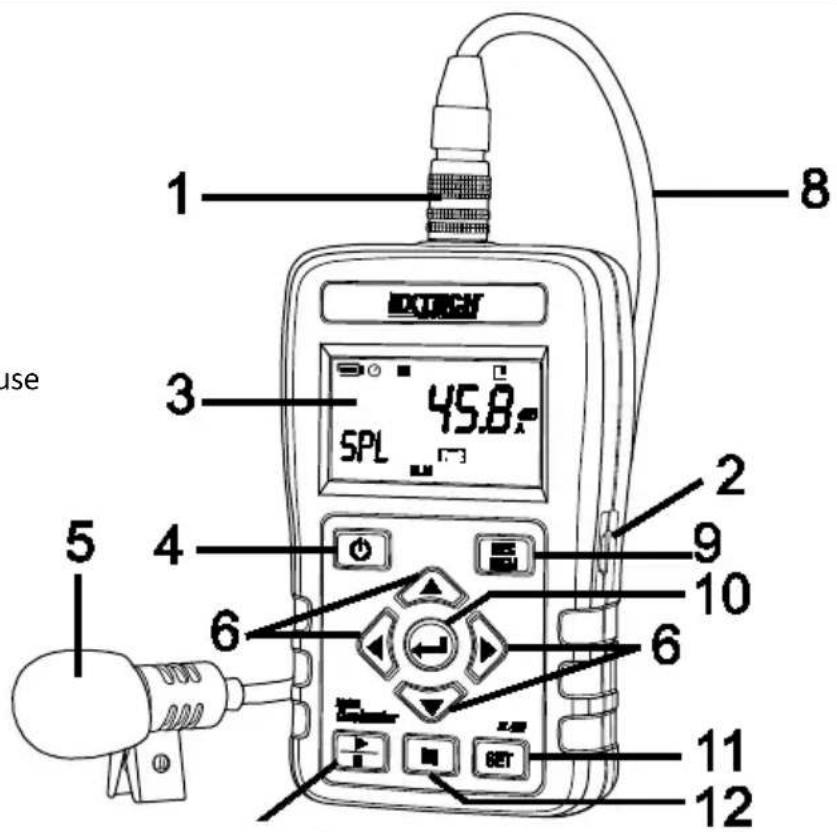

- Connecteur microphone
- Interface USB
- Écran LCD
- Bouton d'alimentation
- Microphone et écran
- Boutons de navigation
- Bouton Démarrer\Mettre en pause
- Cable du microphone
- Bouton ENREG/MÉM
- Bouton ENTREE
- Touche RÉGLAGE
- Bouton Arreter

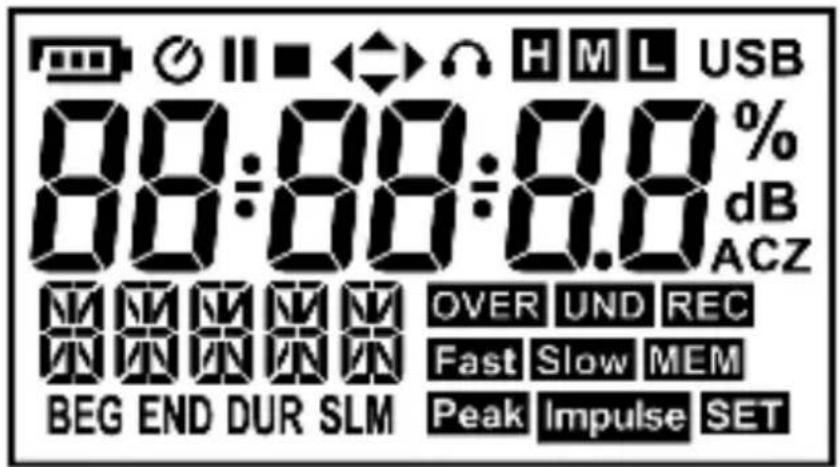

Description de l'écran
État de la pile
Mise hors tension automatique activée
Mise en pause
Indicateur du seuil de 115 dB (SPL)
Arrêt
Indicateur 140 dB (Crête)
Demarrer
USB
Interface USB
Plage de dB élevée PL (70~140)
Plage de dB moyenne SPL (50~110)
Plage de dB SPL (30~90)
Niveau en dB
Mode Test
Mode Sonomètre
% de dose de bruit
Unité de dB du niveau de bruit
Pondération en A
Pondération en Z
Réponse rapide
Réponse lente
Pondération spontanée
Dépassement de plage
Sous-passage de plage
Fixe : Mise en veille automatique de l'enregistrement ; Clignote :
Enregistrement
Heure de début du test (début)
Afficher les données enregistrées
Heure d'arrêt du test
Mode RÉGLAGE
Durée du test
Mode de réglage
Appuyez sur le bouton pour accéder au mode Réglage. Sept fonctions sont disponibles sous le mode Réglage : Mode Test, Mise hors tension, Durée d'échantillonnage et Enregistrement automatique, Horloge temps réel, Réglage de la compensation de 94 dB, Norme de bruit et Fonction SLM.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

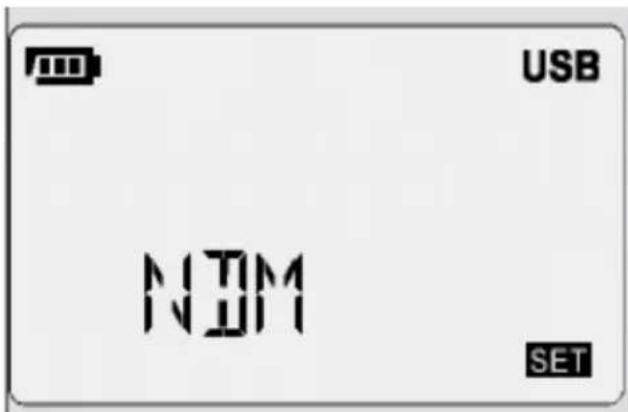

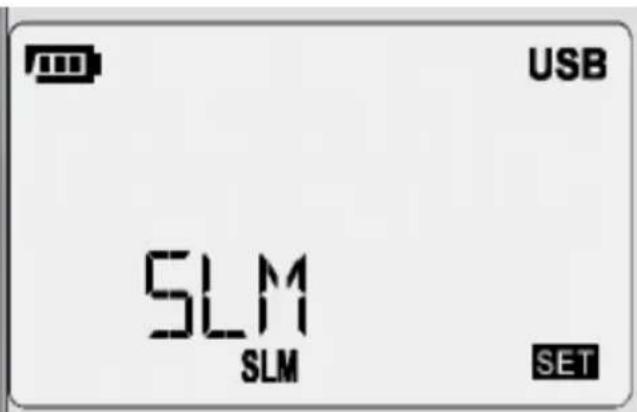

Définir le mode de test
Utilisez les boutons et pour modifier le mode de test parmi NDM (Dosimètre) et SLM (Sonomètre).
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

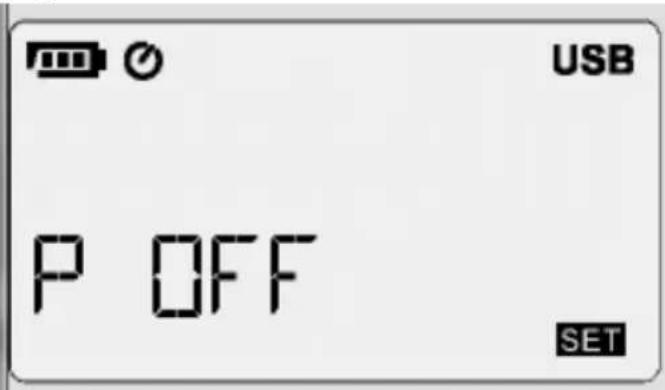

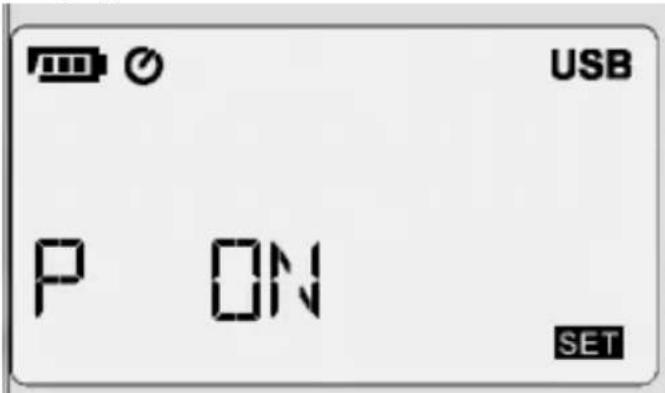

Réglage de la mise hors tension automatique
Utilisez les boutons et pour activer ou désactiver la fonction Mise hors tension automatique.
La fonction de mise hors tension automatique éteint automatiquement le mètre au bout de 15 minutes d'inactivité.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

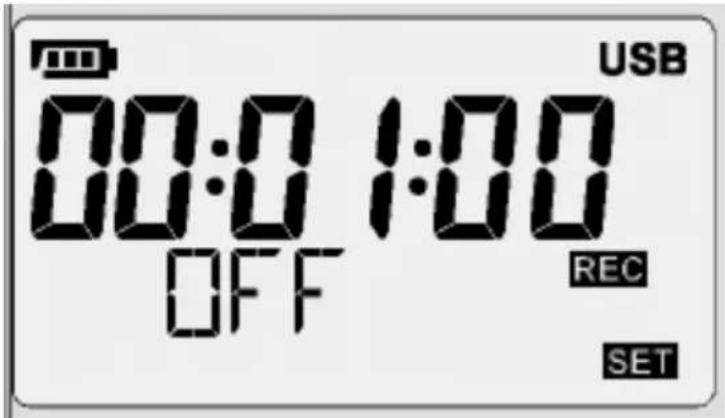

Réglage de la durée d'échantillonnage et de l'enregistrement automatique
Utilisez les boutons ou pour sélectionner le réglage de l'enregistrement automatique ou la durée d'échantillonnage.
Utilisez les boutons et pour activer ou désactiver l'enregistrement automatique (Activé ou Désactivé) ou pour régler la durée d'échantillonnage. La durée d'échantillonnage minimale (fréquence d'enregistrement) est de 1 mesure par seconde. La durée maximale de l'échantillonnage s'élève à 23 heures, 59 minutes et 59 secondes.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

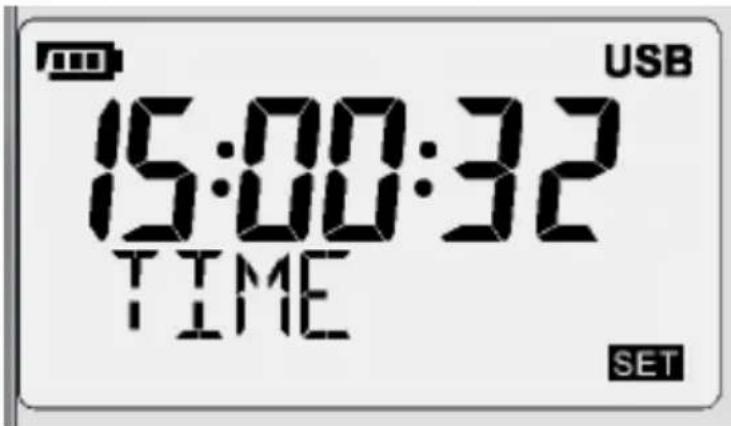

Réglage de l'horloge en temps réel
Utilisez les boutons et pour sélectionner l'option permettant de régler l'horloge en temps réel (24 heures).
Utilisez les boutons et pour régler les chiffres de l'horloge.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

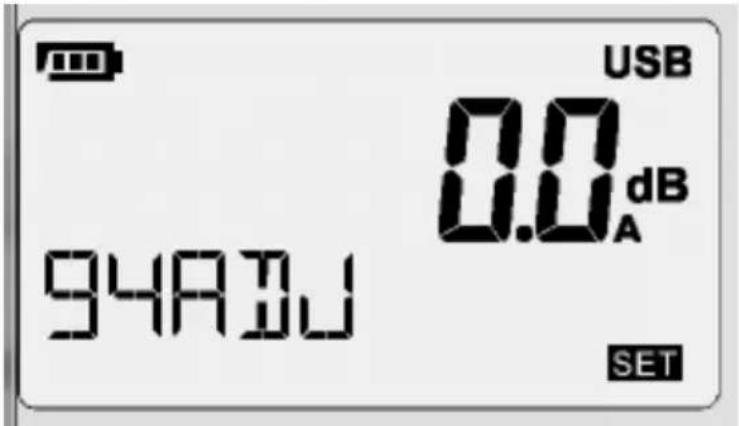

Réglage de la compensation de 94 db (calibrage)
Consultez la section Calibrage du mètre avant de régler ce paramètre.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

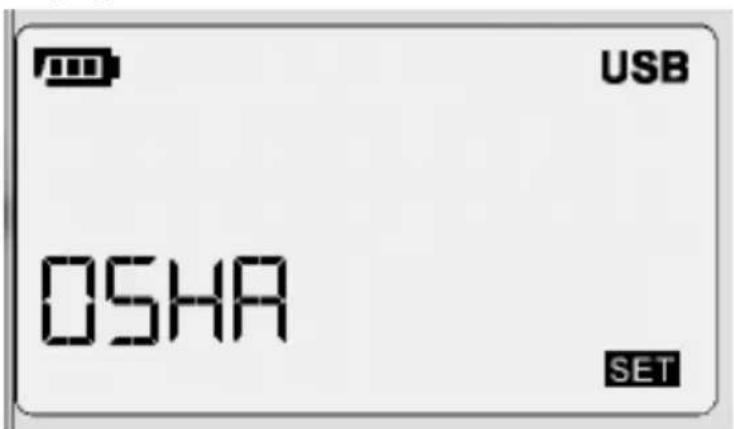

Réglage de la norme du bruit
Utilisez les boutons et pour sélectionner une abréviation d'organisme de réglementation NDM: OSHA, MSHS, DOD, ACGIH, ISO85, ISO90 et USER.
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

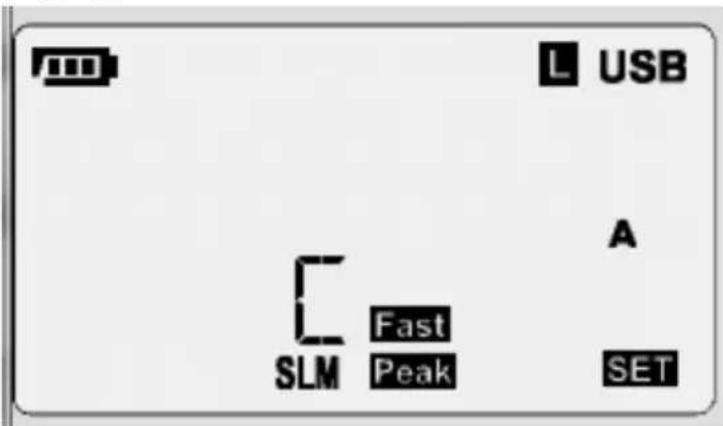

Réglage de la fonction SLM
Utilisez les boutons et pour modifier une fonction de test. Ce sont :
- Crête C et Crête Z
Utilisez les boutons et pour sélectionner le prochain paramètre de test :
Pondération temporelle (Rapide, Lente ou Spontanée),
Pondération fréquentielle (A, C ou Z),
Mesure de la fréquence de crête (C ou Z).
Plage de niveau sonore (élevée, moyenne ou basse)
Élevée- 70 à 140 dB
Moyenne- 50 à 110 dB
Basse - 30 à 90 dB
Appuyez sur le bouton RÉGLAGE pour sélectionner le paramètre suivant ou appuyez sur la touche Entrée pour quitter le mode de configuration.

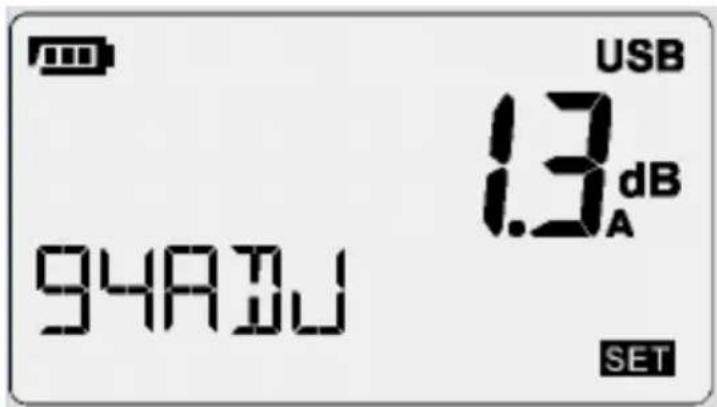

Calibrage du mode automatique
Positionnez le mètre sur la position mode SLM, pondération A, plage élevée, et lent.
Fixez un calibreur acoustique de 94,0 dB (1 000 Hz) au microphone.
Accédez au mode RÉGLAGE puis accédez au paramètre 94ADJ.
Appuyez sur le bouton Exécuter pour démarrer la routine de compensation automatique et patientez jusqu'à l'affichage de la valeur en dB qui clignote.
Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. Le mètre devrait désormais afficher 94,0 dB (+/- 0,1 dB).
Lorsque la valeur mesurée n'est pas égale à 94,0 (+/- 0,1 dB), exécutez à nouveau la routine 94ADJ.
Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure.

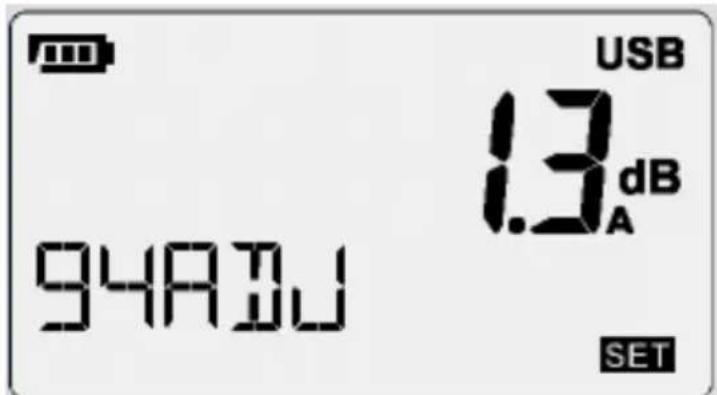

Calibrage du mode manuel
Positionnez le mètre sur la position mode SLM, pondération A, plage élevée, et lent.
Fixez un calibreur acoustique de 94,0 dB (1 000 Hz) au microphone puis patientez environ 1 minute, notez la valeur acoustique affichée. Écrivez cette valeur.
Calculez la valeur de compensation à partir de la valeur affichée et du niveau de bruit source.

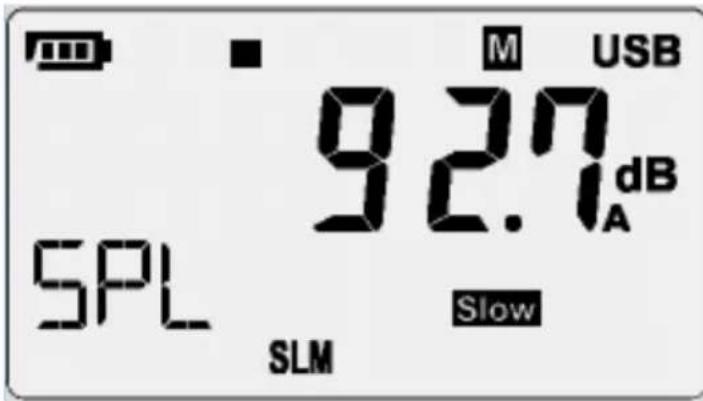

Dans cet exemple, la valeur est de +1,3 (94,0 dB à la source, et 92,7 dB affichés)
Accédez au mode RÉGLAGE puis accédez au paramètre 94ADJ.
Utilisez les boutons directionnels Haut et Bas pour régler la valeur de compensation selon la compensation calculée.
Dans cet exemple - réglez 94ADJ sur 1,3
Appuyez sur le bouton Entrée pour enregistrer l'entrée et revenir à la fenêtre de mesure. Le mètre devrait désormais afficher 94,0 dB (+/- 0,1 dB).
Logiciel informatique
Ce compteur a la capacité de se connecter et de communiquer avec un PC.
Consultez la page de téléchargement du logiciel du site Web www.extech.com/software pour connaître la dernière version du logiciel PC et sa compatibilité avec le système d'exploitation.
Téléchargez et décompressez le logiciel. Exécutez ExtechInstaller.exe, puis reportez-vous aux instructions fournies dans l'utilitaire HELP du programme logiciel.

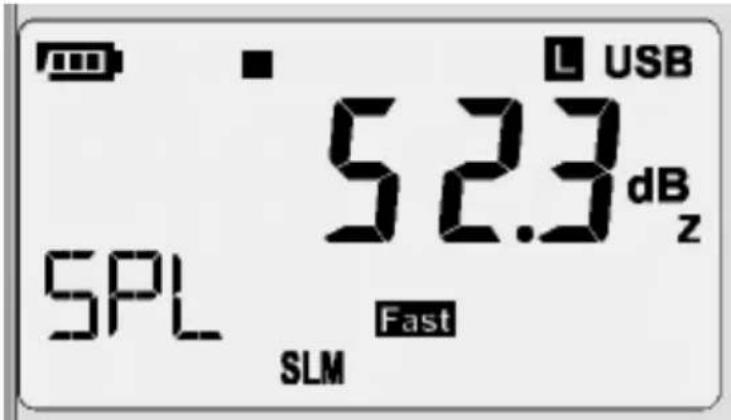

Procédures de mesure du niveau sonore
Appuyez sur le bouton pour mettre en marche le mètre. L'écran LCD affiche le symbole SPL, et SLM s'affiche sur la ligne inférieure. Lorsque le SLM n'est pas visible, appuyez sur la touche RÉGLAGE et NDM s'affichera, appuyez sur le bouton directionnel Bas pour sélectionner SLM et appuyez sur le bouton Entrée pour quitter.
Appuyez sur le bouton pour faire défiler les options de test disponibles pour ce mode : SPL, Leq, SEL, et PKMAX.
Appuyez sur le bouton pour démarrer le test. Appuyez sur le bouton pour mettre en pause le test.
Lorsque la mesure dépasse la plage de test Élevée, l'écran LCD affiche OVER. Lorsque la mesure est inférieure à la plage de test Basse, l'écran LCD affiche UND.
La durée d'intégration Leq est la même valeur que celle de la durée d'échantillonnage. Lorsque la durée d'échantillonnage est définie sur zéro, la durée d'intégration se poursuit jusqu'à ce que l'utilisateur quitte le mode. Appuyez sur le bouton pour arrêter le test.
Attention: Le vent qui souffle sur le micro augmente la mesure du bruit extrinsèque. Lorsque vous utilisez l'instrument sous un vent dont la vitesse est supérieure à 10 m/s, utilisez l'écran pour prévenir tout signal indésirable. Maintenez le microphone sec et ne le soumettez pas à d'importantes vibrations.
Remarque : la configuration du mètre peut également être effectuée par le biais du logiciel.

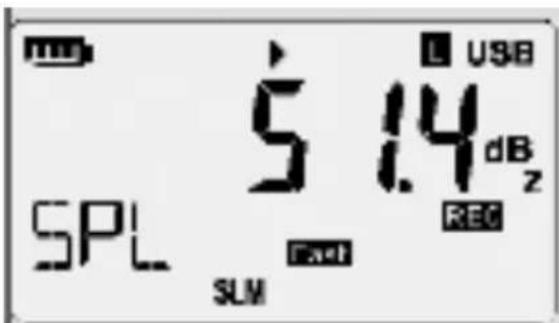

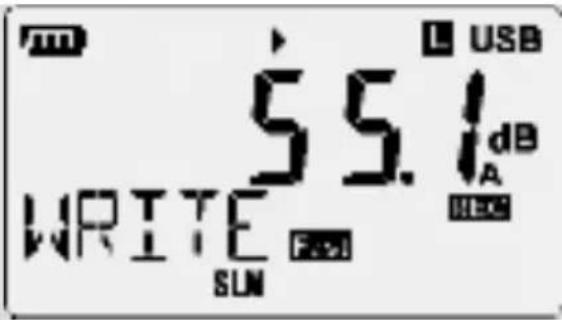

Enregistrement automatique des données
Appuyez sur le bouton pour activer la fonction d'enregistrement automatique des données. Le symbole REG clignote sur l'écran LCD. La partie inférieure gauche de l'écran LCD affiche WRITE, sur chaque intervalle d'échantillonnage pour indiquer que les données ont été écrites dans la mémoire interne du mètre.
Effacement du contenu de la mémoire de l'appareil
Lorsque la partie inférieure de l'écran LCD affiche FULL, cela indique que la mémoire interne du mètre est pleine. Vous ne pouvez pas utiliser la fonction automatique jusqu'à ce que les données stockées dans la mémoire soient téléchargées et effacées.
Remarque : La mémoire peut uniquement être transférée et effacée en utilisant le logiciel.
Manuel - enregistrement des données en un point unique
Appuyez sur le bouton pour memoriser la mesure affichée. Le symbole signe motera. La partie inférieure gauche de l'écran LCD affiche WRITE, cela indique que le point de données unique a été écrit sur la mémoire interne de l'appareil.
Remarque: L'enregistrement des données en un point unique ne fonctionne pas lorsque le mètre est en mode Enregistrement automatique des données.
Pour visualiser manuellement les données enregistrées, affichez les mesures de niveau acoustique enregistrées du haut ou
Afficher les mesures de dose enregistrées.
Procédures de mesure d'une dose de bruit
Appuyez sur le bouton pour mettre en marche le mètre. L'écran LCD affiche le SPL (symbole du niveau de pression acoustique). Lorsque le SLM s'affiche sur la ligne inférieure, appuyez sur le bouton RÉGLAGE et appuyez sur le bouton directionnel Bas pour passer de SLM à NDM. Appuyez sur le bouton Entrée pour quitter la configuration. Appuyez sur le bouton pour activer le test par dose de bruit. Appuyez sur le bouton pour mettre en pause le test. Appuyez sur le bouton pour arrêter le test.
Appuyez sur le bouton pour faire défiler les options de test disponibles : SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, et LN95%. Appuyez sur le bouton pour visualiser la date et l'heure du début du test. Appuyez sur le bouton pour modifier la vue de l'heure à la date et revenir à l'affichage de l'heure. Le format de l'horloge est HH:MM:SS et le format de la date est YY-MM-DD.

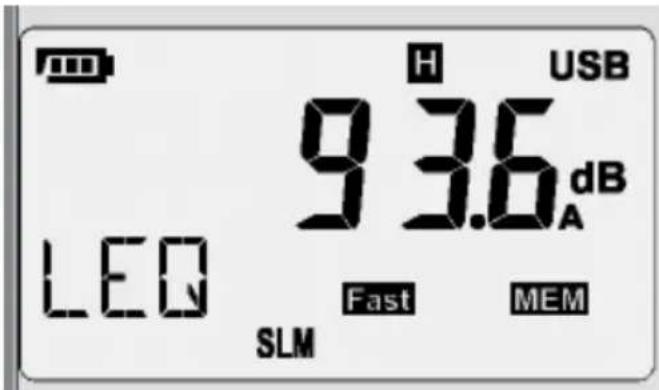

Afficher les mesures de niveau acoustique enregistrées
Pour les mesures de niveau acoustique, le SLM doit s'afficher sur la ligne inférieure. Pressez et
Maintenez enfoncé le bouton pendant plus de 1 secondes pour accéder au mode de visualisation. Utilisez les boutons et pour faire défiler les mesures.
Appuyez sur le bouton pour sélectionner les informations d'enregistrement de la dose (mode Dosimètre) : Mode Test, Heure de début, Durée du test, Durée totale de mise en pause, Heure de fin du test.
Appuyez sur le bouton pour visualiser la date de début du test, appuyez sur le bouton pour visualiser l'heure de début du test. Le format de l'horloge est HH:MM:SS et le format de la date est YY-MM-DD.
Pressez et maintenez à nouveau le bouton pendant plus de 1 seconde pour quitter le mode de visualisation des données enregistrées.

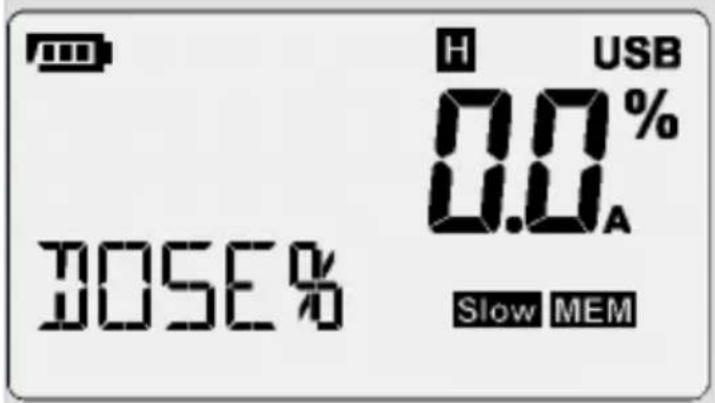

Afficher les mesures de dose enregistrées
Reportez-vous au guide d'aide du logiciel SL400.
Pour les mesures de bruit par DOSE, le SLM ne doit PAS s'afficher sur la ligne inférieure. Lorsque SLM s'affiche sur la ligne inférieure, sélectionnez le mode NDM sous le mode Paramètres.
Pressez et maintenez enfoncé le bouton KEV pendant plus de 1 seconde pour accéder au mode de visualisation.
Utilisez les boutons et pour faire défiler le journal des mesures par dose.
Appuyez sur le bouton pour sélectionner une option de test par dose : SPL, Dose%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LVAG, LN5%, LN10%, LN50%, LN90%, et LN95%.
Appuyez sur le bouton pour visualiser l'heure de début du test, appuyez sur le bouton pour visualiser la date de début du test. Le format de l'horloge est HH:MM:SS et le format de la date est YY-MM-DD.
Pressez et maintenez à nouveau enfoncé le bouton pendant plus de 1 seconde pour quitter le mode de visualisation des données enregistrées.

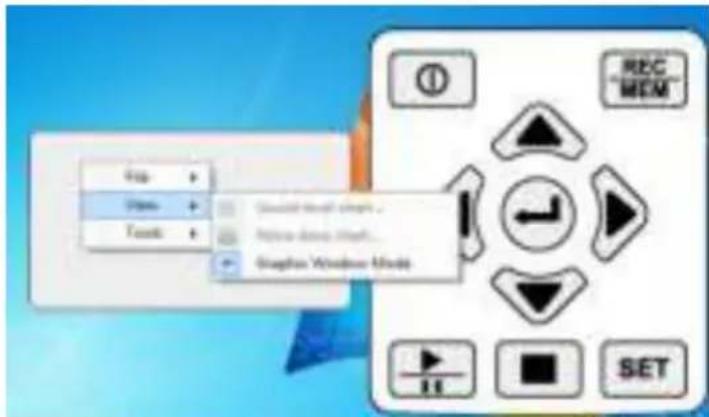

Mode fenêtre graphique
Effectuez un clic droit sur l'image et choisissez l'option visualiser, puis décochez le mode fenêtre graphique pour une vue complète.
Paramètres des mesures
| Fonction Test | Paramètre de l'écran | Explication |
| SPL | LAFp | Niveau de pression acoustique (SPL) |
| SPL | LASp | Niveau de pression acoustique (SPL) |
| SPL | LCFp | Niveau de pression acoustique (SPL) |
| SPL | LCSp | Niveau de pression acoustique (SPL) |
| SPL | LZFp | Niveau de pression acoustique (SPL) |
| SPL | LZSp | Niveau de pression acoustique (SPL) |
| Leq LAFq | Niveau continu équivalent correspondant à la durée de la mesure de la pondération A | |
| Leq LCFq | Niveau continu équivalent correspondant à la durée de la mesure de la pondération C | |
| Leq LZFq | Niveau continu équivalent correspondant à la durée de la mesure de la pondération Z | |
| SEL LAE | Niveau d'exposition sonore pondéré par la fréquence correspondant à la durée de la mesure de la pondération A | |
| SEL LCE | Niveau d'exposition sonore pondéré par la fréquence correspondant à la durée de la mesure de la pondération C | |
| SEL LZE | Niveau d'exposition sonore pondéré par la fréquence correspondant à la durée de la mesure de la pondération A | |
| Crête Lcpeak | Niveau de créée | C instantané |
Remplacement de la pile
Quand l'icône de pile (□) apparaît sur l'écran LCD, les piles doivent être remplacées. Mettez hors tension l'instrument, puis retirez le couvercle du compartiment à piles au dos de l'appareil. Retirez la pile du compartiment à pile, puis insérez-y une nouvelle pile 9 V (alcaline) en respectant la polarité. Réinstallez le couvercle du compartiment à piles.
Veuillez mettre à rebut les piles de manière responsable en respectant toutes les réglementations en vigueur. N'incinérez jamais des piles ; elles risquent d'exploser ou de fuir.
Tous les utilisateurs au sein de l'Union européenne sont légalement tenus de rapporter toutes les piles usagées à des points de collecte de leur localité ou à n'importe quel point de vente de piles!
Il est interdit de jeter cet appareil dans les ordures ménagères!
Mise au rebut : Respectez les dispositions légales en vigueur relatives à la mise au rebut de cet appareil à la fin de son cycle de vie
Nettoyage
Pour nettoyer l'instrument, utilisez un chiffon doux et sec pour éliminer la poussière du boîtier de l'appareil. Ne touchez pas le port d'entrée audio du micro. N'utilisez jamais de tissus humides, de solvants ou de liquides pour nettoyer le boîtier de l'appareil.
Considérations relatives à la pondération a, c et z
La courbe de la pondération A est fondée sur le 40 Phon Fletcher-Munson Equal Loudness Contour. Pour les évaluations du bruit portant sur les effets du bruit sur l'audition humaine, le mode de pondération A est recommandé.
Le mode de pondération C est recommandé pour la surveillance du bruit de machine (régulier, de type drone).
La pondération Z offre une réponse linéaire à des signaux qui ne sont pas traités par le filtrage de l'appareil. La pondération Z est adaptée à la surveillance de signaux électriques (signaux AC ou DC à des fins de recherche, par exemple).
Liste de sélection de normes pour les doses
OSHA La « Occupational Safety and Health Administration » américaine.
MSHA La « Mine Safety and Health Administration » américaine
DoD Department of Defense (USA) (Ministère de la Défense des États-Unis)
ACGIH La « American Conference of Governmental Industrial Hygienists » (Conference américaine des hygiénistes industriels gouvernementaux)
ISO85 European
ISO90 European
Utilisateur Paramètres définis par l'utilisateur (les paramètres peuvent être enregistrés dans un import/export de fichiers)
Données techniques
| Écran | Type LCD (la mesure maximale est de 999 999) |
| Vitesse de rafraichissement de l'écran | 1 mesure/seconde |
| Normes | CEI 61672-1-2003 Class 2 CEI 61252-1993 ANSI S1.25-1992 ANSI S1.4-1983 ANSI S1.43-1997 |
| Microphone | Microphone à condensateur Electret de 1/2 po |
| Mesures (NDM) | SPL, DOSE%, LPMAX, LPMIN, PKMAX, LEQ, SEL, LEP8, TWA8, LAVG, L5%, L10%, L50%, L90%, L95% |
| Mesures (SLM) | SPL, LEQ, SEL, PKMAX |
| Plage d'affichages | 30 dB à 90 dB (L) 50 dB à 110 dB (M) 70 dB à 140 dB (H) |
| Plage à valeur efficace principale @1 KHZ | 41 dB à 86 dB (L) 55 dB à 106 dB (M) 75 dB à 125 dB (H) |
| Mesure du niveau sonore de pondération de la valeur de crête C maximale | 90 à 143 dB |
| Plage dynamique | 60 dB |
| Précision | ±1,4 dB à 94 dB /1 KHZ |
| Mémoire interne | Données d'enregistrement MAX :10000 (NDM) ; 999,999 (SLM) |
| Pondération temporelle | Rapide, Lente, Spontanée |
| Pondération fréquentuelle | A/C/Z |
| Gamme de fréquences | 20 Hz~8 KHz |
| Heure de démarrage | <10 secondes |
| Données de batterie | 24 heures d'autonomie avec une pile alcaline de 9 V |
| Dimensions | 107(I) x 65(L) x 33(H) mm ; 4,21(I) x 2,56(L) x 1,30(H) po. |
Microphone
Diamètre: 12 pouce Tension de polarisation : 0 V - Gamme dynamique: de 25 dB à 140 dB Sensibilité: -32 ± 3 dB (250 Hz 0 dB = 1 V/Pa) - Réponse en fréquence à champ libre : ±2 dB (25 Hz ~ 12,5 kHz)
| Fréquence (kHz) | Déviation de pression |
| 0,25 | 0,0 |
| 1 | -0,1 |
| 2 | -0,5 |
| 3 | -0,6 |
| 4 | -0,9 |
| 5 | -1,2 |
| 6 | -1,7 |
| 7 | -2,2 |
| 8 | -2,8 |
| 9 | -3,3 |
| 10 | -4,1 |
| 12,5 | -6,0 |
Interface d'entrée
L'interface avant est PLT83RFR, prise d'entrée du signal
- GND
- Alimentation (+)
- N. C.
- Alimentation (-)
Spécifications environnementales
Conditions environnementales : température 23^ ± 5^ (73,4 F ± 9 F), humidité relative < 80 %.
Pour une utilisation à l'intérieur, altitude maximale 2000 m (6562 ft.) - Température de référence 23^ ± 5^ C (73,4 F ± 9 F) - Température de fonctionnement 5 à 40 °C (de 41 à 104 °F) - Humidité de fonctionnement < 80 % d'HR - Température de stockage -10 à 60 °C (de 14 à 140 °F) - Plage d'humidités de rangement 70% d'HR
Cet instrument a été conçu en conformité avec les normes EMC en vigueur, sa compatibilité a été testée en conformité avec la norme EN61326-2 (2006).
Garantie de deux ans
Teledyne FLIR garantit que cet instrument de la marque Extech est exempt de défauts de pièces et de fabrication pendant deux ans à compter de la date d'expédition (une garantie limitée de six mois s'applique aux capteurs et aux câbles). Le texte intégral de la garantie est disponible à l'adresse http://www.extech.com/support/warranties.
Services de calibration et de réparations
Teledyne FLIR propose des services de calibrage et de réparations pour les produits de la marque Extech que nous vendons. Nous proposons un calibrage traçable NIST pour la plupart de nos produits. Veuillez nous contacter pour de plus amples informations sur la disponibilité des services de calibrage et de réparations. Veuillez vous reporter aux coordonnées ci-dessous. Un calibrage doit être effectué chaque année pour vérifier les performances et la précision de l'appareil. Les spécifications du produit sont sujettes à modifications sans préavis. Veuillez visiter notre site Web pour obtenir les informations les plus récentes sur nos produits : www.extech.com.
Contactez le service d'assistance à la clientèle
Liste des numéros de téléphone du service client: https://support.flir.com/contact
Adresse électronique pour Calibration, Réparations et Retour de produits : repair@extech. com
Tous droits réservés, y compris le droit de reproduction de tout ou partie et sous quelque forme que ce soit
www.extech.com
Ce document ne contient aucune information contrôlée à l'exportation
