Caractéristique	Détails
Type de produit	Routeur
Normes Wi-Fi	802.11ac
Ports Ethernet	8 ports Gigabit Ethernet
Vitesse de transmission	Jusqu'à 1200 Mbps
Fonctionnalités de sécurité	WPA/WPA2, Firewall, VPN
Gestion à distance	Interface web, application mobile
Alimentation	Adaptateur secteur 12V/1A
Dimensions	250 x 150 x 30 mm
Poids	1.2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ER7212PC TP-LINK

Comment réinitialiser le TP-LINK ER7212PC aux paramètres d'usine ?

Pour réinitialiser le routeur, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela restaurera les paramètres d'usine.

Comment se connecter au TP-LINK ER7212PC ?

Pour vous connecter, utilisez un câble Ethernet pour relier votre ordinateur à l'un des ports LAN du routeur. Ouvrez un navigateur et entrez l'adresse IP par défaut '192.168.0.1' ou 'tplinkwifi.net' pour accéder à l'interface de gestion.

Que faire si je ne peux pas accéder à l'interface de gestion du routeur ?

Vérifiez que votre ordinateur est connecté au routeur soit par câble Ethernet soit par Wi-Fi. Assurez-vous également que les adresses IP de votre appareil et du routeur sont dans le même sous-réseau. Si le problème persiste, essayez de réinitialiser le routeur.

Comment changer le mot de passe Wi-Fi du TP-LINK ER7212PC ?

Connectez-vous à l'interface de gestion, allez dans 'Sans fil' puis dans 'Sécurité sans fil'. Vous pourrez changer le mot de passe dans le champ correspondant. N'oubliez pas de sauvegarder les modifications.

Comment mettre à jour le firmware du TP-LINK ER7212PC ?

Accédez à l'interface de gestion, allez dans 'Système' puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site officiel de TP-LINK et chargez le fichier dans l'interface.

Que faire si la connexion Internet est lente ?

Vérifiez la vitesse de votre connexion avec un test de vitesse. Redémarrez le routeur et vérifiez si la lenteur persiste. Sinon, vérifiez les appareils connectés et déconnectez ceux qui consomment beaucoup de bande passante.

Comment activer le contrôle parental sur le TP-LINK ER7212PC ?

Connectez-vous à l'interface de gestion, allez dans 'Contrôle parental'. Vous pouvez ajouter des règles pour limiter l'accès à Internet pour des appareils spécifiques à des heures définies.

Comment configurer un réseau invité sur le TP-LINK ER7212PC ?

Dans l'interface de gestion, allez dans 'Sans fil', puis 'Réseau invité'. Activez le réseau invité et définissez un mot de passe. Cela permettra aux invités de se connecter sans accéder à votre réseau principal.

Pourquoi mon routeur ne reconnaît-il pas certains appareils ?

Assurez-vous que les appareils sont compatibles avec le routeur et qu'ils sont connectés au bon réseau. Vous pouvez également essayer de redémarrer le routeur et les appareils concernés.

Comment surveiller l'utilisation des données sur le TP-LINK ER7212PC ?

Connectez-vous à l'interface de gestion, allez dans 'Statistiques de trafic' pour voir l'utilisation des données par chaque appareil connecté.

MODE D'EMPLOI ER7212PC TP-LINK

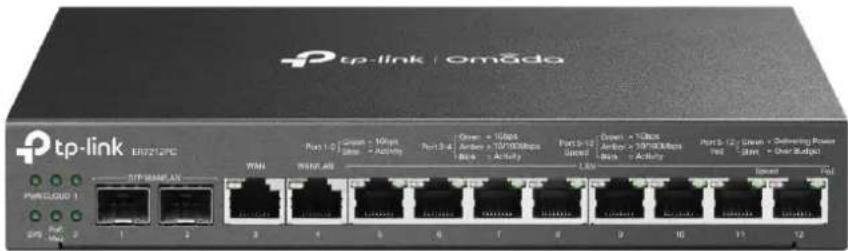

Routeur VPN Gigabit Omada 3-en-1

(Routeur + Switch PoE + Contrôleur)

MODÈLE : ER7212PC

• Processeur Dual-Core 1,2 GHz et 1 Go DDR3 pour des performances exceptionnelles • Équipé de 2 ports WAN/LAN SFP Gigabit, 1 port WAN RJ45 Gigabit, 1 port WAN/LAN RJ45 Gigabit et 8 ports LAN Gigabit
• Prend en charge la sortie PoE 8 ports 802.3af/at et le budget PoE est de 110 W • Prend en charge plusieurs protocoles VPN, y compris OpenVPN/ IPSec/ PPTP/ L2TP/ L2TP sur IPSec, aidant les utilisateurs pour établir des connexions VPN de manière plus flexible
• Le portail captif fournit une méthode pratique pour l'authentication des invités • De nombreuses fonctionnalités, notamment l'équilibrage de charge, le contrôle de la bande passante et le contrôle d'accès • La protection professionnelle contre la foudre de 4 kV maintient vos investissements aussi sûrs que possible • Conception de boîtier sans ventilateur et compacte pour un montage sur bureau et mural

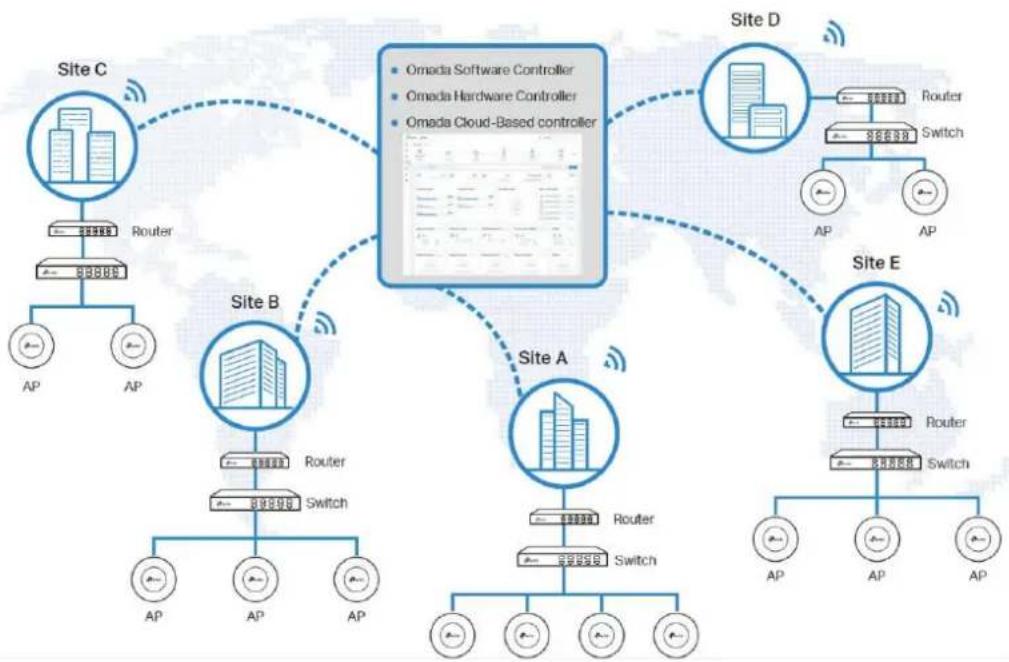

Réseau défini par logiciel (SDN) avec accès au cloud

La plate-forme Omada Software Defined Networking (SDN) intègre des périphériques réseau, notamment des points d'accès, des commutateurs et des passerelles, offrant une gestion cloud centralisée à 100 %. Omada crée un réseau hautement évolutif, le tout contrôlé à partir d'une seule interface. Des connexions sans fil et filaires transparentes sont fournies, idéales pour une utilisation dans l'hôtellerie, l'éducation, la vente au détail, les bureaux, etc.

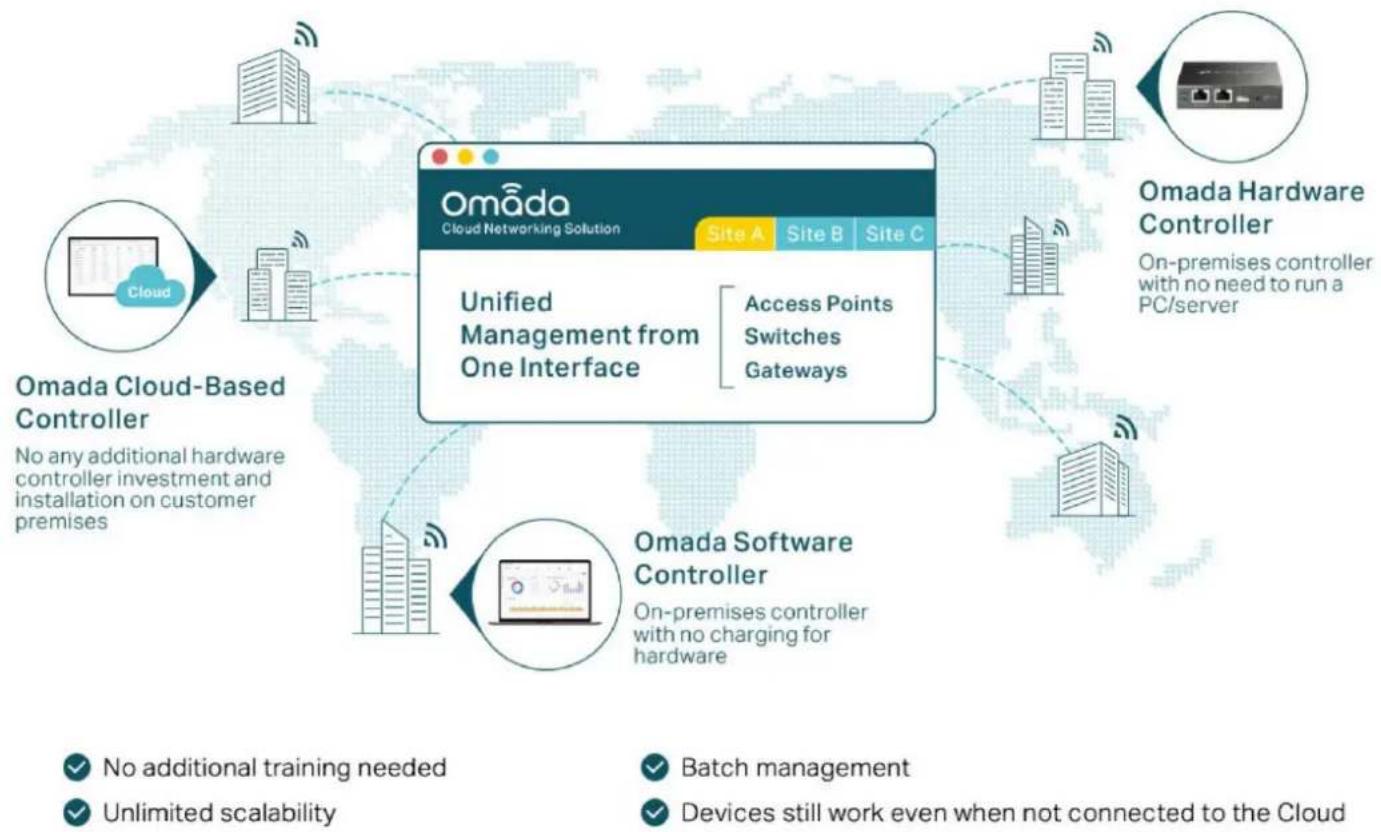

Administration cloud centralisée en toute tranquilité

Administration cloud centralisée à 100 % de l'ensemble du réseau à partir de différents sites, le tout contrôlé à partir d'une seule interface, depuis n'importe où, n'importe quand.

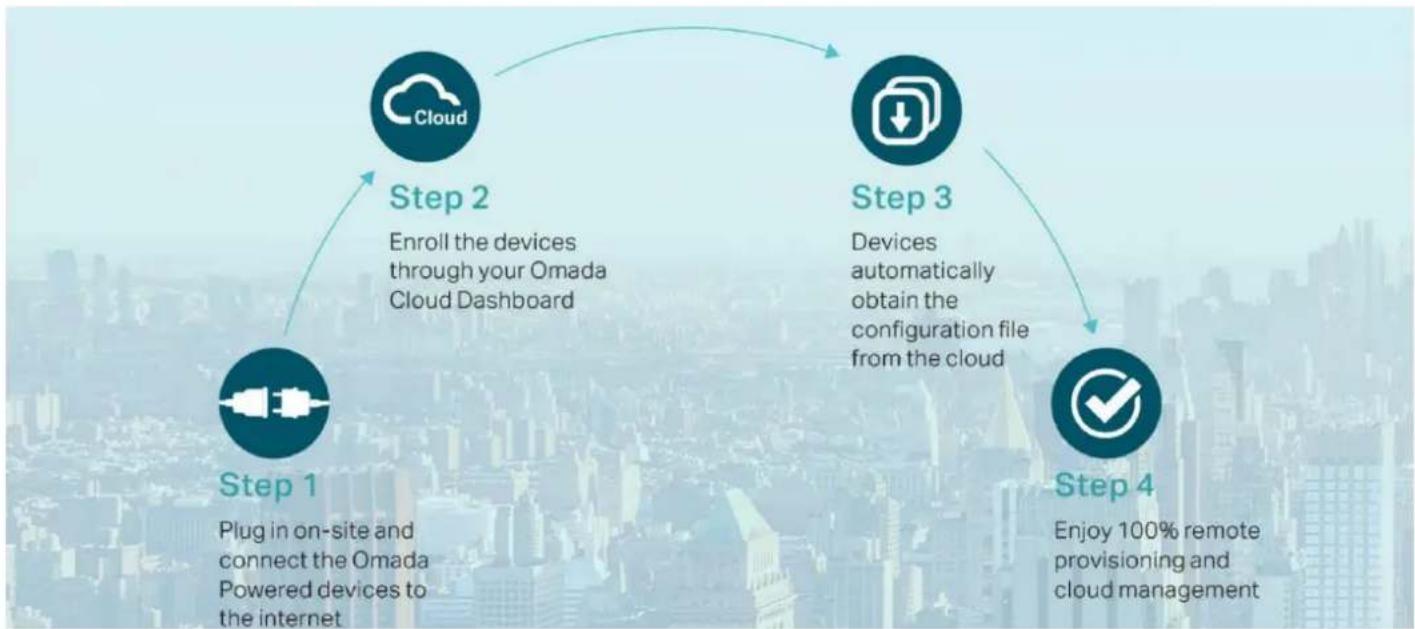

Provisionnement sans intervention pour un déploiement efficace

Le provisionnement sans contact Omada permet le déploiement et la configuration à distance de réseaux multisites, il n'est donc pas nécessaire d'envoyer un technicien pour la configuration sur site. Omada Cloud assure un déploiement efficace à moindre coût.

1. Le provisionnement sans contact est pris en charge lors de l'utilisation du contrôleur basé sur le cloud Omada

Technologie basée sur l'IA pour de meilleures performances et une maintenance facile du résea

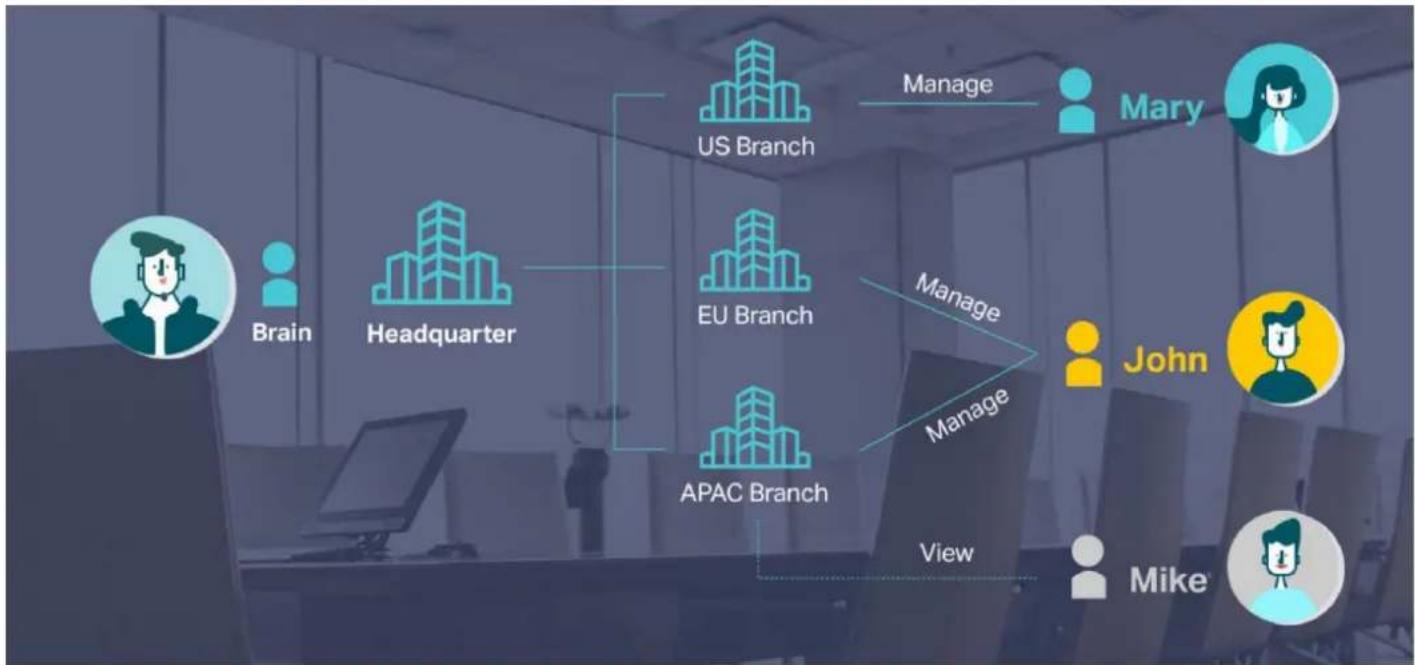

Attribuer différents rôles de gestion

L'attribution de privilèges multi-utilisateurs est disponible pour augmenter l'efficacité et la sécurité de la gestion. La gestion multi-personnes, les autorisations à plusieurs niveaux et la possibilité d'ajouter des administrateurs selon les besoins permettent une exploitation et une maintenance flexibles du réseau.


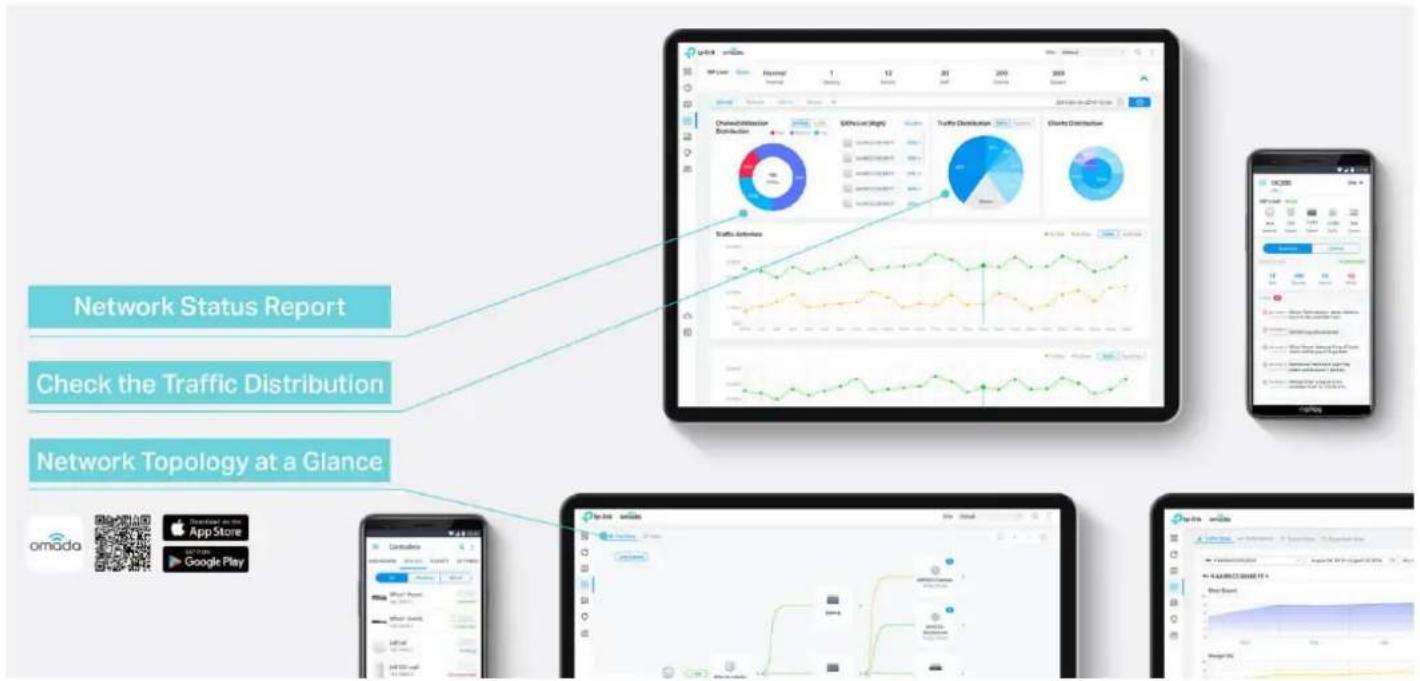

Surveillance de réseau simple et intelligente

Le tableau de bord facile à utiliser permet de voir facilement l'état de votre réseau en temps réel ; vérifier l'utilisation du réseau et la répartition du trafic ; recevoir des journaux d'état du réseau, des avertissements d'événements anormaux et des notifications ; ou même suivre les données clés pour de meilleurs résultats commerciaux. La topologie du réseau aide les administrateurs IP à voir et à dépanner rapidement la connexion en un coup d'œil.

Protection complète pour l'ensemble du réseau

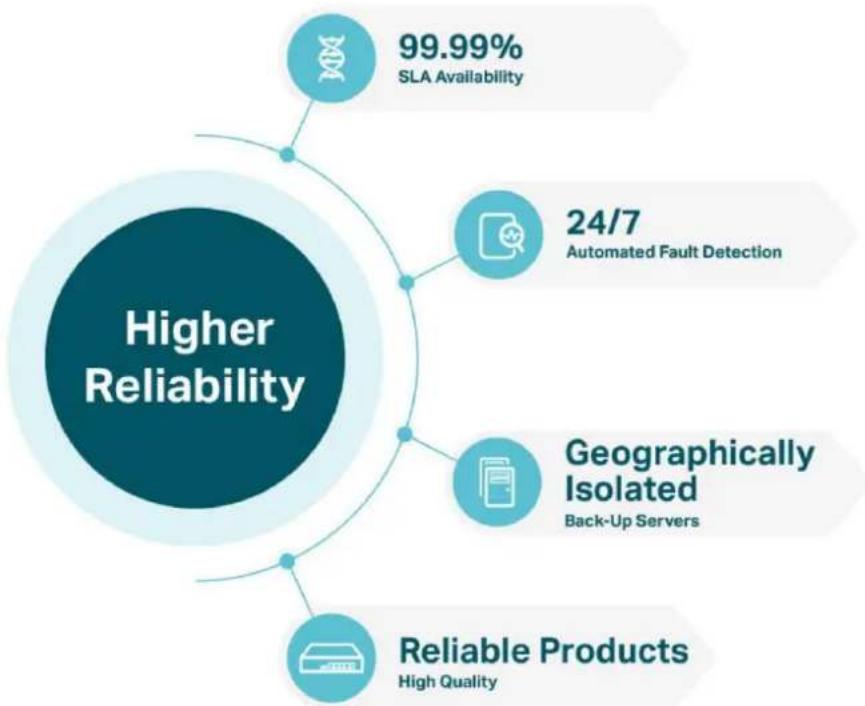

Plusieurs facteurs garantissent une plus grande fiabilité

Une plus grande fiabilité du service cloud est garantie avec une disponibilité SLA de 99,99 %, une détection automatisée des pannes 24h/24 et 7j/7, des serveurs de sauvegarde géographiquement isolés et une qualité de produit fiable. Votre réseau fonctionne même si le trafic de gestion est interrompu.

Des connexions fiables même avec des clients à haute densité

Équipés de chipsets d'entreprise, d'antennes dédiées, de fonctions RF avancées, d'une sélection automatique des canaux et d'un réglage de la puissance, les points d'accès Omada Wi-Fi 6 et Wi-Fi 5 ont des capacités de simultanéité élevées pour des performances remarquables dans des environnements à haute densité.

Modèle		ER7212PC
Image du produit
Description du produit		Routeur VPN Omada Gigabit avec ports PoE+ et capacité de contrôleur
MatérielCaractéristiques	Normes et protocoles	IEEE 802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE 802.3x, IEEE802.1q, TCP/IP, DHCP, ICMP, NAT, PPPoE, NTP, HTTP, HTTPS, DNS, IPSec, PPTP,L2TP, SNMP
	Interface	2 ports WAN/LAN SFP Gigabit1 port WAN Gigabit1 port LAN/WAN Gigabit8 ports LAN Gigabit
	Média réseau	10BASE-T : Câble UTP catégorie 3, 4, 5 (Max 100 m)EIA/TIA-568 100 Ω STP (Max 100 m)100BASE-TX : UTP catégorie 5, câble 5e (Max 100 m)EIA/TIA-568 100 Ω STP (Max 100 m)1000BASE-T : Câble UTP catégorie 5, 5e, 6 (Max 100 m)
	Bouton	Bouton de réinitialisation
	Source de courant	Adaptateur 53.5VDC/2.43A
	Éclat	8 Mo Nor + 4 Go EMMC
	DRACHME	1 Go DDR3
	PoE	Sortie PoE+ 8 ports, budget PoE 110 W
	Protection contre les surtensions	Protection contre les surtensions 4 kV
	Dimensions (L x P x H)	226 × 131 × 35 mm
	Verteur	Sans verticateur
	Matériaux du boîtier	Acier
	Installation	Bureau/mural
Prise en charge du SDN	Logiciel de contrôleur intégré	Découverte automatique des appareilsSurveillance intelligente du réseauAvertissements d'événements anormauxConfiguration unifiéeCalendrier de redémarrageConfiguration du portail captifGestion jusqu'à 1 routeur, 2 commutateurs et 10 EAP
Performance	Session simultanée	24 980
	Nouvelles sessions/seconde	1 900
	Débit NAT IP statique (téléchargement / Télécharger)	935,5 Mbit/s / 942,1 Mbit/s
	Débit NAT DHCP (Téléchargement / Télécharger)	940,2 Mbit/s / 941,7 Mbit/s
	Débit NAT PPPoE (Téléchargement / Télécharger)	913,1 Mbit/s / 935,2 Mbit/s
	Débit NAT L2TP (téléchargement / Télécharger)	545,0 Mbit/s / 912,7 Mbit/s
Performance	Débit NAT PPTP (Téléchargement / Télécharger)	523,0 Mbit/s / 912,8 Mbit/s
	Taux de transfert de paquets de 66 octets (Charger télécharger)	154 069 pp / 156 977 pp
	Taux de transfert de paquets de 1 518 octets (Charger télécharger)	81 193 pps / 81 193 pps
	Débit VPN IPSec (AES256)	168,5 Mbit/s
	OpenVPN	34 Mbit/s
	Débit VPN L2TP	Non chiffré: 845,3 Mbps Crypté : 333,2 Mbps Non crypté : 1012,6 Mbps Chiffré : 401,4 Mbps
	Débit VPN PPTP	I.P statique
Les fonctions de base	Type de connexion WAN	IP dynamiquePPPoEPPTPL2TPServeur DHCP
	DHCP	Réservation d'adresse DHCPInterfaces multi-IPDHCP multi-réseauxProxy IGMP v2/v3
	IPTV	√
	IPv6	VLAN 802.1Q
	VLAN	Équilibrage de charge intelligent Routage optimisé
Transmission	Équilibre de charge	pour les applicationsSauvegarde de lienDétection en ligneNAT multi-réseaux
	NAT	Serveur virtuelNAT-DMZALG FTP/H.323/SIP/IPSec/PPTPUPnPRoutine statique
	Routage	Routage de stratégieLimite de session basée sur IP
	Limite de session	Contrôle de la bande passante basé sur IP
	Contrôle de bande passante	20 tunnels VPN IPSec
VPN	VPN IPsec	LAN à LAN, Client à LAN Mode de négociationprincipal et agressif Algorithme de chiffrementAES128, AES192, AES256 IKE v1/v2Algorithme d'authentification SHA1, SHA2 TraverséeNAT (NAT-T) Détection des pairs morts (DPD) Secretde transmission parfait (PFS) Serveur VPN PPTPClient VPN PPTP (10)116 tunnelsPPTP avec cryptage MPPE
	VPN PPTP
VPN	VPN L2TP	Serveur VPN L2TPClient VPN L2TP (10)116 tunnelsL2TP sur IPSec
	OpenVPN	Serveur OpenVPNClient OpenVPN (10)116 tunnels OpenVPN
Sécurité	Défense d'attaque	Défense contre les inondations TCP/UDP/ICMPBloquer l'analyse TCP (Stealth FIN/Xmas/Null)Bloquer le ping du WAN
	Filtration	Filtrage d'URL
	Contrôle d'accès	Contrôle d'accès basé sur IP source/destination
Authentification	Authentification Web	Pas d'authentificationMot de passe simplePoint d'accès (Utilisateur local/Voucher/SMS/Rayon)Serveur de rayon externeServeur de portail externeFacebook
La gestion	Service	DNS dynamique (Dyndns, No-IP)
	Entretien	Interface de gestion WebGestion à distanceConfiguration de l'exportation et de l'importationSNMP v1/v2c/v3Prise en charge de Syslog
Les autres	Certificat	CE, FCC, RoHS
	Contenu du colis	ER7212PC, adaptateur secteur, cordon d'alimentation, guide d'installation rapide
	Configuration requise	Microsoft Windows 98SE, NT, 2000, XP, VistaTM ou Windows 7/8/8.1/10MAC OS, NetWare, UNIX ou Linux
	Environnement	Température de fonctionnement: 0 °C à 45 °CTempérature de stockage: -40 °C à 70 °CHumidité de fonctionnement: 10 % à 90 % sans condensation Humidité de stockage: 5 % à 90 % sans condensation
Routeur hôte
Modèle	La description
ER7212PC	Routeur VPN Omada Gigabit avec ports PoE+ et capacité de contrôleur

Modules SFP
Modèle	La description
TL-SM311LS	Module Gigabit SFP, monomode, interface LC, jusqu'à 20 km de distance
TL-SM311LM	Module Gigabit SFP, multimode, interface LC, jusqu'à 550 m de distance
TL-SM321A	Module SFP bidirectionnel Gigabit WDM, monomode, connecteur LC, TX : 1 550 nm/RX : 1 310 nm, 20 km
TL-SM321A-2	Module SFP bidirectionnel Gigabit WDM, monomode, connecteur LC, TX : 1550 nm/RX : 1310 nm, 2 km
TL-SM321B	Module SFP bidirectionnel Gigabit WDM, monomode, connecteur LC, TX : 1310 nm/RX : 1550 nm, 20 km
TL-SM321B-2	Module SFP bidirectionnel Gigabit WDM, monomode, connecteur LC, TX : 1310 nm/RX : 1550 nm, 2 km

Modules SFP RJ45
Modèle	Description
TL-SM331T	Module SFP RJ45 1000BASE-T
