Type de produit	Alimentation sans interruption (ASI) en ligne double conversion
Marque	APC
Modèle	Smart-UPS Ultra SRTL2K2RM1UC
Dimensions (L x P x H)	Environ 43 x 60 x 8 cm (format rack 2U)
Poids	Approximativement 25 kg
Puissance de sortie	2000 VA / 2000 W
Tension d'entrée	Monophasé 230 V CA (plage 160-275 V)
Tension de sortie	230 V CA (sinusoïdale pure)
Fréquence	50/60 Hz (auto-détection)
Type de batterie	Lithium-ion, remplaçable à chaud
Autonomie typique	Environ 5 à 10 minutes à pleine charge (selon la charge réelle)
Temps de recharge	Moins de 2 heures (batterie Li-ion)
Connectivité	Ethernet (SmartConnect), USB, ports de communication DB9, slot pour carte SNMP
Fonctions principales	Protection contre les surtensions, régulation de tension (AVR), filtrage du bruit, gestion à distance via EcoStruxure
Affichage	Écran LCD tactile couleur avec indicateurs d'état
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux. Vérifier les filtres à air (si présents) tous les 6 mois.
Sécurité	Protection contre les courts-circuits, surcharge, surchauffe, et décharge profonde de la batterie.
Pièces détachées et réparabilité	Batterie remplaçable à chaud par utilisateur. Autres pièces : ventilateurs, modules de puissance (réparation par technicien agréé).
Informations générales	Garantie standard de 3 ans. Compatible avec le portail Web EcoStruxure Ready Smart-UPS.

FOIRE AUX QUESTIONS - SmartUPS Ultra SRTL2K2RM1UC APC

Que faire si l'UPS ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché sur une prise secteur active. Si l'UPS reste éteint, appuyez sur le bouton ON situé à l'avant. Si le problème persiste, contactez le support APC.

Comment remplacer la batterie ?

L'UPS accepte le remplacement à chaud de la batterie. Ouvrez le panneau avant, débranchez le connecteur de la batterie usagée, retirez-la et insérez la nouvelle batterie de référence APC (ex. APCRBC145). Rebranchez le connecteur et refermez le panneau.

Quelle est l'autonomie maximale de l'UPS ?

L'autonomie dépend de la charge connectée. Pour une charge de 500 W, elle peut atteindre environ 20 minutes. À pleine charge (2000 W), l'autonomie est d'environ 5 minutes. Utilisez le logiciel PowerChute pour estimer précisément l'autonomie.

Puis-je connecter l'UPS à mon réseau ?

Oui, l'UPS dispose d'un port Ethernet SmartConnect et d'un slot pour carte SNMP. Vous pouvez ainsi surveiller et gérer l'UPS à distance via le portail EcoStruxure ou un système NMS.

Que signifie l'alarme sonore continue ?

Une alarme sonore continue indique généralement une surcharge de l'UPS ou une batterie défectueuse. Débranchez immédiatement les équipements non essentiels et vérifiez l'état de la batterie via l'écran LCD.

Comment configurer l'arrêt automatique des serveurs ?

Installez le logiciel APC PowerChute sur vos serveurs. Connectez l'UPS à ces serveurs via USB ou réseau. Dans le logiciel, paramétrez un seuil de batterie faible (ex. 20 %) pour déclencher un arrêt gracieux du système d'exploitation.

L'UPS est-il compatible avec un groupe électrogène ?

Oui, l'UPS tolère les variations de tension et de fréquence typiques des groupes électrogènes. Il peut basculer sur batterie si la qualité de l'alimentation se dégrade. Il est recommandé d'utiliser une plage de tension d'entrée élargie (paramétrable).

Comment interpréter les voyants lumineux ?

L'écran LCD tactile affiche l'état détaillé. En mode normal, le voyant vert est allumé. Un voyant orange indique une alarme mineure (batterie faible, surcharge légère). Un voyant rouge signale une alarme critique (batterie défaillante, surcharge importante).

Puis-je utiliser l'UPS sans batterie ?

Non, l'UPS a besoin de la batterie pour fonctionner correctement. Même en mode bypass, la batterie est nécessaire pour la régulation et la protection. En l'absence de batterie, l'UPS ne démarrera pas.

Où trouver la notice complète de l'UPS ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également la télécharger depuis le portail d'assistance APC (www.apc.com/support).

MODE D'EMPLOI SmartUPS Ultra SRTL2K2RM1UC APC

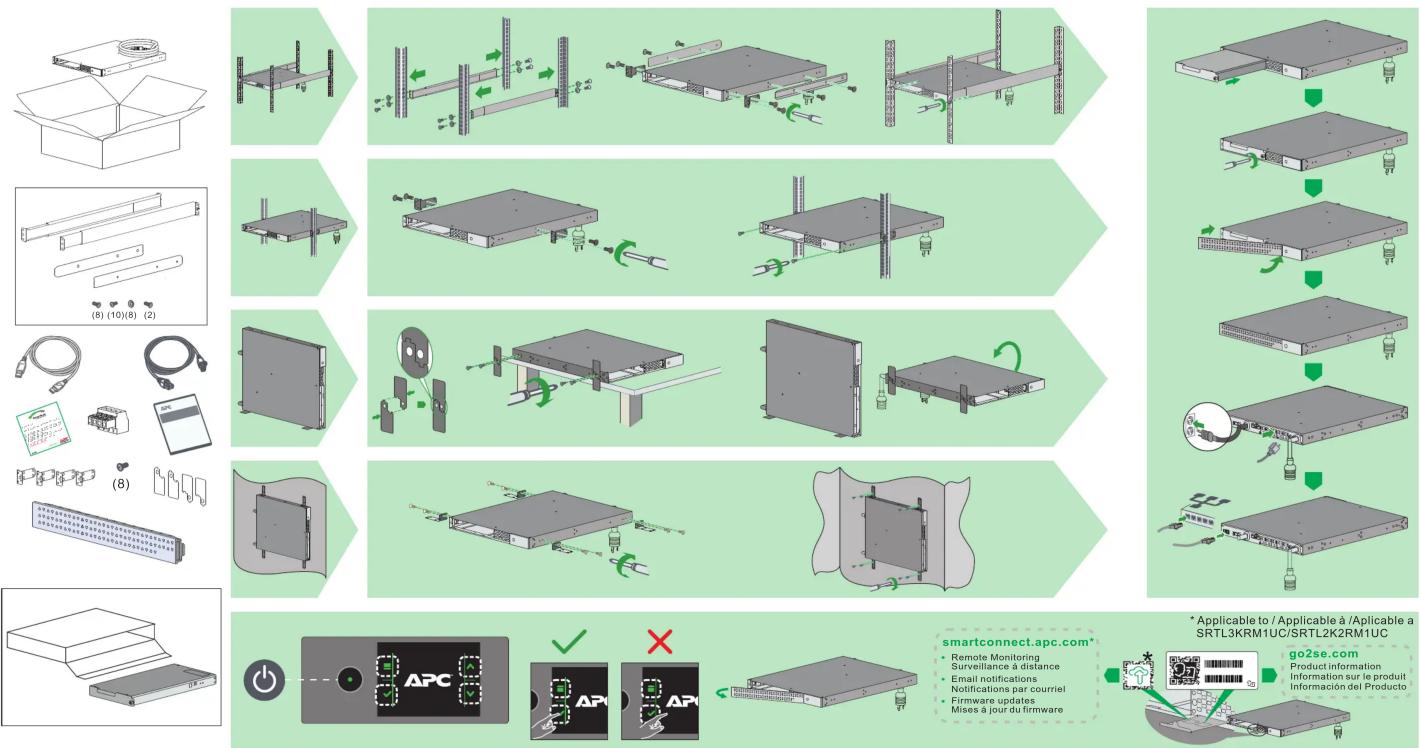

Quick G / Guide d'installation rapideInstallatio denui

APC Smart-UPS Ultra SRTL3KRM1UC/SRTL3KRM1UNC/SRTL2K2RM1UC/SRTL2K2RM1UNC

Life Is On

Schneider Electric

* Applicable to / Applicable à / Applicable a SRTL3KRM1UC/SRTL2K2RM1UC

Les conditions d'utilisation du portail Web EcoStruxure™ Ready Smart-UPS™ et la politique de confidentialité de Schneider Electric sont disponibles sur smartconnect.apc.com

© 2021 Schneider Electric. Tous les droits sont réservés. Schneider Electric, Life is On | Schneider Electric, le logo Schneider Electric, APC, le logo APC, Smart-UPS, EcoStruxure et SmartConnect sont des marques commerciales de Schneider Electric SE, de ses filiales ou de ses sociétés affiliées. Toutes les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
