EASY VIEW Camera 4k ePTZ - Système de vidéo conférence Legamaster - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de vidéoconférence avec caméra ePTZ 4K
Marque	Legamaster
Modèle	EASY VIEW Camera 4k ePTZ
Résolution vidéo	4K Ultra HD
Fonctions ePTZ	Pan/Tilt (rotation continue), zoom numérique, cadrage automatique
Connectivité	USB 3.0 (Connecteur USB-B)
Commandes	Télécommande infrarouge, menus OSD
Préréglages de position	3 positions préréglées (enregistrables, rappelables, supprimables)
Formats de compression vidéo	MJPG, YUY2, NV12, H264
Réglages d'exposition	Auto, Manuel, Priorité obturateur, Priorité luminosité, EV, BLC, Anti-scintillement (50/60 Hz), Limite de gain, DRC
Réglages de couleur	Balance des blancs (Auto, Manuel, One Push, température de couleur), Saturation, Chroma, RG/BG, Gain R/B
Réglages d'image	Luminosité, Contraste, Netteté, Flip horizontal/vertical, Mode N&B
Réduction de bruit	2D (Auto, 1-7), 3D (1-8)
Alimentation	Via USB 3.0 (5 V, non spécifié en détail) ou adaptateur secteur (non fourni)
Dimensions (approx.)	200 mm x 150 mm x 150 mm (estimation)
Poids (approx.)	1,5 kg (estimation)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec ; utiliser un détergent doux si nécessaire. Ne pas utiliser de nettoyants agressifs.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Ne pas ouvrir l'appareil. Confier l'entretien à un technicien qualifié.
Pièces détachées et réparabilité	Pièces non disponibles pour l'utilisateur. Toute réparation doit être effectuée par un professionnel.
Accessoires inclus	Télécommande IR, câble USB 3.0, manuel d'utilisation

FOIRE AUX QUESTIONS - EASY VIEW Camera 4k ePTZ Legamaster

Comment enregistrer une position préréglée avec la télécommande ?

Appuyez longuement (3 à 5 secondes) sur l'une des touches numériques 1, 2 ou 3 pour enregistrer la position actuelle. Un appui court (1 seconde) rappelle la position, et un appui long (5 secondes) la supprime.

Comment connecter la caméra à un ordinateur ?

Utilisez le câble USB 3.0 fourni. Branchez le connecteur USB-B sur la caméra et l'autre extrémité sur un port USB 3.0 de votre ordinateur. La caméra devrait être automatiquement reconnue comme périphérique vidéo.

Que faire si l'image vidéo ne s'affiche pas ?

Vérifiez que le câble USB est correctement branché et que le voyant d'alimentation est allumé. Redémarrez l'ordinateur et la caméra. Assurez-vous que la caméra est bien reconnue par le système d'exploitation (pilotes). Testez avec un autre câble ou port USB si possible.

Comment régler l'exposition en mode manuel ?

Accédez au menu OSD via la télécommande (touche MENU). Sélectionnez EXPOSITION puis choisissez le mode Manuel. Vous pourrez alors régler la vitesse d'obturation (de 1/30 à 1/10000) et d'autres paramètres comme le gain ou la limitation de gain.

Comment activer le cadrage automatique (Auto Framing) ?

Sur la télécommande, appuyez sur la touche dédiée (non identifiée dans la notice mais vraisemblablement une touche avec un symbole de cadre). Vous pouvez aussi l'activer via le menu OSD si l'option est disponible dans les réglages système.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et sec pour essuyer l'objectif. Si nécessaire, humidifiez légèrement le chiffon avec un détergent doux (comme du savon liquide dilué). N'utilisez jamais de produits abrasifs ou corrosifs pour éviter de rayer l'objectif.

Comment résoudre un scintillement de l'image ?

Vérifiez la qualité du câble USB et sa connexion. Dans le menu d'exposition, réglez l'anti-scintillement (Flicker) sur 50 Hz ou 60 Hz selon la fréquence du réseau électrique de votre région. Si le problème persiste, essayez de changer la source d'éclairage.

Puis-je utiliser la caméra sans télécommande ?

La télécommande est nécessaire pour accéder aux menus OSD et à la plupart des réglages. Sans elle, vous ne pouvez que brancher la caméra via USB et utiliser les fonctions de base reconnues par votre ordinateur (image par défaut). Pour modifier les paramètres, la télécommande est indispensable.

Quels sont les formats de sortie vidéo supportés ?

La caméra supporte les formats de compression MJPG, YUY2, NV12 et H264. Vous pouvez sélectionner le format souhaité dans le menu OSD sous les réglages système.

Comment restaurer les paramètres d'usine ?

Accédez au menu OSD, sélectionnez RESTAURER PAR DÉFAUT, puis choisissez OUI. Notez que l'adresse de la caméra (si différente de 1) sera réinitialisée à 1 ; vous devrez alors changer l'adresse de la télécommande en appuyant sur la touche numérique 1.

MODE D'EMPLOI EASY VIEW Camera 4k ePTZ Legamaster

Attention

Ce manuel présente en détail les fonctions, l'installation et le fonctionnement de cet appareil. Veuillez lire attentivement ce manuel avant l'installation et l'utilisation.

1. Précautions à prendre

1.1 Évitez d'endommager le produit en raison d'une forte pression, de fortes vibrations ou d'une immersion pendant le transport, le stockage et l'installation.

1.2 N'exposez pas le produit à la pluie ou à l'humidité.

1.3 Pour éviter tout risque d'électrocution, n'ouvrez pas l'appareil. L'installation et la maintenance ne doivent être effectuées que par des techniciens qualifiés.

1.4 N'utilisez pas le produit au-delà des spécifications de température, d'humidité ou d'alimentation électrique indiquées.

1.5 Pour nettoyer l'objectif de l'appareil, essuyez-le avec un chiffon doux et sec. Si nécessaire, essuyez-le doucement avec un détergent doux. N'utilisez pas de détergents forts ou corrosifs pour éviter de rayer l'objectif et d'affecter la qualité de l'image.

1.6 Ce produit ne contient aucune pièce pouvant être entretenue par les utilisateurs eux-mêmes. Tout dommage causé par le démontage du produit par l'utilisateur sans autorisation n'est pas couvert par sa garantie.

2. Sécurité électrique

L'installation et l'utilisation de ce produit doivent être strictement conformes aux normes de sécurité électrique locales.

3. Installer

3.1 Ne pas faire tourner violemment la tête de la caméra, sous peine de provoquer une défaillance mécanique interne. 3.2 Ce produit doit être placé sur un bureau stable ou toute autre surface horizontale. Ne pas installer le produit en oblique, sinon il pourrait afficher une image inclinée. 3.3 Assurez-vous qu'il n'y a aucun obstacle dans la zone de rotation du support. 3.4 Ne mettez pas le produit sous tension avant d'avoir terminé l'installation.

4. Interférences magnétiques

Les champs électromagnétiques à des fréquences spécifiques peuvent affecter l'image vidéo. Ce produit est de classe A. Il peut provoquer des interférences radio dans les applications domestiques. Des mesures appropriées sont nécessaires.

TABLE des matières

01 DÉTAILS DE LA CAMÉRA 4 1.1 ACCESSOIRES INCLUS 4 02 TÉLÉCOMMANDE 4 03 UTILISATION DE LA CAMÉRA 5 3.1 CONNEXION DE LA CAMÉRA 5 3.2 APPLICATION 5 3.3 INTRODUCTION AU MENU 7 3.3.1 MENU PRINCIPAL 7 04 ENTRETIEN ET DÉPANNAGE 11 4.1 MAINTENANCE DES CAMÉRAS 11 4.2 DÉPANNAGE 11

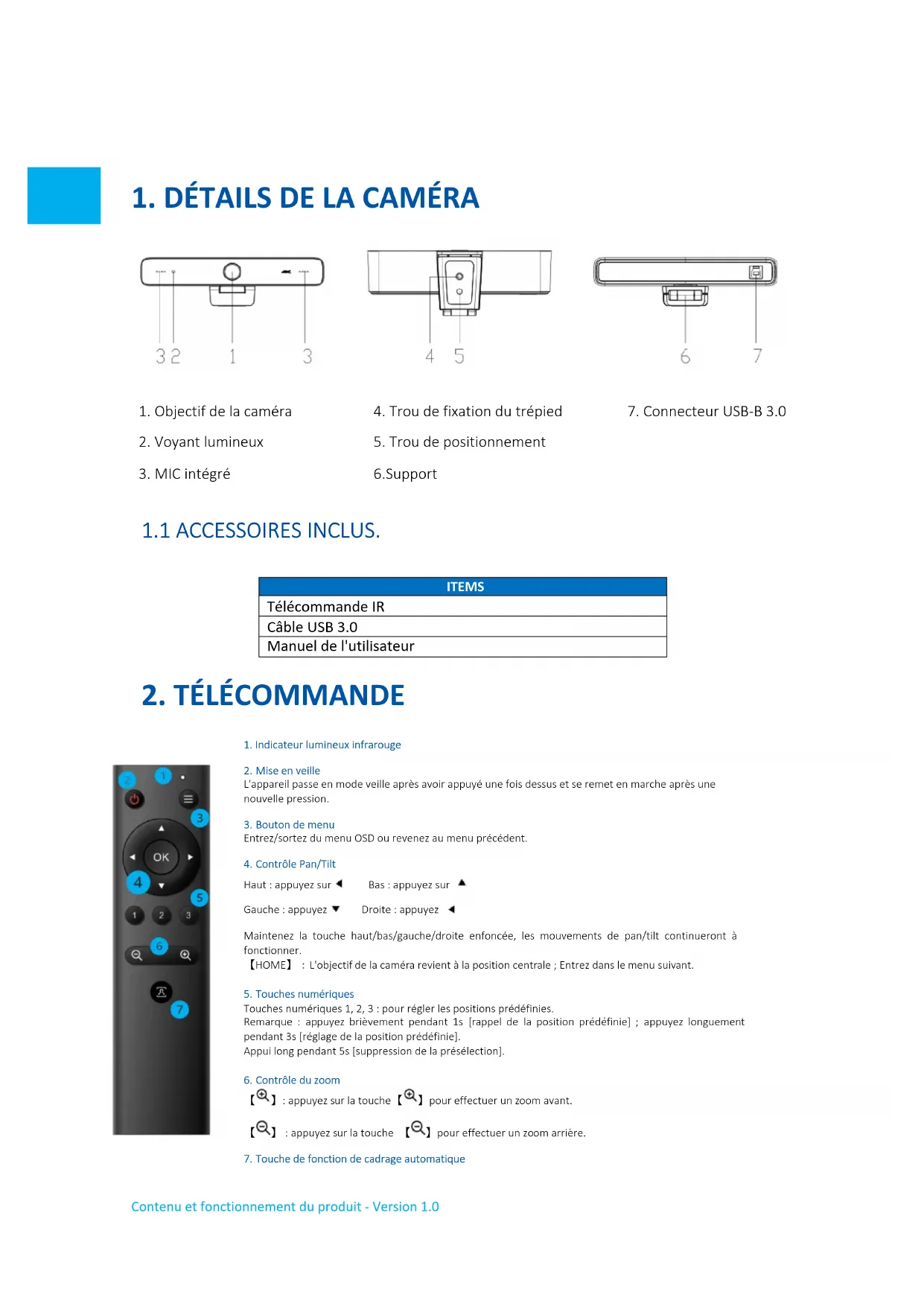

1. Détails de la caméra

3 2 1 3

1. Objectif de la caméra
2. Voyant lumineux
3. MIC intégré

4 5

1. Trou de fixation du trépied
2. Trou de positionnement 6. Support

6 7

1. Connecteur USB-B 3.0

ITEMS

Télécommande IR

Câble USB 3.0

Manuel de l'utilisateur

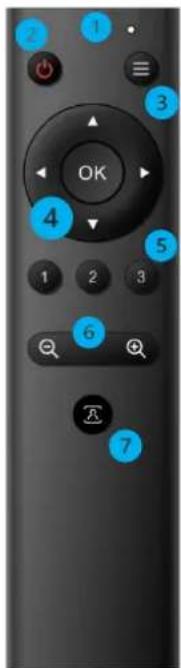

2. Télécommande

1. Indicateur lumineux infrarouge
2. Mise en veille

L'appareil passe en mode veille après avoir appuyé une fois dessus et se remet en marche après une nouvelle pression.

1. Bouton de menu

Entrez/sortez du menu OSD ou revenez au menu précédent.

1. Contrôle Pan/Tilt

Haut : appuyez sur

Bas : appuyez sur ▲

Gauche : appuyez

Droite : appuyez

Maintenez la touche haut/bas/gauche/droite enfoncée, les mouvements de pan/tilt continueront à fonctionner.

HOME : L'objectif de la caméra revient à la position centrale ; entrez dans le menu suivant.

1. Touches numériques

Touches numériques 1, 2, 3 : pour régler les positions prédéfinies.

Remarque : appuyez brièvement pendant 1s [rappel de la position prédéfinie] ; appuyez longuement pendant 3s [réglage de la position prédéfinie],

Appui long pendant 5s [suppression de la présélection].

1. Contrôle du zoom

: Appuyez sur la touche

pour effectuer un zoom avant.

: appuyez sur la touche

pour effectuer un zoom arrière.

1. Touche de fonction de cadrage automatique

OK 1 2 3 4 5 6 7

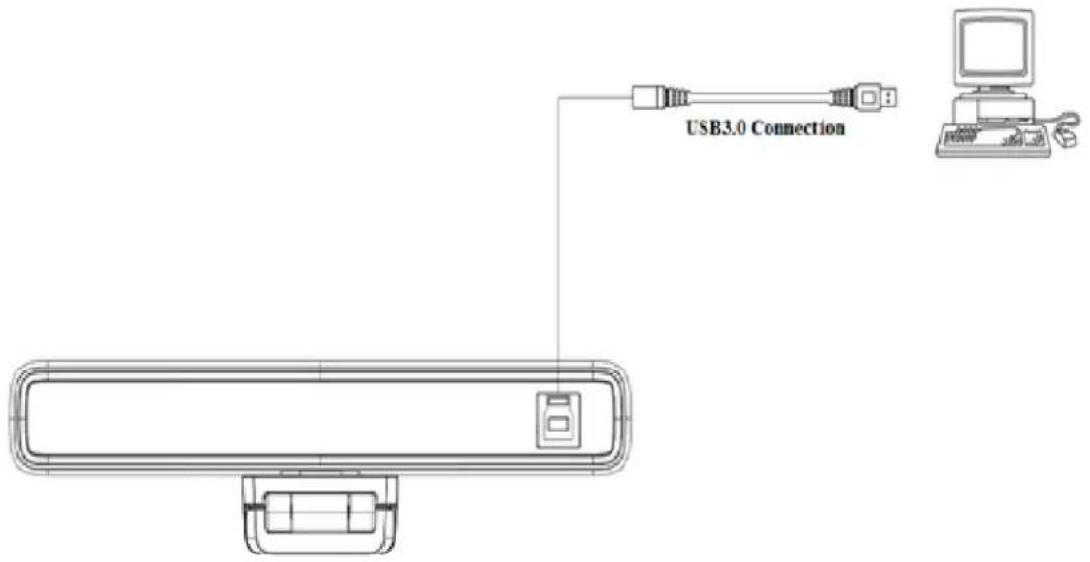

3.1 Connexion de la caméra

USB3.0 Connection

3.2 Application

1. Dans ce manuel, "appuyer sur la touche" fait référence à un clic plutôt qu'à une pression longue, et une note spéciale sera donnée si une pression longue de plus d'une seconde est nécessaire.
2. Lorsqu'une combinaison de touches est nécessaire, faites-la dans l'ordre. Par exemple, "*+#+F1" signifie qu'il faut d'abord appuyer sur "*", puis sur "#" et enfin sur "F1".

L'indicateur lumineux infrarouge

1. Clignotant (rouge) : Envoi d'instructions
2. Pas de clignotement: ne pas envoyer d'instructions

2) Veille, réglage du menu

1. Bouton de veille : allumer ou éteindre l'image de la caméra.
2. Touche Menu : appeler le menu OSD de la caméra.

3) Contrôle Pan/Tilt

Rotation vers le haut : appuyez sur ▲

Rotation vers le bas : appuyez sur ▼

Rotation vers la gauche : appuyez sur la touche ◀

Rotation vers la droite : appuyez sur la touche [▶]

Position centrale : appuyez sur OK

Appuyez longuement sur les boutons de rotation vers le haut, le bas, la gauche et la droite, il continuera à tourner de lent à rapide jusqu'à la fin de la course; relâchez-le à mi-chemin pour arrêter la rotation.

Préparation de la position, appel, suppression

1. Enregistrez la position préréglée : Appuyez longuement (dans les 3s-5s) sur l'une des touches 1 à 3, et une position préréglée correspondant à la touche numérique sera sauvegardée.
2. Appeler la position préréglée : appuyez directement sur les touches numériques 1 à 3 pour appeler la position préréglée enregistrée.
3. Supprimer une position prédéfinie : Appuyez longuement (5s) sur l'une des touches 1 à 3 pour supprimer une position prédéfinie enregistrée correspondant à la touche numérique.

Remarque : Si la touche numérique n'est pas préréglée, elle n'est pas valide.

5) Contrôle du zoom

1. Zoom avant : appuyez sur la touche ⊕
2. Zoom arrière : appuyez sur la touche ⊖
3. Si vous appuyez longuement sur ces deux touches, le zoom avant/arrière se poursuit ; relâchez-les à mi-course pour arrêter le zoom.

Activation/désactivation de la fonction de cadrage automatique

Activez/désactivez la fonction de cadrage automatique

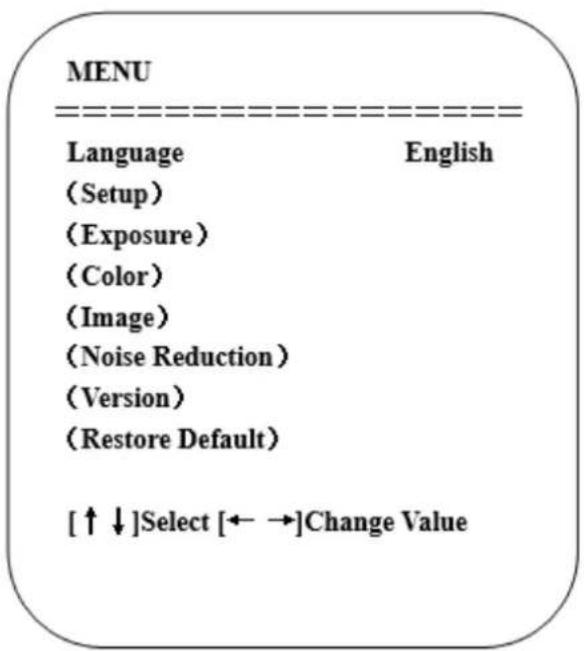

Appuyez sur la touche MENU sous MJPG, YUY2, NV12 ou H264 compression encoding format output pour afficher le menu, en utilisant la flèche de défilement pour pointer ou mettre en évidence les éléments sélectionnés.

Appuyez sur les touches [←→] pour sélectionner une langue.

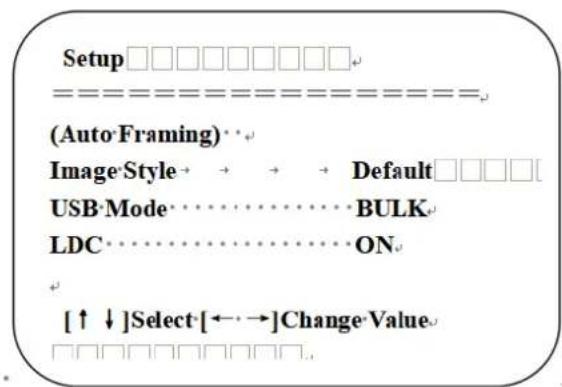

Réglage du système

Déplacez le pointeur sur (Setup) dans le menu principal, cliquez sur la touche HOME et entrez dans le (System Setting) comme indiqué ci-dessous:

Style d'image: par défaut / standard / clair / lumineux / doux peut être réglé.

Zoom intelligent: activé / désactivé

LDC: On/OFF

Réglage de l'exposition

Déplacez le pointeur sur EXPOSITION dans le menu principal, cliquez sur le bouton HOME et entrez dans le (EXPOSURE SET) comme suit:

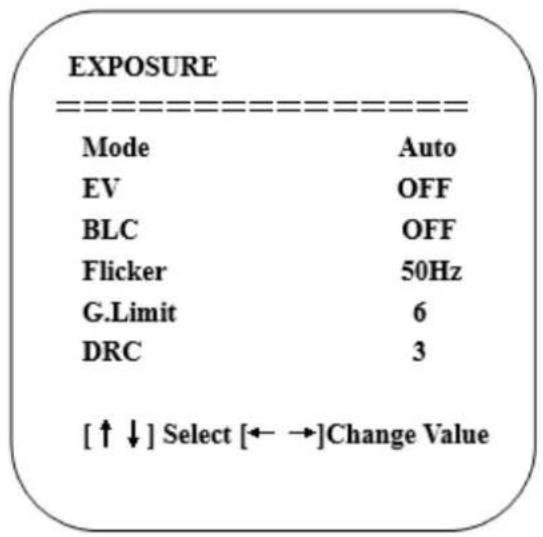

EXPOSURE Mode Auto EV OFF BLC OFF Flicker 50Hz G.Limit 6 DRC 3 [↑↓] Select [←→]Change Value

Mode: Auto, Manuel, Priorité à l'obturateur et Priorité à la luminosité.

EV: On/Off (uniquement disponible en mode automatique)

Niveau de compensation: -7~7 (uniquement disponible en mode automatique lorsque EV est activé)

BLC: ON/OFF pour les options (uniquement disponible en mode auto)

Anti-scintillement: OFF/50Hz/60Hz pour les options (uniquement disponible en mode Auto/Priorité iris/Priorité luminosité)

Limite de gain: 0\~15 (disponible uniquement en mode Auto/Priorité Iris/Priorité luminosité)

WDR: Off, 1\~8

Priorité à l'obturateur:

1/30, 1/50, 1/60, 1/90, 1/100, 1/120, 1/180, 1/250, 1/350, 1/500, 1/1000, 1/2000, 1/3000, 1/4000, 1/6000, 1/10000 (disponible uniquement en mode Manuel et Priorité à l'obturateur)

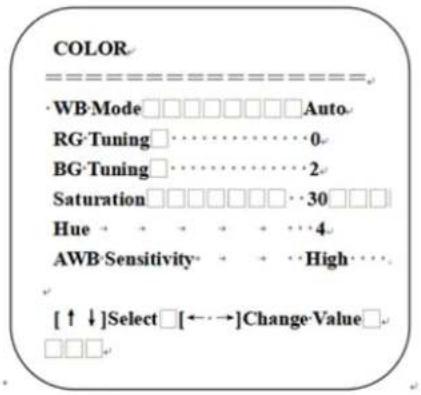

Couleur

Déplacez le pointeur sur le (COULEUR) dans le menu principal, cliquez sur le HOME et entrez dans le (sous-menu COULEUR) comme suit :

Mode WB : Auto, Manuel, One Push, température de couleur spécifiée

Saturation : 0-50

Sensibilité AWB : élevée/moyenne/basse (uniquement disponible en mode automatique)

Chroma:0\~8

RG Tuning : -10 - 10

Accord BG : -10 - 10

Gain rouge : 0-255

Gain bleu : 0-255

Température de couleur : 2400K~7100K

Déplacez le pointeur sur le (IMAGE) dans le menu, cliquez sur le HOME et entrez dans le (sous-menu IMAGE) comme suit:

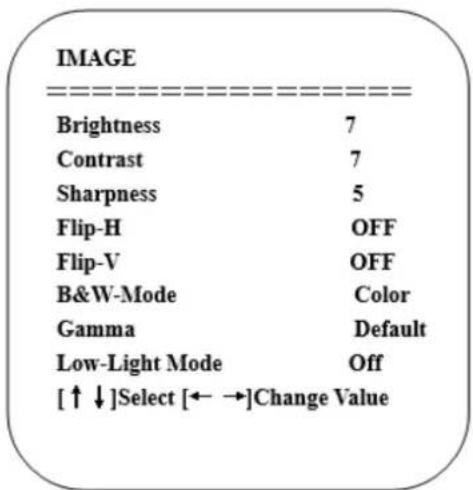

IMAGE Brightness 7 Contrast 7 Sharpness 5 Flip-H OFF Flip-V OFF B&W-Mode Color Gamma Default Low-Light Mode Off [↑↓]Select [←→]Change Value

Luminosité : 0~14

Contraste : 0~14

Netteté : 0~15

Flip-H : On/Off

Flip-V : On/Off

Mode N&B : couleur, noir/blanc

Réduction du bruit

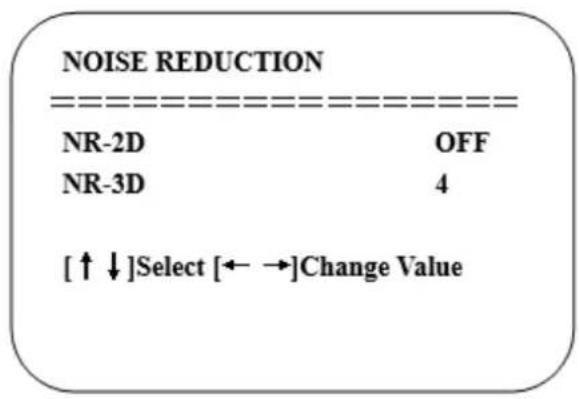

Déplacez le pointeur sur (NOISE REDUCTION) dans le Menu, cliquez sur le bouton HOME et entrez dans (NOISE REDUCTION) comme suit:

NOISE REDUCTION NR-2D OFF NR-3D 4 [↑↓]Select [←→]Change Value

Réduction du bruit 2D : Auto, proche, 1~7

Réduction du bruit 3D : proche, 1~8

Déplacez le pointeur sur la (VERSION) dans le menu principal, cliquez sur le bouton HOME et entrez la (VERSION) comme suit:

VERSION Camera Version 1.0.0 2020-12-16 [↑↓]Select [←→]Change Value

Restaurer les valeurs par défaut

Déplacez le pointeur sur le (RESTAURER PAR DÉFAUT) dans le menu principal, cliquez sur le HOME et entrez le (RESTAURER PAR DÉFAUT) comme suit:

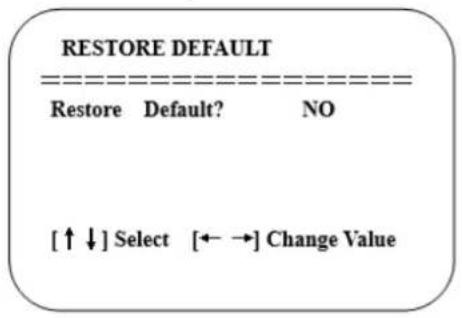

RESTORE DEFAULT Restore Default? NO [↑↓] Select [←→] Change Value

Remarque : Si l'adresse de la caméra précédente n'est pas 1 mais une autre parmi 2, 3, 4, l'adresse de la caméra correspondante reviendra à 1 lorsque tous les paramètres ou les paramètres du système seront restaurés. L'utilisateur doit changer l'adresse de la télécommande en 1 (appuyez sur No.1 en fonction de la caméra pour obtenir un fonctionnement normal).

Restaurer les valeurs par défaut : OUI/NON. Le style de couleur et le format vidéo ne peuvent pas être

4.1 Maintenance des caméras

1) Veuillez éteindre l'appareil et débrancher l'adaptateur d'alimentation et la prise murale s'il n'est pas utilisé pendant une longue période. 2) Utilisez un chiffon doux ou un tissu pour nettoyer le couvercle de l'appareil photo. 3) Essuyez-le avec un chiffon doux et sec lorsque vous nettoyez l'objectif de l'appareil photo. Essuyez-le doucement avec un détergent doux si nécessaire. N'utilisez pas de détergents forts ou corrosifs pour éviter de rayer l'objectif et d'affecter la qualité vidéo.

Pas de sortie vidéo

• Vérifiez si le câble USB est correctement connecté et si le voyant d'alimentation est allumé.
• Vérifiez si l'appareil peut effectuer un autocontrôle après le redémarrage.
• Redémarrez votre ordinateur.
• Vérifiez si le câble de sortie vidéo ou l'écran vidéo est normal.
• Vérifiez si l'appareil est correctement reconnu par votre PC.

Problème d'image vacillante

- Vérifiez la qualité du câble USB et s'il est correctement connecté.
