Sixpar 300IP - Machine à effet Elation - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED d'extérieur IP65
Marque	Elation
Modèle	Sixpar 300IP
Catégorie	Machine à effet
Indice de protection	IP65 (étanche à la poussière et aux jets d'eau)
Source lumineuse	6 x LED : Rouge, Vert, Bleu, Blanc, Ambre, UV
Modes DMX	6, 7, 8 ou 12 canaux
Angle du faisceau	15° (faisceau), 25° (champ)
Température de fonctionnement	-15°C à 45°C
Alimentation électrique	100-240 V AC, 50/60 Hz
Consommation	300 W (estimation)
Poids	8 kg (estimation)
Dimensions (L x l x h)	300 x 250 x 250 mm (estimation)
Connexions	Power IN/OUT, DMX IN/OUT (connecteurs IP)
Fonctions principales	Stroboscope (0.1-20 Hz), gradation, macros de couleurs (30 ou 6 couleurs), fondu, courbes de gradation (Standard, Stage, TV, Architec, Theatre)
Installation	Sol ou suspension avec bride (vis M10), câble de sécurité obligatoire
Entretien et nettoyage	Nettoyer les lentilles externes tous les 20 jours avec un chiffon doux. Pas de pièces réparables par l'utilisateur. Ne pas utiliser d'alcool, solvants ou ammoniaque.
Sécurité	Ne jamais regarder directement la source. Débrancher avant entretien. Utiliser de la graisse diélectrique sur les connexions. Attendre 15 min après extinction avant manipulation.
Accessoires en option	Barndoor, gel frame, câbles IP (data/power), émetteur/récepteur DMX sans fil IP65, terminateur DMX
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. Contacter un technicien Elation agréé pour toute réparation.
Informations générales	Homologué IP65 mais pas adapté aux environnements côtiers/marins (corrosion). Revêtement anti-corrosion en option.

FOIRE AUX QUESTIONS - Sixpar 300IP Elation

Comment régler l'adresse DMX du projecteur ?

Utilisez le menu système : appuyez sur MODE jusqu'à 'DMX MODE', puis ENTER. Utilisez UP/DOWN pour sélectionner l'adresse (001-512) et validez avec ENTER.

Puis-je utiliser ce projecteur en extérieur par temps de pluie ?

Oui, le Sixpar 300IP est certifié IP65, ce qui le protège contre la poussière et les jets d'eau. Assurez-vous que toutes les connexions sont bien étanches et enduites de graisse diélectrique.

Comment nettoyer les lentilles du projecteur ?

Débranchez l'appareil, puis nettoyez les lentilles externes avec un chiffon doux et sec. Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac. Un nettoyage tous les 20 jours est recommandé.

Que faire si l'écran ACL affiche 'LOCKED' et ne répond pas ?

L'écran est verrouillé. Pour déverrouiller, appuyez successivement sur les touches dans cet ordre : UP, DOWN, UP, DOWN, puis ENTER. Le verrouillage se désactive automatiquement.

Combien d'unités puis-je connecter en série ?

En connexion série (power link), vous pouvez connecter jusqu'à 5 unités en 110 V et jusqu'à 10 unités en 240 V. Pour les données DMX, respectez les normes standard (32 unités max).

Quelle est la durée de vie des LED ?

La durée de vie des LED varie selon l'utilisation, les conditions environnementales et la gradation. En usage normal, elle peut atteindre 50 000 heures. Les cycles marche/arrêt fréquents peuvent réduire cette durée.

Comment sélectionner un programme interne automatique ?

Dans le menu, sélectionnez 'Internal Programs'. Vous y trouverez : MANUAL (réglage manuel), CHANGE (chase 30 couleurs), CHANG6 (chase 6 couleurs), FADE (fondu). Utilisez UP/DOWN pour choisir et ENTER pour valider.

Quels accessoires sont disponibles pour ce projecteur ?

Les accessoires optionnels incluent : barndoor (SIXPAR/BD100), gel frame (SIXPAR100/GFH), câbles IP de liaison (data/power) en différentes longueurs, émetteur/récepteur DMX sans fil IP65 (EWD001), et terminateur DMX.

Comment installer le projecteur au plafond en toute sécurité ?

Utilisez une bride de montage adaptée et fixez-la avec des vis M10 dans les trous centraux des étriers. Attachez toujours un câble de sécurité secondaire pour éviter une chute. Assurez-vous que la structure supporte au moins 10 fois le poids du projecteur.

Que faire si le projecteur ne répond plus après une surtension ?

Débranchez immédiatement l'alimentation. Vérifiez le câble et le fusible (si accessible). Si le problème persiste, contactez un technicien Elation agréé. N'ouvrez jamais l'appareil sous tension.

MODE D'EMPLOI Sixpar 300IP Elation

©2015 ELATION PROFESSIONAL. Tous droits réservés. L'information, les spécifications, les tableaux, les images et les instructions contenus dans les générées sont sujets à changement sans préavis. Le logo ELATION PROFESSIONAL, les noms et les numéros identifient les produits contenus dans les générées sont des marques de commerce de ELATION PROFESSIONAL. La protection du droit d'auteur revendiquée couvre toutes les formes de documents et d'informations dont la propriété intellectuelle est à présent assurée par la loi ou accordée ci-après. Les noms de produits utilisés dans le présent document peuvent être des marques de commerce ou des marques déposées de leurs sociétés respectives et sont reconnues ici comme telles. Tous les noms de produits et toutes les marques autres que ELATION sont des marques de commerce ou des marques déposées de leurs sociétés respectives.

ELATION PROFESSIONAL et toutes les sociétés associées mentionnées dans les générées ne se tiennent aucunement responsables des dommages matériels, immobiliers et électriques, des préjudices corporels ni des préjudices financiers directs ou indirects résultat de l'utilisation de toute information contenue dans les générées, et (ou) résultat du montage, de l'installation, du câblage et de l'utilisation inadéquats, non sécuritaires, imprudents et inappropriés de ce produit.

Veuillez visiter www.elationlighting.com pour obtenir la plus récente révision/mise à jour du présent manuel.

Date	Version Du Document	Une Version De Logiciel	Modes de Canaux DMX	Notes
2/2015		≥1.03	6 / 7 / 8 / 12 Initial release.

TABLE DES MATIÈRES

RENSEIGNEMENTS GÉNÉRAUX 4
INSTRUCTIONS RELATIVES À LA SÉCURITÉ	6
LIGNES DIRECTRICES GÉNÉRALES 7
APERÇU DU PROJECTEUR 8
INSTALLATION DU PROJECTEUR 9
MENU DU PROJECTEUR 11
CANAUX DMX - FONCTIONS ET VALEURS	14
NETTOYAGE ET ENTRETIEN	17
SPÉCIFICATIONS	18
ACCESSOIRES EN OPTION	21

Renseignements généraux

Félicitations! Vous avez acheté un des projecteurs les plus innovateurs et fiables offerts actuellement sur le marché! Ce projecteur a été conçu pour fonctionner efficacement pendant des années lorsque les lignes directrices du présent manuel sont mises en application. Veuillez lire attentivement et comprendre les instructions avant d'utiliser cette unité. Ces instructions contiennent des renseignements importants sur les mesures de sécurité à respecter pendant l'utilisation et l'entretien.

Homologation IP65

Un projecteur homologué IP est une unité qui est habituellement installée dans des environnements extérieurs et qui est dotée d'un boîtier protégeant efficacement contre les intrusions (entrées) de corps étrangers externes comme la poussière et l'eau. Le système de notation de protection internationale (IP pour International Protection) est couramment exprimé par « IP » (Ingress Protection/Étanchéité) suivi de deux chiffres (p. ex. IP65) où les chiffres définissent un niveau de protection. Le premier chiffre (protection contre l'intrusion de corps solides) indique le niveau de protection contre les particules qui entrent dans le projecteur, tandis que le second chiffre (protection contre l'eau) indique le niveau de protection contre l'infiltration d'eau dans le projecteur. Un projecteur avec indice IP65 a été conçu et testé pour assurer une protection contre l'intrusion de poussières (6) et contre les jets d'eau à haute pression de toutes directions (5).

Installations en MILIEU côtier/marini

Remarque: bien que ce projecteur respecte la norme IP, il ne convient PAS aux installations en milieu cotier et (ou) marin. L'installation de ce projecteur dans de tels milieux peut causer la corrosion et (ou) une usure excessive des composants internes et (ou) externes du projecteur. Les dommages et (ou) les problèmes de performance résultant d'une installation en milieu cotier et (ou) marin auront pour effet d'annuler la garantie du fabricant et ne pourront PAS faire l'objet d'une réclamation ni de réparations en vertu de la garantie.

Assurez-vous que TOUTES les connexions et TOUS les embouts sont correctement protégés par une graisse dielectrique non conductrice (vendue chez la plupart des fournisseurs de fournitures électriques) afin de prévenir l'infiltration d'eau, la condensation et (ou) la corrosion.

Revêtement anti-corrosion en OPTION

Il est possible que des revêtements anti-corrosion soient disponibles pour ce projecteur. Veuillez consulter votre représentant commercial Elation Professional pour obtenir de plus amples renseignements.

Deballage

Chaque unité a fait l'objet de tests rigoureux et a été expédée en parfait état de fonctionnement. Examinez avec attention la boîte pour tout dommage qui aurait pu survenir en cours de transport. Si la boîte semble endommagée, examinez avec attention votre unité pour tout dommage et assurez-vous que tous les accessoires requis pour son utilisation sont intacts. Dans l'éventualité où vous constateriez des dommages ou que des pièces sont manquantes, veuillez contacter notre service à la clientèle pour obtenir des instructions. Ne pas retourner cette unité à votre revendeur avant d'avoir contacté le service à la clientèle au numéro indiqué ci-dessous. Ne pas jeter la boîte au rebut. Pensez à la recycler dans la mesure du possible.

Contenu de la boite

Elation Professional® offre un numéro de service à la clientèle pour vous aider à installer et pour répondre à vos questions dans le cas où vous éprouveriez des difficultés au cours de l'installation ou de la première mise en service. Vous pouvez également visiter notre site Web à www.elationlighting.com pour nous faire parvenir vos commentaires ou suggestions. Pour les questions relatives aux réparations, veuillez contacter Elation Professional®.

Ce projecteur consiste en un produit électronique extrêmement spécialisé. Pour assurer un bon fonctionnement, il est important de suivre les instructions énoncées dans le présent manuel. Le fabricant de cet appareil ne se tient aucunement responsable des dommages résultant d'une mauvaise utilisation dudit appareil due au non-respect des renseignements énoncés dans le présent manuel.

Cet appareil étant associé à la CLASSE DE PROTECTION 1, il est essentiel de le mettre à la terre correctement. Seul le personnel qualifié devrait effectuer toutes les connexions électriques.

PUISSANCE DEBRANCHER AVANT DE ENTRETIEN APPAREIL! NE BRANCHÉZ FIXTURE DANS UN PACK DIMMER! NE TOUCHÉZ JAMAIS APPAREIL PENDANT LE FONCTIONNMENT COMME IL PEUT ETRE CHAUD!

NE JAMAIS REGARDER DIRECTEMENT LA SOURCE LUMINEUSE! UNE CRISE D'EPILEPSIE POURRAIT SURVENIR CHEZ LES PERSONNES SENSIBLES!

• Pour assurer un fonctionnement ajusté, suivre les instructions d'installation décrites dans le présent manuel. Seul le personnel qualifié et certifié devrait effectuer l'installation de ce projecteur et seules les pièces de fixation originales (supports) inclus avec ce projecteur devraient être utilisées pour l'installation. Toute modification aura pour effet d'annuler la garantie originale du fabricant et d'accroître le risque de dommages et (ou) de blessures corporelles.
• Ne jamais regarder directement la source lumineuse de ce projecteur pour éviter d'endommager la rétine, ce qui pourrait conduire à la cécité. Les personnes souffrant d'épilepsie devraient éviter de regarder directement la source lumineuse de ce projecteur en tout temps. Le ventilateur et les entrées d'air doivent demeurer propres et ne doivent jamais être bloqués. Allouer un espace d'environ 15 cm (6 po) entre ce projecteur et les autres appareils ou un mur de sorte à assurer un refroidissement adéquat.
• Toujours débrancher l'unité de la source d'alimentation principale avant d'effectuer tout type d'entretien et (ou) de nettoyage. Ne manipuler le cordon d'alimentation que par la fiche d'extrémité; ne jamais tenter de débrancher cette dernière en tirant sur le cordon.
• Ne jamais utiliser ce projecteur si le cordon d'alimentation est dénudé, écrasé et (ou) endommagé. Si le cordon d'alimentation est endommagé, veillez à le remplacer immédiatement par un nouveau cordon de puissance nominale similaire.

LIGNES directrices générales

• NE JAMAIS OUVRIR CE PROJECTOR PENDANT SON FONCTIONNEMENT !

Assurez-vous que TOUTES les connexions et TOUS les embouts sont correctement protégés par une graisse dielectrique non conductrice (vendue chez la plupart des fournisseurs de fournitures électriques) afin de prévenir l'infiltration d'eau, la condensation et (ou) la corrosion - À la première mise en service de ce projecteur, il est possible qu'une fumée ou une odeur se dégage de l'intérieur de ce dernier. Il s'agit d'un processus normal qui est causé par la peinture excédante à l'intérieur du boîtier qui brûle en raison de la chaleur généée par la lampe et qui cesserà avec le temps. - Vous assurer qu'aucunes MATIÈRES INFLAMMABLES ne se trouvent à proximité du projecteur pendant son fonctionnement de sorte à prévenir tout risque d'incendie. - Installer de projecteur dans un endroit une ventilation adequate a un minimum de 0,5 m (1,6 pi) des surfaces adjacentes, et vous assurer qu'aucune entrée d'air n'est bloquée. - NE PAS tenter une installation et (ou) une utilisation sans savoir comment procéder. - NE PAS autoriser les personnes non qualifiées à utiliser ce type de projecteur. La plupart des dommages résultat d'une utilisation par des personnes non qualifiées. - Des arrêts de fonctionnement réguliers peuvent assurer une utilisation sans faillie du projecteur pendant de nombreuses années. - NE PAS secouer le projecteur et éviter d'user d'une trop grande force en installant et (ou) en utilisant le projecteur. - Toujours installer le projecteur avec un cable de sécurité approprié. Lorsque le projecteur est installé en suspension, toujours utiliser des vis M10 x 25 mm au minimum, et vous assurer que les vis sont insérées dans les trous de vis apparaisant sur les étriers du projecteur. - Utiliser les fournitures d'emballage originales pour le transport du projecteur en vue de réparations. - NE PAS TOUCHER le boîtier à mains nues lorsque le projecteur est sous tension. Avant toute procédure de remplacement ou d'entretien, mettre l'unité HORS tension, puis attendre 15 minutes environ afin que le projecteur refroidisse.

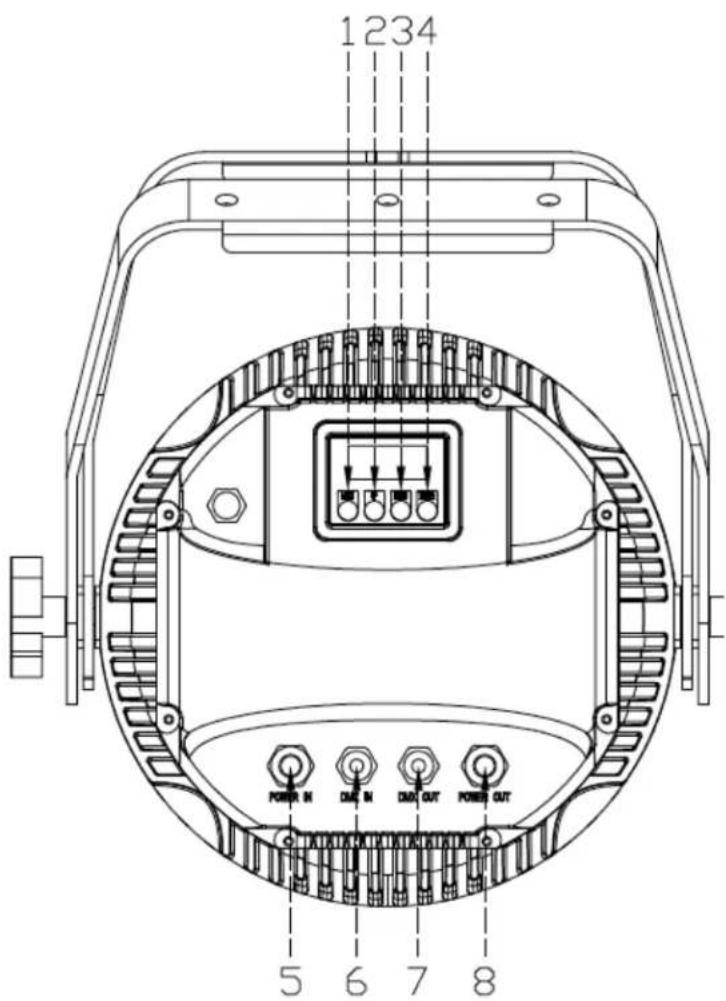

APERCU Du projecteur

1. MODE Bouton
2. UP Bouton
3. DOWN Bouton
4. ENTER Bouton
5. Power DANS
6. DMX DANS
7. DMX DEHORS
8. Power DEHORS

Avertissement relatif aux matières inflammables

Conserver le projecteur à un minimum de 1,5 m (5 pi) de toute matière et de toute décoration inflammables, de tout matériel pyrotechnique, etc.

Connexions électriques

Il est recommandé de faire appel à un électricien qualifié pour toutes les connexions ÉLECTRIQUES et (ou) les installations.

Attention

• Pour une protection accrue, installer le projecteur hors des zones de couloirs, d'estrades ou des endroits où le personnel non autorisé est susceptible d'accéder au projecteur.
• Températures ambiantes minimales et maximales pour le fonctionnement de ce projecteur : de -15 °C à 45 °C (de 5 °F à 113 °F). Ne pas utiliser le projecteur au-dessous ni au-dessus de ces températures.
• Avant d'installer le projecteur sur toute surface, vous assurer que la zone d'installation peut prendre en charge une charge concentrée minimale équivalente à 10 fois le poids du projecteur.
• L'installation du projecteur doit toujours être sécurisée au moyen d'une attache de sécurité secondaire comme un câble de sécurité approprié.
• Ne jamais se tenir directement sous l'appareil pendant son montage, son démontage ou son entretien.

CONNEXION EN SÉRIE - Nombre maximum d'unités pouvant être connectées en série : 5 unités de 110 V et 10 unités de 240 V.

BRIDE de montage

Le projecteur offre un support de plancher à deux étriers intégré. Pour installer ce projecteur à une traverse, vous assurez de le sécuriser au moyen d'une bride appropriée et d'une vis M10 insérée dans les trous centraux des deux étriers du support de plancher.

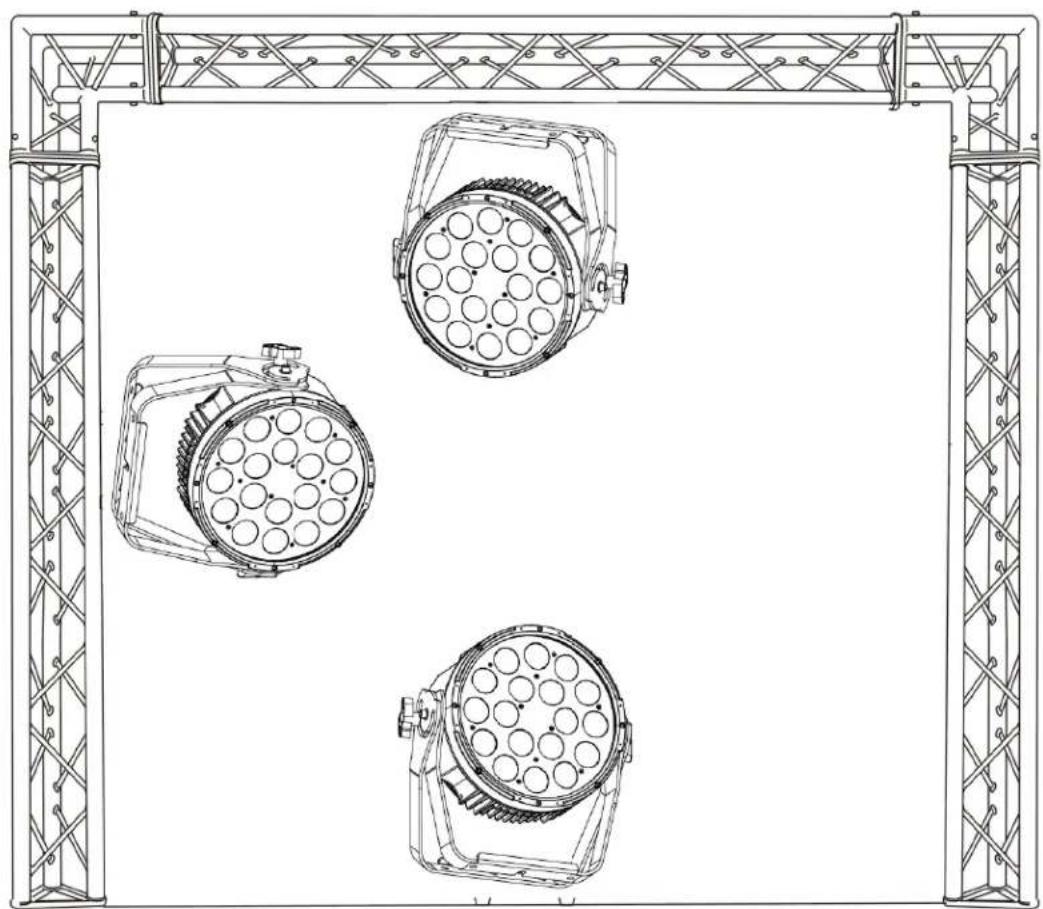

POINTS d'attache

Une installation au plafond exige des connaissances approfondies sur, entre autres, le calcul de la charge utile, le matériel d'installation utilisé et les inspections de sécurité périodiques de tout le matériel d'installation et de l'appareil. Si vous ne possédez pas les connaissances requises, ne pas tenter d'installer vous-même l'unité. Une installation inadéquate de l'unité peut engendrer des blessures corporelles. Le projecteur sera entièrement opérationnel dans les positions de montage spécifiques suivantes.

Cable de securite

Toujours utiliser un câble de sécurité pour toute installation en suspension de ce projecteur afin de prévenir la chute de ce dernier dans le cas où la bride ferait défaut.

Le projecteur comporte un menu système facile à parcourir. Les prochaines sections traitent de la façon d'accéder à chacune des fonctions du menu.

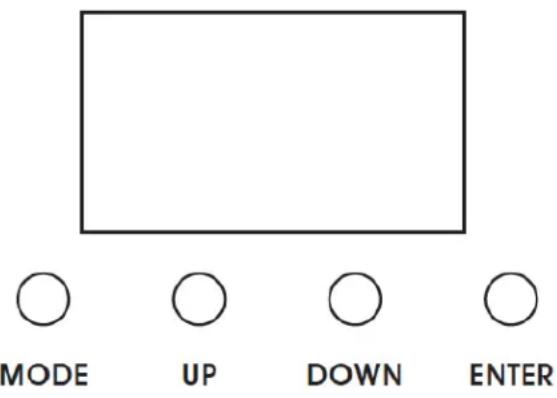

Écran de commande ACL

L'écran de commande à quatre (4) boutons (voir l'image ci-dessous) situé à l'arrière du projecteur vous permet d'accéder au menu principal pour effectuer tous les réglages requis.

Pendant le fonctionnement normal du projecteur, appuyer sur le bouton MODE permet de parcourir les différents menus. Après avoir atteint le menu désiré, appuyez sur le bouton ENTER pour le sélectionner. Le champ pouvant être réglé à partir du menu sélectionné clignotera. En utilisant les boutons UP et DOWN, régalez la valeur du champ. Appuyer une fois sur le bouton ENTER confirmera la valeur sélectionnée. Vous pouvez quitter en tout temps, sans effectuer aucun réglage, en appuyant sur le bouton MODE.

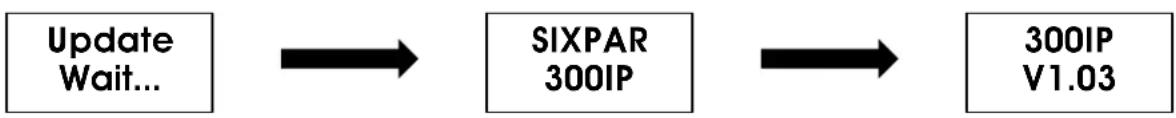

Information affichee pendant le demarrage initial

Lorsque le projecteur est mis sous tension, l'écran affiche l'information suivante:

Verrouillage de l'écran de commande ACL

Lorsque le menu Display ON est reglé à OFF1, l'écran ACL s'eteindra après un déloi de 30 secondes, et l'écran de commande à quatre (4) boutons sera VERROUILLE. Pour déverrouiller cet écran, suivre les étapes suivantes:

1. Une fois verrouillé, l'écran affichera : LOCKED****
2. Appuyez sur UP, et l'écran affichera: LOCKED**** (un * en moins)
3. Appuyez sur DOWN, et l'écran affichera: LOCKED*** (deux * en moins)
4. Appuyez sur UP, et l'écran affichera: LOCKED** (trois * en moins)
5. Appuyez sur DOWN, et l'écran affichera: LOCKED* (quatre * en moins)
6. Appuyez sur ENTER, et l'écran affichera LOCKED pour indiquer le déverrouillage.

ELATION® SIXPAR 300 IP™ MENUSYSTEME
Les Specifications Sont Sujerttes a modification sans preavis ecrit.
MENU	OPTIONS / VALEURS	DESCRIPTION
CHANNEL	CH: 06, 07, 08, 12	DMX Channel Mode
DMX MODE	ADDR: 001 ~ 512	DMX Address Setting
SLAVE MODE	SALVE MODE	Set Fixture A Slave Unit
Display ON	ON	LCD Display Always ON
	OFF	LCD Display OFF after 30 seconds
	OFF1	LCD Display OFF After 30 Seconds and LOCKED
Internal Programs	1.MANUAL	Manual Color Adjustment
	R00-99	Adjust RED Brightness (00-99)
	G00-99	Adjust GREEN Brightness (00-99)
	B00-99	Adjust BLUE Brightness (00-99)
	W00-99	Adjust WHITE Brightness (00-99)
	A00-99	Adjust AMBER Brightness (00-99)
	U00-99	Adjust UV Brightness (00-99)
	S00-99	Adjust STROBE SPEED 00 SLOW (0.1Hz) - 99 FAST (20Hz)
	2.CHANGE	30 Color Chase Macro
	SP01-99	Adjust SPEED 01 SLOW - 99 FAST
	S00-99	Adjust STROBE SPEED 00 SLOW (0.1Hz) - 99 FAST (20Hz)
	3.CHANG6	6 Color Chase Macro
	SP01-99	Adjust SPEED 01 SLOW - 99 FAST
	S00-99	Adjust STROBE SPEED 00 SLOW (0.1Hz) - 99 FAST (20Hz)
	4.FADE Color Fade Macro
	SP01-99	Adjust SPEED 01 SLOW - 99 FAST
	S00-99	Adjust STROBE SPEED 00 SLOW (0.1Hz) - 99 FAST (20Hz)
DimCurve	Standard, Stage, TV, Architec, Theatre	Set Dimming Curve
NO DMX	Blackout NO Output
	Hold	Hold Last Setting
	Fade Fade

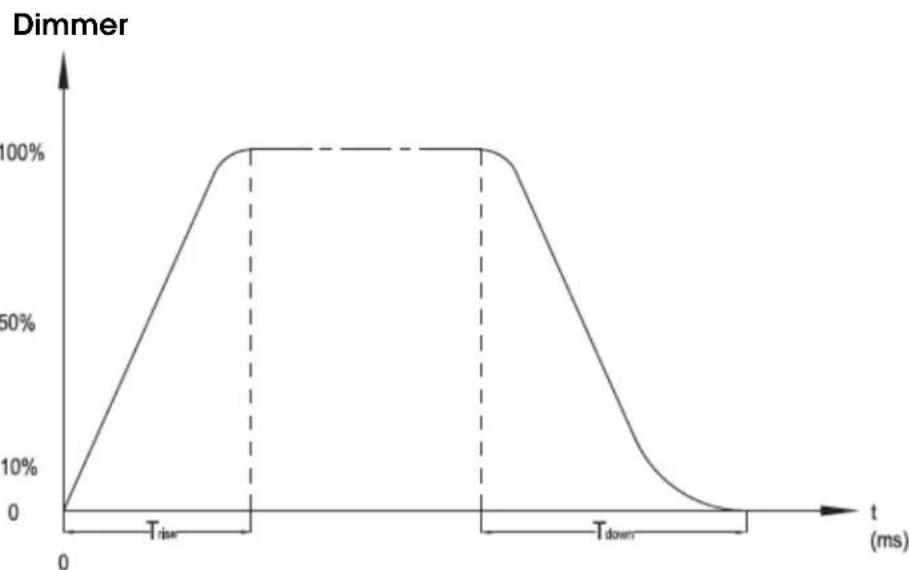

Courbes de gradation

Le menu DimCurve vous permet de sélectionner l'un des préréglages de courbes de gradation suivants : Standard, Stage, TV, Architec ou Theatre. (Voir le diagramme suivant pour obtenir plus de détails)

ATTENTION Déconnectez l'alimentation avant le nettoyage ou l'entretien.

Nettoyage

Il est recommandé de nettoyer fréquemment le projecteur afin d'assurer un bon fonctionnement, une puissance lumineuse optimale, ainsi qu'une longue durée de vie. La fréquence des nettoyages varie selon l'environnement dans lequel le projecteur est utilisé : les environnements humides, enfumés ou particulièrement poussiéreux peuvent engendrer une accumulation importante de résidus sur les lentilles du projecteur.

• Nettoyer les surfaces des lentilles externes tous les 20 jours au moyen d'un linge doux pour éviter l'accumulation de poussière et de résidus. Ne jamais utiliser d'alcool, de solvants ni de nettoyants à base d'ammoniac.
• Ne jamais utiliser d'alcool, de solvants ou de nettoyants à base d'ammoniac.

Entretien

Des inspections régulières sont recommandées pour assurer un bon fonctionnement et une longue durée de vie. Ce projecteur ne contient aucune pièce replacable par l'utilisateur. Veuillez faire appel à un technicien Elation autorisé pour tous les autres réparations. Si vous avez besoin d'une pièce de rechange, veuillez commander une pièce d'origine auprès du détaillant Elation de votre région.

Veuillez considérer les points suivants pour vos inspections de routine :

• Une vérification électrique minutieuse effectuée par un electricien qualifié tous les trois mois pour s'assurer que les contacts du circuit sont en bon état de sorte à prévenir les surchauffes.
• S'assurer que toutes les vis et pièces de fixation sont bien serrées en tout temps. Des vis desserrées peuvent tomber pendant le fonctionnement du projecteur et engendrer des dommages ou des blessures corporelles.
• Vérifier qu'il n'y ait aucune déformation au niveau du boîtier, des lentilles de couleur, du matériel de fixation et des points d'attache (plafonds, suspension, traverses). Tout de déformation au niveau du boîtier peut laisser entrer la poussière dans le projecteur. Les points d'attache endommagés ou un montage non sécurisé pourrait provoquer la chute du projecteur et, par conséquent, des blessures corporelles importantes.
• Inspecter toutes les pièces mobiles et s'assurer qu'il n'y a aucune signe de déterioration et que le projecteur rouge sans déséquilibre de la masse.
• Les câbles d'alimentation électrique ne doivent pas être endommagés ni détériorés. Ne jamais retirer la broche de mise à la terre du câble d'alimentation.

*La durée de vie des DEL peut varier en fonction de plusieurs facteurs, notamment, mais sans s'y limiter, les conditions environnementales, la tension, les modes d'utilisation (cycles arrêt-départ), ainsi que les fonctions de contrôle et de gradation.

Electronic Strobe

Il est possible que des revêtements anti-corrosion soient disponibles pour ce projecteur. Veuillez consulter tout représentant commercial Elation Professionnel pour obtenir de plus amples renseignements.

S'il vous plaît note : Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujettes à modification sans préavis écrit.

Distance	m 1	ft 3.3	m 2	ft 6.6	m 3	ft 9.8	m 4	ft 13.1	m 5	ft 16.4
15° Beam Diameter	0.4	1.3	0.64	2.1	0.85	2.8	1.05	3.4	1.32	4.3
25° Field Diameter	0.45	1.5	0.88	2.9	1.33	4.4	1.77	5.8	2.21	7.3
	lux	fc	lux	fc	lux	fc	lux	fc	lux	fc
RED LEDs	4,750	441	1,308	122	430	40	315	29	199	18
GREEN LEDs	8,400	780	2,170	202	1,000	93	554	51	360	33
BLUE LEDs	9,520	884	2,490	231	1,185	110	662	61	425	39
WHITE LEDs	10,860	1,009	2,930	272	1,363	127	753	70	491	46
AMBER LEDs	3,130	291	823	76	351	33	197	18	127	12
UV LEDs	1,920	178	510	47	240	22	131	12	85	8
FULL ON	24,500	2,276	8,500	790	3,950	367	2,150	200	1,350	125

S'il vous plaî ettes à modification sans préavis écrit.

Sll you plait Note: Les caractéristiques et améliorations dans la conception de cette unité et ce manuel sont sujéttes à modification sans préavis écrit.

ACCESSIONS OPTION

ORDER CODE ITEM
TRIGGER CLAMP Heavy Duty Wrap Around Hook Style Clamp
SIXPAR100/GFH Gel Frame and Holder Kit
SIXPAR/BD100 Barn Door (Gel Frame Holder Kit Required - Not Included)
EWD001 EWDMX IP Wireless IP65 DMX Transceiver
SIXPAR/2MDLC 6.6 ft. (2m) IP Data Link Cable
SIXPAR/2MPLC 6.6 ft. (2m) IP Power Link Cable
SIXPAR/3MDLC 9.8 ft. (3m) IP Data Link Cable
SIXPAR/3MPLC 9.8 ft. (3m) IP Power Link Cable
SIXPAR/5MDLC	**SPECIAL ORDER ITEM** 16.4 ft. (5m) IP Data Link Cable
SIXPAR/5MPLC **SPECIAL ORDER ITEM** 16.4 ft. (5m) IP Power Link Cable
SIXPAR/10MDLC **SPECIAL ORDER ITEM** 32.8 ft. (10m) IP Data Link Cable
SIXPAR/10MPLC	**SPECIAL ORDER ITEM** 32.8 ft. (10m) IP Power Link Cable
SIXPAR/20MDLC **SPECIAL ORDER ITEM** 65.6 ft. (20m) IP Data Link Cable
SIXPAR/20MPLC	**SPECIAL ORDER ITEM** 65.6 ft. (20m) IP Power Link Cable
SIXPAR/DIAC Data IN IP Adapter Cable
SIXPAR/DOAC Data OUT IP Adapter Cable
SIXPAR/PIAC Power IN IP Adapter Cable
SIXPAR/POAC Power OUT Adapter Cable
SIXPAR/TERMINATOR DMX Terminator End Cap
