Packtalk Outdoor - Intercom sans fil CARDO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Intercom sans fil pour casque
Marque	Cardo
Modèle	Packtalk Outdoor
Technologie de communication	DMC (Dynamic Mesh Communication) et Bluetooth
Nombre d'utilisateurs en intercom	Jusqu'à 15 en mode DMC
Autonomie en conversation	Jusqu'à 10 heures
Charge rapide	20 minutes pour 2 heures d'autonomie
Temps de charge complet	3 heures
Indicateur de batterie	Voyant lumineux (rouge/bleu) et commande vocale
Commandes vocales	Oui, avec « Hey Cardo »
Application mobile	Cardo Connect (iOS et Android)
Appairage Bluetooth	Téléphone, GPS, lecteur musique
Fonctions audio	Musique, appels téléphoniques, intercom
Molette de commande	Oui, pour volume et navigation
Microphone	Intégré avec fonction muet
Mise à jour du firmware	Sans fil via application ou via USB
Réinitialisation	Paramètres d'usine via boutons ou application
Port de charge	USB (câble fourni)
Poids	Environ 50 g
Dimensions	Environ 50 x 40 x 20 mm
Résistance aux intempéries	Conçu pour usage extérieur
Contenu du kit	Module intercom, kit d'installation, câble USB, documentation

FOIRE AUX QUESTIONS - Packtalk Outdoor CARDO

Comment allumer et éteindre le Packtalk Outdoor ?

Pour allumer, appuyez sur le bouton principal pendant 2 secondes. Pour éteindre, appuyez pendant 5 secondes. Un message vocal et un voyant lumineux confirment l'état.

Comment appairer mon téléphone avec le Packtalk Outdoor ?

Activez le Bluetooth de votre téléphone. Sur le module en veille, appuyez sur le bouton principal pendant 5 secondes jusqu'à ce que le voyant clignote rouge et bleu. Sélectionnez 'PACKTALK OUTDOOR' dans la liste Bluetooth de votre téléphone. Le code PIN est 0000 si demandé.

Comment créer un groupe DMC avec d'autres utilisateurs ?

Assurez-vous que tous les utilisateurs sont à moins de 5 mètres. Appuyez simultanément sur les boutons + et ⚙️ (selon le manuel) pendant 2 secondes sur chaque module. Le groupe se forme automatiquement.

Comment recharger la batterie du Packtalk Outdoor ?

Utilisez le câble USB fourni et branchez-le sur un chargeur mural ou un ordinateur. Le voyant rouge est allumé pendant la charge et s'éteint quand la charge est complète (3 heures environ). Une charge de 20 minutes donne 2 heures d'autonomie.

Comment utiliser les commandes vocales ?

Dites simplement 'Hey Cardo' suivi d'une commande, par exemple 'Hey Cardo, allume la musique' ou 'Hey Cardo, batterie'. Les commandes disponibles incluent aussi 'Réponds', 'Ignore', 'Volume +', etc.

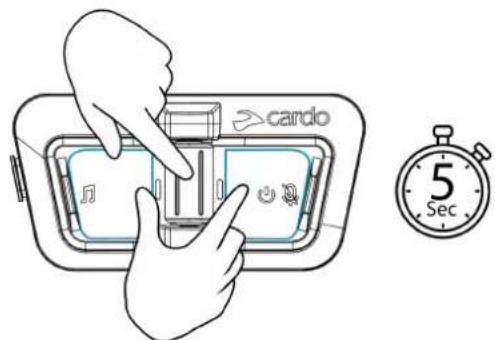

Comment réinitialiser le Packtalk Outdoor aux paramètres d'usine ?

En mode veille, appuyez simultanément sur le bouton + et la molette de commande pendant 5 secondes. Le voyant clignote violet 5 fois. Vous pouvez aussi le faire via l'application Cardo Connect.

Comment mettre à jour le firmware du Packtalk Outdoor ?

Ouvrez l'application Cardo Connect, allez dans Paramètres, sélectionnez votre module, puis 'Version du logiciel' et appuyez sur 'Mettre à jour maintenant'. Vous pouvez aussi utiliser l'outil Cardo Update sur votre ordinateur via USB.

Comment régler le volume ?

Faites rouler la molette de commande vers l'avant pour augmenter le volume et vers l'arrière pour le diminuer. Un bip sonore indique le volume max ou min. Vous pouvez aussi utiliser la commande vocale 'Hey Cardo, augmente le volume'.

Que faire si l'intercom DMC ne fonctionne pas correctement ?

Vérifiez que tous les modules sont allumés et à portée (moins de 1,6 km en champ libre). Redémarrez les modules en les éteignant et rallumant. Si le problème persiste, effectuez une réinitialisation d'usine ou consultez le site d'assistance Cardo.

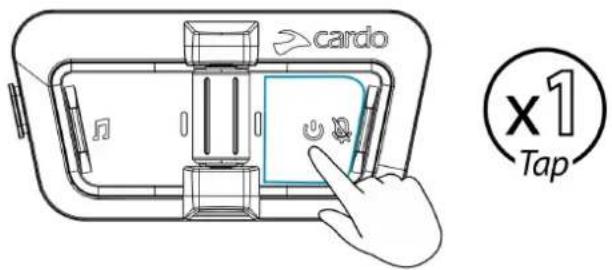

Comment activer ou désactiver le microphone ?

Appuyez une fois sur le bouton MARCHE/ARRÊT ou dites 'Hey Cardo, coupe le micro' pour désactiver, et 'Hey Cardo, active le micro' pour réactiver. Le micro coupé n'affecte pas la musique ni les appels téléphoniques.

MODE D'EMPLOI Packtalk Outdoor CARDO

1. Démarrage 4

2.1 Présentation de votre PACKTALK OUTDOOR...4 2.2 Charger votre PACKTALK OUTDOOR...4 2.3 Allumer/Éteindre votre module...5 2.4 Utilisation de votre PACKTALK OUTDOOR...5 2.5 Appairage de votre module aux périphériques Bluetooth...6.

3.1 Enregistrement de votre module...8 3.2 Mise à jour de votre module...9

1. Nomade 10

4.1 Fonctions AUDIO de base 10 4.2 Passer et recevoir des appels téléphoniques 11 4.3 Musique 13 4.4 Commandes vocales 14

1. Communication avec les autres 15

5.1 Gestion des groupes Intercom_DMC 15

5.1.1 Création des groupes intercom DMC 15 5.1.2 Rejoindre des groupes intercom DMC 16 5.1.3 Quitter les groupes Intercom DMC 16

5.2 Utilisation d'intercom DMC 16

5.2.1 Activer/désactiver le MICROPHONE 16 5.2.2 Intercom DMC MARCHE/ARRÊT 17

1. Dépannage 18

6.1 Redémarrer 18 6.2 Réinitialisation aux paramètres d'usine 18 6.3 FAQ 18

1. Personnalisation de votre appareil 19 7.1 Priorités de la source audio 19
2. Assistance technique 20

1. Introduction

Nous vous remercions d'avoir choisi le système de communication et de divertissement Cardo pour cas PACKTALK OUTDOOR de Cardo.

Nous vous souhaitons une bonne utilisation de PACKTALK OUTDOOR et vous conseillons de vous rendre page de support du site pour toute question, suggestion ou commentaires que vous pourriez avoir.

Si vous n'avez pas encore installé le module PACKTALK OUTDOOR sur votre casque, installez-le en suivant les instructions du Guide d'installation fourni avec le kit. Vous pouvez également regarder la vidéo d'installation sur le lien suivant.

Pour faciliter la consultation lors de vos déplacements, téléchargez le Guide de poche ici.

Il s'agit de la version 1.0 du manuel PACKTALK OUTDOOR. Vous trouverez la dernière version du manuel en langue de votre choix ici.

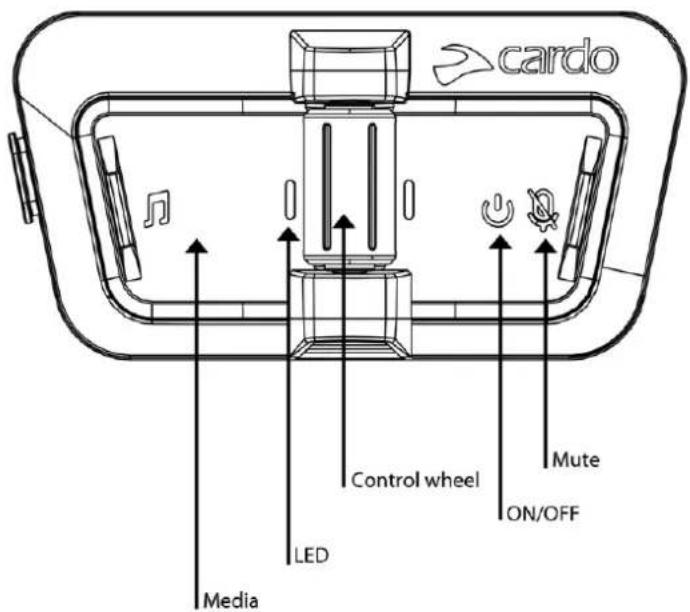

2.1 Présentation de votre packtalk outdoor

Assurez-vous que votre batterie PACKTALK OUTDOOR est complètement rechargée avant de commencer à l'utiliser.

Pour charger le module :

1. Branchez votre ordinateur ou le chargeur mural fourni sur le port USB à l'aide du câble USB FC PACKTALK OUTDOOR.

2. Recharge rapide :

- Vous disposez de 2 heures d'autonomie en conversation après 20 minutes de recharge. (3 heures pour une recharge complète).

La batterie de votre PACKTALK OUTDOOR offre jusqu'à 10 heures d'autonomie en conversation.

Pendant tout le temps du rechargement, le voyant lumineux indique le niveau de la batterie.

• Voyant lumineux rouge allumé - Recharge en cours • Voyant lumineux rouge éteint - Recharge terminée

CONSEIL : Vous pouvez vérifier la recharge de la batterie à tout moment en disant « Hey Cardo, niveau de la batterie. »

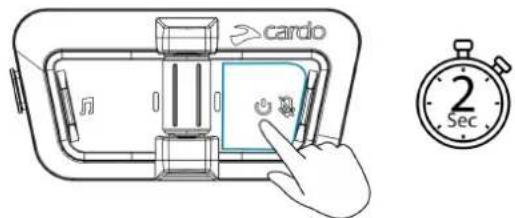

Pour allumer votre PACKTALK OUTDOOR :

• Appuyez sur la touche pendant 2 secondes.

Le haut-parleur émet une tonalité de démarrage.

Le voyant lumineux confirme que votre PACKTALK OUTDOOR est allumé:

- Batterie normale/faible — le voyant bleu clignote trois fois

• Recharge en cours — Le voyant lumineux clignote trois fois en rouge

Pour éteindre votre PACKTALK OUTDOOR :

• Appuyez sur la touche pendant 5 secondes.

Les voyants lumineux rouges clignotent trois fois, confirmant que votre module est éteint. Le haut-parleur émet une tonalité et un message vocal indique l'état de la batterie, « Niveau batterie X % ».

2.4 Utilisation de votre packtalk outdoor

Vous pouvez utiliser les différentes fonctionnalités de votre PACKTALK OUTDOOR de la manière suivante

• En appuyant sur un ou une combinaison de boutons sur le module. • En utilisant l'application Cardo Connect (une fois que votre téléphone portable est appairé au module).
• Utilisez les fonctions activées par la voix (en énonçant une commande, « Hey Cardo, allume la Musique », par exemple)

2.5 Appairage de votre MODULE aux périphériques bluetooth

Pour connecter votre module à un périphérique Bluetooth, vous devez d'abord les appairer. Une fois 1 reconnaissent automatiquement chaque fois qu'ils sont à proximité.

Pour appairer un téléphone mobile :

1. Activez Bluetooth sur votre téléphone mobile.

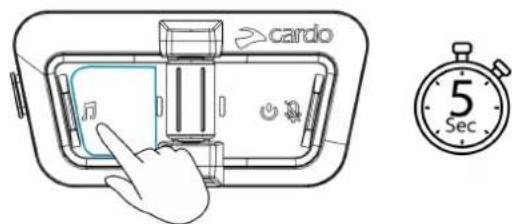

2. Sur le module en mode Veille, appuyez sur pendant 5 secondes

Le voyant lumineux clignote en rouge et en bleu.

1. Sur votre téléphone portable, recherchez les périphériques Bluetooth.
2. Lorsque votre PACKTALK OUTDOOR apparaît dans la liste des appareils disponibles, sélectionnez-le. Si vous devez entrer un code PIN ou une clé de sécurité, saisissez 0000 (quatre zéros). Si un invite à autoriser l'appairage sur votre téléphone, autorisez-le.

L'appareil confirme que l'appairage a réussi et le voyant lumineux violet clignote pendant 2 secondes. Le message vocal - « Téléphone connecté » - confirme la connexion.

Pour arrêter le jumelage du téléphone :

• Appuyez une fois.

L'application Cardo Connect vous permet de configurer les paramètres de votre PACKTALK OUTDOOR. L'application propose une prise en main à distance, depuis l'écran de votre smartphone.

3.1 Enregistrement de votre MODULE

1. Téléchargez l'application Cardo Connect.

1. Enregistrer votre PACKTALK OUTDOOR.

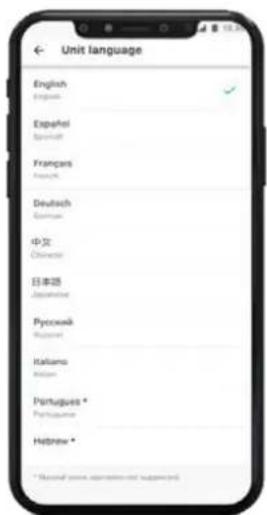

1. Sélectionner votre langue.

3.2 Mise à jour de votre MODULE

Avant d'utiliser votre module pour la première fois, et chaque fois qu'une nouvelle mise à jour logicielle est disponible, assurez-vous de disposer de la dernière mise à jour. Grâce à la mise à jour, le module reste exempt de bogues et vous offre de nouvelles fonctionnalités supplémentaires.

Votre PACKTALK OUTDOOR peut être mis à jour via la transmission sans fil, par le biais de l'application Connect.

Pour mettre à jour votre module PACKTALK OUTDOOR avec l'application Cardo Connect :

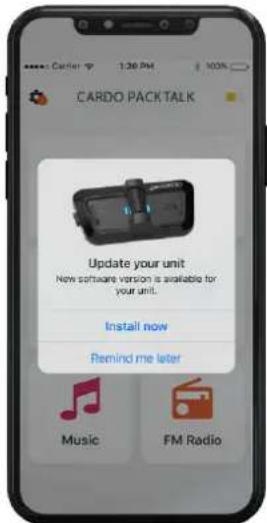

Chaque fois qu'une nouvelle mise à jour logicielle est disponible, une fenêtre contextuelle s'ouvrira sur l'écran de votre application. Appuyez sur Installer et suivez les instructions à l'écran.

Si vous appuyez sur Me le rappeler plus tard, la fenêtre contextuelle s'ouvrira à nouveau le lendemain.

Pour mettre à jour votre PACKTALK OUTDOOR :

1. Ouvrez l'application Cardo Connect.
2. Appuyez sur Paramètres.
3. Sélectionnez votre module.
4. Sélectionnez la version du logiciel.
5. Appuyez sur Mettre à jour maintenant.

Une fois la mise à jour terminée, appuyez sur Terminer pour revenir à l'écran principal.

Pour mettre à jour votre module PACKTALK OUTDOOR avec votre ordinateur :

1. Téléchargez et installez l'outil Cardo Update https://www.cardosystems.com/update
2. Ouvrez Cardo Update.
3. Inscrivez-vous (première fois uniquement).
4. Connectez le module à l'ordinateur à l'aide d'un câble USB et mettez à jour le microprogramme.

Cardo Update sur Windows/Mac - Configuration minimale - Windows® 7/macOS X1

4. NOMADE

PACKTALK OUTDOOR vous permet de recevoir facilement des appels téléphoniques et d'écouter de la musique manière simple et en toute sécurité.

4.1 Fonctions AUDIO de BASE

Les fonctions audio de base sont les mêmes que vous soyez en train d'écouter de la musique, de réseau Intercom ou d'avoir une conversation téléphonique.

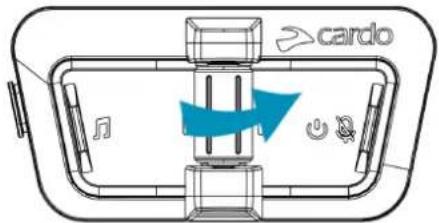

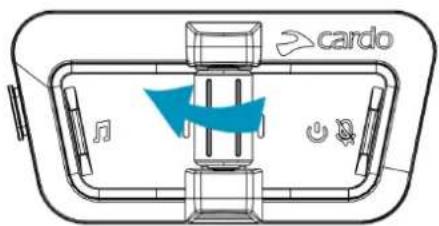

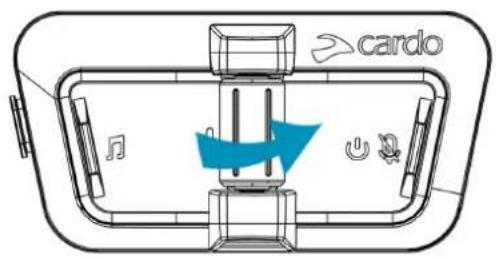

Pour augmenter le volume :

• Faites rouler la molette de commande vers l'avant.

Une tonalité plus forte est émise sur le haut-parleur jusqu'à ce que vous atteigniez le volume maximum comme l'indique la tonalité de volume maximum.

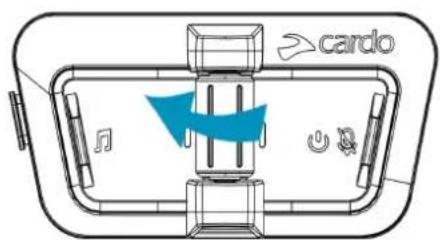

Pour baisser le volume :

- Faites rouler la molette de commande vers l'arrière.

Une tonalité moins forte est émise sur le haut-parleur jusqu'à ce que vous atteigniez le volume comme l'indique la tonalité de volume minimum.

Pour désactiver complètement le micro :

- Faites rapidement rouler la molette de commande vers l'arrière.

Pour activer le micro :

• Faites rouler la molette de commande vers l'avant.

4.2 PASSER et recevoir des APPELS téléphoniques

Vous pouvez utiliser votre téléphone mobile normalement pour passer et recevoir des appels lorsqu'il est dans votre PACKTALK OUTDOOR.

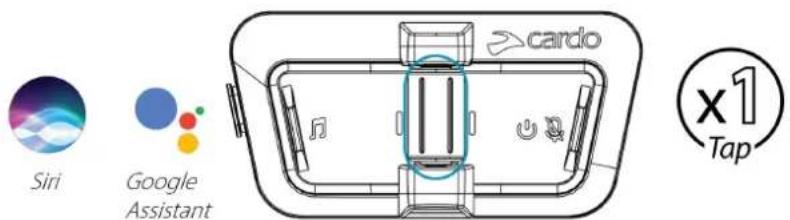

Vous pouvez effectuer un appel en mains libres en utilisant l'option de numérotation vocale de votre portable ou en utilisant l'option de numérotation rapide Cardo.

Pour émettre un appel téléphonique :

- Pour composer un numéro à l'aide de l'option de numérotation vocale de votre téléphone, appuyez sur la molette de commande ou dites « Hey Siri » (si vous utilisez un appareil iOS) ou « OK Google » ou « Hey Google » (si vous utilisez un appareil Android), puis passez votre appel en suivant les instructions pour votre appareil mobile.

Pour recomposer un numéro de téléphone :

• Pour recomposer un numéro de téléphone, dites « Hey Cardo, recompose le numéro ».

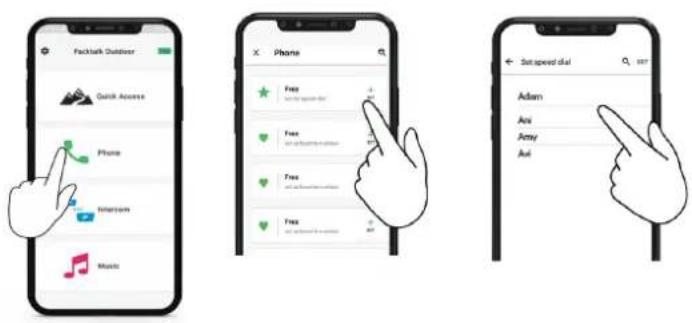

Pour paramétrer un numéro abrégé :

- Dans l'application Cardo Connect, sélectionnez « Téléphone ». Allez à la ligne+, puis sélectionnez un contact et appuyez sur DÉFINIR.

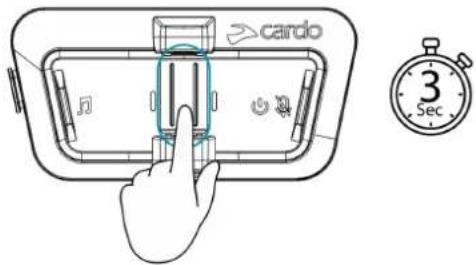

Pour appeler un numéro abrégé prédéfini :

• Appuyez sur la molette de commande pendant 3 secondes, ou dites « Hey Cardo, numérotation rapide ».

Pour répondre à un appel :

• Appuyez sur le bouton une seule fois, ou dites « Répondre ».

Pour ignorer un appel : Roulez la molette de commande vers l'avant ou dites « Ignorer ».

- Roulez la molette de commande vers l'avant ou dites « Ignorer ».

Pour terminer un appel :

• Appuyez sur une fois.

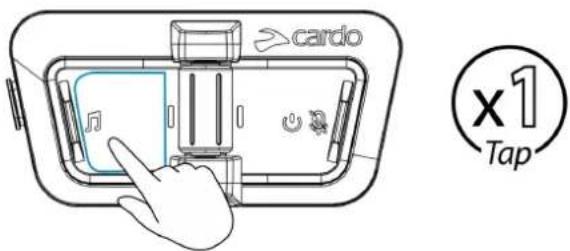

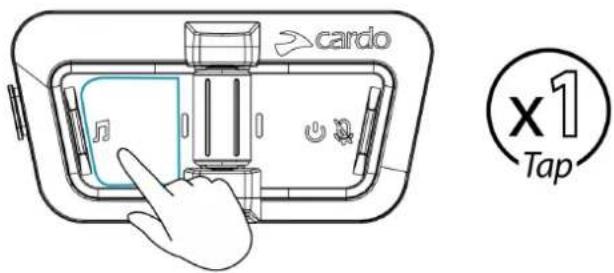

Pour lancer la diffusion musicale à partir de votre appareil couplé :

• Appuyez sur une fois ou dites « Hey Cardo, allume la musique ».

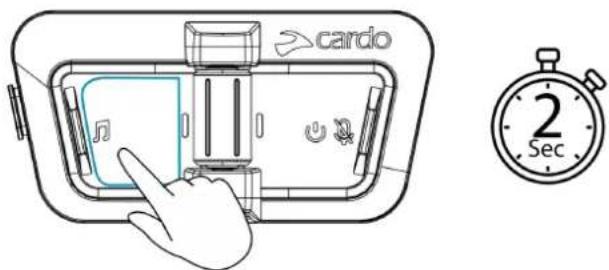

Pour arrêter la diffusion de la musique :

• Appuyez sur 📌 pendant 2 secondes ou dites « Hey Cardo, arrêter la musique ».

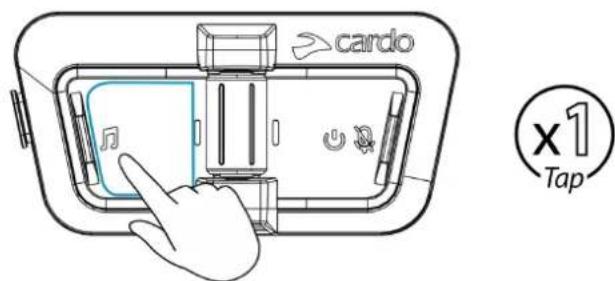

Pour passer au morceau suivant :

• Appuyez sur une fois ou dites « Hey Cardo, morceau suivant ».

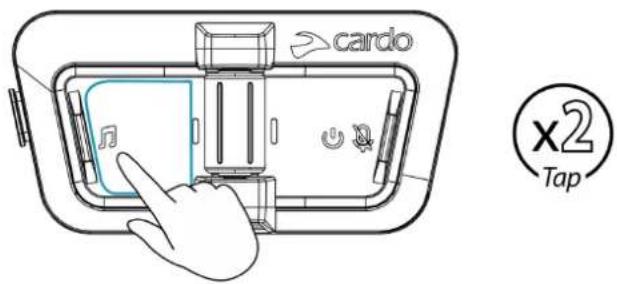

Pour repasser au morceau précédent :

• Appuyez deux fois sur ou dites « Hey Cardo, piste précédente ».

Vous pouvez utiliser des commandes vocales pour le fonctionnement mains libres de certaines fonctionnalités PACKTALK OUTDOOR. Les commandes vocales utilisent le fonctionnement activé par la voix. Vous énoncez la commande et PACKTALK OUTDOOR l'exécute. Les commandes vocales sont disponibles en différentes langues. L'anglais est la langue par défaut. Vous pouvez changer la langue par une autre langue disponible.

PACKTALK OUTDOOR utilise les commandes vocales prédéfinies suivantes.

À... Dire...
Répondre à un appel entrant « Réponds »
Ignorer un appel entrant « Ignore »
Appeler le numéro par défaut (configurable) « Hey Cardo, numéro favori »
Recomposer le dernier numéro « Hey Cardo, rappelle e numéro »
Mettre la musique « Hey Cardo, allume la musique »
Arrêter la musique « Hey Cardo, éteins la musique »
Écouter la piste de musique suivante « Hey Cardo, morceau suivant »
Écouter la piste de musique précédente « Hey Cardo, morceau précédent »
Accéder à Siri (sur un appareil iOS) « Hey Siri »
Accéder à Siri (sur un appareil Android)	« OK Google »« Hey Google »
Augmenter le volume	« Hey Cardo, augmente le volume »
Baisser le volume	« Hey Cardo, baisse le volume »
Désactiver le son	« Hey Cardo, coupe le son »
Activer le son	« Hey Cardo, active le son »
Désactiver le micro	« Hey Cardo, désactiver le micro »
Réactiver le micro	« Hey Cardo, activer le micro »
Vérifier le niveau de la batterie	« Hey Cardo, niveau batterie »

5. Communication avec les AUTRES

Votre PACKTALK OUTDOOR est équipé d'un intercom mains libres sans fil grâce à la technologie Dyna Communications (DMC) de Cardo.

DMC est la meilleure façon de communiquer en groupe. En mode DMC, vous créez ou rejoignez un réseau fluide de jusqu'à 15 utilisateurs pour communiquer en mode conférence. DMC permet à chaque membre du groupe de se déplacer librement, de se dépasser ou même de quitter le groupe sans affecter la communication en cours entre les autres membres du groupe.

Comment fonctionne DMC ?

Tout motard peut démarrer un nouveau groupe DMC.

En mode Intercom DMC, des utilisateurs peuvent se joindre au groupe, le quitter et le rejoindre sans affecter la conversation en cours entre les autres membres du groupe. Si un membre du groupe est absent, les utilisateurs restants sont automatiquement reconnectés en quelques secondes à un membre du groupe proche, en contournant l'utilisateur absent ou à distance. De cette façon, tous les utilisateurs actifs sont connectés les uns aux autres.

5.1 Gestion des groupes intercom DMC

Vous pouvez utiliser l'intercom DMC pour échanger avec d'autres utilisateurs de votre groupe DMC.

En utilisant l'intercom DMC, tous les utilisateurs d'un groupe parlent les mains libres. Un utilisateur effectue aucune opération supplémentaire pour parler à ou écouter d'autres utilisateurs du même groupe.

Vous pouvez gérer les groupes Intercom DMC pour répondre à tous vos besoins, tels que créer des rejoindre des groupes, quitter et rejoindre de nouveau des groupes ou changer de groupe.

Si vous perdez la connexion avec le groupe DMC, vous restez membre du groupe. Une fois arrivé à portée d'un autre membre du groupe, vous êtes automatiquement reconnecté.

Si votre groupe DMC se sépare de certains membres du groupe restés à portée les uns des autres de tous les membres du groupe, vous pouvez continuer à parler avec les membres encore dans la portée de tout autre membre du groupe, vous êtes automatiquement reconnecté.

5.1.1 Création des groupes intercom DMC

Tout utilisateur du groupe peut créer un groupe Intercom DMC. Chaque groupe peut être constitué d'utilisateurs maximum. Lors de la création d'un groupe, tous les membres doivent se trouver à moins (16 pieds) les uns des autres.

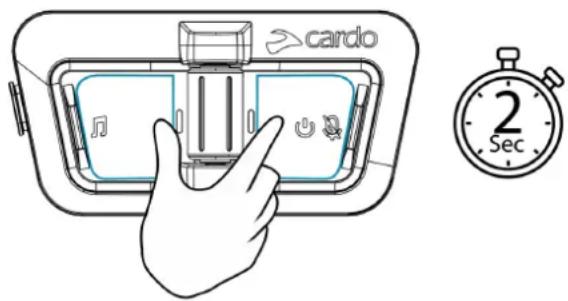

1. Tous les utilisateurs doivent appuyer simultanément sur les boutons et pendant 2 secondes.

1. Après que chaque membre se soit connecté, les voyants lumineux du module connecté clignotent pendant 2 secondes.

Après que le regroupement est terminé, la conférence interphone DMC démarre automatiquement.

5.1.2 Rejoindre des groupes intercom DMC

Vous pouvez joindre ou rejoindre un groupe Intercom DMC créé précédemment.

Rejoindre un groupe DMC existant :

1. Pour autoriser un utilisateur supplémentaire, l'administrateur du groupe sélectionne « Ajouter un utilisat dans l'application Cardo Connect.
2. Appuyez sur les boutons et pendant 2 secondes. Les voyants lumineux rouge et vert clignotent rapidement.

La couleur du voyant lumineux clignotant indique si vous avez été ajouté au groupe :

• Violet: Vous avez rejoint le groupe.

- Jaune : Vous ne pouvez pas rejoindre le groupe car il a déjà atteint le nombre maximum de motards.

- Rouge : Impossible de rejoindre le groupe.

5.1.3 Quitter les groupes intercom DMC

Vous pouvez quitter un groupe DMC avec l'application Cardo Connect ou en effectuant une réinitialisation complète des paramètres d'usine.

Si vous quittez un groupe Intercom DMC, vous devrez à nouveau rejoindre le groupe si vous souhaitez ultérieurement vous y connecter à nouveau.

5.2.1 Activer/désactiver le microphone

Pour activer ou désactiver le microphone, appuyez une fois sur le bouton MARCHE/arrêt ou dites « Hey Cardo, coupe le micro », « Hey Cardo, active le micro ». Couper le micro ne vous empêche pas d'entendre les appels de groupe ou d'écouter de la musique.

Le fait de désactiver le son d'Intercom DMC désactive également vos micro et haut-parleurs vis-à-vis de la communication du groupe Intercom. Votre micro et vos haut-parleurs sont toujours actifs pour les appels téléphoniques et la musique. Le fait de réactiver le son vous ramène à la conversation du groupe. L'intercom DMC est ACTIVÉ lorsque vous mettez le module en MARCHE.

- Pour désactiver l'intercom DMC, appuyez deux fois sur le bouton MARCHE/ARRÊT ou dites « Hey Cardo, coupe le son ». Pour réactiver l'intercom DMC, procédez de la même manière, appuyez deux fois sur le bouton MARCHE/ARRÊT ou dites « Hey Cardo, active le son ».

Si votre PACKTALK OUTDOOR ne répond plus, réinitialisez-le de l'une des manières suivantes :

- Éteignez l'appareil puis rallumez-le (reportez-vous à la section Allumer/Éteindre votre module).

• Pour redémarrer le module, appuyez simultanément sur 🎯 + ⏻ pendant 10 secondes.

6.2 Réinitialisation aux paramètres d'usine

Cette option supprime tous les appareils couplés et tous les paramètres de configuration.

Pour effectuer une réinitialisation aux paramètres d'usine du module, procédez de l'une des façons suivantes :

1. Vérifiez que votre PACKTALK OUTDOOR est en mode Veille.
2. Appuyez simultanément sur + et sur la molette de commande pendant 5 secondes.

Le voyant lumineux clignote en violet 5 fois.

1. La réinitialisation des paramètres d'usine peut s'effectuer avec l'application Cardo Connect.

6.3 FAQ

Vous trouverez d'autres réponses à des problèmes courants à l'adresse www.cardosystems.com/support/packtalk-outdoor

7. Personnalisation de votre appareil

Tirez le maximum de votre PACKTALK OUTDOOR en modifiant les paramètres et en personnalisant votre appareil en fonction de vos préférences personnelles,

Cardo vous recommande de personnaliser et d'effectuer des réglages avant que vous pouvez régler ces paramètres après les avoir testés dans des conditions.

7.1 Priorités de la SOURCE AUDIO

PACKTALK OUTDOOR gère les sources audio entendues au travers des haut-parleurs, en fonction des priorités de la source audio suivantes.

Priorité Source audio
Priorité élevée	Appels téléphoniques
↑	Musique ou Intercom DMC
Priorité basse

Les appels téléphoniques désactivent temporairement le son, mais les membres du groupe font toujours partie du groupe.

Les appels intercom en cours ne seront pas interrompus par un autre appel intercom.

8. Assistance technique

Pour plus d'informations :

• Pour éviter tout problème potentiel et pour bénéficier de notre assistance et de notre garantie, nous vous recommandons d'acheter nos produits uniquement auprès des revendeurs agréés Cardo.
• Votre magasin de brique et de mortier préféré sera toujours votre meilleur choix. Les revendeurs en ligne non autorisés et les sites d'enchères en ligne tels que eBay ne font pas partie des revendeurs Cardo et l'achat de nos produits sur ces sites est votre entière responsabilité. Cardo s'efforce de fournir des produits de qualité et un service à la clientèle exceptionnel. Nous sélectionnons les revendeurs qui partagent cette vision. L'achat d'articles auprès de revendeurs en ligne non autorisés affecte également les consommateurs en ligne sans méfiance qui peuvent acheter des produits utilisés ou défectueux, sans garantie. Protégez votre investissement en achetant des produits authentiques Cardo et Scala Rider® uniquement auprès de revendeurs autorisés.

Tous droits réservés. Cardo, le logo Cardo et les autres marques de Cardo appartiennent à Cardo et enregistrées. Toutes les autres marques appartiennent à leurs propriétaires respectifs. Cardo Systems décline responsabilité quant aux erreurs susceptibles d'apparaître dans le présent document. Les informations contenues dans ce document peuvent être modifiées sans préavis.
