Astro A4 - Coupe-papier FELLOWES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-papier manuel
Marque	Fellowes
Modèle	Astro A4
Format de coupe maximal	A4 (210 x 297 mm)
Capacité de coupe	Jusqu'à 15 feuilles (80 g/m²)
Type de lame	Acier trempé remplaçable
Dimensions (L x P x H)	Environ 370 x 250 x 120 mm
Poids	Environ 3,5 kg
Alimentation	Aucune (100% manuel)
Dispositif de sécurité	Protection de lame, frein sur le levier de coupe
Butée latérale graduée	Oui, avec échelle millimétrique
Butée arrière	Oui, réglable pour équerrage
Butée avant (coupe de bandes étroites)	Oui, avec réglage moleté et blocage
Languettes support papier	Oui
Entretien	Changer lame et contre-lame si qualité de coupe altérée
Nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser de solvants
Pièces détachées	Lame, contre-lame, vis de réglage, capots
Réparabilité	Lame et contre-lame remplaçables par l'utilisateur ; frein réglable
Garantie	1 an (pièces et main-d'œuvre)
Certifications	GS, ISO 9001, ISO 14001, ISO 50001
Utilisation prévue	Bureau, petite imprimerie
Instructions de sécurité	Ne pas utiliser par des enfants ; ne pas passer les mains sous la lame

FOIRE AUX QUESTIONS - Astro A4 FELLOWES

Comment changer la lame du Fellowes Astro A4 ?

Pour changer la lame, contactez le service Fellowes ou un revendeur agréé. La lame et la contre-lame sont remplaçables. Consultez la notice pour les instructions détaillées.

Que faire si le levier de coupe tombe tout seul ?

Réglez le frein : retirez le cache noir de l'écrou, maintenez l'écrou avec une clé plate de 13 mm, puis serrez la vis avec une clé allen de 6 mm jusqu'à ce que le levier reste en position tout en étant facile à actionner.

Comment régler la butée arrière pour un équerrage précis ?

Utilisez une clé allen de 2 mm pour ajuster la vis située en face de la vis de blocage de la butée arrière. Tournez jusqu'à obtenir un angle droit parfait.

Quel type de papier peut-on couper avec ce massicot ?

Le Fellowes Astro A4 coupe du papier standard jusqu'au format A4 (210 x 297 mm). Il peut couper jusqu'à 15 feuilles de 80 g/m² en une seule fois.

Le coupe-papier Fellowes Astro A4 nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un appareil entièrement manuel. Aucune alimentation électrique n'est nécessaire.

Comment nettoyer le coupe-papier ?

Essuyez les surfaces avec un chiffon sec et doux. N'utilisez pas de solvants ou produits abrasifs qui pourraient endommager les pièces.

Puis-je couper des bandes très étroites avec ce modèle ?

Oui, utilisez la butée avant (pièce ⑧) et réglez la cote avec le bouton moleté (⑩). Pour des bandes de moins de 10 mm, la butée s'efface automatiquement. Avant chaque coupe, remontez complètement le levier.

Que faire si la qualité de coupe se dégrade ?

Cela indique que la lame ou la contre-lame est émoussée. Remplacez les deux en contactant le service après-vente Fellowes (www.fellowes.com, rubrique Service).

Le coupe-papier est-il garanti ?

Oui, Fellowes garantit les pièces contre tout défaut de matière ou de fabrication pendant 1 an à compter de la date d'achat par le premier utilisateur. Conservez la plaque signalétique pour faire valoir la garantie.

Comment enregistrer mon produit Fellowes Astro A4 ?

Rendez-vous sur www.fellowes.com/register et saisissez les informations de la plaque signalétique (située à l'arrière ou sous la machine) pour recevoir les actualités et offres.

MODE D'EMPLOI Astro A4 FELLOWES

FR Nous vous prions de lire attentivement le mode d'emploi avant d'utiliser la machine, et attirons votre attention sur les consignes de sécurité. Les instructions d'utilisation et les consignes de sécurité doivent toujours être disponibles.

FR Pas d'utilisation par un enfant!

FR Ne pas passer les mains sous la lame!

FR Le dispositif de protection de la lame ① ne doit pas être démonté, et doit toujours être prêt à fonctionner.

① - Dispositif de protection de la lame ② - Dispositif de pression ③ - Guide du dispositif de protection de la lame ④ - Levier de coupe ⑤ - Butée latérale graduée ⑥ - Butée arrière ⑦ - Vis de blocage ⑧ - Butée avant ⑨ - Languettes support papier ⑩ - Bouton moleté gradué de réglage de la butée avant ⑪ - Vis de blocage de la butée avant

Lever le levier de coupe ④ et positionner le papier par la gauche. Les butées arrière ⑥ et latérale ⑤ permettent un placement précis du papier.

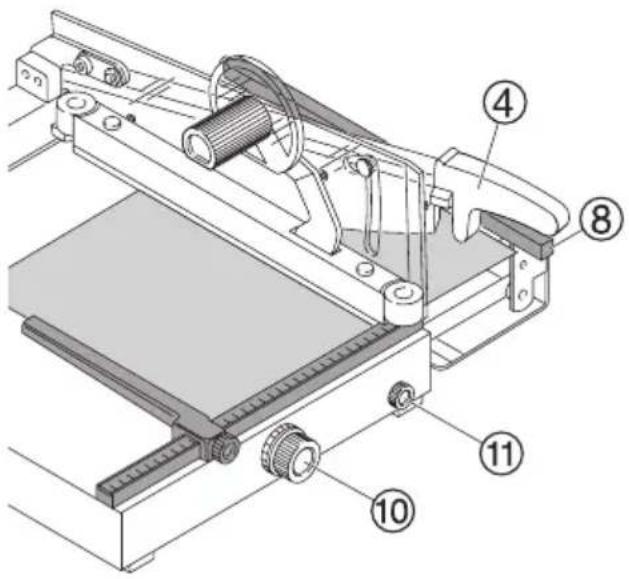

FR Le papier peut être également positionné contre le dispositif de coupe de bandes étroites ⑧ situé sur la butée avant. La cote désirée se règle à l'aide du bouton moleté gradué ⑩, et peut être verrouillée pour des coupes répétitives à l'aide de la vis de blocage ⑪. Lors de la coupe de bandes étroites (inférieures à 10 mm de largeur) la butée avant s'effacera automatiquement. Avant la coupe de bandes étroites, il faut complètement remonter le levier de coupe ④ afin d'avoir une cote exacte lors de la prochaine coupe.

• Bedienung • Operation • Utilisation • Bediening •
• Instructions d'utilisation • Funcionamiento • Handhavande •
• Funcionamento • Betjening • Betjening •

FR Incidents éventuels

FR Le levier de coupe tombe tout seul.

• Régler le frein. Voir en page 15.

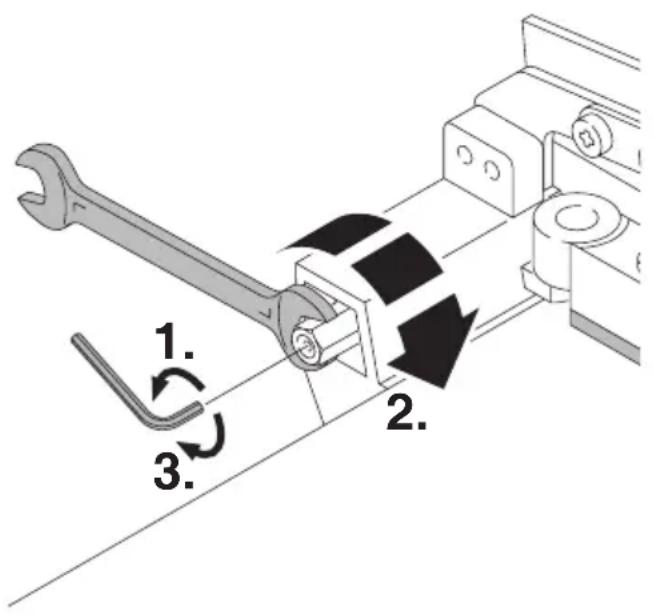

La machine est équipée d'un frein sur le levier de coupe, qui l'empêche de s'abaisser de lui-même dans toute position. Si le cas se produisait, le frein doit être réglé de la manière suivante : Retirer d'abord le cache noir (1.) de l'écrou (2.). Maintenir l'écrou avec une clé plate (ø 13 mm). Serrer

Simultanément, visser la vis (3.) avec une clé allen (6 mm) jusqu'à ce que le levier de coupe ne puisse plus s'abaisser tout seul, mais soit libre d'être actionné manuellement sans effort (voir croquis).

FR La précision de l'équerrage de la butée arrière peut être réajustée à l'aide de la vis située en face de la vis de blocage ⑥ en utilisant une clé allen (2 mm).

- changer lame et contre-lame! Pour toute question concernant les changements de lame et contre-lame Contact : Service (voir pages 20).

- www.fellowes.com → rubrique "Service"

FR Cette machine est approuvée GS. Les spécifications techniques se retrouvent sur la plaque signalétique apposée sur la machine.

Pour bénéficier de la garantie, la machine doit pouvoir être identifiée par sa plaque signalétique. Sous réserve de modifications techniques.

La société Krug + Priester dispose des certifications suivantes :

• Système de management de la qualité selon DIN EN ISO 9001:2015
• Système de management de l'environnement selon DIN EN ISO 14001:2009
• Système de management de l'énergie selon DIN EN ISO 50001:2011

Merci d'avoir acheté un produit Fellowes. Veuillez visiter www.fellowes.com/register pour enregistrer votre produit et recevoir les dernières nouvelles, commentaires et offres concernant les produits. Les détails concernant le produit figurent sur la plaque signalétique à l'arrière ou sur le dessous de la machine.

Fellowes garantit que les pièces du massicot ne présenteront aucun défaut de matière ou de fabrication pendant 1 ans à compter de la date d'achat par le premier utilisateur. En cas de défaut pendant la période de garantie, votre recours unique et exclusif sera la réparation ou l'échange, au choix et aux frais de Fellowes, de la pièce défectueuse. Cette garantie ne s'applique pas en cas d'utilisation abusive, de mauvaise manipulation ou de réparation non autorisée. Toute garantie implicite, y compris la garantie de qualité marchande ou d'aptitude à une utilisation particulière, est ainsi limitée dans le temps à la période de garantie appropriée présentée ci-dessus. Fellowes ne sera en aucun cas responsable des dommages indirects attribuables à ce produit. Cette garantie vous donne des droits légaux spécifiques. Il est possible que vous ayez d'autres droits légaux différents de ceux conférés par cette garantie. La durée et les conditions de cette garantie sont valides dans le monde entier, sauf lorsque des limitations, restrictions ou conditions différentes peuvent être exigées par la loi locale. Pour obtenir un complément d'information ou des services aux termes de la présente garantie, veuillez contacter Fellowes ou votre revendeur.
