ERIS E5 BT - Moniteur PRESONUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de référence actif/passif
Marque	PreSonus
Modèle	ERIS E5 BT
Dimensions (L x P x H)	177,8 mm x 190,5 mm x 260,35 mm (par enceinte)
Poids (la paire)	6,98 kg
Alimentation	100-120 V ~50/60 Hz ou 220-240 V ~50/60 Hz
Amplification	100 W total (50 W par enceinte), classe D
Réponse en fréquence	53 Hz - 22 kHz
Fréquence de séparation	6,7 kHz
Niveau de pression acoustique (SPL) crête	112 dB SPL à 1 m
Haut-parleur grave	5,25" (13,3 cm)
Haut-parleur aigu	Dôme en soie de 1" (25 mm)
Entrées	1 x mini-jack TRS 3,5 mm stéréo (face avant) ; 2 x jack TRS 6,35 mm symétriques ; 2 x RCA asymétriques ; Bluetooth 5.0
Sorties	1 x mini-jack TRS 3,5 mm casque ; 1 x jack TRS 6,35 mm sub out (sommation mono)
Contrôles utilisateur	Volume, correction grave (plateau ±6 dB à 100 Hz), correction aigu (plateau ±6 dB à 10 kHz)
Bluetooth	Version 5.0, stéréo, appairage pour deux appareils
Protections	Limitation courant de sortie, surchauffe, transitoires de mise sous/hors tension, filtre subsonique, fusible secteur
Matériau de l'enceinte	MDF avec revêtement vinyle
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Pièces détachées et réparabilité	Contacter le support PreSonus. Certains composants peuvent être remplacés par un technicien agréé.
Informations générales	Enceinte active et passive livrées en paire. Câbles d'interconnexion et d'alimentation inclus.

FOIRE AUX QUESTIONS - ERIS E5 BT PRESONUS

Comment appairer mes enceintes Eris E5 BT en Bluetooth ?

Maintenez enfoncé le bouton Pair à l'arrière de l'enceinte active pendant 3 secondes. La LED avant clignote en bleu. Sur votre appareil Bluetooth, sélectionnez "E5 BT". Une fois connecté, la LED devient blanche fixe.

Pourquoi n'y a-t-il aucun son alors que les enceintes sont allumées ?

Vérifiez que le câble source est fonctionnel et que le volume est suffisamment élevé. Assurez-vous que les connexions entre l'enceinte active et passive sont correctes (borniers + et - bien serrés). Si seul le casque est branché, les haut-parleurs sont coupés.

Comment régler les graves et les aigus ?

Utilisez les commandes Acoustic Tuning à l'arrière : Low ajuste un plateau ±6 dB à 100 Hz, High ajuste un plateau ±6 dB à 10 kHz. Tournez pour renforcer ou atténuer.

Puis-je connecter un caisson de graves ?

Oui, utilisez la sortie Sub Out (jack TRS 6,35 mm) à l'arrière de l'enceinte active pour brancher un caisson actif comme le PreSonus Eris Sub8.

Que signifient les couleurs de la LED avant ?

Bleu fixe : enceinte sous tension. Bleu clignotant : mode appairage Bluetooth. Blanc fixe : appairage Bluetooth réussi.

Comment utiliser la sortie casque ?

Branchez votre casque sur la prise Phones en face avant. Le volume se règle avec la molette Volume. Note : le son des haut-parleurs est alors coupé.

Pourquoi y a-t-il un ronflement (hum) ?

Un ronflement est souvent dû à une boucle de masse. Assurez-vous que tous vos appareils audio sont branchés sur la même prise secteur.

Le son est très faible ou déformé. Que faire ?

Vérifiez que les câbles d'enceinte (bornier) sont correctement connectés : le + (rouge) de l'enceinte active au + de la passive, et le - (noir) au -. Une inversion de polarité affaiblit le son.

Puis-je utiliser les entrées RCA et TRS en même temps ?

Non, ces entrées sont conçues pour une seule source à la fois. Utilisez plutôt l'entrée Aux In (mini-jack 3,5 mm) en face avant pour une source secondaire.

Comment réinitialiser l'appairage Bluetooth ?

Maintenez le bouton Pair enfoncé 3 secondes pour entrer en mode appairage. Pour oublier les appareils, vous pouvez consulter la notice ou contacter le support.

MODE D'EMPLOI ERIS E5 BT PRESONUS

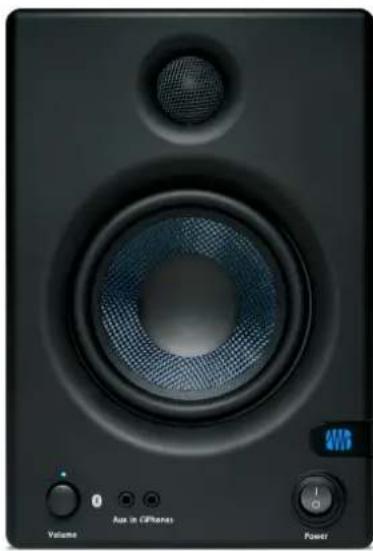

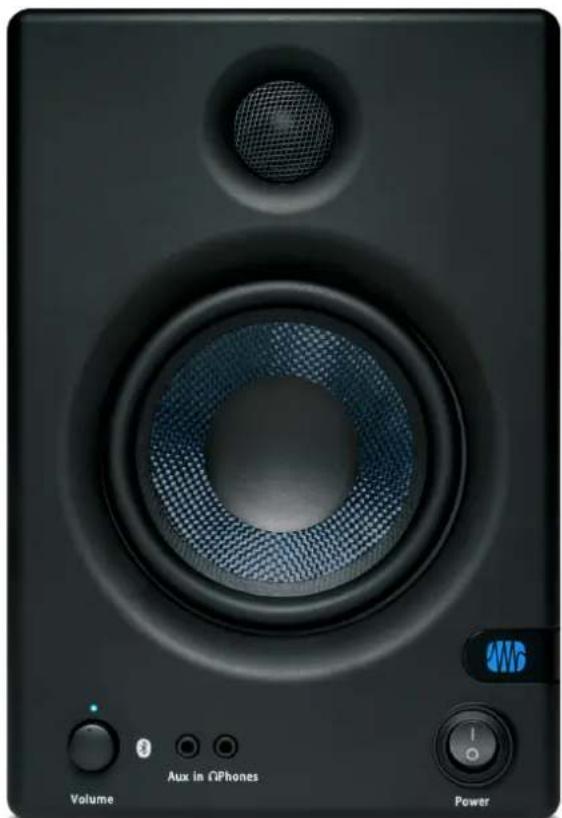

Moniteurs multimédias de référence à haute définition

Mode d'emploi

1. Présentation 3

1.1 Introduction... 3 1.2 Enregistrement du produit... 3 1.3 Contenu de l'emballage... 4

2. Connexions et commandes 6

2.1 Face arrière...6 2.2 Entrées...6 2.3 Alimentation 7 2.4 Commandes d'ajustement acoustique (Acoustic Tuning) 7 2.5 Connexions pour enceintes 8 2.6 Face avant de l'enceinte active...9

3. Schémas de branchement 11

3.1 Configuration de base 11 3.2 Connexions audio 12 3.3 Appairage Bluetooth 13

4. Ressources 15

4.1 Caractéristiques techniques 15 4.2 Guide de dépannage 17

1.1 Introduction

Merci d'avoir acheté les moniteurs multimédias de référence à haute résolution PreSonus®. Enceintes polyvalentes idéales pour le gaming, la création de contenu ou simplement l'écoute de votre al féré, les moniteurs multimédias de référence Eris offrent un son de qualité studio, avec une référence régulière et précise.

PreSonus Audio Electronics vise à constamment améliorer ses produits et nous apprécions grandement vos suggestions. Nous pensons que la meilleure façon d'atteindre notre but d'amélioration constante des produits est d'écouter les véritables experts : nos précieux clients. Nous vous sommes reconnaissants du soutien que vous nous témoignez au travers de l'achat de ce produit et sommes persuadés que vous apprécierez vos Eris !

À propos de ce mode d'emploi : nous vous suggérons d'utiliser ce mode d'emploi pour vous familiariser avec les fonctions, applications et procédures correctes de connexion de vos moniteurs timédias de référence Eris avant d'essayer de les brancher à vos autres appareils audio. Cela aidera à éviter des problèmes durant l'installation et la configuration.

Tout au long de ce mode d'emploi, vous trouverez des Conseils d'expert qui peuvent rapidement faire de vous un expert des Eris et vous aider à rentabiliser au mieux votre investissement.

1.2 Enregistrement du produit

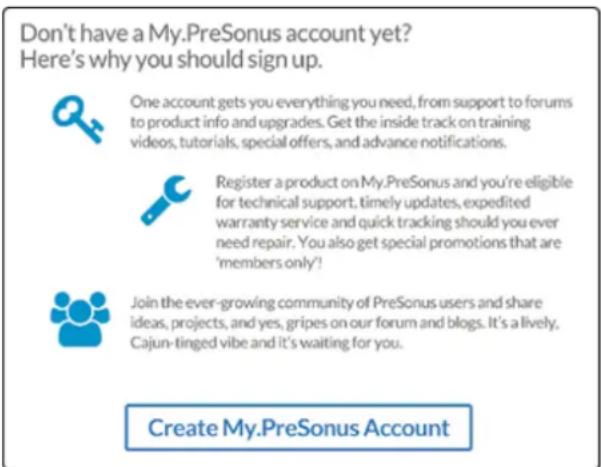

PreSonus s'engage à offrir la meilleure expérience à ses clients. My. PreSonus est le portail répondant à tous les besoins de nos clients enregistrés. Dans votre compte My. PreSonus, vous voyez tous les matériels et logiciels PreSonus que vous avez enregistrés, contacter l'assistance et suivre vos commandes et plus encore.

Allez sur My. PreSonus.com et suivez les instructions à l'écran.

... ou téléchargez l'appli MyPreSonus depuis l'App Store Apple ou Google Play.

1.3 Contenu de l'emballage

Le carton de votre Eris E5 BT contient :

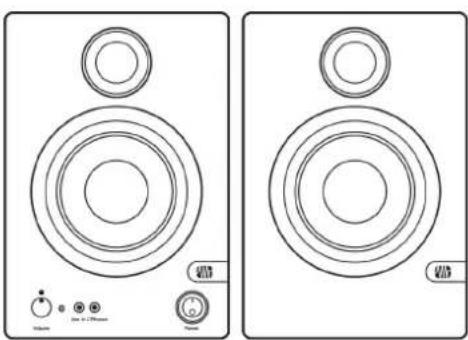

1 paire de moniteurs multimédias de référence Eris E5 BT PreSonus (1 actif, 1 passif)

1 câble de 1,5 m, mini-jack 3,5 mm TRS vers 2 RCA

1 câble de 1,5 m à mini-jacks 3,5 mm TRS stéréo

1 câble d'alimentation IEC

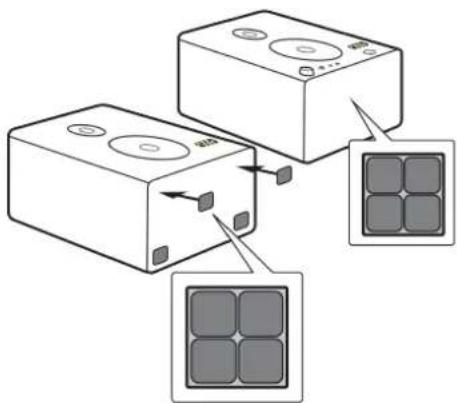

8 pieds en caoutchouc.

2. Connexions et commandes

Votre Eris E5 BT se compose d'une enceinte active et d'une enceinte passive. Quasiment toutes les connexions se font sur l'enceinte active. Cette enceinte fournit le signal et l'amplification à l'enceinte passive. Les exceptions sont les borniers pour fils nus, qui font passer l'alimentation et le signal de l'enceinte active à l'enceinte passive.

2.2 Entrées

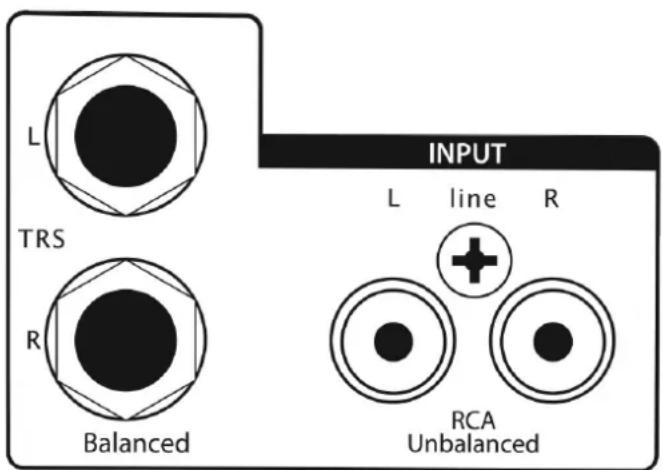

Entrées de niveau ligne. L'enceinte active offre un choix de deux paires d'entrées en face arrière :

prises jacks 6,35 mm 3 points (TRS) symétriques gauche et droite et RCA asymétriques gauche droite. Ces entrées acceptent un signal de niveau ligne venant d'une source audio et envoient l'amplificateur de puissance de chaque moniteur. Ces entrées apportent plus de flexibilité de branchement mais n'ont pas pour but de brancher simultanément plusieurs sources à vos enceintes. Une entrée sur mini-jack stéréo de 3,5 mm est disponible en face avant, veuillez consulter la section

2.6 Pour plus d'informations.

Conseil d'expert : les entrées pour canal de gauche (symétriques ou asymétriques) envoient leur signal à l'amplificateur de l'enceinte active, et les entrées pour canal de droite à l'amplificateur de l'enceinte passive. PreSonus recommande de placer l'enceinte active du côté gauche de votre espace de mixage et l'enceinte passive du côté droit. Toutefois, si vous préférez que les commandes de moniteur actif se trouvent sur la droite de votre espace de travail, pensez bien à inverser les câbles de votre source audio pour conserver une image stéréo correcte.

2.3 Alimentation

Embase pour cordon d'alimentation IEC. L'enceinte active accepte un cordon d'alimentation IEC C7 standard. L'interrupteur d'alimentation se trouve en face avant de l'enceinte active.

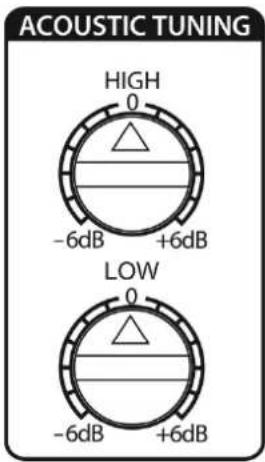

2.4 Commandes d'ajustement acoustique (acoustic tuning)

High. Renforce ou atténue de ±6 dB toutes les fréquences au-dessus de 10 kHz (aigus).

Conseil d'expert : la commande High est un égaliseur ou correcteur d'aigus en plateau qui atténue ou renforce les fréquences au-dessus de 10 kHz. Cet égaliseur ressemble beaucoup à la commande d'aigus d'une chaîne stéréo domestique ou d'un autoradio : il augmente ou diminue le gain de toutes les fréquences supérieures à la fréquence de coupure spécifiée. Les égaliseurs en plateau peuvent très rapidement apporter de grands changements au son en ajoutant ou en retirant toute une plage de fréquences.

Low. Renforce ou atténue de ±6 dB toutes les fréquences autour de 100 Hz (graves).

Conseil d'expert : la commande Low est un égaliseur ou correcteur de graves en plateau qui atténue ou renforce les fréquences en dessous de 100 Hz. Cette fonction est l'équivalent de la commande basses d'une chaîne stéréo domestique ou d'un autoradio : elle augmente ou diminue le gain de toutes les fréquences inférieures à la fréquence de coupure spécifiée. Les égaliseurs en plateau peuvent très rapidement apporter de grands changements au son en ajoutant ou en retirant toute

2.3 Alimentation 7

plage de fréquences.

2.5 Connexions pour enceintes

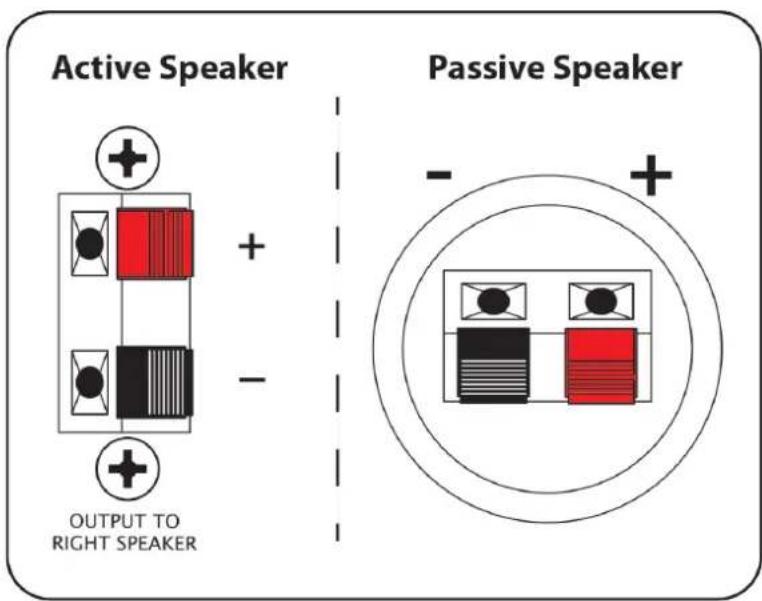

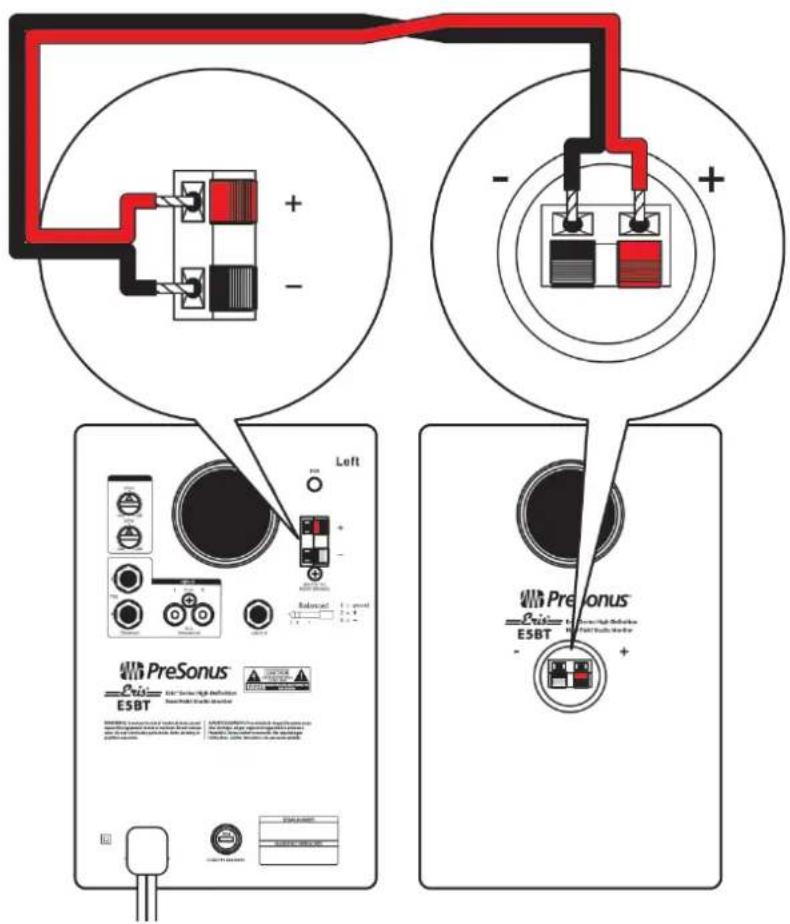

Borniers pour fils nus. Cette connexion sert à alimenter l'enceinte passive et à lui envoyer le signal.

Veillez à bien connecter le plus et le moins de votre enceinte active aux borniers correspondants. L'enceinte passive (c'est-à-dire le plus avec le plus et le moins avec le moins).

SUBOUT

Sortie pour caisson de graves. Cette prise jack 6,35 mm TRS mono permet de connecter le caisson de graves de votre choix. Nous recommandons l'Eris Sub8.

2.6 Face avant de l'enceinte active

Power

Interrupteur d'alimentation. C'est le commutateur On/Off (Marche/Arrêt).

LED d'alimentation/état du Bluetooth. Le voyant au-dessus de la commande de volume témoigne de l'alimentation. Cette LED affiche également l'état de la connexion Bluetooth comme suit :

• Bleu fixe. L'enceinte Eris est sous tension.
• Bleu clignotant. L'enceinte Eris est en mode d'appairage.
• Blanc fixe. L'enceinte Eris est appairée à un appareil Bluetooth.

Volume. Règle le niveau de volume du signal entrant avant qu'il ne soit amplifié. C'est aussi la commande de volume pour l'amplificateur de la sortie casque en face avant.

Aux in

Entrée auxiliaire. Cette prise mini-jack 3,5 mm stéréo permet de brancher un lecteur audio pour un rapide contrôle de référence.

Conseil d'expert : cette entrée sera ajoutée aux entrées de la face arrière.

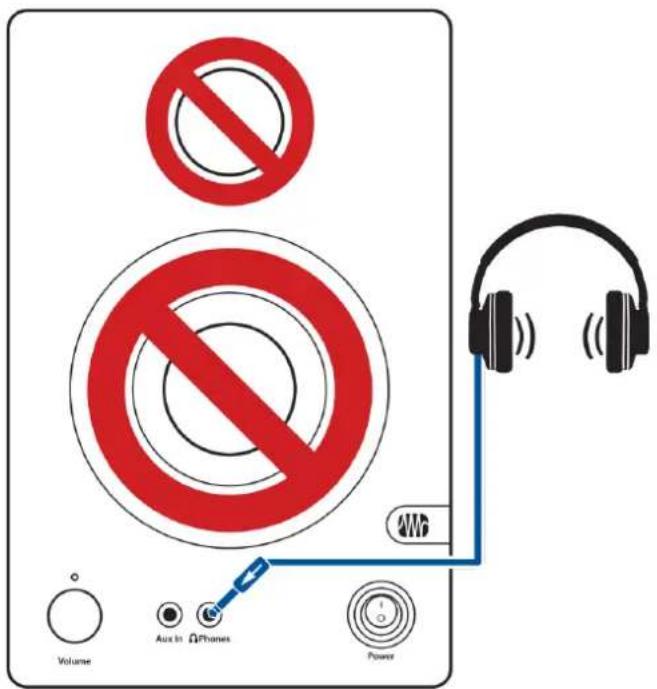

Sortie casque. Le niveau de cette sortie casque est contrôlé par le bouton Volume.

Notez que brancher un casque d'écoute coupe le son des haut-parleurs.

3.1 Configuration de base

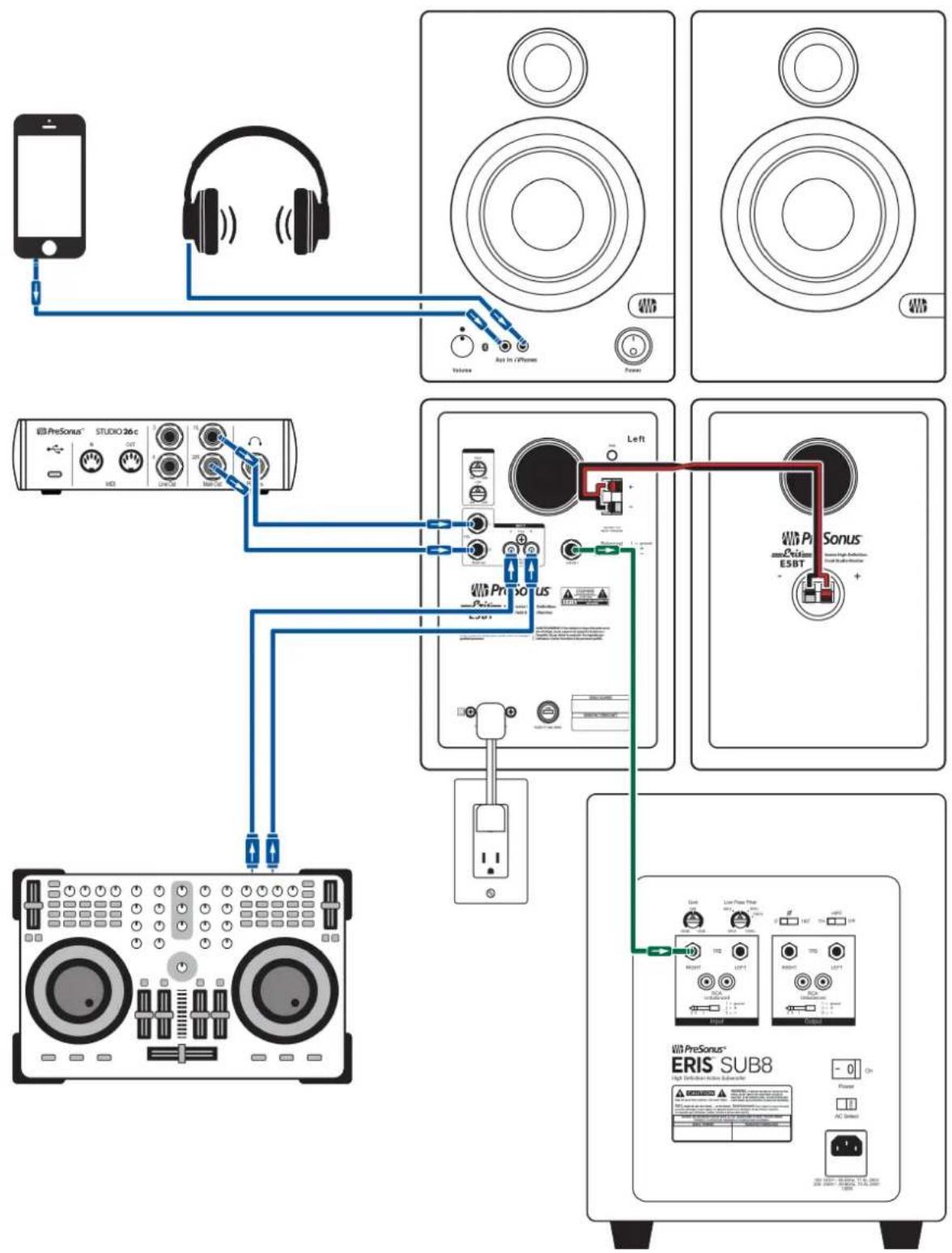

3.2 Connexions audio

3.3 Appairage bluetooth

Votre Eris E5 BT peut être appairé avec n'importe quel appareil Bluetooth pour la lecture audio. Pour appairer votre système d'enceintes, commencez par maintenir pressé pendant trois secondes le bouton Pair à l'arrière de l'enceinte Eris active.

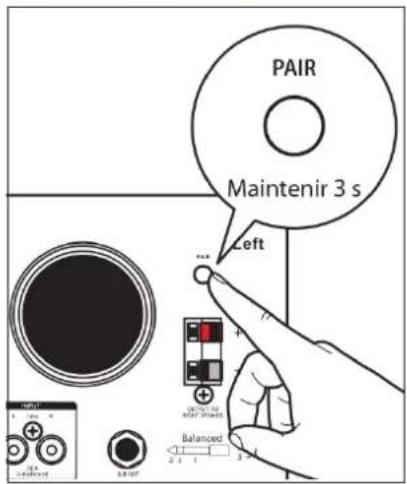

La LED d'alimentation/Bluetooth clignotera à l'avant de l'enceinte active, indiquant que l'appairage est activé.

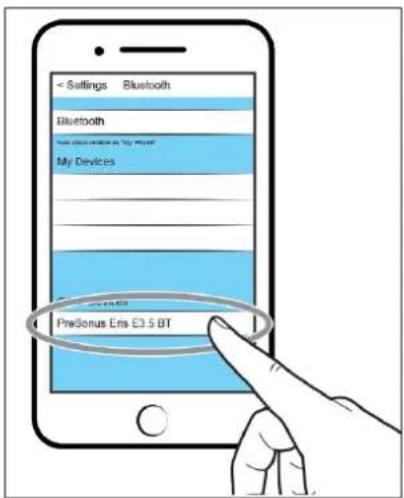

Sur votre appareil Bluetooth, sélectionnez « E5 BT ».

Une fois vos enceintes Eris appairées, la LED d'alimentation/Bluetooth s'allume en blanc.

Conseil d'expert : vous pouvez appairer un appareil supplémentaire en répétant ces étapes. Vos enceintes Eris peuvent mémoriser l'appairage de deux appareils Bluetooth, mais ne peuvent diffuser le son que d'un appareil Bluetooth à la fois. Chaque fois que vous allumez vos enceintes Eris, vos appareils Bluetooth mémorisés s'appairent automatiquement s'ils sont à portée.

4.1 Caractéristiques techniques

Eris E5 BT

Entrées	1 mini-jack TRS stéréo de 3,5 mm2 jacks 6,35 mm TRS symétriques2 RCA asymétriquesBluetooth 5.0 stéréo
Sorties	1 mini-jack TRS stéréo de 3,5 mm1 sortie jack 6,35 mm TRS de sommation mono pour caisson de grave
Performances
Réponse en fré-quence	53 Hz - 22 kHz
Fréquence de séparation (cros-sover)	6,7 kHz
Puissance de l'amplificateur	100 W (50 W/enceinte), classe D
Niveau de pression acoustique (SPL) en crête(à 1 mètre)	112 dB
Haut-parleur des basses fréquences	5,25" (13,3 cm)
Haut-parleur des hautes fréquences	Dôme en soie de 1" (25 mm)
Impédance d'entrée	10 kΩ
Commandes de l'utilisateur

Commande de volume	Courbe de type A
Commande des basses fréquences	Renforcement/atténuation des graves de ± 6 dB en plateau à 100 Hz
Commande des hautes fréquences	Renforcement/atténuation des aigus de ± 6 dB en plateau à 2 kHz.
Protection Parasites	radioélectriquesLimitation du courant de sortie, SurchauffeTransitoires de mise sous/hors tension, Filtre subsoniqueFusible d'alimentation secteur externe
Alimentation 100-120 V ~50/60 Hz ou 220-240 V ~50/60 Hz
Enceinte Panneaux de fibres MDF à revêtement vinyle
Caractéristiques physiques
Largeur 177,8 mm
Profondeur 190,5 mm
Hauteur 260,35 mm
Poids (par paire) 6,98 kg

4.2 Guide de dépannage

Pas d'alimentation. Assurez-vous d'abord que votre enceinte Eris active est bien branchée. Si elle est branchée à un onduleur, vérifiez que celui-ci est activé et fonctionne correctement.

Pas de son. Si votre enceinte Eris active semble alimentée alors que vous n'entendez aucun son quand votre source audio est en service (les voyants sont allumés mais il ne se passe rien), vérifiez le câble reliant votre source audio à l'enceinte active fonctionne bien. Vérifiez aussi que le volume est réglé de façon à fournir une amplitude de signal suffisante. Si seule l'enceinte E est silencieuse, vérifiez vos connexions par fils d'enceinte et notamment que le fil nu est bien fond dans chaque bornier.

Ronflement. Généralement, un ronflement est causé par une boucle de masse. Vérifiez que tous vos équipements audio sont raccordés à la même source électrique.

Le son est ténu. Si le son des enceintes semble ténu et fragile, vérifiez que vos fils d'enceinte sont correctement connectés (c'est-à-dire le plus/bornier rouge de l'enceinte Eris active connecté au plus/rouge de l'enceinte Eris passive et le moins/bornier noir de l'une connecté au moins/bornier noir de l'autre).
