Type de produit	Grosse caisse électronique (Trigger Bass Drum)
Marque	Roland
Modèle	KD-220 (KD-180 également disponible)
Taille du fût	22 pouces (diamètre) x 14 pouces (profondeur)
Poids	12,3 kg
Dimensions (L x P x H)	684 mm x 514 mm x 623 mm
Matériau du fût	Bois (contreplaqué)
Surface de frappe	Peau en mesh (filet) pour un toucher naturel et silencieux
Capteur	1 capteur (peau de frappe)
Connecteur	Prise TRIGGER OUT (jack 6,35 mm)
Pédale compatible	Pédale simple ou double (non fournie)
Alimentation	Alimenté par le module de batterie via le câble de déclenchement
Réglage de la tension de la peau	Oui, via boulons de réglage pour ajuster la réponse de frappe
Fonctions principales	Détection de vélocité, compatible avec modules Roland (TD-50, TD-30, TD-25)
Accessoires fournis	Câble de connexion, clé de serrage, tiges x2, protection du cerclage en bois x2 (uniquement KD-220), mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Utiliser sur une surface stable. Ne pas démonter les panneaux de frappe. Attention aux pointes des pieds.
Pièces détachées et réparabilité	Pièces disponibles via revendeurs agréés Roland. Réparation par technicien qualifié recommandée.
Informations générales	Fabriqué par Roland Corporation. Notice disponible en téléchargement gratuit sur notice-facile.com.

FOIRE AUX QUESTIONS - KD220 ROLAND

Comment assembler la grosse caisse électronique KD-220 ?

Insérez les tiges dans les jambes, ajustez l'angle des jambes avec la molette de serrage, puis fixez la pédale de grosse caisse. Pour le KD-220, placez les protections du cerclage en bois avant de fixer la pédale. Utilisez la clé de serrage fournie.

Quel type de pédale est compatible avec le KD-220 ?

Le KD-220 est compatible avec les pédales simples et doubles standards. La pédale n'est pas incluse dans l'emballage.

Comment connecter le KD-220 au module de batterie ?

Utilisez le câble de connexion fourni. Branchez la fiche marquée 'L' dans la prise TRIGGER OUT du KD-220, puis l'autre extrémité dans l'entrée correspondante du module (ex: TD-50).

Comment régler la tension de la peau de frappe ?

Ajustez chaque boulon de réglage progressivement en diagonale pour une tension homogène. Une tension correcte améliore la réponse de frappe et évite les dysfonctionnements du capteur.

Puis-je utiliser des battes en feutre ou en bois sur le KD-220 ?

Oui, vous pouvez utiliser diverses battes disponibles dans le commerce, y compris en feutre, plastique ou bois. La surface de frappe en mesh est conçue pour résister à différents matériaux.

Pourquoi mon capteur ne détecte-t-il pas bien les coups ?

Vérifiez que la tension de la peau est correcte et que le câble TRIGGER OUT est bien connecté. Assurez-vous également que le type de capteur est correctement paramétré dans votre module (KD-A22 pour TD-50, KD-140 pour TD-30, etc.).

Comment installer une double pédale sur le KD-220 ?

Placez les deux battes de manière symétrique de part et d'autre du centre de la surface de frappe. Si nécessaire, ajustez la position de la peau de frappe en déplaçant le panneau de frappe après avoir desserré les crochets.

Le KD-220 est-il compatible avec les modules d'autres marques ?

Le KD-220 est un déclencheur standard avec connecteur jack 6,35 mm. Il peut fonctionner avec la plupart des modules de batterie électronique, mais les réglages de type de capteur peuvent varier. Consultez le manuel de votre module.

Comment nettoyer et entretenir le KD-220 ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les produits chimiques, l'eau et l'humidité. Serrez régulièrement les boulons pour maintenir une tension homogène.

Quelles sont les dimensions et le poids du KD-220 ?

Dimensions : 684 mm (L) x 514 mm (P) x 623 mm (H). Poids : 12,3 kg. Le fût fait 22 pouces de diamètre et 14 pouces de profondeur.

MODE D'EMPLOI KD220 ROLAND

Avant d'utiliser cet appareil, lisez attentivement les « CONSIGNES DE SÉCURITÉ » et les « REMARQUES IMPORTANTES ». Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire.

Vérification du contenu de l'emballage

Après ouverture de l'emballage, vérifiez que tous les éléments s'y

trouvent bien. S'il manque un élément, veuillez contacter votre

revendeur

(No text)

KD-220 KD-180

Tige x 2

Protection du cerclage en

bois x 2

Câble de connexion

Clé de serrage

Mode d'emploi

* Cet emballage ne contient pas de pédale de grosse caisse ni de batte. Vous pouvez utiliser diverses battes disponibles dans le commerce, y compris des battes en feutre, plastique ou bois.

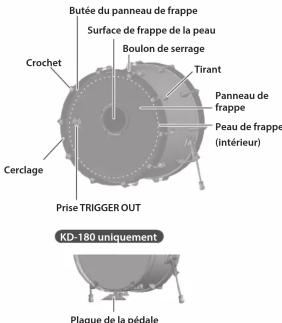

Description

Remarque

Tendant l'assemblage, veillez à ne pas vous pincer la main ou le pied sous le poids de la grosse caisse.

1. KD-180 uniquement Réglez la position de la plaque de la pédale.

Utilisez la clé de serrage pour desserrer les boulons aux emplacements indiqués. Ajustez ensuite la position de la plaque de la pédale afin d'aligner les repères de la plaque de la pédale avec les positions des boulons, puis resserrez les boulons.

1. Insérez la tige fournie dans la jambe, positionnez l'extrémité de la tige au niveau du repère 2, puis utilisez la clé de serrage pour resserrer le boulon.

1. Desserrez la molette de serrage de la jambe, ajustez l'angle de la jambe, puis resserrez sa molette de serrage.

1. Ajustez l'extrémité des jambes (pointe/caoutchouc) en fonction de la surface sur laquelle vous installez le KD-220/180.

Pointe	Sol soupleTapis V-Drums (série TDM), moquette, etc.
Caoutchouc	Sol durPlancher en bois, béton, etc.

Si vous desserrez l'écrou du pied, puis que vous tournez le pied pour le monter, la pointe sera exposée. Resserrez l'écrou du pied pour sécuriser la position du pied.

(pointe) (caoutchouc)

L'extrémité de la pointe est très pointue. Manipulez-la avec précaution.

Si vous utilisez les extrémités des pointes du pied sur un plancher en bois, vous risquez d'endommager le plancher. Sur un plancher en bois, utilisez les extrémités en caoutchouc.

1. KD-220 uniquement Placez les protections du cerclage en bois à la position à laquelle la pédale de grosse caisse est fixée.

Apposez sur les deux surfaces du cerclage

1. Fixez la pédale de grosse caisse.

KD-180 uniquement Fixez la pédale de grosse caisse à la plaque de la pédale.

Ajustez l'emplacement sur lequel la pédale de grosse caisse est fixée de manière à ce que la batte frappe le centre de la surface de frappe de la peau. Ensuite, fixez solidement la pédale de grosse caisse au KD-180.

* Veillez à ne pas vous pincer les doigts.

Après avoir fixé la pédale de grosse caisse, ajustez l'angle des jambes et la longueur des tiges comme nécessaire.

Utilisation de doubles pédales

Il est également possible d'utiliser le KD-220/180 avec des doubles pédales.

Ajustez les points de frappe des deux battes afin qu'elles soient à distance égale de part et d'autre de la surface de frappe de la peau.

Kd-220 uniquement

Si le point de frappe de la batte ne peut pas être aligné correctement

Selon la pédale de grosse caisse, il peut ne pas être possible de la fixer à la grosse caisse de manière à ce que le point de frappe des deux battes se trouve symétriquement de part et d'autre du centre de la surface de frappe de la peau.

Dans ce cas, procédez ainsi pour ajuster la position de la surface de frappe de la peau.

1. Retirez tous les crochets/boulons de serrage, la butée du panneau de frappe, ainsi que le cerclage de frappe.

Remarque

Pour éviter tout risque de blessure, de dommage ou de dysfonctionnement, ne détachez pas le panneau de frappe ni la peau de frappe du fût.

1. Faites tourner la peau de frappe en même temps que la plaque de frappe, en ajustant sa position de manière à ce que le centre de la prise TRIGGER OUT soit aligné avec le crochet suivant en-dessous.

1. Remettez en place le cerclage.
2. Fixez la butée du panneau de frappe sur les crochets/boulons de réglage.

1. En progressant alternativement d'un bord à l'autre, utilisez vos doigts pour appuyer sur les crochets et la butée du panneau de frappe, et insérez les boulons de réglage dans les tirants tout en appuyant sur la butée du panneau de

frappe entre le cerclage et le panneau de frappe.

Butée du panneau de frappe

Cerclage

1. En progressant alternativement d'un bord à l'autre de la batterie, resserrez légèrement chaque boulon de réglage jusqu'à ce que les crochets n'oscillent plus.

1. Resserrez ensuite chaque boulon de réglage d'un autre 3/4 de tour pour fixer la peau avant. * Si la peau de frappe n'est pas suffisamment fixée, le capteur risque de mal fonctionner, ou le son de frappe risque d'être trop fort.

Connexion au module de sons de batterie

Connectez le KD-220/180 à votre module de sons de batterie. Utilisez le câble de connexion fourni pour effectuer la connexion. Connectez la fiche « L » du câble de connexion à la prise du KD-220/180.

TD-50

Réglages de paramètres recommandés

Vous trouverez ci-dessous les paramètres de capteur recommandés lorsque vous utilisez le KD-220/180 avec divers modules de sons de batterie.

Vous devrez peut-être ajuster les paramètres du capteur en fonction de la manière dont vous avez installé le KD-220/180 et son emplacement d'installation.

Pour plus de détails sur la modification des paramètres, consultez le mode d'emploi de votre module de sons de batterie.

KD-220 KD-180

TD-50

Type de capteur KD-A22

TD-30

Type de cantueur KD-140

Sensibilité 7

Cavil 7

TD 25

Type de capteur	KD-220	KD-180
	* Effectuez une mise à jour à la version la plus récente avant utilisation.

Réglage de la tension de la peau

Ajustez la tension de la peau (avant/frappe) avant de jouer sur le KD-220/KD-180. Vous pouvez faire varier la réponse de frappe (sensation de jeu) en ajustant la tension.

1. Ajustez chaque boulon de réglage progressivement, en effectuant un va-et-vient sur toute la peau dans l'ordre indiqué sur l'illustration. * Si vous resserrez entièrement un boulon de réglage à un seul emplacement, il en résultera une tension inégale, ce qui empêchera l'obtention d'une réponse de frappe correcte et pourra également générer des dysfonctionnements.
2. Ajustez chaque boulon de réglage de manière à ce que la tension de la peau soit homogène.

Principales caractéristiques

Roland KD-220 : Trigger Bass Drum

Eût 22 (diamètre) x 14 (profondeur) pouces

Cantow 1 (no text)

Pédale compatible	Pédale simple, pédale double
Connecteur	Prise TRIGGER OUT
Dimensions	684 (L) x 514 (P) x 623 (H) mm
Poids	12,3 kg
Roland KD-180 : Trigger Bass Drum
Fût 18 (diamètre) x 12 (profondeur) pouces
Capteur	1 (peau)
Pédale compatible	Pédale simple, pédale double
Connecteur	Prise TRIGGER OUT
Dimensions	580 (L) x 453 (P) x 562 (H) mm
Poids	9,3 kg

Ce document décrit les spécifications du produit au moment de la rédaction du document. Pour obtenir les informations les plus récentes, consultez le site Web de Roland.
