Type de produit	Pince universelle pour accessoires électroniques
Marque	Roland
Modèle	APC-10
Diamètre de tuyau compatible	15,9 - 28,6 mm
Poids	530 g
Dimensions (approx.)	120 x 80 x 60 mm
Matériau	Acier et plastique
Utilisation principale	Fixation d'accessoires sur supports tubulaires
Fonctions	Fixation universelle réglable pour appareils électroniques
Contenu de l'emballage	Pince universelle, vis à main, écrous hexagonaux, boulons, mode d'emploi
Installation	Fixer la pince sur le support, régler l'écrou hexagonal, serrer la vis à main
Sécurité	Ne pas démonter, utiliser sur surface stable, tenir hors de portée des enfants
Entretien	Nettoyer avec un chiffon sec, éviter solvants et alcool
Pièces détachées	Boulons, écrous, vis à main disponibles chez Roland
Réparabilité	Ne pas réparer soi-même, contacter un centre de service Roland

FOIRE AUX QUESTIONS - APC10 ROLAND

Comment installer la pince universelle Roland APC-10 ?

Fixez d'abord la pince sur le support en utilisant la vis à main et l'écrou hexagonal. Desserrez ces éléments, placez la pince sur le tuyau, puis serrez fermement. Assurez-vous que la pince reste parallèle à l'appareil fixé. Utilisez une clé de batterie (non incluse) pour régler le boulon si nécessaire.

Quels diamètres de tuyau sont compatibles avec l'APC-10 ?

La pince accepte des tuyaux d'un diamètre de 15,9 à 28,6 mm. Ajustez la profondeur de serrage des écrous hexagonaux en fonction du diamètre.

Quel est le poids maximum supporté par la pince ?

Le poids de l'APC-10 lui-même est de 530 g. Le poids maximum de l'accessoire fixé n'est pas spécifié, mais il est recommandé de ne pas dépasser une charge raisonnable pour éviter tout risque de chute.

Puis-je utiliser cette pince pour fixer un micro ?

Oui, l'APC-10 est une pince universelle conçue pour fixer divers accessoires électroniques comme des micros, des lumières ou des écrans, à condition que le diamètre de fixation soit compatible.

Comment régler l'angle de la pince ?

Desserrez la vis à main et l'écrou hexagonal, ajustez l'orientation de la pince, puis resserrez. Veillez à ce que les pièces de serrage restent parallèles à l'appareil pour une fixation stable.

Quelles précautions de sécurité dois-je prendre ?

Ne démontez pas l'appareil et ne le modifiez pas. Avant utilisation, vérifiez que le support est stable. Surveillez les enfants et tenez les petites pièces hors de leur portée. Évitez les environnements humides ou poussiéreux.

Comment entretenir la pince Roland APC-10 ?

Nettoyez-la avec un chiffon sec. N'utilisez jamais d'essence, de diluant, d'alcool ou de solvants, car ils pourraient décolorer ou déformer les pièces.

Où puis-je acheter des pièces détachées pour l'APC-10 ?

Les pièces détachées (boulons, écrous, vis à main) sont disponibles auprès des revendeurs Roland officiels. Consultez le site Web de Roland pour trouver un centre de service.

La pince est-elle livrée avec une clé de batterie ?

Non, la clé de batterie (taille ②) n'est pas incluse. Vous devez en fournir une pour ajuster le boulon si nécessaire.

Puis-je fixer l'APC-10 sur un pied de micro ?

Oui, si le diamètre du pied est compris entre 15,9 et 28,6 mm. Assurez-vous que la pince est bien serrée et que le pied est stable avant d'y fixer un appareil.

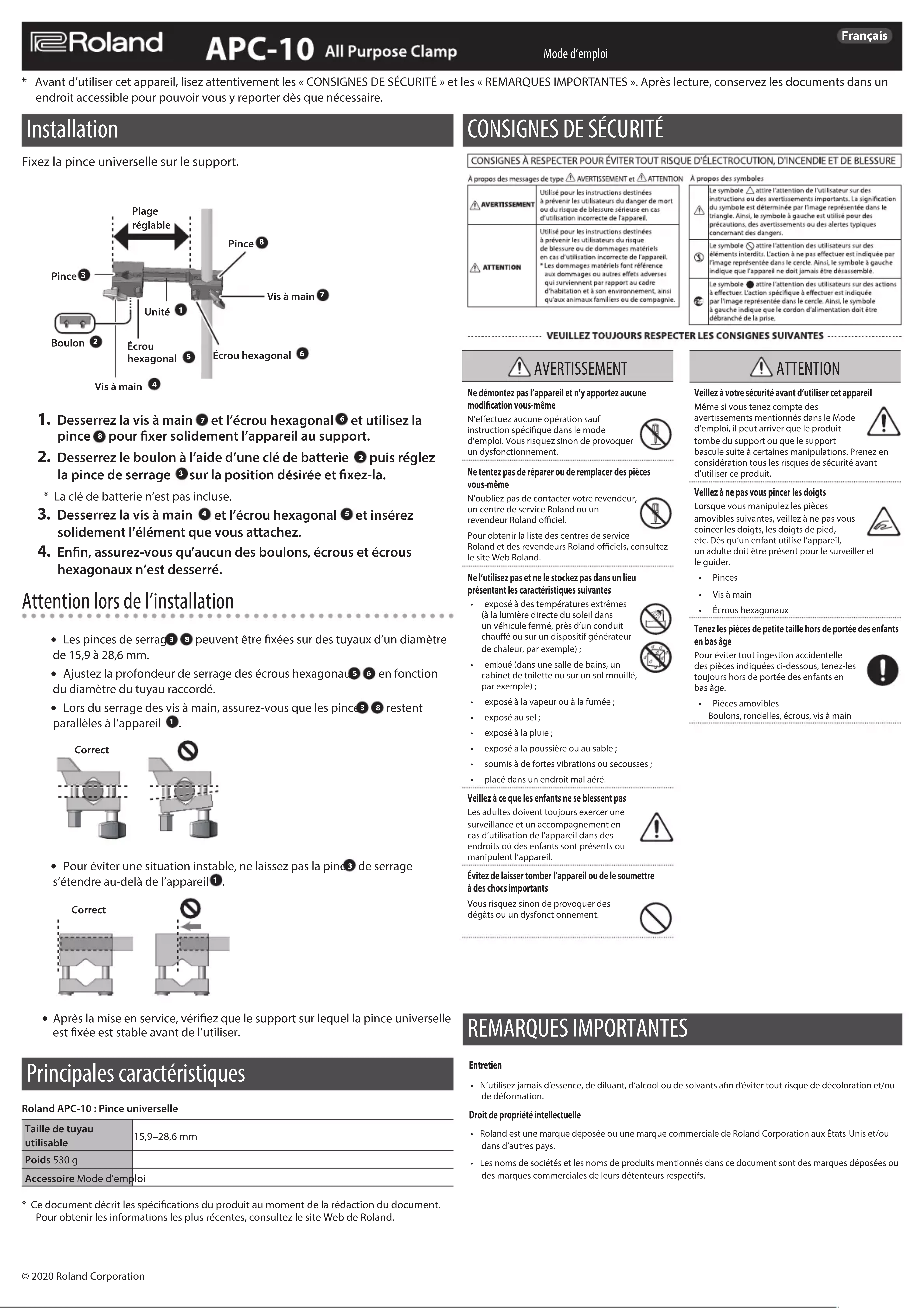

MODE D'EMPLOI APC10 ROLAND

• Avant d'utiliser cet appeareil, lisez attentivement les « CONSIGNES DE SECURITE » et les « REMARQUES IMPORTANTES ». Àpèrès lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter des que nécessaire.

Installation

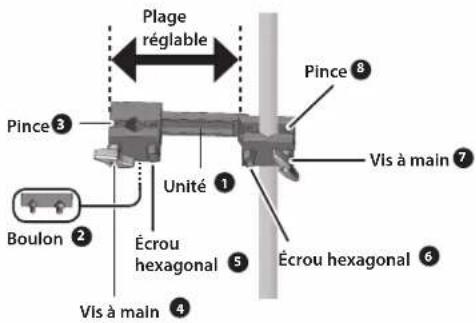

Fixez la pince universelle sur le support.

1. Desserrez la vis à main et l'écrou hexagonal et utilisez la pince pour fixer solidement l'appareil au support.

2. Desserrez le boulon à l'aide d'une clé de batterie ② puis réglez la pince de serrage ③ sur la position désirée et fixez-la.

3. La clé de batterie n'est pas incluse.

4. Desserrez la vis à main et l'écrou hexagonal et insérez solidement l'élément que vous attachez.
5. Enfin, assurez-vous qu'aucun des boulons, écrous et écrous hexagonaux n'est desserré.

Attention lors de l'installation

• Les pince des serragé ③ peuvent être fixées sur des tuyaux d'un diamètre de 15,9 à 28,6 mm.
• Ajustez la profondeur de serrage des écrous hexagona 5 en fonction du diamètre du tuyau raccordé.
  Lors du serrage des vis à main, assurez-vous que les pince 3 8 restent paralleles à l'appareil 1.

Pour éviter une situation instable, ne laissez pas la pine de serrage s'étendre au-delà de l'appareil.

• Àprous la mise en service, vérifie que le support sur lequel la pince universelle est fixee est stable avant de l'utiliser.

Principales caractéristiques

Roland APC-10 : Prince universelle

Taille de tuyau utilisable	15,9-28,6 mm
Poids 530 g
Accessoire Mode d'emploi

• Ce document déscrit les specifications du produit au moment de la réduction du document. Pour obtenir les informations les plus récentes, consultez le site Web de Roland.

CONSIGNES DE SECURITE

CONSIGNES A RESPECTER POUR EVITER TOUT RISQUE D'LECTROCUTION, D'INCENDIE ET DE BLESSURE

A propos des messages de type AVERTISSEMENT et ATTENTION

AVERTISSEMENT	Utilise pour les instructions destinées à prévenir les utilisateurs du danger de mort ou du risque de blessure sérieue en cas d'utilisation incoentre de l'appareil.
ATTENTION	Utilise pour les instructions destinées à prévenir les utilisateurs du risque de blessure ou de dommages matériels en cas d'utilisation incorrect de l'appareil. *Les dommages matériels sont déreference aux dommages ou autres effets advers qu'surviennent par rapport au cadre d'habitation et à son environnement, ainsi qu'aux animaux familiers ou degownpagne.

À propos des symboles

	Le symbole △ attirer l'attention de l'utilisation sur des instructions ou des averbisations importantes. La signification du symbole est déterminée par l'image représentée dans le triangle. Àsïni, le symbole à gauche est utilisée pour des précautions, des averbisations ou des alertes typiques concernant des dangers.
	Le symbole △ attirer l'attention des utilisateurs sur des éléments interdis. L'action à ne pas effectuer est indiquée par l'image représentée dans le cercle. Àsïni, le symbole à gauche indique que l'effectif ne doit jamais être désassemblé.
	Le symbole △ attirer l'attention des utilisateurs sur des actions à effecteur. L'action spécifique à effecteur est indiquée par l'image représentée dans le cercle. Àsïni, le symbole à gauche indique que le cordon d'alimentation doit être débranché de la priorie.

VEUILLEZ TOUJOURS RESPECTER LES CONSIGNES SUIVANTES

AVENTISSEMENT

Ne démonTZe pas I'appareil et n'y apportez aucune modification vous-meme

N'effectuez aucune operation sauf instruction specifique dans le mode d'emploi. Vous risquez sinon de provoquer un dysfonctionnement.

ATTENTION

Veilles a抎ve sccurite avant d'utiliser cet appareil Meme si vous tenez compte des

avertissements mentionnés dans le Mode d'emploi, il peut arriver que le produit tombe du support ou que le support bascule suite a certaines manipulations. Pr considération tous les risques de sécurité a d'utiliser ce produit.

Ne tentez pas de réparer ou de remplacer des pièces vous-même

Noubliez pas de contacter vous revende, un centre de service Roland ou un revende Roland officiel.

Pour oblten la liste des centres de service Roland et des revendeurs Roland officiels, consultez le site Web Roland.

Veillez à ne pas vous pincer les doigs

Lorsque you manipulez les pieces
amovibles suivantes, veillez a ne pas yours cooincer les doigts, les doigts de pied, etc.Des qu'un enfant utilise l'appareil un adulte doit etre present pour le surveil le quider.

Ne l'utilise pas et ne le stockez pas dans un lieu représentant les caractéristiques suivantes

exposé des températures extremes (à la lumière directe du soleil dans un vehicule féme, prés d'un conduit chauffé ou sur un dispositif générateur de chaleur, par exemple);
embue (dans une salle de bains, un cabinet de toilette ou sur un sol mouilé, par exemple);
exposé à la vapeur ou à la fumée;
exposé au sel;
exposé à la plule;
expose à la poussière ou au sable
soumis a de fortes vibrations ou secousses;
place dans un endroit mal aere.

Veiliez a ce que les enfants ne se blessent pas

Lesadultuesdoilenttoujoursexercer une surveillance et un accompagement en cas d'utilisation de I'appareil dans des endroits ou des enfants sont presentes ou manipulant I'appareil.

Tenez les pièces de petite taille hors de portée des enfants en bas âge

Pour éviditer tout ingestion accidentelle des pièces indiquées ci-dessous, tenez les toujours hors de portée des enfants en bas âge.

• Pièces amovibles Boulons, rondelles, écrous, vis à main

Évitez de laisser tomber l'appareil ou de le soumettre à des chocs importants

Vous risqués sincon de provoquer des dégats ou un dysfonctionnement.

REMARQUES IMPORTANTES

Entretien

N'utilise jamais d essence, de diluant, d'alcool ou de solvents afin d'évitir tout risque de décoloration et/ou de déformation.
