Type de produit	Grosse caisse électronique (Trigger Bass Drum)
Marque	Roland
Modèle	V-Drums KD-180
Dimensions	580 (L) x 453 (P) x 562 (H) mm
Poids	9,3 kg
Alimentation	Aucune (alimenté par le module de sons via câble de déclenchement)
Connecteur	Prise TRIGGER OUT (jack 1/4 pouce)
Capteur	1 capteur (peau de frappe)
Pédale compatible	Pédale simple ou double
Fonctions principales	Capture de frappe pour grosse caisse électronique, peau réglable en tension
Contenu de l'emballage	KD-180, tiges x2, protection cerclage bois x2, câble de connexion, clé de serrage, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et la poussière.
Sécurité	Ne pas démonter le panneau de frappe ni la peau de frappe. Utiliser les pointes avec précaution sur sol dur.
Pièces détachées et réparabilité	Pièces disponibles via revendeur agréé Roland. Utiliser uniquement des accessoires recommandés.
Réglages recommandés	Pour module TD-50 : type de capteur KD-A22 ; TD-30 : type de capteur KD-140, sensibilité 7, cavil 7 ; TD-25 : type de capteur KD-220/KD-180

FOIRE AUX QUESTIONS - Vdrums KD180 ROLAND

Comment fixer la pédale de grosse caisse sur le KD-180 ?

Fixez la pédale à la plaque prévue à cet effet. Ajustez l'emplacement pour que la batte frappe le centre de la surface de frappe. Serrez solidement la pédale au KD-180 en veillant à ne pas vous pincer les doigts.

Puis-je utiliser une double pédale avec le KD-180 ?

Oui, le KD-180 est compatible avec les doubles pédales. Ajustez les points de frappe des deux battes pour qu'ils soient à distance égale de part et d'autre de la surface de frappe de la peau.

Comment ajuster la tension de la peau sur le KD-180 ?

Utilisez la clé de serrage pour tourner chaque boulon de réglage progressivement, en alternant d'un bord à l'autre dans l'ordre indiqué dans la notice. Une tension homogène assure une réponse de frappe correcte.

Comment connecter le KD-180 au module de sons ?

Utilisez le câble de connexion fourni. Branchez la fiche marquée « L » dans la prise TRIGGER OUT du KD-180, puis connectez l'autre extrémité au module de sons (ex. TD-50). Consultez le manuel du module pour les réglages de capteur.

Quels réglages de capteur utiliser avec un module TD-50 ?

Pour le TD-50, réglez le type de capteur sur KD-A22. Pour le TD-30, utilisez le type KD-140 avec sensibilité 7 et cavil 7. Pour le TD-25, réglez sur KD-220/KD-180. Mettez à jour le module si nécessaire.

Que faire si la batte ne frappe pas au centre de la surface de frappe ?

Vous pouvez ajuster la position de la peau de frappe en retirant les crochets et la butée du panneau de frappe, puis en faisant tourner la peau de frappe (avec le panneau) pour aligner le centre de la prise TRIGGER OUT avec le crochet suivant. Remontez le tout.

Comment entretenir le KD-180 ?

Nettoyez la surface avec un chiffon sec et doux. Évitez les produits chimiques. Stockez dans un endroit sec. Vérifiez régulièrement les connexions et les vis.

Le KD-180 nécessite-t-il une alimentation électrique ?

Non, le KD-180 est un capteur passif. Il est alimenté par le module de sons via le câble de déclenchement (TRIGGER OUT). Aucune pile ou adaptateur secteur n'est nécessaire.

Quels types de battes sont compatibles avec le KD-180 ?

Vous pouvez utiliser diverses battes disponibles dans le commerce, y compris en feutre, plastique ou bois. La notice précise que l'emballage ne contient pas de pédale ni de batte.

Comment régler la plaque de la pédale sur le KD-180 ?

Desserrez les boulons avec la clé de serrage, ajustez la position de la plaque pour aligner les repères, puis resserrez les boulons. Cela permet de personnaliser l'emplacement de la pédale.

MODE D'EMPLOI Vdrums KD180 ROLAND

Avant d'utiliser cet appareil, lisez attentivement les « CONSIGNES DE SÉCURITÉ » et les « REMARQUES IMPORTANTES ». Après lecture, conservez les documents dans un endroit accessible pour pouvoir vous y reporter dès que nécessaire.

Vérification du contenu de l'emballage

Après ouverture de l'emballage, vérifiez que tous les éléments s'y

trouvent bien. S'il manque un élément, veuillez contacter votre

revendeur

(No text)

KD-220 KD-180

Tige x 2

Protection du cerclage en

bois x 2

Câble de connexion

Clé de serrage

Mode d'emploi

* Cet emballage ne contient pas de pédale de grosse caisse ni de batte. Vous pouvez utiliser diverses battes disponibles dans le commerce, y compris des battes en feutre, plastique ou bois.

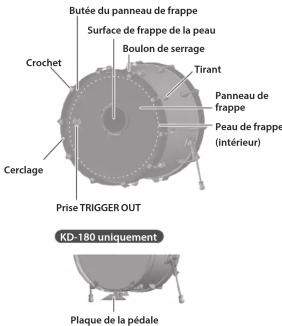

Description

Remarque

Tendant l'assemblage, veillez à ne pas vous pincer la main ou le pied sous le poids de la grosse caisse.

1. KD-180 uniquement Réglez la position de la plaque de la pédale.

Utilisez la clé de serrage pour desserrer les boulons aux emplacements indiqués. Ajustez ensuite la position de la plaque de la pédale afin d'aligner les repères de la plaque de la pédale avec les positions des boulons, puis resserrez les boulons.

1. Insérez la tige fournie dans la jambe, positionnez l'extrémité de la tige au niveau du repère 2, puis utilisez la clé de serrage pour resserrer le boulon.

1. Desserrez la molette de serrage de la jambe, ajustez l'angle de la jambe, puis resserrez sa molette de serrage.

1. Ajustez l'extrémité des jambes (pointe/caoutchouc) en fonction de la surface sur laquelle vous installez le KD-220/180.

Pointe	Sol soupleTapis V-Drums (série TDM), moquette, etc.
Caoutchouc	Sol durPlancher en bois, béton, etc.

Si vous desserrez l'écrou du pied, puis que vous tournez le pied pour le monter, la pointe sera exposée. Resserrez l'écrou du pied pour sécuriser la position du pied.

(pointe) (caoutchouc)

L'extrémité de la pointe est très pointue. Manipulez-la avec précaution.

Si vous utilisez les extrémités des pointes du pied sur un plancher en bois, vous risquez d'endommager le plancher. Sur un plancher en bois, utilisez les extrémités en caoutchouc.

1. KD-220 uniquement Placez les protections du cerclage en bois à la position à laquelle la pédale de grosse caisse est fixée.

Apposez sur les deux surfaces du cerclage

1. Fixez la pédale de grosse caisse.

KD-180 uniquement Fixez la pédale de grosse caisse à la plaque de la pédale.

Ajustez l'emplacement sur lequel la pédale de grosse caisse est fixée de manière à ce que la batte frappe le centre de la surface de frappe de la peau. Ensuite, fixez solidement la pédale de grosse caisse au KD-180.

* Veillez à ne pas vous pincer les doigts.

Après avoir fixé la pédale de grosse caisse, ajustez l'angle des jambes et la longueur des tiges comme nécessaire.

Utilisation de doubles pédales

Il est également possible d'utiliser le KD-220/180 avec des doubles pédales.

Ajustez les points de frappe des deux battes afin qu'elles soient à distance égale de part et d'autre de la surface de frappe de la peau.

Kd-220 uniquement

Si le point de frappe de la batte ne peut pas être aligné correctement

Selon la pédale de grosse caisse, il peut ne pas être possible de la fixer à la grosse caisse de manière à ce que le point de frappe des deux battes se trouve symétriquement de part et d'autre du centre de la surface de frappe de la peau.

Dans ce cas, procédez ainsi pour ajuster la position de la surface de frappe de la peau.

1. Retirez tous les crochets/boulons de serrage, la butée du panneau de frappe, ainsi que le cerclage de frappe.

Remarque

Pour éviter tout risque de blessure, de dommage ou de dysfonctionnement, ne détachez pas le panneau de frappe ni la peau de frappe du fût.

1. Faites tourner la peau de frappe en même temps que la plaque de frappe, en ajustant sa position de manière à ce que le centre de la prise TRIGGER OUT soit aligné avec le crochet suivant en-dessous.

1. Remettez en place le cerclage.
2. Fixez la butée du panneau de frappe sur les crochets/boulons de réglage.

1. En progressant alternativement d'un bord à l'autre, utilisez vos doigts pour appuyer sur les crochets et la butée du panneau de frappe, et insérez les boulons de réglage dans les tirants tout en appuyant sur la butée du panneau de

1. En progressant alternativement d'un bord à l'autre de la batterie, resserrez légèrement chaque boulon de réglage jusqu'à ce que les crochets n'oscillent plus.

1. Resserrez ensuite chaque boulon de réglage d'un autre 3/4 de tour pour fixer la peau avant. * Si la peau de frappe n'est pas suffisamment fixée, le capteur risque de mal fonctionner, ou le son de frappe risque d'être trop fort.

Connexion au module de sons de batterie

Connectez le KD-220/180 à votre module de sons de batterie. Utilisez le câble de connexion fourni pour effectuer la connexion. Connectez la fiche « L » du câble de connexion à la prise du KD-220/180.

TD-50

Réglages de paramètres recommandés

Vous trouverez ci-dessous les paramètres de capteur recommandés lorsque vous utilisez le KD-220/180 avec divers modules de sons de batterie.

Vous devrez peut-être ajuster les paramètres du capteur en fonction de la manière dont vous avez installé le KD-220/180 et son emplacement d'installation.

Pour plus de détails sur la modification des paramètres, consultez le mode d'emploi de votre module de sons de batterie.

KD-220 KD-180

TD-50

Type de capteur KD-A22

TD-30

Type de cantueur KD-140

Sensibilité 7

Cavil 7

TD 25

Type de capteur	KD-220	KD-180
	* Effectuez une mise à jour à la version la plus récente avant utilisation.

Réglage de la tension de la peau

Ajustez la tension de la peau (avant/frappe) avant de jouer sur le KD-220/KD-180. Vous pouvez faire varier la réponse de frappe (sensation de jeu) en ajustant la tension.

1. Ajustez chaque boulon de réglage progressivement, en effectuant un va-et-vient sur toute la peau dans l'ordre indiqué sur l'illustration. * Si vous resserrez entièrement un boulon de réglage à un seul emplacement, il en résultera une tension inégale, ce qui empêchera l'obtention d'une réponse de frappe correcte et pourra également générer des dysfonctionnements.
2. Ajustez chaque boulon de réglage de manière à ce que la tension de la peau soit homogène.

Principales caractéristiques

Roland KD-220 : Trigger Bass Drum

Eût 22 (diamètre) x 14 (profondeur) pouces

Cantow 1 (no text)

Pédale compatible	Pédale simple, pédale double
Connecteur	Prise TRIGGER OUT
Dimensions	684 (L) x 514 (P) x 623 (H) mm
Poids	12,3 kg
Roland KD-180 : Trigger Bass Drum
Fût 18 (diamètre) x 12 (profondeur) pouces
Capteur	1 (peau)
Pédale compatible	Pédale simple, pédale double
Connecteur	Prise TRIGGER OUT
Dimensions	580 (L) x 453 (P) x 562 (H) mm
Poids	9,3 kg

Ce document décrit les spécifications du produit au moment de la rédaction du document. Pour obtenir les informations les plus récentes, consultez le site Web de Roland.

1.2.1.01
