Type de produit	Convertisseur audio/vidéo (diviseur HDMI)
Marque	DeLOCK
Modèle	87715
Connecteurs d'entrée	1 x USB Type-C mâle
Connecteurs de sortie	2 x HDMI-A femelle 19 broches
Chipset	STDP4320
Résolution maximale	2560 x 1440 @ 60 Hz ou 3840 x 2160 @ 30 Hz (selon configuration)
Compatibilité graphique	DisplayPort 1.2, USB-C avec mode alternatif DisplayPort, Thunderbolt 3
Modes d'affichage	Miroir ou étendu (Windows uniquement)
Transfert audio/vidéo	Oui
Alimentation	Auto-alimenté par le bus USB
Matériau du boîtier	Métal
Couleur	Argent
Longueur du cordon	Environ 10 cm
Dimensions (L x l x H)	73 x 60 x 15 mm
Poids approximatif	50 g
Systèmes d'exploitation compatibles	Windows 8.1/10, Mac OS X 10.9 et versions ultérieures
Contenu de l'emballage	Diviseur USB-C, mode d'emploi
EAN	4043619877157
Pays d'origine	Taïwan, République de Chine
Garantie	2 ans (estimation)
Entretien	Essuyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Sécurité	Éviter les chocs, l'humidité et les températures extrêmes
Réparabilité	Non réparable par l'utilisateur; contacter le service après-vente

FOIRE AUX QUESTIONS - 87715 DeLOCK

Comment brancher le diviseur DeLOCK 87715 ?

Connectez le câble USB-C mâle à votre ordinateur. Branchez ensuite les moniteurs HDMI sur les deux ports HDMI femelles du diviseur. Aucune alimentation externe n'est nécessaire.

Puis-je utiliser ce diviseur avec un Mac ?

Oui, sous Mac OS X 10.9 et versions ultérieures, mais le mode miroir uniquement est supporté. Le mode étendu n'est disponible que sous Windows.

Quels câbles sont nécessaires ?

Le diviseur est livré avec un câble USB-C intégré. Pour relier les moniteurs, vous aurez besoin de câbles HDMI (non fournis) à connecter aux sorties HDMI femelles.

Pourquoi l'écran ne s'affiche-t-il pas en mode étendu ?

Le mode étendu nécessite un système Windows avec une carte graphique compatible DisplayPort 1.2. Sous Mac OS, seul le mode miroir est pris en charge par ce diviseur.

Quelle résolution maximale est prise en charge ?

Le diviseur supporte une résolution allant jusqu'à 2560 x 1440 @ 60 Hz ou 3840 x 2160 @ 30 Hz, selon le système et le matériel connecté.

Ce diviseur nécessite-t-il une alimentation externe ?

Non, il est auto-alimenté via le bus USB. Il suffit de le brancher à votre ordinateur pour qu'il fonctionne.

Puis-je utiliser un seul moniteur ?

Oui, vous pouvez brancher un seul moniteur sur l'une des sorties HDMI. L'autre sortie restera inutilisée.

Le son est-il transmis via HDMI ?

Oui, le diviseur transmet à la fois les signaux audio et vidéo via HDMI. Assurez-vous que vos moniteurs ou enceintes sont compatibles.

Ce produit fonctionne-t-il avec un port Thunderbolt 3 ?

Oui, il est compatible avec les ports Thunderbolt 3 qui supportent le mode alternatif DisplayPort. Vérifiez que votre équipement le permet.

Que faire si l'image ne s'affiche pas ?

Vérifiez les connexions USB-C et HDMI. Assurez-vous que votre ordinateur supporte le mode alternatif DisplayPort via USB-C. Essayez de redémarrer l'ordinateur ou de changer de moniteur.

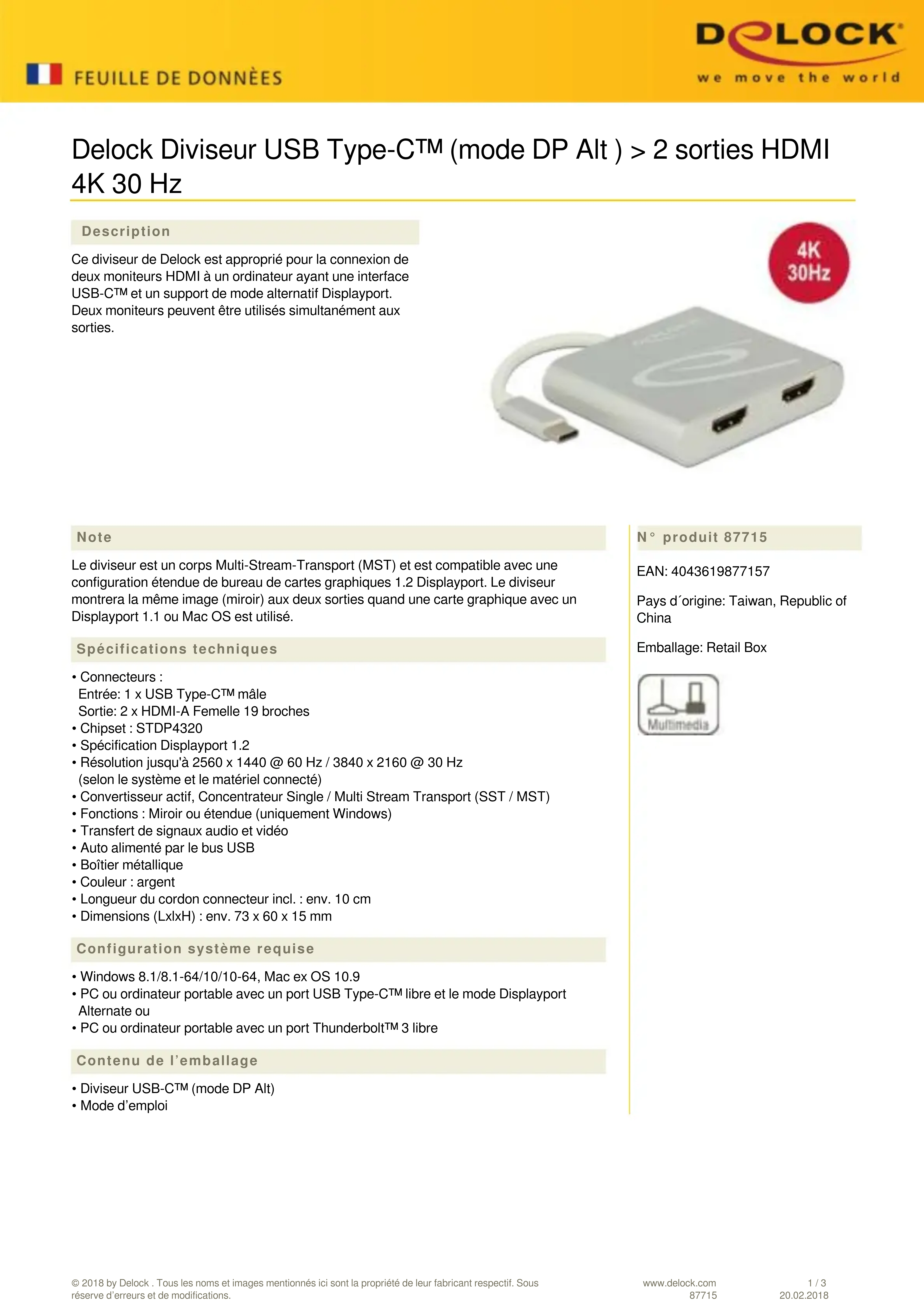

MODE D'EMPLOI 87715 DeLOCK

Description

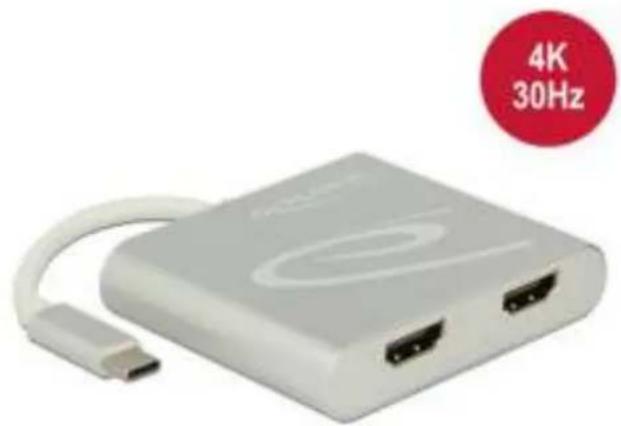

Ce diviseur de Delock est approprié pour la connexion de deux moniteurs HDMI à un ordinateur ayant une interface USB-CTM et un support de mode alternatif DisplayPort. Deux moniteurs peuvent être utilisés simultanément aux sorties.

Note

Le diviseur est un corps Multi-Stream-Transport (MST) et est compatible avec une configuration étendue de bureau de cartes graphiques 1.2 DisplayPort. Le diviseur montre la même image (miroir) aux deux sorties quand une carte graphique avec un DisplayPort 1.1 ou Mac OS est utilisée.

Spécifications techniques

• Connecteurs : Entrée : 1 x USB Type-CTM mâle Sortie : 2 x HDMI-A femelle 19 broches
• Chipset: STDP4320
• Spécification DisplayPort 1.2
• Résolution jusqu'à 2560 x 1440 @ 60 Hz / 3840 x 2160 @ 30 Hz (selon le système et le matériel connecté)
• Convertisseur actif, Concentrateur Single / Multi Stream Transport (SST / MST)
• Fonctions : Miroir ou étendue (uniquement Windows)
• Transfert de signaux audio et vidéo
• Alimenté automatiquement par le bus USB
• Boîtier métallique
• Couleur : argent
• Longueur du cordon connecteur incl. : env. 10 cm
• Dimensions (LxIxH): env. 73 × 60 × 15 mm

Configuration système requise

Windows 8.1/8.1-64/10/10-64, Mac OS X 10.9 - PC ou ordinateur portable avec un port USB Type-CTM libre et le mode Displayport Alternate ou - PC ou ordinateur portable avec un port Thunderbolt™ 3 libre

Contenu de l'emballage

• Diviseur USB-CTM (mode DP Alt) Mode d'emploi

EAN:4043619877157

Pays d'origine: Taiwan, République de Chine
