Type de produit	Projecteur LED avec détecteur de mouvement PIR
Marque	ELRO
Modèle	LF8020P
Alimentation	220-240 V, 50 Hz
Puissance	20 W
Flux lumineux	> 1400 lumens
Température de couleur	6500 K (lumière blanche froide)
Réglage de luminosité	0 – 1000 Lux (commande LUX)
Réglage de durée	5 secondes – 12 minutes (commande TIME)
Indice de protection	IP54
Hauteur de montage recommandée	1,8 – 2,4 m
Câble d'alimentation	H05RN-F, 3G, 0,75 mm², longueur 90 cm
Utilisation	Extérieur (IP54)
Fonction jour/nuit	Oui, commande LUX réglable
Détection de mouvement	Capteur PIR
Installation	Murale, support fourni
Entretien	Aucune pièce réparable, source lumineuse non remplaçable
Garantie	2 ans
Respect de l'environnement	Recycler selon les réglementations locales
Sécurité	Installation par une personne compétente, couper l'alimentation avant entretien

FOIRE AUX QUESTIONS - LF8020P ELRO

Comment installer le projecteur ELRO LF8020P ?

Montez le spot à une hauteur de 1,8 à 2,4 m. Percez des trous, insérez des chevilles et fixez le support avec les vis fournies. Utilisez un interrupteur mural unipolaire. Ne retirez jamais le câble d'alimentation pré-assemblé. Coupez toujours l'alimentation avant l'installation.

Pourquoi le projecteur ne s'allume-t-il pas ?

Vérifiez d'abord le réglage de la commande LUX : si elle est sur le symbole de la lune (mode nuit seulement), il peut faire trop jour. Assurez-vous que l'interrupteur mural est allumé et que le câblage est correct.

Comment régler la durée d'éclairage du projecteur ?

Tournez le bouton TIME vers le signe + pour augmenter la durée (jusqu'à 12 minutes) ou vers – pour la réduire (5 secondes minimum). Le réglage recommandé est d'environ 5 minutes (milieu de l'échelle).

Comment régler la sensibilité à la lumière (jour/nuit) ?

Utilisez la commande LUX. Tournez-la vers le symbole de la lune pour que le projecteur ne s'allume que la nuit, ou vers la position T (toujours) pour qu'il s'allume à tout moment en présence de mouvement.

Le projecteur reste allumé en permanence, que faire ?

Vérifiez le réglage TIME (trop long ?). Couvrez le capteur PIR avec du ruban isolant noir ; s'il s'éteint après le temps programmé, une source de chaleur en mouvement (fenêtre ouverte, chaudière, etc.) déclenche le capteur. Éliminez ces sources.

Peut-on utiliser le projecteur avec un variateur de lumière ?

Non, le projecteur n'est pas compatible avec les variateurs de lumière. Utilisez uniquement un interrupteur marche/arrêt standard.

Quelle hauteur de montage est recommandée ?

La hauteur de montage optimale est comprise entre 1,8 et 2,4 mètres du sol. Ne dirigez pas le capteur vers des surfaces réfléchissantes ou des sources de chaleur.

Que faire si le câble d'alimentation est endommagé ?

Le câble pré-assemblé ne peut pas être remplacé. S'il est endommagé, l'ensemble du luminaire doit être détruit et remplacé, conformément aux instructions de sécurité.

La source lumineuse LED peut-elle être remplacée ?

Non, la source lumineuse est non remplaçable. En fin de vie du LED, l'ensemble du projecteur doit être remplacé.

Comment tester le détecteur de mouvement ?

Après la mise sous tension, parcourez la zone de détection. Le projecteur s'allume pendant environ 2 secondes puis s'éteint. Attendez qu'il s'éteigne avant de refaire un test. Réglez ensuite les commandes TIME et LUX selon vos besoins.

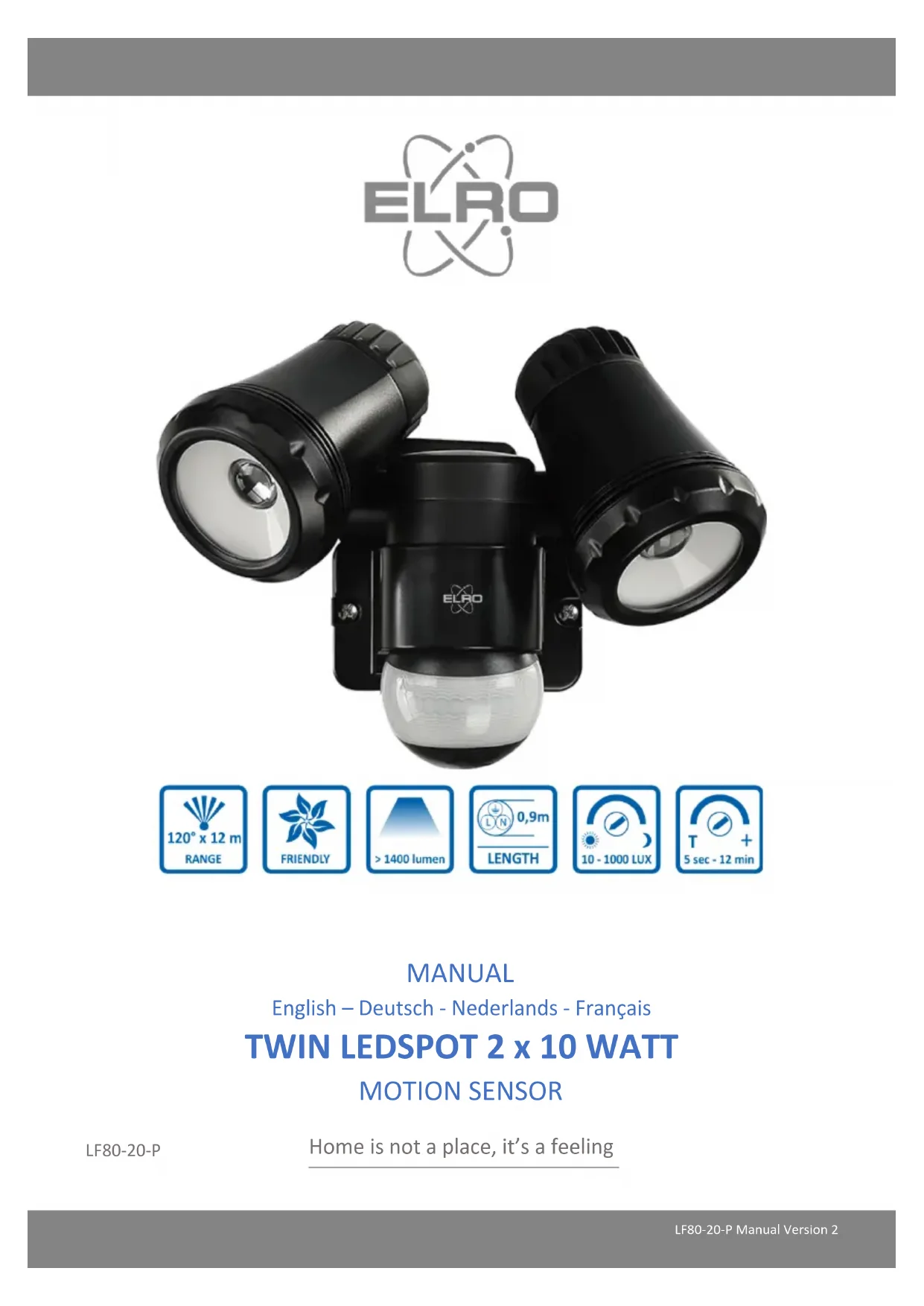

MODE D'EMPLOI LF8020P ELRO

Tournez pour ajuster le faisceau

④

1. Introduction

Le LED Twinspot avec détector de mouvement PIR est un projecteur de sécurité entièrement automatique. Pendant les heures d'obscurité, le capteur de mouvement PIR allume le projecteur lorsqu'il détecte un mouvement dans la zone de couverture PIR. En plein jour, le détector de mouvement PIR permet d'économiser de l'énergie en éteignant le projecteur.

Remarque: Veuillez lire le mode d'emploi avant d'installer le projecteur.

2. Mesures de sécurité

L'installation doit être effectuée par une personne compétente. - Il n'y a aucune pièce réparable à l'intérieur. Ne convient pas pour une utilisation avec des variateurs de lumière. - NE PAS installer lorsqu'il pleut. Coupez toujours l'alimentation pendant l'installation ou l'entretien. Le câble d'alimentation pré-assemblé doit être utilisé et ne doit pas être retiré.

3. Choix de l'emplacement de montage

Pour des résultats optimaux, montez le spot à 1,8 - 2,4 m au-dessus du sol. Ne dirigez pas le détector mouvement PIR vers des piscines, des bouches de chauffage, des climatiseurs ou des objets susceptibles de changer de température. Ne dirigez pas le détector de mouvement PIR vers des arbres ou des buissons ou vers des endroits où le mouvement d'animaux domestiques ou d'animaux peut être détecté. - Ne laissez pas la lumière du soleil tomber directement sur la face du détecteur de mouvement PIR, sinon une mauvaise réponse d'activation peut se produire. Moins sensible à une source de chaleur se déplaçant directement vers le capteur de mouvement PIR (1 page 2). Tenez compte de la portée/zone de détection lorsque vous choisissez un emplacement de montage.

4. Instructions d'installation et de câblage

Percez des trous et insérez des chevilles appropriées. Fixez le support de montage au mur avec les vis appropriées (2 page 2). Un interrupteur mural unipolaire interne est recommandé pour faire fonctionner facilement le Twinspot LED avec détecteur de mouvement PIR (4 page 2). Si le raccordement est effectué à l'extérieur, une boîte IP appropriée doit être utilisée pour effectuer les raccordements. - Ne retirez pas le câble d'alimentation pré-assemblé, car cela annulerait la garantie.

5. Mise en marche pour la première fois

Rebranchez l'alimentation électrique du projecteur et allumez le projecteur à l'aide de l'interrupteur mural, s'il est installé. Le projecteur s'allume pendant environ 2 secondes, puis s'éteint à nouveau. - Parcourez la zone de couverture du détecteur de mouvement PIR. Le projecteur s'allume lorsque vous traversez la zone de détection. Attendez que le projecteur s'éteigne avant de vous déplacer pour tester le détecteur de mouvement PIR. Lorsque vous êtes satisfait de la zone de couverture, vous pouvez régler le projecteur sur le niveau de TEMPS et de LUX souhaité.

Tournez le bouton de commande TIME vers le signe + pour augmenter la durée d'allumage du projecteur (jusqu'à environ 12 minutes) (FIGURE 4). Le réglage recommandé pour la commande Time est approximativement le milieu de l'échelle (environ 5 minutes).

La commande LUX peut être réglée entre T (toujours déclenché quel que soit le niveau de luminosité) et le symbole de la lune (déclenché uniquement pendant les heures d'obscurité). Le réglage recommandé pour la commande Lux est entièrement tourné vers le symbole de la lune. Si la commande Lux est laissée sur la position T, le projecteur sera déclenché par le détecteur PIR, quel que soit le niveau de luminosité ambiant.

6. Résolution des problèmes

Le projecteur ne s'allume pas.

• Vérifiez le réglage de Lux
• Vérifiez que l'interrupteur mural est allumé
• Vérifiez que le câblage est correct

Le projecteur reste allumé

• Vérifiez le réglage de l'heure.
• Couvrez le détector PIR avec du ruban isolant noir. Si le projecteur s'éteint après l'expiration du tempsprogramme, cela signifie que le détector PIR peut voir une source de chaleur en mouvement. Par exemple : une fenêtre ouverte, une sortie de chaudière, une porte extérieure ouverte ou des branches ou buissons en mouvement qui conservent la chaleur de la journée.

Le projecteur s'allume et s'éteint

• La cellule photoélectrique du détecteur PIR est déclenchée par la lumière réfléchie.

7. Spécifications

Puissance requise: 220V-240V, 50Hz

Cordon d'alimentation : H05RN-F, 3G, 0,75 mm² x 90 cm

Charge d'éclairage : 20W

Lumen (lm) : >1400lm

Température de couleur (K) : 6500K

Réglage de la luminosité : 0 - 1000 Lux

Réglage du temps : 5 sec. - 12 min.

Degré de protection : IP54

Respect de l'environnement :

Veuillez NE PAS jeter les appareils électriques avec les déchets non triés, utilisez les installations de recyclage fournies par vos autorités locales. Veuillez NE PAS jeter l'emballage comme un déchet non trié, utilisez les installations de recyclage fournies par les autorités locales. L'appareil ne contient aucune pièce pouvant être réparée par l'utilisateur. Dans la mesure où la durée de vie de la source lumineuse arrive à son terme, l'ensemble du luminaire devra être remplacé.

Avertissement :

Le cordon de câble flexible externe de ce luminaire ne peut pas être remplacé ; si le cordon est endommagé, le luminaire doit être détruit. La source lumineuse de ce luminaire n'est pas remplaçable ; lorsque la source lumineuse arrive en fin de vie, l'ensemble du luminaire doit être remplacé.

Garantie :

Le fabricant garantit que ce luminaire est exempt de défauts de matériaux et de fabrication pour une période de garantie de 2 ans à partir de la date d'achat.

Remarques finales :

Merci beaucoup pour votre confiance et votre choix d'acheter notre produit.

Si vous avez des questions concernant ce produit, n'hésitez pas à nous contacter : www.elro.eu.
