868538 - Perceuse SILVERLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Silverline
Modèle	868538
Alimentation	Secteur (230 V)
Fonction marteau	Oui
Vitesse variable	Oui
Mandrin	Porte-foret standard
Compatibilité scie trépan	Oui, pour matériaux de moyenne et forte densité (brique, parpaing, calcaire)
Vitesses recommandées	De 250 à 2000 tr/min selon diamètre de scie et matériau
Sécurité	Porter lunettes, protections auditives et respiratoire, gants
Assemblage	Débrancher avant montage, lubrifier l'arbre, utiliser une poignée latérale
Utilisation	Perçage à vitesse constante, ne pas forcer, pré-trou nécessaire
Entretien	Dépoussiérer et nettoyer régulièrement les débris
Remarque	Ne pas utiliser de marteau sur la scie trépan
Accessoires	Scie trépan diamantée, foret de guidage, arbre
Type d'emballage	Non spécifié

FOIRE AUX QUESTIONS - 868538 SILVERLINE

Comment assembler la scie trépan sur la perceuse ?

Débranchez d'abord la perceuse. Vissez l'arbre dans la scie trépan sans fausser le filetage. Placez le foret de guidage sur l'arbre et lubrifiez. Fixez la scie sur le mandrin. Utilisez une poignée latérale pour le contrôle.

Quels équipements de sécurité porter ?

Portez des lunettes de protection, des protections auditives et respiratoires, ainsi que des gants de sécurité.

Puis-je utiliser un marteau avec la scie trépan ?

Non, n'utilisez jamais un marteau ou un outil à impact avec la scie trépan. Cela endommage les bords, augmente le risque de blocage et annule la garantie.

Quelle vitesse choisir pour percer ?

Référez-vous au tableau des vitesses recommandées. Par exemple, pour un diamètre de 10 mm dans du bloc de béton, utilisez 925 tr/min ; pour 6 mm, 1500 tr/min. La vitesse varie selon le matériau.

Comment effectuer un perçage correct ?

Vérifiez l'absence de câbles ou conduites. Faites un pré-trou. Maintenez la perceuse perpendiculaire, en rotation avant contact. Percez à vitesse constante sans forcer. Nettoyez les débris régulièrement.

La scie trépan chauffe-t-elle ?

Oui, après usage la scie peut être extrêmement chaude. Soyez très prudent en l'enlevant. Laissez-la refroidir.

Puis-je utiliser une perceuse SDS avec cette scie trépan ?

Oui, à condition que la perceuse SDS soit en mode sécurité (sans percussion) et compatible avec la scie trépan.

Comment utiliser une mini scie trépan ?

Les mini scies trépan ne nécessitent pas d'arbre supplémentaire ni de foret de guidage. Commencez le perçage à un angle de 45°, puis ramenez progressivement à 90°.

Que faire en cas de blocage de la scie trépan ?

Ne forcez pas. Débranchez la perceuse. Vérifiez que la vitesse est adaptée et que les débris sont évacués. Nettoyez le trou et reprenez le perçage à vitesse modérée.

Quels matériaux puis-je percer avec cette scie trépan ?

La scie trépan diamantée est conçue pour la coupe à sec de matériaux de moyenne et forte densité comme la brique, le parpaing, le calcaire, les pavés/dalles et le bloc de béton.

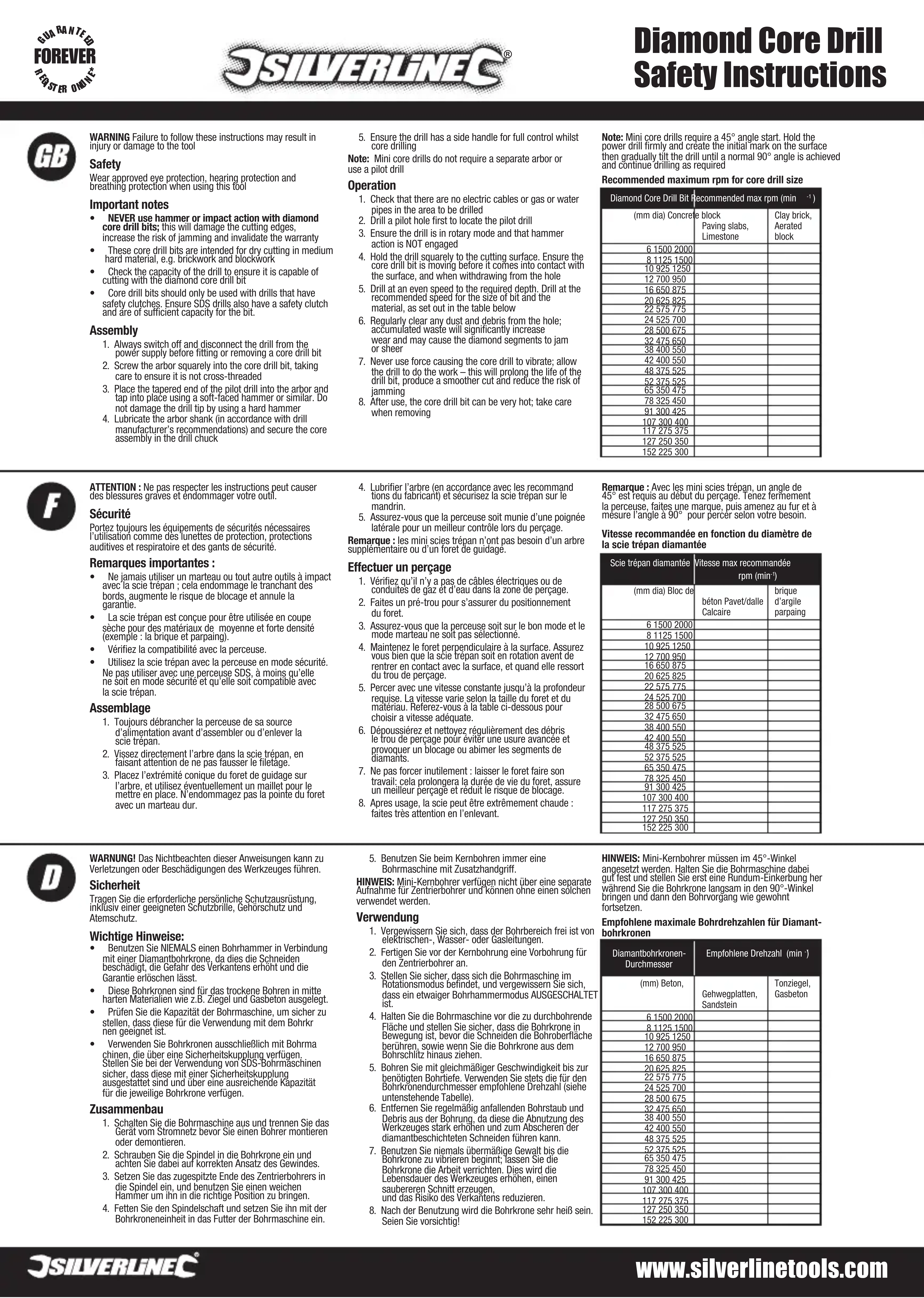

MODE D'EMPLOI 868538 SILVERLINE

ATTENTION : Ne pas respecter les instructions peut causer des blessures graves et endommager votre outil.

Sécurité

Portez toujours les équipements de sécurité nécessaires lors de l'utilisation, comme des lunettes de protection, protections auditives et respiratoire et des gants de sécurité.

Remarques importantes :

• Ne jamais utiliser un marteau ou tout autre outil à impact avec la scie trépan ; cela endommage le tranchant des bords, augmente le risque de blocage et annule la garantie.
• La scie trépan est conçue pour être utilisée en coupe sèche pour des matériaux de moyenne et forte densité (exemple : la brique et parpaing). • Vérifiez la compatibilité avec la perceuse.
• Utilisez la scie trépan avec la perceuse en mode sécurité. Ne pas utiliser avec une perceuse SDS, à moins qu'elle ne soit en mode sécurité et qu'elle soit compatible avec la scie trépan.

Assemblage

1. Toujours débrancher la perceuse de sa source d'alimentation avant d'assembler ou d'enlever la scie trépan.
2. Vissez directement l'arbre dans la scie trépan, en faisant attention de ne pas fausser le filetaging.
3. Placez l'extrémité conique du foret de guidage sur l'arbre, et utilisez éventuellement un maillet pour le mettre en place. N'endommagez pas la pointe du foret avec un marteau dur.
4. Lubrifier l'arbre (en accordance avec les recommandations du fabricant) et sécurisez la scie trépan sur le mandrin.
5. Assurez-vous que la perceuse soit munie d'une poignée latérale pour un meilleur contrôle lors du perçage. Remarque : les mini scies trépan n'ont pas besoin d'un arbre supplémentaire ou d'un foret de guidage.

Effectuer un perçage

1. Vérifiez qu'il n'y a pas de câbles électriques ou de conduites de gaz et d'eau dans la zone de perçage.
2. Faites un pré-trou pour s'assurer du positionnement du foret.
3. Assurez-vous que la perceuse soit sur le bon mode et que le mode marteau ne soit pas sélectionné.
4. Maintenez le foret perpendiculaire à la surface. Assurez-vous bien que la scie trépan soit en rotation avant de rentrer en contact avec la surface, et quand elle ressort du trou de perçage.
5. Percer avec une vitesse constante jusqu'à la profondeur requise. La vitesse varie selon la taille du foret et du matériau. Référez-vous à la table ci-dessous pour choisir la vitesse adéquate.
6. Dépoussièrez et nettoyez régulièrement le trou de perçage des débris pour éviter une usure avancée et provoquer un blocage ou abimer les segments de diamants.
7. Ne pas forcer inutilement : laisser le foret faire son travail. Cela prolongera la durée de vie du foret, assure un meilleur perçage et réduit le risque de blocage.
8. Après usage, la scie peut être extrêmement chaude : faites très attention en l'enlevant.

Remarque : Avec les mini scies trépan, un angle de 45° est requis au début du perçage. Tenez fermement la perceuse, faites une marque, puis amenez au fur et à mesure l'angle à 90° pour percer selon votre besoin.

Vitesse recommandée en fonction du diamètre de la scie trépan diamantée

Scie trépan diamantée	Vitesse max recommandée rpm (min-1)
(mm dia) Bloc de	béton Pavet/dalle Calcaire	brique d'argile parpaing
6 1500 2000
8 1125 1500
10 925 1250
12 700 950
16 650 875
20 625 825
22 575 775
24 525 700
28 500 675
32 475 650
38 400 550
42 400 550
48 375 525
52 375 525
65 350 475
78 325 450
91 300 425
107 300 400
117 275 375
127 250 350
152 225 300
