DOM343 - Machine à coudre LIVOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre
Marque	Livoo
Modèle	DOM343
Alimentation	Adaptateur secteur 100-240V~50-60Hz, sortie 6V DC 1.5A
Consommation électrique	9 W (sortie)
Tension d'entrée adaptateur	100-240 V CA, 50-60 Hz
Tension de sortie	6 V CC
Courant de sortie	1.5 A
Points disponibles	Point droit (3 positions), point zigzag (4 positions), point zigzag triple, point invisible
Fonction boutonnière	Oui, avec pied à boutonnière (4 étapes)
Fermeture éclair	Oui, avec pied pour fermeture éclair (fixation droite ou gauche)
Double aiguille	Oui, pour points droits (positions 1,2,3)
Marche arrière	Oui, par bouton (max 5 cm)
Bobinage	Oui, avec broche à canette
Réglage tension du fil	Molette de tension (de 0 à 9)
Sécurité	Arrêt avant réglages, déconseillé aux enfants de moins de 8 ans sans surveillance
Usage	Domestique uniquement
Accessoires inclus	Adaptateur, pédale, 2 canettes, aiguilles, pied à boutonnière, pied bouton, pied fermeture éclair, découseur, enfileur, double aiguille
Nettoyage	Débrancher, nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - DOM343 LIVOO

Comment enfiler le fil dans l'aiguille ?

Placez la canette sur la broche, passez le fil dans l'œillet de guidage arrière, puis dans le guide-fil, faites descendre le fil à droite de la barre de tension, remontez dans le levier releveur, redescendez dans le guide-fil ressort, puis enfilez l'aiguille de l'avant vers l'arrière. Utilisez l'enfileur d'aiguille si nécessaire.

Comment changer l'aiguille ?

Éteignez la machine et débranchez-la. Tournez le volant pour monter l'aiguille en position haute. Desserrez la vis de fixation, retirez l'ancienne aiguille. Insérez la nouvelle aiguille, le côté plat vers l'arrière, poussez jusqu'en butée, puis serrez la vis.

Comment régler la tension du fil ?

Tournez la molette de tension (de 0 à 9). Une tension correcte donne un entrelacement des fils au milieu du tissu. Si le fil de canette apparaît sur l'endroit, augmentez la tension ; si le fil d'aiguille apparaît sur l'envers, diminuez-la.

Que faire si le fil supérieur se casse ?

Vérifiez que le fil est bien enfilé, que la tension n'est pas trop élevée, que l'aiguille est adaptée au fil et en bon état, et que la canette n'est pas défectueuse. Remplacez l'aiguille si nécessaire.

Que faire si l'aiguille se casse ?

Vérifiez que l'aiguille n'est pas abîmée, qu'elle est correctement insérée (côté plat vers l'arrière), qu'elle est de la bonne taille pour le tissu, que le pied est bien installé et que la tension n'est pas trop élevée. Ne tournez jamais le sélecteur de point pendant la couture.

Comment réaliser une boutonnière ?

Installez le pied à boutonnière. Mesurez le diamètre du bouton, dessinez une ligne sur le tissu. Positionnez le tissu, abaissez le pied. Tournez le volant pour monter l'aiguille, sélectionnez la position 11 sur le sélecteur de points, cousez le premier côté. Ensuite, sélectionnez successivement les positions 12, 13 et 14 pour terminer la boutonnière. Ouvrez-la avec le découseur.

Comment utiliser le pied pour fermeture éclair ?

Éteignez la machine et installez le pied pour fermeture éclair à droite ou à gauche selon le côté à coudre. Sélectionnez un point droit (position 1 ou 2). Épinglez la fermeture, placez-la sous le pied, abaissez le pied et cousez en guidant les dents le long du bord du pied.

Comment utiliser la double aiguille ?

Retirez l'aiguille simple et insérez la double aiguille. Placez deux canettes sur les dévidoirs, enfilez chaque fil séparément. Utilisez uniquement les points droits (positions 1,2,3). La double aiguille permet de coudre deux lignes parallèles en même temps.

Comment bobiner la canette ?

Placez une canette vide sur la broche à canette. Passez le fil dans le guide-fil, enroulez-le quelques tours sur la canette dans le sens horaire. Allumez la machine et appuyez sur la pédale pour bobiner. Relâchez la pédale quand la canette est pleine, coupez le fil et retirez la canette.

Comment nettoyer la machine à coudre ?

Débranchez toujours la machine avant le nettoyage. Utilisez un chiffon sec pour essuyer l'extérieur. Ne pas utiliser de solvants. Retirez régulièrement les peluches sous la plaque à aiguille et autour du mécanisme de canette.

MODE D'EMPLOI DOM343 LIVOO

Manuel d'utilisation

Machine à coudre

Manuel d'utilisation

Vous venez d'acquérir un produit de la marque LIVOO et nous vous en remercions. Nous apportons un soin particulier au design, à l'ergonomie et à la simplicité d'usage de nos produits. Nous espérons que ce produit vous donnera entière satisfaction.

Cette notice d'utilisation est également disponible sur notre site www.livoo.fr

CONSIGNES DE SECURITE

MERCI DE LIRE CES INSTRUCTIONS AVEC ATTENTION AVANT D'UTILISER L'APPAREIL ET CONSERVEZ LES DANS LE CAS D'UN FUTUR BESOIN.

1. Avant d'utiliser cet appareil, lisez toutes les instructions.
2. Cet appareil est exclusivement destiné à un usage domestique. Tout autre usage (professionnel) est exclu. Ne pas utiliser à l'extérieur.
3. Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
4. Les instructions de sécurité n'éliminent pas complètement les dangers spécifiés et ne dispensent pas des mesures de préventions habituelles.
5. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
6. Les enfants ne doivent pas jouer avec l'appareil.

Livoo

Feel good moments

Manuel d'utilisation

1. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

2. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

3. Eteigniez ou débranchez l'appareil lorsqu'il est laissé sans surveillance.

4. L'appareil doit être utilisé seulement avec le bloc d'alimentation fourni.

5. Ne faites pas fonctionner les machines qui ont été endommagées ou mouillées, qui ont un cordon d'alimentation ou une prise endommagés ou qui ne fonctionnent plus complètement.

6. N'utilisez pas la machine dans un environnement non ventilé. Aérez et assurez-vous qu'il n'y a pas de peluches, de la poussière ou d'autres éléments accumulés près de la pédale de commande.

7. N'utilisez pas la machine à l'extérieur.

8. Gardez les doigts loin de composants en cours d'exécution, en particulier de l'aiguille à coudre.

9. Débranchez le cordon d'alimentation pendant le réglage de la machine à coudre, le changement de type de pied, l'ajustement de la distance de l'aiguille, le changement de bobine, etc.

10. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues, telles que:

Livoo

Feel good moments

Manuel d'utilisation

• Des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels
• des fermes
• Les clients dans les hôtels, les motels et tout autre type d'environnement résidentiel
  • Des environnements du type chambres d'hôtes

SPECIFICATIONS TECHNIQUES

Machine à coudre:

Voltage: 6V. Ampérage: 1500mA

Adaptateur:

Entrée : 100-240V\~ 50-60Hz 0.4A. Sortie : 6.0VDC 1.5A 9.0W

Information publiée	Valeur et précision	Unité
DELTA - BP61071 67452 Mundolsheim – France
Référence du modèle	DOM343	-
Tension d'entrée	100-240	V
Fréquence du CA d'entrée	50-60	Hz
Tension de sortie	6.0	VDC
Courant de sortie	1.5	A
Puissance de sortie	9.0	W
Rendement moyen en mode actif	82.8	%
Rendement à faible charge (10 %)	76.3	%
Consommation électrique hors charge	0.07	W

Livoo

Feel good moments

Manuel d'utilisation

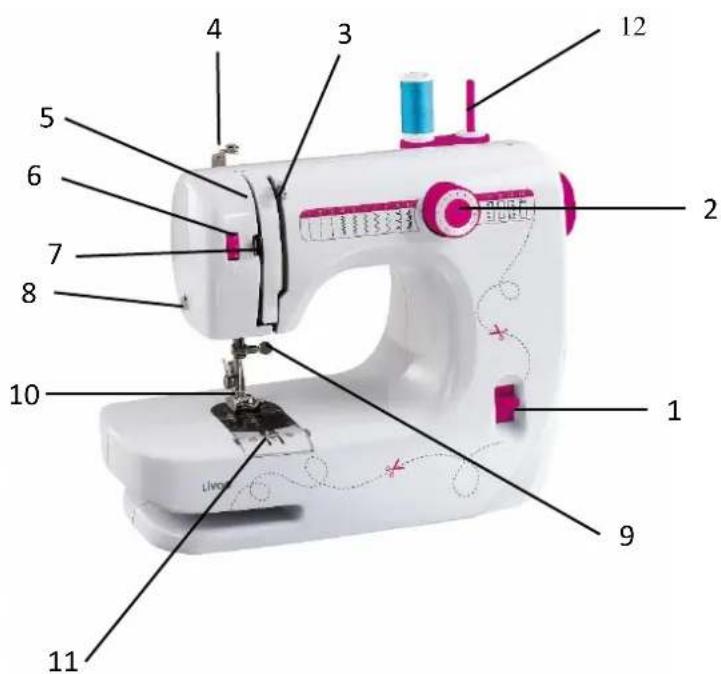

DESCRIPTION DE L'APPAREIL ET DES ACCESSOIRES

1. Bouton de marche arrière
2. Sélecteur de points
3. Levier releveur de fil
4. Œillet de guidage du fil
5. Guide fil
6. Mollette de réglage de la tension du fil
7. Barre de réglage de la tension du fil
8. Coupe-fil
9. Vis de fixation de l'aiguille
10. Pied de biche
11. Emplacement canette avec couvercle transparent
12. Broche à canettes
13. Volant
14. Interrupteur ON / OFF
15. Prise de branchement de la pédale et de l'adaptateur

Manuel d'utilisation

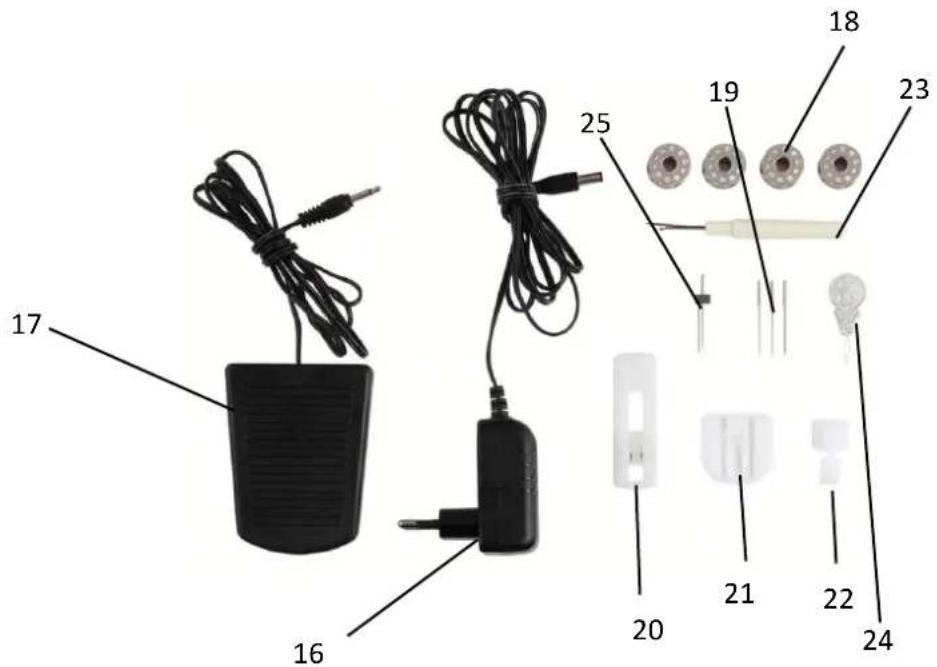

16 Adaptateur
17. Pédale
18. Canettes
19. Aiguilles
20. Pied à boutonnière
21. Pied Bouton
22. Pied pour fermeture éclair
23. Découseur
24. Enfileur d'aiguille
25. Double aiguille

Retirez tous les éléments d'emballage de l'appareil. Vérifiez que la tension de fonctionnement de l'appareil est compatible avec la tension délivrée par votre réseau domestique.

Branchement à une source d'alimentation

Branchez l'adaptateur sur la machine à coudre (connecteur de droite) et branchez-le à une prise secteur.

Branchez la pédale de commande à la machine à coudre (connecteur de gauche). Mettez sous tension en appuyant sur « ON ».

Livoo

Feel good moments

Manuel d'utilisation

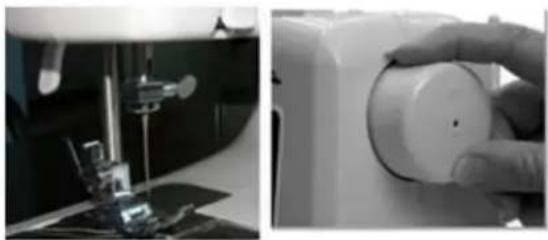

INSTALLATION ET CHANGEMENT DES AIGUILLES

Attention : éteignez toujours la machine à coudre (position 0) avant d'insérer ou d'enlever l'aiguille pour éviter tout choc électrique. Remplacez l'aiguille régulièrement, surtout si elle commence à s'user et à poser des problèmes.

Suivez les étapes suivantes :

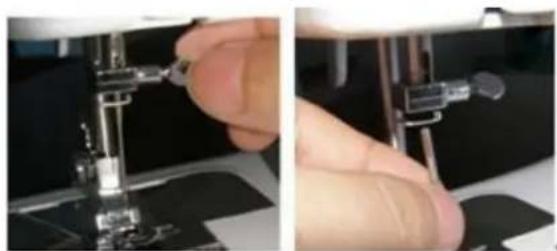

Desserrez la vis de fixation de l'aiguille. Retirez l'aiguille en place.

Eteignez la machine à coudre. Tournez le volant jusqu'à ce que l'aiguille soit en position haute.

Le côté plat de l'aiguille doit être face à l'arrière

Serrez la vis de l'aiguille au maximum.

Poussez la nouvelle aiguille vers le haut, côté plat vers l'arrière, jusqu'à ce qu'elle ne puisse pas aller plus haut.

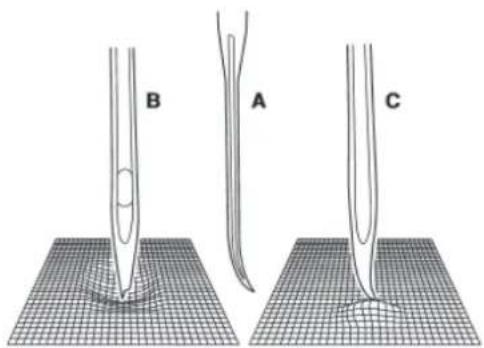

Attention: assurez-vous que l'aiguille utilisée soit en parfait état. L'utilisation d'aiguilles comme indiqué sur le schéma ci-contre entrainera des problèmes lors de la couture :

A. Aiguille courbée ou tordue
B. Aiguille avec l'extrémité endommagée
C. Aiguille épointée

Manuel d'utilisation

ENFILAGE DU FIL

Insérez la broche à canettes dans son emplacement à l'arrière de la machine et mettez votre canette dessus (1).

Passez le fil à travers l'œillet de guidage de l'arrière vers l'avant (2) et dans le guide fil puis faites descendre votre fil du côté droit de la barre de réglage de la tension du fil (3). Suivez la flèche avec votre fil (5) et faites le remonter dans le levier (6).

Faites redescendre le fil dans guide fil ressort de l'avant vers l'arrière (7) et faites le passer dans le guide-fil positionné en haut de l'aiguille (8). Enfilez le fil à travers l'aiguille de l'avant vers l'arrière (9).

Manuel d'utilisation

Vous pouvez vous aider de l'enfileur d'aiguille livré avec l'appareil. Pour cela, faites passer la boucle métallique en forme de losange dans le trou de votre aiguille. Passez votre fil à l'intérieur et faites-le ressortir de l'aiguille (cf. Schéma ci-contre).

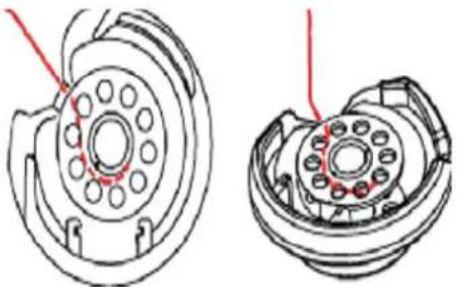

Avant d'installer la canette, assurez-vous que la machine soit débranchée afin d'éviter tout risque de blessure.

Soulevez le pied de biche en utilisant le levier derrière la machine et remontez l'aiguille avec le volant en vous assurant de laisser une longueur de 10 cm au fil déjà monté sur l'aiguille (1). Enlevez le couvercle transparent (2) Positionnez la canette dans l'emplacement prévu, de façon à ce que le fil sorte dans le sens des aiguilles d'une montre (3) (4). Laissez 10 cm de longueur au fil (5).

Tournez le volant vers vous (en sens inverse des aiguilles d'une montre) afin d'abaisser l'aiguille et de la relever (6). Le fil inférieur est ainsi attrapé par l'aiguille et vous pouvez le faire sortir en tirant doucement le fil supérieur vers le haut (7). Alignez les 2 fils et faites-les passer dans la rainure du pied de biche. Tirez environ 15 cm de fil vers l'arrière (8). Vous pouvez remettre le couvercle transparent sur la machine à coudre (9)

Manuel d'utilisation

Suivez correctement les instructions données afin d'utiliser les différentes fonctions de la machine. Le sélecteur de point ne doit pas être tourné en cours de fonctionnement de la machine. Pour modifier le point choisi avec le sélecteur, vous devez mettre l'aiguille à la position la plus haute à l'aide du volant. La machine ne peut pas réaliser de point ordinaire sur des tissus à mailles élastiques. L'épaisseur du textile recommandée est de 0,3 mm à 1,8 mm.

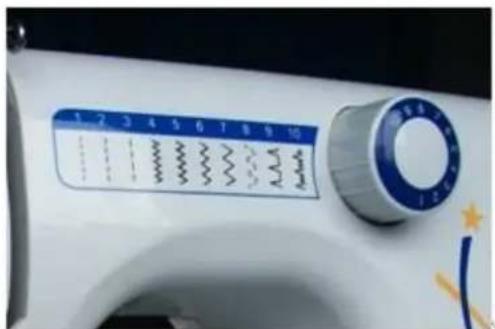

COUTURE DE POINTS ORDINAIRES

Il est nécessaire au préalable d'avoir bien effectué les étapes décrites ci-dessus. Les différents types de point de couture peuvent être sélectionnés à l'aide du sélecteur de point dont les numéros correspondent aux points dessinés sur la machine à coudre. Il suffit alors de sélectionner le point que vous souhaitez réaliser sur vos tissus.

Manuel d'utilisation

POINT DROIT

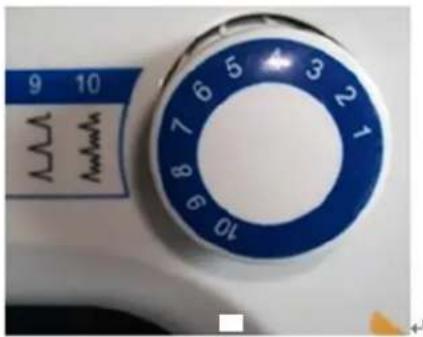

Pour réaliser des points droits, positionnez le sélecteur de point sur les numéros 1, 2 ou 3.

Tournez le volant vers vous (sens inverse des aiguilles d'une montre) (1) afin de positionner l'aiguille au-dessus du pied de biche (2). Réglez le sélecteur de point sur la position 1, 2 ou 3 (3).

Levez le levier pour soulever le pied de biche et positionnez les 2 fils à l'arrière avec une longueur d'environ 10cm (4)

Positionnez votre tissu en-dessous du pied de biche et faites redescendre celui-ci avec le levier.

Allumez votre machine à coudre et appuyez doucement sur la pédale pour commencer à coudre (6)

Guidez doucement votre tissu pendant que vous cousez (7).

Faites tourner le volant vers vous (sens inverse des aiguilles d'une montre) afin de faire remonter l'aiguille le plus haut possible (8).

Positionnez le levier du pied de biche vers le haut pour le soulever (9).

Enlevez votre tissu et coupez les fils à l'aide du coupe-fil (10).

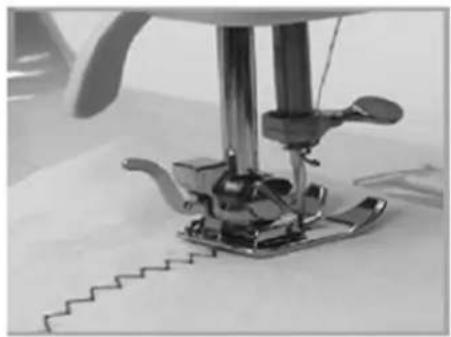

Les étapes pour réaliser des points "Zigzag" sont les mêmes que pour les points « droits ». Seuls les numéros du sélecteur de point changent : numéros 4, 5, 6 et 7. Positionnez le sélecteur de point sur le numéro 4, 5, 6 ou 7 (1) et suivez les mêmes étapes que pour les points droits.

Livoo

Feel good moments

Manuel d'utilisation

9 10 W WwWw 7 6 5 8 9 6 10

(1)

Les étapes pour réaliser le point "Zigzag" triple sont les mêmes que pour les points « droits ». Seul le numéro du sélecteur de point change: numéro 8. Positionnez le sélecteur de point sur le numéro 8 (1) et suivez les mêmes étapes que pour les points droits.

Les étapes pour réaliser le point invisible sont les mêmes que pour les points « droits ». Seul le numéro du sélecteur de point change: numéro 9. Positionnez le sélecteur de point sur le numéro 9 (1) et suivez les mêmes étapes que pour les points droits.

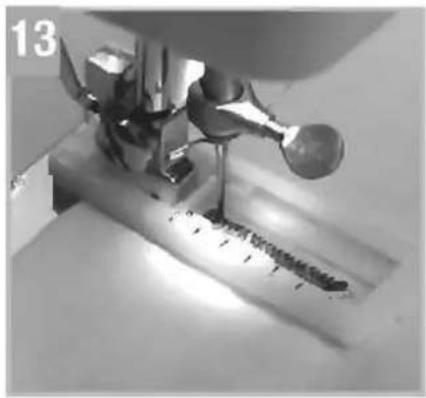

REALISER DES BOUTONNIERES

ATTENTION ! Toujours éteindre la machine à coudre lorsque vous souhaitez installer le pied à boutonnière. Sinon, il y a risque de blessures.

Pour réaliser des boutonnières, aidez-vous du pied à boutonnière (21) livré avec la machine à coudre.

Livoo

Feel good moments

Manuel d'utilisation

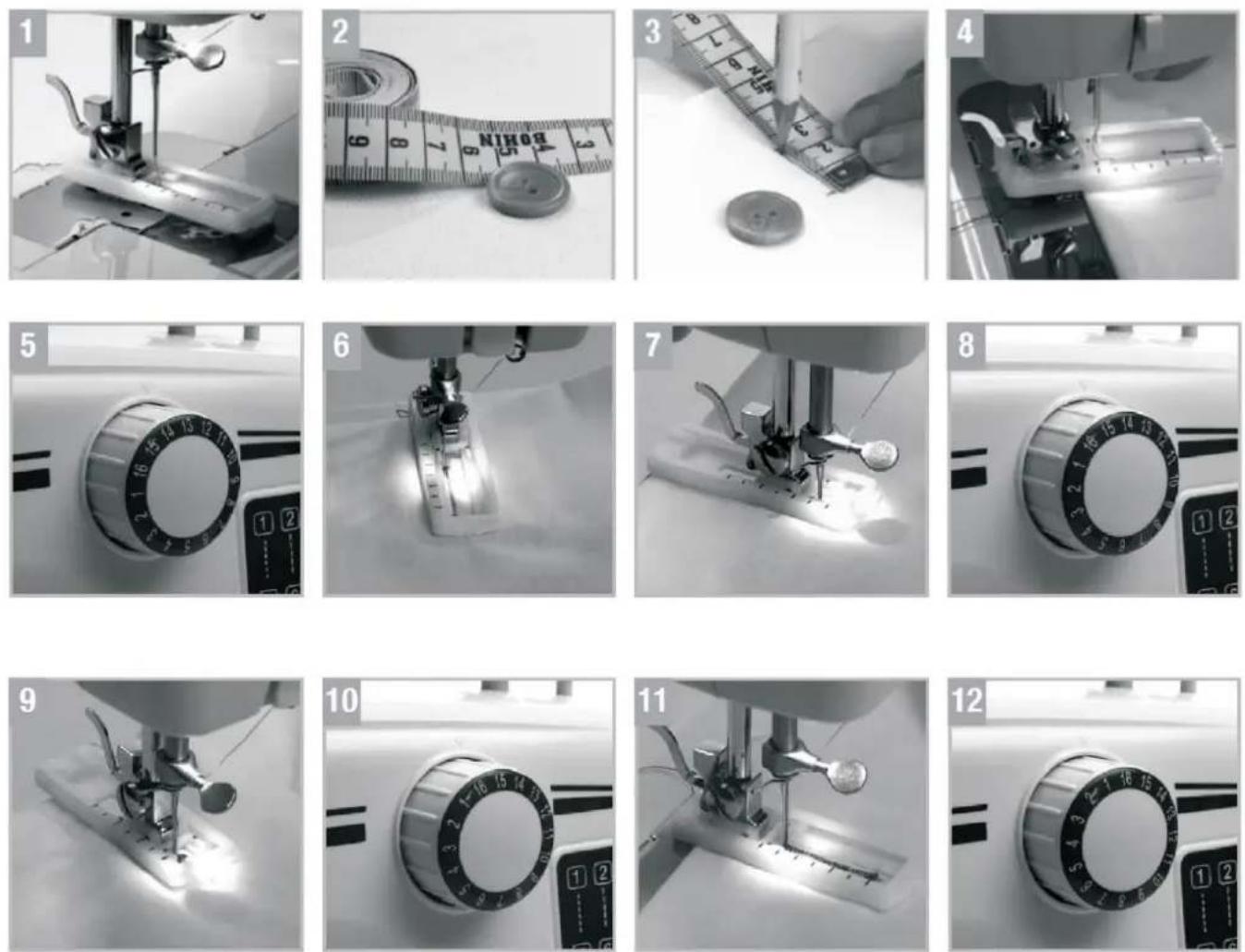

1. Enlevez le pied universel grâce au levier localisé juste derrière et installez le pied à boutonnière à la place (1).
2. Mesurez le diamètre du bouton à coudre (2).
3. Dessinez une ligne droite au crayon sur le tissu, à l'emplacement du bouton (3).
4. Soulevez le pied et positionnez votre tissu de façon à ce que la ligne dessinée soit en dessous de celui-ci. Abaissez le pied presseur de façon à ce que la ligne centrale de la boutonnière marquée sur le tissu coïncide avec la ligne centrale du pied à boutonnière (4).
5. Tournez le volant vers vous afin de positionner l'aiguille le plus haut possible et tournez le sélecteur de point sur la position 11 (5).
6. Appuyez doucement sur la pédale pour commencer à coudre (6/7).
7. La machine va coudre à vitesse moyenne. Lâchez la pédale lorsque vous avez fini le premier côté de la boutonnière.

Recommencez les mêmes étapes avec le sélecteur de point pour la position 12, 13 et 14 afin de finir votre boutonnière (8 à14).

Ouvrez la boutonnière à l'aide de votre découseur en commençant aux extrémités de la boutonnières et en allant vers le centre.

Livoo

Feel good moments

Manuel d'utilisation

ATTENTION ! Toujours éteindre la machine à coudre lorsque vous souhaitez installer le pied à boutonnière. Sinon, il y a un risque de blessures.

Disposez le pied pour fermeture éclair. Réglez le sélecteur de points sur 1 ou 2.

Le pied pour fermeture éclair peut être fixé à droite ou à gauche en fonction du côté que vous allez coudre (cf. schéma ci-dessous)

Épinglez ou faufilez le ruban de la fermeture éclair et le placer sous le pied. Tirez les fils vers l'arrière et baissez le pied. Pour coudre le côté gauche de la fermeture éclair, guidez les dents de la fermeture éclair le long du bord du pied et cousez le vêtement et le ruban de la fermeture éclair.

Inversez le tissu et cousez l'autre moitié de la fermeture éclair, de la même façon que pour le côté gauche.

Pour coudre au-delà de la tirette de la fermeture à glissière, abaissez l'aiguille sur le tissu, levez le pied presseur et poussez la tirette de la fermeture à glissière derrière le pied presseur. Abaissez le pied et continuez la couture.

Il est aussi possible de coudre une longueur de cordon dans un biais afin de renforcer une bordure ou pour fixer une finition décorative en utilisant cette méthode

Livoo

Feel good moments

Manuel d'utilisation

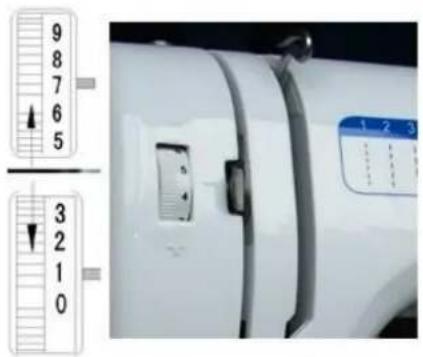

La tension du fil doit être adaptée selon les tissus utilisés, le nombre de couches de tissus et la méthode de couture. Pour une couture correcte, les longueurs des fils inférieur et supérieur doivent être égales. En tournant la molette de réglage de la tension du fil, le fil supérieur peut être rallongé en tirant de la gauche vers la droite. Utilisez cette molette pour rendre les deux longueurs de fils égales.

9 8 7 6 5 3 2 1 0

Dans une couture parfaitement réglée, les fils sont entrelacés entre les couches du tissu.

Fil d'aiguille Fil de canette

Si la tension du fil d'aiguille est trop serrée, le fil de la cannette apparaît sur le côté droit du tissu. Diminuez légèrement la tension du fil pour résoudre le problème.

Livoo

Feel good moments

Manuel d'utilisation

Fil d'aiguille Fil de canette

Si la tension du fil d'aiguille est trop lâche, celui-ci apparait sur l'envers du tissu. Augmentez légèrement la tension du fil.

Fil d'aiguille Fil de canette

DOUBLE AIGUILLE

Retirez l'aiguille simple et insérez la double aiguille. Mettre deux canettes sur les dévidoirs. Enfilez les deux fils, l'enfilage des aiguilles doit se faire séparément. Les autres étapes sont identiques à celles de la mise en place d'une aiguille simple. Remarque : la double aiguille ne convient que pour des points droits (1, 2, 3 sur le sélecteur de points). Cette aiguille peut coudre deux points droits parallèles en simultané.

Lorsque vous avez fini de coudre, arrêtez la machine et appuyez sur le bouton de marche arrière afin de réaliser quelques points sur la couture que vous venez de réaliser.

Cette fonction est conseillée pour renforcer une couture et éviter qu'elle ne se défasse.

Relâchez le bouton de marche arrière pour que la machine couse à nouveau en marche avant. La couture en marche arrière ne devrait pas avoir une longueur supérieure à 5 cm.

BOBINAGE

1. Mettez la canette sur la broche à canette (1)
2. Placez le fil de la canette dans le dispositif de guidage (2)
3. Placez la broche du dévidoir sur la machine (3)
4. Placez la canette vide dessus (4)
5. Enroulez le fil de quelques tours sur la canette vide dans le sens des aiguilles d'une montre (5)

Livoo

Feel good moments

Manuel d'utilisation

1. Mettez la machine en route (6)
2. Appuyez sur la pédale afin de démarrer le bobinage (7)
3. Lorsque la canette est pleine, relâchez la pédale, coupez le fil et retirez la canette (8)

Utilisez le coupe-fil (9) pour couper votre fil après couture.

Défaut	Raison	Correction
Le fil supérieur se casse	1. Le fil de l’aiguille n’a pas été enfilé correctement2. La tension du fil est trop élevée3. Le fil est trop épais pour l’aiguille4. L’aiguille n’est pas bien insérée5. La canette est défectueuse6. L’aiguille est tordue ou abimée	1. Enfilez à nouveau le fil2. Réduisez la tension du fil3. Choisissez une aiguille plus grande4. Enlevez l’aiguille et la remettre à nouveau5. Remplacez la canette6. Remplacez l’aiguille
Point manqués	1. L’aiguille n’est pas insérée correctement2. L’aiguille est abîmée3. L’aiguille n’a pas la bonne taille4. Le pied n’est pas bien installé	1. Réinsérez l’aiguille à nouveau2. Remplacez votre aiguille3. Choisissez une aiguille appropriée au fil et au tissu4. Vérifiez que le pied soit correctement installé
L’aiguille se casse	1. L’aiguille est abîmée2. L’aiguille n’est pas insérée correctement3. L’aiguille n’a pas la bonne taille4. Le pied n’est pas bien installé	1. Remplacer l’aiguille2. Insérez correctement votre aiguille3. Choisissez une aiguille appropriée4. Installez le pied correctement

Livoo

Feel good moments

Manuel d'utilisation

	5. La tension du fil est trop élevée6. Le sélecteur de point a été tourné alors que l’aiguille était dans le tissu	5. Ajustez la tension du fil correctement6. Ne tournez pas le sélecteur de point lorsque vous cousez
Point lâches	1. Le fil de l’aiguille n’a pas été enfilé correctement2. La canette n’est pas bien installée3. La tension du fil est trop élevée	1. Enfilez à nouveau le fil2. Installez correctement la canette3. Ajustez la tension du fil
La couture fronce	1. L’aiguille est trop épaisse pour votre tissu2. La longueur du point est mal réglée3. La tension du fil est trop élevée	1. Choisissez une aiguille adéquate à votre tissu2. Réajustez la longueur du point3. Corrigez la tension du fil

Mise au rebut correcte de l'appareil (Equipement électrique et électronique)

(Applicable dans l'Union européenne et dans les autres pays d'Europe qui ont adopté des systèmes de collecte séparés) La directive Européenne 2011/65/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets ménagers. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la

poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

CE

Pour en savoir plus :

www.quefairedemesdechets.fr

LIVOO

BP 61071

67452 Mundolsheim - FRANCE

• Photo non contractuelle
- Soucieux de la qualité de ses produits le constructeur se réserve le droit d'effectuer des modifications sans préavis
