Type de produit	Alimentation pour PC
Marque	MSI
Modèle	MPG A750G PCIE5
Puissance nominale	750 W
Dimensions (L x l x H)	150 mm x 150 mm x 86 mm
Poids	environ 1,6 kg
Tension d'entrée	100-240 VAC, 50-60 Hz
Connecteurs principaux	1x ATX12V 20+4 broches, 2x EPS12V 4+4 broches, 1x PCIe 16 broches, 6x PCIe 6+2 broches, 8x SATA 15 broches, 4x PATA 4 broches, 1x FDD 4 broches
Modulaire	Oui, entièrement modulaire
Certification	80 PLUS Gold
Protections intégrées	OVP (Over Voltage), OCP (Over Current), OPP (Over Power), SCP (Short Circuit), OTP (Over Temperature)
Ventilateur	120 mm à roulement fluide
Bouton Zero Fan	Oui, permet d'activer le mode silencieux
Garantie	10 ans
Entretien et nettoyage	Dépoussiérer régulièrement à l'aide d'air comprimé. Ne pas utiliser de produits liquides.
Sécurité	Ne pas ouvrir le bloc d'alimentation, risque de choc électrique. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente MSI.
Informations générales	Alimentation conçue pour les PC haut de gamme, compatible avec les cartes graphiques PCIe 5.0.

FOIRE AUX QUESTIONS - MPG A750G PCIE5 MSI

Quels câbles sont inclus avec l'alimentation MSI MPG A750G PCIE5 ?

Les câbles inclus sont : 1 câble ATX12V 20+4 broches, 2 câbles EPS12V 4+4 broches, 1 câble PCIe 16 broches, 6 câbles PCIe 6+2 broches, 8 câbles SATA 15 broches, 4 câbles PATA 4 broches et 1 câble FDD 4 broches.

Comment activer le mode Zero Fan ?

Appuyez sur le bouton Zero Fan situé à l'arrière de l'alimentation pour activer/désactiver le mode. En mode activé, le ventilateur s'arrête lorsque la charge est inférieure à un certain seuil pour un fonctionnement silencieux.

Quelle est la puissance maximale délivrée sur le rail +12V ?

Le rail +12V peut délivrer jusqu'à 70,8 A, soit une puissance de 850 W pour le modèle A750G (750 W total).

Cette alimentation est-elle compatible avec une carte graphique RTX 4090 ?

Oui, grâce au connecteur PCIe 16 broches natif, elle est compatible avec les cartes graphiques NVIDIA GeForce RTX 40 série et autres cartes PCIe 5.0.

Quelles sont les protections intégrées ?

L'alimentation est protégée contre les surtensions (OVP), les surintensités (OCP), les surpuissances (OPP), les courts-circuits (SCP) et les surchauffes (OTP).

Est-ce que l'alimentation est modulaire ?

Oui, elle est entièrement modulaire, ce qui permet de ne brancher que les câbles nécessaires pour un meilleur rangement du boîtier.

Quelle est la garantie de l'alimentation MSI MPG A750G PCIE5 ?

La garantie constructeur est de 10 ans pour ce modèle.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation, puis utilisez de l'air comprimé pour enlever la poussière à travers les grilles. N'ouvrez jamais le boîtier.

Le ventilateur tourne-t-il en permanence ?

Non, grâce au mode Zero Fan, le ventilateur peut s'arrêter lorsque la charge est faible (environ < 40 % de la puissance). Il se remet en marche automatiquement si la charge augmente.

Puis-je utiliser cette alimentation dans un boîtier ITX ?

Les dimensions sont standard ATX (150 x 150 x 86 mm), elle convient à la plupart des boîtiers ATX et certains boîtiers de taille moyenne. Vérifiez l'espace disponible dans votre boîtier.

MODE D'EMPLOI MPG A750G PCIE5 MSI

Nombre de connecteurs d'alimentation : 4

Connecteurs détachables 5

Connectique et longueur des câbles 6

Installation du câble PCIe 16 broches... 8

Bouton Zero Fan 9

Caractéristiques

1000 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	22,0 A	22,0 A	83,5 A	0,3 A	3,0 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Puissance combinée (+5 V et +3,3 V)	120 W		1000 W	3,6 W	15,0 W
Puissance totale	1000 W
Régulation	± 5 %	± 5 %	± 5 %	± 5 %	± 5 %
Ondulation et bruit	30 mVp-p	30 mVp-p	50 mVp-p	40 mVp-p	40 mVp-p

850 W
Tension	+5 V	+3,3 V	+12 V	-12 V	+5 Vsb
Charge maximale	22,0 A	22,0 A	70,8 A	0,3 A	3,0 A
Charge minimale	0,0 A	0,0 A	0,0 A	0,0 A	0,0 A
Puissance combinée (+5 V et +3,3 V)	120 W		850 W	3,6 W	15,0 W

Dimensions

Nombre de connecteurs d'alimentation

Connecteurs d'alimentation	A1000G PCIES5	A850G PCIES5	A750G PCIES5
ATX12V (Carte mère) 20+4 broches	1	1	1
PCIe 16 broches	1	1	1
EPS 12V (CPU) 4+4 broches	2	2	2
PCIe (VGA) 6+2 broches	6	6	6
SATA 15 broches	12	8	8
Péniphérique (PATA) 4 broches	4	4	4
FDD 4 broches	1	1	1

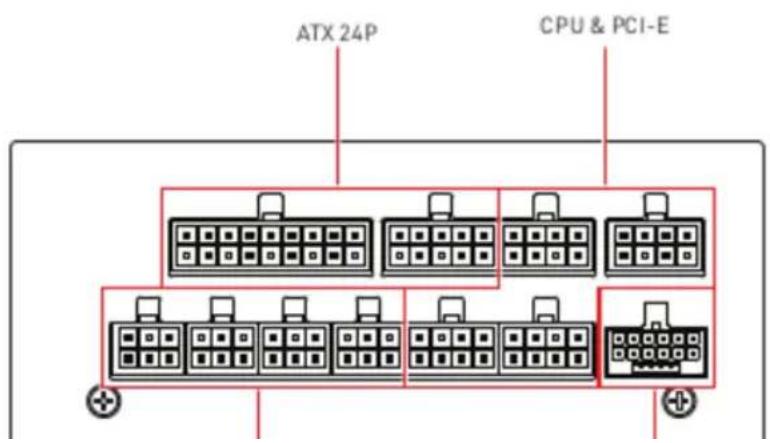

Connecteurs détachables

Connectique et longueur des câbles

X 1 [A850G PCIE5] [A750G PCIE5]

X2 [A850G PCIE5] [A750G PCIE5]

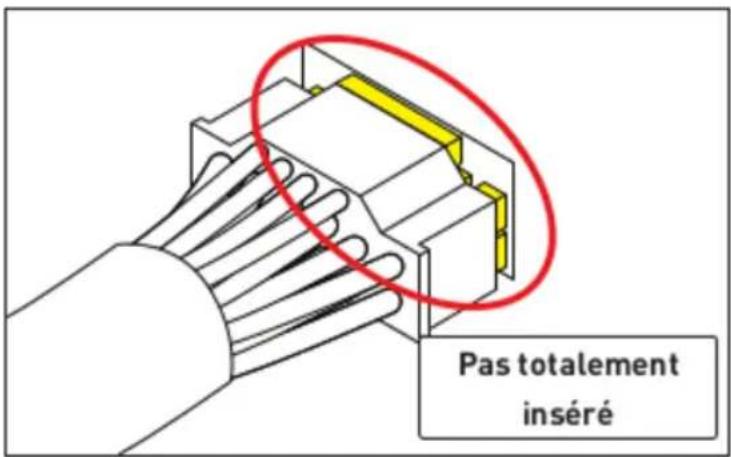

Installation du câble pcie 16 broches

ATTENTION

Veuillez totalement insérer le câble avant de l'utiliser.

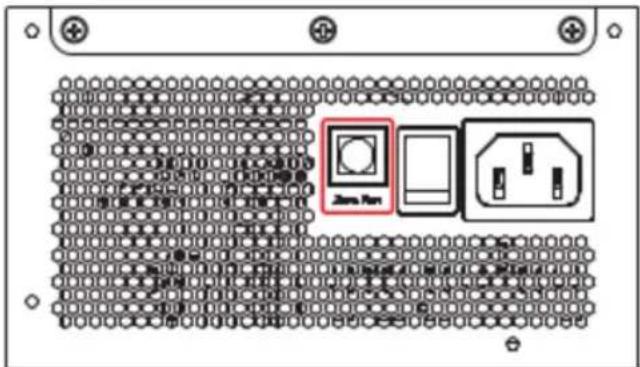

Bouton zero fan

Appuyez sur le bouton Zero Fan pour activer ou désactiver le Mode Zero RPM Fan.

Bouton Zero Fan	Mode Zero RPM Fan	Description
Position	Activer(Détaut)	Le ventilateur du bloc d'alimentation s'arrête lorsque la charge du système passe en dessous du niveau
