Zeus ZRX12D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Hifonics
Modèle	Zeus ZRX12D2
Puissance RMS	1000 W
Puissance maximale	2000 W
Impédance nominale	2+2 Ohms (double bobine)
Diamètre extérieur	326 mm
Diamètre d'encastrement	282 mm
Profondeur de montage	186 mm
Débattement maximal (Xmax)	±20 mm
Surface émissive (Sd)	495 cm²
Masse mobile (Mms)	274,9 g
Résistance continue (Re)	2 x 2 Ohms
Fréquence de résonance (Fs)	33,4 Hz
Facteur de qualité mécanique (Qms)	3,88
Facteur de qualité électrique (Qes)	0,63
Facteur de qualité total (Qts)	0,54
Volume équivalent (VAS)	28,3 L
Sensibilité (SPL)	84 dB/1W
Inductance (Le)	2,6 mH
Diamètre de la bobine (Vc)	38 mm
Enceinte recommandée (qualité sonore)	Bass-reflex, volume 55 L, accord 34 Hz, port Ø12 cm x 42 cm
Enceinte recommandée (SPL)	Bass-reflex, volume 65 L, accord 38 Hz, port 2 x Ø10 cm x 37 cm
Options de câblage	Parallèle (1 Ohm), standard (2 Ohms), série (4 Ohms)
Entretien	Nettoyer avec un chiffon sec et doux

FOIRE AUX QUESTIONS - Zeus ZRX12D2 Hifonics

Quelle est la puissance RMS du Hifonics Zeus ZRX12D2 ?

La puissance RMS est de 1000 W et la puissance maximale de 2000 W.

Ce subwoofer a-t-il une double bobine ?

Oui, il possède une double bobine de 2+2 Ohms, ce qui permet plusieurs options de câblage.

Quelles sont les options de câblage pour le ZRX12D2 ?

Vous pouvez le câbler en parallèle pour obtenir 1 Ohm, en standard pour 2 Ohms, ou en série pour 4 Ohms.

Quel volume d'enceinte recommandez-vous pour une bonne qualité sonore ?

Pour une qualité sonore optimale, utilisez une enceinte bass-reflex d'un volume de 55 L avec un accord à 34 Hz et un port de 12 cm de diamètre sur 42 cm de longueur.

Quel volume d'enceinte pour un maximum de pression acoustique (SPL) ?

Pour un rendement SPL maximal, utilisez une enceinte bass-reflex de 65 L avec un accord à 38 Hz et deux ports de 10 cm de diamètre sur 37 cm de longueur.

Quelles sont les dimensions de montage du ZRX12D2 ?

Le diamètre d'encastrement est de 282 mm, la profondeur de montage de 186 mm, et le diamètre extérieur de 326 mm.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 84 dB/1W, ce qui est dans la moyenne pour un subwoofer de cette taille.

Quel est le débattement maximal (Xmax) ?

Le Xmax est de ±20 mm, permettant de bonnes capacités de déplacement d'air.

Faut-il roder le subwoofer avant une utilisation intensive ?

Il est recommandé de roder le subwoofer pendant une vingtaine d'heures à faible volume pour assouplir la suspension et améliorer les performances.

Comment nettoyer le subwoofer ?

Utilisez un chiffon sec et doux pour dépoussiérer la surface. Évitez les produits chimiques et l'eau.

MODE D'EMPLOI Zeus ZRX12D2 Hifonics

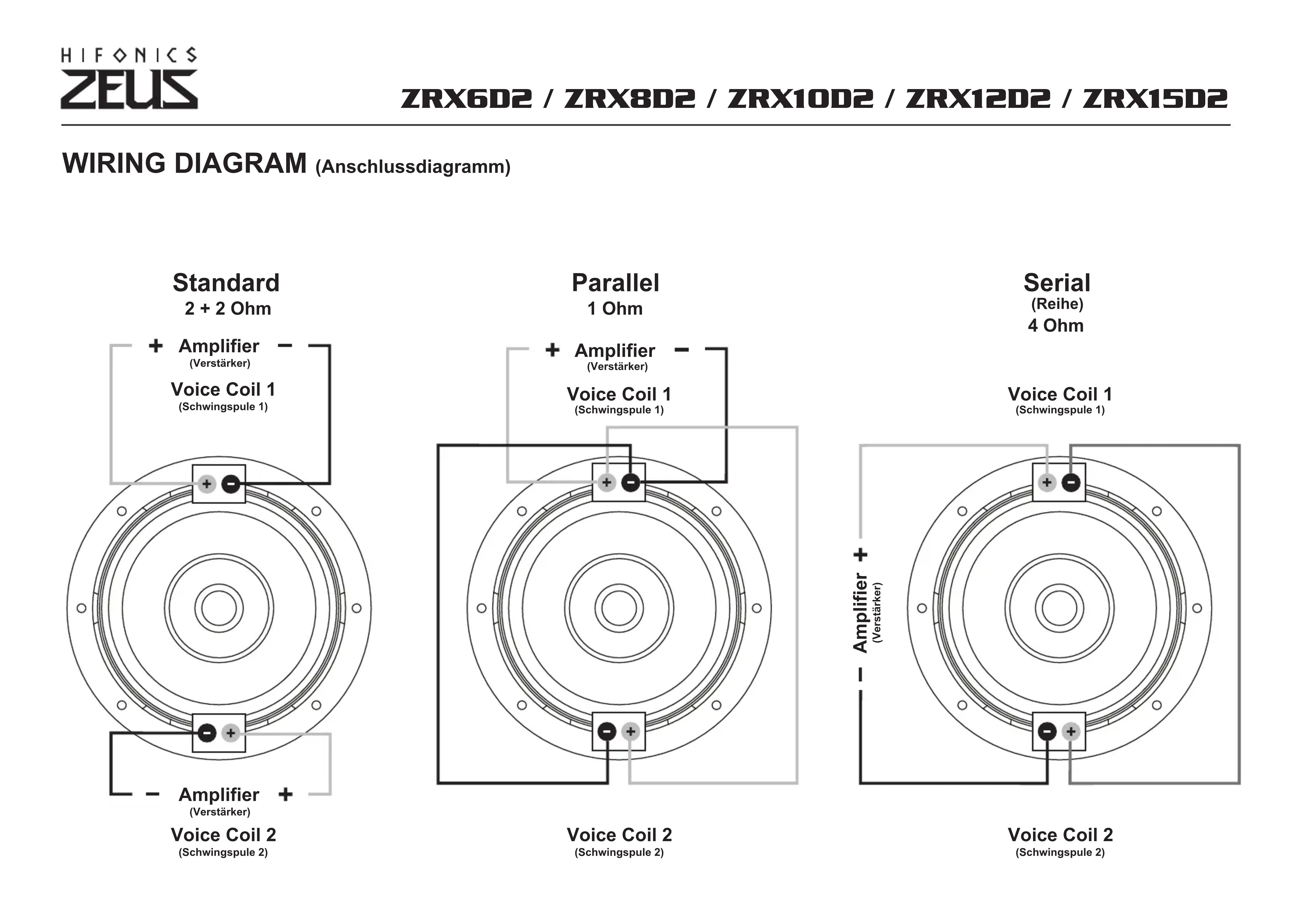

WIRING DIAGRAM (Anschlussdiagramm)

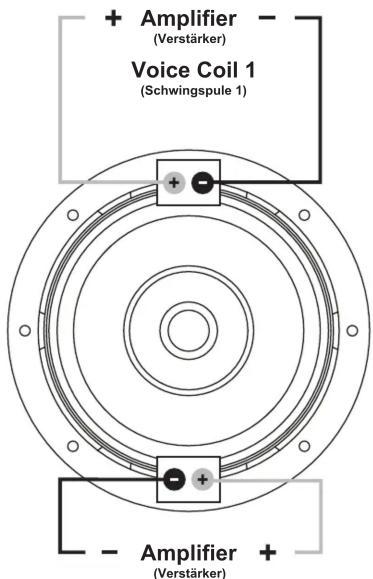

Standard
2 + 2 Ohm

Voice Coil 2
(Schwingspule 2)

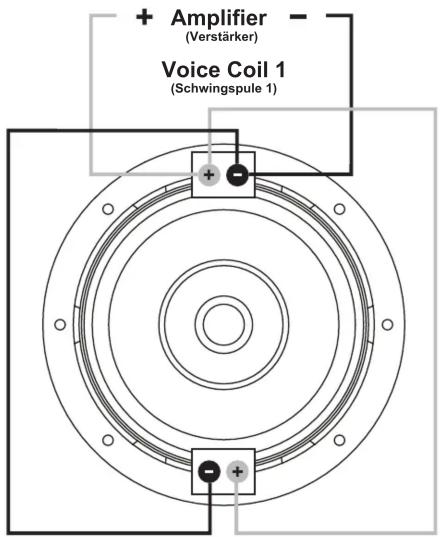

Parallel
1 Ohm

Voice Coil 2
(Schwingspule 2)

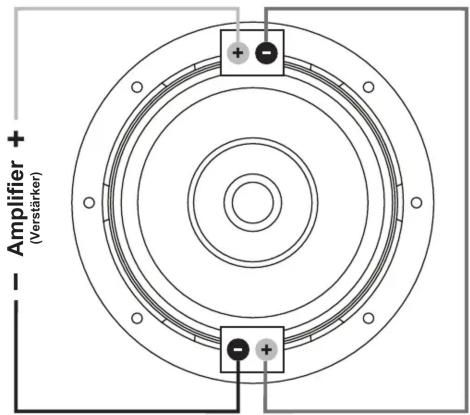

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)

Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm2	Mmsg	ReOhm	FsHz	Qms	Qes	Qts	VASL	SPLdB/1W	LemH	Vcmm
ZRX6D2	300	600	2 + 2	182	151	106	15	134	68,2	2 x 2	54	3,03	0,54	0,46	3,2	82	1,7	38
ZRX8D2 600	1200	2 + 2	220	184 144			17	204	148,2	2 x 2	40,4	5,26	0,47	0,43	6,1	82	2,4
ZRX10D2	800	1600	2 + 2	274 240 166			18	332	217,9	2 x 2	37,6	6,59	0,56	0,52	12,7	83	2,6
ZRX12D2 1000	2000	2 + 2	326	282 186			20	495	274,9	2 x 2	33,4	3,88	0,63	0,54	28,3	84	2,6
ZRX15D2 1500	3000	2 + 2	394	352 201			22	810	369	2 x 2	28,5	6,08	0,39	0,37	77,7	88	2,7

RECOMMENDED ENCLOSURES
(Gehäuse-Vorschläge)

	VENTED ENCLOSURE SOUND QUALITY(Bassreflex-Gehäuse Klangqualität)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	VbL	F3Hz	FbHz	cm	cm2	cm
ZRX6D2	10	40	47	6,6	34	40
ZRX8D2	20	33	39	8,0	50	42
ZRX10D2	38	30	37	10,0	80	36
ZRX12D2	55	27	34	12,0	115	42
ZRX15D2	76	29	33	2 x 10,0	160	44

	VENTED ENCLOSURE SPL(Bassreflex-Gehäuse SPL)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
ZRX6D2	15	41	49	7,0	38	26
ZRX8D2	25	36	44	10,0	80	39
ZRX10D2	45	33	42	12,0	115	32
ZRX12D2	65	30	38	2 x 10.0	160	37
ZRX15D2	100	34	42	2 x 10,0	160	15
