Zeus ZXS10D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur de subwoofer
Marque	Hifonics
Modèle	Zeus ZXS10D2
Puissance RMS	400 W
Puissance maximale	800 W
Impédance nominale	2 + 2 ohms (double bobine)
Diamètre extérieur	260 mm
Diamètre d'encastrement	228 mm
Profondeur d'encastrement	150 mm
Excursion linéaire (Xmax)	±20 mm
Surface utile (Sd)	336 cm²
Masse mobile (Mms)	177,1 g
Résistance DC (Re)	2 x 2 ohms
Fréquence de résonance (Fs)	26,5 Hz
Qts	0,51
Volume équivalent (VAS)	32,2 L
Sensibilité	84 dB/1W
Diamètre de la bobine	64 mm
Volume caisson scellé recommandé	17 à 25 L
Volume caisson bass-reflex recommandé	35 L, accord à 35 Hz
Alimentation	Passive (nécessite amplificateur externe)
Entretien	Nettoyage avec un chiffon sec
Sécurité	Respecter l'impédance et la puissance de l'amplificateur
Fabricant	Audio Design GmbH, Allemagne

FOIRE AUX QUESTIONS - Zeus ZXS10D2 Hifonics

Comment câbler les deux bobines du Zeus ZXS10D2 ?

Le haut-parleur possède deux bobines de 2 ohms. Vous pouvez les câbler en série pour obtenir 4 ohms, en parallèle pour 1 ohm, ou séparément pour 2+2 ohms. Consultez le schéma de câblage dans la notice.

Quel volume de caisson est recommandé pour ce subwoofer ?

Pour une enceinte scellée, utilisez un volume de 17 à 25 litres. Pour une enceinte bass-reflex, un volume de 35 litres avec un accord à 35 Hz est recommandé.

Quelle puissance d'amplificateur dois-je utiliser ?

La puissance RMS est de 400 W et la puissance maximale de 800 W. Utilisez un amplificateur délivrant entre 400 et 800 W RMS sous l'impédance de charge choisie.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 84 dB/1W, ce qui est dans la moyenne pour un subwoofer de cette taille.

Ce subwoofer nécessite-t-il une période de rodage ?

Il est conseillé de faire fonctionner le subwoofer à puissance modérée pendant les premières heures pour assouplir les suspensions et optimiser les performances.

Quel type de caisson dois-je choisir : scellé ou bass-reflex ?

Le caisson scellé offre une réponse plus linéaire et une meilleure tenue en puissance. Le caisson bass-reflex permet d'obtenir plus de rendement dans le grave, mais nécessite un volume plus important et un réglage précis.

Comment protéger mon subwoofer contre les dommages ?

Utilisez un filtre passe-bas (généralement entre 80 et 100 Hz) et réglez correctement le gain de l'amplificateur. Évitez l'écrêtage et respectez les limites de puissance.

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur d'encastrement est de 150 mm. Assurez-vous que le caisson offre un espace suffisant derrière le haut-parleur.

Puis-je utiliser ce subwoofer dans une voiture ?

Oui, ce subwoofer est conçu pour une utilisation en voiture. Veillez à respecter les volumes de caisson recommandés et à fixer solidement l'ensemble.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées ne sont généralement pas disponibles individuellement. En cas de problème, contactez le service après-vente d'Audio Design GmbH ou un revendeur agréé.

MODE D'EMPLOI Zeus ZXS10D2 Hifonics

WIRING DIAGRAM (Anschlussdiagramm)

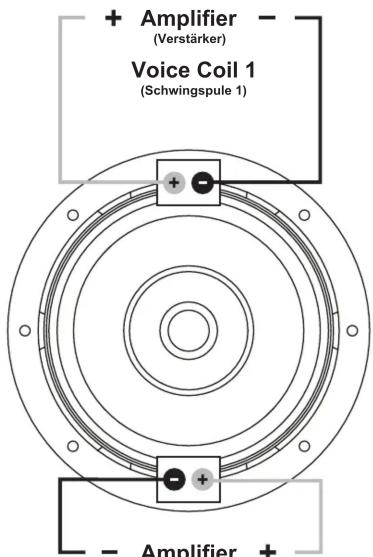

Standard
2+2Ohm
(Verstärker)
Voice Coil 2
(Schwingspule 2)

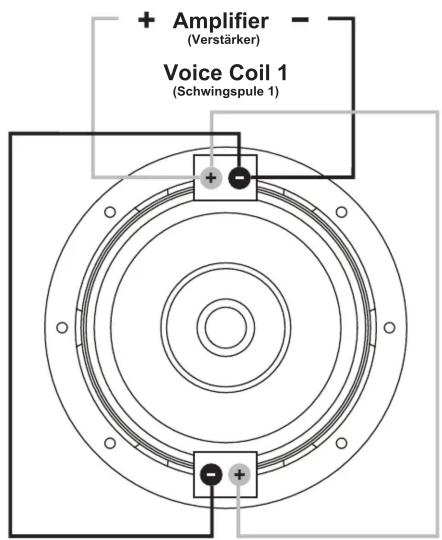

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

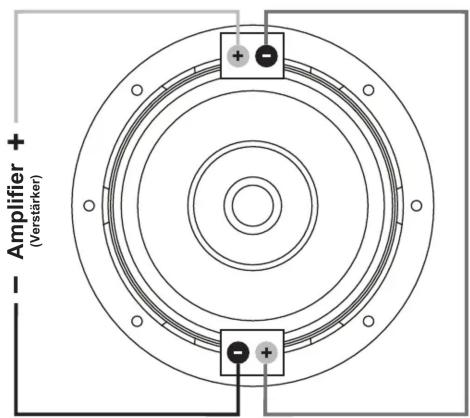

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS

(Technische Daten)

RECOMMENDED
ENCLOSURE DESIGN

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauüöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax +/- max. mm	SD cm2	Mms g	Re Ohm	Fs Hz	Qms Qes Qts	VAS L	SPL dB/1W	VC mm
ZXS8D2 300	600	2 + 2	224	182	125		16	202	119,2	2 x 2	31,3	3,25	0,51	0,44	12,4	83						50
ZXS10D2 400	800	2 + 2	260	228	150		20	336	177,1	2 x 2	26,5	3,29	0,60	0,51	32,2	84							64
ZXS12D2 500	1000		2 + 2	317	284	166		24	510		197,4	2 x 2	28,5	3,46	0,55	0,48	58,4	86						64
ZXS15D2 600	1200		2 + 2	388	352	183		26	829		284,8	2 x 2	26,8	3,39	0,64	0,54	120,5			88				64

(Empohlenes Gehausedesign)

CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN

	SEATED ENCLOSURE (Geschlossenes Gehäuse)
	VOLUME Volumen
	Vb L
ZXS8D2	9 - 15
ZXS10D2	17 - 25
ZXS12D2	28 - 35
ZXS15D2	60 - 100

(Bedingt empfohlenes Gehausedesign)

	VENTED ENCLOSURE (Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	Ø cm	cm2	cm
ZXS8D2	20	32	39	7	38	31
ZXS10D2	35	29	35	8	50	28
ZXS12D2	50	30	35	10	80	29
ZXS15D2	120	26	30	2 x 10	160	30

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de
