| Type de produit | Caisson de basses (subwoofer) pour automobile |
| Marque | Hifonics |
| Modèle | Zeus ZXS12D2 |
| Type de haut-parleur | Double bobine 2+2 ohms |
| Puissance RMS | 500 W |
| Puissance maximale | 1000 W |
| Impédance nominale | 2+2 ohms (double bobine) |
| Diamètre extérieur | 317 mm |
| Trou de montage (diamètre) | 284 mm |
| Profondeur de montage | 166 mm |
| Xmax (excursion linéaire) | ±24 mm |
| Surface effective (Sd) | 510 cm² |
| Masse mobile (Mms) | 197.4 g |
| Résistance DC (Re) | 2 x 2 ohms |
| Fréquence de résonance (Fs) | 28.5 Hz |
| Facteur de qualité mécanique (Qms) | 3.46 |
| Facteur de qualité électrique (Qes) | 0.55 |
| Facteur de qualité total (Qts) | 0.48 |
| Volume d'air équivalent (Vas) | 58.4 L |
| Sensibilité (SPL) | 86 dB/1W |
| Diamètre de la bobine (VC) | 64 mm |
| Volume d'enceinte close recommandé | 28 - 35 L |
| Volume d'enceinte bass-reflex recommandé | 50 L |
| Fréquence d'accord bass-reflex (Fb) | 35 Hz |
| Fréquence de coupure à -3 dB (F3) | 30 Hz |
| Diamètre du port | 10 cm |
| Longueur du port | 29 cm |
| Utilisation | Subwoofer pour système audio automobile |
| Entretien | Nettoyage avec un chiffon doux et sec; éviter les liquides |
| Sécurité | Utiliser avec un amplificateur adapté; respecter les impédances |
FOIRE AUX QUESTIONS - Zeus ZXS12D2 Hifonics
Questions des utilisateurs sur Zeus ZXS12D2 Hifonics
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice Zeus ZXS12D2 - Hifonics et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Zeus ZXS12D2 de la marque Hifonics.
MODE D'EMPLOI Zeus ZXS12D2 Hifonics

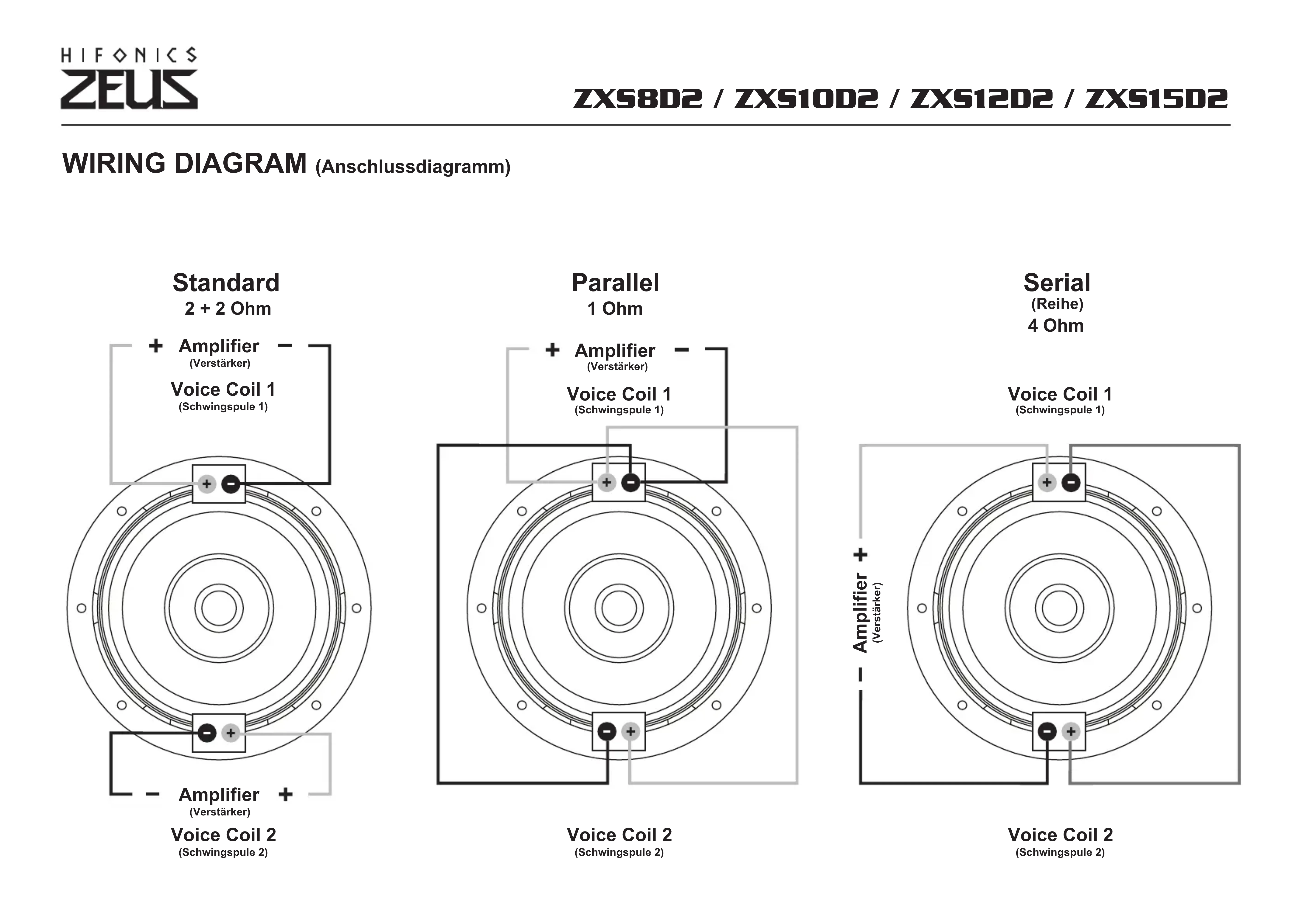

WIRING DIAGRAM (Anschlussdiagramm)

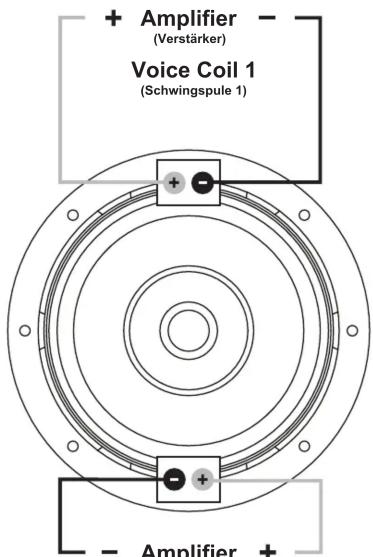

Standard
2+2Ohm
(Verstärker)
Voice Coil 2
(Schwingspule 2)

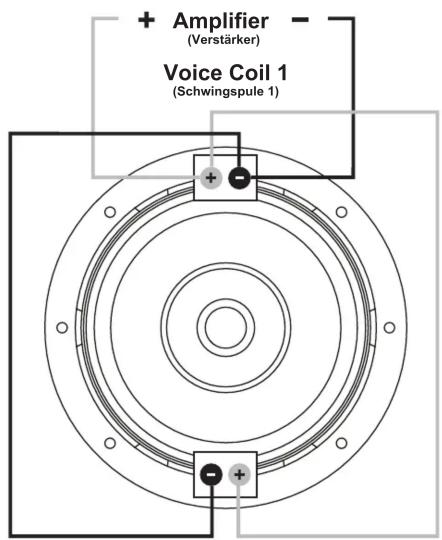

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

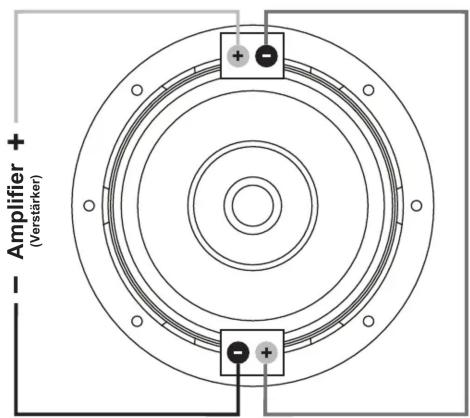

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
SPECIFICATIONS
(Technische Daten)
RECOMMENDED
ENCLOSURE DESIGN
| RMS W | MAX W | NOM. IMP. Ohm | OUTER DIAMETER Aufündurchmesser mm | MOUNTING HOLE Einbauöffnung mm | MOUNTING DEPTH Einbautiefe mm | Xmax +/- max. mm | SD cm2 | Mms g | Re Ohm | Fs Hz | Qms Qes Qts | VAS L | SPL dB/1W | VC mm | ||||||||
| ZXS8D2 300 | 600 | 2 + 2 | 224 | 182 | 125 | 16 | 202 | 119,2 | 2 x 2 | 31,3 | 3,25 | 0,51 | 0,44 | 12,4 | 83 | 50 | ||||||
| ZXS10D2 400 | 800 | 2 + 2 | 260 | 228 | 150 | 20 | 336 | 177,1 | 2 x 2 | 26,5 | 3,29 | 0,60 | 0,51 | 32,2 | 84 | 64 | ||||||
| ZXS12D2 500 | 1000 | 2 + 2 | 317 | 284 | 166 | 24 | 510 | 197,4 | 2 x 2 | 28,5 | 3,46 | 0,55 | 0,48 | 58,4 | 86 | 64 | ||||||
| ZXS15D2 600 | 1200 | 2 + 2 | 388 | 352 | 183 | 26 | 829 | 284,8 | 2 x 2 | 26,8 | 3,39 | 0,64 | 0,54 | 120,5 | 88 | 64 |
(Empohlenes Gehausedesign)
CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN
| SEATED ENCLOSURE (Geschlossenes Gehäuse) | |
| VOLUME Volumen | |
| Vb L | |
| ZXS8D2 | 9 - 15 |
| ZXS10D2 | 17 - 25 |
| ZXS12D2 | 28 - 35 |
| ZXS15D2 | 60 - 100 |
(Bedingt empfohlenes Gehausedesign)
| VENTED ENCLOSURE (Bassreflex-Gehäuse) | ||||||
| VOLUME Volumen | -3dB FREQ. | TUNING FREQ. | PORT Kanal | PORT SURFACE Kanal Fläche | PORT LENGTH Kanal Länge | |
| Vb L | F3 Hz | Fb Hz | Ø cm | cm2 | cm | |
| ZXS8D2 | 20 | 32 | 39 | 7 | 38 | 31 |
| ZXS10D2 | 35 | 29 | 35 | 8 | 50 | 28 |
| ZXS12D2 | 50 | 30 | 35 | 10 | 80 | 29 |
| ZXS15D2 | 120 | 26 | 30 | 2 x 10 | 160 | 30 |
