Zeus ZRX10D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Hifonics
Modèle	Zeus ZRX10D2
Puissance RMS	800 W
Puissance maximale	1600 W
Impédance nominale	2+2 Ohms (double bobine)
Diamètre extérieur	274 mm
Diamètre de découpe	240 mm
Profondeur de montage	166 mm
Excursion linéaire (Xmax)	18 mm
Surface effective (Sd)	332 cm²
Masse mobile (Mms)	217,9 g
Résistance de la bobine (Re)	2 x 2 Ohms
Fréquence de résonance (Fs)	37,6 Hz
Facteur de qualité mécanique (Qms)	6,59
Facteur de qualité électrique (Qes)	0,56
Facteur de qualité total (Qts)	0,52
Volume équivalent (VAS)	12,7 L
Sensibilité (SPL)	83 dB/1W/1m
Inductance (Le)	2,6 mH
Diamètre de la bobine (Vc)	38 mm
Volume de caisson recommandé (qualité sonore)	38 L
Fréquence d'accord caisson (qualité sonore)	37 Hz
Volume de caisson recommandé (SPL)	45 L
Fréquence d'accord caisson (SPL)	42 Hz

FOIRE AUX QUESTIONS - Zeus ZRX10D2 Hifonics

Comment câbler le Zeus ZRX10D2 pour obtenir une impédance de 1 ohm ?

Pour obtenir 1 ohm, connectez les deux bobines en parallèle : reliez les bornes positives ensemble et les bornes négatives ensemble. L'impédance résultante est de 1 ohm (2+2 ohms en parallèle = 1 ohm). Assurez-vous que votre amplificateur est stable en dessous de 2 ohms.

Quel volume de caisson recommandé pour une qualité sonore optimale ?

Pour une qualité sonore optimale, Hifonics recommande un caisson bass-reflex de 38 litres avec un accord à 37 Hz. Utilisez un évent de 10 cm de diamètre (surface 80 cm²) d'une longueur de 36 cm.

Quelle puissance d'amplificateur est recommandée pour ce subwoofer ?

Un amplificateur délivrant entre 800 W et 1600 W RMS est idéal. La puissance RMS du subwoofer est de 800 W, mais il peut supporter jusqu'à 1600 W en crête. Choisissez un ampli stable à 1 ohm si vous câblez en parallèle.

Puis-je utiliser ce subwoofer dans un caisson clos ?

Oui, mais les performances seront différentes. Le Zeus ZRX10D2 est optimisé pour un caisson bass-reflex. En clos, le volume recommandé serait d'environ 20 à 30 litres, avec une réponse en fréquence moins étendue vers le grave.

Quelle est la différence entre les modèles D2 et D4 ?

Les modèles D2 ont des bobines de 2 ohms chacune, permettant des configurations à 1 ohm (parallèle) ou 4 ohms (série). Les D4 ont des bobines de 4 ohms, offrant 2 ohms (parallèle) ou 8 ohms (série). Choisissez en fonction de l'impédance de charge de votre amplificateur.

Comment régler le filtre passe-bas et le gain ?

Réglez le filtre passe-bas entre 80 et 100 Hz. Pour le gain, utilisez un signal de test à volume modéré, puis augmentez le gain jusqu'à entendre une distorsion, puis réduisez légèrement. Évitez l'écrêtage pour protéger le haut-parleur.

Quels sont les dimensions de découpe pour l'installation ?

Le diamètre de découpe est de 240 mm. Assurez-vous que le trou est propre et que le subwoofer s'insère sans forcer. La profondeur de montage nécessaire est de 166 mm.

Que signifie Xmax et pourquoi est-il important ?

Xmax est l'excursion linéaire maximale du cône, ici 18 mm. Cela indique la course du haut-parleur avant distorsion. Un Xmax élevé permet de produire plus de pression acoustique sans distorsion, idéal pour les basses profondes.

Le subwoofer est-il adapté à une utilisation en voiture ?

Oui, le Zeus ZRX10D2 est conçu pour une utilisation en voiture. Sa sensibilité de 83 dB et sa puissance élevée le rendent adapté aux systèmes audio embarqués. Veillez à un caisson adapté à l'espace disponible.

Comment entretenir le Zeus ZRX10D2 ?

Pour l'entretien, nettoyez régulièrement la membrane avec un chiffon doux sec. Évitez l'humidité et les chocs. Vérifiez les connexions électriques périodiquement. Ne pas exposer à des températures extrêmes.

MODE D'EMPLOI Zeus ZRX10D2 Hifonics

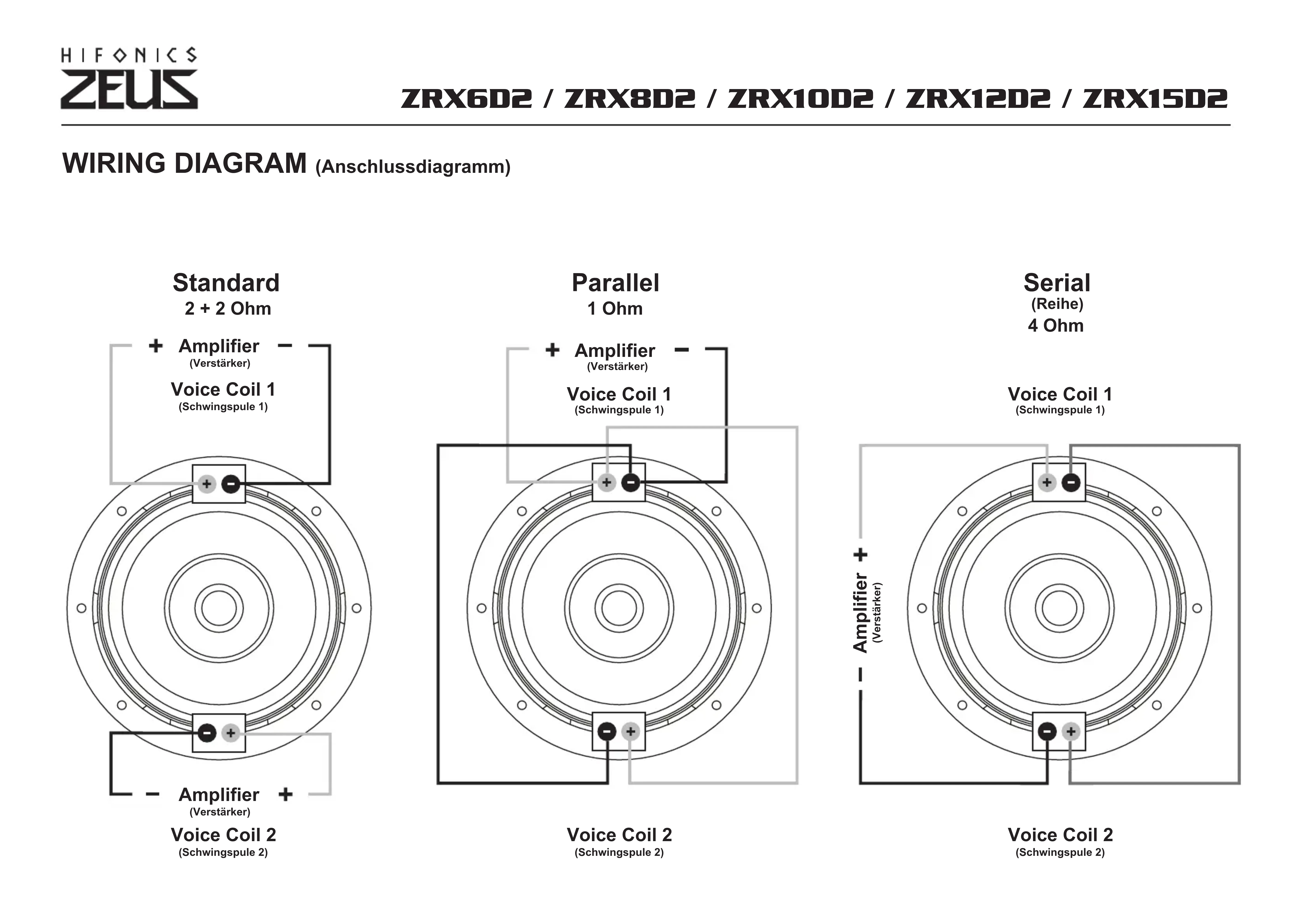

WIRING DIAGRAM (Anschlussdiagramm)

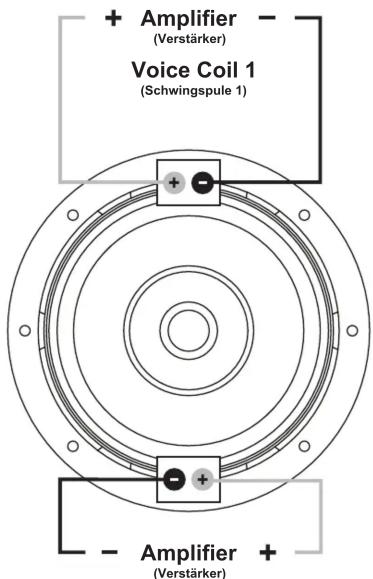

Standard
2 + 2 Ohm

+ Amplifier (Verstärker) Voice Coil 1 (Schwingspule 1) + - + - Amplifier +

Voice Coil 2
(Schwingspule 2)

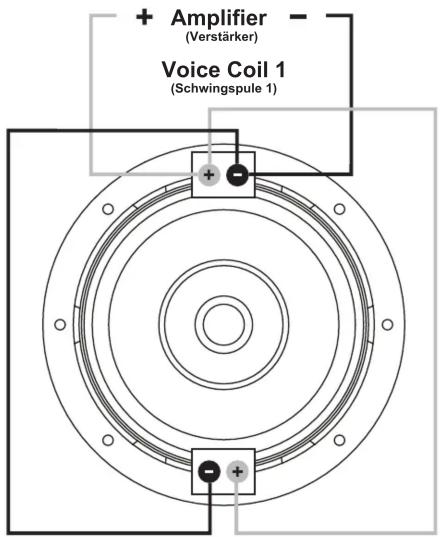

Parallel
1 Ohm

+ Amplifier (Verstärker) Voice Coil 1 (Schwingspule 1)

Voice Coil 2
(Schwingspule 2)

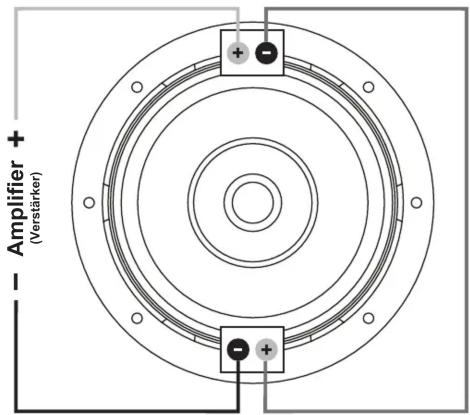

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)

Amplifier + (Verstärker)

Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm^2	Mmsg	ReOhm	FsHz	Qms	Qes	Qts	VASL	SPLdB/1W	LemH	Vcmm
ZRX6D2	300	600	2 + 2	182	151	106	15	134	68,2	2 x 2	54	3,03	0,54	0,46	3,2	82	1,7	38
ZRX8D2 600	1200	2 + 2	220	184 144			17	204	148,2	2 x 2	40,4	5,26	0,47	0,43	6,1	82	2,4
ZRX10D2	800	1600	2 + 2	274 240 166			18	332	217,9	2 x 2	37,6	6,59	0,56	0,52	12,7	83	2,6
ZRX12D2 1000	2000	2 + 2	326	282 186			20	495	274,9	2 x 2	33,4	3,88	0,63	0,54	28,3	84	2,6
ZRX15D2 1500	3000	2 + 2	394	352 201			22	810	369	2 x 2	28,5	6,08	0,39	0,37	77,7	88	2,7

RECOMMENDED ENCLOSURES
(Gehäuse-Vorschläge)

	VENTED ENCLOSURE SOUND QUALITY(Bassreflex-Gehäuse Klangqualität)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	cm	cm2	cm
ZRX6D2	10	40	47	6,6	34	40
ZRX8D2	20	33	39	8,0	50	42
ZRX10D2	38	30	37	10,0	80	36
ZRX12D2	55	27	34	12,0	115	42
ZRX15D2	76	29	33	2 x 10,0	160	44

	VENTED ENCLOSURE SPL(Bassreflex-Gehäuse SPL)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
ZRX6D2	15	41	49	7,0	38	26
ZRX8D2	25	36	44	10,0	80	39
ZRX10D2	45	33	42	12,0	115	32
ZRX12D2	65	30	38	2 x 10.0	160	37
ZRX15D2	100	34	42	2 x 10,0	160	15
