Zeus ZRX6D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Hifonics
Modele	Zeus ZRX6D2
Puissance RMS	300 W
Puissance maximale	600 W
Impedance nominale	2 + 2 Ohms (double bobine)
Diametre exterieur	182 mm
Diametre de perçage	151 mm
Profondeur de montage	106 mm
Excursion maximale (Xmax)	15 mm
Surface piston (Sd)	134 cm²
Masse mobile (Mms)	68,2 g
Resistance du voice coil (Re)	2 x 2 Ohms
Frequence de resonance (Fs)	54 Hz
Facteur Qms	3,03
Facteur Qes	0,54
Facteur Qts	0,46
Volume d'equivalence (VAS)	3,2 L
Sensibilite (SPL)	82 dB/1W
Inductance (Le)	1,7 mH
Diametre de la bobine (VC)	38 mm
Options de cablage	Standard (2+2 Ohms), Serie (4 Ohms), Parallele (1 Ohm)
Type d'enceinte recommandee	Bass-reflex (vente)
Volume d'enceinte qualite sonore	10 L accorde a 47 Hz
Volume d'enceinte SPL	15 L accorde a 49 Hz

FOIRE AUX QUESTIONS - Zeus ZRX6D2 Hifonics

Comment brancher un caisson de basses a double bobine comme le ZRX6D2 ?

Le ZRX6D2 possede deux bobines de 2 Ohms. Vous pouvez les cabler en parallele pour obtenir 1 Ohm, en serie pour 4 Ohms, ou utiliser chaque bobine independamment. Choisissez le cablage en fonction de l'impedance supportee par votre amplificateur.

Quel volume d'enceinte recommander pour le ZRX6D2 ?

Pour une qualite sonore optimale, utilisez une enceinte bass-reflex de 10 litres accordee a 47 Hz. Pour un rendement SPL maximal, optez pour 15 litres accordes a 49 Hz. Respectez les dimensions de port indiquees dans la notice.

Puis-je utiliser ce subwoofer en enceinte close ?

Oui, mais les performances seront differentes. Le constructeur recommande des enceintes ventilees (bass-reflex). En enceinte close, le volume equivalent (VAS) est de 3,2 L, mais la reponse en frequence sera moins optimale.

Quelle puissance d'amplificateur est adaptee au ZRX6D2 ?

L'amplificateur doit delivrer entre 300 W et 600 W RMS sous l'impedance de cablage choisie. Veillez a ce que la puissance RMS de l'ampli soit au moins egale a celle du subwoofer pour eviter la distortion.

Comment regler le caisson de basses dans une installation auto ?

Reglez d'abord le gain de l'amplificateur pour eviter l'ecrêtage. Utilisez un filtre passe-bas autour de 80 Hz et ajustez la frequence de coupure selon vos preferences. Verifiez l'alignement de phase avec les autres enceintes.

Que faire si le subwoofer emet un son distordu ?

La distortion peut venir d'un cablage incorrect, d'une puissance excessive ou d'un volume d'enceinte inadapte. Verifiez l'impedance, reduisez le gain et assurez-vous que l'enceinte est etanche et aux dimensions recommandees.

Comment proteger le subwoofer contre les surcharges ?

Utilisez un amplificateur avec protection integree (court-circuit, thermique). Ne depassez pas la puissance RMS maximale et reglez correctement le gain. Un filtre subsonique peut egalement eviter les mouvements excessifs de la membrane.

Quelle est l'importance du volume d'enceinte pour ce modele ?

Le volume d'enceinte influence directement la reponse en frequence et le rendement. Un volume trop petit reduit l'extension dans les graves, tandis qu'un volume trop grand peut endommager le haut-parleur. Suivez les recommandations du constructeur.

Comment mesurer l'impedance de mon cablage ?

Utilisez un multimetre en mode ohmmètre. Mesurez la resistance entre les bornes de l'amplificateur. Attention : la resistance mesuree est approximative ; l'impedance nominale est utilisee pour l'adaptation.

Ou trouver des pieces detachees pour le ZRX6D2 ?

Contactez le service apres-vente d'Audio Design GmbH (distributeur) ou recherchez des revendeurs agrees. Les pieces comme la membrane, la bobine ou le cache-poussiere peuvent etre commandees aupres de Hifonics.

MODE D'EMPLOI Zeus ZRX6D2 Hifonics

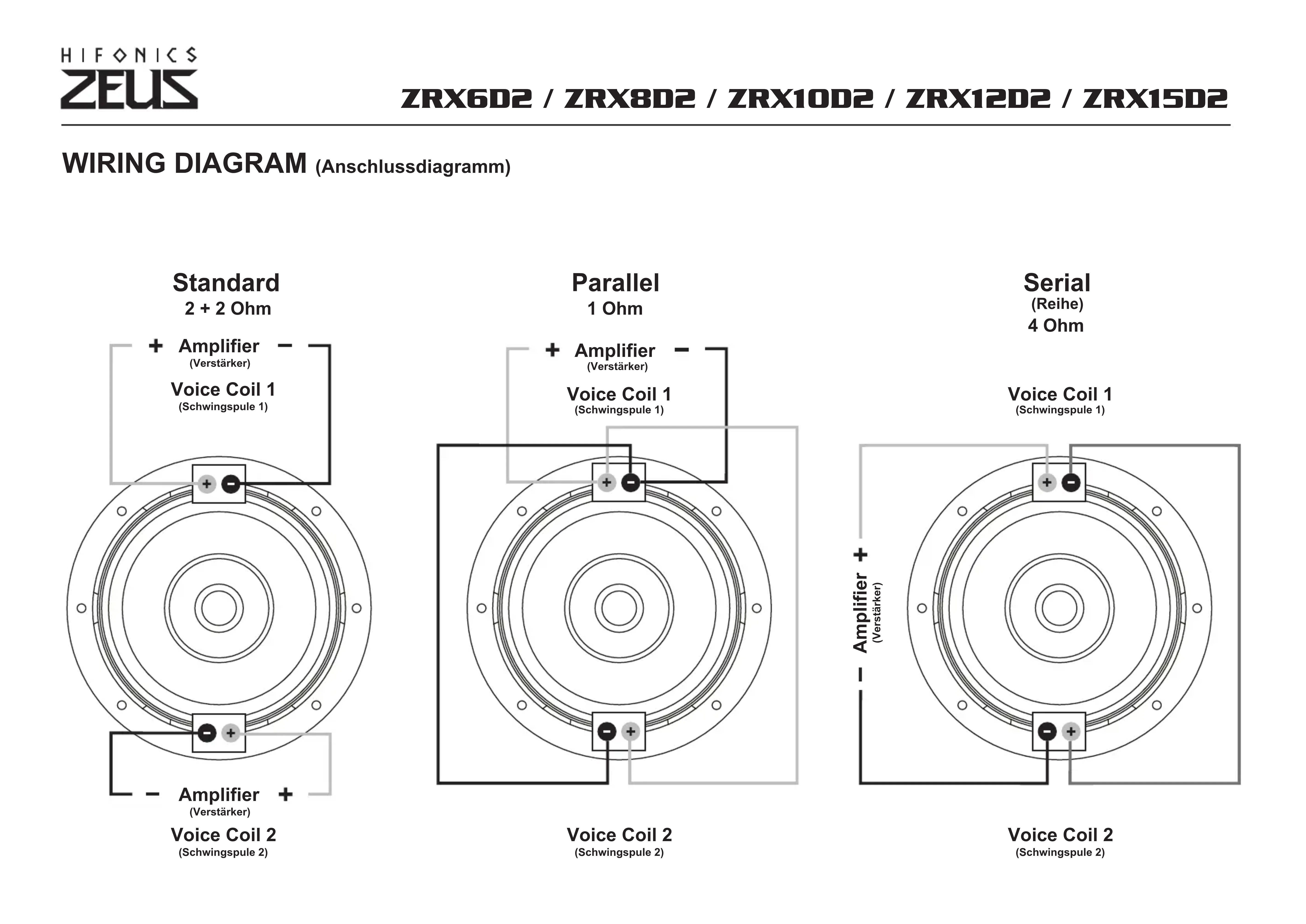

WIRING DIAGRAM (Anschlussdiagramm)

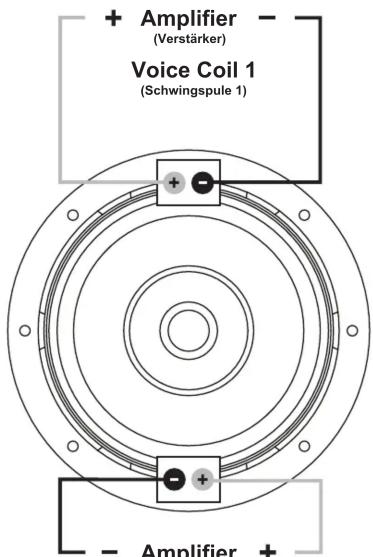

Standard
2+2Ohm
(Verstärker)
Voice Coil 2
(Schwingspule 2)

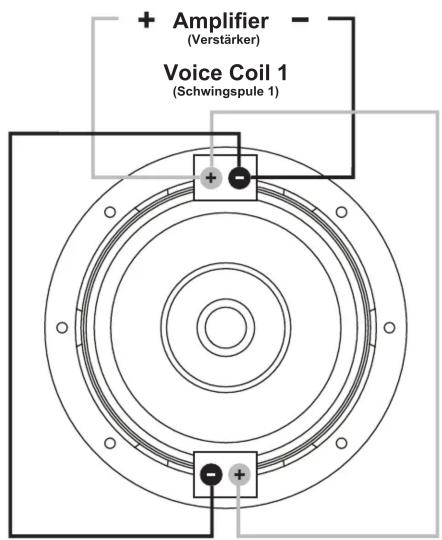

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

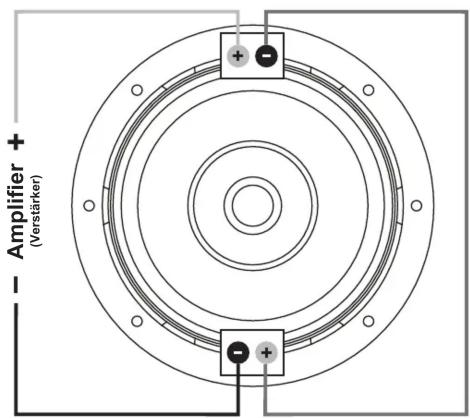

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS

(Technische Daten)

RECOMMENDED ENCLOSURES

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Außendurchmesser mm	MOUNTING HOLE Einbauüöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax +/- max. mm	SD cm2	Mms g	Re Ohm	Fs Hz	Qms	Qes	Qts	VAS L	SPL dB/1W	Le mH	VC mm
ZRX6D2	300	600	2 + 2	182	151	106	15	134	68,2	2 x 2	54	3,03	0,54	0,46	3,2	82	1,7	38
ZRX8D2 60	1200 2 + 2 220 184 144						17	204	148,2 2 x 2 40,4	5,26 0,47 0,43 6,1 82 2,4								64
ZRX10D2	800 1600 2 + 2 274 240 166						18	332	217,9 2 x 2 37,6	6,59 0,56 0,52 12,7 83 2,6								76
ZRX12D2 1	000 2000 2 + 2 326 282 186						20	495	274,9 2 x 2 33,4	3,88 0,63 0,54 28,3 84 2,6								76
ZRX15D2 1	500 3000 2 + 2 394 352 201						22	810	369 2 x 2 28,5	6,08 0,39 0,37 77,7 88 2,7								76

(Gehäuse-Vorschläge)

	VENTED ENCLOSURE SOUND QUALITY (Bassreflex-Gehäuse Klangqualität)
	VOLUME Volumen	~3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Flüche	PORT LENGTH Kanal Lönge
	Vb L	F3 Hz	Fb Hz	Ø cm	cm2	cm
ZRX6D2	10	40	47	6,6	34	40
ZRX8D2	20	33	39	8,0	50	42
ZRX10D2	38	30	37	10,0	80	36
ZRX12D2	55	27	34	12,0	115	42
ZRX15D2	76	29	33	2 x 10,0	160	44

	VENTED ENCLOSURE SPL (Bassreflex-Gehäuse SPL)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	Ø cm	cm2	cm
ZRX6D2	15	41	49	7,0	38	26
ZRX8D2	25	36	44	10,0	80	39
ZRX10D2	45	33	42	12,0	115	32
ZRX12D2	65	30	38	2 x 10.0	160	37
ZRX15D2	100	34	42	2 x 10,0	160	15

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0·Fax +497253 - 946510·www.audiodesign.de·www.hifonics.de
