Zeus ZRX8D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif
Marque	Hifonics
Modèle	Zeus ZRX8D2
Puissance RMS	600 W
Puissance maximale	1200 W
Impédance nominale	2+2 Ohms (double bobine)
Diamètre extérieur	220 mm
Diamètre d'encastrement	184 mm
Profondeur d'encastrement	144 mm
Excursion linéaire (Xmax)	17 mm
Surface de la membrane (Sd)	204 cm²
Masse mobile (Mms)	148,2 g
Résistance de la bobine (Re)	2 x 2 Ohms
Fréquence de résonance (Fs)	40,4 Hz
Facteur de qualité mécanique (Qms)	5,26
Facteur de qualité électrique (Qes)	0,47
Facteur de qualité total (Qts)	0,43
Volume d'équivalence (VAS)	6,1 L
Sensibilité (SPL)	82 dB/1W
Inductance de la bobine (Le)	2,4 mH
Diamètre de la bobine (VC)	64 mm
Caisson accordé (SQ)	Volume 20 L, accord 39 Hz, évent Ø8 cm, longueur 42 cm
Caisson accordé (SPL)	Volume 25 L, accord 44 Hz, évent Ø10 cm, longueur 39 cm
Utilisation	Enceinte de graves pour système audio automobile
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter le service après-vente Hifonics.

FOIRE AUX QUESTIONS - Zeus ZRX8D2 Hifonics

Comment brancher le Zeus ZRX8D2 ?

Le subwoofer possède une double bobine de 2 ohms. Vous pouvez le câbler en série (4 ohms), en parallèle (1 ohm) ou en standard (2+2 ohms). Consultez le schéma de câblage dans la notice.

Quel type de caisson recommandez-vous ?

Hifonics propose deux types de caissons accordés : un pour la qualité sonore (SQ) de 20 L accordé à 39 Hz, et un pour le niveau sonore (SPL) de 25 L accordé à 44 Hz.

Quelle puissance d'amplificateur est nécessaire ?

Il est recommandé d'utiliser un amplificateur délivrant entre 600 W et 1200 W RMS sous l'impédance de charge choisie (1, 2 ou 4 ohms).

Quelles sont les dimensions d'encastrement ?

Le diamètre d'encastrement est de 184 mm et la profondeur d'encastrement de 144 mm.

Faut-il un rodage pour ce subwoofer ?

Oui, il est conseillé de faire un rodage d'environ 10 à 20 heures à puissance modérée pour assouplir la suspension et obtenir des performances optimales.

Quels sont les paramètres Thiele-Small ?

Les paramètres sont : Fs=40,4 Hz, Qts=0,43, Vas=6,1 L, Xmax=17 mm. Consultez la fiche technique complète dans la notice.

Puis-je l'utiliser en caisson clos ?

Oui, le Zeus ZRX8D2 peut être utilisé en caisson clos. Le volume recommandé se situe entre 10 et 15 L pour une réponse linéaire.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer la membrane et la surface. N'utilisez jamais de produits chimiques ou d'eau.

Quelle est la différence entre les versions SQ et SPL ?

La version SQ privilégie la précison sonore avec un volume plus petit (20 L), tandis que la version SPL maximise le niveau sonore avec un volume plus grand (25 L) et un accord plus élevé.

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site officiel Hifonics.

MODE D'EMPLOI Zeus ZRX8D2 Hifonics

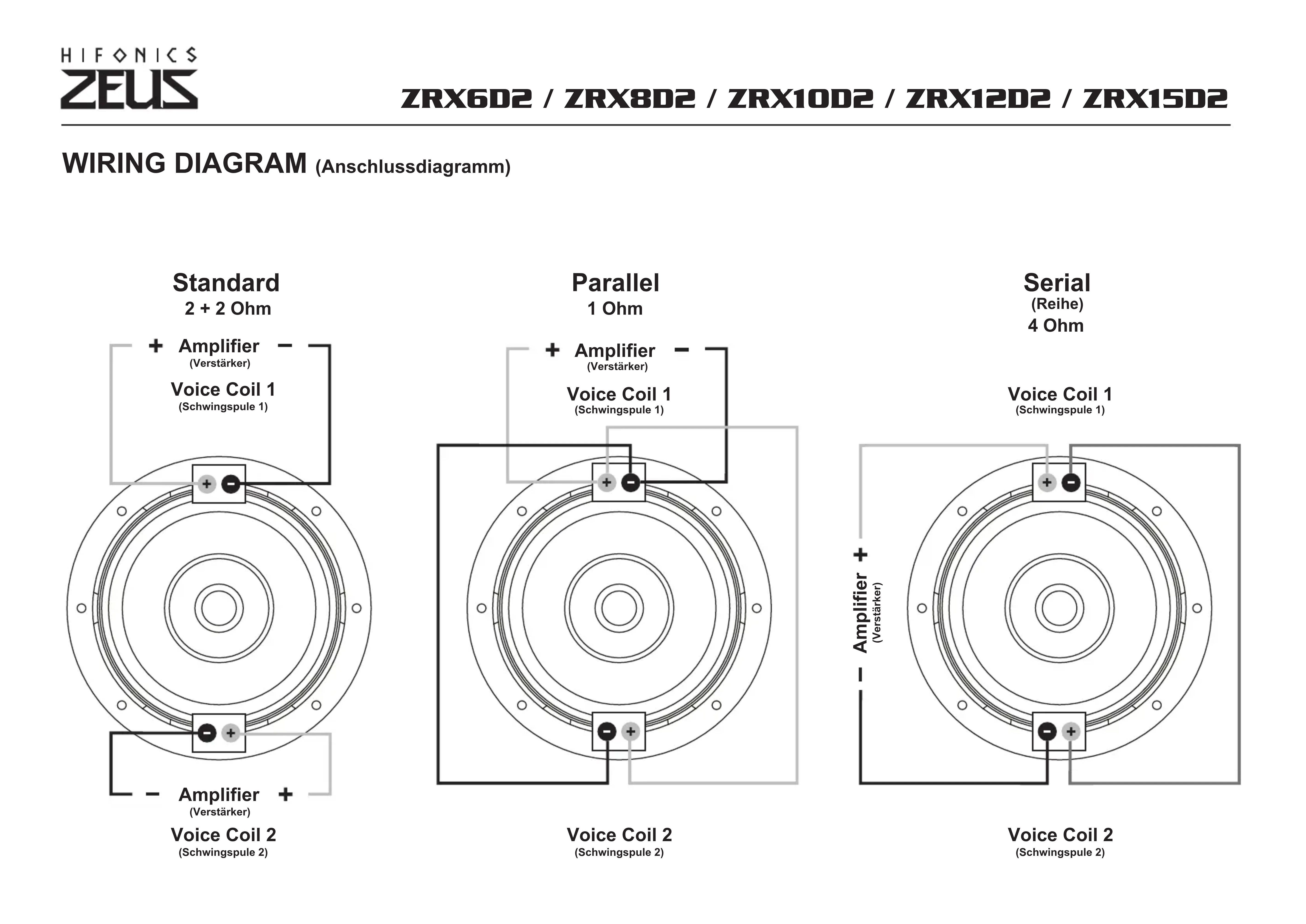

WIRING DIAGRAM (Anschlussdiagramm)

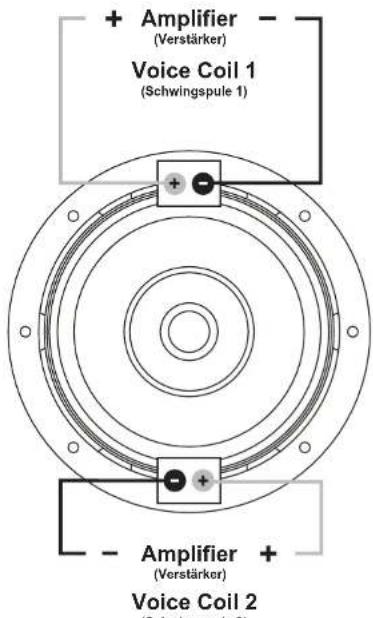

Standard
2+2 Ohm

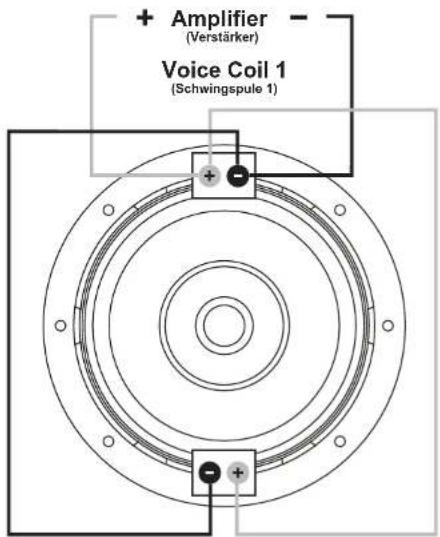

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

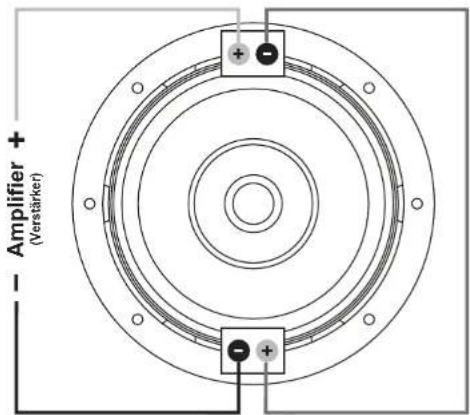

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS
(Technische Daten)

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Aufwendurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautefe mm	Xmax +/- max. mm	SD cm2	Mms g	Re Ohm	Fs Hz	Qms	Qes	Qts	VAS L	SPL dB/1W	Le mH	VC mm
ZRX6D2	300	600	2 + 2	182	151	106	15	134	68,2	2 x 2	54	3,03	0,54	0,46	3,2	82	1,7	38
ZRX8D2 600	1200 2 + 2 220 184 144						17	204	148,2 2 x 2 40,4 5,26 0,47 0,43 6,1 82 2,4									64
ZRX10D2	800 1600 2 + 2 274 240 166						18	332	217,9 2 x 2 37,6 6,59 0,56 0,52 12,7 83 2,6									76
ZRX12D2 1000	2000 2 + 2 326 282 186						20	495	274,9 2 x 2 33,4 3,88 0,63 0,54 28,3 84 2,6									76
ZRX15D2 1000	3000 2 + 2 394 352 201						22	810	369 2 x 2 28,5 6,08 0,39 0,37 77,7 88 2,7									76

RECOMMENDED ENCLOSURES
(Gehäuse-Vorschläge)

	VENTED ENCLOSURE SOUND QUALITY (Bassreflex-Gehäuse Klangqualität)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb	F3	Fb	Ø cm	cm2	cm
	L	Hz	Hz
ZRX6D2	10	40	47	6,6	34	40
ZRX8D2	20	33	39	8,0	50	42
ZRX10D2	38	30	37	10,0	80	36
ZRX12D2	55	27	34	12,0	115	42
ZRX15D2	76	29	33	2 x 10,0	160	44

	VENTED ENCLOSURE SPL(Bassreflex-Gehäuse SPL)
	VOLUME Volumen Vb L	-3dB FREQ. F3 Hz	TUNING FREQ. Fb Hz	PORT Kanal Ø cm	PORT SURFACE Kanal Fläche cm2	PORT LENGTH Kanal Länge cm
ZRX6D2	15	41	49	7,0	38	26
ZRX8D2	25	36	44	10,0	80	39
ZRX10D2	45	33	42	12,0	115	32
ZRX12D2	65	30	38	2 x 10,0	160	37
ZRX15D2	100	34	42	2 x 10,0	160	15

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de
