Zeus ZXS8D2 - Caisson de basses Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	Hifonics
Modèle	Zeus ZXS8D2
Puissance RMS	300 W
Puissance maximale	600 W
Impédance nominale	2 + 2 Ω (double bobine)
Diamètre extérieur	224 mm
Diamètre de perçage	182 mm
Profondeur de montage	125 mm
Débattement maximal (Xmax)	±16 mm
Surface de la membrane (Sd)	202 cm²
Fréquence de résonance (Fs)	31,3 Hz
Facteur Qts	0,44
Volume d'équivalence (Vas)	12,4 L
Sensibilité (SPL)	83 dB / 1 W
Bobine mobile	50 mm
Volume caisson clos recommandé	9 à 15 L
Volume caisson bass-reflex recommandé	20 L
Fréquence d'accord bass-reflex	39 Hz
Diamètre de l'évent	7 cm
Longueur de l'évent	31 cm
Poids approximatif	4,5 kg

FOIRE AUX QUESTIONS - Zeus ZXS8D2 Hifonics

Quels sont les câblages possibles pour le Zeus ZXS8D2 ?

Ce subwoofer possède une double bobine de 2+2 ohms. Vous pouvez le câbler en série pour obtenir 4 ohms, en parallèle pour 1 ohm, ou en standard pour 2+2 ohms. Consultez le diagramme de câblage fourni.

Quel volume de caisson est recommandé pour une utilisation en clos ?

Pour un caisson clos, le volume recommandé est de 9 à 15 litres. Un volume plus petit donnera une réponse plus précise, un volume plus grand descendra plus bas.

Puis-je utiliser ce subwoofer dans un caisson bass-reflex ?

Oui, un volume de 20 litres avec un évent de 7 cm de diamètre et 31 cm de long, accordé à 39 Hz, est recommandé pour une extension optimale.

Quelle est la puissance RMS maximale supportée ?

La puissance RMS est de 300 watts, avec une puissance maximale de 600 watts. Assurez-vous que votre amplificateur délivre une puissance adaptée sans écrêtage.

Comment brancher ce subwoofer sur un amplificateur mono ?

Pour un ampli mono, vous pouvez câbler les deux bobines en parallèle pour obtenir 1 ohm, ou en série pour 4 ohms selon les capacités de l'ampli. Vérifiez la stabilité de l'ampli à l'impédance choisie.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 125 mm. Assurez-vous que votre caisson offre suffisamment d'espace derrière le haut-parleur.

Quels sont les réglages recommandés pour le filtre passe-bas ?

Réglez le filtre passe-bas de l'amplificateur entre 80 et 100 Hz pour une intégration harmonieuse avec les haut-parleurs principaux.

Comment entretenir ce subwoofer ?

Nettoyez la membrane et la suspension avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions électriques.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour l'installation automobile. Assurez-vous de le fixer solidement et de respecter les volumes de caisson recommandés.

Que faire si le son est distordu ?

Vérifiez l'impédance de câblage, la puissance de l'amplificateur (ne pas dépasser 300W RMS), et assurez-vous que le caisson est bien étanche. Réduisez le gain si nécessaire.

MODE D'EMPLOI Zeus ZXS8D2 Hifonics

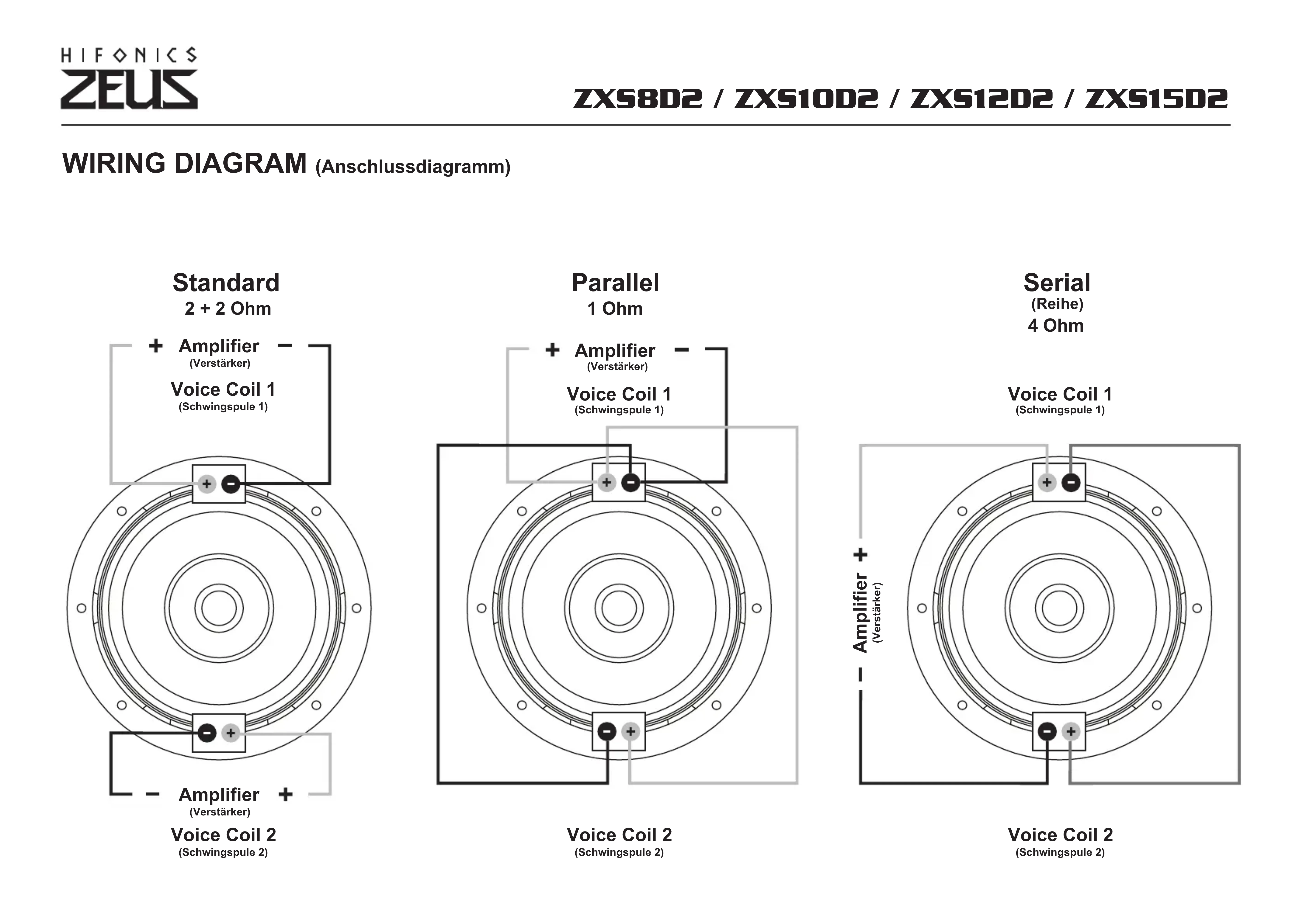

WIRING DIAGRAM (Anschlussdiagramm)

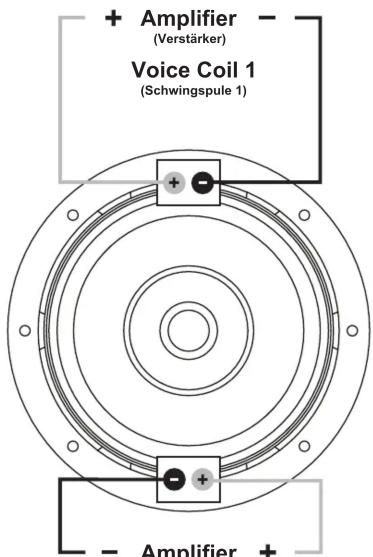

Standard
2+2Ohm
(Verstärker)
Voice Coil 2
(Schwingspule 2)

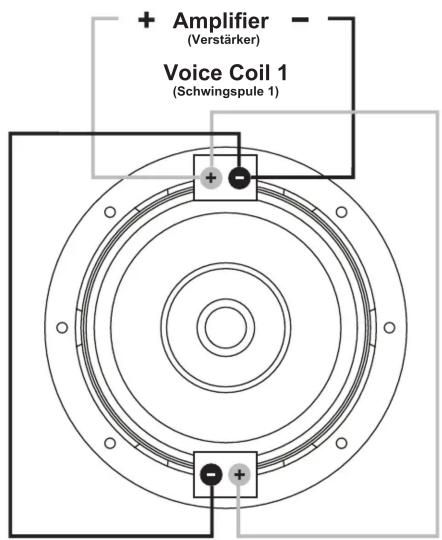

Parallel
1 Ohm
Voice Coil 2
(Schwingspule 2)

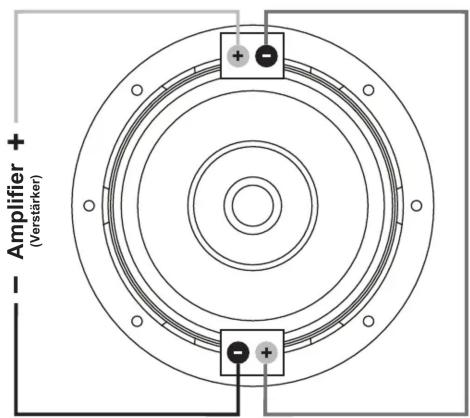

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS

(Technische Daten)

RECOMMENDED
ENCLOSURE DESIGN

	RMS W	MAX W	NOM. IMP. Ohm	OUTER DIAMETER Aufündurchmesser mm	MOUNTING HOLE Einbauöffnung mm	MOUNTING DEPTH Einbautiefe mm	Xmax +/- max. mm	SD cm2	Mrsg	ReOhm	FsHz	Qms Qes Qts	VAS L	SPL dB/1W	VC mm
ZXS8D2 300	600	2 + 2	224	182	125		16	202	119,2	2 x 2	31,3	3,25	0,51	0,44	12,4	83					50
ZXS10D2 400	800	2 + 2	260	228	150		20	336	177,1	2 x 2	26,5	3,29	0,60	0,51	32,2	84					64
ZXS12D2 500	1000		2 + 2	317	284	166		24	510		197,4	2 x 2	28,5	3,46	0,55	0,48	58,4	86				64
ZXS15D2 600	1200		2 + 2	388	352	183		26	829		284,8	2 x 2	26,8	3,39	0,64	0,54	120,5		88			64

(Empohlenes Gehausedesign)

CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN

	SEATED ENCLOSURE (Geschlossenes Gehäuse)
	VOLUME Volumen
	Vb L
ZXS8D2	9 - 15
ZXS10D2	17 - 25
ZXS12D2	28 - 35
ZXS15D2	60 - 100

(Bedingt empfohlenes Gehausedesign)

	VENTED ENCLOSURE (Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	Vb L	F3 Hz	Fb Hz	Ø cm	cm2	cm
ZXS8D2	20	32	39	7	38	31
ZXS10D2	35	29	35	8	50	28
ZXS12D2	50	30	35	10	80	29
ZXS15D2	120	26	30	2 x 10	160	30

DISTRIBUTION:

Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany

Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de
