Type de produit	Caisson de basses (subwoofer)
Marque	Hifonics
Modèle	Maxximus MXS12D2
Diamètre extérieur	318 mm
Diamètre de montage	283 mm
Profondeur de montage	216 mm
Poids	27,7 kg
Puissance nominale (RMS)	1 500 Watts
Puissance maximale	3 000 Watts
Impédance	2 x 2 Ohms (double bobine)
Sensibilité (1W/1m)	85 dB
Fréquence de résonance (Fs)	31 Hz
Facteur de qualité total (Qts)	0,44
Volume équivalent (VAS)	30 L
Diamètre de la bobine	100 mm
Excursion linéaire max (Xmax)	+/- 23 mm
Excursion mécanique max	+/- 30 mm
Matériau du cône	Composite Kevlar-Papier
Suspension	Caoutchouc
Aimant	Triple aimant (3 x 100 oz)
Panier	Aluminium moulé sous pression
Alimentation	Via amplificateur externe (non fourni)
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Pièces détachées	Contacter le service après-vente Hifonics

FOIRE AUX QUESTIONS - Maxximus MXS12D2 Hifonics

Quelle est la puissance RMS de ce subwoofer ?

La puissance RMS est de 1 500 Watts, avec une puissance maximale de 3 000 Watts.

Quelle est l'impédance de ce subwoofer ?

Ce subwoofer possède une double bobine avec une impédance de 2 x 2 Ohms. Vous pouvez le câbler en série ou en parallèle pour obtenir 4 Ohms ou 1 Ohm.

Quel type d'enceinte recommandez-vous ?

Plusieurs types d'enceintes sont recommandés : scellée (24 L), ventilée (35 L), porte (65 L) ou bandpass. Consultez la notice pour les dimensions précises.

Quelle est la profondeur de montage ?

La profondeur de montage est de 216 mm. Assurez-vous que votre caisson dispose de cet espace.

Puis-je l'utiliser avec un ampli de 2 ohms ?

Oui, en câblant les deux bobines en parallèle, vous obtenez une impédance de 1 Ohm. Avec un ampli stable à 1 Ohm, c'est possible. Vérifiez les capacités de votre ampli.

Quel est le volume d'enceinte scellée recommandé ?

Le volume recommandé pour une enceinte scellée est de 24 litres. Cela offre une réponse linéaire et une bonne tenue en puissance.

Que signifie le double bobine ?

Une double bobine (Dual Voice Coil) permet de multiplier les options de câblage pour adapter l'impédance à l'amplificateur. Cela offre plus de flexibilité.

Quels sont les matériaux de fabrication ?

Le cône est en composite Kevlar-Papier, la suspension en caoutchouc, le panier en aluminium moulé sous pression et l'aimant est un triple aimant.

Comment nettoyer ce subwoofer ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou l'humidité qui pourraient endommager les composants.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente Hifonics via leur site officiel ou un revendeur agréé pour obtenir des pièces détachées.

MODE D'EMPLOI Maxximus MXS12D2 Hifonics

MXS12D2

Dual Voice Coil

Subwoofer 30 cm

Power Handling

1.500 Watts RMS / 3.000 Watts Max.

Technical Specifications

Impedance	Zn	2 x 2 Ohms
Voice Coil Diameter	∅	100 mm
Voice Coil Winding Height		57,5 mm
Max. Linear Excursion	Xmax	+/- 23 mm
Max. Mechanical Excursion	Xmax (Peak)	+/- 30 mm
Cone Area	Sd	500 cm ^2
Moving Mass	Mms	308 g
DC Resistance	Re	2 x 2 Ohms
Resonance Frequency	Fs	31 Hz
Mechanical Q-Factor	Qms	2,7
Electrical Q-Factor	Qes	0,53
Total Q-Factor	Qts	0,44
Equivalent Air Volume	VAS	30 L
VC Inductance	Le	1,62 mH
Flux Density	B/L	22 N/A
Efficiency 1W/1m	SPL	85 dB
Max.In-Car Sound Pressure	SPL	149 dB

Recommended Enclosure

Bandpass Box
Sealed Volume:	24 L
Vented Volume:	35 L
Port Diameter:	2 x 100 mm
Port Area:	160 cm ^2
Port Length:	40 cm
-3 dB Rolloff (F3):	36 Hz

Recommended Enclosure

Ported Box
Vented Volume:	65 L
Port Diameter:	100 mm
Port Area:	80 cm ^2
Port Length:	35 cm
Tuning Freq. (Fb):	29 Hz
-3 dB Rolloff (F3):	25 Hz

Sound Quality Box

Mechanical Components

• Diecast Aluminium Basket
• Kevlar-Paper Composite Cone
- Rubber Surround
- Injected PP Dustcap
- Triple Nomex Spider
- Triple Magnet 3 x 100 oz (8.505 g)
- Magnet Size: ∅220 x 60 mm
• BASV Voice Coil Former

Dimensions & Weight

External Diameter:	318 mm
Mounting Diameter:	283 mm
Mounting Depth:	216 mm
Shipping Weight:	27,7 kg

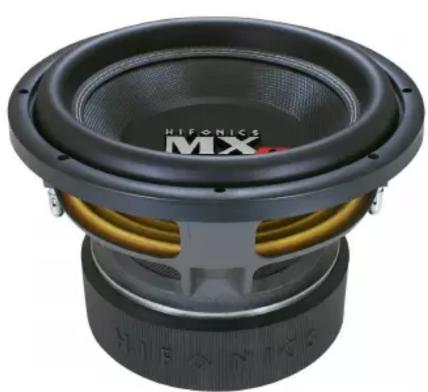

Exterior view of a HIFONICS MX speaker with visible audio components (no text or symbols on body)
