P100 - Adaptateur Powerline Totolink - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Adaptateur Powerline avec technologie CPL, vitesse de transmission jusqu'à 1000 Mbps, prise Ethernet RJ45, compatible avec les normes HomePlug AV.
Utilisation	Idéal pour étendre le réseau domestique via le circuit électrique, simple à installer avec une configuration plug-and-play.
Maintenance et réparation	Pas d'entretien spécifique requis, en cas de problème, redémarrer l'appareil ou vérifier les connexions électriques.
Sécurité	Chiffrement AES 128 bits pour sécuriser les données transmises sur le réseau électrique.
Informations générales	Compatible avec tous les appareils réseau, garantie constructeur de 2 ans, dimensions compactes pour un placement discret.

FOIRE AUX QUESTIONS - P100 Totolink

Comment installer le Totolink P100 ?

Pour installer le Totolink P100, branchez un adaptateur dans une prise électrique près de votre routeur et connectez-le au routeur à l'aide d'un câble Ethernet. Ensuite, branchez le deuxième adaptateur dans une prise électrique dans la pièce où vous souhaitez utiliser Internet.

Pourquoi le signal est-il faible ou instable ?

Un signal faible peut être dû à une distance trop grande entre les adaptateurs, à des interférences d'autres appareils électriques ou à des problèmes de câblage électrique. Essayez de rapprocher les adaptateurs ou de les brancher sur des prises différentes.

Comment réinitialiser le Totolink P100 ?

Pour réinitialiser le Totolink P100, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que le voyant lumineux clignote. Cela rétablira les paramètres d'usine.

Le Totolink P100 est-il compatible avec d'autres marques d'adaptateurs Powerline ?

Le Totolink P100 est compatible avec d'autres adaptateurs Powerline utilisant la norme HomePlug AV. Toutefois, pour une performance optimale, il est recommandé d'utiliser des adaptateurs de la même marque.

Comment sécuriser ma connexion Powerline ?

Pour sécuriser votre connexion Powerline, utilisez le bouton de sécurité sur les adaptateurs. Appuyez sur le bouton de l'adaptateur principal, puis sur celui de l'adaptateur secondaire dans les deux minutes qui suivent pour établir une connexion sécurisée.

Que faire si le voyant LED ne s'allume pas ?

Si le voyant LED ne s'allume pas, vérifiez que l'adaptateur est correctement branché à une prise électrique fonctionnelle. Essayez de le brancher sur une autre prise pour voir si le problème persiste.

Comment vérifier la vitesse de connexion avec le Totolink P100 ?

Pour vérifier la vitesse de connexion, vous pouvez utiliser un outil de test de vitesse en ligne sur un appareil connecté au réseau Powerline. Cela vous donnera une idée de la vitesse de votre connexion.

Le Totolink P100 prend-il en charge l'IPv6 ?

Oui, le Totolink P100 prend en charge l'IPv6, ce qui permet une meilleure connectivité et un meilleur routage pour les appareils compatibles.

MODE D'EMPLOI P100 Totolink

Ce produit est couvert par une garantie Atlantis OnCenter de 2 informations plus détaillées, référez-vous svp au site Web www.atlantis-land.com.

1. Principales Caractéristiques....27
2. Installation....27

3.1 Contenu de la boîte....27 3.2 Installation des pilotes....28 3.3 Installation physique....28 3.4 Connexion au réseau....29 3.5 Voyants....30

1. Support 30

1. Introduction....33

1.1 Technologie Gigabit Ethernet....33 1.2 Technologie Fast Ethernet....34 1.3 Paquetes Jumbo 34 1.4 VLAN 34

Copyright. 2002 est la propriété de cette société. Tout droit réservé. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu'ils soient, de la présente publication, sous quelque forme que ce soit quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l'autorisation de notre entreprise.

Non-responsabilité

La présente entreprise n'admet ni requêtes ni garantie, explicites ou implicites, au sujet du contenu et, de manière spécifique, exclue la possibilité de communicabilité ou adaptabilité pour des finalités particulières. Le logiciel décrit dans le présent manuel est vendu ou concédé en licence "tel quel". Si les programmes devaient présenter des problèmes après l'achat, l'acquéreur (et non pas la présente entreprise, son distributeur ou concessionnaire) est tenu de prendre en charge tous les coûts de manutention ainsi que les coûts dus à des dommages accidentels ou des conséquences dérivant d'un défaut du logiciel. La présente entreprise se réserve en outre le droit de revoir le contenu de cette publication et d'y apporter des modifications de temps en temps, sans obligation d'informer les utilisateurs de changements. Nous avons fait tout notre possible afin d'éviter la présence d'erreurs dans le texte, les images, les tableaux présents dans ce manuel et dans le CD-Rom. Cependant, nous ne pouvons pas garantir l'absence d'omissions, nous vous remercions donc de nous les signaler et vous prions de nous en excuser. Enfin, nous ne pouvons être tenus pour responsables dans quelque perte que ce soit, dommage ou incompréhension à la suite directe ou indirecte de l'utilisation de notre manuel, le logiciel CD-Rom et/ou disque dur.

Toutes les marques ou noms de produits mentionnés dans le présent manuel sont des marques commerciales et/ou brevetées par leurs propriétaires respectifs.

Déclaration de conformité

Nous déclarons que ce produit (A02-SG32 et/ou A02-S) respecte les exigences de protection de la Directive (2004/108/CE) du conseil de l'UE (sur le rapprochement des lois des Etats membres en matière de compatibilité électromagnétique) et 2011/65/CE (ROHS). Il est possible de télécharger sur le site web (www.atlantis-land.com) le document complet.

Marquage ce

Cet appareil peut causer des interférences radio. Dans ce cas, nous vous invitons à prendre les contre-mesures appropriées.

Information importante sur le recyclage et le traitement de cet équipement

Le symbole représentant une poubelle sur roues barrée d'une croix, qui est imprimé sur l'étiquette ou l'emballage du produit, indique que cet équipement ne doit pas être éliminé avec les déchets municipaux non triés mais doit faire l'objet d'une collecte sélective.

Les déchets d'équipements électriques et électroniques doivent être traités séparément afin d'éviter que les matières dangereuses contenues dans les équipements ne soient enterrées, ce qui pourrait occasionner des risques futurs pour l'environnement et la santé humaine. De plus, certains éléments des équipements électriques et électroniques pourront être réutilisés et recyclés, ce qui contribuera à réduire les quantités de déchets à éliminer et à limiter l'épuisement des ressources naturelles.

En tant qu'utilisateur de cet équipement, vous êtes chargé de rapporter ce déchet d'équipement électronique à un centre de collecte autorisé par votre commune. Vous pouvez obtenir, auprès de votre commune ou du groupement auquel elle appartient, de plus amples informations sur votre centre de collecte le plus proche.

Si vous achetez un équipement électrique ou électronique, le distributeur reprendra gratuitement l'équipement usagé que vous lui céderez, dans la limite de la quantité et du type d'équipement vendu.

Votre participation à la collecte sélective des déchets d'équipements électriques et électroniques est essentielle pour garantir que les objectifs de protection de l'environnement et de la santé humaine seront atteints.

PS : Les informations susmentionnées sont fournies ici en conformité avec la Directive 2002/96/CE et le Décret n° 2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements qui prévoient des procédures de collecte sélective et de traitement et d'élimination spécifiques aux déchets d'équipements électriques et électroniques. Pour de plus amples informations, nous vous invitons à consulter notre site Internet à l'adresse suivante www.atlantis-land.com.

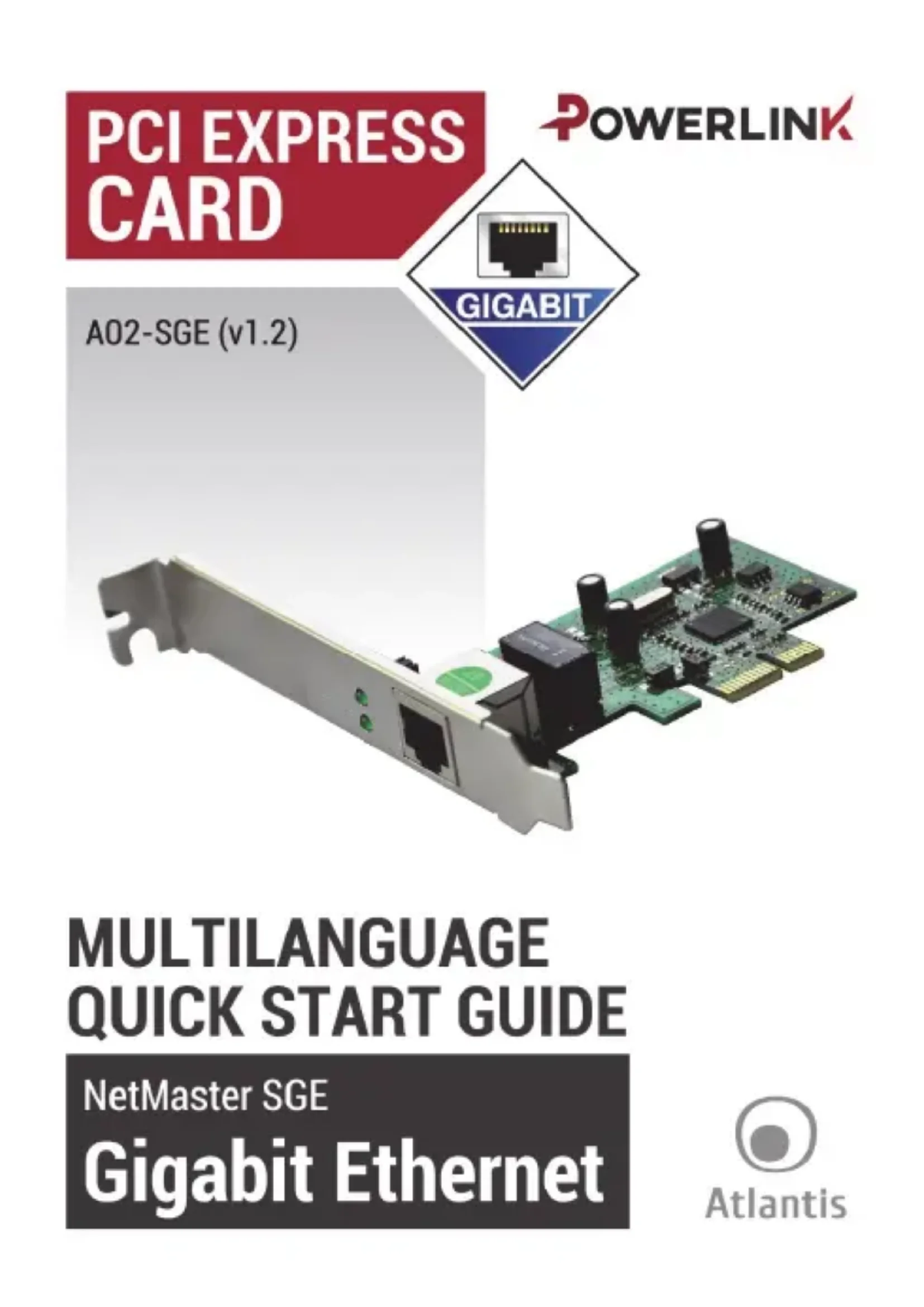

Ce guide permet de configurer la carte PCI Gigabit Ethernet.

1. Introduction

Avant tout, merci d'avoir choisi la carte 32 bit 10/100/1000Mb/s Gigabit Ethernet pour équiper votre ordinateur personnel. La carte 32bit PCI 10/100/1000Mb/s (ou PCI Express) Gigabit Ethernet est idéale pour envoyer et recevoir des données de serveur aux autres PC de la LAN. Des applications particulières qui nécessitent une bande importante tireront d'énormes bénéfices de l'installation du dispositif. La carte 32-bit PCI 10/100/1000Mb/s Gigabit Ethernet inclut de plus la technologie la plus récente, comme le support pour le multicast (qui permet une utilisation rationnelle des ressources à travers une utilisation plus efficace des bandes et permet à la carte d'augmenter le throughput des données) et VLAN.

Gigabit est une extension de la IEEE 802.3 Ethernet qui utilise la même structure des paquets, format, le protocole CSMA/CD, full duplex, contrôle de flux, mais qui permet une augmentation théorique remarquable du throughput. Même cette technologie est arrière-compatible avec les technologies Ethernet et Fast Ethernet. L'augmentation de vitesse offerte par la technologie GigaEthernet est essentielle dans applications et permet finalement d'effacer les fastidieux blocages qui ralentent l'entière LAN. Permet en plus l'usage des applications qui engendrent une augmentation de trafic. La création d'un backbone à 1Gbs peut avoir un énorme impact sur les temps de réponse du réseau et augmenter significativement la vitesse de communication entre différentes sub-réseau.

Il est finalement possible d'exploiter d'une façon propre les applications comme celles de vidéo-conférence, complexes élaborations sur fichiers vidéo ou images etc. Un ultérieur avantage de la technologie Giga Ethernet se trouve dans le réusage des cablages existants. Il est en effet possible d'utiliser le cablage avant utilisé pour la Fast Ethernet (4-pair UTP/STP cat 5) avec la nouvelle technologie.

1.2 Fast ethernet

Les propriétés IEEE 802.3 LAN contiennent toutes les caractéristiques du 100 Mb/s Fast Ethernet. Il s'agit d'une extension du standard précédent à 10 Mb/s qui ajoute une capacité de transmission dix fois plus importante, tout en maintenant le protocole CSMA/CD. Cela permet aux appareils conformes à Fast Ethernet d'être utilisés aussi en modalité Ethernet, en permettant une réutilisation des appareils et une évolution graduelle vers la nouvelle technologie.

1.3 Jumbo frames (trames étendues)

Les trames (ou paquets) éthernet standard peuvent atteindre 1522 octets (avec le VLAN). Les "jumbo frames" peuvent atteindre 7168 octets, dans cette carte.

L'utilisation des trames de cette longueur sur des systèmes Ethernet permet à la carte d'augmenter le throughput des données.

1.4 VLAN

Le VLAN offre les avantages suivants :

• Securité
• Réduction de la diffusion du trafic sur le réseau

2. Principales caractéristiques

Voici les caractéristiques principales du produit:

• IEEE 802.3 (10BASE-T) • IEEE 802.3u (100BASE-TX) • IEEE 802.3z (1000Base-T) - Connecteur 32 bits PCI (conforme aux spécifications PCI 2.3) 33/66Mhz pour A02-SG32 • Connecteur PCI Express 1.0a pour A02-SGE • Plug-and-Play installation • Commutation MDI/MDIX • IEEE ANSI/802.3 NWay (Auto-négociation) - Modes full et half-duplex • IEEE802.1Q VLAN tagging

3. Installation

Ce chapitre fournit les informations pour l'installation et la configuration du produit. Pour éviter de possibles causes de dommages, nous vous recommandons de lire avec attention ce chapitre avant de commencer.

3.1 Contenu de la boîte

Dans des circonstances ordinaires la carte 32-bit PCI10/100/1000Mb/s NWay Gigabit Ethernet ne devrapas être endommagée par les déchargesélectrostatiques qu'elle pourrait recevoir dulorsqu'elle est manipulée. En somme, Cependant dans

certaines circonstances ces déchages électrostatiques peuvent rejoindre des valeurs importantes et pourraient endommager irrémédiablement le dispositif et/ou le PC. Il est conseillé, afin d'éliminer l'électricité statique, de toucher un corps métallique relié masse (par exemple la châssis du PC) avant commencer l'installation. En cas de doute nous vous conseillons de vous adresser à des personnes qualifiées.

• 1 x NetMaster SG32/SGE • 1 x Low Profile Bracket • 1 x CD-Rom avec pilotes et guide d'installation (Français, Italien et Anglais) • 1 x Garantie (Italien) • 1 x Guide Utilisateur (Français, Italien et Anglais)

3.2 Installation des pilotes

Avant de relier la carte 32 bit PCI (ou PCI Express) 10/100/1000 Mb/s Giga Ethernet au réseau, il est nécessaire d'avoir installé le pilote. Les pilotes, pour tous les systèmes d'exploitation, sont contenus dans plusieurs directory (CD-Rom\A02-

SG32\Drivers\Système d'exploitation ou CD-Rom\A02-SGE\Drivers\Système d'exploitation). C'est très important d'indiquer le parcours correct. Le fichier HELP.com placé en revanche dans la root vous aide à l'installation, en vous fournissant des informations détaillées et en vous informant sur les pilotes disponibles.

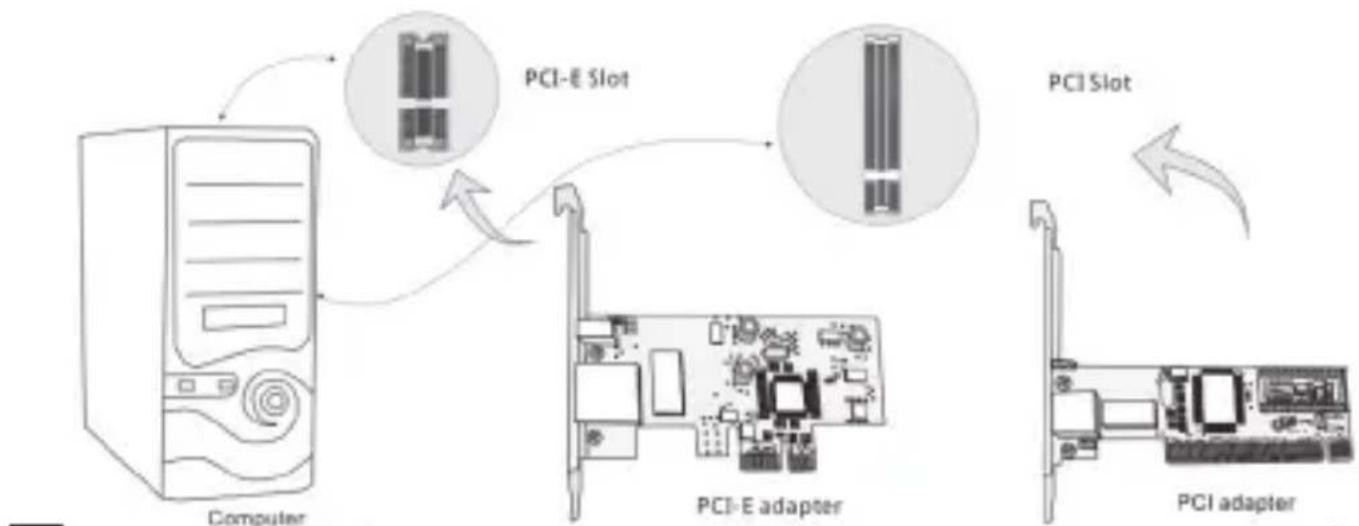

3.3 Installation physique

• Eteignez votre ordinateur et coupez le courant en enlevant le câble d'alimentation. • Ouvrez votre ordinateur. • Dévissez la protection d'un des slots PCI (PCI Express) libres.
• Insérez délicatement la carte PCI dans l'emplacement prévu à cet effet. Ne forcez pas pour ne risquer pas de l'endommager.
• Après avoir correctement installé la carte (s'assurer que la carte soit bien insérée dans le slot PCI/PCI Express), remettez la vis pour sécuriser l'installation.
• Replacez le capot de votre ordinateur et rebranchez le courant.

Dans certains programmes de Plug-n-Play BIOS, il peut arriver qu'un Interrupt déjà attribué à un autre dispositif soit attribué à la carte Giga Ethernet (A02-SG32). Le conflit d'Interrupt peut être la cause de problèmes capables de rendre inutilisables les dispositifs. Dans ce cas, il est nécessaire d'activer CMOS Setup utility du BIOS et d'attribuer manuellement un nombre d'Interrupt qui ne génère pas de conflits.

3.4 Connexion au réseau

Vous avez également besoin d'un câble Ethernet de Catégorie 5 (Cat 5) muni de connecteurs RJ-45. La port RJ45 de la carte est Auto-MDI, elle peut donc fonctionner en modalité MDI-X ou en modalité MDI-X, ceci facilite le type de connexion et permet l'utilisation de câbles aussi bien droits que croisés.

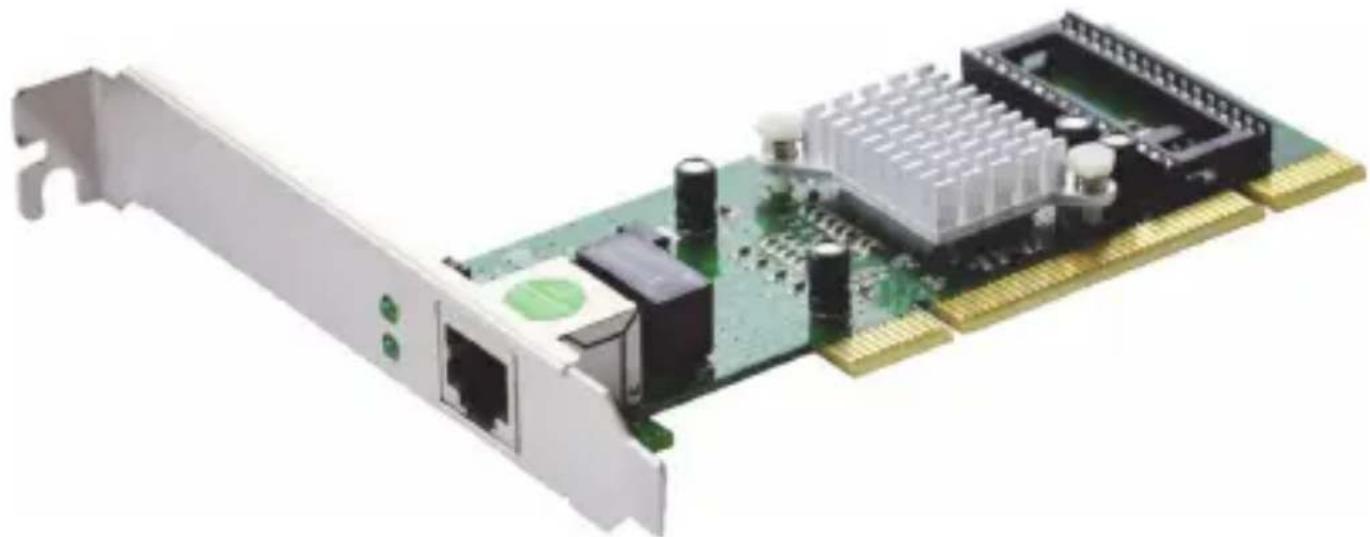

3.5 Voyants

LED SIGNIFICATION
Link/ACT	S'il clignote il indique déplacement de données.
1000M	Si allumé il indique que le Link fonctionne 10/100/1000Mbps

4. Support

Pour tous problèmes ou renseignements, vous pouvez contacter le service d'assistance web d'Atlantis http://www.atlantis-land.com/ita/supporto.php.

Pour avoir des informations vous pouvez contacter info@atlantis-land. com ou prevendite@atlantis-land. com.
