Type de produit	Commutateur de fin de course pour motorisation de porte de garage
Modèle	041D4671 (compatible Chamberlain, LiftMaster, Craftsman)
Utilisation	Remplacement de l'interrupteur de fin de course sur les ouvre-portes de garage
Matériaux	Plastique, composants électroniques
Alimentation	Alimentation secteur via l'ouvre-porte (coupure obligatoire avant installation)
Compatibilité	Conçu pour les motorisations de garage Chamberlain, LiftMaster, Craftsman (vérifier la compatibilité exacte)
Fonction principale	Détecter les fins de course d'ouverture et de fermeture de la porte de garage
Installation	Nécessite un tournevis à douille magnétique de 1/4 po ; porte DOIT être fermée et alimentation coupée
Entretien	Test mensuel du système d'inversion de sécurité recommandé
Sécurité	Coupure d'alimentation obligatoire avant toute intervention ; test d'inversion de sécurité obligatoire après installation ou réglage
Pièces détachées / Réparabilité	Interrupteur de fin de course remplaçable ; réglage des courses possible
Accessoires fournis	Interrupteur seul (fils non inclus ?) – à confirmer
Dimensions	Environ 5 x 3 x 2 cm (estimation)
Poids	Environ 20 g (estimation)
Notice disponible	PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - 041D4671 CHAMBERLAIN

Quels outils sont nécessaires pour remplacer l'interrupteur de fin de course 041D4671 ?

Un tournevis à douille magnétique de 1/4 po est recommandé pour retirer les vis du couvercle et de la carte logique.

Dois-je couper l'alimentation avant de remplacer l'interrupteur ?

Oui, coupez toujours l'alimentation de l'ouvre-porte avant toute intervention pour éviter tout risque d'électrocution.

Comment tester le système d'inversion de sécurité après remplacement ?

Placez une planche de 1-1/2 po (3,8 cm) d'épaisseur (ou un 2x4 à plat) au centre sous la porte ouverte, puis fermez la porte. Elle doit remonter au contact de l'obstacle.

Que faire si la porte ne remonte pas lors du test d'inversion ?

Augmentez la course de fermeture (DOWN) en tournant la vis de réglage 1/4 de tour dans le sens anti-horaire. Répétez le test.

À quelle fréquence dois-je tester le système d'inversion de sécurité ?

Un test mensuel est recommandé. Testez également après tout réglage ou réparation.

Comment identifier les fils de l'interrupteur ?

Les fils sont codés par couleur : jaune pour le contact d'ouverture (UP), brun pour le contact de fermeture (DOWN), et gris pour le contact central.

Puis-je installer l'interrupteur sans démonter complètement l'ouvre-porte ?

L'installation nécessite le retrait du diffuseur et du couvercle, ainsi que le débranchement de la carte logique. Suivez les étapes de la notice.

Ce modèle est-il compatible avec tous les ouvre-portes Chamberlain ?

Le modèle 041D4671 est compatible avec la plupart des motorisations Chamberlain, LiftMaster et Craftsman. Vérifiez la compatibilité dans votre manuel.

Que faire si la porte se bloque ou force après remplacement ?

Effectuez un réglage des courses d'ouverture et de fermeture selon les instructions du manuel. Assurez-vous que la porte ne force pas sur la biellette.

Où puis-je trouver la notice complète pour l'interrupteur 041D4671 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.

MODE D'EMPLOI 041D4671 CHAMBERLAIN

Consignes de remplacement de l'interrupteur de fin de course 41D4671

Il faut avoir à sa disposition un tournevis à douille magnétique de 1/4 po.

1. Fermer complètement la porte de garage.
2. Couper l'alimentation de l'ouvre-porte.
3. Enlever le diffuseur de l'ouvre-porte (voir le manuel d'instructions).
4. Enlever le couvercle :
5. À l'aide d'un tournevis à douille magnétique de 1/4 po, retirer les deux vis en retrait au fond du couvercle.
6. Débrancher les fils menant aux douilles d'ampoule à l'intérieur et mettre le couvercle de côté.
7. Soulever la porte d'accès du centre de contrôle et mettre de côté.

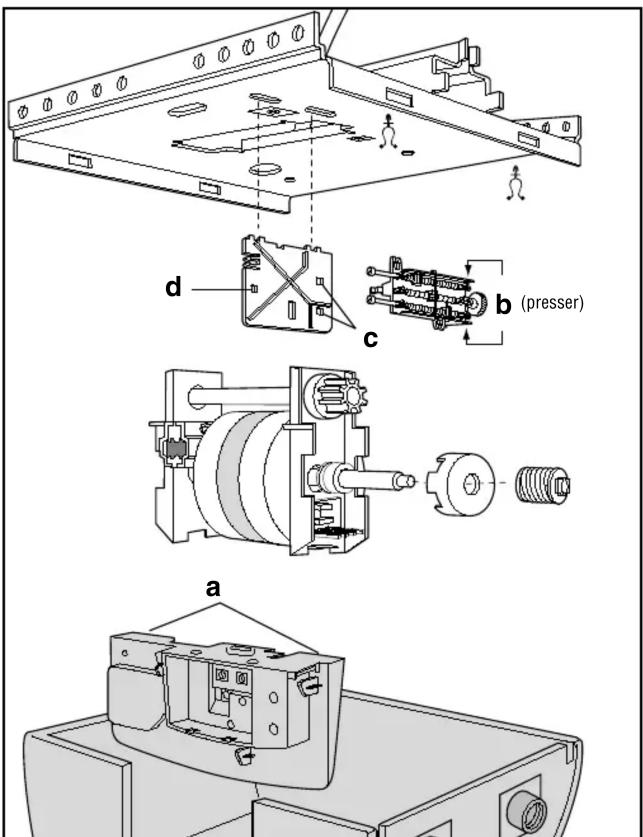

8. Détacher la carte logique du récepteur du châssis en retirant les deux vis à l'intérieur du panneau sous les bords supérieurs (a). Laisser le tout pendre par les fils.
9. Dégager l'interrupteur de fin de course (b) des fentes de retenue dans le support de l'interrupteur de fin de course (c) en pressant le haut et le bas sur la droite près de l'engrenage d'entraînement (voir l'illustration).
10. Libérer le crochet de gauche (d) et laisser le tout pendre par les fils.
11. Placer le nouvel interrupteur de fin de course devant vous comme dans la figure 2. L'engrenage d'entraînement régit le mouvement du contact de course du centre vers la gauche (UP) ou vers la droite (DOWN). Faire tourner l'engrenage jusqu'à ce que le contact de course du centre touche le contact de course de fermeture.
12. Retirer les fils un à la fois de l'interrupteur de fin de course original et les rebrancher sur le nouvel interrupteur.
13. Exécuter les opérations 3 à 8 en sens inverse pour installer le nouvel interrupteur et réassembler l'unité.
14. Rebrancher l'alimentation de l'ouvre-porte. Un nouveau réglage des courses d'ouverture et de fermeture peut être nécessaire. Voir le manuel d'instructions.

REMARQUE : IL EST NÉCESSAIRE DE PROCÉDER À DES ESSAIS DU SYSTÈME D'INVERSION DE SÉCURITÉ POUR EN ASSURER LE FONCTIONNEMENT SÉCURITAIRE. Suivre les instructions de la face 2 ou dans le manuel d'instructions.

La porte de garage DOIT être complètement fermée pendant l'installation.

Avertissement

Afin d'éviter toute BLESSURE GRAVE ou la MORT par électrocution, couper l'alimentation de l'ouvre-porte AVANT de continuer.

INTERRUPTEUR DE FIN DE COURSE

Fil jaune Contact de course d'ouverture Contact de course du centre Engrenage d'entraînement Fil gris DN Contact de course de fermeture Fil brun

Essai du système d'inversion de sécurité :

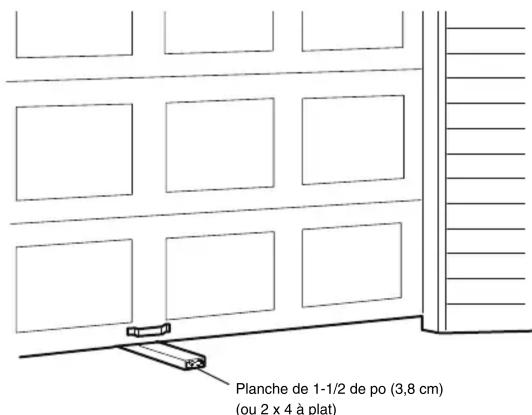

• La porte étant entièrement ouverte, placer une planche de 1-1/2 po (3,8 cm) d'épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.
• Fermer la porte. La porte doit remonter dès qu'elle touche l'obstacle.

Régler :

- Si la porte s'arrête sur l'obstacle, sa course de fermeture n'est pas suffisante. Augmenter la course de fermeture (DOWN) en tournant la vis de réglage « DOWN » de 1/4 de tour dans le sens anti-horaire.

REMARQUE : Dans le cas d'une porte articulée, s'assurer que les réglages de course ne forcent pas la biellette à dévier de la verticale.

- Répéter l'essai.

- Lorsque la porte remonte sur la planche de 1-1/2 po (3,8 cm), retirer l'obstacle et faire faire 3 ou 4 cycles complets à l'ouvre-porte afin de vérifier le réglage.

- Si l'essai du système d'inversion de sécurité échoue, appeler un technicien formé en systèmes de porte.

Vérification de sécurité importante :

Faire l'essai du système d'inversion de sécurité après :

• Chaque fois que l'on modifie la longueur des biellettes, et chaque fois que l'on procède à un réglage de la force et de la course de la porte.
• Chaque fois que l'on répare ou que l'on règle la porte du garage (y compris les ressorts et les fixations).
• Chaque fois que l'on répare le plancher du garage ou après un soulèvement de celui-ci.
• Chaque fois que l'on procède à une réparation ou à un réglage de l'ouvre-porte.

Avertissement

Sans un système d'inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• On DOIT procéder à une vérification mensuelle du système d'inversion de sécurité.
• Si vous avez réglé une commande (force ou limites de course), il peut être nécessaire de régler l'autre commande.
• Vous DEVEZ tester le système d'inversion de sécurité après l'exécution de TOUT réglage. La porte de garage DOIT remonter au contact d'un objet d'une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

Planche de 1-1/2 de po (3,8 cm) (ou 2 x 4 à plat)
