AC012S - Boîtier de commande de sécurité IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier de commande de sécurité AS-i compact d'arrêt d'urgence
Marque	IFM
Modèle	AC012S
Dimensions (H x L x P)	80 x 207 x 105 mm
Alimentation	26,5...31,6 V DC via réseau AS-i
Consommation	< 50 mA
Indice de protection	IP67
Température ambiante	-25...60 °C
Matériau du boîtier	PC-GF20 (polycarbonate renforcé de fibres de verre)
Raccordement	Connecteur M12 x 1
Fonctions principales	Détection d'arrêt d'urgence de sécurité, deux esclaves AS-i (sécurité et non sécurité), entrées pour boutons-poussoirs, sortie LED
Niveau d'intégrité de sécurité	SIL 3 (CEI 61508)
Catégorie de sécurité	Cat. 4 (EN ISO 13849-1)
Performance Level	PL e (EN ISO 13849-1)
Entrées de sécurité	2 entrées PNP, 4 mA, protection contre les courts-circuits
Sortie LED	LED rouge (sécurité) et LED blanche (non sécurité), courant max. 10 mA
Adressage	Adresse esclave sécurité : 1-31 ; esclave non sécurité : 1A-31B
Accessoires inclus	Verrières colorées, capuchons, notice d'utilisation
Homologations	CE, TÜV Nord, UL (cULus)

FOIRE AUX QUESTIONS - AC012S IFM

Comment adresser le module AC012S ?

L'adressage s'effectue via le connecteur M12 avec une unité d'adressage (ex. AC1154) hors tension. L'esclave de sécurité admet les adresses 1 à 31, l'esclave non sécurité les adresses 1A à 31B.

Quelle est la tension d'alimentation requise ?

L'appareil est alimenté via le réseau AS-i en 26,5...31,6 V DC. La consommation est inférieure à 50 mA.

Quels sont les voyants LED et leur signification ?

LED verte : alimentation OK. LED rouge fixe : erreur de communication AS-i. LED rouge clignotante : défaut périphérie. LED jaune : entrées commutées. LED alarme rouge : sortie alarme O-1 activée. LED blanche : sortie O-1 activée.

Peut-on utiliser ce module dans une application de sécurité ?

Oui, il est certifié SIL 3, Catégorie 4 et PL e selon EN ISO 13849-1, adapté aux fonctions d'arrêt d'urgence.

Comment raccorder le module au réseau AS-i ?

Utilisez un connecteur M12 à 4 broches : broche 1 pour AS-i +, broche 3 pour AS-i -. Ne pas raccorder à un potentiel externe.

Quelle est la durée de vie du module ?

La durée d'utilisation (T) est de 10 ans selon les données de sécurité.

Comment effectuer un test de fonctionnement ?

Un test complet doit être réalisé après installation. Il est obligatoire d'effectuer au moins un test par an de la fonction de sécurité.

Quels sont les temps de réponse ?

Le temps de réponse du module pour une demande de sécurité est de max. 10 ms. Avec le moniteur de sécurité, le total peut atteindre 50 ms (hors relais externes).

Comment nettoyer le boîtier ?

Aucun entretien particulier n'est nécessaire en fonctionnement normal. Pour le nettoyage, utiliser un chiffon sec et non abrasif. Ne pas utiliser de solvants.

Que faire en cas de défaut ?

Consultez les LED pour identifier le problème (voir notice). Si le défaut persiste, contactez le fabricant. Les réparations doivent être effectuées uniquement par ifm.

MODE D'EMPLOI AC012S IFM

Notice d'utilisation originale Boîtier de commande AS-i d'arrêt d'urgence de sécurité

AC012S

Contenu

1 Remarque préliminaire....3 1.1 Explication des symboles....3 2 Consignes de sécurité....3 2.1 Exigences relatives à la sécurité de l'application....4 3 Limite de fourniture....4 4 Fonctionnement et caractéristiques....5 5 Description du fonctionnement et consignes de raccordement....5 6 Montage....6 6.1 Eléments de service et d'indication....7 7 Raccordement électrique....7 8 Adressage....9 9 Fonctionnement....10 9.1 Temps de réponse 10 10 Données caractéristiques de sécurité.... 11 11 Données techniques.... 12 12 Schéma d'encombrement.... 14 13 Correction de défauts.... 15 14 Maintenance, réparation et élimination....15 15 Homologations / certificats....15

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon la Directive CEM, la Directive Basse Tension, la Directive Machine et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Explication des symboles

▶ Demande d'action

Remarque importante

AVERTISSEMENT

Avertissement de dangers qui peuvent mener à la mort ou à de graves blessures irréversibles.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes correspondantes à l'application.
• Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation.
• Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.

• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation du système.
• En cas de questions - si nécessaire - contacter les autorités responsables de votre pays.

Avertissement

Danger de mort ou de graves blessures irréversibles.

▶ Respecter toutes les remarques de cette notice concernant l'installation et l'utilisation. ▶ Utiliser l'appareil seulement sous les conditions spécifiées et conformément aux prescriptions.

2.1 Exigences relatives à la sécurité de l'application

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

Respecter les obligations suivantes :

▶ Respecter l'EN 14119 pour les dispositifs de verrouillage associés à des protecteurs. ▶ Respecter les conditions d'utilisation spécifiées (→ chapitre 11 Données techniques). L'utilisation de l'appareil près de fluides chimiques et biologiques ainsi que de rayonnements ionisants n'est pas admissible. En cas de défauts de l'appareil menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement. ▶ Remplacer les appareils endommagés.

3 Limite de fourniture

1 module de sécurité AS-i compact d'arrêt d'urgence, 1 notice d'utilisation AC012S.

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le module de sécurité AS-i compact d'arrêt d'urgence consiste en deux esclaves AS-i : un participant de sécurité et un participant non sécurité.

Le module de sécurité AS-i compact d'arrêt d'urgence (AC012S) sert à la détection des états de commutation relatifs à la sécurité. Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité AS-i (par ex. AC001S... AC004S, AC032S, AC041S).

Quand il est utilisé correctement, le système peut fonctionner dans des applications jusqu'au niveau de performance e selon EN ISO 13849-1 ou selon CEI 61508/SIL3 (voir remarques raccordement électrique).

Les boutons-poussoirs supplémentaires servent à la détection et au contrôle des états de commutation non sécurité comme par ex. démarrage / arrêt.

En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse !

5 Description du fonctionnement et consignes de raccordement

Observer toutes les informations dans la description du logiciel de configuration (par ex. E7050S) et dans la notice de montage de l'appareil. Dans ces documents vous trouvez toutes les remarques nécessaires concernant l'installation, la configuration, le fonctionnement et l'entretien du module de sécurité AS-i compact d'arrêt d'urgence.

Pour les fonctions de sécurité paramétrables correspondantes concernant le module de sécurité AS-i compact d'arrêt d'urgence, voir le chapitre "Composants de contrôle" (deux contacts NF forcés) du manuel sur le logiciel de configuration.

Les produits décrits dans cette notice ont été développés pour assumer les fonctions relatives à la sécurité en tant qu'éléments d'une installation complète ou d'une machine. Un système de sécurité complet comporte en règle générale des capteurs, des unités d'évaluation, des appareils de signalisation et des concepts pour une mise en sécurité. Le fabricant d'une installation ou d'une machine est responsable du fonctionnement correct de l'ensemble. Le fabricant du module de sécurité AS-i, ses filiales et sociétés affiliées ne sont pas à même de garantir toutes les propriétés d'une installation complète ou d'une machine qu'il n'a pas lui-même conçue.

Le fabricant n'assume aucune responsabilité pour des recommandations données dans la description suivante ou des composants utilisés.

La description ci-dessous ne peut pas être invoquée pour faire valoir des revendications au titre de la garantie ou de la responsabilité dépassant les conditions générales de livraison.

La description complète du logiciel de configuration, la notice de montage du moniteur de sécurité AS-i et la notice d'utilisation du module de sécurité AS-i compact d'arrêt d'urgence sont à observer absolument !

Obligation d'entretien

Il est absolument nécessaire d'effectuer au moins un test par an en demandant la fonction de sécurité.

6 Montage

Monter le module de sécurité AS-i compact d'arrêt d'urgence sur une plaque de montage. La partie supérieure du boîtier doit être fixée à la partie inférieure à l'aide de toutes les 8 vis! ▶ Choisir l'une des verrières colorées jointes et la presser dans le bouton-poussoir correspondant (normalement ouvert). ▶ Choisir l'une des capuchons colorés et le presser dans le bouton-poussoir correspondant (normalement fermé).

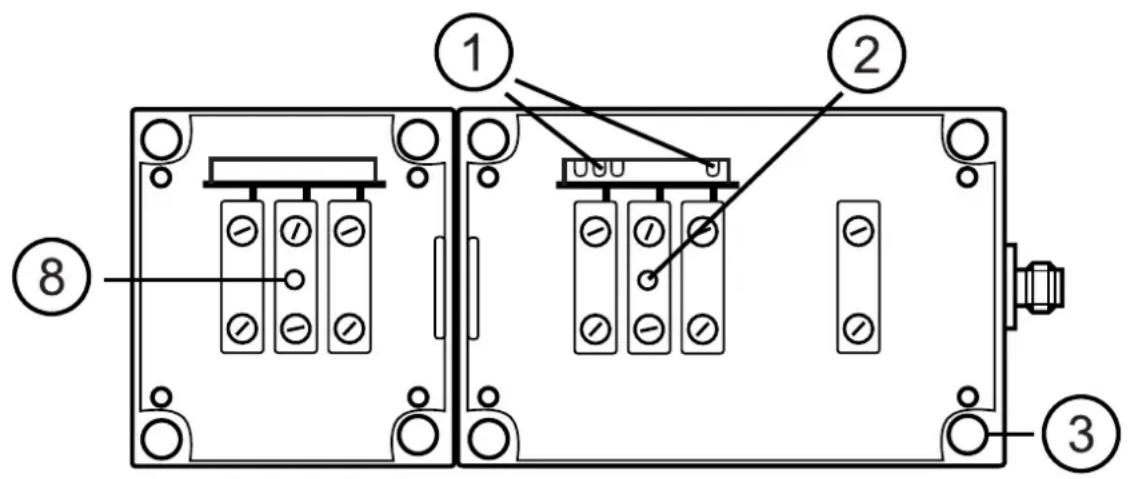

6.1 Éléments de service et d'indication

1: LED 2: LED esclave AS-i non sécurité 3: 8 trous de fixation 4: bouton-poussoir non lumineux (normalement fermé) 5: bouton-poussoir lumineux (normalement ouvert) 6: bouton d'arrêt d'urgence lumineux inviolable selon ISO 13850; retour en position initiale en tirant 7: 8 vis de fixation (partie supérieure du boîtier) 8: LED esclave AS-i de sécurité

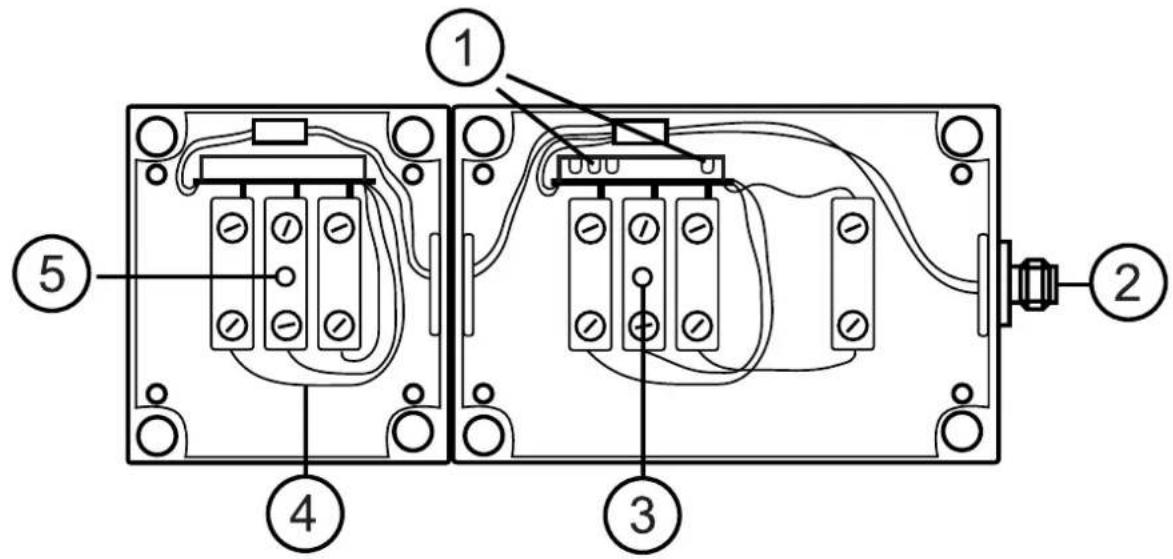

7 Raccordement électrique

Raccorder le module de sécurité AS-i compact d'arrêt d'urgence au réseau AS-i via le connecteur M12. L'alimentation est effectuée via le réseau AS-i. Ne pas raccorder le potentiel AS-i à un potentiel externe.

connecteur M12 broche
	AS-i + 1
	AS-i - 3

1: LED rouge / LED verte / LED jaune (pas visibles en cas de boîtier fermé) 2: connecteur M12 3: LED blanche, esclave AS-i non sécurité 4: Ne pas changer les connexions électriques ! 5: LED rouge, sortie alarme

Bits de données esclave AS-i de sécurité

Bit de donnée D3	D2 D1 D0
In / Out SI-2 SI-2	SI-1 SI-1/O-1

Voie d'entrée activée Séquence de bits D3-D0
SI-1 XX00
SI-2 00XX
SI-1 et SI-2 0000
aucun XXXX
Sortie alarme activée Séquence de bits D3-D0
O-1 XXX1

X = aléatoire

Les mots de code 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.

Pour plus de détails sur l'effet des bits de données sur la séquence de transmission, consulter le manuel sur le logiciel de configuration (voir le chapitre "Composants de contrôle").

Bits de données esclave AS-i non sécurité

Bit de donnée D3 D2 D1 D0
In / Out I-2 I-1/O-1

Voie d'entrée activée Séquence de bits D3-D0
I-1 XXX1
I-2 XX1X
Sortie LED activée Séquence de bits D3-D0
O-1 XXX1

X = aléatoire

Remarque : I-1 = contact normalement ouvert ; I-2 = contact normalement fermé

8 Adressage

Si le module de sécurité AS-i compact d'arrêt d'urgence est monté, il peut être adressé par le connecteur M12 et le câble de raccordement, par ex. EVC011 à l'aide de l'unité d'adressage AC1154. À la livraison, l'adresse de l'esclave AS-i de sécurité est 0. À la livraison, l'adresse de l'esclave AS-i non sécurité est 1A. Pour l'esclave AS-i de sécurité, affecter seulement des adresses libres entre 1 et 31. Pour l'esclave AS-i non sécurité, affecter une adresse libre entre 1A et 31B.

Si un esclave avec le mode d'adressage étendu (AC2729) le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0*. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés. * réglage par défaut

Si un esclave avec le mode d'adressage étendu une adresse entre 1A et 31A doit être affectée à cet esclave.

Effectuer l'adressage par l'intermédiaire du connecteur M12 uniquement hors tension.

Accessoires (option)

Étiquette arrêt d'urgence en quatre langues (allemand, anglais, français, italien) ; référence E7003S.

9 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED sur le circuit imprimé :

• LED verte : alimentation o. k. - LED rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange "normal" de données, par ex. adresse d'esclave 0 - LED rouge clignote : défaut périphérie, par ex. surcharge ou court-circuit de l'alimentation capteur • LED jaune : entrées commutées - LED alarme rouge : sortie alarme O-1 (non sécurité) (La LED sortie alarme peut être pilotée par le système de commande comme sortie statique ou dynamique). • LED blanche : LED sortie O-1 (non sécurité)

Surcharge et court-circuit de l'alimentation des entrées sont signalés au maître AS-i (version 2.1) via le bit interne "défaut périphérie" dans le registre d'états.

9.1 Temps de réponse

Le temps de réponse du module de sécurité compact d'arrêt urgence pour une demande de la fonction de sécurité est de max. 10 ms.

Calcul du temps de réponse total :

Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés (contacts mécaniques, moniteur de sécurité et éventuellement relais ou contacteurs externes raccordés à la sortie du moniteur de sécurité).

Le temps de réponse du module de sécurité compact d'arrêt urgence pour une demande de la fonction de sécurité est de max. 10 ms. De plus, le temps de réponse du moniteur de sécurité (par ex. AC001S) doit être pris en compte, qui est max. 40 ms, y compris la transmission des données. La somme des réponses

individuels donne un temps de réponse total de max. 50 ms dès la présence du signal à AC012S jusqu'à la commutation des sorties de sécurité du moniteur de sécurité. Ici, les temps de commutation des relais ou contacteurs externes raccordés à la sortie relais du module de sortie ne sont pas pris en compte.

10 Données caractéristiques de sécurité

Données caractéristiques Valeur
Niveau d'intégrité de sécurité SIL 3
Catégorie Cat. 4
Durée d'utilisation T 10 ans
PFD_avg	7,9 · 10^-6
PFH_D	1,8 · 10^-10 / h

• Les calculs ont été effectués à la base d'une température ambiante de 40 °C.
• L'appareil est conforme aux exigences de la norme EN ISO 13849-1: 2015; PL e (catégorie 4), SIL 3 (CEI 61508) et peut être utilisé dans des applications jusqu'à SIL 3 / PL e.
• Les valeurs PFD / PFH ou MTTFd des autres composants, notamment du moniteur de sécurité AS-i, sont indiquées dans la documentation correspondante.

Explication des abréviations :

SIL Safety	Integrity Level Niveau d'intégrité de sécurité SIL 1-4 selon CEI61508. Plus le niveau SIL est haut, plus faible est la probabilité d'une défaillance de la fonction de sécurité.
PL Performance	mance Level Capacité des éléments relatifs à la sécurité d'effectuer une fonction de sécurité dans des conditions prévisibles et de réduire le risque.
PFD_avg	Probability of a failure on demand
PFH_D	Probability of dangerous failure per hour
T Life time	Durée de vie (durée d'utilisation maximale).

Esclave as-i de sécurité

Technologie de sortie 2 entrées de sécurité / 1 sortie LED non sécurité
Tension d'alimentation 26,5...31,6 V DC
Consommation < 50 mA
Entrées
Technologie DC PNP
Tension d'alimentation via AS-i
Plage de tension ≥ 20 V DC
Protection contre les courts circuits	oui
Courant d'entrée haut/bas 4 mA
Sortie LED
Alimentation via AS-i oui
Protection contre les courts circuits	non
Chien de garde intégré oui
Courant max. total sortie 10	mA
LED	rouge
AS-Interface / mode d'adressage étendu est possible	version 2.1 / non
Profil AS-i	S-7.B.E
Configuration E/S	7 [hexa]
Code ID	B.E [hexa]
Certificat AS-i	74601
Nombre maximal des esclaves AS-i	31

Esclave AS-i non sécurité

Technologie de sortie 2 entrées / 1 sortie LED
Tension d'alimentation 26,5...31,6 V DC
Consommation < 50 mA
Entrées
Technologie DC PNP
Tension d'alimentation via AS-i
Plage de tension ≥ 20 V DC
Protection contre les courts circuits	oui
Courant d'entrée haut/bas 4 mA
Sortie LED
Alimentation via AS-i oui
Protection contre les courts circuits	non
Chien de garde intégré oui
Courant max. total sortie 10 mA
LED blanc
AS-Interface / mode d'adressage étendu est possible	version 2.1 / oui
Profil AS-i S-7.A.E
Configuration E/S 7 [hexa]
Code ID A.E [hexa]
Certificat AS-i 75101
Nombre maximal des esclaves AS-i non sécurité 62
Données techniques communes
Température ambiante -25...60 °C
Indice de protection IP	67
CEM EN 61000-6-4; EN 62026-2
Matières du boîtier PC-GF20 (polycarbonate)
Dimensions boîtier 80 x 207 x 105 mm (HxLxP)
Raccordement	connecteur M12x1

12 Schéma d'encombrement

13 Correction de défauts

Les LED du module de sécurité AS-i compact d'arrêt d'urgence affichent les états de fonctionnement défectueux (→ chapitre 9 Fonctionnement).

14 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

• Déclaration de conformité CE - AS-Interface • TÜV Nord - UL (cULus)
