Type de produit	Circuit imprimé de sécurité AS-i
Marque	IFM
Modèle	AC015S
Catégorie	Circuit imprimé de sécurité
Dimensions (L x l x H)	32 x 44 x 9 mm
Alimentation	26,5 ... 31,6 V DC via AS-i
Consommation	≤ 50 mA
Nombre d'entrées de sécurité	2 (DC PNP)
Sortie LED (non sécurité)	1, 10 mA
Temps de réponse (mise en sécurité)	≤ 10 ms
Niveau de performance (PL)	PL e
SIL	SIL 3
PFH_D	1,8 x 10-10 / h
Durée d'utilisation maximale	10 ans (25...60 °C) / 20 ans (10...40 °C)
Indice de protection	IP20
Homologations	CE, TÜV Rheinland, AS-interface (74601), UL (cULus)
Montage	Dans un lieu protégé (armoire électrique, boîtier IP54 minimum)
Température ambiante	-25...60 °C (10 ans) / 10...40 °C (20 ans)
Maintenance	Test annuel de la fonction de sécurité
Élimination	Respecter les règlements nationaux pour un recyclage écologique

FOIRE AUX QUESTIONS - AC015S IFM

Quel est l'usage prévu du circuit imprimé AC015S ?

Le circuit imprimé AS-i de sécurité AC015S est conçu pour détecter les états de commutation relatifs à la sécurité de contacts mécaniques normalement fermés (une ou deux voies). Il transmet une table de code de 8 x 4 bits au moniteur de sécurité (par ex. AC001S) via le système AS-i, permettant d'atteindre une catégorie de commande jusqu'à 4 selon DIN EN ISO 13849-1 ou SIL 3 selon CEI 61508.

Quelles sont les conditions de montage requises ?

L'appareil doit être monté dans un lieu protégé comme une armoire électrique ou un boîtier avec un indice de protection d'au moins IP54. Il doit être protégé contre l'humidité et la condensation. Les fils dénudés non utilisés doivent être isolés. Un test de mise en service est nécessaire après le montage. L'utilisation près de fluides chimiques, biologiques ou de rayonnements ionisants est interdite.

Comment raccorder un seul contact de commutation ?

Raccordez le contact de commutation à l'entrée S-I1 : reliez le fil S11 et la broche S12. Shuntez l'entrée S-I2 en connectant les broches 3 et 4 du connecteur S-I1 et S-I2, ou en utilisant un élément de liaison entre les broches 1 et 2 au connecteur S-I2. Notez qu'avec un seul contact, la classification SIL 3 ou catégorie 4 n'est pas atteinte.

Comment raccorder deux contacts de commutation pour atteindre SIL 3 ?

Raccordez le premier contact à S-I1 (S11 et S12) et le second à S-I2 (S21 et S22). Pour une classification jusqu'à SIL 3, utilisez des contacts mécaniques forcés selon EN CEI 60947-5-1, conçus pour une tension > 120 V et un courant > 0,8 A. Le câblage peut être forcé/dépendant ou indépendant (voir schémas dans la notice).

Comment adresser le circuit imprimé AC015S ?

L'adressage s'effectue à l'aide de l'unité d'adressage AC1154 via un cordon d'adressage. Attribuez une adresse libre entre 1 et 31. L'adresse par défaut en livraison est 0.

Que signifie l'affichage des LED sur l'appareil ?

L'appareil comporte quatre LED : PWR (verte) : alimentation AS-i ok. FAULT (rouge) : erreur de communication AS-i (ex. adresse 0). S-I1 (jaune) : entrée S-I1 activée. S-I2 (jaune) : entrée S-I2 activée.

Quel est le temps de réponse total du système de sécurité ?

Le circuit imprimé AC015S a un temps de réponse ≤ 10 ms. Le moniteur de sécurité (y compris transmission) ajoute ≤ 40 ms. Le temps total depuis le signal d'entrée jusqu'à la commutation des sorties de sécurité du moniteur est ≤ 50 ms. Les temps de commutation des contacts mécaniques et relais externes ne sont pas inclus.

Quelles sont les homologations de l'appareil AC015S ?

L'appareil possède les homologations suivantes : Déclaration de conformité CE, TÜV Rheinland, AS-interface (numéro d'agrément 74601), et UL (cULus). Pour répondre à la norme UL 508, l'alimentation doit être de type Class 2.

Comment effectuer la maintenance du circuit imprimé ?

Effectuez au moins un test par an en sollicitant la fonction de sécurité pour vérifier son bon fonctionnement. Aucune réparation n'est prévue par l'utilisateur ; en cas de défaut, l'appareil doit être remplacé. Pour l'élimination, respectez les règlements nationaux pour un recyclage écologique.

Que faire en cas d'erreur de communication AS-i ?

Si la LED FAULT (rouge) est allumée, cela indique une erreur de communication AS-i, par exemple l'esclave a l'adresse 0 ou ne participe pas à l'échange de données. Vérifiez l'adresse de l'esclave (doit être entre 1 et 31), le câblage AS-i, et l'alimentation. Consultez le manuel du logiciel de configuration et la notice du moniteur de sécurité pour plus de détails.

MODE D'EMPLOI AC015S IFM

Notice d'utilisation originale Circuit imprimé AS-i de sécurité

AC015S

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 4

3 Usage prévu 5

4 Montage 6

5 Raccordement électrique 7

5.1 Raccordement d'un contact de commutation 7

5.2 Raccordement de deux contacts de commutation.... 7

5.3 Raccordement d'une LED d'alarme externe 8

5.4 Bits de données 8

6. Eléments de service et d'indication 9

7 Paramétrage.... 10

7.1 Adressage.... 10

8 Schéma d'encombrement 11

9 Données techniques 12

9.1 Temps de réponse 13

9.2 Probabilité d'erreurs résiduelles selon CEI 61508...13

10 Maintenance, réparation et élimination 14

11 Homologations / normes 15

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.
• Mettre l'appareil hors tension avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.

3 Usage prévu

Le circuit imprimé AS-i de sécurité sert à la détection des états de commutation relatifs à la sécurité de contacts mécaniques normalement fermés à une ou deux voies.

Pour ce faire, une table de code de 8 x 4 bits est transmise par le système AS-i et est évaluée par le moniteur de sécurité (par ex. AC001S... AC004S; AC032S; AC041S).

Quand il est utilisé correctement, le système peut fonctionner dans des applications jusqu'à la catégorie de commande 4 selon DIN EN ISO 13849-1 ou selon CEI 61508/SIL 3.

Respecter les exigences des normes EN 60204 et EN 62026-2 lors de l'installation.

Si un réseau AS-i est utilisé pour commander une machine avec des mouvements potentiellement dangereux et que la norme EN 60204-1 est applicable, un contrôleur permanent d'isolement doit être installé en plus.

Le câblage influence la catégorie de commande réalisable.

Les exigences sur le câblage externe et la sélection des contacts de commutation raccordés portent sur la fonctionnalité à accomplir et sur la catégorie de commande requise (DIN EN ISO 13849-1 ou CEI 61508).

La catégorie de commande est déterminée à l'aide d'une analyse de risque (par ex. selon DIN EN ISO 12100) ou est prise dans une norme C.

La catégorie de commande ou le niveau SIL du moniteur de sécurité AS-i doit correspondre au moins à la catégorie de commande ou au niveau SIL nécessaire pour l'application.

En fonction de la sélection des composants de sécurité utilisés, le système de sécurité complet peut également être classé dans une catégorie de commande plus basse.

Pour les classifications de sécurité d'autres composants, notamment du moniteur de sécurité AS-i, voir la documentation correspondante.

Prendre en compte le manuel du logiciel de configuration, la notice d'utilisation du moniteur de sécurité AS-i et la notice d'utilisation du circuit imprimé AS-i de sécurité.

Voir les fonctions de sécurité paramétrables concernant le circuit imprimé AS-i de sécurité dans le manuel du logiciel de configuration (par ex. E7050S).

4 Montage

L'utilisation de l'appareil près de fluides chimiques et biologiques ainsi que de rayonnements ionisants n'est pas autorisée.

Monter le circuit imprimé AS-i de sécurité dans un lieu protégé (par ex. armoire électrique, boîtier). Choisir un boîtier avec un indice de protection d'au moins IP54. ▶ Le protéger contre l'humidité et la condensation. ▶ Isoler les fils dénudés non utilisés. ▶ Effectuer un test de mise en service après le montage du circuit imprimé AS-i de sécurité. Monter le circuit imprimé AS-i de sécurité sur deux contacts mécaniques normalement fermés (forcés). Ainsi, les deux pins extérieures S12/S22 sont raccordées à un côté des contacts mécaniques normalement fermés. L'autre côté des contacts normalement fermés est raccordé aux deux fils noirs.

Lors du montage du circuit imprimé AS-i de sécurité, des courts-circuits entre les connexions des contacts mécaniques doivent être évités. Les fils de raccordement du circuit imprimé AS-i de sécurité ne doivent pas être prolongés.

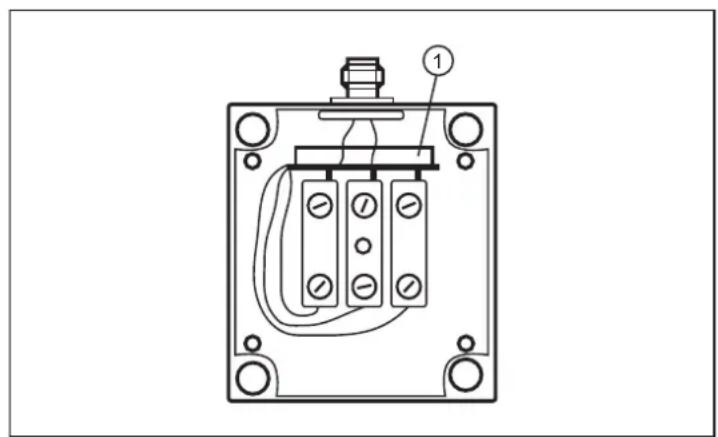

En cas de montage dans un boîtier pour montage en surface, monter le circuit imprimé AS-i de sécurité tourné de 180°.

Position de montage du circuit imprimé AS-i de sécurité tourné de 180°

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

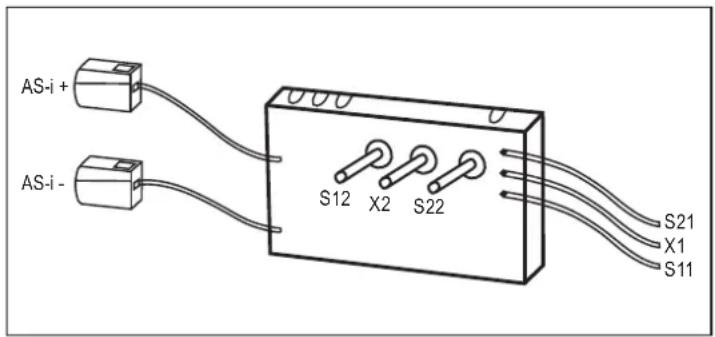

AS-i + AS-i - S12 X2 S22 S21 X1 S11

Fig. 2: Raccordement électrique

Lors du montage du circuit imprimé AS-i de sécurité, des courts-circuits entre les connexions des contacts mécaniques doivent être évités. ▶ Ne pas prolonger les fils de raccordement du circuit imprimé AS-i de sécurité.

Les contacts de commutation mécaniques raccordables doivent être normalement fermés.

5.1 Raccordement d'un contact de commutation

Fig. 3: Raccordement d'un contact de commutation

Raccorder le contact de commutation à l'entrée S-I1 du circuit imprimé AS-i de sécurité : raccordement au fil S11 et à la pin S12. ▶ Shunter l'entrée S-12 : - connexion entre les broches 3 et 4 aux connecteurs S-I1 et S-I2 ou - élément de liaison entre les broches 1 et 2 au connecteur S-I2.

En cas de raccordement d'un seul contact de commutation, les exigences de la classification selon DIN EN ISO 13849-1 catégorie 4 ou EN 61508 SIL3 ne sont pas satisfaites.

5.2 Raccordement de deux contacts de commutation

Raccorder le premier contact de commutation à l'entrée S-I1 du circuit imprimé AS-i de sécurité : raccordement au fil S11 et à la pin S12. Raccorder le deuxième contact de commutation à l'entrée S-I2 du circuit imprimé AS-i de sécurité : raccordement au fil S21 et à la pin S22. Raccorder les deux contacts de commutation soit comme contact forcé, soit dépendant ou indépendant :

SI-1 SI-2 S11 S21 S12 S22

Fig. 4: Raccordement forcé ou dépendant

SI-1 SI-2 S11 S12 S22 S21

Fig. 5: Raccordement indépendant

Pour une classification selon DIN EN ISO 13849-1 catégorie 4 ou EN 61508 SIL3, des contacts de commutation mécaniques forcés selon EN CEI 60947-5-1 doivent être raccordés, conçus pour une tension > 120 V et un courant > 0,8 A (→ Fig. 4).

5.3 Raccordement d'une LED d'alarme externe

X1 + - X2

Fig. 6: Raccordement d'une LED d'alarme externe

Raccorder la LED à la sortie 0-1 du circuit imprimé AS-i de sécurité : raccordement au fil X1 et à la pin X2.

La LED sortie alarme peut être pilotée par le système de commande comme sortie statique ou dynamique.

La sortie alarme ne dispose pas de fonction relative à la sécurité.

5.4 Bits de données

Les codes 0000, XX00 et 00XX provoquent la mise de l'installation en sécurité par le moniteur de sécurité AS-i.

L'effet des bits de données sur la séquence de transmission est indiqué dans le manuel du logiciel de configuration (→ Chapitre « Composants de contrôle »).

Entrée activée Séquence de bits D3-D0	Bit de donnée
S-I1 XX00 D0, D1
S-I2 00XX D2, D3
S-I1 et S-I2 0000 D0, D1, D2, D3
Aucune XXXX

Sortie activée Séquence de bits D3-D0	Bit de donnée
O-1 XXX1 D0

X = aléatoire

6 Éléments de service et d'indication

1 2 3 4

Fig. 7: Eléments d'indication

LED Couleur Affichage
1 (PWR) verte alimentation en tension AS-i ok
2 (FAULT) rouge erreur de communication AS		i, l'esclave ne participe pas à l'échange « normal » de données, par ex. adresse d'esclave 0
3 (S-I1) jaune entrée S-I1 commutée
4 (S-I2) jaune entrée S-I2 commutée

7.1 Adressage

Le circuit imprimé AS-i de sécurité monté et câblé peut être adressé par l'unité d'adressage AC1154 via un cordon d'adressage.

▶ Affecter une adresse libre entre 1 et 31.

Adresse définie lors de la livraison : 0.

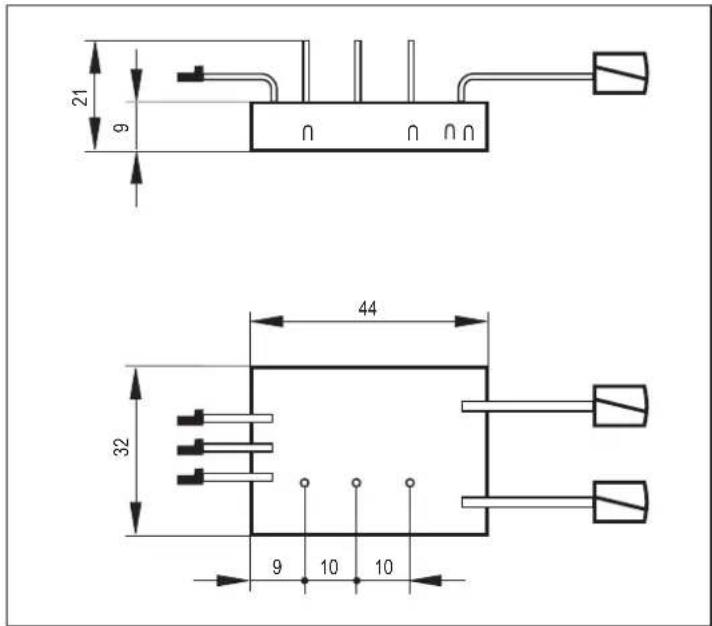

8 Schéma d'encombrement

21 9 44 32 9 10 10

Fig. 8: Schéma d'encombrement AC015S

9 Données techniques

Données électriques
Technologie de sortie 2 entrées de sécurité/ 1 sortie LED non sécurité
Tension d'alimentation 26,5 ... 31,6 V DC
Consommation [mA] ≤ 50 mA
Entrées
Raccordement DC PNP
Alimentation en tension via AS-i
Courant d'entrée typ. 5 mA
Détection court-circuit non
Détection courts-circuits entre 2 conducteurs non
Sortie LED
Alimentation via AS-i oui
Chien de garde intégré oui
Protection contre les courts-circuits non
Courant de sortie LED 10 mA
Temps de réponse
Temps de réponse pour la mise en sécurité ≤ 10 ms
Classification sécurité
Durée d'utilisation maximale TM 10 ans de garantie -25 ... 60 °C20 ans de garantie 10 ... 40 °C
Niveau de performance PL PL e
SIL	SIL 3
Probabilité de défaillance dangereuse par heure (PFH _D )	1,8 x 10 ^10 / h
Conditions environnantes
Température ambiante	-25 ... 60 °C pour la durée d'utilisation de 10 ans10 ... 40 °C pour la durée d'utilisation de 20 ans
Indice de protection	IP 20
Taux de changement de température	0,5 K/min
Altitude d'utilisation	≤ 2000 m
Homologations / tests
CEM	EN 62026-2
Classification AS-i
AS-Interface / mode d'adressage étendu possible	version 2.11 et 3.0 / non
Profil AS-i	S-7.B.E
Configuration E/S / code ID	7 [hexa] / B.E [hexa]
Certificat AS-i	74601
Nombre maximal de modules de sécurité par maître	31
Données mécaniques
Dimensions boîtier	32 x 44 x 9 mm
AS-Interface / mode d'adressage étendu possible	version 2.11 et 3.0 / non

9.1 Temps de réponse

Pour le calcul du temps de réponse du système complet, les temps de réponse des autres composants doivent également être ajoutés au temps de réponse du circuit imprimé AS-i de sécurité (contacts de commutation mécaniques, transmission des données, moniteur de sécurité et éventuellement relais ou contacteurs externes raccordés à la sortie moniteur).

Circuit imprimé AS-i de sécurité ≤ 10 ms
Moniteur de sécurité (y compris la transmission des données) ≤ 40 ms
Temps de réponse total (dès la présence du signal à AC015S jusqu'à la commutation des sorties de sécurité du moniteur de sécurité)	≤ 50 ms

Tab. 1: Exemple de calcul

Ici, les temps de commutation des contacts mécaniques (boutons d'arrêt d'urgence) et éventuellement des relais ou contacteurs externes raccordés à la sortie relais du module de sortie ne sont pas pris en compte.

9.2 Probabilité d'erreurs résiduelles selon CEI 61508

Pour calculer la PFH D (probabilité d'une défaillance dangereuse par heure) d'une fonction relative à la sécurité, les valeurs PFH D de tous les composants utilisés dans cette fonction doivent être prises en considération.

10 Maintenance, réparation et élimination

▶ Effectuer au moins un test par an en demandant la fonction de sécurité. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

11 Homologations / normes

• Déclaration de conformité CE • TÜV Rheinland • AS-interface N° d'agrément 74601 - UL (cULus)

Afin de répondre aux exigences de la norme UL 508 pour la catégorie « Supply Class », l'appareil doit être alimenté par une alimentation « Class 2 » appropriée.
