MW622 - Caisson de basses Musway - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MW622 Musway au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Marque | Musway |
| Modèle | MW622 |
| Type de produit | Caisson de basses (subwoofer) 16,5 cm |
| Puissance nominale (RMS) | 150 W |
| Puissance max | 300 W |
| Impédance | 2 x 2 ohms (bobine double) |
| Diamètre de la bobine | 38 mm |
| Excursion linéaire max (Xmax) | ±3,5 mm |
| Excursion mécanique max (crête) | ±12 mm |
| Surface du cône (Sd) | 144 cm² |
| Fréquence de résonance (Fs) | 51,3 Hz |
| Facteur Q total (Qts) | 0,45 |
| Volume d'air équivalent (VAS) | 8,2 L |
| Rendement (SPL 1W/1m) | 85 dB |
| Diamètre extérieur | 170 mm |
| Diamètre de montage | 144 mm |
| Profondeur de montage | 85 mm |
| Poids (emballé) | 2,9 kg |
| Matériau du cône | Papier non pressé |
| Matériau de la suspension | Mousse (foam surround) |
| Bobine mobile | Double bobine (Dual Voice Coil) |
| Aimant | Y30, 25 oz (709 g), Ø110 x 20 mm |
| Volume recommandé (clos) | 7 L (F3 = 81 Hz) |
| Volume recommandé (ventilé) | 14 L, port Ø60 mm x 21 cm (accord 48 Hz) |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Éviter l'humidité et les produits abrasifs. |
| Pièces détachées et réparabilité | Contacter le service client Musway pour les pièces de rechange. Aucune pièce réparable par l'utilisateur. |
FOIRE AUX QUESTIONS - MW622 Musway
Quelle est l'impédance du Musway MW622 ?
Le MW622 est un subwoofer à double bobine de 2 x 2 ohms. Vous pouvez le câbler en série (4 ohms) ou en parallèle (1 ohm) selon vos besoins.
Quel volume de caisson est recommandé pour ce subwoofer ?
Pour une application compacte, utilisez un caisson clos de 7 litres (fréquence de coupure à -3 dB : 81 Hz). Pour de meilleures performances dans les graves, optez pour un caisson ventilé de 14 litres avec un port de 60 mm de diamètre et 21 cm de long (accord à 48 Hz, coupure à 42 Hz).
Quelle puissance d'amplification est adaptée ?
La puissance RMS du MW622 est de 150 watts. Un ampli délivrant entre 100 et 200 watts RMS sous l'impédance de charge choisie est idéal.
Comment câbler un subwoofer à double bobine ?
Vous avez deux bobines de 2 ohms chacune. En série (+ d'une bobine au - de l'autre), vous obtenez 4 ohms. En parallèle (+ des deux bobines ensemble, - des deux ensemble), vous obtenez 1 ohm. Assurez-vous que votre ampli supporte l'impédance finale.
Quelles sont les dimensions de montage du MW622 ?
Le diamètre de montage est de 144 mm et la profondeur de montage de 85 mm. Le diamètre extérieur total est de 170 mm.
Quel type de cône est utilisé ?
Le cône est en papier non pressé, avec une suspension en mousse et un cache-poussière en PP injecté. La structure est renforcée par une spider en Nomex unique.
Puis-je utiliser ce subwoofer en application portée (ported) ?
Oui, un caisson ventilé de 14 litres est recommandé. Le port doit avoir un diamètre de 60 mm, une section de 28 cm² et une longueur de 21 cm. La fréquence d'accord est de 48 Hz.
Quel est le poids du Musway MW622 ?
Le poids expédié est d'environ 2,9 kg.
Comment entretenir ce subwoofer ?
Nettoyez le cône et la suspension avec un chiffon doux et sec. Évitez tout produit chimique ou abrasif. Ne percez pas le cône et ne touchez pas la bobine.
Où trouver les pièces détachées ?
Contactez le service client Musway pour les pièces de rechange (bobine, spider, suspension). Le haut-parleur n'est pas réparable par l'utilisateur.
Questions des utilisateurs sur MW622 Musway
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson de basses au format PDF gratuitement ! Retrouvez votre notice MW622 - Musway et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MW622 de la marque Musway.
MODE D'EMPLOI MW622 Musway
MUSWAY
MW622
Power Handling
150 Watts RMS / 300 Watts Max.
Technical Specifications
| Impedance | Zn | 2 x 2 Ohms |
| Voice Coil Diameter | ∅ | 38 mm |
| Voice Coil Winding Height | 14,7 mm | |
| Max. Linear Excursion | Xmax | +/- 3,5 mm |
| Max. Mechanical Excursion | Xmax (Peak) | +/- 12 mm |
| Cone Area | Sd | 144 cm ^2 |
| Moving Mass | Mms | 34,2 g |
| DC Resistance | Re | 2 x 2 Ohms |
| Resonance Frequency | Fs | 51,3 Hz |
| Mechanical Q-Factor | Qms | 2,98 |
| Electrical Q-Factor | Qes | 0,53 |
| Total Q-Factor | Qts | 0,45 |
| Equivalent Air Volume | VAS | 8,2 L |
| VC Inductance | Le | 1,3 mH |
| Flux Density | B/L | 9,1 N/A |
| Efficiency 1W/1m | SPL | 85 dB |

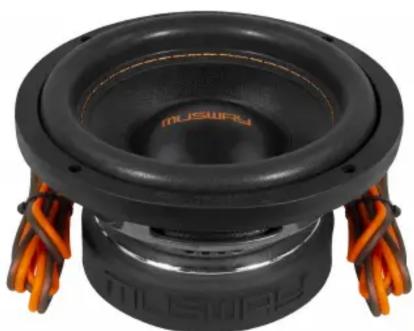

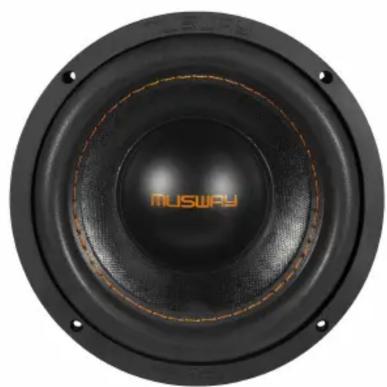

Mechanical Components
- Steel Basket
• Non-pressed Paper Cone - Foam Surround
-
Injected PP Dustcap
-
Single Nomex Spider
• Y30 Magnet 25 oz (709 g) - Magnet Size: ∅110 x 20 mm

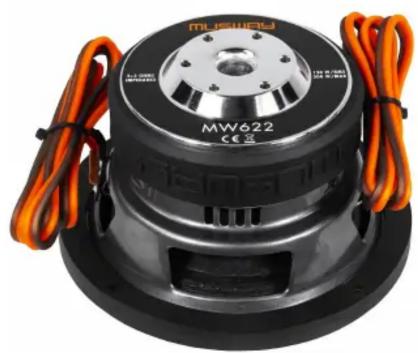

Recommended Enclosure
| Sealed Box | |
| Sealed Volume: | 7 L |
| -3 dB Rolloff (F3): | 81 Hz |
Only for compact application
Recommended Enclosure
| Ported Box | |
| Vented Volume: | 14 L |
| Port Diameter: | 60 mm |
| Port Area: | 28 cm ^2 |
| Port Length: | 21 cm |
| Tuning Freq. (Fb): | 48 Hz |
| -3 dB Rolloff (F3): | 42 Hz |
Recommended Box
Dimensions & Weight
| External Diameter: | 170 mm |
| Mounting Diameter: | 144 mm |
| Mounting Depth: | 85 mm |
| Shipping Weight: | 2,9 kg |
