CCT15233 - Minuterie électrique SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie électrique avec préavis et fonction télérupteur
Marque	Schneider
Modèle	CCT15233
Largeur	17,5 mm (1 module DIN)
Hauteur	90 mm
Profondeur	60 mm
Poids	Environ 50 g
Alimentation	230 V AC, 50 Hz
Nombre de fils	3 fils (phase, neutre, retour lampe)
Temporisation réglable	0,5 à 20 minutes
Temporisation fixe	1 heure (par appui long >2s)
Fonction préavis	Clignotement de la lampe avant extinction
Fonction télérupteur	Appui bref pendant temporisation : relance ou arrêt selon mode
Type de montage	Montage sur rail DIN
Température de fonctionnement	-10°C à +50°C
Indice de protection	IP20
Conformité	CE, RoHS
Entretien	Nettoyage avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel recommandée.
Garantie	2 ans

FOIRE AUX QUESTIONS - CCT15233 SCHNEIDER

Comment régler la temporisation sur la minuterie CCT15233 ?

La temporisation réglable se paramètre entre 0,5 et 20 minutes à l’aide du potentiomètre situé sur l’appareil. Tournez le bouton pour ajuster le temps souhaité.

Que signifie le clignotement de la lampe avant l’extinction ?

Le clignotement indique le début du préavis : la lumière va s’éteindre dans quelques secondes. Cela permet à l’utilisateur de réagir (appui bref pour relancer ou long pour éteindre).

Comment utiliser la fonction télérupteur ?

Pendant la temporisation, un appui bref (<2s) relance la temporisation réglable (mode MINp) ou éteint la charge (mode MINt). Un appui long (>2s) lance la temporisation fixe de 1 heure.

Quel est le raccordement électrique de la minuterie CCT15233 ?

L’appareil se raccorde avec 3 fils : phase (L), neutre (N) et retour lampe (sortie). Respectez le schéma fourni dans la notice. Coupez le courant avant toute intervention.

Peut-on utiliser cette minuterie avec des lampes LED ?

Oui, mais vérifiez la compatibilité : certains variateurs ou transformateurs LED peuvent provoquer des dysfonctionnements. Utilisez de préférence une charge résistive ou des LED dimmables.

Que faire si la minuterie ne s’allume pas ?

Vérifiez d’abord l’alimentation 230V et le fusible. Assurez-vous que le câblage est correct (phase, neutre, retour). Si tout est bon, l’appareil est peut-être défectueux : contactez le service après-vente.

Comment réinitialiser la minuterie ?

Pour réinitialiser, coupez l’alimentation pendant quelques secondes puis remettez sous tension. Les réglages de temporisation sont conservés via le potentiomètre mécanique.

La minuterie fait un bruit de ronflement, est-ce normal ?

Un léger ronflement peut provenir du relais interne, surtout si la charge est inductive (moteur, transformateur). Si le bruit est fort ou anormal, vérifiez la charge ou remplacez l’appareil.

Peut-on installer cette minuterie en extérieur ?

Non, l’indice IP20 ne protège pas contre l’humidité. Installez-la dans un tableau électrique intérieur, à l’abri de l’eau et de la poussière.

Quelle est la durée de vie moyenne du composant ?

La durée de vie estimée est de 100 000 cycles de commutation (manœuvres) dans des conditions normales d’utilisation.

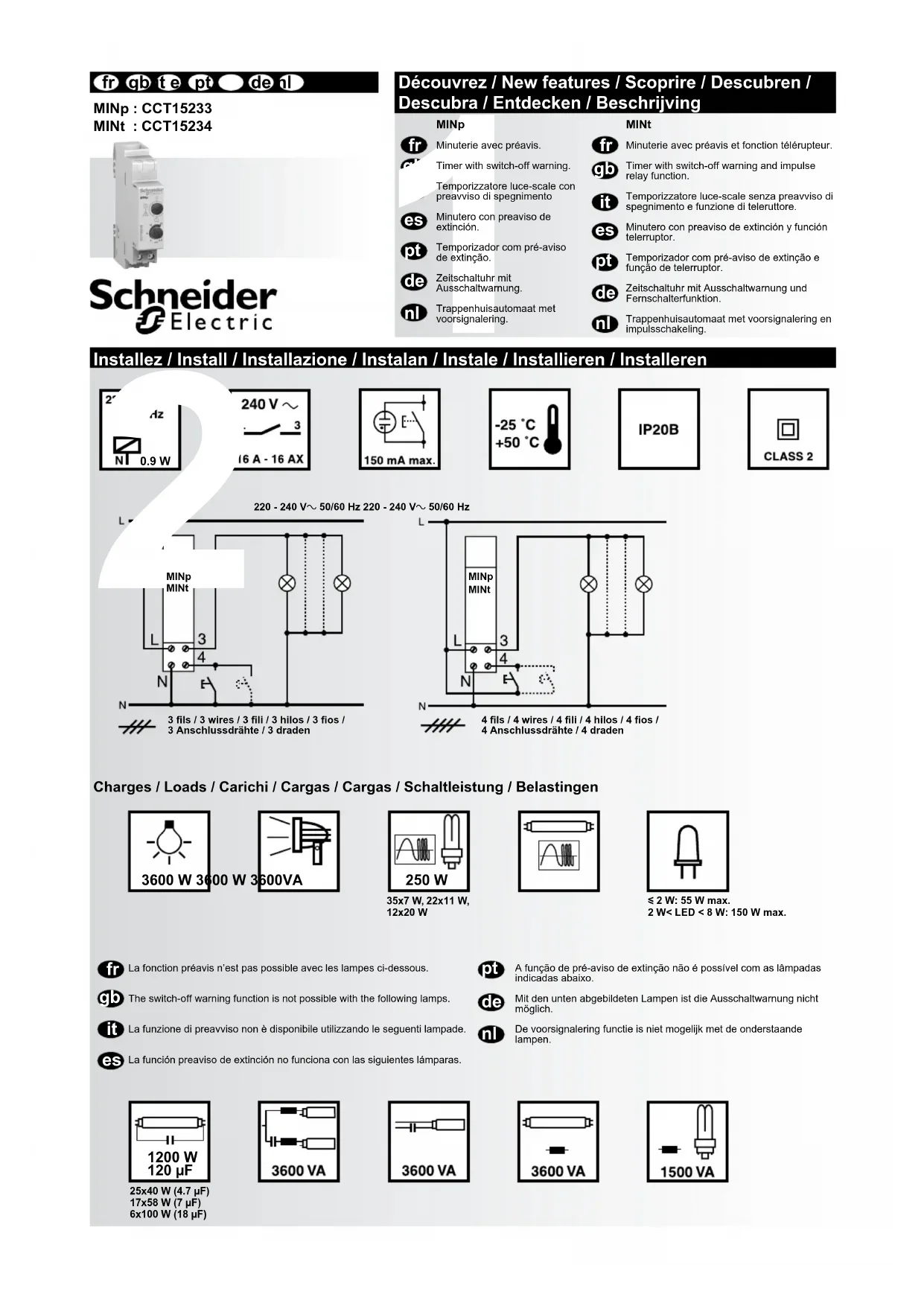

MODE D'EMPLOI CCT15233 SCHNEIDER

Minuterie avec préavis.

Minuterie avec préavis et fonction télérupteur.

3 fils / 3 wires / 3 fili / 3 hilos / 3 fios /

■Pendant cette temporisation un appui bref (< 2 s):

MINp: relance la temporisation réglable □MINt: éteint la charge lumineuse. ■Un appui long (>2s) lance la temporisation fixe de 1 heures.

Le clignotement de la lampe

indique le début de la

temporisation fixe (1 h).

Pendant cette temporisation un

appu

□bref, relance la temporisation (1h)

□long, éteint la charge lumineuse.

En fin de temporisation fixe (1 h) ou réglable

(0.5...20 min) l'utilisateur est averti de l'extinction de l'éclairage par le préavis (P).
