MA1500 - Multimètre Extech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre à pince AC/DC à valeur efficace vraie
Marque	Extech
Modèle	MA1500
Dimensions (L x l x h)	294 x 105 x 47 mm
Poids	536 g (18,9 oz)
Alimentation	1 pile 9 V (NEDA 1604)
Affichage	Écran LCD rétro-éclairé 6000 points
Taux de rafraîchissement	2 mesures par seconde
Fonctions de mesure	Courant AC/DC jusqu'à 1500 A, Tension AC/DC jusqu'à 1000 V, Résistance, Capacité, Fréquence, Cycle de service, Test de diode, Continuité, Température type K, Détection de tension sans contact
Courant continu	400,00 A / 1500,0 A (précision ±2% + 30 chiffres)
Courant alternatif	400,0 A / 1500,0 A (précision ±2,8% + 30 chiffres)
Tension continue	400,00 mV à 1000,0 V (précision ±0,1% + 5 chiffres)
Tension alternative	400,00 mV à 750,0 V (précision ±1% + 30 chiffres)
Résistance	400,00 Ω à 40,000 MΩ
Capacité	400,00 nF à 40,00 mF
Fréquence	40,000 Hz à 40,000 MHz
Température	-100,0 °C à 1000,0 °C / -148,0 °F à 1832,0 °F
Catégorie de surtension	CAT IV 600 V, CAT III 1000 V
Sécurité	Double isolation, conforme IEC 61010-1
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; remplacer la pile 9 V si nécessaire
Garantie	Garantie constructeur (voir notice)
Accessoires inclus	Pince, sondes de test, thermocouple type K, pile 9 V, manuel d'utilisation

FOIRE AUX QUESTIONS - MA1500 Extech

Comment mesurer un courant alternatif avec le MA1500 ?

Placez le sélecteur de fonction sur la position 1500 A AC/DC. Appuyez sur le bouton MODE pour sélectionner AC (courant alternatif). Ouvrez la pince en appuyant sur la gâchette, puis enserrez un seul conducteur. Lisez la valeur sur l'écran. Si le courant est inférieur à 400 A, vous pouvez passer sur la gamme 400 A pour une meilleure résolution.

Comment effectuer une mesure de tension continue ?

Tournez le sélecteur de fonction sur la position V. Appuyez sur MODE pour sélectionner DC. Insérez la sonde noire dans la prise COM et la rouge dans la prise V. Placez la pointe noire sur le côté négatif du circuit et la rouge sur le côté positif. Lisez la tension sur l'écran.

Que signifie l'indication 'OL' sur l'écran ?

'OL' signifie 'Over Limit' (dépassement de seuil). Cela indique que la valeur mesurée dépasse la gamme sélectionnée. Sélectionnez une gamme plus élevée manuellement avec le bouton RANGE ou vérifiez que le circuit n'est pas hors tension.

Comment utiliser la fonction de détection de tension sans contact (NCV) ?

Mettez le sélecteur de fonction sur une position de mesure (par exemple V). Approchez l'extrémité de la sonde NCV (située en haut de la pince) du conducteur à tester. Si une tension alternative est présente, le voyant LED rouge s'allume. Pour de meilleurs résultats, déplacez la sonde le long du câble.

Comment remplacer la pile du MA1500 ?

Éteignez l'appareil et retirez les sondes. Dévissez les vis du compartiment à pile à l'arrière. Ouvrez le couvercle et remplacez la pile 9 V usagée par une neuve. Refermez le couvercle et revissez. Ne court-circuitez pas la pile et ne la jetez pas au feu.

Comment réaliser un test de continuité ?

Placez le sélecteur de fonction sur Ω. Insérez la sonde noire dans COM et la rouge dans V. Appuyez sur MODE jusqu'à voir l'icône de continuité (onde sonore). Placez les pointes sur le circuit testé. Un bip sonore retentit si la résistance est inférieure au seuil (25 à 60 Ω).

Quelle est la catégorie de sécurité de ce multimètre ?

Le MA1500 est classé CAT IV 600 V et CAT III 1000 V avec double isolation, conforme à la norme IEC 61010-1. Il est conçu pour une utilisation en intérieur et supporte les surtensions transitoires importantes.

Comment mesurer une capacité avec le MA1500 ?

Tournez le sélecteur sur la position CAP (capacité). Insérez la sonde noire dans COM et la rouge dans la prise +F. Appuyez sur MODE pour sélectionner les mesures de capacité (unités en F). Déchargez d'abord le condensateur, puis placez les sondes sur ses bornes. Lisez la valeur. Pour les faibles capacités, utilisez le bouton ZERO pour annuler la capacité parasite.

Comment utiliser la fonction de maintien de crête (PEAK) ?

En mode ACA ou ACV, appuyez sur le bouton PEAK pour activer la capture de crête. L'appareil affichera les valeurs de crête maximale et minimale. Cette fonction est utile pour mesurer des pics de courant ou de tension rapides.

Que faire si l'icône de pile faible s'affiche ?

L'icône de pile (symbole de batterie) indique que la pile est épuisée. Remplacez-la rapidement par une pile 9 V neuve (type NEDA 1604). Avant de changer la pile, éteignez l'appareil et débranchez toutes les sondes.

MODE D'EMPLOI MA1500 Extech

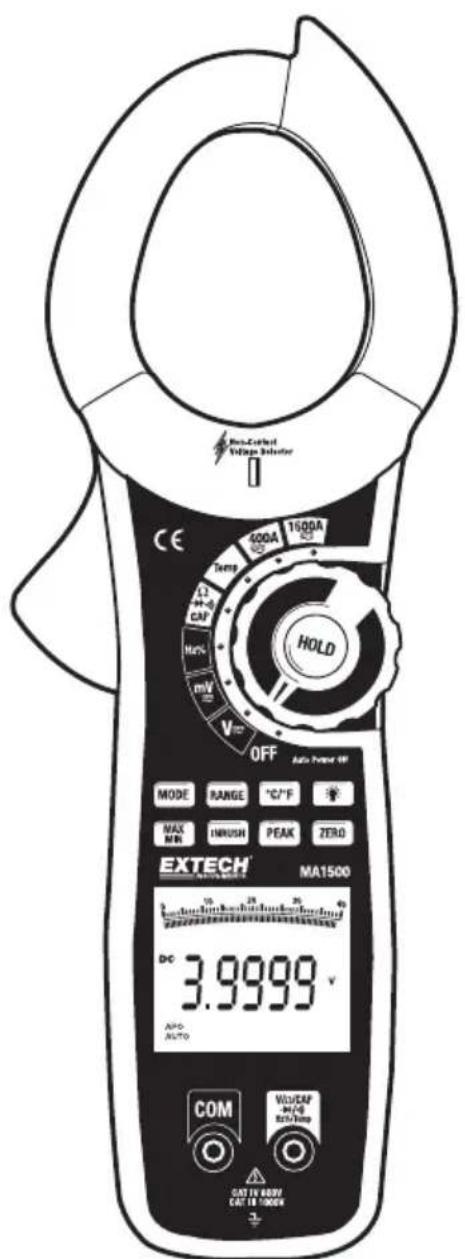

Pince ampèremétrique ac/dc 1500 a à valeur efficace vraie

Modèle MA1500

Félicitations pour votre achat de ce Compteur à pince à valeur efficace Extech MA640. Ce compteur mesure le Courant AC/DC (Alternatif / Continu), le Voltage AC/DC, la Résistance, la Capacitance, la Fréquence, le Test de Diode, le Cycle de Travail et la Continuité. Les fonctions spéciales comprennent Température Thermocouple et détection de Voltage sans contact. Le boîtier à double capuchon est conçu pour une utilisation intensive. Ce compteur est fourni intégralement testé et calibré et, avec une utilisation correcte, vous fournira des années de service en toute fiabilité.

Sécurité

Symboles de Sécurité Internationaux

Ce symbole apposé à un autre, à la borne ou au dispositif de fonctionnement, indique que l'opérateur doit se référer à une explication dans le mode d'emploi.

Ce symbole, adjacent à un terminal, indique que, avec une utilisation normale, des voltages dangereux peuvent être prêts.

Double isolation

Attention

Le symbole ATTENTION souligne une situation potentiellement dangereuse qui, sans les précautions nécessaires, peut causer de sérieuses blessures voir la mort.

Prudence

Le symbole PRUDENCE sous ligne une situation potentiellement dangereuse qui, sans les précautions nécessaires, risque d'endommager l'appareil.

Pour équipement categorie sursurvoltage IEC1010

CATEGORIE DE SURTENSIONI

Les appareils appartenant à la CATEGORIE DE SURTENSION I disposent de circuits protégés par des dispositifs limitant les surtensions transitoires à un faible niveau.

Remarque - Les exemples incluent les circuits électroniques protégés.

CATEGORIE DE SURTENSION II

Les appareils appartenant à la CATEGORIE DE SURTENSION II disposent de circuits d'alimentation d'appareils domestiques ou analogues, pouvant composer des surtensions transitoires de valeur moyenne.

Remarque - les exemples incluent les appareils domestiques, de bureau et de laboratoire.

CATEGORIE DE SURTENSION III

Les appareils de la CATEGORIE DE SURTENSION III sont des appareils appartenant à des installations fixes.

Remarque - les exemples incluent les commutateurs sur des installations fixes ainsi que certains équipements à usage industriel qui sont reliés en permanence à une installation fixe.

CATEGORIE DE SURTENSION IV

Les appareils de la CATEGORIE DE SURTENSION IV sont utilisés au point d'origine de l'installation.

Remarque - les exemples incluent les compteurs d'électricité ainsi que les dispositifs de protection contre les surintensités.

Remarques sur la sécurité

• Ne dépassez pas l'amplitude d'entrée maximum autorisée pour toutes les fonctions.
• N'appliquez pas de tension au compteur quand la fonction de résistance est sélectionnée.
• Réglez le sélection de fonction sur OFF quand le compteur est inutilisé.
• Enlevez la pile si le compteur doit être rangé pendant plus de 60 jours.

Avertissements

• Réglez le sélecteur de fonction sur la position appropriée avant de faire la mesure.
• Quand vous mesurez des volts, ne passez pas en modes courant / résistance.
• Ne mesurez pas de courant sur un circuit dont le voltage dépasse 600V.
• Quand vous changez d'amplitude, débranchez toujours les têtes de test du circuit à tester.

• L'utilisation inappropriée de ce compteur peut l'endommager, provoquer des blessures ou la mort. Lisez et assimilez ce mode d'emploi avant d'utiliser le compteur.
• Enlevez toujours les têtes de test avant de replacer la pile ou les fusibles.
• Inspectez l'état des têtes de test et du compteur pour vérifier qu'il n'y ait pas de dégâts avant d'utiliser le compteur. Réparez les dégâts ou remplacez tout élément avant utilisation.
• Faites très attention quand vous faites des mesures dont les tensions sont supérieures à 25VAC en valeur efficace ou 35VDC. Ces tensions représentent un danger d'électrocution.
• Déchargez toujours les condensateurs et mettez hors tension l'appareil à tester avant de réaliser des tests de Diode, Résistance ou Continuité.
• Les vérifications de tensions sur des prises peuvent être difficiles et erronées à cause du branchement des contacts électriques situés en profondeur. D'autres moyens doivent être mis en œuvre pour s'assurer que ces terminaisons ne sont pas « actives »
• Si l'appareil est utilisé d'une façon qui n'est pas spécifique par le fabricant, la protection fournie par l'appareil pourrait être remise en cause.
• Cet appare èces que les enfants peuvent avaler. Veuillez contacter immédiatement un médecin si un enfant avale une pièce
• Ne laissez ni batteries ni matériel d'emballage traîner sans surveillance. Ils peuvent être dangereux pour les enfants s'ils les utilisent comme jouets.
• Des batteries utilisées ou endommagées peuvent causer des cauteries au contact avec la peau. Par conséquent, utilisez toujours des gants prévus à cet effet.
• Ne court-circuitez pas la batterie. Ne jetez pas de batteries dans le feu.

Fonction	Entrée
A AC, 1500A DC/AC
A DC 1500A DC/AC
V DC, V AC 1000V DC/AC
Résistance, Capacitance, Fréquence, Test de Diode	250V DC/AC
Température Type K 30V DC, 24V AC

Maximale

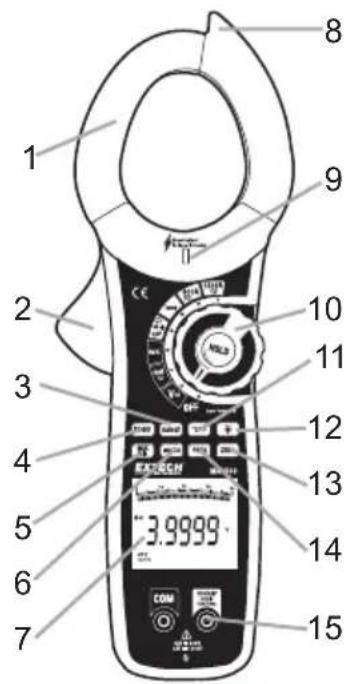

Description du compteur

1. Vince ampèremétrique
2. Gachette d'ouverture de la pince
3. Bouton RANGE
4. Bouton MODE
5. Bouton MAX/MIN
6. Bouton INRUSH
7. Ecran LCD retro-éclairé
8. Détecteur de tension sans contact
9. Voyant LED NCV
10. Commutateur de fonction et bouton HOLD
11. Bouton de sélection ^ C / ^ F
12. Bouton de rétro-éclairage
13. Bouton ZERO
14. Bouton PEAK
15. Prises d'entrée du multimètre

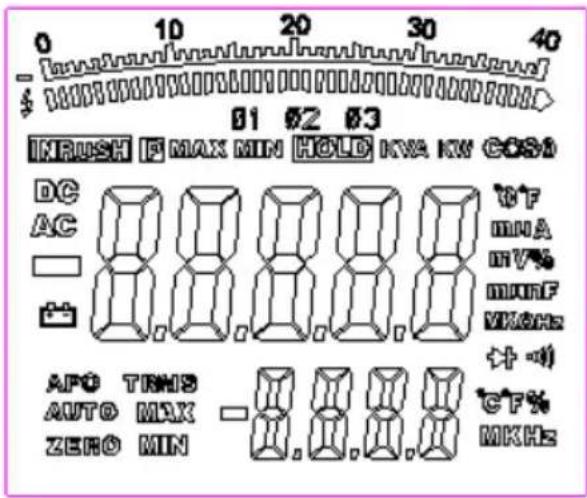

Description des icônes d'affichage

HOLD Retention de Données

APO Mise hors tension automatique

AUTO Amplitude automatique

P Maintien de la valeur de crete

DC Courant continu

AC Courant alternatif

MAX Mesure Maximale

MIN Mesure Minimale

ZERO Mise à zéro DCA ou CAP

mV ou V Millivolts ou Volts (tension)

Ω Ohms (Résistance)

A Ampères (Courant)

F Farad (Capacitance)

° F et ° C Unités Fahrenheit et Celsius (Température)

n, m, μ, M, k Préfixes des unités de mesure : nano, milli, micro, mega, et kilo

Test de continuité

Test de diode

NOTES : Lisez et assimilez tous les Avertissements de ce mode d'emploi avant d'utiliser ce compteur. Régalez le sélecteur de fonctions sur OFF quand le compteur reste inutilisé.

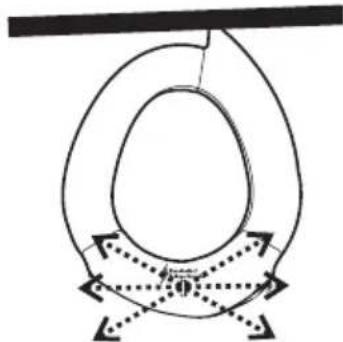

Détecteur de voltage sans contact

ATTENTION : Risque d'Electrocution. Avant utilisation, testez toujours le Détecteur de Voltage sur un circuit actif familier pour vérifier son bon fonctionnement.

1. Mettez le sélecteur de Fonction sur une position de mesure au besoin.
2. Mettez l'extrémité de la sonde de détection sur le conducteur à tester.
3. Si un voltage alternatif est présent, le voyant du détecteur NCV s'allumera avec une lumière rouge stable.

NOTE : Les conducteurs dans les câbles électriques sont souvent emmêlés. Pour de meilleurs résultats, déplacez l'extrémité de la sonde sur la longueur du câble tout près du conducteur.

NOTE: Le détecteur est conçu avec une très grande sensibilité. L'électricité statique ou d'autres sources d'énergie peuvent le biaiser de façon aléatoire. Cela est normal.

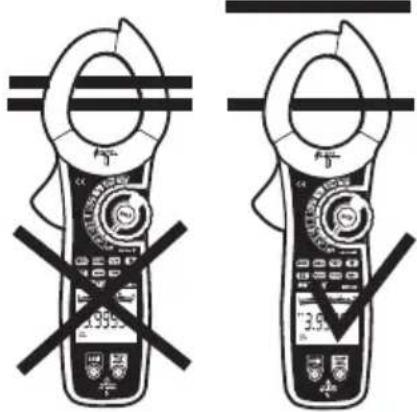

Mesures de courant ac/dc

ATTENTION: Débranchez les têtes de test avant de faire les mesures avec la pince.

1. Faites tourner le sélecteur de Fonction en position 1500A AC/DC.
2. Appuyez sur le bouton MODE pour sélectionner le Voltage AC ou DC.
3. Appuyez sur la gachette pour ouvrir la pince. Enserrez complètement un seul conducteur.
4. Lisez la valeur de courant sur l'écran.
5. Si la valeur est inférieure à 400A, faites tourner le sélecteur de fonction en position 400A AC/DC pour améliorer la résolution.

Réinitialisation DCA

La fonction REL supprime les valeurs de compensation et améliore la précision des mesures de courant continu. Pour réinitialiser, CHOISSEZ ADC et, sans conducteur dans la pince, appuyez sur le bouton REL. L'écran indiquera zéro. La valeur de compensation est enregistrée et supprimée de toutes les mesures.

Fréquence

Lorsque ACA est sélectionné, la mesure de la fréquence peut être visualisée sur l'affichage inférieur.

Mesures de voltage ac/dc

ATTENTION: Ne mesurez pas de voltages si un moteur est en train d'être allumé ou éteint sur le circuit. De brusques montées de courant pourraient endommager le compteur.

1. Mettez le sélecteur de fonction en position V
2. Appuyez sur le bouton MODE pour sélectionner le Voltage AC ou DC.
3. Insérez la fiche banane de tête de test noire sur la jack COM négatif. Insérez la fiche banane de tête de test rouge sur le jack V positif.
4. Mettez en contact l'extrémité de la sonde de test noire avec le côté négatif du circuit. Mettez en contact l'extrémité de la sonde de test rouge avec le côté positif du circuit.
5. Lisez la valeur de voltage sur l'écran.

Fréquence

Lorsque ACV est sélectionné, la mesure de la fréquence peut être visualisée sur l'affichage inférieur.

Mesures de résistance

Note: Mettez l'appareil à tester hors tension avant de faire des mesures de résistance.

1. Régalez le sélecteur de fonction sur la position .
2. Insérez la fiche banane de tête de test noire sur la jack COM négatif. Insérez la fiche banane de tête de test rouge sur le jack V positif.
3. Mettez en contact l'extrémité de la sonde de test noire avec le côté négatif du circuit. Mettez en contact l'extrémité de la sonde de test rouge avec le côté positif du circuit.
4. Lisez la valeur de résistance sur l'écran.

Test de continuité

1. Positionnez le commutateur de fonctions sur Ω.
2. Insérez le fil d'essai noir de la fiche banane dans la prise négative COM. Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
3. Appuyez sur le bouton MODE pour sélectionner (continuité).
4. Placez les pointes de la sonde d'essai sur le circuit ou sur le composant testé.
5. Un son retentira si la résistance est inférieure au seuil de continuité.

Test de diode

1. Positionnez le commutateur de fonctions sur
2. Insérez le fil d'essai noir de la fiche banane dans la prise négative COM. Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
3. Appuyez sur le bouton MODE pour sélectionner (diode).
4. Placez les pointes de la sonde d'essai sur la diode ou sur la junction de semi-conducteur testée. Notez la lecture.
5. Inversez les polarités des fils d'essai en inversant les fils rouges et noirs. Notez cette lecture.
6. La diode ou jonction peut être évaluée comme suit :
7. La diode est bonne si une lecture affiche une valeur (généralement entre 0,400 et 01,800 V) et l'autre affiche OL.
8. Si les deux lectures affichent OL, le dispositif est ouvert.
9. Si les deux lectures sont très faibles ou indiquent 0, le dispositif est court-circuité.

ATTENTION : Pour éviter les électrocutions, déchargez le condensateur avant de mesurer.

1. Tournez le sélecteur de fonction sur la position de capacitance CAP.
2. Insérez le fil d'essai noir de la fiche banane dans la prise négative COM. Insérez le fil d'essai rouge de la fiche banane dans la prise positive +F.
3. Appuyez sur le bouton MODE pour sélectionner les mesures de capacité ( F)
4. Mettez en contact l'extrémité de la sonde de test noire sur un côté du circuit. Mettez en contact l'extrémité de la sonde de test rouge sur l'autre côté du circuit.
5. Lisez la valeur de capacitance sur l'écran.

Note: Pour de grandes valeurs de capacitance, plusieurs secondes peuvent s'écouler avant que la mesure affichée se stabilise.

Remarque: La fonction de mise à zéro élimine la capacité parasite du fil d'essai pour améliorer la précision des mesures de capacité de faible valeur. Appuyez sur le bouton ZERO. L'écran se remettra à zéro. La valeur de décalage est à présent enregistrée et soustraite de toutes les mesures.

Mesures de fréquence et de rapport cyclique

1. Tournez le sélecteur de fonction sur la position Hz
2. Insérez le fil d'essai noir de la fiche banane dans la prise négative COM. Insérez le fil d'essai rouge de la fiche banane dans la prise positive Hz.
3. Placez la pointe de sonde d'essay noire sur un côté de l'appareil. Placez la pointe de sonde d'essay rouge sur l'autre côté de l'appareil.
4. Lisez la valeur de fréquence sur le grand affichage supérieur. Lisez le facteur de marche sur le petit affichage inférieur.

Mesures de température type k

1. Tournez le sélecteur de fonction sur la position Temp.
2. Appuyez sur le bouton ^ / ^ pour sélectionner ^ ou ^.
3. Insérez la sonde de type K dans les prises COM et TEMP au moyen de la minifiche de l'adaptateur de la fiche banane fournie. Assurez-vous que les bornes positive et négative sont correctement connectées.
4. Connectez la ou les pointes de la sonde de température à l'objet à tester.
5. Lisez les valeurs de température sur l'écran.

Note : Au cas d'une entrée ouverte ou d'un dépassement d'amplitude de température, le compteur affichera « - - - - ».

Rétention de données

Pour geler les mesures affichées sur l'écran, appuyez sur le bouton HOLD. Quand ce mode est activé, l'icône HOLD apparait sur l'écran. Appuyez de nouveau sur le bouton HOLD pour revenir en mode d'utilisation normal.

1. Appuyez sur le bouton MAX/MIN pour activer le mode d'enregistrement MAX/MIN. L'icone d'affichage « MAX » apparaitra. Le compteur commencera à enregistrer et afficher la valeur maximum mesurée.
2. Appuyez sur le bouton MAX/MIN et « MIN » s'affichera. L'appareil affichera la mesure de valeur minimale pendant la session d'enregistrement.
3. Appuyez sur le bouton MAX/MIN et « MAX MIN » s'affichera. L'appareil affichera la lecture actuelle, mais continuera à mettre jour et à enregistrer les lectures max et min.
4. Pour sortir du mode MAX/MIN, appuyez sur le bouton MAX/MIN et maintenez-le enfoncé pendant 2 secondes.

Maintien de la valeur de crête

Lorsque ACA ou ACV est sélectionné, une pression sur le bouton PEAK permet d'activer le circuit de capture de crête. L'appareil capturera et affichera les valeurs de crête maximum et minimum de la forme d'onde.

Courant d'applé

Lorsque ACA est sélectionné, appuyez sur le bouton INRUSH pour activer le circuit de capture du courant d'appl. « - - - - » s'affichera sur l'écran. Tout régime transitoire, durant une durée de 110 à 120 milliseconds, au cours du démarrage du moteur s'affichera sur l'écran.

Gamme

En modes Tension, Résistance, Capacité, Fréquence ou A, l'appareil sélectionne automatiquement la gamme de mesures la plus adaptée aux mesures que vous allez prendre. Quant aux cas de mesure qui nécessitent une sélection manuelle de la gamme, effectuez les opérations suivantes :

1. Appuyez sur le bouton RANGE (Amplitude), l'icone « AUTO » disparaît.
2. Appuyez sur le bouton RANGE pour passer entre les amplitudes disponibles. Observez le point décimal et les unités proposées jusqu'à ce qu'une amplitude préférée soit affichée.
3. Pour sortir du mode d'Amplitude Manuelle et revenir en Amplitude Automatique, appuyez sur le bouton RANGE et maintenez-le enfoncé pendant 2 secondes.

Rétro-éclairage LCD

L'écran LCD est équipé d'un rétro-éclairage pour en faciliter la visualisation, notamment dans des zones de faible luminosité. Appuyez sur pourmettre en marche le rétro-éclairage et pour l'arrêter.

Mise hors tension automatique avec désactivation

Afin de préserver la vie de la batterie, l'appareil se mettra hors tension automatiquement au bout de 30 minutes environ. Pour remettre l'appareil sous tension, positionnez le commutateur de fonctions sur OFF, puis sur la fonction de votre choix.

Pour désactiver le mode de mise hors tension automatique :

1. À partir de la position OFF, maintenez le bouton MODE enfoncé et tournez le commutateur FUNCTION pour le positionner sur une fonction de mesure.
2. RPO d s'affichera sur I'ecran
3. Relâchez le bouton MODE
4. La mise hors tension automatique est à présent désactivée (son icône est éteinte) et sera réinitialisée lorsque le commutateur de fonctions sera remis sur la position OFF.

Indication de pile épuisée

Quand l'icône "----" apparaît sur l'écran, la pile doit être rapidement remplacée. Reportez-vous à la procédure de remplacement de pile dans le chapitre Entretien.

Entretien

ATTENTION : Pour éviter les électrocutions, débranchez le compteur de tout circuit, enlevez les têtes de test des terminaisons d'entrées, et éteignez le compteur avant d'ouvrir le boîtier. N'utilisez pas le compteur avec le boîtier ouvert.

Nettoyage et rangement

Frottez de temps en temps le boîtier avec un chiffon humide et un détergent doux; n'utilisez pas de solvants abrasifs. Si le compteur reste inutilisé pendant 60 jours ou plus, enlevez la pile et rangez-la séparation.

Remplacement de pile

1. Enlevez les vis à têtes cruciformes maintenant le couvercle à pile à l'arrière.
2. Ouvrez le compartiment à pile.
3. Remplacez la pile 9V.
4. Remettez en place le couvercle du compartiment à pile.
5. Vous, comme l'utilisateur final, êtes légalement la limite (l'ordonnance de Pile d'UE) de retourner toutes les piles utilisées, la disposition dans les ordures de ménage est interdite! Vous pouvez remettre vos piles utilisées/les accumulateurs aux guichets de retrait des paquets dans votre communauté ou où que vos piles/les accumulateurs sont vendus!

Disposition : Suivre les conditions légales valides dans le respect de la disposition de l'appareil à la fin de son cycle de vie

Fonction	Gamme et	résolution	Précision(% de la lecture)
	400.00 ADC ± (2 % + 30 chiffres) Courant DC
	1500.0 ADC ± (2,5 % + 30 chiffres)
Courant ACTrue RMS (50 à 60 Hz)	400.00 AAC	± (2,8% + 30 chiffres)
	1500.0 AAC
	Toutes les gâmes de tension AC sont spécifiées de 5 à 100 % de la gamme
Tension DC	400.00 mVDC ± (0,1 % + 5 chiffres)
	4.0000 VDC	± (0,1 % + 4 chiffres)
	40.000 VDC
	400.00 VDC
	1000.0 VDC ± (0,5 % + 4 chiffres)
Tension ACTrue RMS (50 à 1000 Hz)	400.00 mVAC ±(0,8 % + 40 chiffres) (50/60 Hz)
	4.0000 VAC	± (1 % + 30 chiffres)
	40.000 VAC
	400.00 VAC
	750.0 VAC
	Toutes les gâmes de tension AC sont spécifiées de 5 à 100 % de la gamme
Résistance	400.00 Ω ± (0,5 % + 9 chiffres)
	4.0000 kΩ	± (1 % + 4 chiffres)
	40.000 kΩ
	400.00 kΩ
	4.0000 MΩ ± (2,0 % + 10 chiffres)
	40.000 MΩ ± (3,0 % + 10 chiffres)
Capacité	400.00 nF	± (3,5 % de la lecture + 40 chiffres)
	4000.0 nF	± (3,5 % de la lecture + 10 chiffres)
	40.00.μF
	400.0.μF
	4.000 mF	± (5 % de la lecture + 10 chiffres)
	20.00 mF
	40.00 mF Non spécifié
Fréquence	40.000 Hz	± (0,3 % de la lecture + 2 chiffres)
	400.00 Hz
	4.0000 kHz
	40.000 kHz
	400.00 kHz
	4.0000MHz
	40.000MHz
	Sensibilité : 0,8 V rms min. @ 20 à 80 % du cycle d'utilisation et <100 kHz ; 5 Vrms min @20 à 80 % du cycle d'utilisation et > 100 kHz.
Cycle de service	10.0 to 95.0%	± (1 % dc la lecture + 2 chiffres)
	Largeur de pulsation : 100 μs - 100 ms, Fréquence : 10 Hz à 100 kHz
Temp(type K)	-100.0 to 1000.0°C	± (1 % de la lecture + 2,5 °C)
	-148.0 to 1832.0°F	± (1 % de la lecture + 4,5 °F)
	(précision de la sonde non comprise)

Spécifications générales

Écran Écran LCD rétro-éclairé 6000 nombres

Test de continuité Seuil: 25 à 60 Ω; Courant d'essai < 0,5 mA

Test de Diode Test courant de 0.9mA caractéristique;

Voltage de circuit ouvert : 2.8VDC

Indication de pile épuisée L'icone de pile est affichée

Indication de dépassement de seuil 'OL' est affichée

Taux de rafraîchissement 2 mesures par seconde, nominales

Détection de crêtes >1 ms

Capteur à thermocouple Thermocouple de type K requis

Impédance d'entrée 10MΩ (VDC et VAC)

Bande passante AC 50 à 400Hz (AAC et VAC)

Réponse AC Valeur efficace (AAC ou VAC)

Facteur de Crête 3.0 dans les amplitudes 400A, 1.4 dans les amplitudes 1000A (50/60Hz et 5% à 100% de l'amplitude)

Température d'Utilisation 5°C to 40°C (41^ to 104^)

Température de Stockage -20°C à 60°C (-4°F à 140°F)

Humidité d'Utilisation Max 80% jusqu'à 31°C (87°F) décroissant linéairement jusqu'à 50% à 40°C (104°F)

Humidité de Rangement <80%

Une (1) Pile 9V (NEDA 1604)

Mise hors tension automatique. Après environ 30 minutes.

Dimensions & Poids 294x105x47mm (11.57x4.13x1.85") ; 536g (18.9 oz)

Sécurité Pour utilisation en intérieur et en respect des conditions de double isolation pour IEC1010-1

(2001): EN61010-1 (2001) Catégorie de Survoltage IV 600V et Catégorie III 1000V, Niveau de Pollution 2.

Certifications CE

Copyright © 2011 Extech Instruments Corporation (une société FLIR)

Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.

www.extech.com
