Type de produit	Thermostat sans fil
Marque	Salus
Modèle	RT510SR
Dimensions (émetteur)	86 x 86 x 30 mm
Poids (émetteur)	150 g
Alimentation émetteur	2 piles AA (1,5 V)
Alimentation relais	230 V AC
Fréquence de communication	868 MHz
Plage de température	5 °C à 35 °C
Affichage	LCD rétroéclairé
Fonctions principales	Mode antigel, mode boost, mode vacances, contournement temporaire/permanent, programmation 5/2 jours ou jour par jour
Régulation	TPI (proportionnel intégral) ou Span (écart)
Compatibilité	Relais intelligent SR868
Utilisation	Intérieur uniquement
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Maintenir au sec ; conforme aux normes EMC, LVD, RED et RoHS
Pièces détachées et réparabilité	Produit scellé, aucune pièce réparable par l'utilisateur
Informations générales	Pré-appairé en usine si acheté en pack ; déclaration de conformité disponible sur www.saluslegal.com

FOIRE AUX QUESTIONS - RT510SR Salus

Comment appairer le thermostat RT510SR avec le relais SR868 ?

Mettez le relais en mode appairage (la LED clignote en rouge) en appuyant sur le bouton d'appairage. Ensuite, sur le thermostat, appuyez sur le bouton d'appairage pendant 3 secondes. La LED du relais s'allume en rouge fixe une fois l'appairage réussi.

Que faire si le thermostat perd la connexion avec le relais ?

Si la connexion est perdue, le relais passe en mode sans échec après 30 minutes. Vous devez refaire la procédure d'appairage.

Comment régler l'heure et la date ?

Appuyez sur le bouton Set, puis utilisez les boutons + et - pour ajuster l'heure. Répétez les mêmes étapes pour la date. Appuyez sur Set pour revenir à l'écran principal.

Qu'est-ce que le mode Boost ?

Le mode Boost augmente temporairement la température de consigne au maximum pour chauffer rapidement. Appuyez sur le bouton Boost pour l'activer ou le quitter.

Comment activer le mode vacances ?

Appuyez sur le bouton Mode pendant 3 secondes pour entrer dans le mode vacances. Le thermostat maintiendra une température réduite pendant votre absence.

Quelle est la différence entre TPI et Span ?

En mode TPI (Proportionnel Intégral), vous pouvez choisir entre 6 CPH (cycles par heure, confort bas) ou 9 CPH (confort élevé). En mode Span, la régulation est basée sur un écart de température fixe de ±0,25 °C.

Comment remplacer les piles de l'émetteur ?

L'émetteur utilise 2 piles AA. Ouvrez le compartiment à piles à l'arrière, remplacez les piles usagées par des neuves. L'icône de pile faible s'affiche sur l'écran LCD.

Que signifient les LED du relais SR868 ?

LED rouge fixe : relais éteint ; rouge clignotant : mode appairage ; vert fixe : relais activé ; vert clignotant 2 fois : écriture du code d'appairage ; rouge/vert alterné : perte de connexion.

Puis-je programmer le thermostat pour différents jours ?

Oui, dans le mode installateur (paramètre d04), vous pouvez choisir entre un programme 5/2 jours (semaine/week-end) ou 7 jours (24h). Utilisez les réglages de programme pour définir les plages horaires.

Comment réinitialiser le thermostat ?

Il n'y a pas de bouton de réinitialisation dédié. Vous pouvez retirer les piles, attendre 10 secondes, puis les remettre. Les réglages d'usine par défaut seront restaurés.

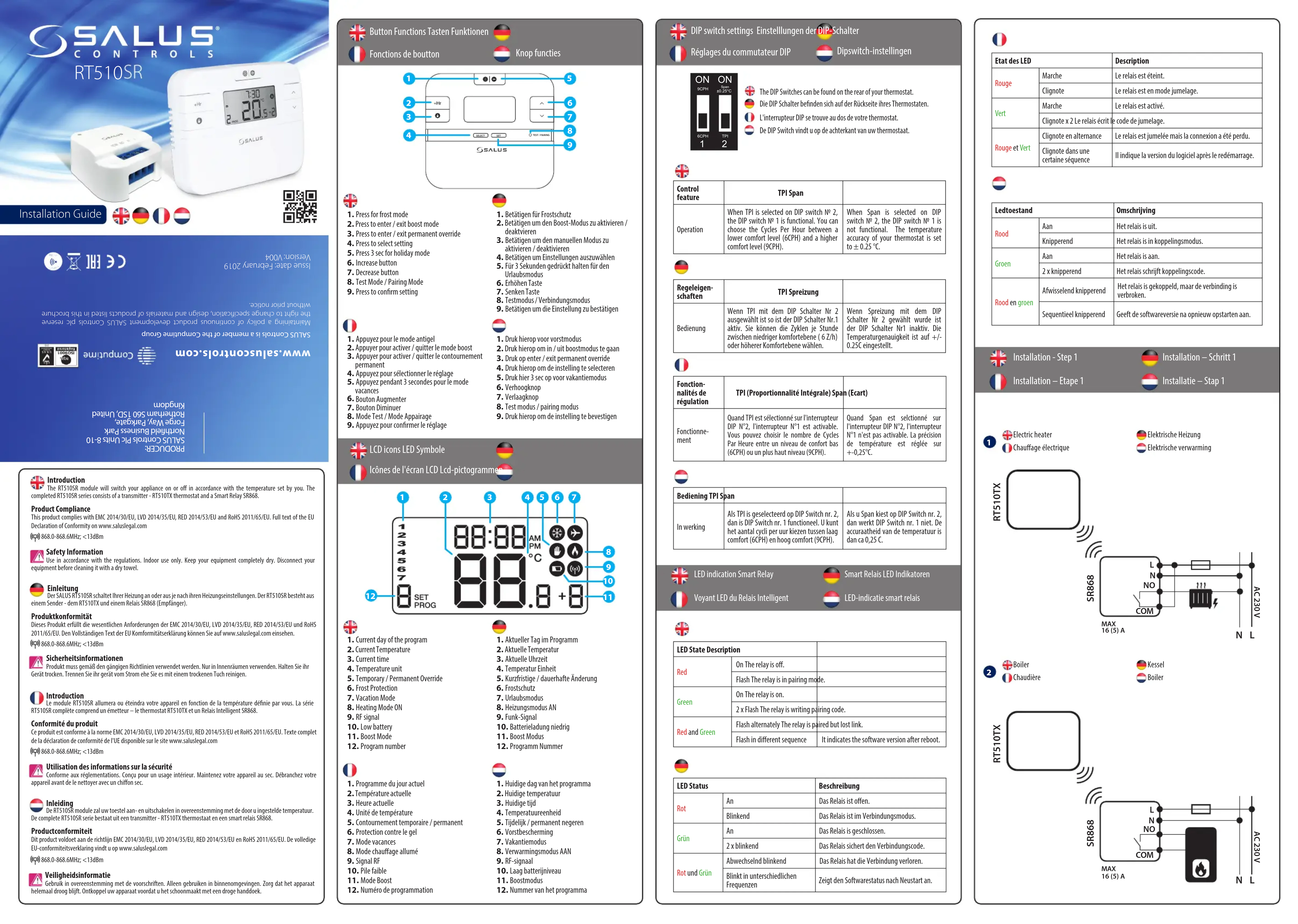

MODE D'EMPLOI RT510SR Salus

Le module RT510SR allumera ou éteindra votre appareil en fonction de la température définie par vous. La série RT510SR complète comprend un émetteur – le thermostat RT510TX et un Relais Intelligent SR868.

Conformité du produit

Ce produit est conforme à la norme EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU et RoHS 2011/65/EU. Texte complet de la déclaration de conformité de l'UE disponible sur le site www.saluslegal.com

(091) 868.0-868.6MHz; <13dBm

Utilisation des informations sur la sécurité

Conforme aux réglementations. Conçu pour un usage intérieur. Maintenez votre appareil au sec. Débranchez votre appareil avant de le nettoyer avec un chiffon sec.

Fonctions de bouton

Knop functies

1. Appuyez pour le mode antigel
2. Appuyer pour activer / quitter le mode boost
3. Appuyer pour activer / quitter le contournement permanent
4. Appuyez pour sélectionner le réglage
5. Appuyez pendant 3 secondes pour le mode vacances
6. Bouton Augmenter
7. Bouton Diminuer
8. Mode Test / Mode Appairage
9. Appuyez pour confirmer le séglane

Icônes de l'écran LCD Lcd-pictogramme

D 1. Programme du jour actuel 2. Température actuelle 3. Heure actuelle 4. Unité de température 5. Contournement temporaire / permanent 6. Protection contre le gel 7. Mode vacances 8. Mode chauffage allumé 9. Signal RF 10. Pile faible 11. Mode Boost 12. Numéro de programmation

Réglages du commutateur DIP

DIP-Schalter

Dipswitch-instellingen

Fonctionnalités de régulation	TPI (Proportionnalité Intégrale) Span (Ecart)
Fonctionnement	Quand TPI est sélectionné sur l'interrupteur DIP N°2, l'interrupteur N°1 est activable. Vous pouvez choisir le nombre de Cycles Par Heure entre un niveau de confort bas (6CPH) ou un plus haut niveau (9CPH).	Quand Span est sélectionné sur l'interrupteur DIP N°2, l'interrupteur N°1 n'est pas activable. La précision de température est réglée sur +0,25^ .

Voyant LED du Relais Intelligent

Smart Relais LED Indicateurs

LED-indicateurs smart relais

Etat des LED		Description
Rouge	Marche	Le relais est éteint.
	Clignote	Le relais est en mode jumelage.
Vert	Marche	Le relais est activé.
	Clignote x 2 Le relais écrit le code de jumelage.
Rouge et Vert	Clignote en alternance	Le relais est jumelée mais la connexion a été perdu.
	Clignote dans une certaine séquence	Il indique la version du logiciel après le redémarrage.

Chauffage électrique

Le thermostat et le relais intelligent sont pré-jumelés en usine s'ils sont achetés sous forme de paquet. Sinon, suivez le processus de jumelage du thermostat.

Processus d'appariement

Koppelingsproces

Si vous souhaitez ajouter plusieurs relais, mettez tous les relais en mode de jumelage, y compris ceux déjà jumelés, et démarrez le processus de jumelage. Le voyant clignote en rouge lorsque le relais est en mode de jumelage.

Mettez le thermostat en mode de jumelage en appuyant sur le bouton de jumelage pendant 3 secondes. Une fois le relais intelligent associé au thermostat, le voyant reste allumé en rouge.

Tester le processus d'appariement

Si le thermostat perd la connexion avec le Relais Intelligent, celui-ci passe en mode sans échec après 30 minutes.

Réglage de l'heure et de la date

Suivez les mêmes étapes pour le réglage de la date. Appuyez sur « Set » (Réglage) pour retourner à l'écran principal.

Neutralisation temporaire

[Non-Text]

ez sur « Set » (Réglage,

Neutralisation temporaire

Désactivation permanente

Neutralisation permanente

Setting programs

Réglages des programmes

Vous pouvez créer des programmes personnalisés pour votre contrôleur. Vous avez le choix entre les programmes 5-2 jours ou jour par jour en utilisant le paramètre d04 dans le mode installateur.

dxx Fonction		Paramètre Valeur par		défaut
d01	Affichage de la température par incrément	0,1 ou 0,5 °C		0,5 °C
d02 Écart de température		± 3,0 °C	0,0 °C
d03 Point de consigne antigel		5,0 - 17,0 °C 5,0 °C
d04 Selection de programme		5/2 ou 24H (7d)	52d
