Caractéristiques	Détails
Type de produit	Routeur Wi-Fi 6
Norme Wi-Fi	Wi-Fi 6 (802.11ax)
Vitesse maximale	Jusqu'à 6600 Mbps
Bande de fréquence	2.4 GHz et 5 GHz
Ports Ethernet	4 ports Gigabit LAN, 1 port WAN
Technologie MU-MIMO	Oui
Beamforming	Oui
Fonctionnalités de sécurité	WPA3, pare-feu intégré, protection contre les attaques DDoS
Application mobile	Synology Router Manager (SRM)
Gestion des utilisateurs	Contrôle parental, gestion des invités
Maintenance	Mises à jour automatiques du firmware
Dimensions	250 x 250 x 60 mm
Poids	1.2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - RT6600ax SYNOLOGY

Comment réinitialiser mon routeur SYNOLOGY RT6600ax ?

Pour réinitialiser votre routeur SYNOLOGY RT6600ax, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera les paramètres d'usine.

Comment changer le mot de passe Wi-Fi de mon SYNOLOGY RT6600ax ?

Connectez-vous à l'interface de gestion du routeur via votre navigateur en entrant l'adresse IP du routeur. Allez dans 'Paramètres sans fil', puis modifiez le mot de passe dans la section 'Sécurité Wi-Fi'.

Que faire si je ne peux pas accéder à l'interface de gestion du routeur ?

Vérifiez que votre appareil est correctement connecté au routeur. Assurez-vous que vous utilisez la bonne adresse IP, généralement http://192.168.1.1 ou http://router.synology.com. Si le problème persiste, redémarrez le routeur.

Comment mettre à jour le firmware de mon SYNOLOGY RT6600ax ?

Connectez-vous à l'interface de gestion du routeur, allez dans 'Système', puis 'Mise à jour du firmware'. Suivez les instructions pour télécharger et installer la dernière version du firmware.

Comment configurer un VPN sur mon SYNOLOGY RT6600ax ?

Accédez à l'interface de gestion, puis allez dans 'VPN'. Sélectionnez 'Créer un profil VPN', choisissez le type de connexion souhaité et suivez les instructions pour entrer les informations requises.

Mon routeur SYNOLOGY RT6600ax ne détecte pas Internet, que faire ?

Vérifiez que le câble Ethernet est correctement branché et que votre connexion Internet fonctionne. Essayez de redémarrer le routeur et vérifiez les paramètres de connexion dans l'interface de gestion.

Comment activer le contrôle parental sur le SYNOLOGY RT6600ax ?

Connectez-vous à l'interface de gestion, allez dans 'Contrôle parental', puis activez les règles que vous souhaitez appliquer. Vous pouvez définir des horaires et des restrictions d'accès pour les appareils connectés.

Comment configurer un réseau invité sur mon SYNOLOGY RT6600ax ?

Dans l'interface de gestion, allez dans 'Paramètres sans fil', puis sélectionnez 'Réseau invité'. Activez l'option et configurez le nom et le mot de passe du réseau invité selon vos préférences.

Pourquoi mon SYNOLOGY RT6600ax surchauffe-t-il ?

Assurez-vous que le routeur est placé dans un endroit bien ventilé. Évitez de le couvrir ou de le placer à proximité d'autres appareils qui génèrent de la chaleur. Si la surchauffe persiste, contactez le support technique.

Comment vérifier les appareils connectés à mon SYNOLOGY RT6600ax ?

Connectez-vous à l'interface de gestion, allez dans 'État du réseau', puis 'Appareils connectés'. Vous y trouverez la liste de tous les appareils actuellement connectés à votre réseau.

MODE D'EMPLOI RT6600ax SYNOLOGY

Guide d'installation matérielle

Chapitre 1: avant de commencer

Contenu du colis 3

Vue d'ensemble du Synology RT6600ax 4

Tableau des voyants LED 5

Spécifications matérielles 6

Consignes de sécurité 7

Chapitre 2: installation matérielle

Réglage des antennes 8

Positionnement de votre RT6600ax 8

Connexion au RT6600ax.9

Montage du RT6600ax 10

Configuration de SRM (Synology Router Manager) 11

Avant de commencer

Nous vous remercions d'avoir acheté un produit Synology. Avant d'installer votre nouvelle unité d'extension, veuillez vérifier le contenu du colis afin de vous assurer que vous avez reçu les éléments ci-dessous. Veillez également à lire attentivement les instructions de sécurité pour éviter de vous blesser ou d'endommager toute unité d'extension.

Remarque : toutes les images ci-dessous sont fournies uniquement à des fins d'illustration et peuvent différer du produit réel.

Contenu du colis

1 unité principale 1 adaptateur secteur CA

Cable LAN RJ-45 x 1

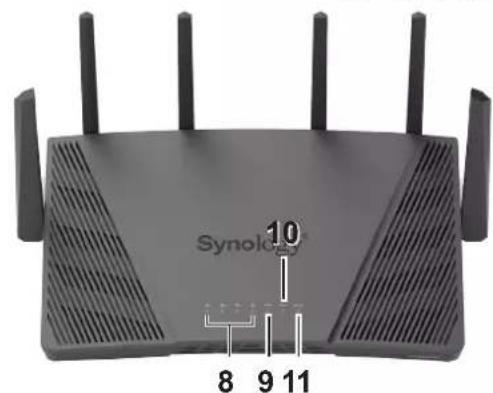

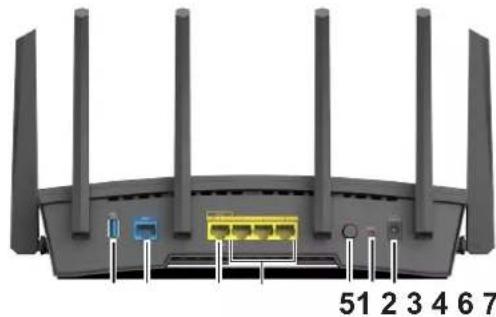

Vue d'ensemble du synology RT6600AX

N°	Nom de l'objet Emplacement	Description	Description
1	Port USB 3.2 Gen 1 (type A)	Panneau arrêté	Connectez ici un disque externe, une imprimante USB ou d'autres types de péripériques USB.
2	Port WAN		Connectez un cable reseau depuis le modem de l'ISP sur ce port pour étabir une connexion WAN.
3	Port LAN/WAN 2,5G		1. Connectez un cable reseau depuis le modem de l'ISP sur ce port pour étabir une connexion WAN.2. Connectez les cables reseau sur ces ports pour étabir une connexion LAN.
4	Port LAN		Connectez les cables reseau sur ces ports pour étabir une connexion LAN.
5	Bouton d'alimentation		etter en marche/arrêteur le Synology Router.
6	Bouton RESET		Appuyez de manière prolongée pendant quatre secondes (redémarrage à chaud) ou pendant 10 secondes (redémarrage à froid).
7	Port d'alimentation	Connectez l'adaptateur secteur CA ici.
8	Voyant LAN	Panneau avant	Affiche l'état de la connexion LAN.
9	Voyant WAN		Affiche l'état de la connexion WAN.
10	Voyant Wi-Fi		Affiche l'état de la connexion Wi-Fi.
11	Voyant STATUS		Affiche l'état du système.
12	Bouton WPS	Panneau de droite	Appuyez pour démarrer WPS.
13	Bouton Wi-Fi		Appuyez dessus pendant trois secondes pour activer/désactiver le réseau Wi-Fi.

Tableau des voyants LED

Voyant LED Couleur	État Description
Témoin d'état	Vert	Statique Allume
		Clignotant Le système est prét
	Orange	Statique	Démarrage/redémarrage/redémarrage à froid du système
		Clignotant Réseau	Mesh déconnecté
	Vert/Orange Clignotant Recherche du péripérique en cours
	Éteint Arrêté
Wi-Fi	Vert	Statique Wi-Fi actif
		Clignotant Connexion WPS
	Éteint Pas de Wi-Fi
WAN	Vert	Statique	Réseau connecté
		Clignotant	Transmission de données en cours
	Éteint		Réseau déconnecté
LAN 1	Vert	Statique	Connexion Gigabit/2,5G
		Clignotant	Transmission de données Gigabit/2,5G en cours
	Orange	Statique	Connexion 10/100 Mbit/s
		Clignotant	Transmission de données en cours à une vitesse de 10/100 Mbit/s
	Éteint		Aucun réseau
LAN 2-4	Vert	Statique	Connexion Gigabit
		Clignotant	Transmission de données Gigabit en cours
	Orange	Statique	Connexion 10/100 Mbit/s
		Clignotant	Transmission de données en cours à une vitesse de 10/100 Mbit/s
	Éteint		Aucun réseau

Spécifications matérielles

Élément RT6600ax
Ports externes 1 USB	3.2 Gen 1 (type A)
Port WAN	• 1 Gigabit WAN • 1 WAN Gigabit et 1 WAN 2,5G (double WAN)
Ports LAN	• 3 LAN Gigabit et 1 LAN 2,5G • 3 LAN Gigabit (double WAN)
Taille (H x l x P) (mm) 175 x 320 x 200 (antennes en position verticale)
Poids (kg) 1,6 kg
Clients pris en charge (pour la gestion de SRM)	• Windows 7 et versions ultérieures • macOS 10.12 et versions ultérieures
Systèmes de fichiers Externe : EXT4, EXT3, FAT, NTFS, HFS+
Normes sans fil	• 2,4 GHz : 802.11 b/g/n/ax • 5 GHz : 802.11 a/n/ac/ax
Plage de fréquences de fonctionnement	• 802.11ax (2,4 GHz) : jusqu'à 600 Mbit/s • 802.11ax (5 GHz-1) : jusqu'à 4 800 Mbit/s • 802.11ax (5 GHz-2) : jusqu'à 1 200 Mbit/s
Modes de fonctionnement sans fil	• Routeur sans fil • AP sans fil (point d'accès)
Sécurité sans fil	• 64/128 bits WEP • Prise en charge de WPS • WPA2-Personal • WPA/WPA2-Personal • WPA2-Enterprise • WPA/WPA2-Enterprise • Opportunistic Wireless Encryption (OWE) • WPA3-Personal • WPA3-Enterprise • WPA2/WPA3-Personal
Antennes	• Dipolaire omnidirectionnelle à gain élevé 2T2R (2,4 GHz / 5 GHz-2) • Dipolaire omnidirectionnelle à gain élevé 4T4R (5 GHz-1)
Boutons et commutateurs •	Alimentation • WPS • Wi-Fi activé/désactivé • Réinitialisation
Versions localisées	• English • Deutsch • Français • Italiano • Espanol • Dansk • Norsk • Svensk • Nederlands • Psçcikn • Polski • Magyar • Português do Brasil • Português Europeu • Türke • Ceský • 日本語 •utschspruit • 繁體中文 •简体中文
Exigences d'environnement	• Tension de ligne : de 100 V à 240 V CA • Fréquence : 50/60 Hz • Température de fonctionnement : de 5 à 40 °C (de 40 à 104 °F) • Température de stockage : de -20 à 60 °C (de -5 à 140 °F) • Humidité relative : 5% à 95% HR

Remarque : les caractéristiques du modèle sont sujettes à modification sans préavis. Consultez le site Web www.synology.com/fr-fr pour connaître les dernières informations.

Consignes de sécurité

Évitez d'exposer le matériel aux rayons directs du soleil et tenez-le éloigné des produits chimiques. Assurez-vous de disposer d'un environnement stable sans changements brusques de température ou d'humidité.

Placez toujours l'unité avec le côte droit dirigé vers le haut.

Tenez l'unité à l'écart des liquides.

Avant de nettoyer, débranchez le cordon d'alimentation. N'utilise pas de produits chimiques ou de nettoyants en aérosol. Essuyez l'unité avec des serviettes en papier humides.

Afin d'éviter toute chute de l'unité, ne la place pas sur des chariots ou des surfaces instables.

Le cordon d'alimentation doit être raccordé à la tension d'alimentation appropriée. Assurez-vous que la tension CA fournie est correcte et stable.

Avertissement, risque d'électrocution. Pourmettre le péripérisque complètement hors tension, assurez-vous que tous les cordons d'alimentation sont débranchés de la source d'alimentation.

Il existe un risque d'explosion si la batterie est replacée par un type de batterie inapproprié. Procédez à la mise au rebut des batteries usagées de façon appropriée.

Le cordon d'alimentation doit être branché sur une prise de terre.

Restez à l'écart du ventilateur en mouvement.

Ce produit doit être installé par du personnel qualifié dans un endroit dont l'accès est restreint (comme des salles d'équipement dédiées, des armoires de service, etc.).

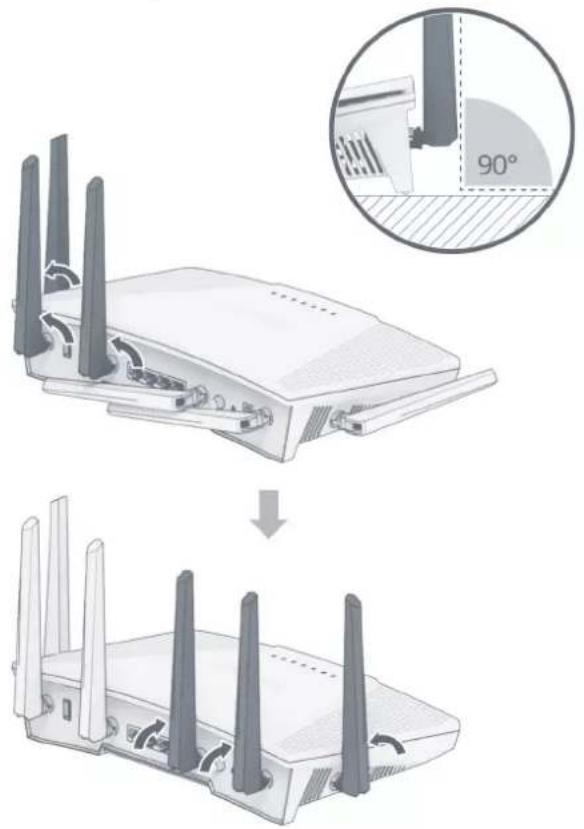

Réglage des antennes

Pour des performances Wi-Fi optimales, inclinez les antennes afin qu'elles forment un angle de 90 degrés par rapport à la surface sur laquelle elles se trouvent.

Positionnement de votre RT6600AX

Pour des performances optimales, il est recommandé de positionner votre RT6600ax comme indiqué ci-dessous :

• Sur une surface stable (par ex., sur une étagère en hauteur) à distance de toute interruption physique possible.
• À proximité de la zone centrale où se trouvent les périphériques client filaires/sans fil et à portée de vue des périphériques sans fil.
• Un endroit où peu de murs et plafonds se trouvent entre le RT6600ax et ses périphériques client.
• À distance de toutes les sources potentielles de signaux électriques, notamment les autres routeurs Wi-Fi, les bases 3G/4G et les fours à micro-ondes.
• À distance de surfaces métalliques (ou en autres matériaux) importantes, notamment les portes métalliques, les panneaux en verre et le béton.

Connexion au RT6600AX

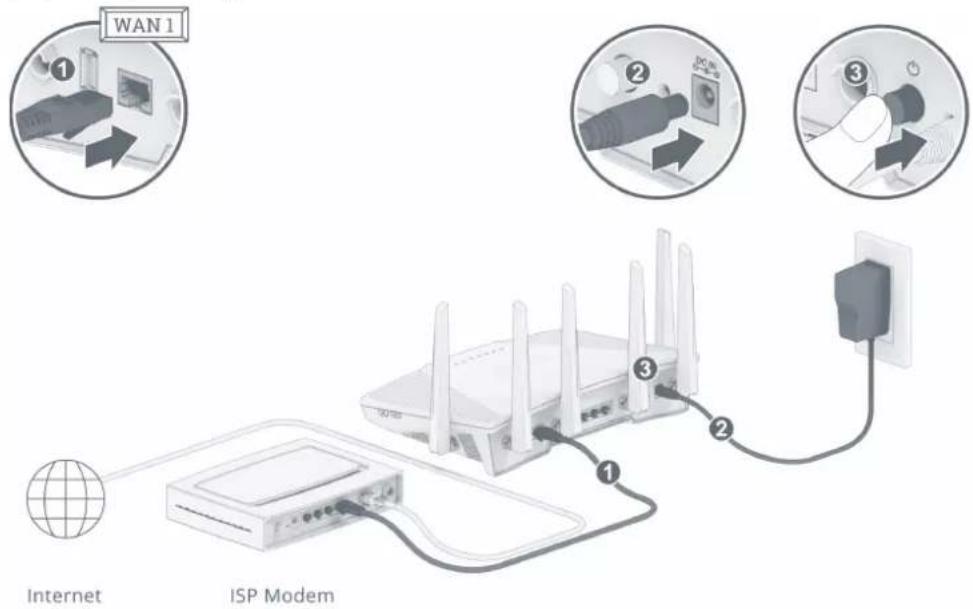

1 Utilisez le câble réseau fourni pour connecter votre RT6600ax (sur le port WAN1) au modem de l'ISP. Connectez une extrémité de l'adaptateur secteur sur le port d'alimentation du RT6600ax, et l'autre extrémité sur une prise secteur. Appuyez sur le bouton d'alimentation pour allumer le RT6600ax. Patientez deux minutes, jusqu'à ce que les voyants STATUS et WAN LED s'allument en vert.

Connectez les périhériques client sans fil à votre RT6600ax. Lorsque le voyant du Wi-Fi passe au vert fixe, le RT6600ax est prêt à se connecter à d'autres périhériques. Utilisez ce périhérique sans fil pour analyser et rejoindre le réseau Wi-Fi créé par votre RT6600ax.

Du dispositif mobile

Google Pin App Store

Identifiants par défaut du réseau Wi-Fi :

• SSID Wi-Fi: Synology_Serial
• Mot de passe: synology

Vous pouvez les modifier lors de la configuration initiale de SRM.

Chapitre 2 : Installation matérielle

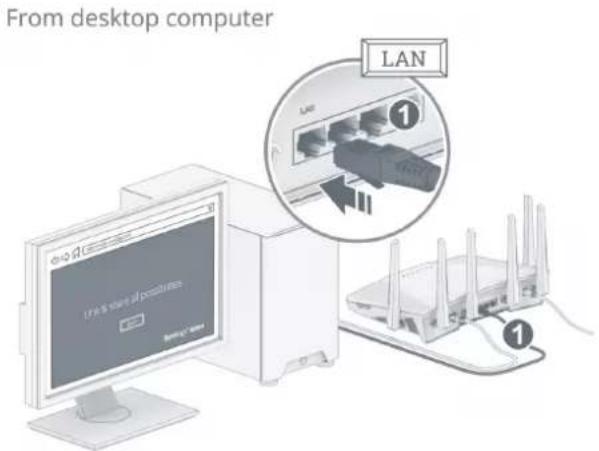

3 Connectez des périphériques client filaires à votre RT6600ax. Utilisez des câbles réseau pour connecter les périphériques aux ports LAN. Les voyants LED du LAN correspondant doivent s'allumer en orange/vert pour indiquer que la connexion est établie.

• N'installez pas l'appareil dans un endroit instable, par exemple sur une table instable ou sur une surface inclinée.
• Ne posez pas d'autre concentrateur ou objet générant de la chaleur sur cette unité.
• Acheminez correctement tous les câbles pour éviter que des personnes ne trébuchent dessus. Assurez-vous que les orifices d'aération du produit ne sont pas obstrués par d'autres équipements ou des murs.
• Utilisez uniquement le câble d'alimentation fourni avec le produit. L'utilisation d'autres câbles d'alimentation peut entraîner des dommages ou un incendie. Utilisez 2 vis (non fournies) aux dimensions indiquées ci-dessous.

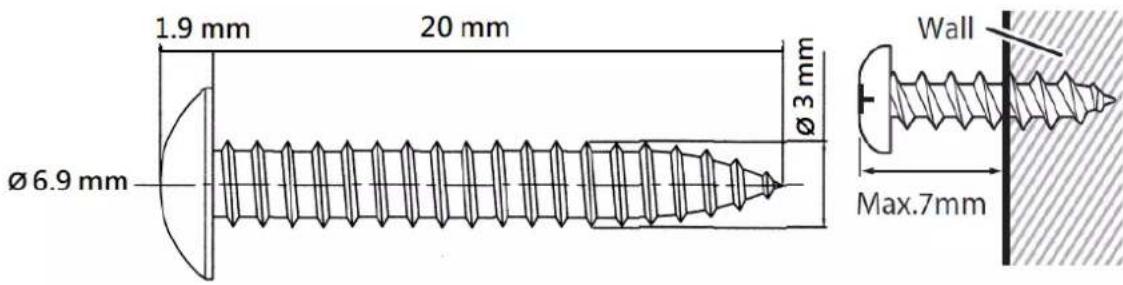

• La tête de la vis doit sortir du mur de 7 mm.

Configuration de SRM (synology router manager)

1 Utilisez un ordinateur ou un périphérique sans fil connecté au réseau local de votre RT6600ax. Si vous utilisez un périphérique sans fil, balayez et rejoignez le réseau Wi-Fi (SSID : Synology_(Serial); Mot de passe : synology). 2 Ouvrez un navigateur Web et saisissez une des URL dans la barre d'adresses :

http://router.synology.com http://192.168.1.1:8000

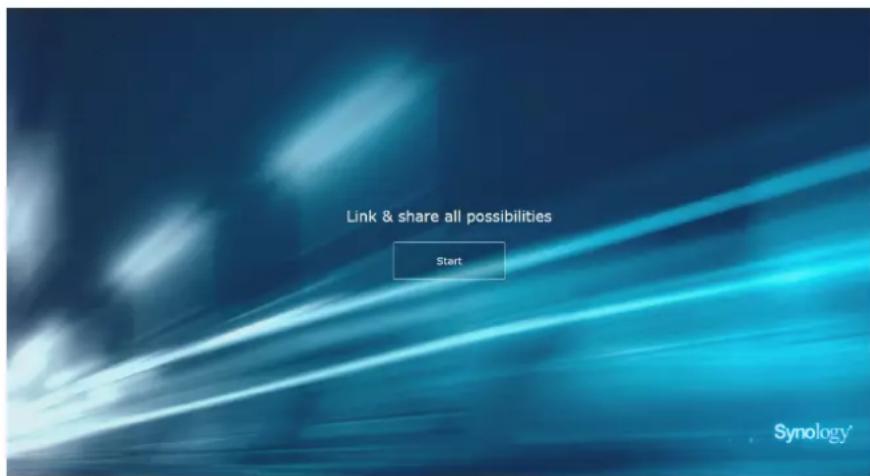

3 Une fois connecté, cliquez sur Démarrer pour lancer l'assistant de configuration de SRM.

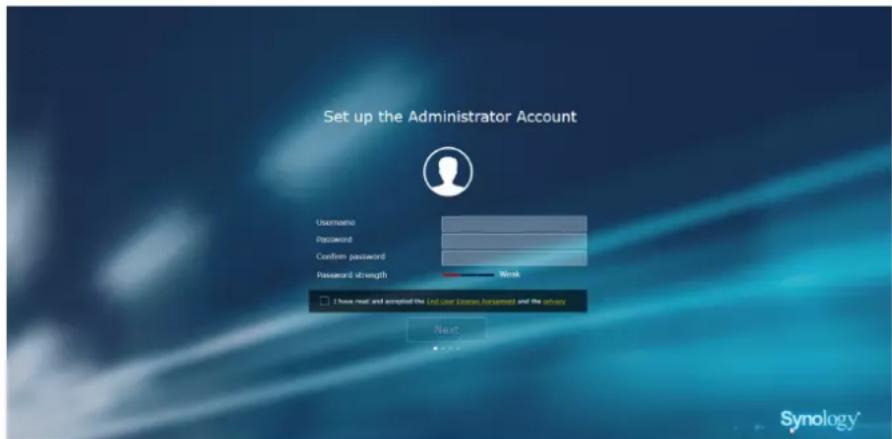

Renseignez les informations pour configurer le compte administrateur. Cliquez sur Suivant pour continuer.

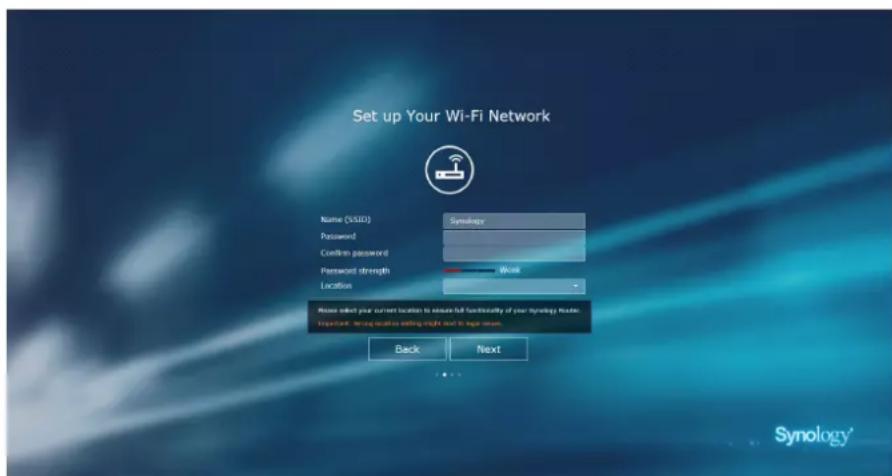

5 Renseignez les informations pour configurer le réseau Wi-Fi. Cliquez sur Suivant pour continuer.

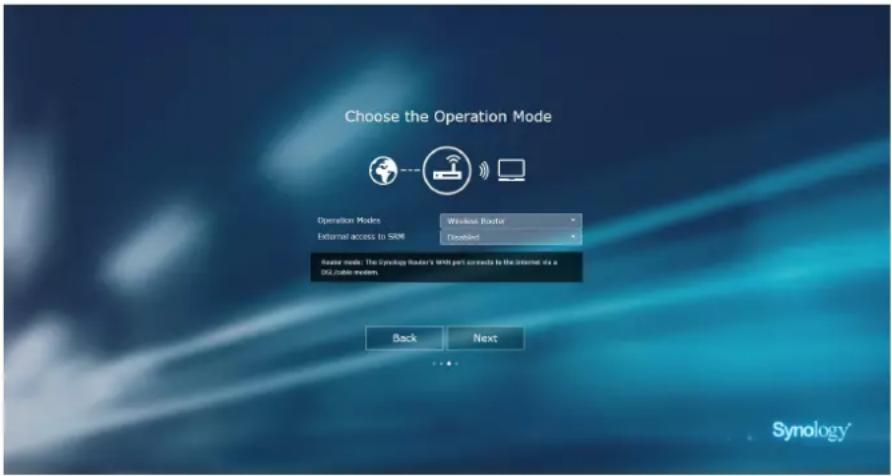

6 Configurez le mode de fonctionnement. Si vous sélectionnez le mode Routeur sans fil, vous pouvez également activer Accès externe à SRM afin d'autoriser uniquement un accès externe à SRM via le port HTTP(S) (par exemple, 8000/8001).

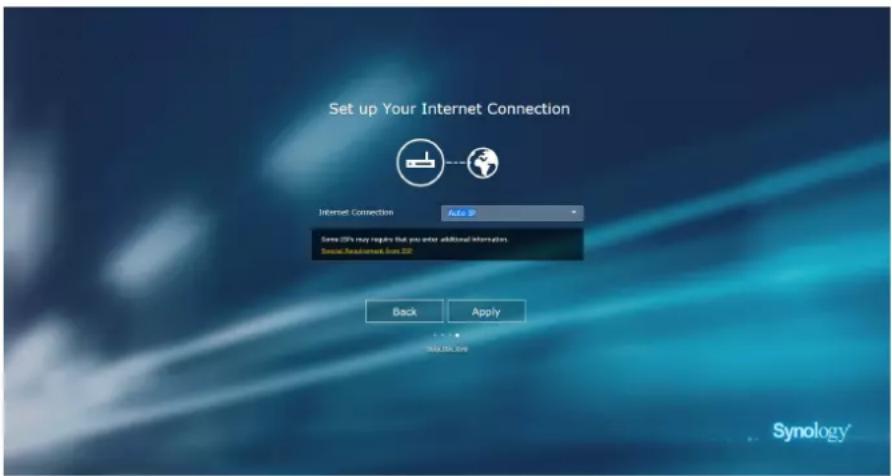

7 Choisissez un type de connexion Internet :

• PPPoE : Choisissez cette option si vous avez obtenu des identifiants PPPoE de l'ISP.
• IP manuelle : CHOISISEZ cette option si vous avez obtenu une adresse IP disponible à utiliser.
• IP automatique : CHOISSEZ cette option si vous utilisez le modem d'un ISP pour une affectation automatique de l'IP.

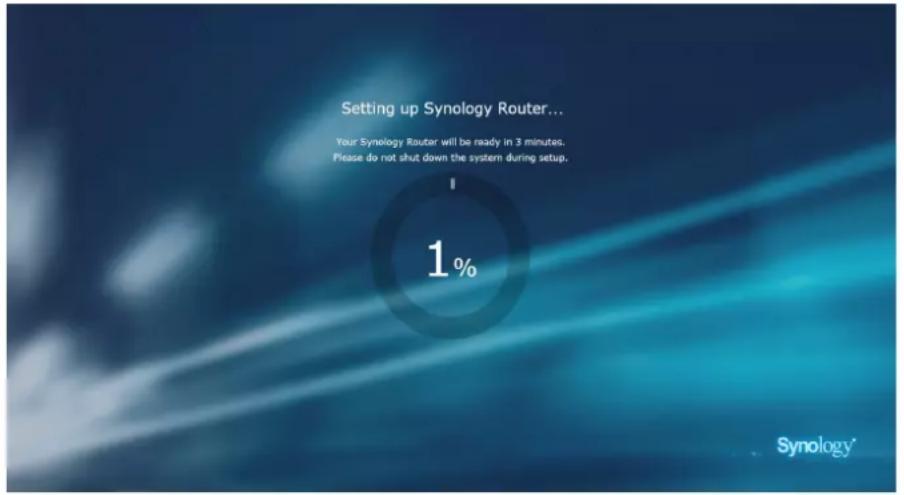

8 L'assistant poursuit la configuration de votre RT6600ax et peut prendre jusqu'à trois minutes pour terminer la configuration.

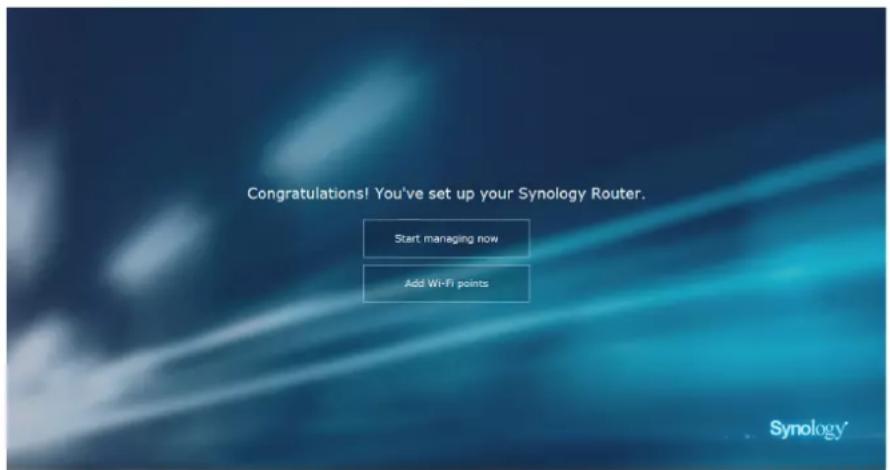

Une fois la configuration terminée, cliquez sur Commencer la gestion maintenant pour profiter de SRM et de ses diverses fonctions.

Remarque :

1. Vous trouvez ci-dessus une démonstration générale des étapes de la configuration de SRM. Ces étapes, ainsi que les options disponibles, peuvent plus ou moins dépendre de votre type de périhérique (par ex., PC ou périhérique sans fil), du type d'accès (LAN, WAN ou LAN sans fil) et du mode de fonctionnement que vous avez choisi (Routeur sans fil ou AP sans fil).
2. Si vous la configuration est effectuée avec un périphérique sans fil, n'oubliez pas de télécharger DS router pour gérer votre RT6600ax depuis n'importe où.

Le present apparéil est conforme aux CNR d'ISED applicables aux apparçels radio exempres de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) le dispositif ne doit pas produit de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Le guide d'utilisation des dispositifs pour réseaux locaux doit inclure des instructions précises sur les restrictions susmentionnées, notamment :

(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux ; (ii) lorsqu'il y a lieu, les types d'antennes (s'il y en a plusieurs), les numéros de modèle de l'antenne et les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p. i. r. e. applicable au masque d'élevation, enoncée à la section 6.2.2.3, doivent être clairement indiqués

Déclaration d'exposition aux radiations:

Cet équipement est conforme aux limites d'exposition aux rayonnements ISED établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à plus de 20 cm entre le radiateur et votre corps.
