SIP5030 - Détecteur de mouvement OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif (PIR) intelligent
Marque	Optex
Modèle	SIP5030
Catégorie	Détecteur de mouvement extérieur
Méthode de détection	Infrarouge passif (PIR) avec six pyroéléments doubles et double blindage conducteur
Zones de détection	50 x 30 m (grand angle) ; portée courte et longue : 80 zones ; zone sous le capteur : 18 zones
Hauteur de montage	2,3 à 4 m
Alimentation	11 - 16 V CC ou 22 - 26 V CA
Consommation électrique	40 mA max. (12 V CC) / 75 mA max. (24 V CA)

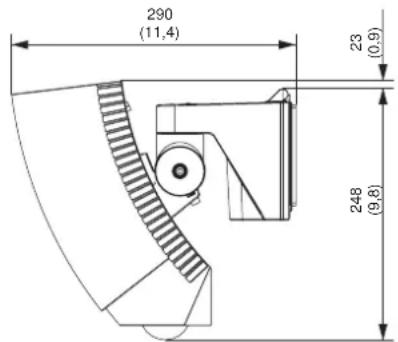

Dimensions (H x L x P)	271 x 102 x 290 mm
Poids	1,6 kg
Indice de protection	IP65 (unité principale), IP55 (châssis)
Température de fonctionnement	-25 à +60 °C (sans chauffage) ; -40 à +60 °C (avec chauffage en option)
Réglages de sensibilité	SH, H, M, L indépendants pour portée longue, courte et zone sous le capteur
Sorties d'alarme	N.C. et N.O. 28 V CC, 0,2 A max. pour portée longue, courte et zone sous le capteur ; sortie anti-sabotage N.C. 28 V CC, 0,1 A max.
Protection anti-sabotage	Anti-rotation (accéléromètre triaxial), anti-masquage (faisceau photoélectrique), détection d'ouverture du cache
Anti-masquage	Détection d'objet placé près de la lentille pendant plus de 20 secondes (sortie dérangement)
Accessoires fournis	Vis, gabarit en papier, clé Allen, joints de masquage, brucelles, plaque de zone, embout en caoutchouc
Boîtier	Polycarbonate renforcé
Période d'alarme	Environ 2 secondes ; intervalle réglable (0/15/30/60 secondes)

FOIRE AUX QUESTIONS - SIP5030 OPTEX

Quelle est la hauteur d'installation recommandée pour le SIP5030 ?

La hauteur d'installation doit être comprise entre 2,3 m et 4 m. Le réglage vertical de l'unité principale doit être effectué à l'aide du guide de réglage angulaire.

Comment câbler le détecteur SIP5030 ?

Le câblage s'effectue sur le bornier situé dans la base. Utilisez des câbles de section adaptée (0,33 à 0,83 mm²). Respectez les schémas de la notice pour les sorties N.C./N.O., l'alimentation, l'anti-sabotage et le dérangement. Assurez-vous que l'appareil est hors tension avant de brancher les câbles.

Comment régler l'angle de détection horizontal et vertical ?

Desserrez la vis de réglage puis faites pivoter l'unité principale horizontalement à l'angle souhaité. Pour le réglage vertical, alignez la flèche de l'unité avec le guide de réglage angulaire. Utilisez le viseur de zone (optionnel) pour affiner le réglage.

Comment masquer une zone de détection indésirable ?

Pour la portée longue, utilisez les joints de masquage fournis sur le miroir. Pour la portée courte, utilisez les plaques de masquage intégrées ou les joints. Consultez les tableaux de zone dans la notice pour identifier les segments à masquer.

Comment modifier la sensibilité de détection ?

La sensibilité se règle via les commutateurs DIP : SH (très haute), H (haute), M (moyenne - réglage usine), L (basse). Trois commutateurs indépendants sont disponibles pour la portée longue, la portée courte et la zone sous le capteur.

Comment régler l'intervalle entre deux alarmes ?

L'intervalle se paramètre via les commutateurs DIP 3 et 4 : 0, 15, 30 ou 60 secondes. Après une alarme, aucune autre alarme ne sera émise pendant la durée définie, ce qui évite les fausses alertes répétitives.

Comment tester le détecteur après installation ?

Utilisez le testeur de mouvement en option (OPM-WT). Branchez-le sur le connecteur dédié, placez le commutateur sur « POWER SUPPLY FROM SENSOR », puis marchez dans la zone de détection. Un signal sonore continu indique une détection. Vous pouvez aussi utiliser les voyants LED rouges sur l'appareil.

Que faire en cas de fausses alarmes ?

Vérifiez que la zone de détection n'inclut pas de sources de chaleur (routes, fenêtres) ou d'objets mobiles (arbres, animaux). Réduisez la sensibilité ou masquez les zones concernées. Passez la logique de détection en mode AND pour réduire les fausses détections.

Comment entretenir le détecteur SIP5030 ?

Nettoyez régulièrement la fenêtre avec un chiffon doux et sec. Vérifiez que les câbles ne sont pas endommagés. Ne jamais réparer ou modifier le produit vous-même. En cas de dysfonctionnement, contactez un professionnel.

Quelles options sont disponibles pour le SIP5030 ?

Les options incluent : testeur de mouvement audio (OPM-WT), viseur de zone (AVF-1), protection soleil/neige (SIP-MIDIHOOD) et unité de chauffage (SIP-HU) pour températures extrêmes.

MODE D'EMPLOI SIP5030 OPTEX

Fonctionnalités

* Système de détection PIR intelligent - Six pyroéléments doubles avec un double blindage conducteur breveté - Détection de la température ambiante et éclairage pour une gestion automatique de la sensibilité - Algorithme de détection avancée * Fonctions anti-vandalisme - Hauteur d'installation max de 4 m (13 ft.) - Dispositif anti-rotation avec un accéléromètre triaxial - Dispositif anti-masquage à faisceau photoélectrique * Sélecteur de sensibilité indépendant pour une portée la zone/courte/longue * Sélecteur de logique de détection * Sélecteur de gamme de détection * Numéro du commutateur de sortie (SIP-100) * Intervalle des alarmes réglable * Logement polycarbonate renforcé * Détecteur intégré de la zone située sous le capteur

Capteur infrarouge passif (PIR) intelligent synthétisé avec zone située sous le capteur de détection

• SIP-5030

• SIP-100

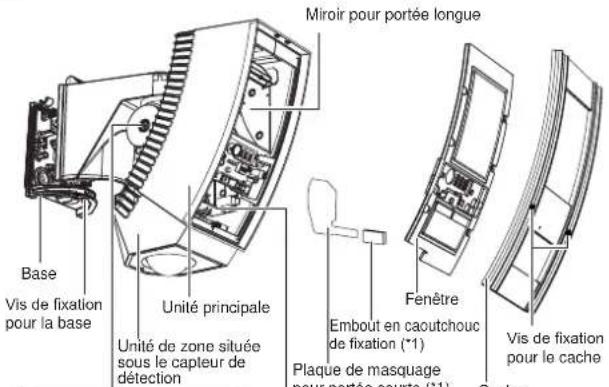

1 Identification de pièces détachées

Miroir pour portée longue Base Vis de fixation pour la base Unité principale Unité de zone située sous le capteur de détection Fenêtre Embout en caoutchouc de fixation (*1) Plaque de masquage pour portée courte (*1) Vis de fixation pour le cache Cache

Vis de réglage

Guide de réglage angulaire

Marquage fléché Vis de fixation

*1: Non utilisé pour le SIP-100.

2 NOTES d'installation et de maintenance

⚠️ Avertissement : Ne jamais réparer ni modifier le produit.

nini

Lors du fonctionnement, le capteur peut être accroché à la base grâce à la boucle métallique en nylon.

ment, le croché bouche

⚠ Attention Sécurisez l'unité principale lors de son installation ou de son entretien. Si vous ne retenez pas l'unité principale lorsque les câbles y sont connectés, celle-ci risque de tomber et vous risquez d'endommager les câbles du connecteur ou la carte de circuit. Assurez-vous que l'appareil est hors tension avant de brancher les câbles.

2-1 Astuces d'installation

Installez le détecteur de manière à capter la majorité du trafic.

3-1 Montage au mur

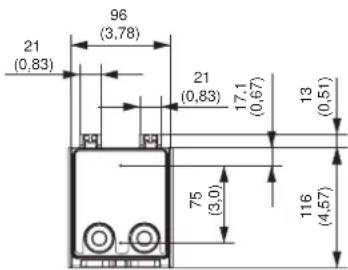

(1) Montez le gabarit en papier (accessoire) au mur et percez un trou de 6 mm de diamètre pour le montage, ainsi qu'un trou de câblage. Insérez le boulon d'ancrage (accessoire) dans le trou de montage de la carte.

800 N. 31 inches 700 mm (24 mm) 800 N. 15 inches 600 N. 12 inches 140mm

La distance entre le sol et la base du gabarit doit être comprise entre 2,3 m (7,6 ft.) et 4 m (13 ft.).

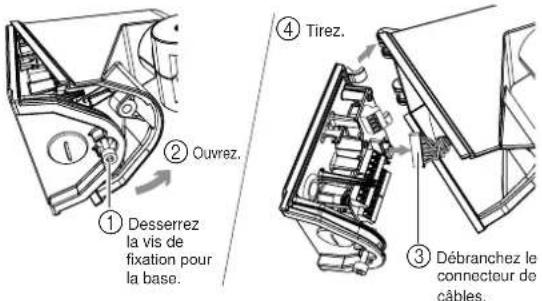

(2) À l'aide d'une clé à six pans, retirez l'unité principale de la base.

① ② Ouvrez. ① Desserrez la vis de fixation pour la base. ④ Tirez. ③ Débranchez le connecteur de câbles.

Forez à travers la douille du trou de câblage, passez le câble dans le trou et fixez la base sur le mur.

(4) Connectez le câble au bornier (voir étape 3-3).

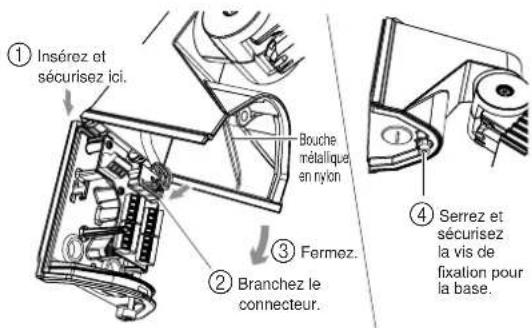

(5) Installez l'unité principale sur la base.

① Insérez et sécurisez ici. Bouche métallique en nylon ③ Fermez. ② Branchez le connecteur. ④ Serrez et sécurisez la vis de fixation pour la base.

Attention

Lors de l'installation de l'unité principale, veillez à ne pas bloquer la bouche métallique en nylon. Veillez également à ne pas coincer vos doigts.

(6) Vérifiez si les divers réglages et opérations sont corrects.

Attention

Le clignotement de la diode photoémettrice rouge, après la mise sous tension de l'appareil, indique que le système est en cours de démarrage. Patientez environ 60 secondes.

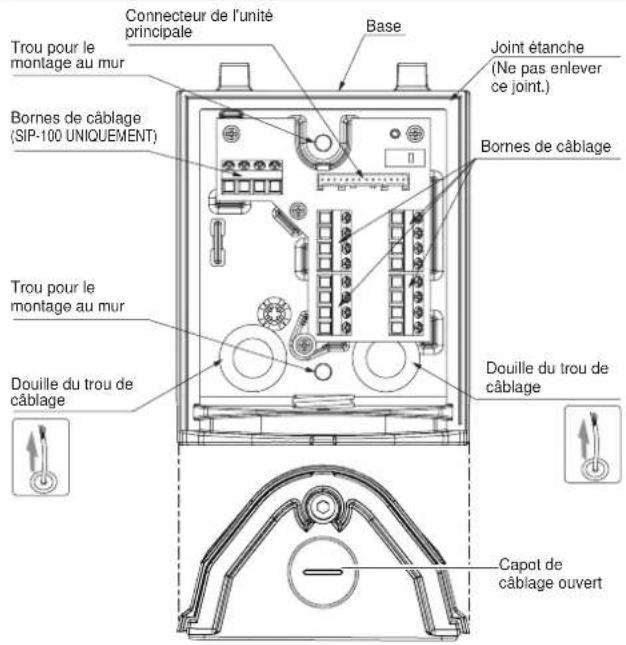

3-2 Vue interne de la base

Connecteur de l'unité principale Base Trou pour le montage au mur Bornes de câblage (SIP-100 UNIQUEMENT) Joint étanche (No pas enlever ce joint.) Bornes de câblage Trou pour le montage au mur Douille du trou de câblage Douille du trou de câblage Capot de câblage ouvert

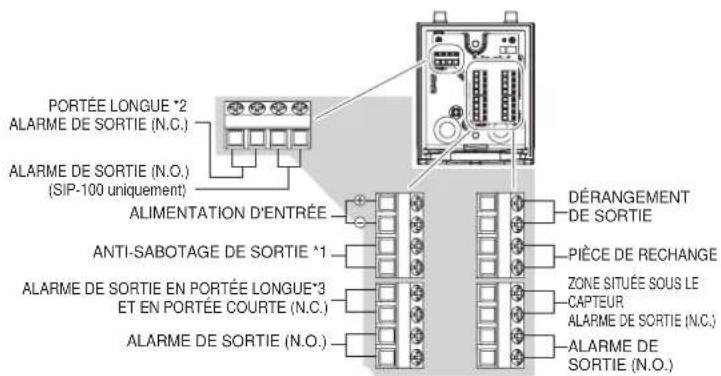

3-3 Câblage

PORTÉE LONGUE *2 ALARME DE SORTIE (N.C.) ALARME DE SORTIE (N.O.) (SIP-100 uniquement) ALIMENTATION D'ENTRÉE ANTI-SABOTAGE DE SORTIE *1 ALARME DE SORTIE EN PORTÉE LONGUE*3 ET EN PORTÉE COURTE (N.C.) ALARME DE SORTIE (N.O.) DÉRANGEMENT DE SORTIE PIÈCE DE RECHANGE ZONE SITUÉE SOUS LE CAPTEUR ALARME DE SORTIE (N.C.) ALARME DE SORTIE (N.O.)

*1 : bornes anti-sabotage à connecter à une boucle de supervision 24/24. *2 : L'ALARME DE SORTIE EN PORTÉE LONGUE, si le NUMÉRO DU COMMUTATEUR DE SORTIE est ON (3) (voir étape 5-3). *3 : Les deux ALARME DE SORTIE EN PORTÉE LONGUE et EN PORTÉE COURTE, si le NUMÉRO DU COMMUTATEUR DE SORTIE est OFF (2). Et uniquement L'ALARME DE SORTIE EN PORTÉE COURTE, si le NUMÉRO DU COMMUTATEUR DE SORTIE est ON (3) (voir étape 5-3).

Nom Fonction
DÉRANGEMENT DE SORTIE	Le dérangement de sortie est utilisé pour un signal anti-masquage. Lorsqu'un objet est placé près de la surface de la lentille au-delà de 20 secondes (environ), le circuit anti-masquage IR est activé et génère un signal d'alarme.
ANTI-SABOTAGE DE SORTIE	Elle est détectée si le cache est ouvert.
	Elle est détectée si l'unité principale est retirée de la base.
	Anti-rotation :Tout endommagement de l'unité principale est détecté.Lorsque le commutateur d'alimentation système est branché alors que le cache est fermé, la position de montage sera déterminée pour l'unité principale et mémorisée après 10 secondes environ. Si l'unité principale est affectée à l'horizontale ou à la verticale et si sa position est modifiée, tout endommagement de l'unité principale est détecté. Cependant, si vous enlevez le cache alors que le système est en marche et si vous le refermez après avoir repositionné l'unité principale, ce nouvel emplacement sera mémorisé après 10 secondes environ.

Les câbles électriques ne doivent pas dépasser les longueurs suivantes.

CÂBLESJAUGE	SIP-5030 SIP-100
	12 V CC	14 V CC 2	4 V CA 12	V CC 14	V CC 24 V	CA
0.33 mm^2 (AWG22)	480(1570)	640(2100)	1370(4490)	410(1350)	550(1800)	1280(4200)
0.52 mm^2 (AWG20)	760(2490)	1010(3310)	2160(7090)	650(2130)	860(2820)	2020(6630)
0.83 mm^2 (AWG18)	1210(3970)	1610(5280)	3450(11320)	1030(3380)	1380(4530)	3220(10560)

m (pieds.)

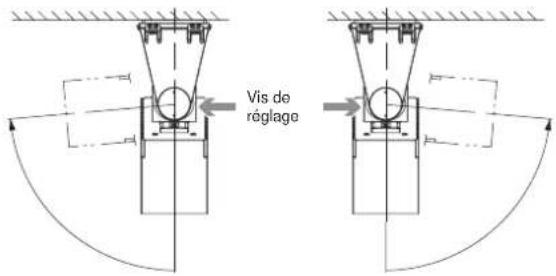

4 Paramètre de la ZONE de détection

Vous pouvez régler la zone de détection de 90 degrés à l'horizontale et de 10 degrés à la verticale. Rectifiez l'angle de détection verticale selon la hauteur de montage du capteur.

Modèles applicabl SIP-5030SIP-100

Pour faire pivoter l'unité principale dans le sens contraire des aiguilles d'une montre, desserrez la vis de réglage à droite. Pour faire pivoter l'unité principale dans le sens des aiguilles d'une montre, desserrez la vis de réglage à gauche. Sinon, vous risquez d'avoir du mal à visser ou d'échouer à serrer la vis de réglage lors de l'installation de l'unité principale.

Vis de réglage

Pour faire pivoter l'unité dans le sens contraire des aiguilles d'une montre. Pour faire pivoter l'unité dans le sens des aiguilles d'une montre.

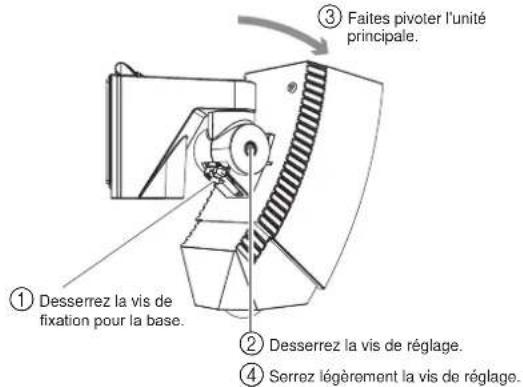

4-1 Paramètre de la ZONE de détection principale

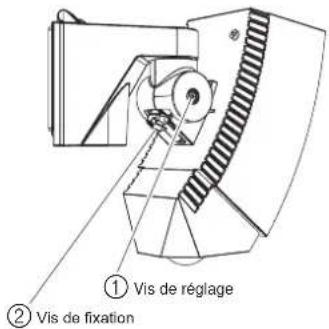

(1) Réglez l'angle de l'unité principale à l'horizontale. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

① Desserrez la vis de fixation pour la base. ② Desserrez la vis de réglage. ③ Faites pivoter l'unité principale. ④ Serrez légèrement la vis de réglage.

(2) Réglez l'angle de l'unité principale à la verticale. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

Alignez la flèche de l'unité principale avec le « guide de réglage angulaire » sur la vis de réglage. En règle générale, l'unité principale est réglée sur la largeur de ce guide.

Une fois installé à une hauteur de 2,3 mètres (7,6 ft.)

Une fois installé à une hauteur de 4 mètres (13 ft.)

Attention

Si le mur de montage est incliné, la flèche de l'unité principale risque de dépasser la limite inférieure ou supérieure du « guide de réglage angulaire ». Vérifiez systématiquement ce point à l'aide du viseur de zone ou du testeur de mouvement. Si la zone de détection est trop haute ou trop basse, un objet en dehors de cette zone risque d'être détecté ou une erreur de détection risque de se produire.

(3) Enlevez le cache.

Croche ①

③ Glissez le cache vers le bas et libérez les crochets.

① Desserrez les deux vis de fixation pour le cache et tirez dessus jusqu'à son arrêt. — Cache

② Tenez les têtes des deux vis de fixation du cache, tirez vers le bas et enlevez la partie inférieure du cache de l'unité principale.

Attention

Le cache est rattaché à l'unité principale par une boucle métallique en nylon pour en éviter toute chute. Ne tirez pas sur le cache avec trop de force.

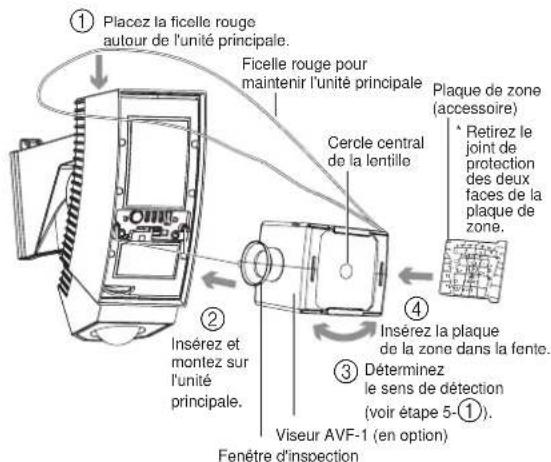

(4) Installez le viseur de zone.

Placez la ficelle rouge autour de l'unité principale. Ficelle rouge pour maintenir l'unité principale Cercle central de la lontille Plaque de zone (accessoire) Retirez le joint de protection des deux faces de la plaque de zone. Insérez et montez sur l'unité principale. Insérez la plaque de la zone dans la fente. Déterminez le sens de détection (voir étape 5-①). Viseur AVF-1 (en option) Fenêtre d'inspection

Astuces de montage

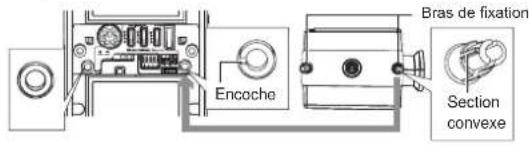

- Placez la partie convexe des bras de fixation du viseur sur les encoches de l'unité principale, avant d'y insérer et d'y installer les bras.

Encoche Bras de fixation Section convexe

• Montez la plaque de zone de sorte qu'une flèche de la section soit face supérieure et que la surface avec les lettres soit visible.
• Insérez la plaque de zone dans les rainures supérieures et inférieures du viseur jusqu'à l'arrêt complet de la plaque par les nervures.

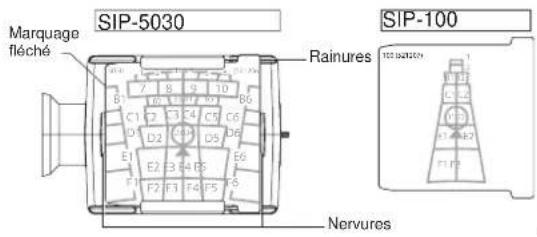

SIP-5030 Marquage fléché Rainures SIP-100 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

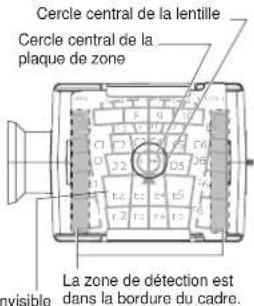

Réglez l'angle de l'unité principale à la verticale et à l'horizontale en observant la zone cible à travers le viseur.

① Pour changer le sens de la fenêtre d'inspection, faites pivoter le viseur de zone à l'horizontale jusqu'à un déclic et arrêt complet.

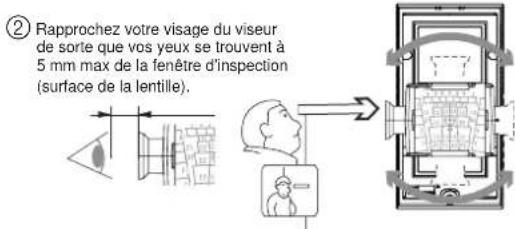

② Rapprochez votre visage du viseur de sorte que vos yeux se trouvent à 5 mm max de la fenêtre d'inspection (surface de la lentille).

③ Localisez le cercle central de la plaque de zone sur le cercle central de la lentille du viseur, puis vérifiez le modèle de la zone de détection sur la plaque de zone et l'image en arrière-plan.

* Chaque lettre figurant sur la plaque de zone correspond à un numéro du miroir (voir étape 8-2). - Vous ne pouvez pas voir les numéros de miroir B1 à F1 et B6 à F6 (illustrés à droite) de la plaque de zone SIP-5030 à travers la fenêtre d'inspection. Vérifiez-les en utilisant le testeur de mouvement.

Cercle central de la lentille Cercle central de la plaque de zone La zone de détection est dans la bordure du cadre. Invisible

Astuces de réglage

Si vous rencontrez ces scénarios, reportez-vous à l'étape 10.

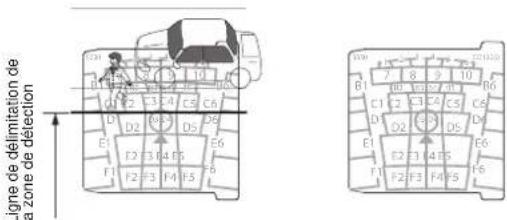

Ligne de délimitation de la zone de détection E1 F1 F2 F3 F4 F5 F6 D1 D2 D3 D4 D5 D6 C1 C2 C3 C4 C5 C6 E1 E2 E3 E4 E5 E6 F1 F2 F3 F4 F5 F6 7 8 9 10 10 11 12 13 14 15 16 B1 C1 D1 E1 F1 F2 F3 F4 F5 F6 7 8 9 10 11 12 13 14 15 16 C1 D2 E2 E3 E4 E5 E6 F1 F2 F3 F4 F5

La zone du capteur s'étend à la rue au cas où une personne marche dans la rue ou conduit une voiture.

Les branches d'un arbre et l'herbe bougent quand il vent.

Attention

• Le viseur de zone est un outil vous permettant de régler la zone de détection.
• Après avoir réglé la zone de détection à l'aide du viseur, vérifiez-la toujours avec le testeur de mouvement.
• Ne regardez jamais directement le soleil à travers le viseur.
• Après avoir utilisé le viseur, mettez-le à l'abri des expositions directes au soleil.

(6) Sécurisez la vis de réglage que vous avez desserrée. (7) Connectez le testeur de mouvement (en option) au capteur et vérifiez l'exactitude de la zone de détection.

Pour alarme de sortie de zone située sous le capteur de détection Pour l'alarme de sortie en portée courte Pour l'alarme de sortie en portée longue À utiliser en position « REDWAVE ALARM OUTPUT » pour confirmer l'alarme de sortie en portée courte et longue. À utiliser en position « REDWALL ». Commutateur d'alimentation

① Lorsque le commutateur d'alimentation est en position « POWER SUPPLY FROM SENSOR » après avoir connecté le câble au connecteur du testeur de mouvement, vous entendrez un signal sonore continu. ② Lorsqu'un piéton pénètre dans la zone de détection pour la première fois, des signaux forts et faibles seront audibles en alternance. ③ Lorsque le corps d'un piéton est détecté dans son intégralité, le signal fort est audible en continu.

4-2 Réglage de la ZONE située sous le capteur de détection

Réglage horizontal de la zone située sous le capteur de détection.

La zone de détection située sous le capteur peut être réglée horizontalement entre -90° et 90°.

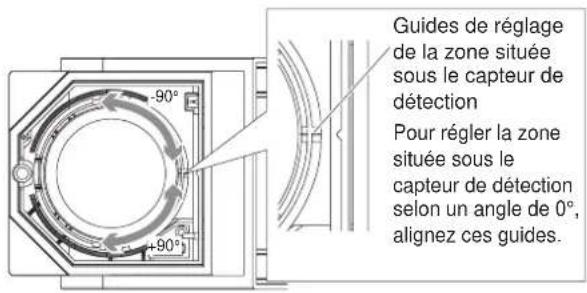

Guides de réglage de la zone située sous le capteur de détection Pour régler la zone située sous le capteur de détection selon un angle de 0°, alignez ces guides.

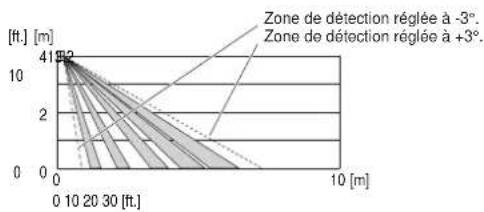

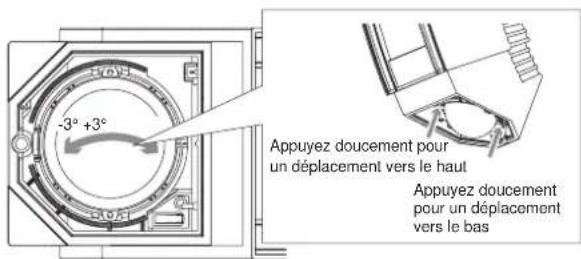

Réglage vertical de la zone située sous le capteur de détection.

La zone de détection de la zone située sous le capteur peut être réglée verticalement entre -3° et 3°.

-3° +3° Appuyez doucement pour un déplacement vers le haut Appuyez doucement pour un déplacement vers le bas

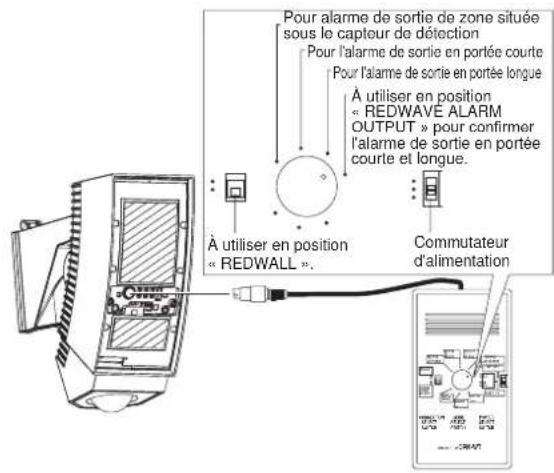

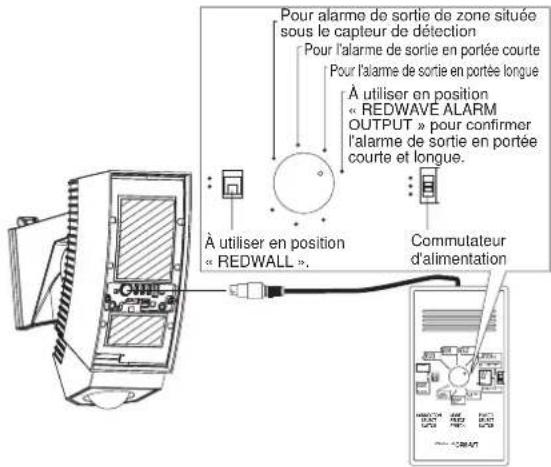

(3) Connectez le testeur de mouvement (en option) au capteur et vérifiez l'exactitude de la zone de détection.

Pour alarme de sortie de zone située sous le capteur de détection Pour l'alarme de sortie en portée courte Pour l'alarme de sortie en portée longue À utiliser en position « REDWAVE ALARM OUTPUT » pour confirmer l'alarme de sortie en portée courte et longue. À utiliser en position « REDWAVE ALARM OUTPUT » pour confirmer l'alarme de sortie en portée courte et longue. Commutateur d'alimentation

① Lorsque le commutateur d'alimentation est en position « POWER SUPPLY FROM SENSOR » après avoir connecté le câble au connecteur du testeur de mouvement, vous entendrez un signal sonore continu. ② Lorsqu'un piéton pénètre dans la zone de détection pour la première fois, des signaux forts et faibles seront audibles en alternance. ③ Lorsque le corps d'un piéton est détecté dans son intégralité, le signal fort est audible en continu.

Attention

Lorsque vous vérifiez la zone de détection, pensez à ne pas recouvrir la zone ombragée de la fenêtre avec le testeur de mouvement ou son câble. Si les faisceaux infrarouges du capteur sont protégés partiellement, la sensibilité de détection s'amenuisera et l'opération de détection risque d'échouer.

Détection difficile d'un objet

1. Définissez le commutateur de logique de détection sur « OR » (voir l'étape 5-2). Si le capteur est OK une fois le test de mouvement terminé, basculez le commutateur de logique en mode « AND ».
2. Réglez le commutateur de sensibilité du capteur (voir étape 5-1).

Pour masquer la zone de détection

Zone de détection	Comment masquer la zone		Référence
	SIP-5030 SIP-100
Portée longue	Montez le joint de masquage (accessoire) sur la surface du miroir de zone.	La portée longue ne peut être masquée.	Étape 7
Portée courte	Utilisez la plaque de masquage (installée sur l'unité principale).	La portée courte ne peut être masquée.	Étape 8-1
	Montez le joint de masquage (accessoire) sur la surface du miroir de zone.		Étape 8-2

• La zone située sous le capteur de détection ne peut être masquée.

Paramètre de fonction

Modèles applicables

SIP-5030 SIP-100

Commutateur de sensibilité de portée longue Connecteur du testeur de mouvement Commutateur de sensibilité de portée courte Commutateur de sensibilité de la zone située sous le capteur de détection Commutateur anti-sabotage Far zone Near area Creap zone 1 : Sèlecteur de logique de détection (AND ou OR) 2 : Paramètre non valide 3,4 : Sèlecteurs de la durée de maintien d'alarmes Indicateur d'opération (Voir l'étape 11.)

Modèles applicables

SIP-5030 SIP-100

Commutateur de sensibilité de portée longue Connecteur du testeur de mouvement Indicateur d'opération (Voir l'étape 11.) 1 : Sélecteur de logique de détection (AND ou OR) 2 : Numéro du commutateur de sortie 3,4 : Sélecteurs de la durée de maintien d'alarmes Commutateur de sensibilité de portée courte Commutateur de sensibilité de la zone située sous le capteur de détection Commutateur anti-sabotage

Commutateur de sensibilité pour les portées courte et longue et la zone située sous le capteur de détection

Modèles applicables

SIP-5030 SIP-100

Vous pouvez modifier indépendamment la sensibilité pour la détection de portée longue, de portée courte et la détection de la zone située sous le capteur de détection.

POSITION SÉLECTEUR	FONCTION
SH	Destiné aux sites nécessitant un niveau de sensibilité supérieur à « H »
H	Destiné aux sites nécessitant un niveau de sensibilité supérieur à « M »
M (Paramètre usine)	Destiné aux applications standard
L	Destiné aux zones hostile et étroite

Commutateur de logique de détection

Commutateur DIP 1

Modèles applicables

SIP-5030 SIP-100

Le capteur de portée courte est constitué de deux dispositifs d'éléments doubles. Il couvre deux types de zones planes, qui utilisent les deux dispositifs à tour de rôle.

POSITION SÉLECTEUR	STATUT	FONCTION
UP	OR(Paramètre usine)	Le capteur émet un signal lorsqu'un objet est détecté dans l'une des deux zones de détection.* Utilisez ce mode lorsque vous réglez la zone de détection. Passez en mode AND après avoir terminé le réglage de la zone de détection.
DWN AND		Utilisez ce mode pour réduire les instances de détection erronée d'objets. Le capteur émet uniquement un signal lorsqu'un objet est détecté dans les deux zones de détection. Si des objets bloquent plusieurs zones de détection, utilisez le mode OR.

Numéro du commutateur de sortie

Commutateur DIP 2

Modèles applicables

SIP-5030 SIP-100

POSITION SÉLECTEUR	STATUT	FONCTION
		SIP-5030	SIP-100
UP	3	Paramètre non valide.	Les trois alarmes, à savoir de portée longue, de portée courte et de zone située sous le capteur de détection sont émises séparément.
DWN(Paramètre usine)	2	Paramètre non valide.	Les deux alarmes, à savoir de portée longue/courte et de zone située sous le capteur de détection sont émises séparément.

Attention

Lorsque vous sortez une alarme de portée longue à l'aide du Numéro du commutateur de sortie, la zone de détection de portée longue dépend de la hauteur d'installation de l'unité principale.

La zone de détection est approximativement de 35-100 m pour une hauteur d'installation de 4 m (13 ft.) et de 20-100 m pour une hauteur d'installation de 2,3 m (7,6 ft.).

Commutateur de l'intervalle des alarmes

Commutateur DIP 3-4

Modèles applicables

SIP-5030 SIP-100

Vous pouvez définir un intervalle (4 fois) pour interrompre le signal d'alarme. Par exemple, si vous définissez cet intervalle sur 30 secondes, aucun signal d'alarme ne sera émis pendant 30 secondes après le premier signal. Si aucun piéton n'est détecté pendant plus de 30 secondes, le système bascule en mode de veille. Plus tard, lorsqu'un piéton est détecté, le signal d'alarme est émis.

POSITION SÉLECTEUR
FONCTION	0 sec(Paramètre usire)	15 sec	30 sec	60 sec

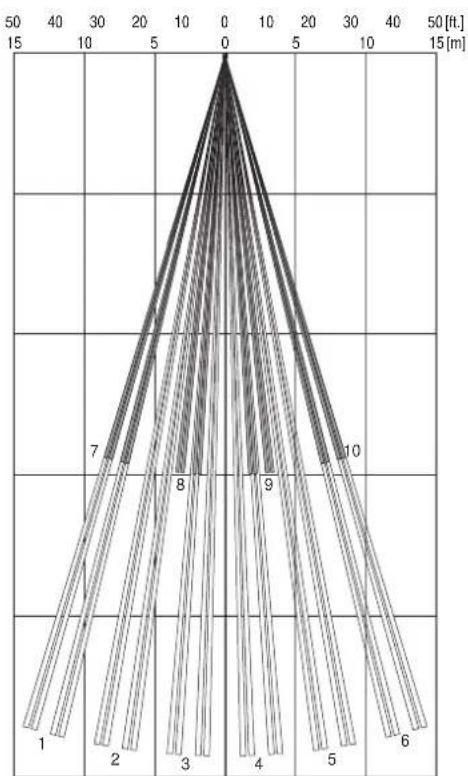

6 ZONE DE DÉTECTION

Lorsque vous sortez une alarme de portée longue à l'aide du Numéro du commutateur de sortie, la zone de détection de portée longue dépend de la hauteur d'installation de l'unité principale.

La zone de détection est approximativement de 35-100 m pour une hauteur d'installation de 4 m (13 ft.) et de 20-100 m pour une hauteur d'installation de 2,3 m (7,6 ft.).

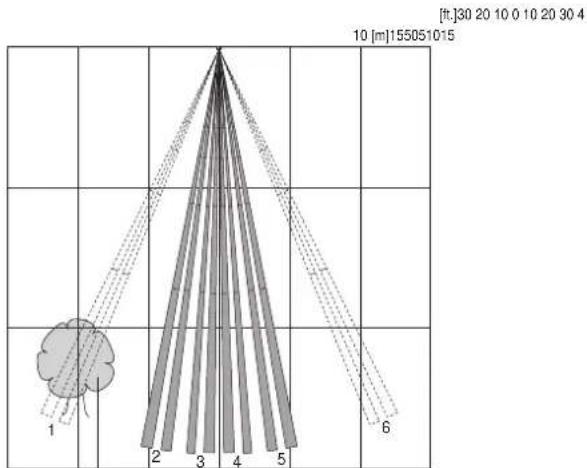

VUE EN PLAN (Hauteur d'installation 4,0 m (13 ft.))

VUE EN PLAN (Hauteur d'installation 2,3 m (7,6 ft.))

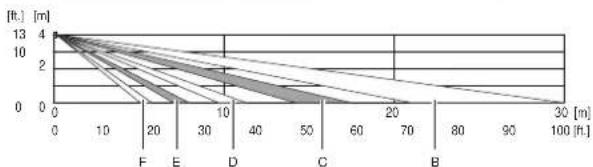

VUE LATÉRALE (Hauteur d'installation 2,3 m (7,6 ft.))

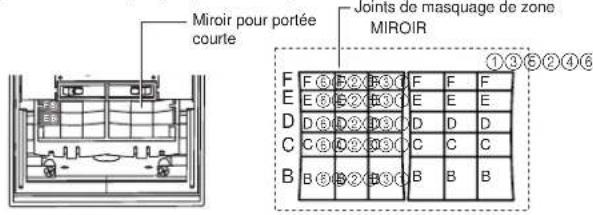

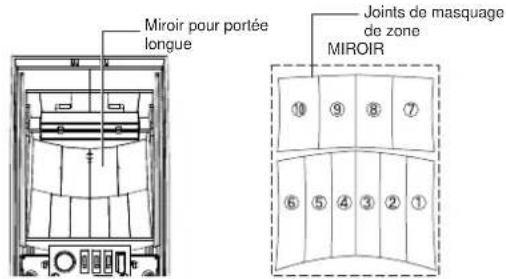

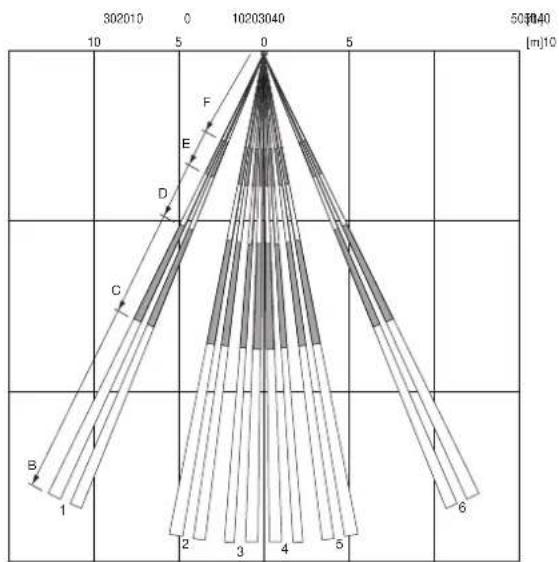

7 Masquage du capteur de portée LONGUE

Modèles

applicables

Attention

• La fenêtre est rattachée à l'unité principale par une bouche métallique en nylon pour en éviter toute chute. Ne tirez pas sur la fenêtre avec trop de force.
• Après avoir masqué les zones de détection, installez la fenêtre et placez l'excédent de la bouche métallique en nylon dans l'unité principale.

Comment enlever la fenêtre

Fenêtre Utilisez la fente ouvrez

Utilisez les brucelles (accessoire), montez soigneusement les joints de masquage (accessoire) sur le miroir de zone longue.

Miroir pour portée longue Joints de masquage de zone MIROIR ⑩ ⑨ ⑧ ⑦ ⑥ ⑤ ④ ③ ② ①

8-1 Masquage des zones de détection à l'aide des plaques de masquage

Modèles

applicables

SIP-5030 SIP-100

Le miroir de portée courte, installé sur l'unité principale, comporte deux plaques de masquage de portée courte; l'une à sa droite et l'autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage.

Attention

Vous pouvez masquer uniquement l'extérieur des zones de détection. Il s'agit des zones 1 et 6. Utilisez les joints de masquage (accessoire), pour masquer les autres zones de détection (voir étape 8-2).

Déballez la plaque de masquage et vérifiez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.

Attachez la plaque de masquage au miroir et sécurisez-la aux nervures.

Nervure 1 2 3 4 5 6

Miroir pour portée courte

Nervure

Insérez l'embout en caoutchouc de fixation pour sécuriser le bouton de la plaque de masquage.

[ft.]30 20 10 0 10 20 30 4 10 [m]155051015 1 2 3 4 5 6

Si des branches d'arbres ou d'autres objets mobiles se trouvent dans le faisceau de détection.

Masquage des zones de détection à l'aide des joints de masquage

Utilisez les brucelles (accessoire), montez soigneusement les joints de masquage (accessoire) sur le miroir de zone courte.

Miroir pour portée courte Joints de masquage de zone MIROIR ①③⑤②④⑥ F F⑤F②②B③C F F E E⑤E②②B③C E E D D⑥D②②B③C D D C C⑤D②②B③C C C B B⑤B②②B③C B B B

302010 0 10203040 501040 [10 5 0 5 F E D C B 1 2 3 4 5 6 [m]10

Procédure de clôture

Modèles

SIP-5030

SIP-100

Après avoir réglé tous les éléments du capteur, sécurisez toutes les vis de réglage que vous avez desserrées. Pour finir, sécurisez les vis de fixation inférieures.

① Vis de réglage ② Vis de fixation

Attention

• Si vous devez régler la zone de détection une nouvelle fois, veillez à desserrer la vis de fixation. Si vous tentez de déplacer l'unité principale sans desserrer la vis de fixation, vous risquez de l'endommager.
• Lorsque vous installez le cache, placez l'excédent de la bouche métallique en nylon dans l'unité principale. Si le câble a été pincé par la fenêtre et le cache, des gouttes de pluie risquent de rentrer dans l'unité principale.

Remarques

Réduisez la taille de la zone de détection de sorte qu'elle exclut les voies publiques.

(1) Vérifiez que la flèche de l'unité principale est réglée sur la largeur du « guide de réglage angulaire » sur la vis de réglage. (2) À l'aide du viseur, assurez-vous que la zone de détection exclut les voies publiques.

(3) Si la zone de détection va au-delà d'une voie publique, corrigez l'angle vertical de l'unité principale. Cependant, veillez à ce que la flèche ne s'éloigne pas trop de la position du « guide de réglage angulaire ».

Si la flèche s'éloigne trop de la position du « guide de réglage angulaire » :

Pour SIP-5030, masquez la zone de détection de portée longue en utilisant le joint de masquage. Vous devrez peut-être masquer également la zone de détection de portée courte dans des conditions d'installation du capteur spécifiques (voir l'étape 8). Pour SIP-100, vous ne pouvez masquer ni pour portée longue ni pour portée courte.

(4) Lorsqu'une personne marche dans la rue ou une voiture roule, vérifiez la zone de détection à l'aide du testeur de mouvement.

Remarques

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

Attention

La zone de détection peut augmenter en cas d'écart important de température entre l'objet mobile et l'arrière-plan.

Une source de chaleur au-delà de la zone de détection risque de se solder par une fausse alarme à cause de la réflexion de chaleur au sol.

Parmi les surfaces de réflexion, on compte notamment l'eau (flaques), les routes mouillées, les surfaces lisses en béton et les routes en asphalte.

Si la source de chaleur est importante et/ou le taux de réflexion est élevé, la distance de détection requise sera plus longue et pourra détecter des objets non nécessaires au-delà de la zone cible. C'est pourquoi nous vous recommandons de sélectionner la position de la portée de détection d'après les conditions au sol du site d'installation.

Remarques

Réglez la zone de détection de sorte qu'elle exclut les branches ou l'herbe bougeant au vent.

Vérifiez que la flèche de l'unité principale est réglée sur la largeur du « guide de réglage angulaire » sur la vis de réglage. À l'aide du viseur, assurez-vous que la zone de détection exclut les branches d'arbres ou l'herbe bougeant au vent. Utilisez le testeur de mouvement pour écouter les variations du niveau sonore en cas d'absence d'activité apparente dans la zone de détection. Réglez la zone de détection de sorte qu'elle n'identifie pas les emplacements non souhaités.

Si le niveau sonore change, une partie de la zone de détection doit être active (par exemple : un objet en mouvement).

(4) Utilisez ce testeur de mouvement et localisez la partie de la zone de détection qui est active. Modifiez la position du commutateur de sélecteur pour le testeur de mouvement et déterminez si la partie active de la zone de détection est de portée courte, longue ou située sous le capteur de détection.

(5) Utilisez le viseur une nouvelle fois pour localiser la zone de détection active.

(6) Masquez la zone de détection active. Pour SIP-5030, masquez la zone de détection de portée longue en utilisant le joint de masquage. Vous devrez peut-être aussi masquer la zone de détection de portée courte à l'aide de la plaque ou du joint de masquage (voir l'étape 8). Pour SIP-100, les zones de portée longue, courte ou situées sous la capteur de détection ne peuvent être masquées. Réglez la zone de détection en fonction de la zone qui ne peut être masquée.

(7) Utilisez le testeur de mouvement une nouvelle fois pour vérifier si le niveau sonore a changé. Si ce niveau n'a pas trop changé, vous pouvez terminer le réglage.

Remarques

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

11 STATUT de la DIODE photoémettrique

Modèles applicables

SIP-5030 SIP-100

Indicateur d'opération de zone située sous le capteur de détection - Diode photoémettrice rouge

Indicateur d'opération de portée longue/courte - Diode photoémettrice rouge

Statut du détecteur	Statut de la diode photoémettrice
Appareil en marche	Clignotement.
En mode de veille	Appareil éteint
En cas de détection (portée courte/longue)	Allumage.
En cas de détection (dans la zone située sous le capteur)	Allumage.

Modèles applicables

SIP-5030 SIP-100

Indicateur d'opération de zone située sous le capteur de détection - Diode photoémettrice rouge

Indicateur d'opération de portée courte - Diode photoémettrice rouge

Indicateur d'opération de portée longue - Diode

photoémettrice rouge

Statut du détecteur	Statut de la diode photoémettrice
Appareil en marche	Clignotement.
En mode de veille	Appareil éteint.
En cas de détection (portée longue)	Allumage.
En cas de détection (portée courte)	Allumage.
En cas de détection (dans la zone située sous le capteur)	Allumage.

12 Spécifications

Modèles applicables

SIP-5030 SIP-100

Modèle SIP-50		30 SIP-100
Mode de détection Infrarouge passif
Zone de détection		50 x 30 m(164 x 100 ft.)large	100 x 3 m(330 x 10 ft.)étroite
Nombre de zones de détection	Portée courte et portée longue	80 zones 24 zones
	Zone située sous le capteur de détection	18 zones
Hauteur de montage 2,3 à 4 m (7,6 à 13 ft.)
Alimentation d'entrée		11 - 16 V CC22 - 26 V CA
Appel de courant		40 mA max. (12 V CC)75 mA max. (24 V CA)	45 mA max. (12 V CC)80 mA max. (24 V CA)
Indicateur	Alarme en portée longue	Diode photoémettrice rouge	Diode photoémettrice rouge
	Alarme en portée courte		Diode photoémettrice rouge
	Alarme de zone située sous le capteur de détection	Diode photoémettrice rouge
Période des alarmes Environ 2 sec
Période de réchauffement		Environ 60 sec
Numéro du commutateur de sortie		—	Commutateur DIP :2 / 3
Période de l'intervalle des alarmes		Éteint / 15 / 30 / 60 sec
Logique de détection AND/OR
Anti-sabotage de sortie		N.C. 28 V CC, 0,1 A max.
Dérangement de sortie		N.C. 28 V CC, 0,2 A max.
Alarme de sortie	Portée longue	N.C.28 V CC, 0,2 A max.N.O.28 V CC, 0,2 A max.	N.C.28 V CC, 0,2 A max.N.O.28 V CC, 0,2 A max.
	Portée courte		N.C.28 V CC, 0,2 A max.N.O.28 V CC, 0,2 A max.
	Zone située sous le capteur de détection	N.C.28 V CC, 0,2 A max.N.O.28 V CC, 0,2 A max.
Sensibilité SH / H / M / L
Température de fonctionnement	Sans unité de chauffage en option	-25 à +60°C (-13 à +140°F.)
	Avec unité de chauffage en option	-40 à +60°C (-40 à +140°F.)
Notation IP		Unité principale : IP65Châssis : IP55
Dimensions(H x L x P)		271 x 102 x 290 mm(10,7 x 4,0 x 11,4 in.)
Poids 1,6 kg (56 oz.)
Accessoires		Vis,gabarit en papier,clé Allen,joint de masquagede zone,brucelles,manueld'instruction,plaque de zone,embout de fixationen caoutchouc	Vis,gabarit en papier,clé Allen,manueld'instruction,plaque de zone

SIP-5030, 100

102 (4,0) 90 (3,6)

290 (11,4) 23 (0,9) 248 (9,8)

21 (0,83) 96 (3,78) 21 (0,83) 17,1 (0,67) 13 (0,51) 75 (3,0) 116 (4,57)

Unité : mm (pouces)

• OPM-WT - Testeur de mouvement audio • AVF-1 - Viseur de zone • SIP-MIDIHOOD - Protection soleil/neige • SIP-HU - Unité de chauffage

Ces unités sont conçues pour détecter le mouvement capable d'activer le système de télévision en circuit fermé. N'étant qu'une partie d'un système de surveillance complet, nous ne pouvons pas être tenus responsables de tout endommagement ou autres conséquences résultant de la mise en service de l'unité.

Les spécifications et le concept peuvent être modifiés sans préavis.

(Certifié ISO 9001) (Certifié ISO 14001)

5-8-12 Ogoto Otsu Shiga 520-0101 JAPON

TEL: [phone] FAX: [phone]

URL: http://www.optex.co.jp/e/

TEL : [phone]

Tech : [phone]

URL: http://www.optexamerica.com

TEL : [phone]

URL: http://www.optex-security.com

TEL : [phone]

URL: http://www.optex-europe.com
