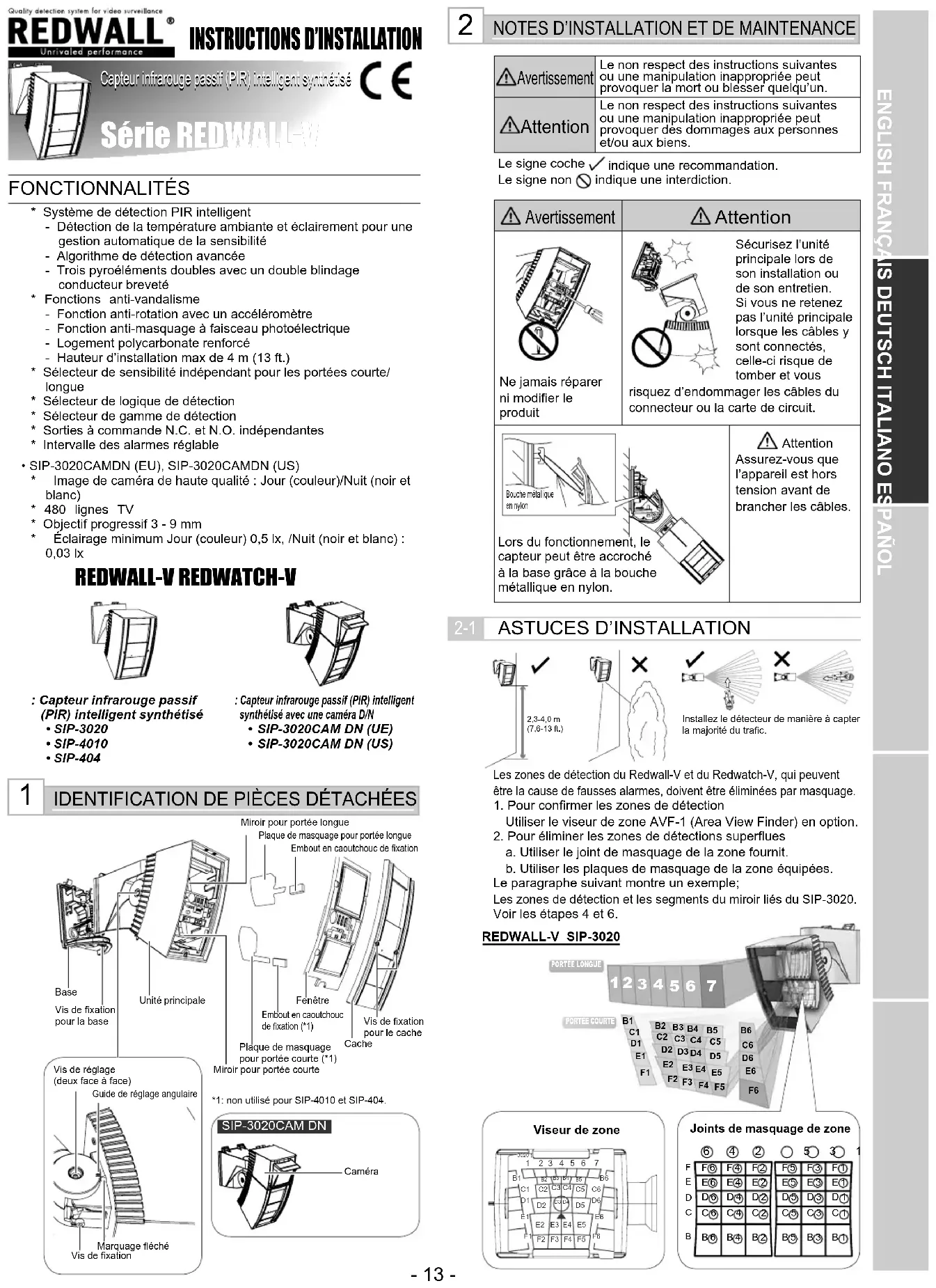

MODE D'EMPLOI SIP3020 OPTEX

Cantueur infrarouge passif (PI) intégrésymmétrie

Série REDWALL

* Système de détection PIR intelligent

• Détection de la température ambianté et éclairage pour une gestion automatique de la sensibilité
• Algorithme de détection avancée
• Trois pyrélements doubles avec un double blindage conducteur breveté
• Fonctions anti-vandalisme
• Fonction anti-rotation avec un accéléromètre
• Fonction anti-masquage à faisceau photoélectrique
• Logement polycarbonate renforcé
• Hauteur d'installation max de 4 m (13 ft.)
• Sélecteur de sensibilité indépendant pour les portées courte/longue
• Sélecteur de logique de détention
• Sélecteur de gamme de détention
• Sorties à commande N. C. et N. O. indépendantes
• Intervalle des alarmes réglable

SIP-3020CAMDN (EU), SIP-3020CAMDN (US)

• Image caméra de haute qualité : Jour (couleur)/Nuit (noir et blanc)
• 480 lignes TV
• Objectif progressif 3 - 9 mm Eclairage minimum Jour (couleur) 0,5 lx. Nuit (noir et blanc): 0,03 lx

: Capteur infrarouge passif (PIR) intelligent synthétise

SIP-3020 SIP-4010 SIP-404

Capteur infrarouge passif (PIR) Intelligent

ntheise avec une caméra D/N SIP-3020CAM DN (UE) SIP-3020CAM DN (US)

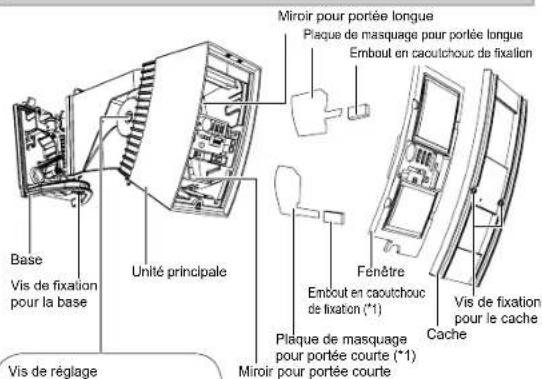

1 Identification de PIECES détachées

1 non utilisée pour SIP-4010 et SIP-404.

2 NOTES d'installation et de maintenance

Avertissement	Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer la mort ou blesser quelqu'un.
Attention	Le non respect des instructions suivantes ou une manipulation inappropriée peut provoquer des dommages aux personnes et/ou aux biens.

Le signe coche ✓ indique une recommandation. Le signe non ⊙ indique une interdiction.

Avertissement

Ne jamais réparer ni modifier le produit

Attention

Sécurisez l'unité principale lors de son installation ou de son entretien. Si vous ne retenez pas l'unité principale lorsque les câbles y sont connectés, celle-ci risque de tomber et vous

risquez d'endommager les cables du connecteur ou la carte de circuit.

Attention Aurez-vous que pareil est hors sion avant de ncher les cables

Lors du fonctionnement, le capteur peut être accroché à la base grâce à la boucle métallique en nylon.

2-1 Astuces d'installation

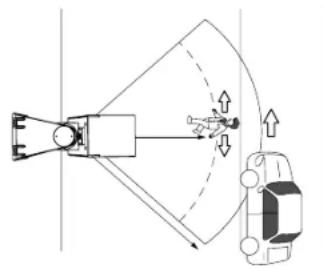

Installez le détecteur de manière à capter la majorité du trafic.

Les zones de détection du Redwall-V et du Redwatch-V, qui peuvent être la cause de fausses alarmes, doivent être éliminées par masquage.

1. Pour confirmer les zones de détection Utiliser le viseur de zone AVF-1 (Area View Finder) en option.
2. Pour éliminer les zones de détections superflues : a. Utiliser le joint de masquage de la zone fourni. b. Utiliser les plaques de masquage de la zone équipées. Le paragraphe suivant montre un exemple : Les zones de détection et les segments du miroir liés du SIP-3020. Voir les étapes 4 et 6.

REDWALL-V SIP-3020

Viseur de zone

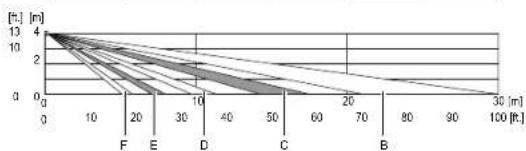

Joints de masquage de zone

F	F⑥	F④	F②	F⑤	F③	F①
E	E⑤	E④	E②	E⑤	E③	E①
D	D⑥	D⑤	D②	D⑤	D③	D①
C	C⑧	C④	C②	C⑤	C③	C①
B	B⑥	B①	B②	B③	B③	B①

3.1 Montage au mur

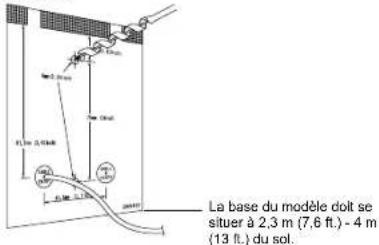

Montez le gabarit en papier (accessoire) au mur et percez un trou de 6 mm de diamètre pour le montage, ainsi qu’un trou de câblage. Insérez le boulon d’ancrage (accessoire) dans le trou de montage de la carte.

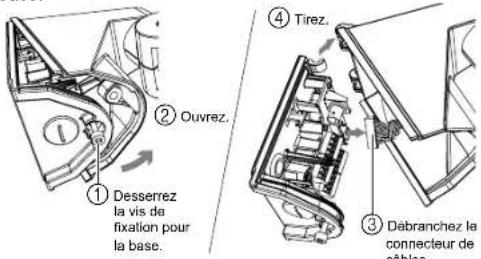

(2) À l'aide d'une clé à six pans, retirez l'unité principale de la base.

(3) Parlez à travers la douille du trou de câblage, passez le câble dans le trou et fixez la base sur le mur.

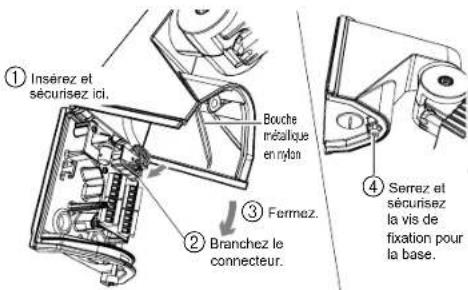

(4) Connectez le câble au bornier (voir étape 3-3). (5) Installez l'unité principale sur la base.

Attention

Lors de l'installation de l'unité principale, veillez à ne pas bloquer la bouche métallique en nylon. Veillez également à ne pas coincer vos doigts.

Vérifiez si les divers règles et opérations sont correctes.

Attention

Le clignotement de la diode photométre rouge, après la mise sous tension de l'appareil, indique que le système est en cours de démarrage. Patientez environ 60 secondes.

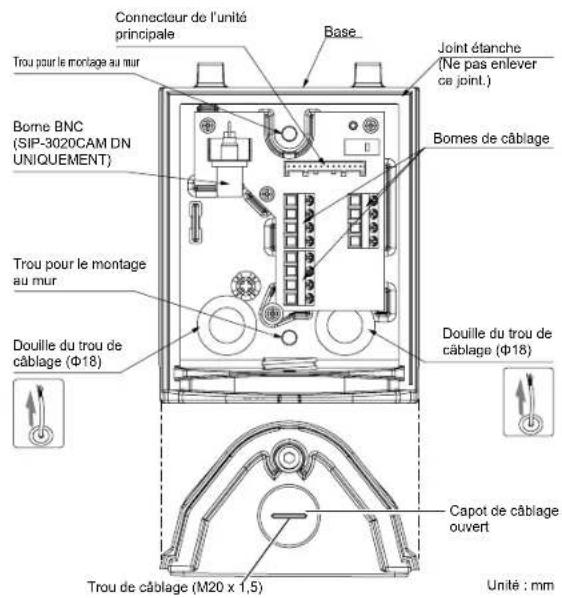

3-3 Câblage

bornes anti-sabotage à connecter à une boucle de supervision 24/24.

Nom Fonction
DERANGEMENT DE SORTIE	Le dérangement de sortie est utilisé pour un signal anti-masquage. Lorsqu'un objet est placé près de la surface de la lentille au-delà de 100 secondes (environ), le circuit anti-masquage IR est activé et génére un signal d'alarme.
ANTI-SABOTAGE DE SORTIE	Elle est détectée si le cache est ouvert.
	Elle est détectée si l'unité principale est retiree de la base.
	Anti-rotation :Tout endommagement de l'unité principale est détecté.Si l'unité principale est affectée à l'horizontal ou à la verticale et si sa position est modifiée, tout endommagement de l'unité principale est détecté.

Les câbles électriques ne doivent pas dépasser les longueurs suivantes.

DIMENSION DE CÂBLE	SIP-3020/SIP-4010/SIP-404			SIP-3020CAM DN (UE) SIP-3020CAM DN (US)
	12V CC	14V CC 24	V CA	12V CC
0,33 mm² (AWG22)	530 (1740)	930 (3050)	960 (3150)	90 (300)
0,52 mm² (AWG20)	830 (2720)	1460 (4790)	1520 (4990)	150 (490)
0,83 mm² (AWG18)	1330 (4360)	2340 (7680)	2430 (7970)	240 (790)

m (ft.)

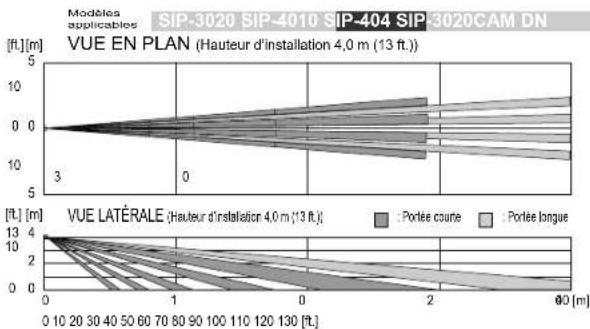

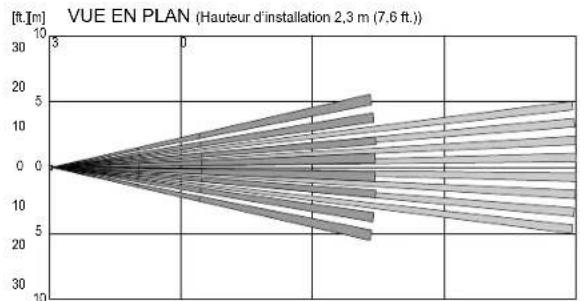

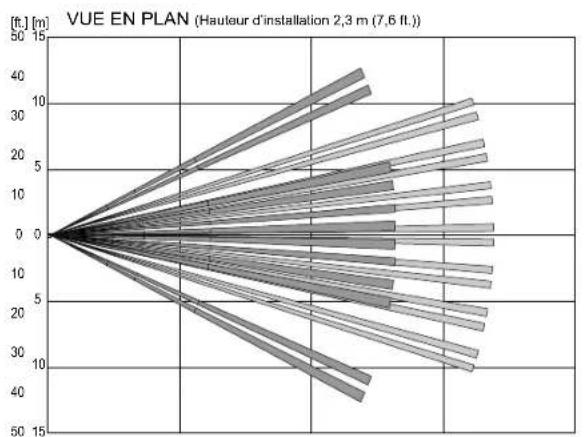

4 Paramètre de la ZONE de detection

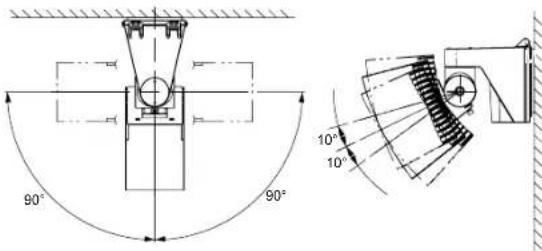

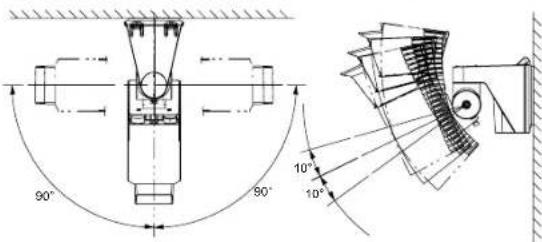

Vous pouvez régler la zone de détection de 90 degrés à l'horizontale et de 10 degrés à la verticale. Rectifiez l'angle de détection verticale selon la hauteur de montage du capteur.

Modèle appliables SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Modèle S1P-3020 S1P-4010 S1P-404 S1P-3020CAM DN appliables

Attention

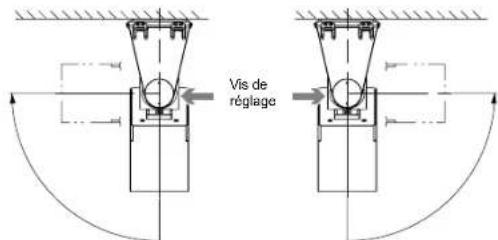

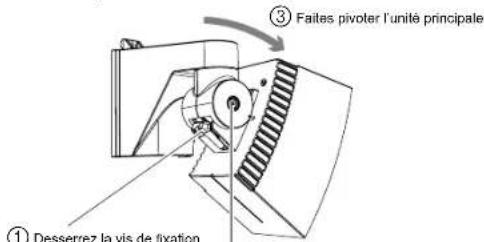

Pour faire pivoter l'unité principale dans le sens contraire des aiguilles d'une montre, desserrez la vis de réglage à droite. Pour faire pivoter l'unité principale dans le sens des aiguilles d'une montre, desserrez la vis de réglage à gauche. Sinon, vous risquez d'avoir du mal à visser ou d'échouer à serrer la vis de réglage lors de l'installation de l'unité principale.

Pour faire pivoter l'unité dans le sens contraire des aiguilles d'une montre

Pour faire pivoter l'unité dans le sens des aiguilles d'une montre

Reglez l'angle de l'unité principale à l'horizontal. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

pour la base.

Desserrez la vis de réglage.

Serrez légèrement la vis de réglage.

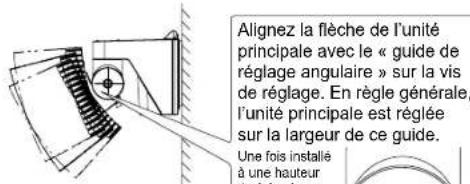

(2) Réglez l'angle de l'unité principale à la verticale. Ainsi, vous pouvez couvrir la zone de détection souhaitée.

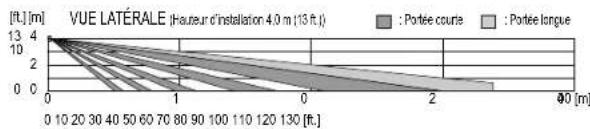

Une fois installée à une hauteur de 4,0 mètres (13 ft.)

Attention

Si le mur de montage est incliné, la flèche de l'unité principale risque de dépasser la limite inférieure ou supérieure du « guide de réglage angulaire ». Vérifiez systématiquement ce point à l'aide du viseur de zone ou du testeur de mouvement. Si la zone de détection est trop haute ou trop BASSE, un objet en dehors de cette zone risque d'être détecté ou une erreur de détection risque de se produire.

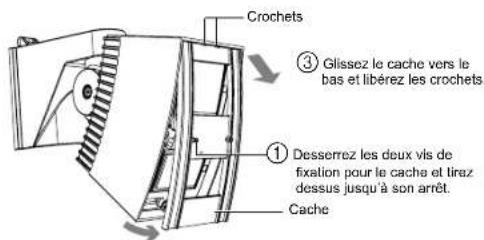

Tenez les têtes des deux vis de fixation du cache, tirez vers le bas et enlevez la partie inférieure du cache de l'unité principale.

Attention

Le cache est rattaché à l'unité principale par une boucle métallique en nylon pour en éviter toute chute. Ne tirez pas sur le cache avec trop de force.

(4) Installez le viseur de zone.

Astuces de montage

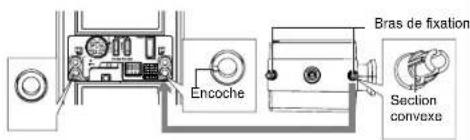

• Placez la partie convexe des bras de fixation du viseur sur les encoches de l'unité principale, avant d'y insérer et d'y installer les bras.

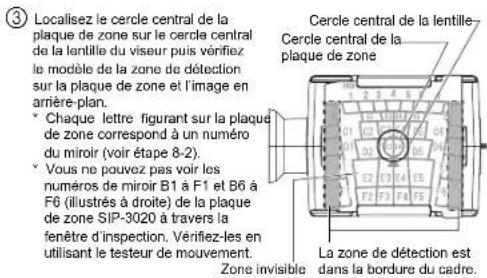

• Montez la plaque de zone de sorte qu'une flèche de la section soit face supérieure et que la surface avec les lettres soit visible.
• Insérez la plaque de zone dans les rainures supérieures et inférieures du viseur jusqu'à l'arrêt complet de la plaque par les nervures.

(5) Réglez l'angle de l'unité principale à la verticale et à l'horizontale en observant la zone cible à travers le viseur.

Pour changer le sens de la fenêtre d'inspection, faites pivoter le viseur de zone à l'horizontal jusqu'à un déci et arrêtez complé.

Astuces de réglage

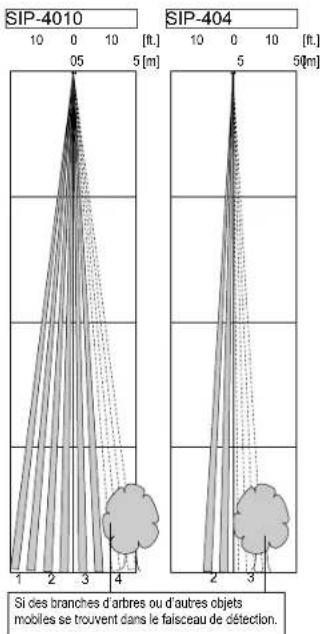

Si vous rencontrez ces scénarios, reportez-vous à l'étape 10.

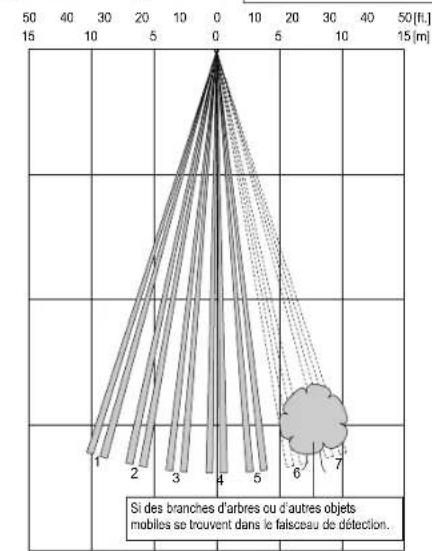

Les branches d'un arbre et l'herbe bougent quand il vent.

Attention

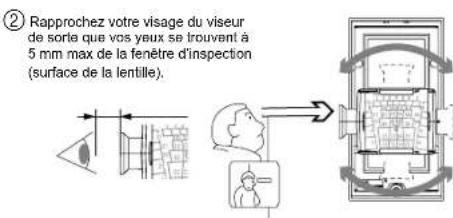

Le viseur de zone est un outil vous permettant de régler la zone de détection. - Après avoir réglé la zone de détection à l'aide du viseur, vérifie-la toujours avec le testeur de mouvement. - Ne fixez jamais le soleil avec vos yeux à travers le viseur. - Après avoir utilisé le viseur, mettez-le à l'abri des expositions directes au soleil.

Sécurise la vis de réglage que vous avez desserrée.

(7) Connectez le testeur de mouvement (en option) au capteur et vérifiez l'exactitude de la zone de détection.

(OPM-WT) (AWT-3)

Lorsque le commutateur d'alimentation est en position « POWER SUPPLY FROM SENSOR » après avoir connecté le câble au connecteur du testeur de mouvement, vous entendrez un signal sonore continu. Lorsqu'un piéton pénètre dans la zone de détection pour la première fois, des signaux forts et faibles seront audibles en alternance. Lorsque le corps d'un piéton est détecté dans son intégralité, le signal fort est audible en continu.

Attention

Lorsque vous vérifiez la zone de détection, pensez à ne pas recouvrir la zone ombre de la fenêtre avec le testeur de mouvement ou son câble. Si les faisceaux infrarouges du capteur sont protégés partiellement, la sensibilité de détection s'amenuisera et l'opération de détection risque d'échouer.

Détection difficile d'un objet>>

1. Définissez le commutateur de logique de détection sur « OR » (voir étape 5-2).

Si le capteur est OK une fois le test de mouvement terminé, basculez le commutateur de logique en mode « AND »

1. Réglez le commutateur de sensibilité du capteur (voir étape 5-1).

Pour marquer la zone de détection>>

Zone de détction	Comment masquer la zone	Référence
Portée longue	Utilisé le commutateur.	5-3
	Utilisé la plaque de masquage (installée dans l'unité principale).	Étape 7
Portée courte	Utilisé la plaque de masquage (installée dans l'unité principale).	8-1

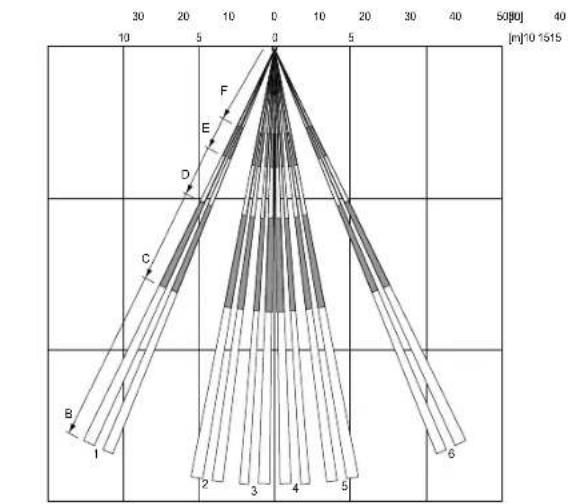

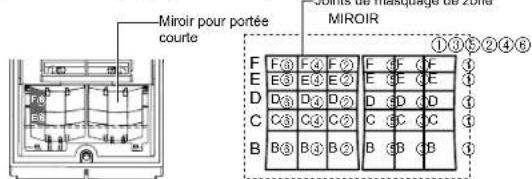

	Montez le joint de masquage (accessoire) sur la surface du miroir de zone.	8-2

5 Paramètre de fonction

Modulus

applicabla

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Attention

Si la diode photoémetrique rouge continue à clignoter pendant environ 60 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension.

5-1 Commutateur de sensibilité pour les portées courte et longue

Modules

applicables

Vous pouvez modifier indépendamment la sensibilité pour les détections de portées courte et longue.

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

POSITION SELECTEUR	FUNCTION
SH	Destiné aux sites nécessitant un niveau de sensibilité supérieur à « H »
H	Destiné aux sites nécessitant un niveau de sensibilité supérieur à « M »
M (Paramètre) usine	Destiné aux applications standard
L	Destiné aux zones hostile et étroite

Commutateur de logique de détection

Commutateur DIP 1

Les applicables

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Le capteur de portée courte est constitué de deux dispositifs d' éléments doubles. Il couvre deux types de

zones planes, qui utilisent les deux dispositifs à tour de rôle

POSITION SELECTEUR	STATUT	FUNCTION
UP	OR (Paramètre) usine	Le capteur émet un signal lorsqu'un objet est dédicté dans l'une des deux zones de détction. • Utiliseze ce mode lorsque vous réglez la zone de détction. Passez en mode AND après avoir terminé le réglage de la zone de détction.
DWN	AND	Utiliseze ce mode pour réduire les instances de détction erronée d'objets. Le capteur émet uniquement un signal lorsqu'un object est dédicté dans les deux zones de détction. Si des objets bloquient plusieurs zones de détction, utilisez le mode OR.

Commutateur de gamme de détention

Commutateur DIP 2

POSITION SÉLECTIONTUR	STATUT	FUNCTION

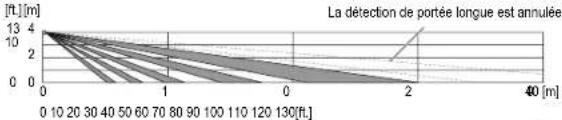

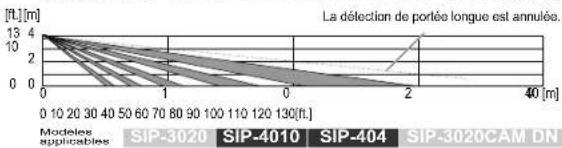

UP	OFF	Permet d'annuler la détéction de portée longue. La zone de détéction est réduite comme l'illustré le schéma ci-dessous.
DWN	ON (Paramètre) usine	Permet d'activer la détéction de portée longue.

Modles

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Attention

Si vous annulez la détection de portée longue, sa distance est limitée à 20 mètres environ (65 ft.). Veillez à corriger le réglage et à contrôler la zone de détection à l'aide du visionneur de zone ou du testeur de mouvement.

Commutateur de l'intervalle des alarmes

Commutateur DIP 3-4

Modulos

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Vous oupez définir un intervalle (4 fais) pour interrompre le signal d'alarme.

Par exemple, si vous définissez cet intervalle sur

30 secondes, aucun signal d'alarme ne sera émis pendant 30 secondes après le premier signal.

Signal piéton n'est détecté pendant plus de

30 secondes, le système bascule en mode de veille.

Plus tard, lorsqu'un piéton est détecté, le signal d'alarme est émis.

POSITION SÉLECTIONUR	ON	ON	ON	ON
	1	2	3	4
FUNCTION	0 sec (Paramètre) usine	15 sec	30 sec	60 sec

6 ZONE DE DETECTION

Masquage du capteur de portée longue

Le miroir de portée longue, installé sur l'unité principale, comporte deux plaques de masquage de portée longue ; l'une à sa droite et l'autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage.

Attention

• Vous pouvez uniquement masquer la zone de détection de l'extérieur vers l'intérieur à l'aide des plaques conçues à cet effet. Vous ne pouvez pas masquer uniquement l'intérieur de la zone de détection.
• Ceci dit, si vous devez masquer l'intérieur de la zone de détection uniquement, utilisez l'espace blanc (marge) du joint de masquage pour portée courte (accessoire). Attachez le joint et masquez tous les miroirs à protégé.

Attention

La fenêtre est rattachée à l'unité principale par une boucle métallique en nylon pour en éviter toute chute. Ne tirez pas sur la fenêtre avec trop de force. - Àprové avoir masqué les zones de détection, installez la fenêtre et placez l'excédent de la boucle métallique en nylon dans l'unité principale.

Comment enlever la fenêtre

Utilisez votre doigt pour appuyer sur la fente en bas et à gauche, puis ouvrez la teneire.

Mxtles applicables

Déballez la plaque de masquage et vérifiez la zone de détention et le miroir utilisés en vous reportant au tableau de la zone. Miroir pour portée longue

② Attachez la plaque de masquage au miroir et sécurisez-la aux nervures.

③ Insérez l'embout en caoutchouc de fixation pour sécuriser le bouton de la plaque de masquage.

Modeles

applicabla

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Décale la plaque de masquage et vérifie la zone de déflation et la miroir utilisés en vous reportant au tableau de la zone.

Miroir pour portée longue

Altechez la plaque de masquage au miroir et sécurisez-la aux nervures.

3 Insérez l'embout en caoutchouc de fixation pour saucerrer le boulon de la plaque de masquage.

Masquage des zones de détention à l'aide des plaques de masquage

Le miroir de portée courte, installé sur l'unité principale, comporte deux plaques de masquage de portée courte ; l'une à sa droite et l'autre à sa gauche. Vous pouvez masquer la zone de détention en modifiant la position de ces plaques de masquage.

Attention

Voupez masquer quinquement l'extérieur des zones de detection. Il s'agit des zones 1 et 6. Utilisez les joints de masquage (accessoire) pour masquer les autres zones de detection (voir étape 8-2).

Modellens mss

Déballez la plaque de masquage et vérifiez la zone de détection et le mIRR utilisés en vous reportant au tableau de la zone.

(2)

Attache la plaque de masquage au miroir et sécurise-la aux nervures.

Miroir pour portée courte

5040 [1]30201001020304050 10inl55051015 Si des branches d'arbres ou d'autres objets mobiles se trouvent dans le faisceau de détection.

8-2

Masquage des zones de détention à l'aide des joints de masquage

Utilisez les brucelles (accessoire), montez soigneusement les joints de masquage (accessoire) sur le miroir de zone courte.

Remarques>>

Si vous utilisez le capteur SIP-3020, SIP-4010 ou SIP-404 à la fin de l'étape 8, passez à l'étape 9-2.

Réglage de la caméra

9-1

Réglage de la caméra

Modell

SIF-3020 SIF-4010 SIF-404 SIF-3020CAM DN

Ouvrez le cache de la caméra et connectez le cable du dispositif de surveillance à la caméra.

Connectez le cable de l'unité principale à la borne BNC de la camera. Attention: Enlevez les cartons de protection utilisés pendant le transport.

Reglez l'angle vertical et l'angle de la vue sur la caméra.

Une fois ces réglages terminés, serrez les vis ① et ②.

les vis ① et ②.

Attention>>

Le réglage de l'angle vertical sur laamera est un mécanisme distinct du contrôle de la zone de détection. Pour respecter la norme BS8418, assurez-vous que l'angle vertical et l'angle de la vue de laamera correspondant à la zone de détection.

(3) Fermez le cache de la caméra et serrez deux vis de fixation. (4) Vérifiez l'image affichée par la caméra à l'aide du dispositif de surveillance ou d'un autre appareil de ce type.

Procédure de clôture

Modeling

applicablaa

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Après avoir réglé tous les éléments du capteur, sécurisez toutes les vis de réglage que vous avez desserrées. Pour finir, sécurisez les vis de fixation inférieures.

Attention

• Si vous devez régler la zone de détection une nouvelle fois, veillez à desserrer la vis de fixation. Si vous tentez de déplacer l'unité principale sans desserrer la vis de fixation, vous risquez de l'endommager. Lorsque vous installez le cache, placez l'excédent de la bouteille métallique en nylon dans l'unité principale. Si le câble a été pinçé par la fenêtre et le cache, des gouttes de pluie risquent de rentrer dans l'unité principale.

(2)

Installez le cache.

S'il existe une voie publique où se promènent des piétons ou roulent des voitures à proximité de la zone de détection

Remarques

Réduisez la taille de la zone de détection de sorte qu'elle exclut les voies publiques.

(1) Vérifiez que la flèche de l'unité principale est régée sur la largeur du « guide de réglage angulaire » sur la vis de réglage. (2) À l'aide du viseur, assurez-vous que la zone de détection exclut les voies publiques. (3) Si la zone de détection va au-delà d'une voie publique, corrigez l'angle vertical de l'unité principale. Cependant, veillez à ce que la flèche ne s'éloigne pas trop de la position du « guide de réglage angulaire ».

Si la flèche s'éloigne trop de la position du « guide de réglage angulaire » :

Masquez la zone de détention de portée longue en utilisant la plaque de masquage ou le commutateur de masquage de portée longue. Vous devrez peut-être masquer la zone de détention de portée courte dans des conditions d'installation du capteur spécifique (voir étapes 5 et 8).

(4) Lorsqu'une personne marche dans la rue ou une voiture roule, vérifie la zone de détention à l'aide du testeur de mouvement.

Remarques

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

Attention

La zone de détection peut augmenter en cas d'écart important de température entre l'objet mobile et l'arrière-plan.

Attention

Une source de chaleur au-delà de la zone de détection risque de se solder par une fausse alarme à cause de la réflexion de chaleur au sol.

Parmi les surfaces de réflexion, on compte notamment l'eau (flaques), les routes mouillées, les surfaces lissées en béton et les routes en asphalte.

Si la source de chaleur est importante et/ou le taux de réflexion est élevé, la distance de détection requise sera plus longue et pourra détecter des objets non nécessaires au-delà de la zone cible. C'est pourquoi, nous vous recommandons de sélectionner la position de la portée de détection d'après les conditions au sol du site d'installation.

10-2

Détection de branches d'arbres ou de l'herbe en cas de mouvement dans la zone de détention

Remarques>>

Réglez la zone de détection de sorte qu'elle exclut les branches ou l'herbe bougeant au vent.

Vérifiez que la flèche de l'unité principale est réglée sur la largeur du « guide de réglage angulaire » sur la vis de réglage. À l'aide du viseur, assurez-vous que la zone de détection exclut les branches d'arbres ou l'herbe bougeant au vent. Utilisez le testeur de mouvement pour écouter les variations du niveau sonore en cas d'absence d'activité apparente dans la zone de détection. Réglez la zone de détection de sorte qu'elle n'identifie pas les emplacements non souhaités.

Si le niveau sonore change, une partie de la zone de détection doit être active (par exemple : un objet en mouvement).

(4) Utilisez ce testeur de mouvement et localisez la partie de la zone de détection qui est active. Modifiez la position du commutateur de sélecteur pour le testeur de mouvement et déterminez si la partie active de la zone de détection est de portée courte ou longue. (5) Utilisez le viseur une nouvelle fois pour localiser la zone de détection active. (6) Masquez la zone de détection active. Pour ce faire, masquez la zone à l'aide de la plaque ou du joint de masquage. Sinon, masquez la zone à l'aide du commutateur de masquage de portée longue (voir étapes 5, 7 et 8). (7) Utilisez le testeur de mouvement une nouvelle fois pour vérifier si le niveau sonore a changé. Si ce niveau n'a pas trop changé, vous pouvez terminer le réglage.

Remarques>>

Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément.

Fonctions de la DIODE photoemettrice

Attention>>

Si la diode photoémetrique rouge continue à clignoter pendant environ 60 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension.

Indicateur d'opération - Diode photoémetrique rouge

STATUT DU DÉTECTEUR Si le cache est enlevé
Appareil en marche Clignotement.
En mode de veille Apparéit éteint
En cas de détention (portée courte/longue)	Allumage.

12-1

Spécifications de l'unité principale

Modèle SIP-30	20 SIP-40	10 SIP-404		SIP-3020 CAM DN
Mode de détction	Infrarouge passif

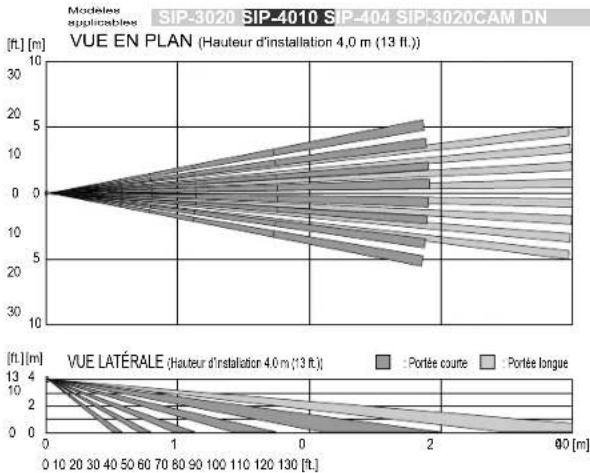

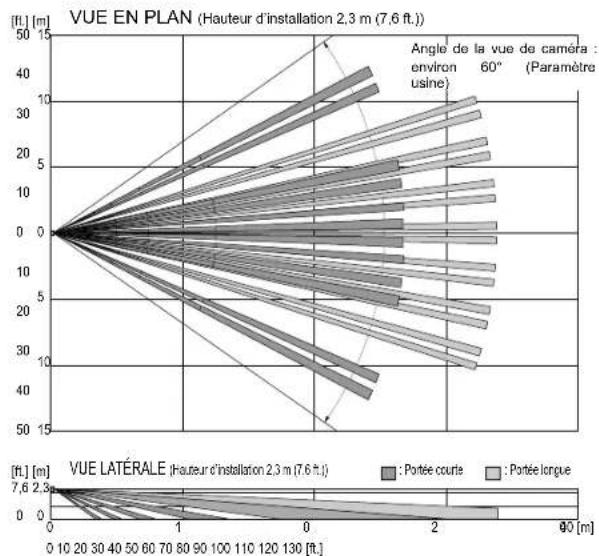

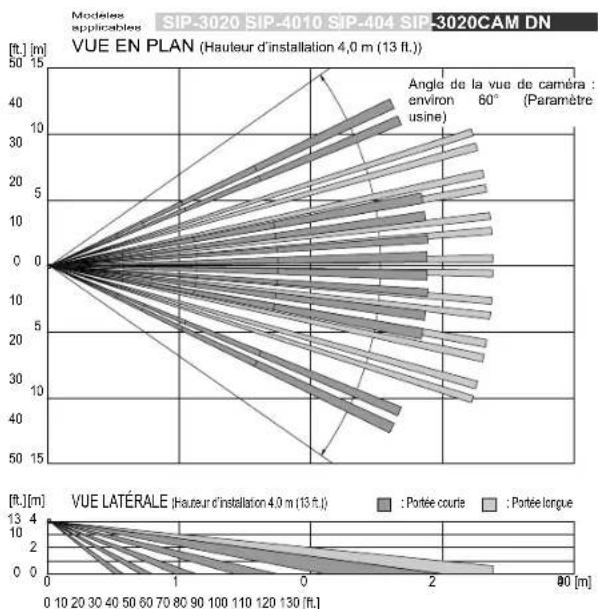

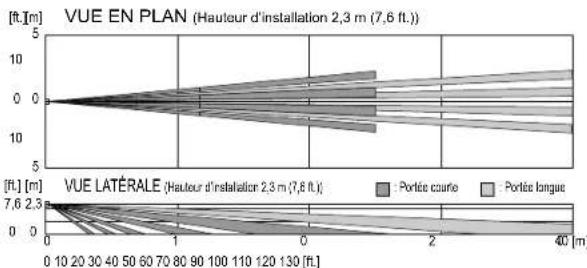

Couverture	30 x 20m (100 x 65 ft.)	40 x 10m (130 x 33 ft.)	40 x 4m (130 x 13 ft.)	30 x 20m (100 x 65 ft.)
Nombre de zones de détction	74 zones	48 zones	24 zones	74 zones
Hauteur de montage	2,3 à 4 m (7,6 à 13 ft.)
Alimentation d'entrée	11 - 26 V CC 22 - 26 V CA			12V CC
Avec une unité de chauffage en option	22 - 26 V CC/CA			Impossiblè d'utiliser SIP-HU
Appel de courant	40 mA max. (12 V CC) 75 mA max. (24 V CA)			180 mA max. (12 V CC)
Avec une unité de chauffage en option	415 mA max. (24 V CA)			-
Indicateur d'opération	ALARME ROUGE
Période de réchauffement	Environ 60 sec
Déselecteur de gamme de détction	Portée longue: ALLUMÉE / ÉTEINTE
Période de l'intervalle des alarmes	0 / 15 / 30 / 60 sec
Déselecteur de logique de détction	AND/OR
Anti-sabotage de sortie	N.C. 28 V CC, 0,1A max.
Dérangement de sortie	N.C. 28 V CC, 0,2A max.
Alarme de sortie	N.C.28 V CC, 0,2 A max. N.O.28 V CC, 0,2 A max.
Délecteur de sensibilité	Long : SH/H/M/L Court : SH/H/M/L
Température de fonctionnement	-25 à +60°C, -40 à +60°C avec une unité de chauffage en option (-13 à +140°F, -40 à +140°F avec une unité de chauffage en option)
Notation IP	Unité principale : IP65 Chàssis : IP55

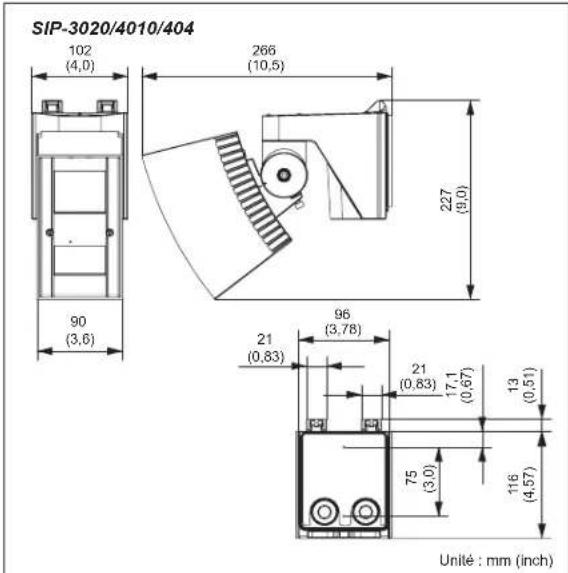

Dimensions (H × L × P)	227 x 102 x 266mm (9,0 x 4,0 x 10,5 in.)			252 x 102 x 317 mm (89 x 40 x 12,5 in.)
Poids	1,2 kg (42 oz.)			1,5 kg (52 oz.)
Accessoires	2 Vis 2 Ancres nylons 1 Gabarit en papier 1 Clé Allen 1 Joints de masquage de zone 1 Brucelles 1 Manuel d'instruction 1 Plaque de zone 1 Embout en caoutchouc de fixation

Spécifications de la lama

Modèle applications

SIP-3020 SIP-4010 SIP-404 SIP-3020CAM DN

Modèle	SIP-3020CAM DN (UE)	SIP-3020CAM DN (US)
Capteur d'images 1/3" CCD (PAL) 1/3"	CCD (NTSC)
Ligne TV 480 TVL (position large)
Résolution	PAL752 H x 582 V	NTSC768 H x 494 V
Lentille	f = 3 à 9 mm, foyer progressif, objectifà iris automatique CC F1.2
Éclairage minimum	Jour (couleur) : 0,5 lx (F1.2)Nuit (noir et blanc) : 0,03 lx (F1.2)
Sortie videoe	1,0 Vp-p/75 Ω/connecteur BNC, PAL	1,0 Vp-p/75 Ω/connecteur BNC, NTSC

Num commutateur DIP	NOM Fonction	Paramètre usine
1 ELC/ALC	Paramètre du mode de contrôle de luminière	OFF (ALC)
2 AGC	Paramètre de sensibilité automatique	ON
3 BLC	Correction de l'illumination arrière	ON
4 * Laissez ce commutateur éteint (paramètre usine).

OPTION

• OPM-WT, AWT-3 - Testeur de mouvement audio AVF-1 - Viseur de zone SIP-MINIHOOD - Protection soleil/neige SIP-HU - Unité de chauffage

Attention

Lorsque SIP-HU est utilisé, l'alimentation pour l'unité SIP doit être comprise entre 22 et 26 V CC/CA.

SIP-3020CAM DN ne peut pas utiliser SIP-HU.

Ces unités sont conçues pour détecter le mouvement capable d'activer le système de télévision en circuit fermé. N'exceptez qu'une partie d'un système de surveillance complet, nous ne pouvons pas être tenus responsables de tout endommagement ou autres conséquences résultant de la mise en service de l'unité.

Les spécifications et le concept peuvent être modifiés sans préavis.

Informations de contact de l'UE

Fabricant: OPTEX CO., LTD. 5-8-12 Ogoto, Otsu, Shiga, 520-0101 JAPAN

Représentant autorisé en Europe:

OPTEX (EUROPE) LTD. / EMEA HEADQUARTERS
