MODE D'EMPLOI HX40RAM OPTEX

Détecteur extérieur pour montage en hauteur

HX-4.0RAM

En utilisant un élément détecteur de chaleur unique, les modèles HX obtiennent de hautes performances de détection fiable en évitant les déclenchements erronés ou ratés.

Les modèles HX offrent une détection stable et fiable dans des conditions dures d'environnement extérieur.

HX-40RAM : modèle sur batterie avec caractéristique anti-masquage d'IR.

Les méthodes d'installation et de raccordement diffèrent selon le type et la taille de la batterie du transmetteur.

Sommaire

① INTRODUCTION

1-1 AVANT DE COMMENCER_1_ 1-2 IDENTIFICATION DES PIECES_2_ 1-3 ZONE DE DETECTION 2

2 PREPARATION

2-1 PREPARATION DE L'ÉMETTEUR RADIO_3 2-2 PREPARATION DE LA BATTERIE 4...

3 INSTALLATION

3-1 DETERMINATION DE LA DISTANCE DE DETECTION 5 3-2 MONTAGE DE LA BATTERIE -5---- 3-3 MONTAGE DE L'ÉMETTEUR RADIO ET DU BOITIER DE BATTERIE-7---- 3-4 MONTAGE DU SUPPORT 8 3-5 REGLAGE DE L'ANGLE VERTICAL -9... 3-6 CABLAGE 10

④ REGLAGE

4-1 FONCTION -11 4-2 ANTI-MASQUAGE -13 4-3 REGLAGE DE LA ZONE 14

5-1 SPECIFICATIONS

5-1 SPECIFICATIONS 15 5-2 DIMENSIONS 16

1-1 Avant de commencer

⚠ Avertissement	⚠ Avertissement	⚠ Attention
Ne par réparer ou modifier le produit	Tenir le produit éloigné de l'eau	Monter l'unité en sécurité

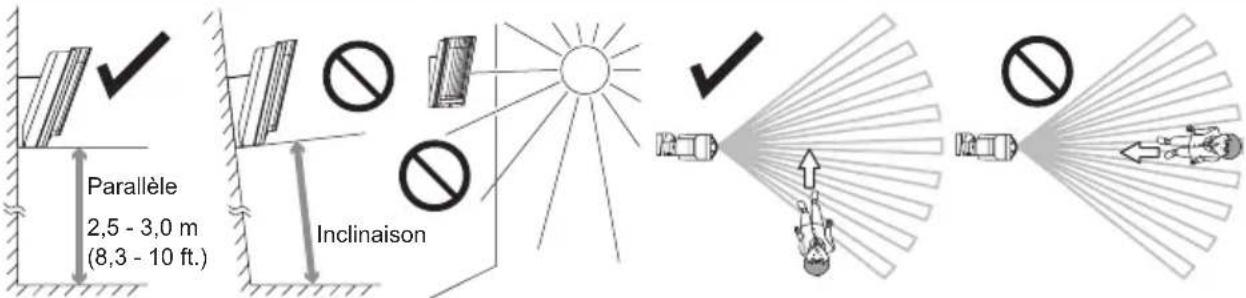

Parallèle 2,5 - 3,0 m (8,3 - 10 ft.) Inclinaison

Le signe coche (√) indique une recommandation.

Le signe croix (⊗) indique une interdiction.

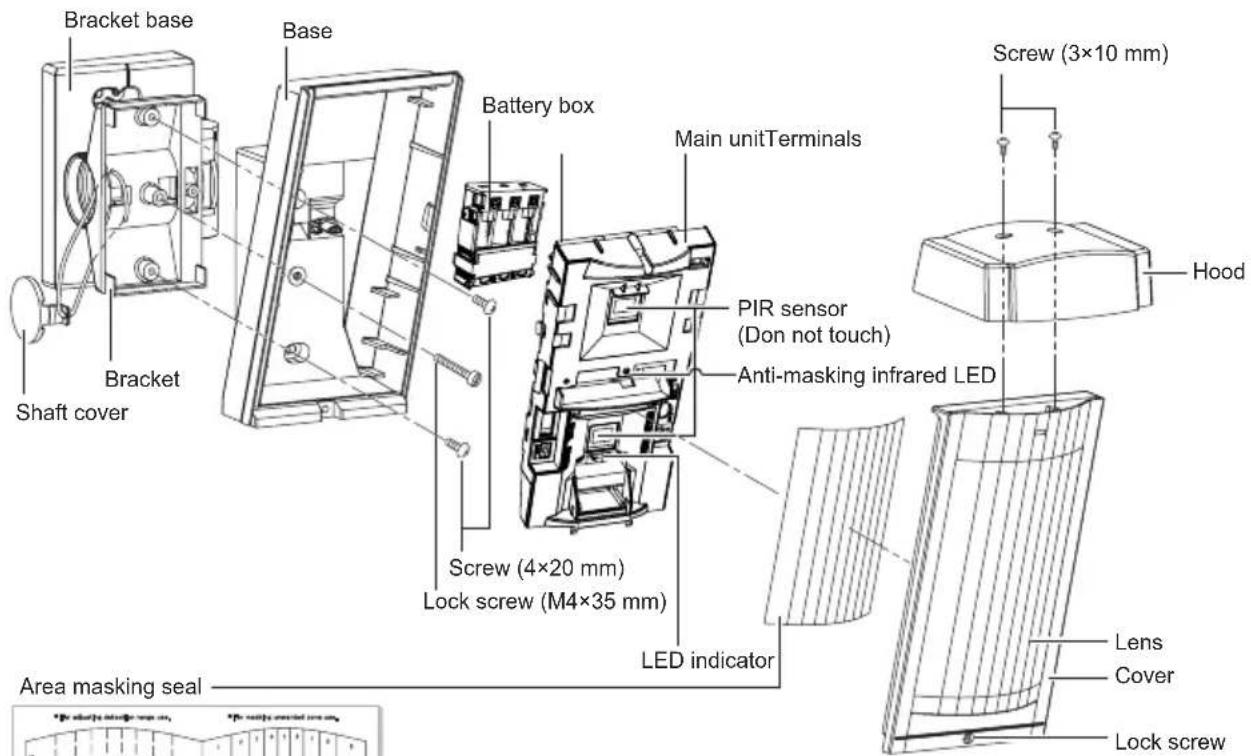

1-2 Identification des PIECES

Accessoires Fils de batterie

Câble d'alarme

Bandes Velcro

Batterie factice

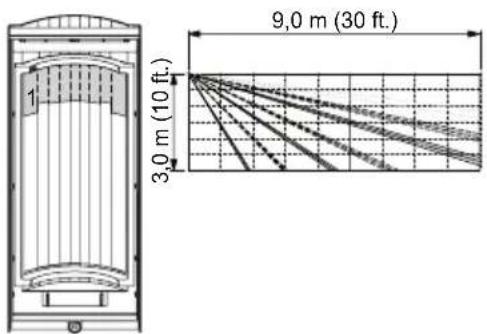

1-3 ZONE De detection

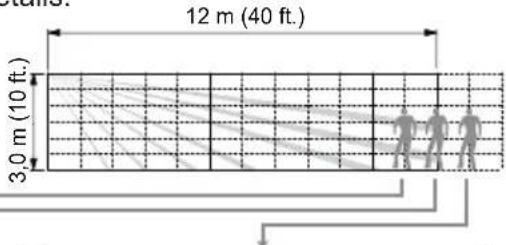

Vue de côté (Hauteur d'installation 3,0 m (10 ft.))

(Hauteur d'installation 2,5 m (8,3 ft.))

• Angle vertical : 2,5 degrés (1 click) vers le haut (Voir "Attention" dans 3-5).

Vue de dessus

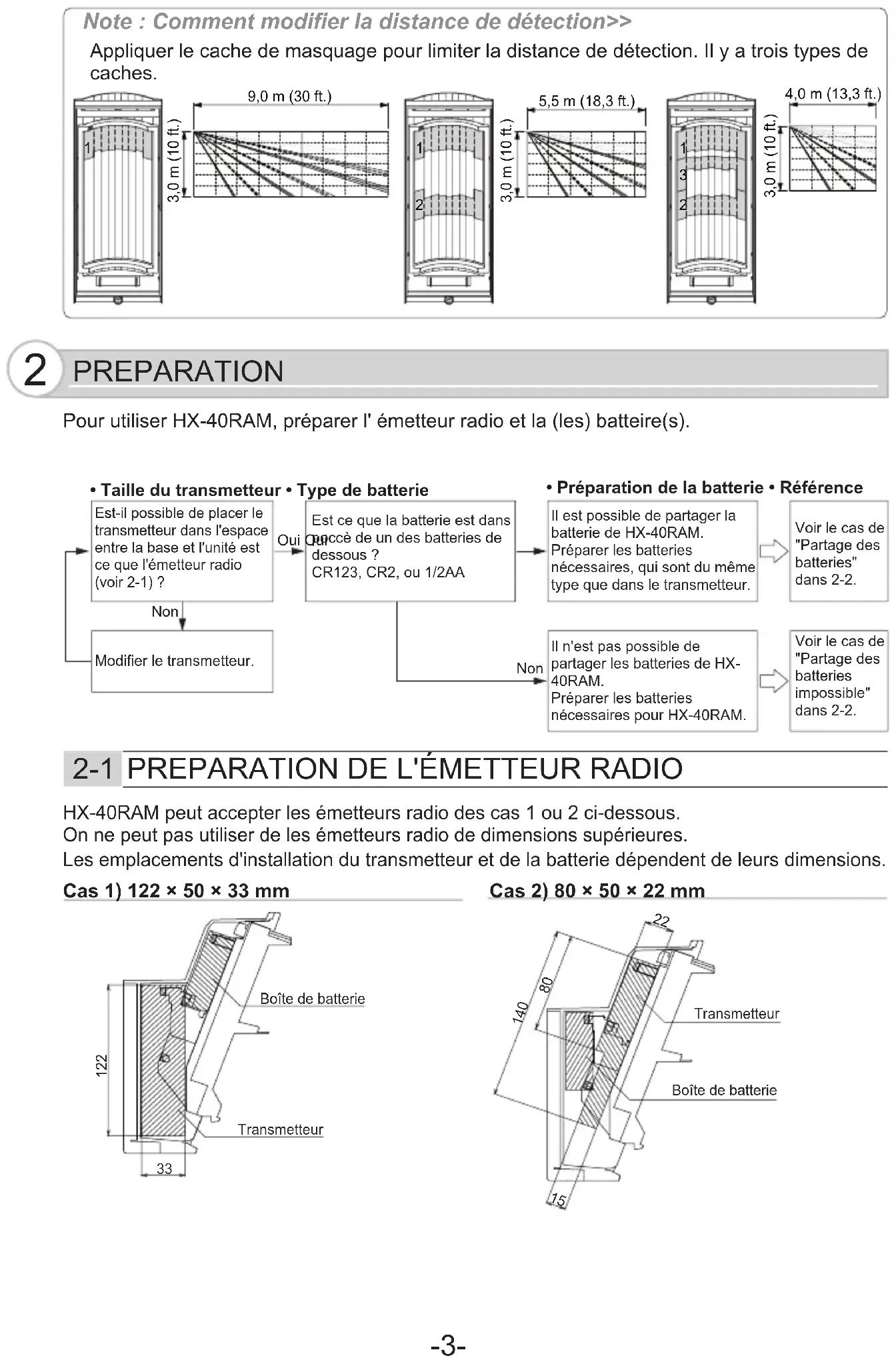

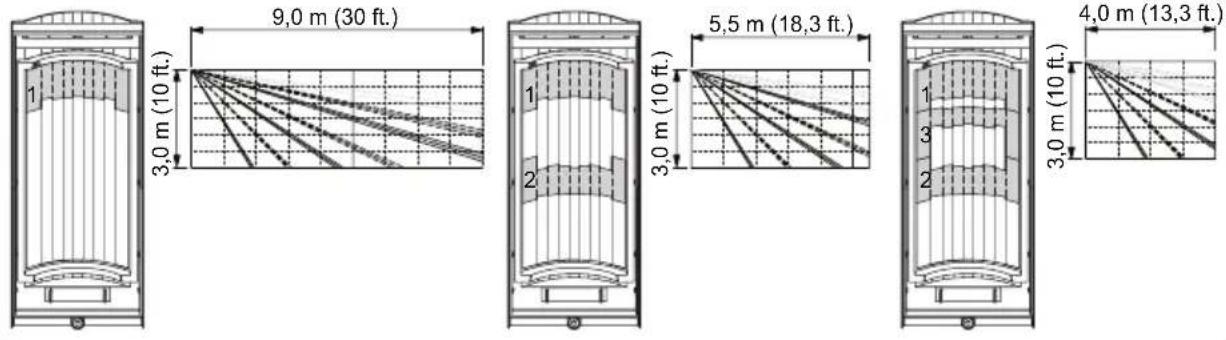

Note : comment modifier la distance de détection

Appliquer le cache de masquage pour limiter la distance de détection. Il y a trois types de caches.

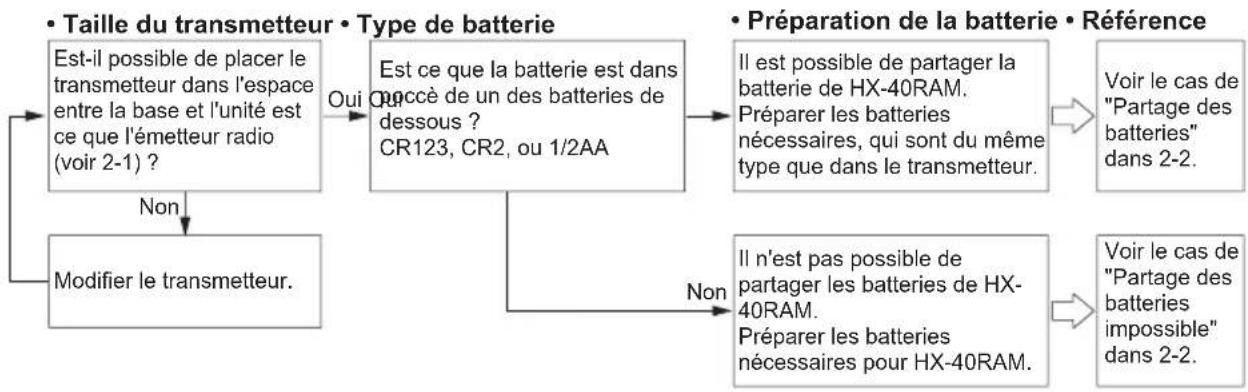

Pour utiliser HX-40RAM, préparer l'émetteur radio et la (les) batterie(s).

2-1 Preparation de l'émetteur RADIO

HX-40RAM peut accepter les émetteurs radio des cas 1 ou 2 ci-dessous.

On ne peut pas utiliser les émetteurs radio de dimensions supérieures.

Les emplacements d'installation du transmetteur et de la batterie dépendent de leurs dimensions.

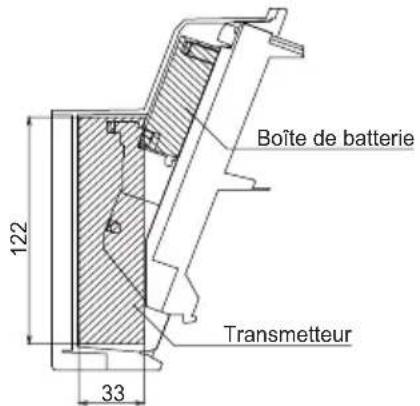

Cas 1) 122 × 50 × 33 mm

Boîte de batterie Transmetteur 122 33

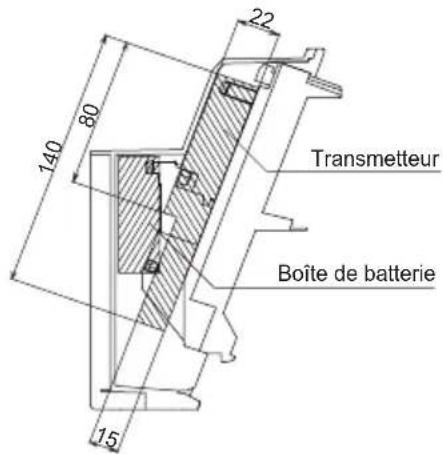

Cas 2) 80 × 50 × 22 mm

22 80 140 Transmetteur Boîte de batterie 15

-Partage des batteries

(Voir P5)

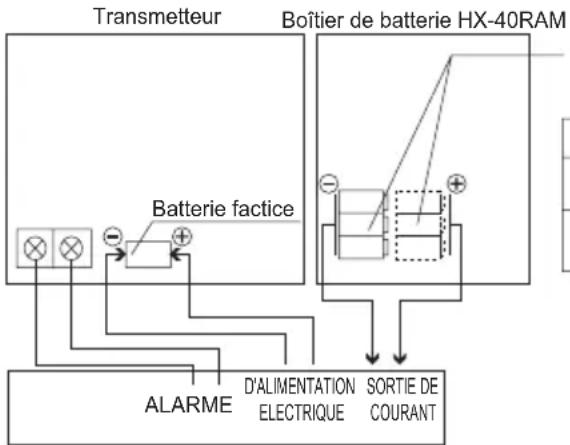

Le boîtier de batterie peut alimenter HX-40RAM et l'émetteur radio.

HX-40RAM Unité principale

Le type de batterie sera le même que pour le transmetteur.

Type CR123A CR2 1/2AA				1/2AA(*1)
Tension	3,0VDC	3,0VDC	3,6VDC	7,2VDC(*1)
Nombre de cellules à utiliser	3 cellules	3 cellules	3 cellules	6 cellules(*1)

*1 : 3,6 VCC 1/2 AA batterie en série

Partage des batteries impossible

(Voir P6)

Batteries séparées pour HX-40RAM et l'émetteur radio.

HX-40RAM Unité principale

Type	CR123A
Tension	3,0VDC
Nombre de cellules à utiliser	3 cellules

Si des cellules de batterie CR123A ne sont pas disponibles, on peut remplacer.

Par trois batteries CR2 (3,0 VCC).

*Ne pas utiliser les batteries ou les fils.

Procédure d'installation

DETERMINATION DE LA DISTANCE DE DETECTION

Montage de la batterie

-Partage des batteries possible

-Partage des batteries impossible

MONTAGE DU TRANSMETTEUR ET DU BOITIER DE BATTERIE

MONTAGE DU SUPPORT

REGLAGE DE L'ANGLE VERTICAL

3-1 Determination de la distance de detection

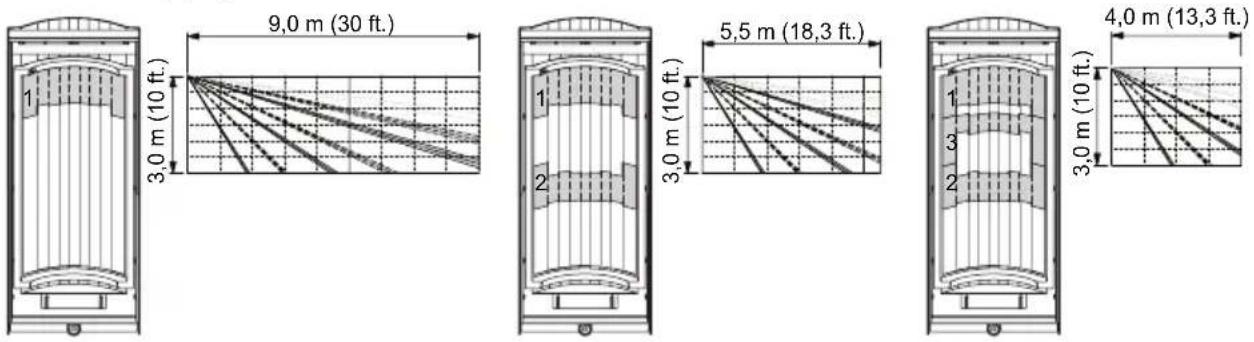

Applique les caches de masquage directement sur la lentille pour ajuster la distance de détection. Pour fixer une distance inférieure aux 12 mètres standards, choisis l'une des trois formes et applique-la sur la lentille.

Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex. : mélanger les batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non-respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

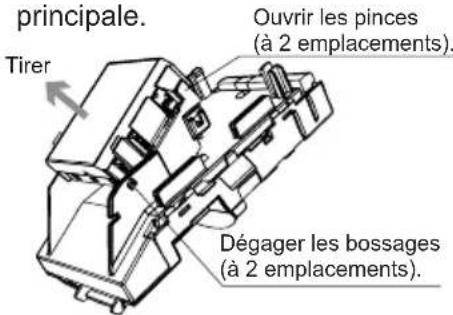

1 Enlever le boîtier de batterie.

Ouvrir les pinces (à 2 emplacements). Tirer Dégager les bossages (à 2 emplacements).

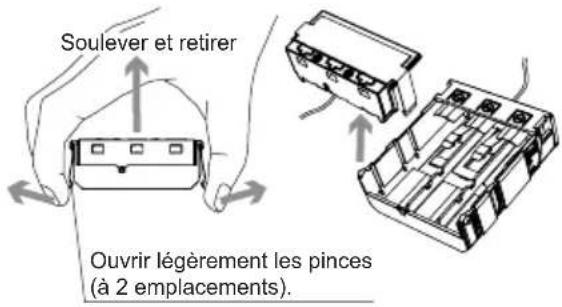

2 Enlever le couvercle du boîtier de batteries.

Soulever et enlever Ouvrir légèrement les pinces (à 2 emplacements).

3 Monter les batteries et mettre le couvercle dans la bonne position indiquée sur le côté du boîtier de batteries.

Accrocher le couvercle fermement avec les pinces sur les côtés droit et gauche.

*1 : 3,6 VDC 1/2 AA Batteries en série.

Attention

Ne pas mettre en contact les extrémités des fils rouge et noir pour éviter un court-circuit.

4 Ouvrir le couvercle de l'émetteur radio et retirer les batteries.

5 Placer le fil de batterie (inclus dans l'ensemble) et une batterie factice dans le boîtier de batterie du transmetteur.

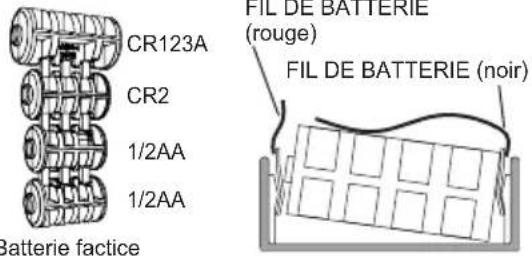

CR123A CR2 1/2AA 1/2AA Batterie factice FIL DE BATTERIE (rouge) FIL DE BATTERIE (noir)

Batterie factice * Tourner et couper la partie qui convient au type de batterie.

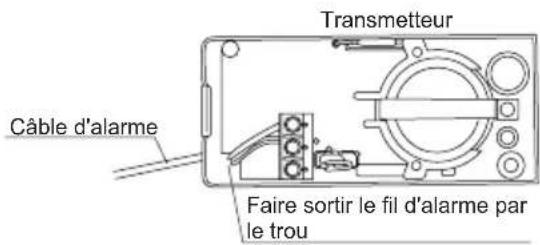

6 Connecter le câble d'alarme à l'émetteur radio et fermer le couvercle.

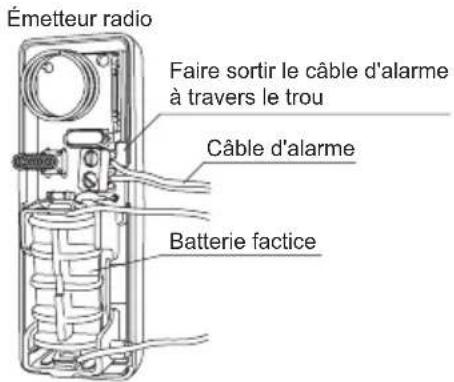

Émetteur radio Faire sortir le câble d'alarme à travers le trou Câble d'alarme Batterie factice

Partage des batteries impossible

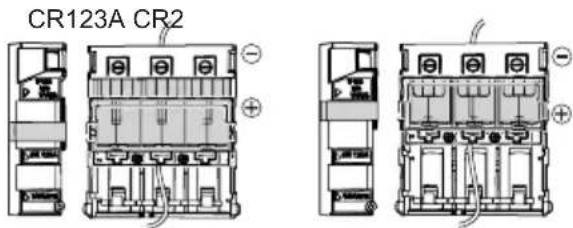

Placer 3 cellules de CR-123A (recommandé) ou CR2.

Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex. : mélanger les batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non-respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

1 Enlever le boîtier de batteries de l'unité principale. Ouvrir les pinces

principale. Tirer Ouvrir les pinces (à 2 emplacements). Dégager les bossages (à 2 emplacements).

Enlever le couvercle du boîtier de batteries.

Soulever et retirer Ouvrir légèrement les pinces (à 2 emplacements)

3 Après installation des batteries, vérifier le guide sur le côté et installer le couvercle. Accrocher fermement le couvercle avec les pinces sur les côtés droit et gauche.

CR123A CR2

Attention>>

Ne pas mettre en contact les extrémités des fils rouge et noir pour éviter un court-circuit.

4 Connecter le câble d'alarme à l'émetteur radio et fermer le couvercle.

Transmetteur Câble d'alarme Faire sortir le fil d'alarme par le trou

3-3 Montage de l'émetteur RADIO et du boitier de batterie

1 En utilisant une bande Velcro (fournie), fixer le transmetteur à l'unité principale.

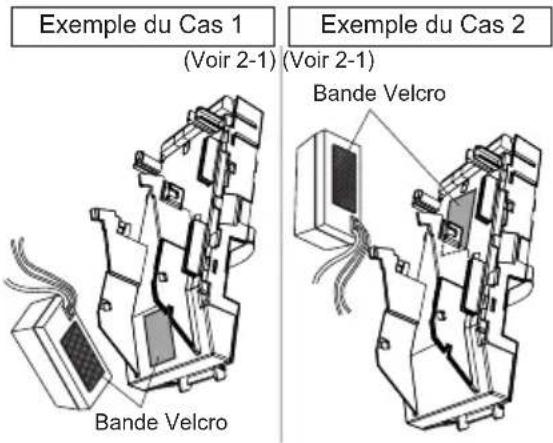

Exemple du Cas 1 (Voir 2-1) Exemple du Cas 2 (Voir 2-1) Bande Velcro Bande Velcro

2 Connecter le câble d'alarme au bornier de l'unité principale. 3 Installer le boîtier de batterie dans l'unité principale et connecter les bons fils au bornier. (voir câblage en 3-6)

Exemple du Cas 1

① Engage the bosses (at 2 places) ② Insérer et fixer ici. ③ Engage the claws (at 2 places).

Exemple du Cas 2

① Engage the bosses (at 2 places) ② Insérer et fixer ici. ③ Engage the claws (at 2 places)

Attention>>

Fixer les fils de batteries et le câble d'alarme dans les rainures tel qu'indiqué dans le schéma.

Couper l'excès des câbles à la longueur nécessaire.

Les fils dépassant peuvent être pris par la base.

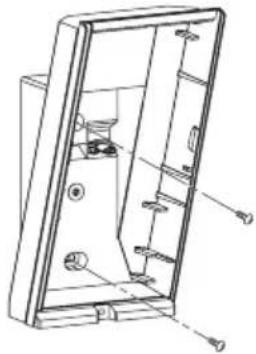

4 Fixer la base à la surface du mur.

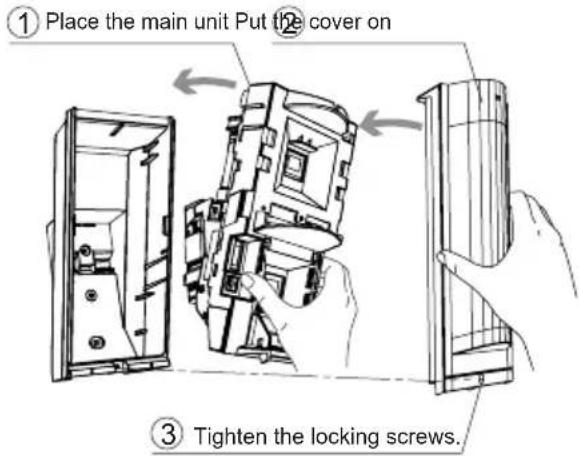

5 Monter l'unité principale et la lentille sur la base.

Si l'unité principale n'entre pas bien dans la base, l'émetteur radio peut être en contact ou le câblage peut être coincé.

3-4 Montage du support

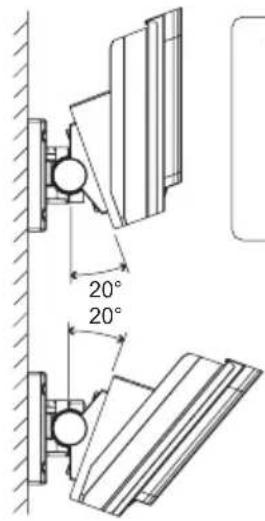

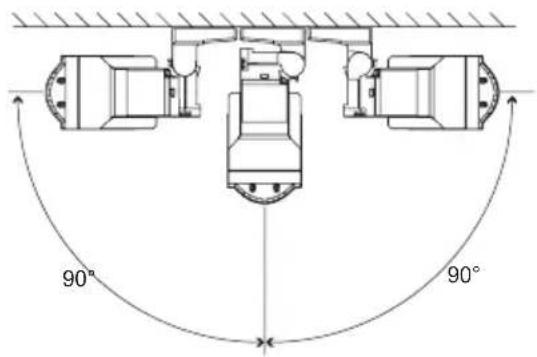

L'utilisation du support rend possible le réglage horizontal de plus ou moins 90 degrés. Si le sol est inégal et donc non parallèle à la base de l'unité, on peut régler l'unité verticalement de plus ou moins 20 degrés (voir 3-5).

90° 90°

20° 20°

Attention

Ne pas modifier la distance de détection avec le support. Utiliser le cache de masquage pour ajuster la distance de détection.

Installation du support

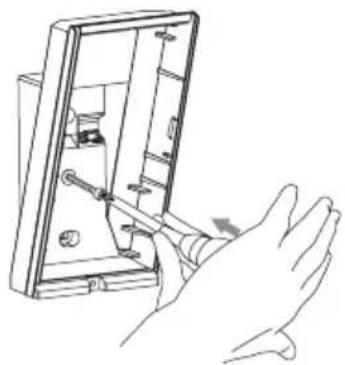

1 Enlever la vis de blocage haut-bas.

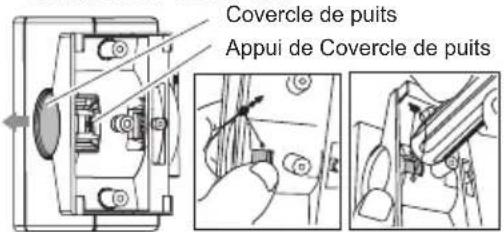

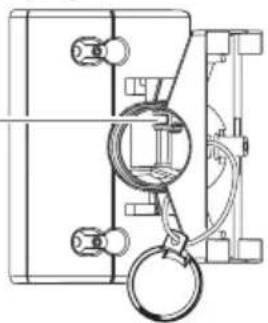

2 Poussez la pince de l'abri de l'arbre forwardly droit avec votre pouce.

Au cas où la pince est collée, utilisez un outil convenable. e. g. en arrière-côté d'un conducteur de la vis.

Covercle de puits Appui de Covercle de puits

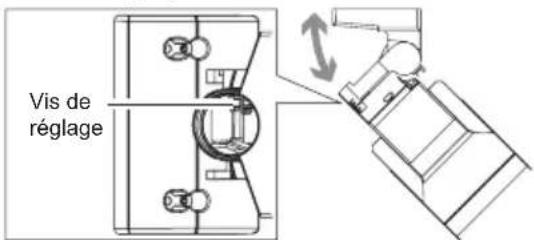

3 Dévisser les vis de réglage de deux tours.

Vis de réglage

Attention

Ne pas trop desserrer les vis. Les vis se sépareraient de l'unité.

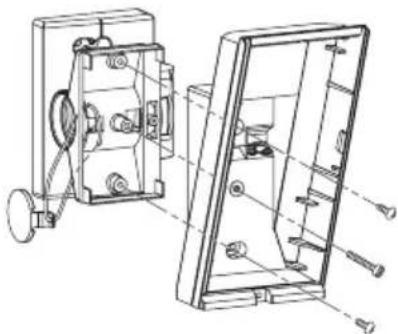

4 Fixer le support au mur.

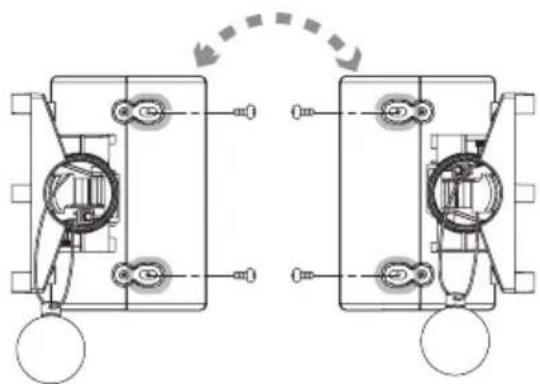

Modifier la direction du support selon que l'unité principale doit être face à la gauche ou la droite.

Ouvrir la découpe de la vis de blocage pour le support.

Installer la base sur le support.

Ne pas serrer la vis de blocage haut-bas.

Régler l'angle horizontal, et serrer. La vis de réglage dans le sens horaire.

Vis de réglage

Installer l'unité principale et le couvercle sur la base.

Terminer 3-5 REGLAGE DE L'ANGLE VERTICAL.

Enlever le couvercle et l'unité principale pour serrer la vis de blocage, et remettre l'unité principale et le couvercle sur la base.

Mettre le couvercle du puits en place.

3-5 Reglage de l'angle vertical

Pour de bonnes performances, régler l'angle vertical parallèle au sol.

Décider d'abord la distance de détection souhaitée. Si vous choisissez 9,0m/5,5m/4,0m, masquez la lentille avec des caches. Voir 3-1 pour les détails.

Faites un test de marche pour vérifier si l'angle vertical est perpendiculaire ou non.

Si vous constatez que la détection est inférieure à la distance désignée, augmentez l'angle vertical.

Si la détection se fait à la distance spécifiée, ne rien changer.

Si vous constatez que la détection est hors de la distance voulue, abaissez l'angle vertical.

Si la base de l'unité est déjà parallèle au sol, ne modifiez pas la distance de détection en inclinant l'unité vers le haut ou le bas. La zone et la distance de détection devraient être ajustées avec les caches de masquage. Voir 1-3 et 3-1 pour les détails.

Faites un test de marche pour vérifier si la distance de détection est correcte.

0 degré est le bon réglage pour 3m (10 ft.) de hauteur d'installation.

Ajuster de 1 click (2,5 degré vers le haut) pour 2,5m (8,3 ft.) de hauteur d'installation pour garder une portée de détection de 12m (40 ft.).

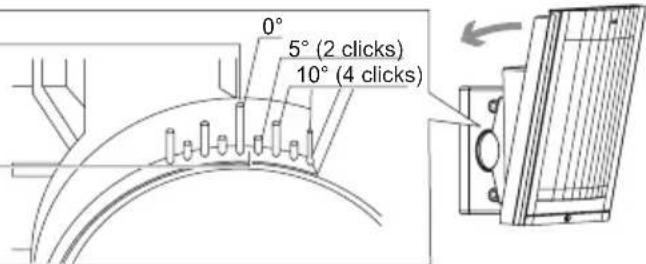

0° 5° (2 clicks) 10° (4 clicks)

*1 : Bornes AUTOPROTECTION à raccorder à une boucle de supervision de 24 heures.

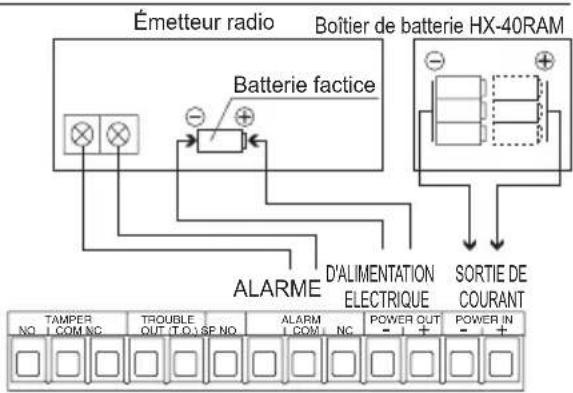

-Partage des batteries

Émetteur radio Boîtier de batterie HX-40RAM Batterie factice ALARME D'ALIMENTATION ELECTRIQUE SORTIE DE COURANT TAMPER COM NC TROUBLE OUT (T.O.) SE NO ALARM COM NC POWER OUT + POWER IN +

HX-40RAM Unité principale

Partage des batteries impossible

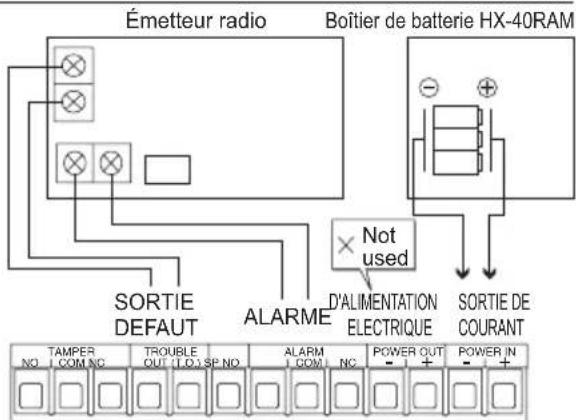

• Utiliser un émetteur radio avec 2 entrées ou borne de batterie faible et connecter à la SORTIE DEFAULT.
• Utiliser 2 petits émetteurs radio et connecter l'un au câblage d'alarme et l'autre au câblage défaut (la taille de tels émetteurs radio devrait être assez petite pour entrer dans l'espace intérieur de HX-40RAM (A/B)).
• Sortie du SIGNAL BATTERIE FAIBLE à la borne de SORTIE ALARME, régler le DIP 5 (voir p. 12).

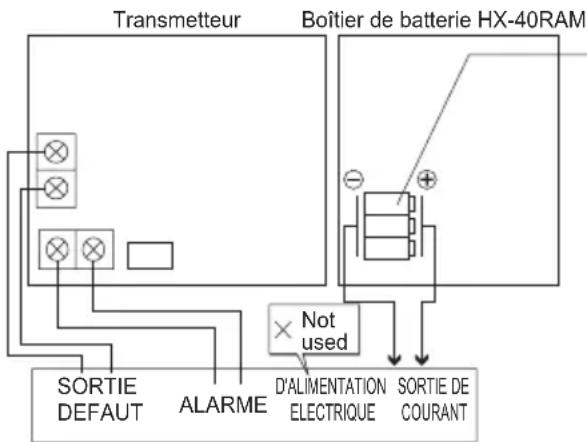

Émetteur radio Boîtier de batterie HX-40RAM SORTIE DEFAULT ALARME × Not used D'ALIMENTATION ELECTRIQUE SORTIE DE COURANT TAMPER COM NC TROUBLE OUT (LO) SP NO ALARM COM NC POWER OUT + POWER IN

HX-40RAM Unité principale

4-1 Fonction

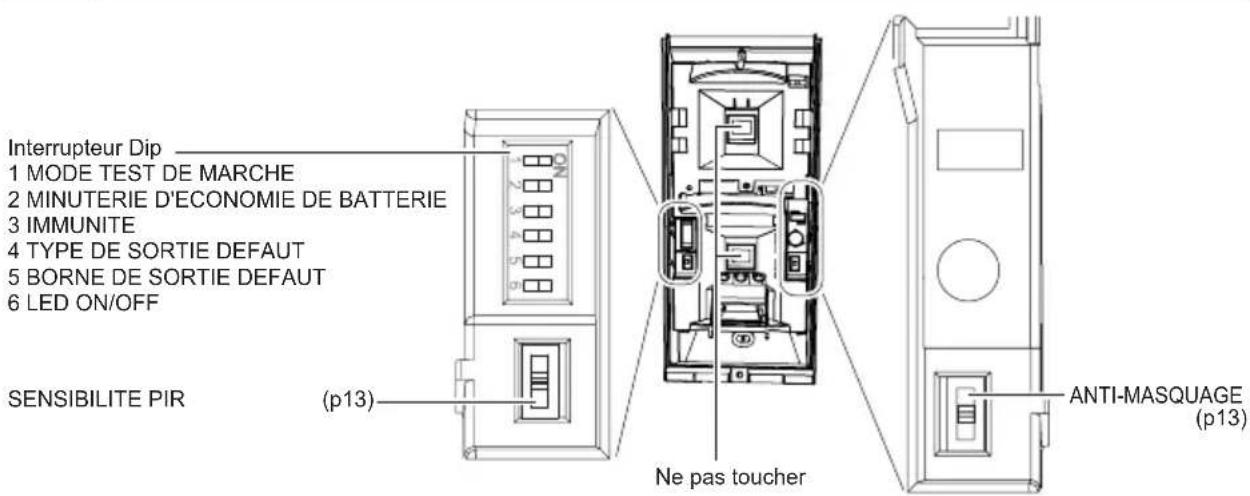

Interrupteur Dip 1 MODE TEST DE MARCHE 2 MINUTERIE D'ECONOMIE DE BATTERIE 3 IMMUNITE 4 TYPE DE SORTIE DEFAULT 5 BORNE DE SORTIE DEFAULT 6 LED ON/OFF SENSIBILITE PIR (p13) Ne pas toucher ANTI-MASQUAGE (p13)

MODE DE TEST DE MARCHE

Interrupteur Dip 1

ON NORM. ← TEST

POSITION	FONCTION
TEST(réglage d'usine)	•LED s'allume au moment de la détection sans tenir compte du DIP 6.(s'allume pour tout réglage du LED ON/OFF (DIPSW 6, voir p13).•L'alarme se déclenchera à la détection sans tenir compte de DIP-SW 2.
NORM.	•Fonctionnement normal. (mode économie de la batterie.)•LED est éteint. (Quand le LED ON/OFF est sur OFF.)

REMARQUE : Pour le test de marche, se déplacer à plus de 1m (3,3ft.) du détecteur.

Attention

Après la fin du test de marche, toujours régler l'unité en position NORM pour le fonctionnement. L'utilisation de l'unité en mode TEST abrège la vie des batteries.

-MINUTERIE D'ECONOMIE DES BATTERIES

Interrupteur Dip 2

Même s'il y a continuellement des causes d'alarme, l'alarme est produite seulement une fois sur la période de la minuterie pour économiser les batteries.

POSITION	FONCTION
120s(réglage d'usine)	120 secondes.
5s	5 secondes.

-INTERRUPTEUR D'IMMUNITE

Interrupteur Dip 3

1 2 3 4 5 6 ON STD ↔ IMMUNITY

POSITION	FONCTION
STD(réglage d'usine)	Sensibilité normale.
IMMUNITY	La sensibilité sera assouplie en environnement hostile.

ON 1 2 3 4 5 6 N.C. ↔ N.O.

Sélectionner la sortie du point de contact avec la BORNE DE SORTIE DEFAULT.

POSITION	FONCTION
N.C. (réglage d'usine)	Le signal N.C. est en sortie de la BORNE DE SORTIE DE DEFAULT.
N.O.	Le signal N.O. est en sortie de la BORNE DE SORTIE DE DEFAULT.

* Ce réglage n'est valable que si la BORNE DE SORTIE DE DEFAULT (réglage d'usine) est sélectionnée avec le DIP 5.

Sortie de signal de défaut

Le signal de défaut est émis à intervalles réguliers lorsque le dysfonctionnement continue un certain temps.

SORTIE ANTI masquage

Lorsqu'un objet est placé à proximité de la lentille, pendant plus de 180 secondes, le circuit IR d'Anti-Masquage sera activé et il produira un signal d'erreur.

La sortie Anti-Masquage sera automatiquement remise à zéro environ une minute après l'enlèvement de l'objet de masquage.

SORTIE batterie FAIBLE

Quand la capacité de la batterie devient faible, l'unité émet automatiquement des transmissions de durée fixe pour attirer l'attention.

Quand le signal BATTERIE FAIBLE est émis, la fonction Anti-Masquage est désactivée pour prolonger la vie de la batterie.

Remplacer toutes les batteries par des neuves lorsque le signal BATTERIE FAIBLE est émis.

Avertissement

Ne pas utiliser des batteries de capacités différentes (par ex. : mélanger des batteries neuves et usagées) ou de fabricants et/ou de types différents. Le non-respect de ce qui précède peut provoquer une explosion, une fuite d'électrolyte, une émission de gaz toxiques ou une autre conséquence dommageable aux personnes et aux biens.

Interrupteur Dip

ON 1 2 3 4 5 6 TROUBLE ↔ TROUBLE OUTPUT OUTPUT +ALARM

POSITION	FONCTION
BORNE DE SORTIE DEFAULT (réglage d'usine)	Le signal défaut est émis à la BORNE SORTIE DEFAULT.
SORTIE DEFAULT + BORNE ALARME	Le signal défaut est émis à la BORNE SORTIE DEFAULT et à la BORNE ALARME.

POSITION	FONCTION
OFF(réglage d'usine)	La LED ne s'allume pas même en cas de détection.
ON	La LED s'allume quand quelqu'un est détecté.

SENSIBILITE PIR

-SENSIBILITE PIR

ON 1 2 3 4 5 6 HAUTE MOYENNE FAIBLE

POSITION	FONCTION
HAUTE	Sensibilité élevée
MOYENNE (réglage d'usine)	Sensibilité moyenne
FAIBLE	Sensibilité faible

4-2 Anti-masquage

-SENSIBILITE ANTI-MASQUAGE

HAUTE STD OFF

POSITION	FONCTION
HAUTE	Sensibilité élevée
STD(réglage d'usine)	Sensibilité Standard
OFF	OFF Désactivé

Attention >>

À la mise en marche, ne laissez aucun objet à 1 mètre de l'unité.

Light BlinkOFF

ETAT		Voyant LED
Alarme		Lumière rouge
Période de chauffe		Clignotant rouge
Sortie défaut	Boot de l'Anti-Masquage (Démarrage Anti-Masquage)	Rouge clignotant 2 fois puis éteint pendant 5 secondes. Ce mouvement se répète.
	Anti-Masquage	Rouge clignotant 3 fois puis éteint pendant 3 secondes. Ce mouvement se répète.
	Sortie batterie faible	Rouge clignotant 4 fois puis éteint pendant 3 secondes. Ce mouvement se répète.

REMARQUE : Pour distinguer une sortie défaut due à une batterie faible, la LED de batterie faible s'allume quand le couvercle est ouvert même si le LED ON/OFF (DIP-SW 6, voir p13) est réglé sur OFF.

-reglage de la PORTEE de detection

Pour limiter la distance de détection, appliquer le cache de masquage approprié. Il y a trois types de caches.

Coller par exemple pour masquage N° 5 et N° 6

Les spécifications et le design peuvent être modifiés sans préavis.

5-2 Dimensions

Les modèles HX-40 n'étant qu'une partie d'un système complexe, nous ne pouvons pas accepter de responsabilité complète pour tout dommage ou autre conséquence suite à une intrusion. Conformément à notre politique d'amélioration continue, Optex se réserve le droit de modifier la spécification sans préavis.

Pour une indication approximative de durée de remplacement de batteries, entrez le type de batterie et la date de la première utilisation.

Type de batterie Date (Année/Mois)
