Type de produit	Détecteur de mouvement infrarouge passif
Modèle	FMX-ST / FMX-DST
Méthode de détection	Infrarouge passif
Couverture	15 m x 15 m, angle 85°
Zones de détection	78 zones
Hauteur de montage	2,2 à 3,0 m
Période d'alarme	Environ 2,5 secondes
Sorties alarme	N.C., 28 VDC 0,2 A max., résistance < 10 Ohms
Interrupteur autoprotection	N.C., actif quand le capot est enlevé
Sortie autoprotection	28 VDC 0,1 A max., résistance < 10 Ohms
Sensibilité	Commutateur BAS / MOY / HAUT
Préchauffage	Environ 60 secondes (LED clignotante)
Alimentation	9,5 à 16 VDC
Consommation électrique	8 mA (normal), 11 mA (max.) à 12 VDC
Dimensions (H x L x P)	111,7 mm x 61,4 mm x 50,0 mm
Poids	Environ 100 g
Température de fonctionnement	-20°C à +50°C
Humidité ambiante	95% max.
Immunité RF	Pas d'alarme à 10 V/m
Indice IP / IK	IP30 / IK04
Indicateur LED	Commutable ON/OFF
Test de marche recommandé	Au moins une fois par an
Type de montage	Perpendiculaire à la zone de détection

FOIRE AUX QUESTIONS - FMXST OPTEX

Comment installer correctement le détecteur FMXST ?

Montez le détecteur à une hauteur comprise entre 2,2 et 3,0 mètres, perpendiculairement à l'endroit où une intrusion est envisagée. Assurez-vous que l'objectif n'est pas obstrué.

Comment régler la sensibilité du détecteur ?

Utilisez le commutateur de sensibilité situé à l'intérieur du boîtier. Trois niveaux sont disponibles : BAS, MOY et HAUT. Ajustez selon l'environnement.

Que signifie le clignotement de la LED après la mise sous tension ?

La LED clignote pendant la phase de préchauffage qui dure environ 60 secondes. Une fois stabilisée, le détecteur est opérationnel.

Comment effectuer un test de marche ?

Activez la LED via le commutateur ON/OFF, puis marchez dans la zone de détection. La LED doit s'allumer à chaque détection. Effectuez ce test au moins une fois par an.

Quels sont les branchements électriques du FMXST ?

L'alimentation doit être comprise entre 9,5 et 16 VDC. Les sorties alarme sont N.C. (normalement fermées) et supportent 28 VDC 0,2 A max. Respectez la polarité.

Comment désactiver la LED de détection ?

Placez le commutateur LED en position OFF. La LED ne s'allumera plus lors des détections, ce qui rend le détecteur discret.

Quelle est la portée et l'angle de détection ?

La couverture est de 15 mètres sur 15 mètres avec un angle de 85 degrés. Le détecteur possède 78 zones de détection.

Que faire si le détecteur déclenche des fausses alarmes ?

Vérifiez l'environnement : sources de chaleur, animaux, ou reflets. Réduisez la sensibilité avec le commutateur. Assurez-vous que le détecteur est propre.

Comment nettoyer le détecteur FMXST ?

Utilisez un chiffon doux et sec pour nettoyer la lentille et le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant le nettoyage.

Quelles sont les conditions environnementales de fonctionnement ?

Température : -20°C à +50°C, humidité relative max. 95%. Indice IP30 (protection contre la poussière) et IK04 (résistance aux chocs).

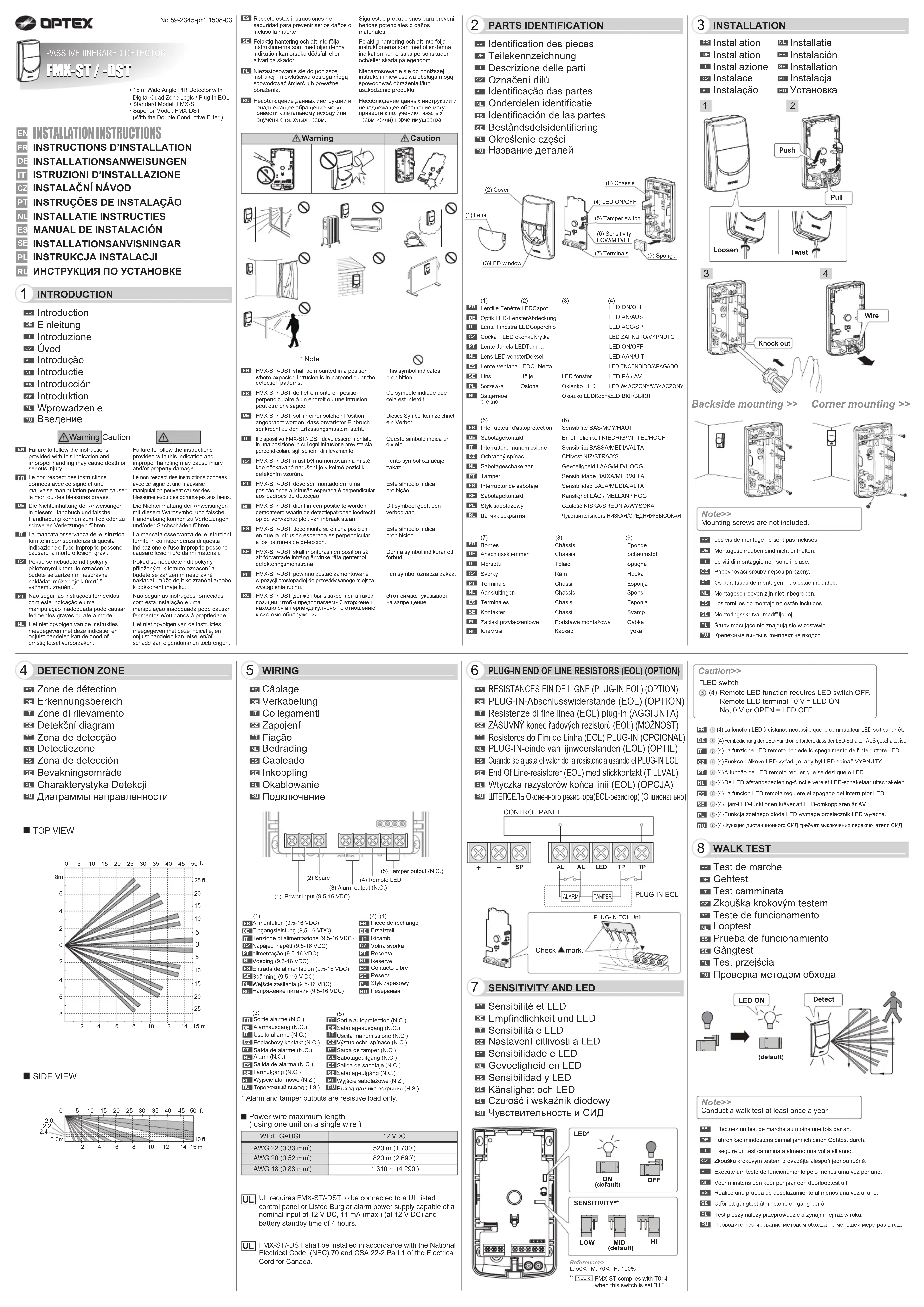

MODE D'EMPLOI FMXST OPTEX

Le non-respect des instructions données avec ce signe et une

mauvaise manipulation peuvent causer

Le non respect des instructions données avec ce signe et une mauvaise manipulation peuvent causer des

blessures et/ou des dommages aux biens.

FR FMX-ST/-DST doit être monté en position perpendiculaire à un endroit où une intrusion peut être envisagée.

Ce symbole indique que

Cela est interdit.

Lentille Fenêtre LEDCapot

DE Optik LED-Fenster Abdeckung IT Lanto Finestre LED Conership

1. Caška LED skiskaKodk

PT Lente Janela LED Tampa

NL Lentille LED voletDeksel

Sensibilité et LED

FR Effectuez un test de marche au moins une fois par an.

Modèle	FMX-ST/-DST *
Méthode de détection	Infrarouge passif
Couverture	15 m sur 15 m 85° de largeur
Zones de détection	78 zones
Hauteur de montage	Entre 2,2 et 3,0 m
Indicateur LED pour alarme	Commutateur ON/OFF
Période d'alarme	Environ 2,5 s
Sorties alarme	N.C., 28 VDC 0,2 A max. Résistance<10 Ohms
Interrupteur autoprotection	N.C., active quand le capot est enlevé
Sortie autoprotection	28 VDC 0,1A max. Résistance<10 Ohms
Sensibilité/étendue	Commutateur BAS/MOY/HAUT
Préchauffage	Environ 60 s (LED clignotant.)
Alimentation	Entre 9,5 et 16 VDC
Circuit électrique	8 mA (normal), 11 mA (max.) à 12 VDC
Dimensions	111,7 mm X 61,4 mm x 50, 0 mm (HxLxP)
Poids	Approx. 100 g
Température de régime	Entre -20°C et +50°C
Humidité ambiante	95% max.
Interférence en Radio-Fréquence	Pas d'alarme à 10 V/m
IP / IK	IP: 30 / IK:04

* FMX-DST est équipé de la double filter conductrice. Conception et spécifications sont sujettes à changement sans préavis.

Cet appareil est fait pour détecter les mouvements intrus et activer un panneau d'alarme. N'étant qu'une partie d'un système complet, nous rejetons toute responsabilité pour tout dommage ou autres conséquences suite à une intrusion.
