SX360Z - Détecteur de mouvement OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvement infrarouge passif 360°
Marque	Optex
Modèle	SX360Z
Dimensions	∅ 128 mm, hauteur 45 mm
Poids	224 g
Alimentation	6 à 18 Vcc, 18 mA maxi
Couverture	360°, diamètre max 18 m (zoom réglable)
Hauteur de fixation	2,4 à 5 m
Nombre de zones	276 faisceaux
Sensibilité	0,6 m/s à 1,6°C, réglable (H, M, L)
Vitesse détectable	0,3 à 3 m/s
Sortie d'alarme	NF 28 Vcc 0,2 A maxi, résistance contact < 5 Ω
Autoprotection	Contact NF, ouvert si sphère retirée, 30 Vcc 0,1 A max
Comptage d'impulsions	1, 2 ou 4 impulsions, réglable
Préchauffage	Environ 20 s (LED clignotent)
Température de fonctionnement	-20°C à +55°C
Humidité relative	95% maxi
Indice de protection	IP31, IK03
Fonctions spéciales (SX360ZV)	Mémoire d'alarme et premier détecteur en alarme
Inhibition des LED	Par switch (SX360Z) ou borne DL
Entretien	Essais fonctionnels annuels, nettoyage avec un chiffon doux et sec

FOIRE AUX QUESTIONS - SX360Z OPTEX

Comment régler la hauteur de fixation du détecteur ?

Le détecteur doit être fixé au plafond à une hauteur comprise entre 2,4 et 5 m. Utilisez le réglage du zoom pour adapter la zone de détection à la hauteur réelle (voir chapitre 7 de la notice).

Quelle est la portée de détection maximale ?

La couverture est de 360° avec un diamètre maximal de 18 m grâce au zoom réglable. La zone réelle dépend de la hauteur de fixation et du réglage du zoom.

Comment inhiber les LEDs du détecteur ?

Sur le SX360Z, utilisez le switch Marche/Arrêt des LED. Sur les deux modèles, vous pouvez connecter la borne DL au négatif de l'alimentation pour inhiber les LEDs, ou la laisser en l'air pour les activer (voir chapitre 10).

Que signifie la mémoire d'alarme sur le SX360ZV ?

La mémoire d'alarme permet d'identifier quel détecteur a déclenché une alarme après la mise à l'arrêt de la centrale. Les LEDs restent allumées (ou clignotent pour le premier en alarme) pour indiquer le détecteur concerné (voir chapitre 8).

Comment régler le comptage d'impulsions ?

Utilisez le sélecteur d'impulsions (chapitre 9). Position 1 pour essais, 2 pour usage standard, 4 pour environnements difficiles (ex. variations de température).

Quelles sont les précautions d'installation ?

Évitez les rayons solaires directs, la proximité de sources de chaleur (radiateur, climatisation), la vapeur d'eau, les obstacles comme les rideaux, et n'installez pas à l'extérieur (voir chapitre 3).

Que faire si les LEDs s'allument sans raison apparente ?

Vérifiez la présence d'objets instables dans le champ (ex. plantes, rideaux), les sources de chaleur soudaines, ou une inversion de polarité. Consultez le tableau de maintenance au chapitre 11.

Comment utiliser le réglage du zoom ?

Desserrez la vis noire du zoom, tournez la bague : dans le sens horaire pour hauteur élevée, antihoraire pour faible hauteur. Placez la vis en face du repère (A à E) correspondant à votre hauteur et resserrez sans trop serrer (chapitre 7).

Quelle tension d'alimentation est requise ?

Le détecteur fonctionne avec une tension continue de 6 à 18 Vcc avec un taux d'ondulation admissible de 250 mV. La consommation maximale est de 18 mA pour le SX360Z et 25 mA pour le SX360ZV.

Quelle est la différence entre le SX360Z et le SX360ZV ?

Le SX360ZV dispose en plus d'une mémoire d'alarme et d'une fonction premier détecteur en alarme, permettant d'identifier le détecteur déclencheur. Il a également une consommation légèrement supérieure (25 mA) et un poids de 227 g.

MODE D'EMPLOI SX360Z OPTEX

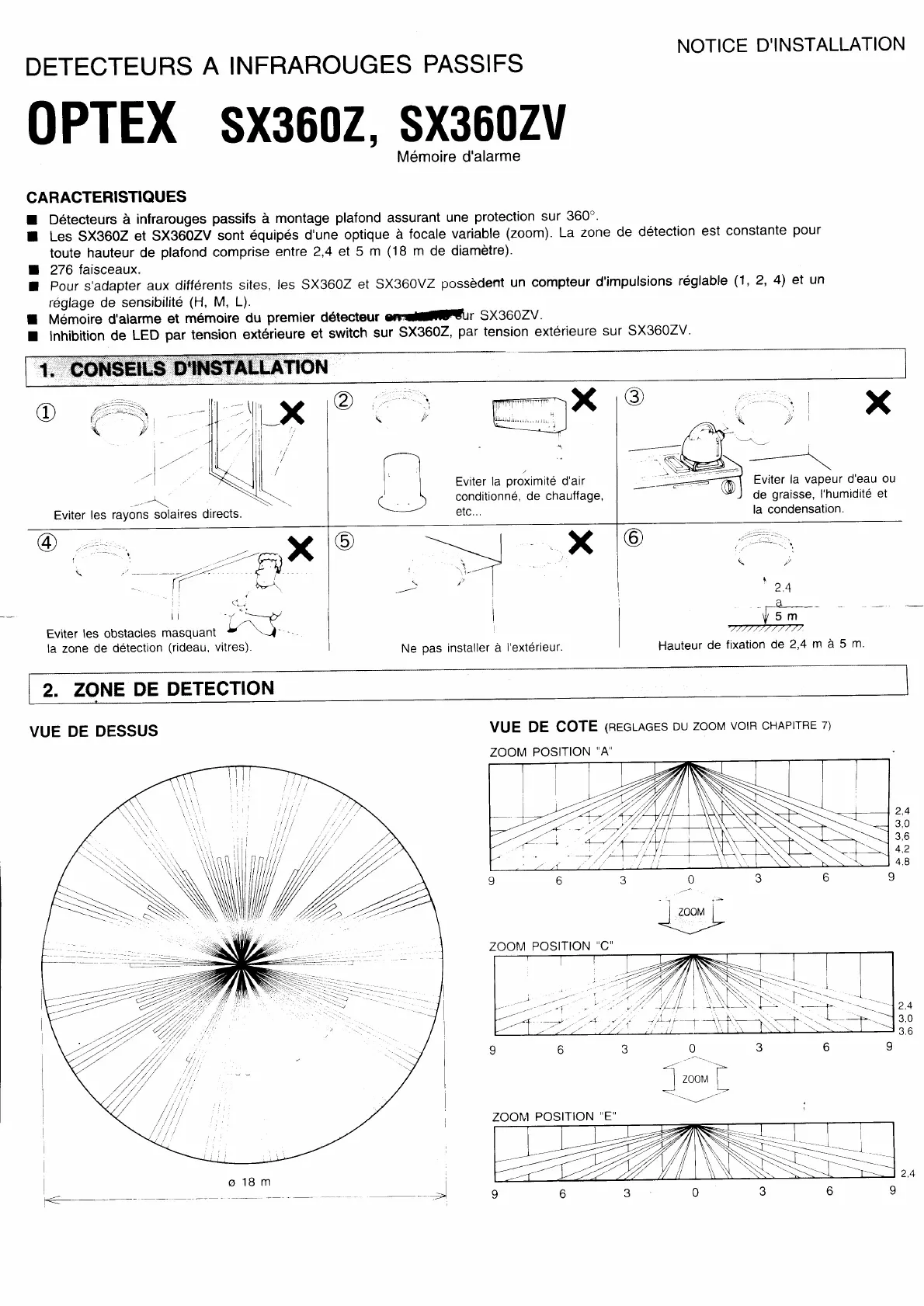

■ Détecteurs à infrarouges passifs à montage plafond assurant une protection sur 360°. ■ Les SX360Z et SX360ZV sont équipés d'une optique à focale variable (zoom). La zone de détection est constante pour toute hauteur de plafond comprise entre 2,4 et 5 m (18 m de diamètre). ■ 276 faisceaux. ■ Pour s'adapter aux différents sites, les SX360Z et SX360VZ possèdent un compteur d'impulsions réglable (1, 2, 4) et un réglage de sensibilité (H, M, L). ■ Mémoire d'alarme et mémoire du premier détecteur en alarme sur SX360ZV. ■ Inhibition de LED par tension extérieure et switch sur SX360Z, par tension extérieure sur SX360ZV.

Conseils d'installation

Eviter les rayons solaires directs.

Eviter la proximité d'air conditionné, de chauffage, etc... ③

Eviter les obstacles masquant la zone de détection (rideau, vitres). ⑤

Ne pas installer à l'extérieur.

2. ZONE De detection

VUE DE DESSUS

4. Installation

Séparer l'optique du socle. Dévisser la vis de blocage, puis tourner l'optique dans le sens inverse des aiguilles d'une montre.

Fixer le socle puis raccorder les fils (chapitre 5). Colmater les trous de fixation avec les éponges.

Régler le zoom (chapitre 7) et la sensibilité (chapitre 6) en fonction de la hauteur de plafond.

Replacer l'optique sur le socle : tourner la sphère dans le sens des aiguilles d'une montre. Alimenter le SX360Z et attendre que les LEDs aient fini de clignoter (préchauffage de 20 s.).

Faire un essai.

Déposer l'optique pour régler le comptage (chapitre 9) en fonction de l'environnement et de la surface à protéger. Replacer l'optique puis serrer la vis de blocage.

REMARQUE : Une alarme peut survenir sans raison apparente à la fin du préchauffage. Ce phénomène ne constitue pas un défaut de fonctionnement.

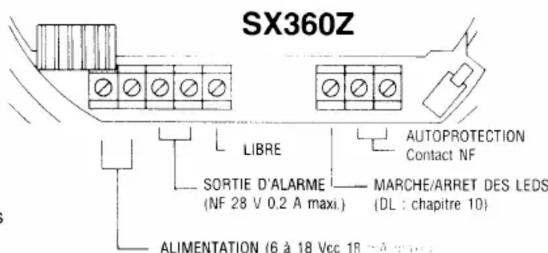

5. Raccordement

Les câbles d'alimentation ne doivent pas dépasser les longueurs suivantes :

	SX360Z		SX360ZV
SECTION	12 V	14 V	12 V	14 V
0,33 mm^2	320 m	650 m	230 m	460 m
0,52 mm^2	510 m	1020 m	360 m	730 m
0,83 mm^2	820 m	1600 m	570 m	1150 m

REMARQUE : Si un même câble est utilisé pour alimenter plusieurs détecteurs, diviser les longueurs ci-dessus par le nombre de détecteurs.

Mesurer la hauteur de fixation et déterminer le diamètre de détection (chapitre 7).

Régler la sensibilité selon les indications du tableau ci-dessous en fonction du diamètre de détection. (H = haute sensibilité, M = sensibilité moyenne, L = faible sensibilité)

POSITION	L	M	H
DIAMETRE DE DETECTION	de ø 9à ø 12 m	de ø 12à ø 15 m	de ø 15à ø 18 m

7. Reglage du ZOOM

Le zoom des SX360Z et SX360ZV permet d'ajuster le diamètre de détection en fonction de la hauteur de fixation (2,4 à 5 m).

POSITION DE LA VIS	A	B	C	D	E
hauteur 5,0 m	ø 18	----	----	----	----
hauteur 4,2 m	ø 16	ø 18	----	----	----
hauteur 3,6 m	ø 13	ø 15	ø 18	----	----
hauteur 3,0 m	ø 11	ø 13	ø 15	ø 18	----
hauteur 2,4 m	ø 9	ø 10	ø 12	ø 14	ø 18

REGLAGE DU ZOOM ①

Desserrer la vis noire du zoom.

Tourner la bague du zoom - dans le sens des aiguilles d'une montre pour une hauteur de plafond élevée, - dans le sens inverse des aiguilles d'une montre pour une faible hauteur de plafond.

Placer la vis du zoom en face du repère choisi, puis resserrer cette vis.

NE PAS TROP SERRER.

8. Memoire d'alarme et memoire du premier detecteur en ALARME (SX360ZV)

Les SX360ZV possèdent une mémoire d'alarme et une mémoire du premier détecteur en alarme. Cette dernière fonction est utilisée pour identifier l'appareil qui a déclenché l'alarme en premier lorsque plusieurs SX360ZV sont connectés dans une même boucle de centrale d'alarme.

8.1 Câblage de la mémoire d'alarme

Raccorder la tension de commande venant de la centrale sur la borne AM du détecteur.

	Tension de commande
Centrale en marche	0 à 1 Vcc
Centrale à l'arrêt	Circuit ouvert

Le zéro volt de commande doit être commun avec le zéro volt de l'alimentation.

8.2 Câblage de la mémoire du premier détecteur en alarme.

Raccordez les bornes IA de tous les détecteurs en parallèle.

REMARQUE : ne pas raccorder plus de 40 détecteurs.

8.3 Indications des LEDs

Si l'IRP détecte une intrusion lorsque la centrale est en service, à la mise à l'arrêt de la centrale les LEDs de l'IRP restent allumées pour signaler l'origine du défaut.

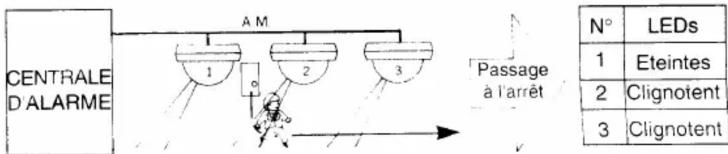

■ Fonctionnement avec "premier en alarme". La mémoire du premier détecteur ayant été déclenché est visualisée par le clignotement des LEDs. Les LEDs des autres détecteurs en mémoire d'alarme sont allumées.

■ "Premier en alarme" non utilisée : les LEDs des détecteurs en mémoire d'alarme clignotent.

8.4 ■ Remise à zéro de la mémoire d'alarme.

Elle s'effectue automatiquement à la mise en marche de la centrale.

8.5 REMARQUES

La mémoire d'alarme fonctionne même si les LEDs sont inhibées. La mémoire d'alarme n'est pas active lorsque la centrale est à l'arrêt. Lorsque la centrale est en marche, la mémoire d'alarme est sans effet sur le fonctionnement des LEDs et de la sortie d'alarme.

Utiliser une centrale d'alarme compatible avec le fonctionnement de la mémoire d'alarme.

9. Comptage d'impulsions

Régler le comptage de la manière suivante :

■ Position 1 (alarme instantanée) Réservée aux essais.

■ Position 2 (fonctionnement standard) A utiliser dans la plupart des applications. ■ Position 4 pour les environnements défavorables : (Exemple : variations de température).

10. Marche/arret des LEDS

Switch ON/OFF sur SX360Z

Borne DL sur SX360Z et SX360ZV

Inhiber ou non les LEDs à l'aide du Switch.

■ La commande d’inhibition des LEDs n’affecte pas la mémoire d’alarme. ■ L’inhibition des LEDs peut être commandée localement ou à distance.

LEDs non inhibées	Connector DL au (-) alim. détecteur
LEDs inhibées	Laisser la borne DL en l'air

1. MAINTENANCE

PROBLEME	CAUSE PROBABLE	REMEDE
Les LEDs ne s'allument pas	Tension d'alimentation incorrecte (coupure, tension trop basse)	Alimentation correcte de 6 à 18 Vcc
	Mauvaise zone de détection	Voir chapitres 2 et 7
	Alimentation inversée	Vérifier la polarité
	Les LEDs sont inhibées	Voir chapitre 10
Les LEDs s'allument sans cause apparente	Objet instable dans le champ du détecteur	Retirer l'objet
	Brusque changement de température (radiateur, air conditionné)	Retirer les sources de chaleur
Les LEDs restent allumées	Mauvais câblage de la mémoire d'alarme	Reprendre le câblage
	Tension non conforme	0 à 1 Vcc (référencé au - alimentation)
Les LEDs s'allument mais l'alarme n'est pas transmise	Contacts du relais endommagés	Réparer ou remplacer. Vérifier la charge en ligne
	Mauvais câblage	Reprendre le câblage

ESSAIS FONCTIONNELS AU MOINS UNE FOIS PAR AN

1. CARACTÉRISTIQUES

MODELE	SX360Z
Type de détection	Infrarouges passifs
Couverture	360°, ∅ 18 m (zoom)
Nombre de zones	276
Hauteur de fixation	Plafond de 2,4 à 5 m
Sensibilité	0,6 m/s à 1,6°C ; voir chapitre 6
Vitesse détectable	0,3 à 3 m/s
LEDs	Clignotent pendant le préchauffageIndicateurs d'alarme (commutable)
Durée d'alarme	2 ± 0,5 s
Sortie d'alarme	NF 28 Vcc 0,2 ARésistance contact < 5 ohms
Autoprotection	NF ; ouvert quand sphère retirée30 Vcc 0,1 A max ; Résistance contact < 1ohm
Comptage	20 ± 5 s : 1, 2 ou 4 impulsions
Préchauffage	Environ 20 s (LEDs clignotent)
Alimentation	Tension : de 6 à 18 VcCTaux d'ondulation admissible : 250 mV
Consommation	18 mA maxi.
Poids	224 g
Température de fonctionnement	- 20°C à + 55°C
Humidité relative	95 % maxi.
Perturbations HF	Pas d'alarme pour 30 V/m
IP31 IK03

MODELE	SX360ZV
LEDs	Clignotent pendant le préchauffageIndicateurs d'alarme (commutable)Mémoire d'alarme ; voir chapitre 8Premier détecteur en alarme ; voir chapitre 8
Mémoire d'alarme	Tension de commande de 0 à 1 Vcc (masse)
Premier en alarme	40 détecteurs maxi. ; voir chapitre 8
Consommation	25 mA maxi.
Poids	227 g

NI 1055 OPX. ed A 11/1991

Cet ensemble est conçu pour détecter l'intrusion et commander une centrale d'alarme. Le détecteur étant un élément d'un système d'alarme complet, le constructeur ne peut être tenu pour responsable en cas de vol ou d'effraction.
