Caractéristiques techniques	Détecteur de mouvement infrarouge passif, portée jusqu'à 12 mètres, angle de détection de 90°.
Utilisation	Idéal pour la surveillance de périmètres extérieurs, compatible avec les systèmes d'alarme sans fil.
Maintenance et réparation	Vérifiez régulièrement le fonctionnement et nettoyez les lentilles pour éviter les fausses alarmes.
Sécurité	Résistant aux intempéries, conçu pour une utilisation en extérieur, protection contre le vandalisme.
Informations générales	Alimentation par piles, autonomie prolongée, installation facile avec support inclus.

FOIRE AUX QUESTIONS - Redwall SIP404WF OPTEX

Comment installer le détecteur OPTEX Redwall SIP404WF ?

Pour installer le détecteur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le monter à une hauteur comprise entre 2,5 m et 3 m pour une détection optimale.

Que faire si le détecteur ne s'active pas ?

Vérifiez que le détecteur est correctement alimenté et que les piles sont en bon état. Assurez-vous également que le mode de détection est activé et que rien n'obstrue le capteur.

Le détecteur fonctionne-t-il par temps de pluie ?

Oui, le détecteur OPTEX Redwall SIP404WF est conçu pour fonctionner dans des conditions météorologiques variées, y compris la pluie. Cependant, une installation correcte est essentielle pour éviter les faux positifs.

Comment régler la sensibilité du détecteur ?

La sensibilité peut être ajustée via les paramètres disponibles dans le menu de configuration du détecteur. Consultez le manuel d'utilisation pour des instructions détaillées.

Est-ce que le détecteur est compatible avec d'autres systèmes de sécurité ?

Oui, le détecteur OPTEX Redwall SIP404WF peut être intégré à de nombreux systèmes de sécurité existants. Vérifiez la compatibilité avec votre système spécifique.

Comment résoudre les faux positifs ?

Pour réduire les faux positifs, vérifiez l'emplacement du détecteur et ajustez la sensibilité si nécessaire. Évitez de le placer près de sources de chaleur ou de mouvements excessifs.

Quel est le champ de détection du détecteur ?

Le détecteur a un champ de détection de 90 degrés avec une portée maximale de 12 mètres, selon les conditions d'installation.

Comment effectuer un reset du détecteur ?

Pour réinitialiser le détecteur, localisez le bouton de réinitialisation sur le dispositif et maintenez-le enfoncé pendant environ 10 secondes. Consultez le manuel pour plus de détails.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel d'OPTEX ou peut être fourni avec le produit lors de l'achat.

MODE D'EMPLOI Redwall SIP404WF OPTEX

Avertissement AttentionNe jamais réparerni modifier le produitSécurisez l’unité principale lors de son installation ou de son entretien.Si vous ne retenez pas l’unité principale lorsque les câbles y sont connectés, celle-ci risque de tomber et vous risquez d’endommager les câbles du connecteur ou la carte de circuit. AttentionAssurez-vous que l’appareil est hors tension avant de brancher les câbles.

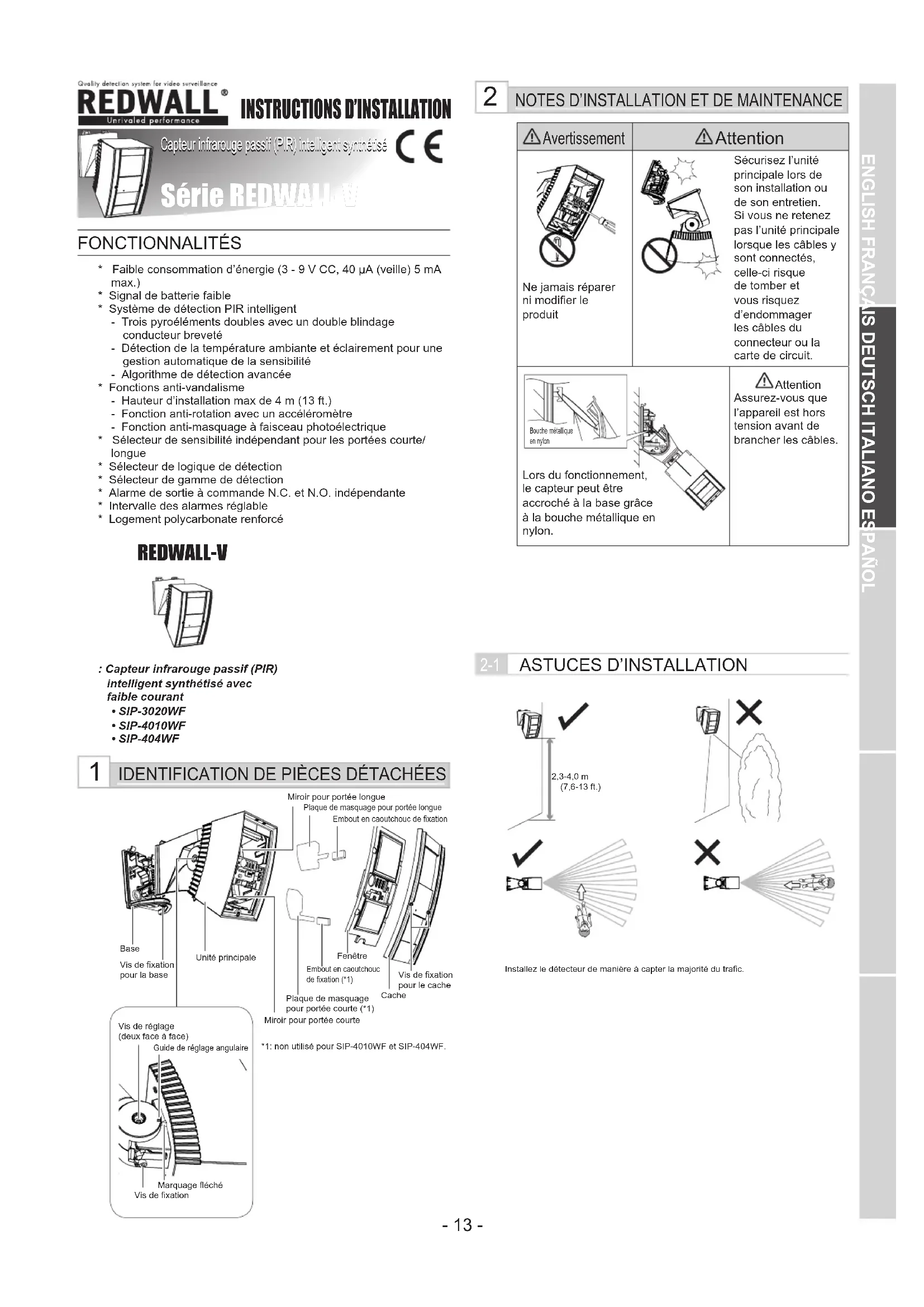

INSTRUCTIONS D’INSTALLATION

Capteur infrarouge passif (PIR) intelligent synthétisé Série REDWALL-V Capteur infrarouge passif (PIR) intelligent synthétisé Série REDWALL-V FONCTIONNALITÉS

• Faible consommation d’énergie (3 - 9 V CC, 40 μA (veille) 5 mA max.)* Signal de batterie faible* Système de détection PIR intelligent- Trois pyroéléments doubles avec un double blindage conducteur breveté- Détection de la température ambiante et éclairement pour une gestion automatique de la sensibilité- Algorithme de détection avancée* Fonctions anti-vandalisme- Hauteur d’installation max de 4 m (13 ft.)- Fonction anti-rotation avec un accéléromètre- Fonction anti-masquage à faisceau photoélectrique* Sélecteur de sensibilité indépendant pour les portées courte/longue* Sélecteur de logique de détection* Sélecteur de gamme de détection* Alarme de sortie à commande N.C. et N.O. indépendante* Intervalle des alarmes réglable* Logement polycarbonate renforcé REDWALL-V : Capteur infrarouge passif (PIR) intelligent synthétisé avec faible courantSIP-3020WFSIP-4010WFSIP-404WF

Installez le détecteur de manière à capter la majorité du trac.*1: non utilisé pour SIP-4010WF et SIP-404WF. 2-1

ASTUCES D’INSTALLATION

Base Vis de xation pour la baseUnité principalePlaque de masquage pour portée courte (*1)Embout en caoutchouc de xation (*1)FenêtreVis de xationpour le cacheCacheMiroir pour portée longuePlaque de masquage pour portée longueEmbout en caoutchouc de xationVis de réglage(deux face à face)Guide de réglage angulaireMiroir pour portée courteMarquage échéVis de xationBouche métallique en nylonLors du fonctionnement, le capteur peut être accroché à la base grâce à la bouche métallique en nylon. REDWALL-V_SP-WF_FR.indd 13 2009/05/19 16:02:08- 14 -

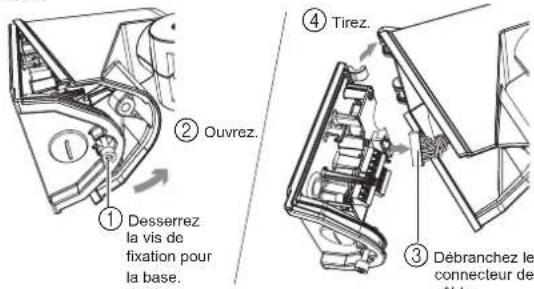

3-1 Montage au mur Montez le gabarit en papier (accessoire) au mur et percez un trou de 6 mm de diamètre pour le montage, ainsi qu’un trou de câblage. Insérez le boulon d’ancrage (accessoire) dans le trou de montage de la carte.À l’aide d’une clé à six pans, retirez l’unité principale de la base.Forez à travers la douille du trou de câblage, passez le câble dans le trou et fixez la base sur le mur.Connectez le câble au bornier (voir étape 3-3).Installez l’unité principale sur la base. Attention>> Lors de l’installation de l’unité principale, veillez à ne pas bloquer la bouche métallique en nylon. Veillez également à ne pas coincer vos doigts.Vérifiez si les divers réglages et opérations sont corrects. Attention>> Le clignotement de la diode photoémettrice rouge, après la mise sous tension de l’appareil, indique que le système est en cours de démarrage. Patientez environ 120 secondes.

(1) (2) (3) (4) (5) (6) 3-2 Vue interne de la base 3-3 CÂBLAGE *1: bornes anti-sabotage à connecter à une boucle de supervision 24/24. Attention>> Longueur maximale de câblage est de 3 mètres.Nom FonctionDÉRANGEMENT DE SORTIELe dérangement de sortie est utilisé pour un signal anti-masquage et pour un signal de batterie faible. Lorsqu’un objet est placé près de la surface de la lentille au-delà de 120 secondes (environ), le circuit anti-masquage IR est activé et génère un signal d’alarme.Lorsque la batterie est inférieure à 2,3 V CC, et cette condition continue plus de 2,5 heures, le signal sera généré. ANTI-SABOTA-

Elle est détectée si le cache est ouvert.Elle est détectée si l’unité principale est retirée de la base.Anti-rotation :Tout endommagement de l’unité principale est détecté.Si l’unité principale est affectée à l’horizontale ou à la verticale et si sa position est modifiée, tout endommagement de l’unité principale est détecté. Joint étanche(Ne pas enlever ce joint.) Base Douille du trou de câblageCapot de câblage ouvertConnecteur de l’unité principaleTrou pour le montage au murTrou pour le montage au murDouille du trou de câblageBornes de câblageLa base du modèle doit se situer à 2,3 m (7,6 ft.) - 4 m (13 ft.) du sol. 1 Desserrez la vis de xation pour la base. 2 Ouvrez. 3 Débranchez le connecteur de câbles. 4 Tirez. CONNEXIONS ELECTRIQUES DE TRANSMETTEURALIMENTATION DC (BATTERIE)ALIMENTATION D’ENTRÉEANTI-SABOTAGE DE SORTIE *1ALARME DE SORTIE (N.C.)ALARME DE SORTIE (N.O.)DÉRANGEMENT DE SORTIEPIÈCE DE RECHANGE 4 Serrez et sécurisez la vis de xation pour la base. 2 Branchez le connecteur. 3 Fermez. 1 Insérez et sécurisez ici.Bouche métallique en nylon* Le presse-étoupe (accessoire) permet le câblage.WF-100DT (Transmetteur)+ (rouge)– (noir) REDWALL-V_SP-WF_FR.indd 14 2009/05/25 15:39:09- 14 -

ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL PARAMÈTRE DE LA ZONE DE DÉTECTION Vous pouvez régler la zone de détection de 90 degrés à l’horizontale et de 10 degrés à la verticale. Rectifiez l’angle de détection verticale selon la hauteur de montage du capteur. Modèles applicables

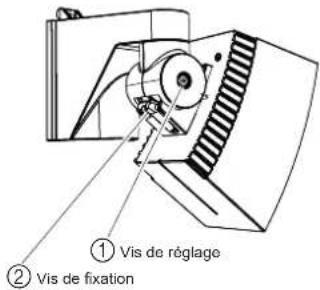

Attention>> Pour faire pivoter l’unité principale dans le sens contraire des aiguilles d’une montre, desserrez la vis de réglage à droite. Pour faire pivoter l’unité principale dans le sens des aiguilles d’une montre, desserrez la vis de réglage à gauche. Sinon, vous risquez d’avoir du mal à visser ou d’échouer à serrer la vis de réglage lors de l’installation de l’unité principale. Pour faire pivoter l’unité dans le sens contraire des aiguilles d’une montre Pour faire pivoter l’unité dans le sens des aiguilles d’une montre

Réglez l’angle de l’unité principale à l’horizontale. Ainsi, vous pouvez couvrir la zone de détection souhaitée. Réglez l’angle de l’unité principale à la verticale. Ainsi, vous pouvez couvrir la zone de détection souhaitée. Attention>> Si le mur de montage est incliné, la flèche de l’unité principale risque de dépasser la limite inférieure ou supérieure du “guide de réglage angulaire”. Vérifiez systématiquement ce point à l’aide du viseur de zone ou du testeur de mouvement. Si la zone de détection est trop haute ou trop basse, un objet en dehors de cette zone risque d’être détecté ou une erreur de détection risque de se produire. Enlevez le cache. Attention>> Le cache est rattaché à l’unité principale par une bouche métallique en nylon pour en éviter toute chute. Ne tirez pas sur le cache avec trop de force. (1) (2) (3) Une fois installéà une hauteur de 4,0 mètres (13 ft.) 3 Faites pivoter l’unité principale. 2 Desserrez la vis de réglage. 4 Serrez légèrement la vis de réglage. Crochets 3 Glissez le cache vers le bas et libérez les crochets. 1 Desserrez les deux vis de xation pour le cache et tirez dessus jusqu’à son arrêt.Cache 2 Tenez les têtes des deux vis de xation du cache, tirez vers le bas et enlevez la partie inférieure du cache de l’unité principale.Vis deréglage 1 Desserrez la vis de xation pour la base.Une fois installéà une hauteur de2,3 mètres(7,6 ft.) Alignez la flèche de l’unité principale avec le “guide de réglage angulaire” sur la vis de réglage. En règle générale, l’unité principale est réglée sur la largeur de ce guide. REDWALL-V_SP-WF_FR.indd 15 2009/05/19 16:08:33- 16 -

Installez le viseur de zone. Astuces de montage>> Placez la partie convexe des bras de xation du viseur sur les encoches de l’unité principale, avant d’y insérer et d’y installer les bras. Montez la plaque de zone de sorte qu’une èche de la section soit face supérieure et que la surface avec les lettres soit visible. Insérez la plaque de zone dans les rainures supérieures et inférieures du viseur jusqu’à l’arrêt complet de la plaque par les nervures. 404 (521205)404 (521205)4010 (521204)4010 (521204)

SIP-3020WF SIP-4010WF

SIP-404WF Réglez l’angle de l’unité principale à la verticale et à l’horizontale en observant la zone cible à travers le viseur.

(4) (5) 3 Localisez le cercle central de la plaque de zone sur le cercle central de la lentille du viseur puis vériez le modèle de la zone de détection sur la plaque de zone et l’image en arrière-plan.

• Chaque lettre gurant sur la plaque de zone correspond à un numéro du miroir (voir étape 8-2).

• Vous ne pouvez pas voir les numéros de miroir B1 à F1 et B6 à F6 (illustrés à droite) de la plaque de zone SIP-3020 à travers la fenêtre d’inspection. Vériez-les en utilisant le testeur de mouvement. Astuces de réglage>> Si vous rencontrez ces scénarios, reportez-vous à l’étape 10. Attention>> Le viseur de zone est un outil vous permettant de régler la zone de détection. Après avoir réglé la zone de détection à l’aide du viseur, vériez-la toujours avec le testeur de mouvement. Ne xez jamais le soleil avec vos yeux à travers le viseur. Après avoir utilisé le viseur, mettez-le à l’abri des expositions directes au soleil. Sécurisez la vis de réglage que vous avez desserrée. Connectez le testeur de mouvement OPM-WT (en option) au capteur et vérifiez l’exactitude de la zone de détection.

FAR MEGARED NEAR REDWALLREDWIDEWALKTESTERREDWALLREDWIDEMEGAREDCONNECTIONSELECTSWITCH MODE SELECTSWITCHPOWERSELECTSWITCHOPM-WT 1 Lorsque le commutateur d’alimentation est en position “PILE” après avoir connecté le câble au connecteur du testeur de mouvement, vous entendrez un signal sonore continu. 2 Lorsqu’un piéton pénètre dans la zone de détection pour la première fois, des signaux forts et faibles seront audibles en alternance. 3 Lorsque le corps d’un piéton est détecté dans son intégralité, le signal fort est audible en continu. Attention>> OPM-WT ne peut pas être exploité à la position “Alimentation du capteur ”du commutateur d’alimentation.

(6) (7) Plaque de zone (accessoire) Déterminez le sens de détection (voir étape 5-1). Placez la celle rouge autour de l’unité principale. Insérez et montez sur l’unité principale. Ficelle rouge pour sécuriser l’unité principale. Cercle central de la lentille Viseur AVF-1 (en option) Fenêtre d’inspection Insérez la plaque de la zone dans la fente. Bras de xation Encoche Section convexe Rainures Nervures Marquage éché 1 Pour changer le sens de la fenêtre d’inspection, faites pivoter le viseur de zone à l’horizontale jusqu’à un déclic et arrêt complet. 2 Rapprochez votre visage du viseur de sorte que vos yeux se trouvent à 5 mm max de la fenêtre d’inspection (surface de la lentille). Cercle central de la lentille Cercle central de la plaque de zone La zone de détection est dans la bordure du cadre. Zone invisible La zone du capteur s’étend à la rue au cas où une personne marche dans la rue ou conduit une voiture. Les branches d’un arbre et l’herbe bougent quand il vente.

• Retirez le joint de protection des deux faces de la plaque de zone.

Ligne de délimitation de la zone de détection Pour l’alarme de sortie en portée courte Pour l’alarme de sortie en portée longue Commutateur d’alimentation À utiliser en position “REDWALL”. À utiliser en position

“REDWAVE ALARM OUTPUT”

pour conrmer l’alarme de sortie en portée globale. PILE REDWALL-V_SP-WF_FR.indd 16 2009/05/19 16:10:31- 16 -

Sens.Select.SW.Sens.Select.SW. Far areaFar area Near areaNear area UP DWN Attention>> Si la diode photoémettrice rouge continue à clignoter pendant environ 120 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension. 5-1 Commutateur de sensibilité pour les portées courte et longue Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Vous pouvez modifier indépendamment la sensibilité pour les détections de portées courte et longue. POSITION SÉLECTEUR FONCTION

Destiné aux sites nécessitant un niveau de sensibilité supérieur à “H”

Destiné aux sites nécessitant un niveau de sensibilité supérieur à “M”

Destiné aux zones hostile et étroite 5-2 Commutateur de logique de détection Commutateur DIP 1Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Le capteur de portée courte est constitué de deux dispositifs d’éléments doubles. Il couvre deux types de zones planes, qui utilisent les deux dispositifs à tour de rôle. POSITION SÉLECTEUR STATUT FONCTION

Paramètre usine Le capteur émet un signal lorsqu’un objet est détecté dans l’une des deux zones de détection.

• Utilisez ce mode lorsque vous réglez la zone de détection. Passez en mode AND après avoir terminé le réglage de la zone de détection. DWN AND Utilisez ce mode pour réduire les instances de détection erronée d’objets. Le capteur émet uniquement un signal lorsqu’un objet est détecté dans les deux zones de détection. Si des objets bloquent plusieurs zones de détection, utilisez le mode OR. 5-3 Commutateur de gamme de détection Commutateur DIP 2 POSITION SÉLECTEUR STATUT FONCTION UP OFF Permet d’annuler la détection de portée longue. La zone de détection est réduite comme l’illustre le schéma ci-dessous. DWN

Paramètre usine Permet d’activer la détection de portée longue. Modèles applicables

Attention>> Si vous annulez la détection de portée longue, sa distance est limitée à 20 mètres environ (65 ft.). Veillez à corriger le réglage et à contrôler la zone de détection à l’aide du viseur de zone ou du testeur de mouvement. Attention>> Lorsque vous vérifiez la zone de détection, pensez à ne pas recouvrir la zone ombrée de la fenêtre avec le testeur de mouvement ou son câble. Si les faisceaux infrarouges du capteur sont protégés partiellement, la sensibilité de détection s’amenuisera et l’opération de détection risque d’échouer. Détection difcile d’un objet>>

1. Définissez le commutateur de logique de détection sur

“OR” (voir étape 5-2). Si le capteur est OK une fois le test de mouvement terminé, basculez le commutateur de logique en mode “AND”.

2. Réglez le commutateur de sensibilité du capteur

(voir étape 5-1). Pour maquer la zone de détection>> Zone de détection Comment masquer la zone Référence Portée longue Utilisez le commutateur. 5-3 Utilisez la plaque de masquage (installée dans l’unité principale). Étape 7 Portée courte Utilisez la plaque de masquage (installée dans l’unité principale). 8-1 Montez le joint de masquage (accessoire) sur la surface du miroir de zone. 8-2 5-4 Commutateur de l’intervalle des alarmes Commutateur DIP 3-4Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Vous pouvez définir un intervalle (4 fois) pour interrompre le signal d’alarme. Par exemple, si vous définissez cet intervalle sur 60 secondes, aucun signal d’alarme ne sera émis pendant 60 secondes après le premier signal. On travaille à éviter de fréquentes sorties pour économiser la batterie. Si aucun piéton n’est détecté pendant plus de 60 secondes, le système bascule en mode de veille. Plus tard, lorsqu’un piéton est détecté, le signal d’alarme est émis. POSITION SÉLECTEUR FONCTION 0 sec Paramètre usine 5 sec 60 sec 150 sec Attention>> L’intervalle des alarmes est défini sur 0 sec en tant que paramètre usine par défaut, afin de permettre une reconnaissance correcte de la zone de détection pour le test de mouvement. Réglez le commutateur d’intervalle des alarmes après avoir ajusté la zone de détection.

Commutateur de sensibilité de portée courteCommutateur de sensibilité de portée longueConnecteur du testeur de mouvementCommutateur anti-sabotageIndicateur d’opération(Voir l’étape 11.)1: Sélecteur de logique de détection (AND ou OR)2: Sélecteur de gamme de détection3,4: Sélecteurs de la durée de maintien d’alarmesLa détection de portée longue est annulée.La détection de portée longue est annulée. REDWALL-V_SP-WF_FR.indd 17 2009/05/25 15:41:01- 18 -

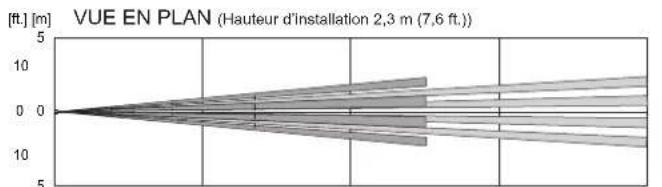

VUE EN PLAN (Hauteur d’installation 2,3 m (7,6 ft.)) VUE EN PLAN (Hauteur d’installation 4,0 m (13 ft.)) VUE LATÉRALE (Hauteur d’installation 2,3 m (7,6 ft.)) : Portée courte : Portée longue VUE EN PLAN (Hauteur d’installation 4,0 m (13 ft.)) VUE LATÉRALE (Hauteur d’installation 4,0 m (13 ft.)) : Portée courte : Portée longue VUE EN PLAN (Hauteur d’installation 2,3 m (7,6 ft.)) VUE LATÉRALE (Hauteur d’installation 2,3 m (7,6 ft.)) : Portée courte : Portée longue VUE LATÉRALE (Hauteur d’installation 4,0 m (13 ft.)) : Portée courte : Portée longue VUE EN PLAN (Hauteur d’installation 2,3 m (7,6 ft.)) VUE LATÉRALE (Hauteur d’installation 2,3 m (7,6 ft.)) : Portée courte : Portée longue

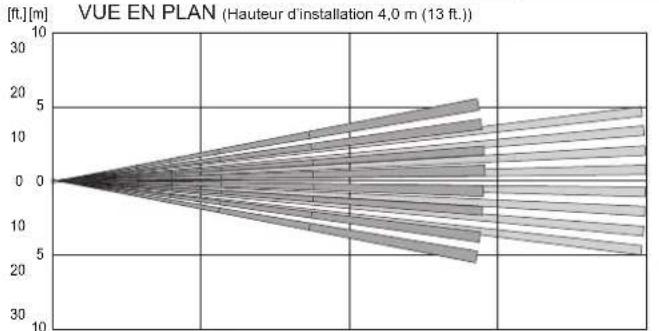

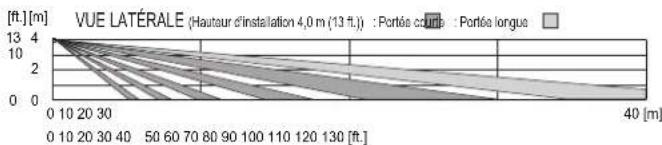

VUE EN PLAN (Hauteur d’installation 4,0 m (13 ft.)) VUE LATÉRALE (Hauteur d’installation 4,0 m (13 ft.)) : Portée courte : Portée longue REDWALL-V_SP-WF_FR.indd 18 2009/05/19 16:11:26- 18 -

ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL MASQUAGE DU CAPTEUR DE PORTÉE LONGUE Le miroir de portée longue, installé sur l’unité principale, comporte deux plaques de masquage de portée longue ; l’une à sa droite et l’autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage. Attention>> Vous pouvez uniquement masquer la zone de détection de l’extérieur vers l’intérieur à l’aide des plaques conçues à cet effet. Vous ne pouvez pas masquer uniquement l’intérieur de la zone de détection. Ceci dit, si vous devez masquer l’intérieur de la zone de détection uniquement, utilisez l’espace blanc (marge) du joint de masquage pour portée courte (accessoire). Attachez le joint et masquez tous les miroirs à protéger. Attention>> La fenêtre est rattachée à l’unité principale par une bouche métallique en nylon pour en éviter toute chute. Ne tirez pas sur la fenêtre avec trop de force. Après avoir masqué les zones de détection, installez la fenêtre et placez l’excédent de la bouche métallique en nylon dans l’unité principale. Comment enlever la fenêtre>> Modèles applicables

FenêtreUtilisez votre doigt pour appuyer sur la fente en bas et à gauche, puis ouvrez la fenêtre. 2 Attachez la plaque de masquage au miroir et sécurisez-la aux nervures. 3 Insérez l’embout en caoutchouc de xation pour sécuriser le bouton de la plaque de masquage. 1 Déballez la plaque de masquage et vériez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.Miroir pour portée longueNervureNervureSi des branches d’arbres ou d’autres objets mobiles se trouvent dans le faisceau de détection.Miroir pour portée longueNervure 2 Attachez la plaque de masquage au miroir et sécurisez-la aux nervures. 3 Insérez l’embout en caoutchouc de xation pour sécuriser le bouton de la plaque de masquage. 1 Déballez la plaque de masquage et vériez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.NervureSi des branches d’arbres ou d’autres objets mobiles se trouvent dans le faisceau de détection. REDWALL-V_SP-WF_FR.indd 19 2009/05/19 16:12:18- 20 -

8-1 Masquage des zones de détection à l’aide des plaques de masquage Le miroir de portée courte, installé sur l’unité principale, comporte deux plaques de masquage de portée courte ; l’une à sa droite et l’autre à sa gauche. Vous pouvez masquer la zone de détection en modifiant la position de ces plaques de masquage. Attention>> Vous pouvez masquer uniquement l’extérieur des zones de détection. Il s’agit des zones 1 et 6. Utilisez les joints de masquage (accessoire) pour masquer les autres zones de détection (voir étape 8-2). Modèles applicables

MASQUAGE DU CAPTEUR DE PORTÉE COURTE 8-2 Masquage des zones de détection à l’aide des joints de masquage Utilisez les brucelles (accessoire), montez soigneusement les joints de masquage (accessoire) sur le miroir de zone courte. F 6 E 6

BCDEF Remarques>> Si vous utilisez le capteur SIP-3020WF, SIP-4010WF ou SIP-404WF à la fin de l’étape 8, passez à l’étape 9. Miroir pour portée courteNervureNervureMiroir pour portée courte 2 Attachez la plaque de masquage au miroir et sécurisez-la aux nervures. 3 Insérez l’embout en caoutchouc de xation pour sécuriser le bouton de la plaque de masquage. 1 Déballez la plaque de masquage et vériez la zone de détection et le miroir utilisés en vous reportant au tableau de la zone.Si des branches d’arbres ou d’autres objets mobiles se trouvent dans le faisceau de détection.Joints de masquage de zoneMIROIR REDWALL-V_SP-WF_FR.indd 20 2009/05/19 16:12:35- 20 -

ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL 10-1 S’il existe une voie publique où se promènent des piétons ou roulent des voitures à proximité de la zone de détection Remarques>> Réduisez la taille de la zone de détection de sorte qu’elle exclut les voies publiques. Vérifiez que la flèche de l’unité principale est réglée sur la largeur du “guide de réglage angulaire” sur la vis de réglage. À l’aide du viseur, assurez-vous que la zone de détection exclut les voies publiques. Si la zone de détection va au-delà d’une voie publique, corrigez l’angle vertical de l’unité principale. Cependant, veillez à ce que la flèche ne s’éloigne pas trop de la position du “guide de réglage angulaire”. Si la èche s’éloigne trop de la position du “guide de réglage angulaire” : Masquez la zone de détection de portée longue en utilisant la plaque de masquage ou le commutateur de masquage de portée longue. Vous devrez peut-être masquer également la zone de détection de portée courte dans des conditions d’installation du capteur spécifiques (voir étapes 5 et 8). Lorsqu’une personne marche dans la rue ou une voiture roule, vérifiez la zone de détection à l’aide du testeur de mouvement. Remarques>> Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément. Attention>> La zone de détection peut augmenter en cas d’écart important de température entre l’objet mobile et l’arrière- plan. Attention>> Une source de chaleur au-delà de la zone de détection risque de se solder par une fausse alarme à cause de la réflexion de chaleur au sol. Parmi les surfaces de réflexion, on compte notamment l’eau (flaques), les routes mouillées, les surfaces lisses en béton et les routes en asphalte. Si la source de chaleur est importante et/ou le taux de réflexion est élevé, la distance de détection requise sera plus longue et pourra détecter des objets non nécessaires au-delà de la zone cible. C’est pourquoi, nous vous recommandons de sélectionner la position de la portée de détection d’après les conditions au sol du site d’installation.

Après avoir réglé tous les éléments du capteur, sécurisez toutes les vis de réglage que vous avez desserrées. Pour finir, sécurisez les vis de fixation inférieures. Attention>> Si vous devez régler la zone de détection une nouvelle fois, veillez à desserrer la vis de xation. Si vous tentez de déplacer l’unité principale sans desserrer la vis de xation, vous risquez de l’endommager. Lorsque vous installez le cache, placez l’excédent de la bouche métallique en nylon dans l’unité principale. Si le câble a été pincé par la fenêtre et le cache, des gouttes de pluie risquent de rentrer dans l’unité principale. Installez le cache.

Far areaFar area Attention>> Si la diode photoémettrice rouge continue à clignoter pendant environ 120 secondes après la mise sous tension, mettez hors tension et à nouveau sous tension. STATUT DU DÉTECTEUR Si le cache est enlevé Appareil en marche Clignotement. En mode de veille Appareil éteint. En cas de détection (portée courte/longue) Allumage.

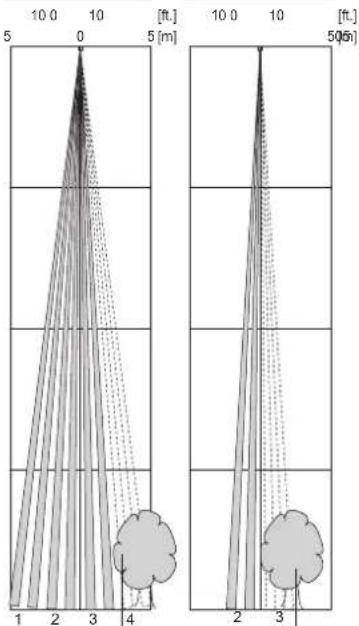

10-2 Détection de branches d’arbres ou de l’herbe En cas de mouvement dans la zone de détection Remarques>> Réglez la zone de détection de sorte qu’elle exclut les branches ou l’herbe bougeant au vent. Vérifiez que la flèche de l’unité principale est réglée sur la largeur du “guide de réglage angulaire” sur la vis de réglage. À l’aide du viseur, assurez-vous que la zone de détection exclut les branches d’arbres ou l’herbe bougeant au vent. Utilisez le testeur de mouvement pour écouter les variations du niveau sonore an cas d’absence d’activité apparente dans la zone de détection. Réglez la zone de détection de sorte qu’elle n’identifie pas les emplacements non souhaités. Si le niveau sonore change, une partie de la zone de détection doit être active (par exemple : un objet en mouvement). Utilisez ce testeur de mouvement et localisez la partie de la zone de détection qui est active. Modifiez la position du commutateur de sélecteur pour le testeur de mouvement et déterminez si la partie active de la zone de détection est de portée courte ou longue. Utilisez le viseur une nouvelle fois pour localiser la zone de détection active. Masquez la zone de détection active. Pour ce faire, masquez la zone à l’aide de la plaque ou du joint de masquage. Sinon, masquez la zone à l’aide du commutateur de masquage de portée longue (voir étapes 5, 7 et 8). Utilisez le testeur de mouvement une nouvelle fois pour vérifier si le niveau sonore a changé. Si ce niveau n’a pas trop changé, vous pouvez terminer le réglage. Remarques>> Vous ne pouvez ni installer ni utiliser le viseur et le testeur de mouvement simultanément. (1) (2) (3) (4) (5) (6) (7) 12-1 Spécications de l’unité principale Modèles applicables

SIP-3020WF SIP-4010WF SIP-404WF

Modèle SIP-3020WF SIP-4010WF SIP-404WF Mode de détection Infrarouge passif Couverture 30 x 20m (100 x 65 ft.) 40 x 10m (130 x 33 ft.) 40 x 4m (130 x 13 ft.) Nombre de zones de détection 74 zones 48 zones 24 zones Hauteur de montage 2,3 à 4 m (7,6 à 13 ft.) Alimentation d’entrée

Piles alcalines ou au lithium Tension de fonctionnement 2,5 - 10 V CC Appel de courant 40 μA (veille) 5 mA max. (fonctionnement, LA DIODE PHOTOÉMETTRICE ALLUMÉE) Indicateur d’opération ALARME ROUGE Période de réchauffement Environ 120 sec Sélecteur de gamme de détection Portée longue : ALLUMÉE / ÉTEINTE Période de l’intervalle des alarmes 0 / 5 / 60 / 150 sec Sélecteur de logique de détection AND/OR Anti-sabotage de sortie N.C. 10 V CC, 0,01 A max. Dérangement de sortie N.C. 10 V CC, 0,01 A max. Alarme de sortie N.C.10 V CC, 0,01 A max. N.O.10 V CC, 0,01 A max. Sélecteur de sensibilité Long : SH/H/M/L Court : SH/H/M/L Température de fonctionnement -25 à +60°C (-13 à +140°F) Notation IP Unité principale : IP65 Châssis : IP55 Dimensions (H × L × P) 227 x 102 x 266mm (9,0 x 4,0 x 10,5 in.) Poids 1,2 kg (42 oz.) Accessoires Vis, gabarit en papier, clé Allen, joints de masquage de zone, brucelles, manuel d’instruction, plaque de zone, embout en caoutchouc de fixation, presse-étoupes. Indicateur d’opération - Diode photoémettrice rouge REDWALL-V_SP-WF_FR.indd 22 2009/05/28 14:55:24- 23 - ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL DIMENSION

SIP-3020WF SIP-4010WF SIP-404WF

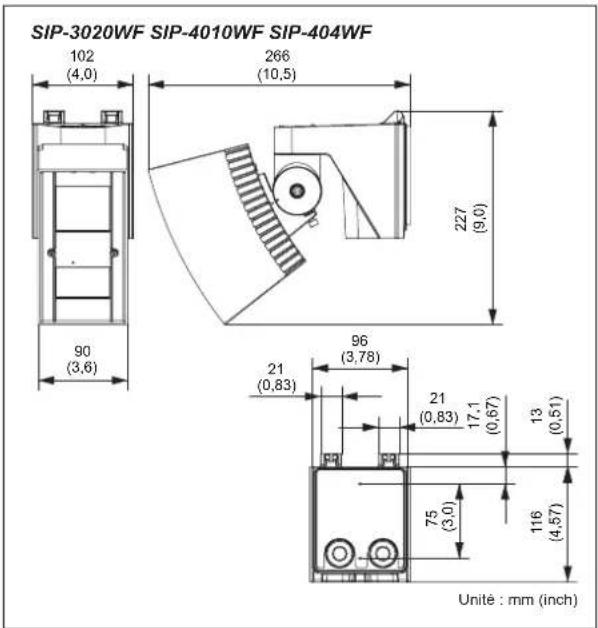

(9,0) (4,0) (10,5) (3,6) (0,83) (3,0) (4,57) 17,1 (0,67) (0,51) (3,78) (0,83) OPTION OPM-WT -Testeur de mouvement audio AVF-1 -Viseur de zone SIP-MINIHOOD -Protection soleil/neige Ces unités sont conçues pour détecter le mouvement capable d’activer le système de télévision en circuit fermé. N’étant qu’une partie d’un système de surveillance complet, nous ne pouvons pas être tenus responsables de tout endommagement ou autres conséquences résultant de la mise en service de l’unité. Les spécifications et le concept peuvent être modifiés sans préavis.
