Type de produit	Caméra PTZ HD-TVI extérieure
Capteur	CMOS 1/3" 2,1 mégapixels
Résolution maximale	1080p (1920 x 1080) à 30 images/s
Objectif	5 à 50 mm (zoom optique 10x)
Angle de vision horizontal	47° (grand-angle) à 5,3° (télé)
Vision nocturne	LED IR intégrées (6 pièces), portée jusqu'à 50 m (165 pieds)
Filtre infrarouge	Jour/Nuit automatique (ICR)
Réduction de bruit numérique	2DNR
Rotation panoramique	360° continue
Inclinaison	0° à 93° avec retournement automatique à 180°
Vitesse de rotation manuelle	0,02 à 480°/s
Vitesse d'inclinaison manuelle	0,02 à 160°/s
Préréglages	220 positions
Protocoles de communication	Pelco-D, Pelco-P, RS485, COC
Alimentation	12 VCC, consommation < 25 W (adaptateur inclus)
Indice de protection	IP66
Température de fonctionnement	-40°C à 60°C
Matériau du boîtier	Métal double couche
Garantie	3 ans
Accessoires inclus	Support mural, adaptateur secteur
Entretien	Nettoyer régulièrement le boîtier et l'objectif avec un chiffon doux non pelucheux. Éviter les solvants.
Pièces détachées	Accessoires optionnels disponibles : télécommande 3D (VT-TKBD2), supports de montage

FOIRE AUX QUESTIONS - VTTPTZ10HR2T Vitek

Comment installer la caméra PTZ Vitek VTTPTZ10HR2T ?

Fixez le support mural fourni à un mur solide à l'aide des chevilles et vis appropriées. Vissez la caméra sur le support. Connectez le câble HD-TVI à un enregistreur compatible. Branchez l'adaptateur 12 VCC. Pour plus de détails, consultez le guide d'installation fourni.

Quelle est la distance maximale de transmission vidéo HD-TVI ?

La distance peut atteindre plus de 450 m (1500 pieds) en fonction de la qualité du câble coaxial et de l'intégrité de l'installation.

Comment configurer les préréglages de la caméra ?

Utilisez un clavier de contrôle compatible (par exemple VT-TKBD2) ou le menu OSD via l'enregistreur. Positionnez la caméra à l'angle souhaité, puis enregistrez le préréglage via la commande 'Set Preset'. Vous pouvez programmer jusqu'à 220 préréglages.

La caméra supporte-t-elle le contrôle via un clavier ?

Oui, elle supporte les protocoles Pelco-D et Pelco-P via RS485. Un clavier 3D optionnel (VT-TKBD2) permet un contrôle précis de la rotation, de l'inclinaison et du zoom.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour lentilles. Évitez tout solvant ou produit abrasif qui pourrait endommager le revêtement.

Quelle alimentation est requise pour cette caméra ?

La caméra fonctionne en 12 VCC avec une consommation inférieure à 25 W. Un adaptateur secteur est inclus dans l'emballage.

La caméra est-elle adaptée pour une utilisation en extérieur ?

Oui, grâce à son indice de protection IP66, elle résiste à la poussière et aux projections d'eau. Elle peut fonctionner entre -40°C et 60°C, ce qui la rend adaptée à un usage extérieur.

Comment réinitialiser la caméra aux paramètres d'usine ?

Pour réinitialiser, maintenez enfoncé le bouton de réinitialisation (si disponible) ou utilisez la commande 'Factory Reset' dans le menu OSD via l'enregistreur. Consultez le manuel pour la procédure exacte.

Quels protocoles de communication sont supportés ?

La caméra supporte les protocoles Pelco-D et Pelco-P via RS485, ainsi que le contrôle par coaxial (COC). Le débit en bauds par défaut est de 2400 bps.

Comment activer le mode jour/nuit automatique ?

Le mode jour/nuit est activé par défaut avec le filtre infrarouge (ICR). La caméra bascule automatiquement entre les modes couleur et noir et blanc en fonction de la luminosité ambiante. Vous pouvez également le configurer manuellement via le menu OSD.

MODE D'EMPLOI VTTPTZ10HR2T Vitek

VT-TPTZ10HR-2T

VT-TPTZ10HRC-2T

VT-TPTZ10HRF-2T

TRANSCENDENT

VITEK

FEATURES

• 1/3" 2.1 MegaPixel CMOS Sensor
• 30fps live view @ 1920 x 1080p
  True Day/Night by IR Cut Filter
  Built-in 5mm to 50mm Lens offering 10x Optical Zoom
• 6 Integrated IR LEDs with up to 165' IR Range
  2DNR Noise Reduction
• 220 Presets programmed with view direction, zoom, BLC, etc
  Max manual speed 480^ /sec
• 360^ continuous rotation
  16:9 Video format
• RS485 Communication / COC (Control Over Coax)
• 5.5" double layer metal body construction with IP66 Weather Resistance
  Over 1500' HD Video Transmission (Depending on cable characteristics and integrity)
• Three Configurations Available (Details on Page 2)
  12VDC Operation
  Power Supply Included
  3 Year Warranty

OPTIONAL ACCESSORIES:

V T-T KB D2

Transcendent 3D Keyboard Controller for Transcendent HD-TVI PTZ Camera

VT-TPT-CNMT

PTZ Corner Mount Adapter Bracket for Transcendent HD-TVI & IP PTZ Cameras

VT-IPT-PLMT

PTZ Pole Mount Adapter Bracket for Transcendent HD-TVI & IP PTZ Cameras

Detailed Specifications

Sensor	1/3" 2.1 MegaPixel CMOS Sensor
Resolution	1080P (1920x1080)
Video Output Interface	HD-TVI
LEDs	6 Integrated High Power IR LEDs (850nm)
IR distance	Up to 165' IR Range
Support ambient light detection	IR illumination on 1-15 grades selectable;
Lens	5mm to 50mm Lens offering 10x Optical Zoom
Angle of view FOV	H: 47°(W) ~ 5.3°(T) / V: 35.6°(W) ~ 3.96°(T)
Min. illumination	Color: 0.1Lux \ B/W: 0.01Lux (IR Off) / 0 Lux (IR On)
Day/Night Operation	True Day/Night by IR Cut Filter
Digital Noise Reduction	2D-DNR
Pan range	360°continuous rotation
Tilt range	0°~93° auto flip 180°
Manual Pan speed	0.02~480°/S
Manual Tilt speed	0.02~160°/S
Preset Points	220
Go to Preset speed	1-64 grades available
360°Scan	1-64 grades setting available
A-B Scan	User programmable
A-B Scan speed	1-64 grades setting available
Dwell Preset	1-60s interval available
Pattern Scan	4 groups
Guard Tours	8 groups
Guard Points	Max.16 points, dwell time user selectable
Time Scheduling Function	6 tasks
PWR On Action	Memory/Pattern 1/Tour 1/360° scan/A-B scan/Park 1/None
Park Mode	Pattern 1/Tour 1/360° scan/A-B scan/Park 1/None
Communication Protocol	Pelco-D,Pelco-P
Baud Rate	2400bps as default
Communication	RS485 (+/-) / COC (Control Over Coax)
Weather Resistance	IP66
Operation Temperature	-40°F ~ 140°F (-40°C ~ 60°C) with included outdoor housing
Input Voltage	12VDC
Power Consumption	< 25W
Lightning Protection	Transient voltage 6000V

AVAILABLE CONFIGURATIONS

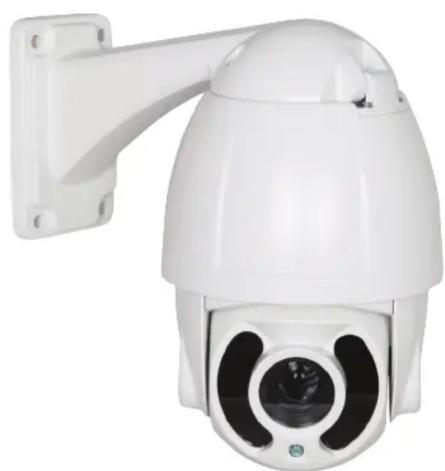

VT-TPTZ10HP-2T 1080p 30foc Indoe/Outdoor HD TVI PTZ Camera with Included Wall Mount & Power Supply

1080s 20s

V1-PTZ10HRC-21 1080p Sips Indoor/Outdoor ADTVIFTZ Camera With Included Ceiling Pedestal Mount & Power Supply.

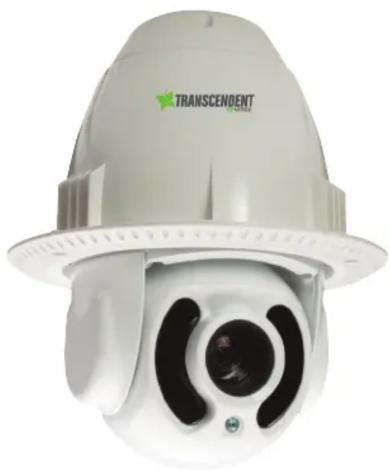

VT-TPTZ10HRF-2T 1080p 30fps Indoor/Outdoor HD-TVI PTZ Camera with Included Semi Flush In-Ceiling Mount & Power Supply.
