imageFORMULA RS40 - Scanner CANON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de scanner	Scanner à défilement
Résolution optique	600 x 600 dpi
Vitesse de numérisation	Jusqu'à 40 pages par minute
Capacité du chargeur	50 feuilles
Connectivité	USB 3.0
Formats de fichiers pris en charge	PDF, JPEG, TIFF, PNG
Fonctionnalités supplémentaires	Numérisation recto verso, détection de double alimentation
Dimensions	300 x 100 x 100 mm
Poids	1,5 kg
Alimentation	Adaptateur secteur inclus
Maintenance	Nettoyage régulier des rouleaux et de la vitre
Sécurité	Conforme aux normes de sécurité électrique
Garantie	1 an
Utilisation recommandée	Idéal pour les bureaux et les environnements de travail

FOIRE AUX QUESTIONS - imageFORMULA RS40 CANON

Comment connecter le scanner CANON imageFORMULA RS40 à mon ordinateur ?

Pour connecter le scanner, utilisez le câble USB fourni. Branchez une extrémité au scanner et l'autre à un port USB disponible sur votre ordinateur. Assurez-vous que le scanner est sous tension.

Pourquoi le scanner ne reconnaît-il pas les documents ?

Vérifiez que les documents sont correctement alignés dans le bac d'alimentation et qu'ils ne sont pas froissés ou endommagés. Assurez-vous également que les paramètres de numérisation sont correctement configurés.

Comment installer les pilotes pour le scanner CANON imageFORMULA RS40 ?

Visitez le site web de Canon et accédez à la section 'Support'. Recherchez le modèle RS40, puis téléchargez et installez les pilotes appropriés pour votre système d'exploitation.

Le scanner fait un bruit anormal pendant la numérisation, que faire ?

Un bruit anormal peut indiquer un objet bloqué dans le mécanisme du scanner. Éteignez le scanner, débranchez-le, et vérifiez s'il y a des débris ou des documents coincés à l'intérieur.

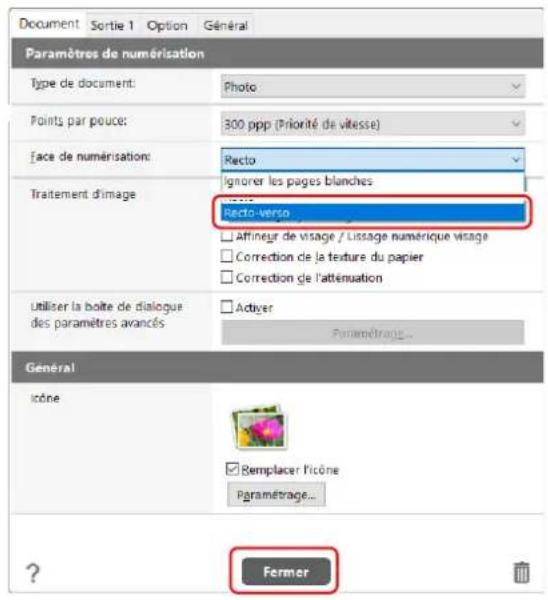

Comment numériser des documents recto-verso avec le CANON imageFORMULA RS40 ?

Pour numériser des documents recto-verso, sélectionnez l'option de numérisation recto-verso dans les paramètres de votre logiciel de numérisation avant de commencer la numérisation.

Le scanner ne s'allume pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser le scanner en le débranchant pendant quelques minutes avant de le rebrancher.

Comment nettoyer le scanner CANON imageFORMULA RS40 ?

Utilisez un chiffon doux et non pelucheux pour essuyer l'extérieur du scanner. Pour les surfaces internes, comme les rouleaux d'alimentation, utilisez un produit de nettoyage spécifique pour scanners et suivez les instructions du fabricant.

Où puis-je trouver le manuel d'utilisation du CANON imageFORMULA RS40 ?

Le manuel d'utilisation est disponible en ligne sur le site de Canon dans la section 'Support'. Recherchez votre modèle pour télécharger le manuel au format PDF.

Comment résoudre les problèmes de qualité d'image lors de la numérisation ?

Assurez-vous que les documents sont propres et en bon état avant de les numériser. Vérifiez également les paramètres de résolution et de format d'image dans le logiciel de numérisation.

Le scanner ne s'arrête pas de numériser, que faire ?

Si le scanner continue de numériser sans s'arrêter, essayez de redémarrer votre ordinateur et le scanner. Si le problème persiste, vérifiez les paramètres de votre logiciel de numérisation pour vous assurer qu'il est correctement configuré.

MODE D'EMPLOI imageFORMULA RS40 CANON

• Veuillez dire ce manuel avant d'utiliser le scanner.
• Avec avoir terminé la lecture de ce manuel, conservez-le en lieu sur pour future reférence.

ENERGY STAR® Programme pour les équipements de bureau

ENERGY STAR

Ce programme est destiné aux États-Unis et au Canada.

En tant que partenaire ENERGY STAR, Canon Electronics Inc. déclare cette machine conforme aux directives du programme ENERGY STAR en matière d'efficacité énergétique.

L'ENERGY STAR® Programme pour les équipements de bureau est un programme international qui est destiné à promouvoir les économies d'énergie dans le cadre de l'utilisation des ordinateurs et autres équipements de bureau.

Le programme soutient le développement et la diffusion des produits disposant de fonctionnalités destinées à réduire efficacement la consommation d'énergie. Il s'agit d'un programme ouvert à tous les constructeurs commerciaux qui peuvent adhérer volontairement. Les produits visés sont les équipements de bureau tels que les ordinateurs, les écrons, les imprimantes, les télécopieurs, les copieux et les scanners. Les normes et logos utilisés sont les mêmes dans tous les pays participant au programme.

Ce modele n'offre pas d'options de paramétrage pour la gestion de l'alimentation.

Union Européenne, Norvège, Islande et Liechtenstein uniquely.

Ce symbole indique que ce produit ne doit pas etre jeté avec les ordures menagères, conformément à la directive DEEE (2012/19/UE) et a la reglementation de votre pays. Ce produit doit etre confie au distributeur à chaque fois que vous achetez un produit neuf similaire, ou a un point de

collecte mis en place par les collectivités locales pour le recyclage des Déchets des Equipements Électriques et Électroniques (DEEE). Le traitement inapproprié de ce type de déchet risque d'avoir des répercussions sur l'environnement et la santé humaine, du fait de la présence de substances potentielle dangereuses généralement associées aux équipements électriques et électroniques.

Parallelement, votre entière coopération dans le cadre de la mise au rebut correcte de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour plus d'informations sur les points de collecte des équipements à recycler, contactez vos services municipaux, les autorités locales compétentes, le plan DEEE approuve ou le service d'enlevement des ordures menagères. Pour

plus d'informations sur le retard et le recyclage des produits DEEE, consultez le site: www.canon-europe.com/wee.

NOMS DES MODELES

Le nom suivant peut être fourni à des fins de sécurité dans chaque zone de vente du Scanner de photos.

6130230:Modèle RS40

Avertissement concernant la reproduction

Cet apparéil est prévu pour une utilisation dans le respect des dispositions légales, conformément à toutes les réglementations en vigueur, y compris mais s'en s'y limiter, aux réglementations relatives à la contrefacon, aux droits d'auteur et à la sécurité nationale.

Toute personne reconnaue comme ayant reproduit l'un des supports énumérés ci-après (qu'il s'agisse ou non d'une reproduction intentionnelle) dans le but frauduleux de les faire passer pour des originaux s'expose à des poursuites judiciaires.

• Papier-monnaie ou billets de banque (nationaux et étrangers)
• Timbres-postes, timbres fiscaux ou autres timbres similaires
• Certificates d'actions, certificates d'obligations, billets à ordre, chèques ou autres certificates de valeur
• Passeports, permis ou autres certificates ou documents émis par des agences ou des représentants du gouvernement

Cette listedesistpasexhaustive.

Canon ne saurait etre tenu responsable de toute utilisation inappropriee de ce scanner par un individu.

Veuillez notes que certains droits de propriété intellectuelle sont protégés par des droits d'auteur et que les articles faisant l'objet d'une telle protection ne peuvent être reproduits sans l'autorisation expressée du détenteur du droit d'auteur, à l'exception de certaines utilisations personnelles ou dans le cadre familial.

Marques commerciales

• Canon et le logo Canon sont des marques déposées de Canon Inc. aux États-Unis et peuvent être aussi des marques commerciales ou des marques déposées dans d'autres pays.
• imageFORMULA est une marque commerciale de CANON ELECTRONICS INC.
• Microsoft, Windows, PowerPoint and SharePoint sont des marques déposées ou commerciales de Microsoft Corporation aux États-Unis et dans d'autres pays.
• Capture(s) d'écran des produits Microsoft réimprimées avec l'autorisation de Microsoft Corporation.
• macOS est une marque commerciale de Apple Inc., déposée aux États-Unis et dans d'autres pays.
• ENERGY STAR® est une marque déposée aux États-Unis.
• D'autres noms de produits et d'entreprises ci-inclus peuvent être des marques de fabrique de leurs propriétaires respectifs. Cependant, les symboles TM et ne sont pas utilisés dans ce document.

Copyright

Copyright 2020 by CANON ELECTRONICS INC. Tous droits réservés.

Aucune partie de cette publication ne peut être reproduite ou transmise, sousquelque forme ou dequelquemaniere que ce soit, électronique, mécanique, par photocopie, par enregistrement, à l'aide d'un système de stockage des informations ou d'un système documentaire sans l'autorisation écrite préalable de CANON ELECTRONICS INC.

Dégagement de responsabilité

Les informations inclues dans ce manuel sont soumises à des modifications sans préavis.

CANON ELECTRONICS INC. N'ASSUME AUCUNE
RESPONSABILITE DE QUELQUE SORTE QUE CE SOIT
CONCERNANT CE MATERIAL, EXPLICITE OU IMPLICITE, A
LEXCEPTION DE CE QUI INDIQUE CI-APRES, Y COMPRIS MAIS
NON LIMITE A, Toute GARANTIE DE COMMERCIALISATION,
VALEUR MARCHANDE, FITNESS A TITRE PARTICULIER OU
SANS DEROGATION. CANON ELECTRONICS INC. NE PEUT
ETRE TENU RESPONSABLE POUR TOUT DOMMAGE, DIRECT,
INDIRECT OU LATERAL DE QUELQUE NATURE QUE CE SOIT OU
POUR TOUTE PERTE OU DEPENSES SUITE A L'UTILISATION DE
CE MATERIAL.

CANON ELECTRONICS INC. NE POT ETRE TENU
RESPONSABLE POUR LE STOCKAGE OU LA MANIPULATION DE
DOCUMENTS NUMERISES AVEC CET APPAREIL OU DES
DONNEES D'IMAGES NUMERISEES OBTENUES.
SI VOUS DECIDEZ DE JETER LES ORIGINAUX DES DOCUMENTS
NUMERISES, VOUS ETES, EN TANT QU'UTILISATEUR,
RESPONSIBLE DE L'INSPECTION DES IMAGES NUMERISEES ET
DE LA VERIFICATION QUE LES DONNEES SOIENT INTACTES.
LA RESPONSABLITE MAXIMALE DE CANON ELECTRONICS
INC. DANS CETTE GARANTIE EST LIMITEE AU PRIX D'ACHAT DE
CE PRODUIT COUVERT PAR CETTE GARANTIE.

Introduction

Nous vous remercions d'avoir acheté le scanner de photos Canon imageFORMULA.

Veuillez lire attentivement les manuels suivants et vous familiariser avec les fonctions du scanner avant de l'utiliser afin de vous assurer de comprendre suffisamment les fonctions et d'utiliser au moins les fonctionnalités du scanner. Àpres avoir lu les manuels, conservez-les en lieu sur pour future reférence.

Manuels du scanner

La documentation de ce scanner se compose des manuels suivants.
Guide de sécurité du produit

Avant d'tiliser le scanner, assurez-vous de dire et de suivre ces instructions.

Guide de configuration
Ce manuel décrit les procédures de configuration du scanner. Lisez ce manuel lorsqu'you utilisez le scanner pour la première fois.
Mode d'emploi (ce manuel)
Ce manuel contient les procédures d'utilisation du scanner. (manuel électronique au format PDF uniquement)

Windows

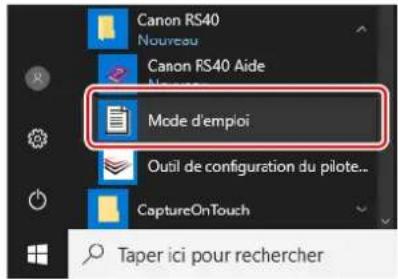

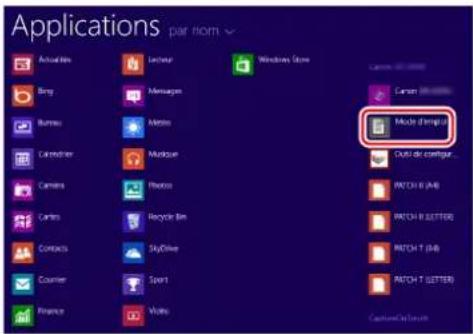

• Le Mode d'emploi (manuel électronique) est enregistré à l'emplacement suivant lorsque les logiciels sont installés.

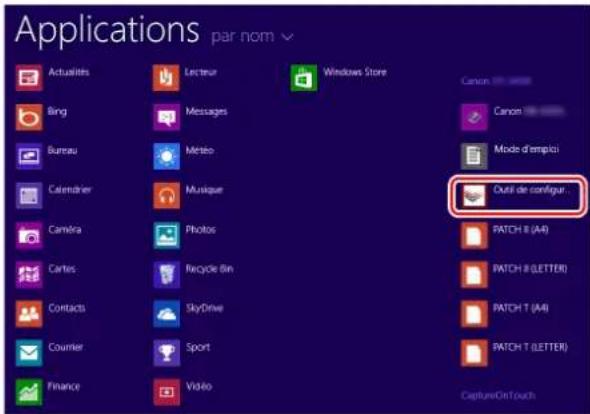

Indication

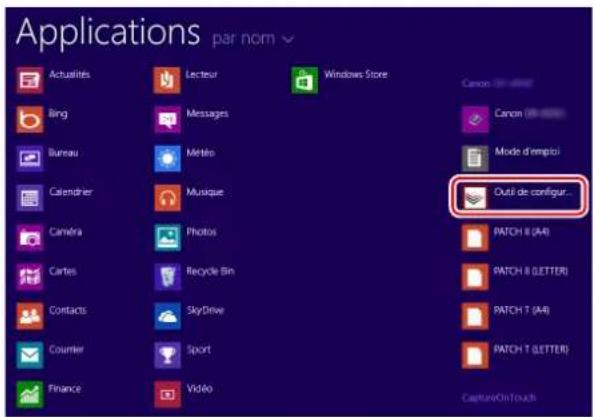

Dans Windows 8.1, c'est enregistré sur l'emplacement suivant.

Mac

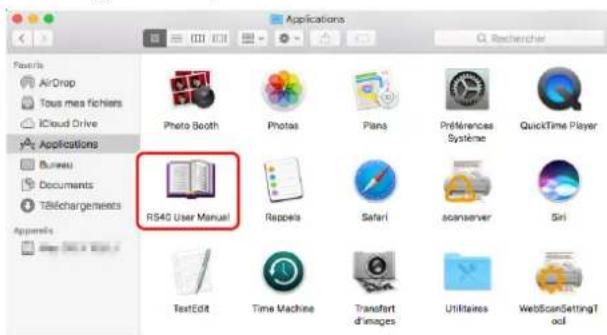

• Si vous utilise macOS, le Mode d'emploi (manuellectronique) sera enregistré à l'emplacement suivant.

Symboles utilisés dans ce manuel

Les symboles suivants sont utilisés dans ce manuel pour expliquer les procédures, les restrictions, les précautions à prendre et les consignes de sécurité à respecter.

AVERTISSEMENT

Indique une mise en garde relative à des opérations qui peuvent provoquer la mort ou blesser quelqu'un, si elles ne sont pas exécutées correctement. Pour utiliser le scanner en toute sécurité, respectez toujours ces mises en garde.

ATTENTION

Indique un averissement relatif à des opérations qui peuvent blesser quelqu'un ou provoquer des dommages matériels, si elles ne sont pas exécutées correctement. Pour utiliser le scanner en toute sécurité, respectez toujours ces averissements.

IMPORTANT

Indique des conditions requises et des restrictions d'exploitation. Assurez-vous de dire attentivement ces consignes pour une utilisation correcte du scanner et éviter de l'endommager.

Indication

Clarifie une procédure ou fournit des explications supplémentaires au sujet d'une procédure. La lecture de ces remarques est fortement recommendée.

Sommaire

Introduction 4

Symboles utilisés dans ce manuel 5

Avant d'utiliser le scanner. 7

Configuration système requise pour le logiciel...... 7

Mise sous tension. 8

Mise hors tension. 9

Consignes de sécurité importantes. 10

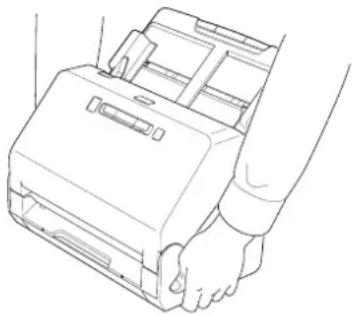

Déplacement du scanner 11

Manipulation. 11

Mise au rebut 12

Lors de I'envoi du scanner en réparation 12

Characteristiques du scanner 13

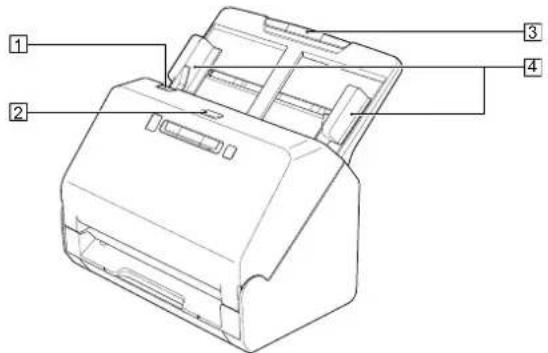

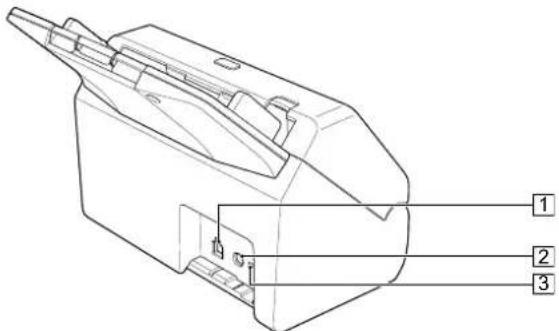

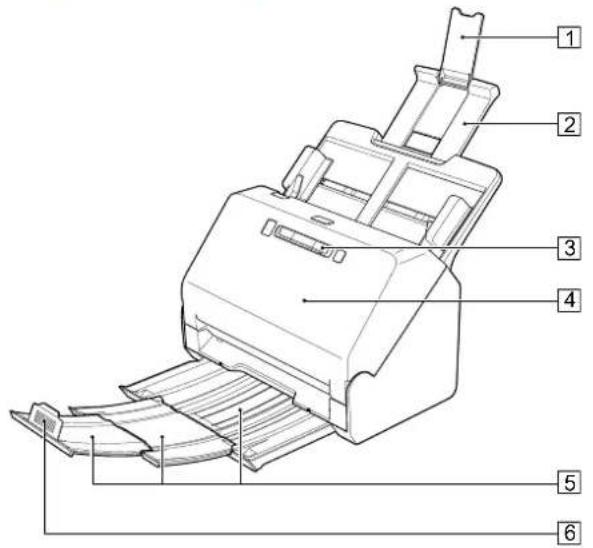

Noms et fonction des pieces 15

Numérisation de Photos 18

Conditions 18

Photos necessitant une attention particuliere 18

Photos ne pouvant pas etre numeriees 18

Numérisation Général des Photos 19

Etape 1: Préparation des photos à numériser. 19

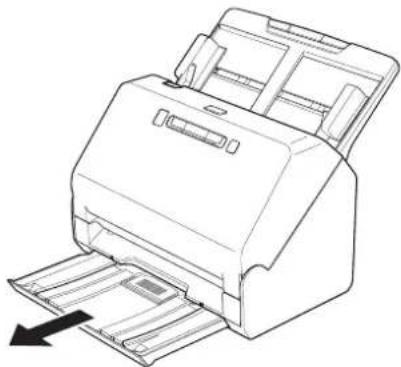

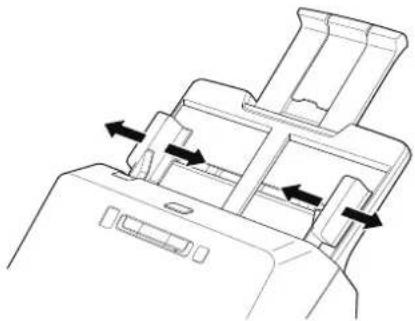

Etape 2: Placer les photos 19

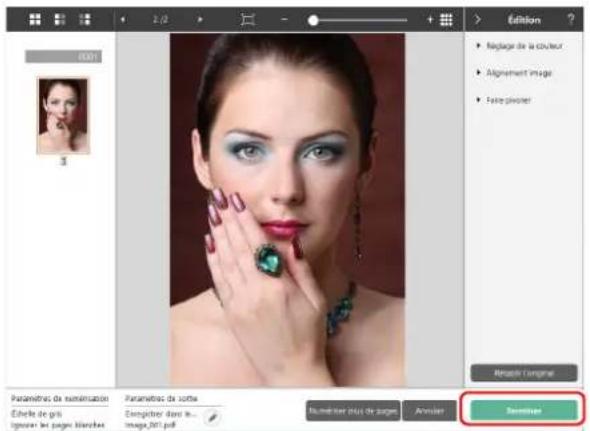

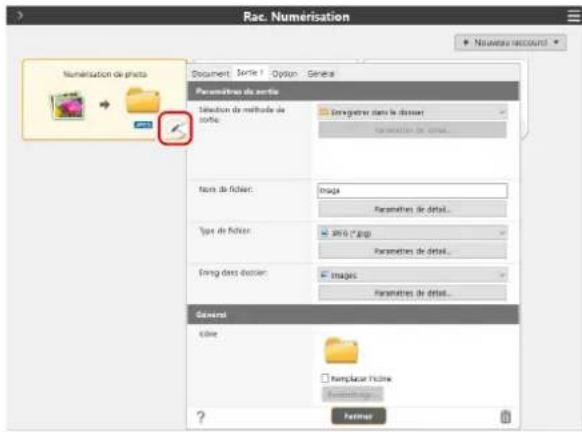

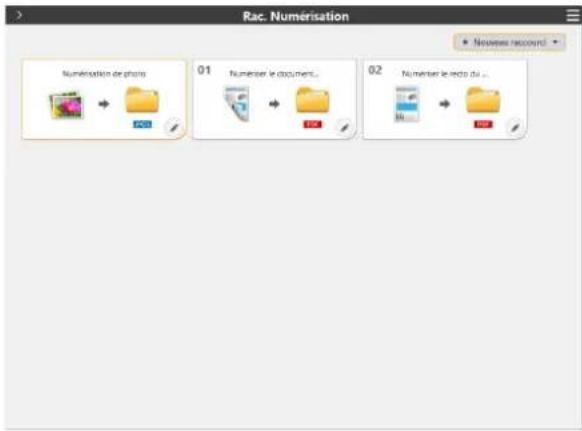

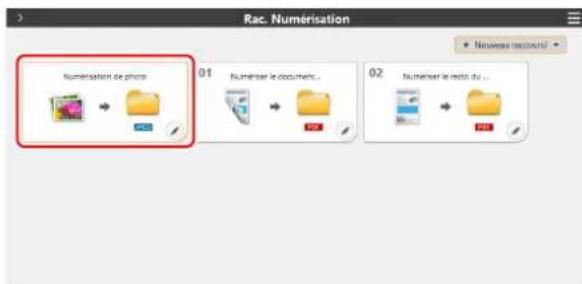

Etape 3: Numériser des photos et enregistrer 21

Numérisation Avancée des Photos 24

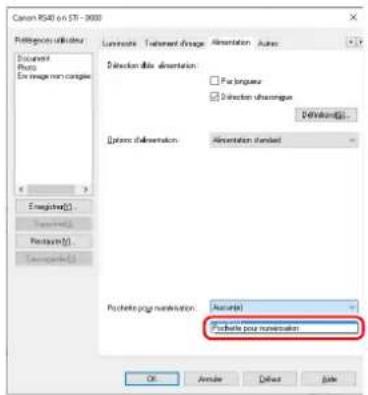

Numérisation de notes au dos de photos / Numérisation avec une pochette pour numérisation 24

Numérisation de documents 30

Comment placer les documents. 30

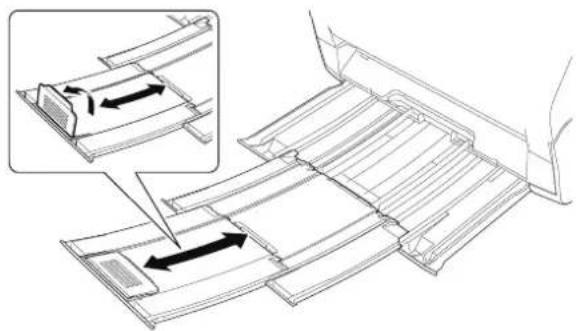

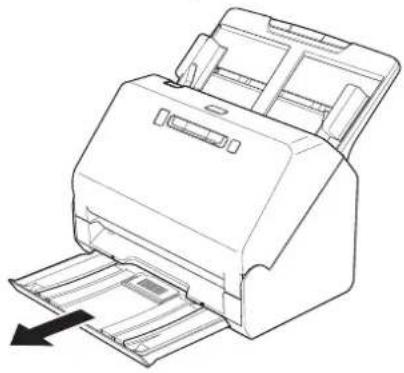

Numérisation de plusieurs documents 30

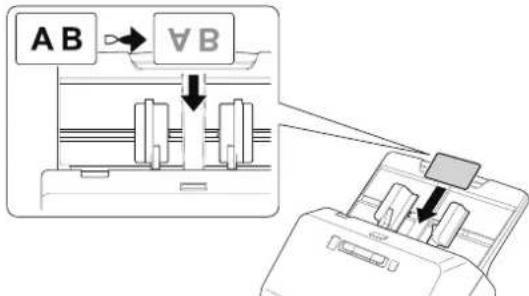

Placement des cartes. 32

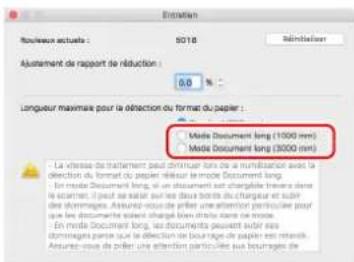

Paramétrage du mode Document long 33

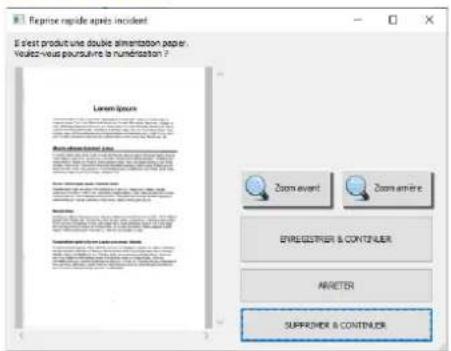

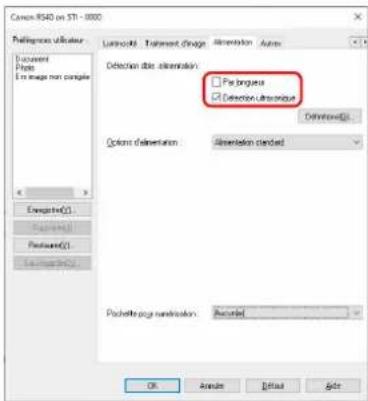

Detection d'une double alimentation de documents 35

Comment numériser des documents 39

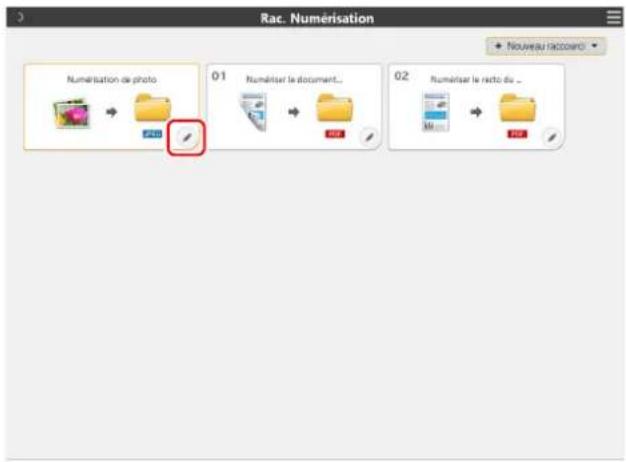

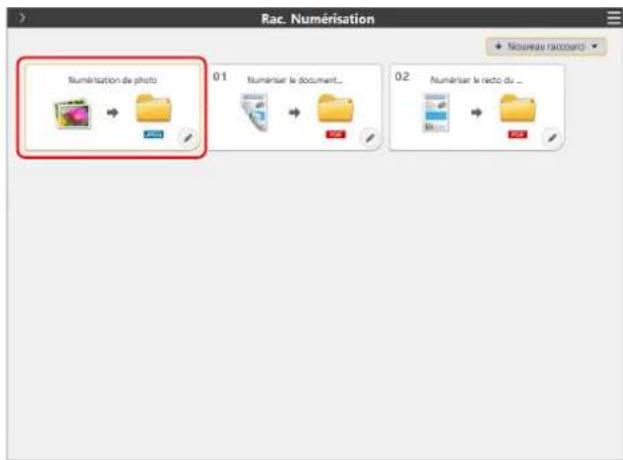

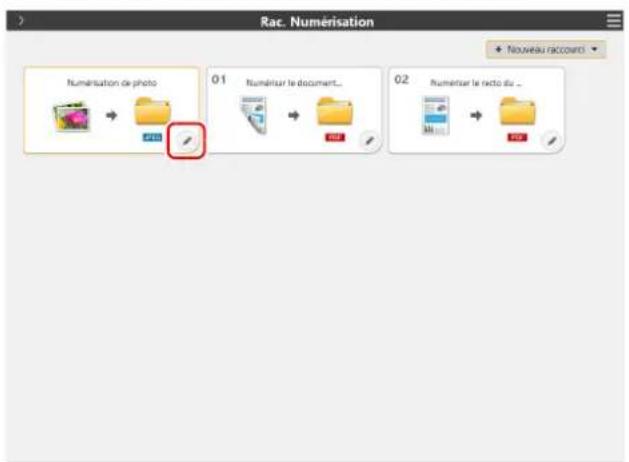

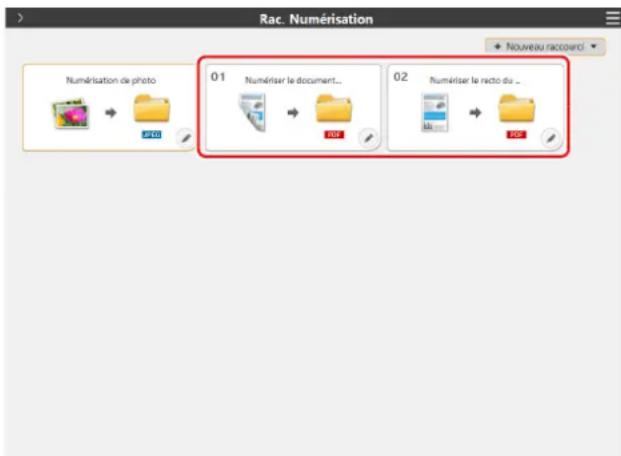

Rac. Numérisation 39

Entretien 40

Entretien quotidien 40

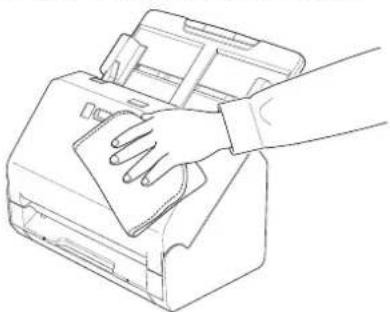

Nettoyage du scanner 40

Nettoyage de I'intérieur du scanner. 40

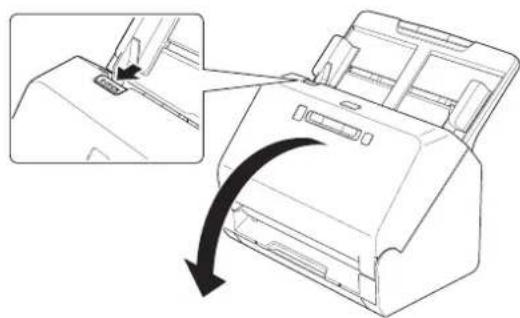

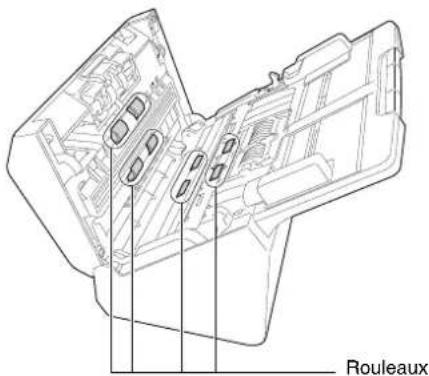

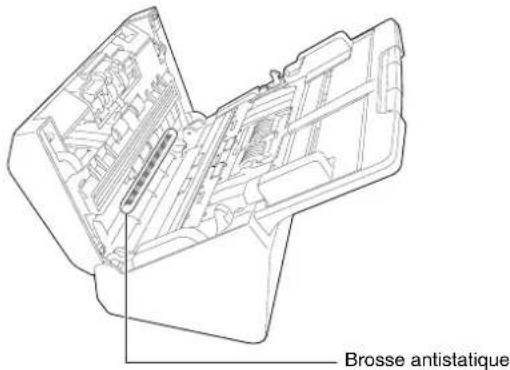

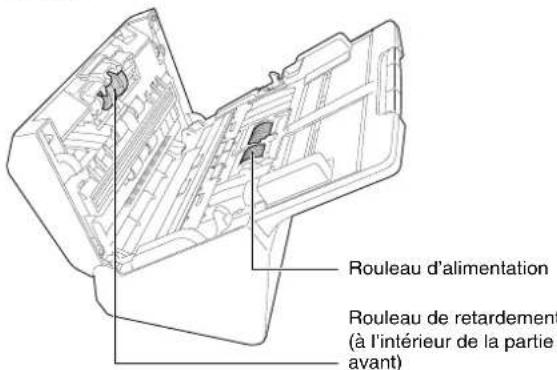

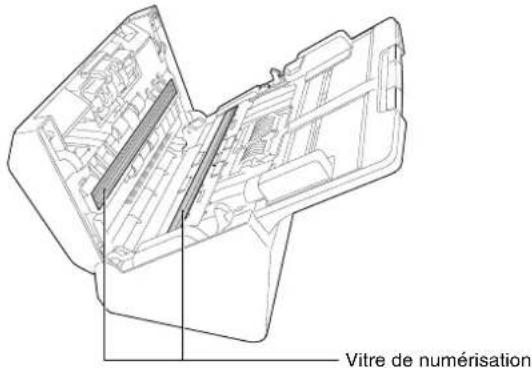

Nettoyage de la vitre du capteur et des rouleaux. 40

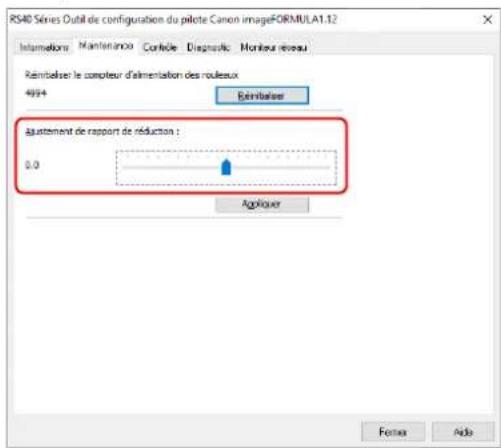

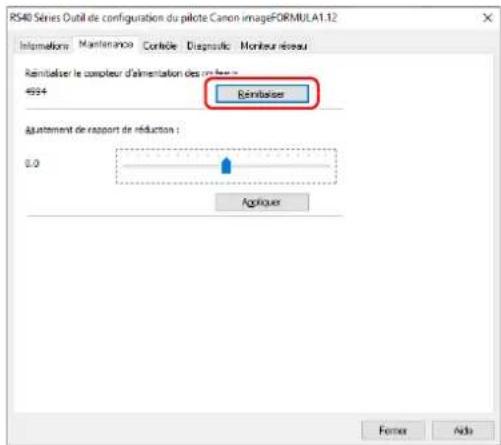

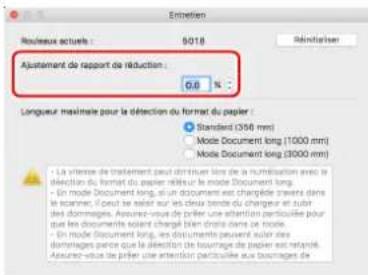

Réglage du rapport de réduction 42

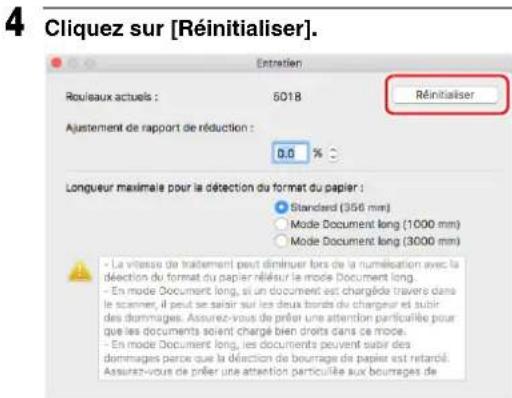

Remplacement des consommables 44

Parametre de mise hors tension automatique 49

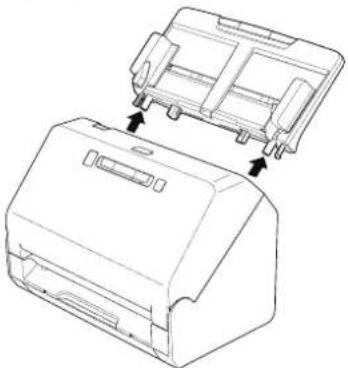

Retrait du bac d'alimentation des documents 51

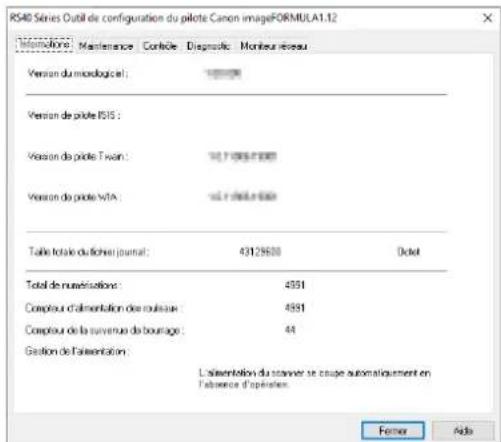

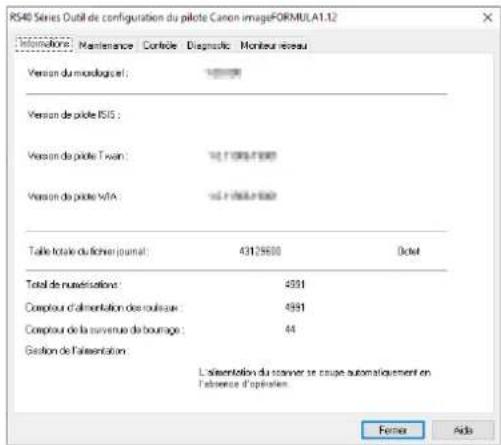

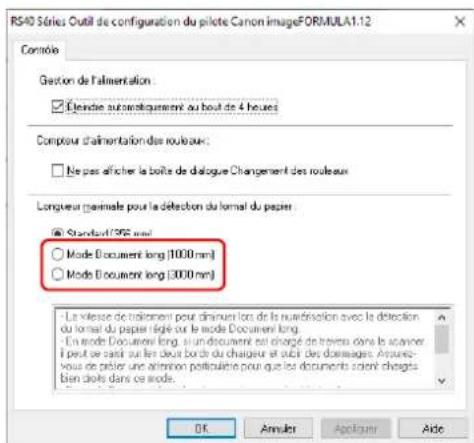

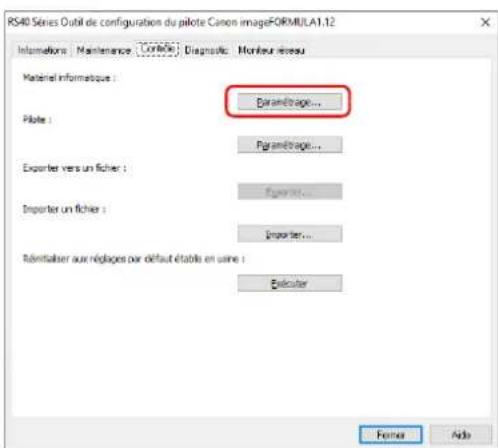

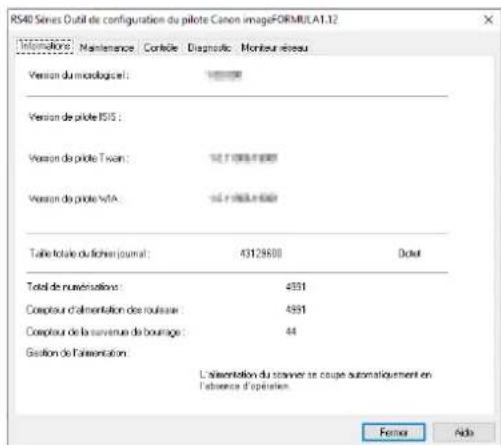

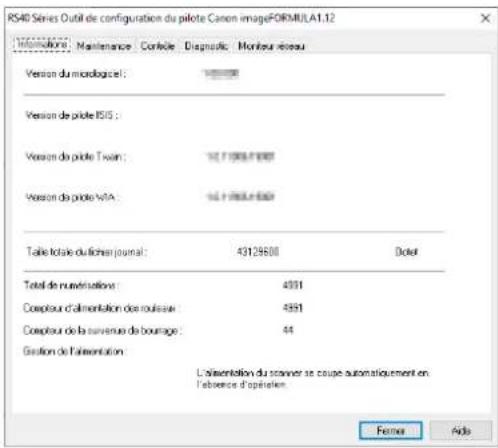

À propos de l'outil de configuration des pilotes Canon

imageFORMULA. 51

Dépannage 53

Problèmes et solutions commun. 53

Dépannage logiciel. 56

Conseils utiles 57

Élimination des bourrages papier 59

Désinstallation des logiciels 61

Annexe 62

Ca tréristiques techniques 62

Pièces de rechange 63

Consommables 63

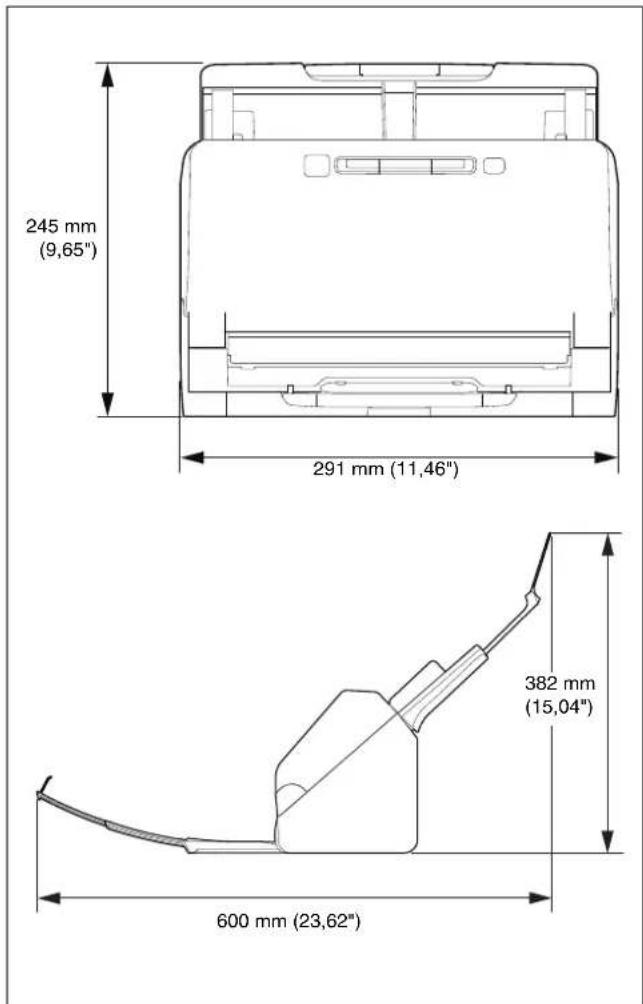

Dimensions 64

Index. 65

Avant d'utiliser le scanner

Configuration système requise pour le logiciel

Pour utiliser le scanner, votre ordinateur doit disposer de la configuration système suivante.

Ordinateur

Unité centrale : Intel Core i3 2,13 GHz ou plus rapide

Windows

Intel Core i7 2,3 GHz ou supérieur

Mac

Memo: 4 Go ou plus

8 Go ou plus

Windows

Mac

Disque dur : 3 Go ou plus d'espace disponible sont

necessaires pour l'installation de tous les

logiciels

Interface USB : Hi-Speed USB2.0

Écran : 1024 × 768 (XGA) ou plus

1440× 900 WXGA ^+ (Large XGA +) ou

supérieur Mac

Système d'exploitation

Microsoft Windows 8.1 (editions 32 bits et 64 bits)

• Microsoft Windows 10 ( Editions 32 bits et 64 bits)

Microsoft Windows 11

macOS 10.15

macOS 11

macOS 12

Il s'agit du contexte en avril 2022.

Pour obtenir les informations les plus récentes sur la prise en charge du logiciel, consultez la page Produits du site Web Canon.

Autre exigence

• Une application compatible avec TWAIN et avec les systèmes d'exploitation enumerés ci-dessus.

.NET Framework 4.5 ou ultérieur (Windows uniquement)

IMPORTANT

• Utilisez l'interface USB standard de votre ordinateur. Toutefois, le fonctionnement normal du scanner n'est pas garanti avec toutes les interfaces USB, même si l'ordinateur est équipé d'une interface standard. Pour en savoir plus, consultez votre revendeur local agreé Canon.
• La vitesse de numérisation est plus lente lorsque l'interface USB standard de votre ordinateur est de type USB Full-Speed (equivalent à USB 1.1).
• Le cable USB que vous utilisez doit être celui fourni avec le scanner.
• Si l'unité centrale, la mémoire, la carte d'interface ou les autres caractéristiques techniques ne correspondent pas à la configuration requise, il est possible que la vitesse de numération soit fortement réduite et que la durée des transmissions soit allongée.
• Meme si l'ordinaire est conforme à la configuration requise, la vitesse de numérisation peut varier en fonction des specifications de l'ordinaire et de l'environnement.
• Les pilotes fournis avec le scanner ne sont pas nécessairement compatibles avec l'ensemble des applications compatibles TWAIN. Pour plus de détails, contactez notre fournisseur d'applications logicielles.
• En mode tablette de Windows 10, le logiciel peut perturber l'affichage.

Précautions en cas d'utilisation avec les systèmes d'exploitation 64 bits (Windows uniquement)

La vitesse de numérisation peut varier selon les caractéristiques techniques de votre ordinateur.

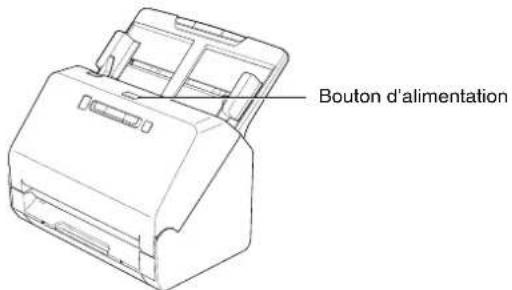

Mise sous tension

Le scanner peut être mis sous et hors tension à l'aide du bouton d'alimentation à l'avant du scanner.

1 Assurez-vous que le scanner et l'ordinateur sont correctement raccordés.
2 Appuyez sur le bouton d'alimentation.

Le bouton d'alimentation s'allume en bleu lorsque l'appareil est mis sous tension.

Windows

Indication

Une bulle d'aide telle que celle illustrée ci-dessous apparait dans la barre des tâches. Si vous attendez un instant, la détction automatique du scanner se terminera et le scanner sera pré à l'utilisation.

Quand le scanner est correctement raccordé à l'ordinateur, l'icone (CaptureOnTouch) apparait dans la barre des tâches comme suit.

15:50 14/02/2019

Si l'icone de la barre des tâches apparait sous la forme de scanner n'est pas correctement raccordé à l'ordinateur. Vérifie l'état de l'interrupteur d'alimentation et du cable USB.

Mac

Quand le scanner est correctement raccordé à l'ordinateur, l'icone (CaptureOnTouch) apparait dans la barre des tâches comme suit.

ven.13:31

Si l'icone de la barre des tâches apparait sous la forme, le scanner n'est pas correctement raccordé à l'ordinateur. Verifiez l'état de l'interrupteur d'alimentation et du cable USB.

Mise hors tension

Appuyez sur le bouton d'alimentation et maintenez-le enforcé jusqu'à ce que levoyant s'éteigne.

IMPORTANT

• Àprous avoir mis le scanner hors tension,attendez au moins 10 secondes avant de le remetre sous tension.
• Si vous n'utilise pas le scanner pendant une période prolongée, vous doivent débrancher le cordon d'alimentation de la prise secteur pour des raisons de sécurité.

Indication

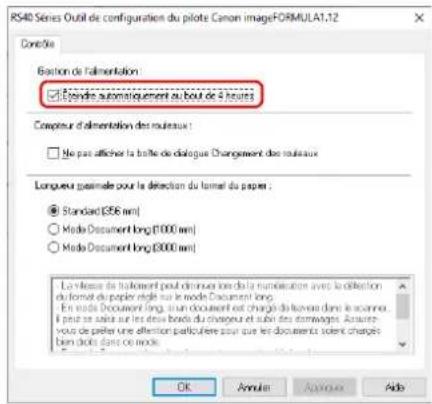

Le paramètre de mise hors tension automatique du scanner est activé par défaut et le scanner se met automatiquement hors tension s'il n'est pas utilisé pendant 4 heures.

Pour plus de détails sur la façon de désactiver ce param

Consultez « Parametre de mise hors tension automatique » à la p. 49.

Consignes de sécurité importantes

Afin de garantir un fonctionnement sur de ce scanner, assurez-vous de dire les consignes et les précautions de sécurité détaillées cédessous.

Lieudinstallation

Les performances de ce scanner varient en fonction de l'environnement dans lequel il est installé. Assurez-vous que le lieu dans lequel le scanner est installé répond aux exigences environnementales suivantes.

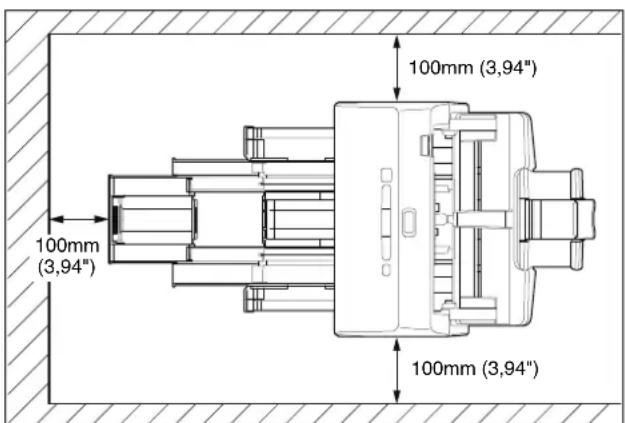

• Prévoyez suffisamment d'espace libre autour du scanner pour son fonctionnement, son entretien et sa ventilation.

• Prévoyez suffisamment d'espace devant le scanner pour la sortie des documents après numérisation.
• Evitez d'exposer le scanner à la lumière directe du soleil. Si c'est inévitable, utilisez des ridesaux pour protégger le scanner.

• Evitez les lieux extrémement poussièaux car la poussièpe peut avoir un effet négatif sur l'intérieur du scanner.

• Evitez les endroits chauds ou humides comme ceux à proximité d'un robinet d'eau, d'un chauffe-eau ou d'un humidificateur. Evitez les lieux exposés au gaz d'ammoniac. Evitez les lieux situés à proximate de produits chimiques inflammables, tels que de l'alcool ou du solvant.

• Evitez les lieux soumis à des vibrations.
• Évitez d'exposer le scanner à de brusques changements de température. Si la piece dans laquelle se trouve le scanner est froide, puis chauffée rapidement, des gouttes de condensation risquent de se former à l'intérieur du scanner. Cela risque de provoquer une dégradation de la qualité de numérisation. Les conditions suivantes sont recommendées pour une qualité de numérisation optimale :

Température ambiente : de 10 à 32,5 °C (de 50 à 90,5 °F)
Humidité : de 20 à 80 % d'humidité relative
- Évitez de placer le scanner à proximate d'équipements générant des champs electromagnétiques (par exemple des enceintes, des téléviseurs ou des postes de radio).

Adaptatour CA

• Branchez-le uniquement à une prise murale avec la tension et la fréquence requises (120 V, 60 Hz ou 220-240 V, 50/60 Hz en fonction de la région).
• Ne branchez pas d'autres équipements électriques dans la prise murale sur laquelle est branché le scanner. De même, si vous nevez utiliser une rallonge, assurez-vous que ses caractéristiques correspondant aux exigences du scanner.
  N'essayez jamais de démonter ou de modifier l'adaptateur CA de chaque façon que ce soit, car cela présente un danger.
• Le cordon d'alimentation risque d'être endommagé si on marche souvent dessus ou s'il est coince sous des objets lourds.
  N't utilisez pas le cordon d'alimentation quand il est pié.

• Ne tirez pas directement sur le cordon d'alimentation. Pour débrancher le cordon d'alimentation, saississe la fiche et retirez-la de la prise.
  Laissez un espace libre autour du cordon d'alimentation pour pouvoir y acceder et le débrancher facilement en cas d'urgence.

• N'utilise pas d'adaptateur CA autre que celui fourni avec le scanner. N'utilise pas avec d'autres produits l'adaptateur CA fourni avec le scanner.

• Si vous avez des questions sur l'alimentation électrique, contactez un représentant du service après-vente ou votre revendeur local agréé Canon pour de plus amples informations.

Déplacement du scanner

Lorsque vous déplacez le scanner, tenez-le bien à deux mains pour éviter de la faire tomber.
Assurez-vous de débrancher le cable d'interface et l'adaptateur CA avant de déplacer le scanner. Si vous déplacez le scanner alors que ces éléments sont encore branchés, les fiches et les connecteurs risquent d'être endommages.

Manipulation

AVERTISSEMENT

Prenoz note des précautions suivantes lors de l'utilisation du scanner. Dans le cas contraire, vous risque de provoquer un choc électrique ou un incendie.
N'utilisez jamais d'alcool, de benzène, de solvant, de vaporisateurs d'aerosol ou toute autre substance inflammable à proximé du scanner.

• Ne coupez pas, ne détiroyez et ne modifie pas le cordon d'alimentation. Ne placez pas d'objets lourds sur le cordon d'alimentation, ne tirez pas dessus et ne le pliez pas de manière exagérée.
• Ne branchez jamais le cordon d'alimentation avec les mains mouillées.
• Ne branche pas le scanner sur une multiprise.
  Veillez a ce que le cordon d'alimentation ne fasse pas de nœuds ni de pris, car cela pourrait provoquer un choc électrique ou un incendie. Lorsque vous branchez le cordon d'alimentation, assurez-vous que la fiche est complètement enforcée dans la prise murale.
  L'ensemble de cordon d'alimentation fourni est destiné à une utilisation uniquement avec ce scanner. Ne l'utilise pas avec autres équipements électroniques. En outre, n'utilise pas autres ensembles de cordon d'alimentation que celui fourni avec le scanner. Si vous le faites, vous risquè de provoquer un choc électrique ou un incendie.
  Ne demontez et ne modifiez pas le scanner.
  N'essayez jamais de démonter ou de modifier l'adaptateur CA de chaque façon que ce soit, car cela présente un danger.
  N'tilusez pas de vaporisateurs inflammables a proximite du scanner.
  Lorsque vous nettoyez le scanner, mettez-le hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale.
  Pour nettoyer le scanner, utilisez un chiffon légarement humide et bien essore. N'utilisez jamais d'alcool, de benzène, de solvant ou toute autre substance inflammable.
• Si le scanner émet des bruits inhabituels, de la fumée, de la chaleur ou des odeurs étranges, s'il ne fonctionne pas ou si un autre phénomène anormal se produit lorsque vous l'utilisez, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local/agree Canon pour la prise en charge de l'appareil.

• Ne laisses pas tomber le scanner, et ne lui faites pas subir d'impact ou de chic. Si le scanner est endommage, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local agrée Canon pour la prise en charge de l'appareil.

• Avant de déplacer le scanner, assurez-vous de lemettre hors tension à l'aide du bouton d'alimentation et de débrancher le cordon d'alimentation de la prise murale

ATTENTION

• N'installez pas le scanner sur une surface instable ou inclinée, ni dans un lieu soumis à des vibrations excessives, ce qui risquerait de faire tomber le scanner, en blessant quelqu'un, ou de l'endommager.
• Ne placez pas de petits objets en métal comme des agrafes, des trombones ou des bijoux sur le scanner. Ces objets risquent de tomber à l'intérieur du scanner et de provoquer un incendie ou un choc électrique. Si de tels objets tombant à l'intérieur du scanner, mettez-le immédiatement hors tension à l'aide du bouton d'alimentation et débranchez le cordon d'alimentation de la prise murale. Contactez ensuite un représentant du service après-vente ou votre revendeur local/agree Canon pour la prise en charge de l'appareil.
  N'installez pas le scanner dans un lieu poussiereux ou humide. Cela risquerait de provoquer un chic electrique ou un incendie.
• Ne placez pas d'objets sur le scanner. De tels objets pourraient tomber ou se renverser, et bleisser quelqu'un.
• Branchez-le uniquement à une prise murale avec la tension et la fréquence requises (120 V, 60 Hz ou 220-240 V, 50/60 Hz en fonction de votre région). Cela risquérait de provoquer un choc électrique ou un incendie.
• Pour débrancher le cordon d'alimentation, saississez fermement la fiche. Ne tirez pas directement sur le cordon d'alimentation; cela risquerais d'endommager ou de dénuder les fils électriques qui sont à l'intérieur et de causeur un choc électrique ou un incendie.
  Laissez un espace suffisant autour de la prise murale pour pouvoir débrancher facilement l'appareil en cas d'urgence. Si vous place des objets autour de la prise murale, vous risquez de ne pas parvenir à la débrancher rapidement en cas d'urgence.

• Ne versez pas de liquides ni de substances inflammables (teils que de l'alcool, du solvant, du benzène, etc.) sur le scanner, cela risquerait de provoquer un incendie ou un chocolélectrique. Cela risquerait de provoquer un chocolélectrique ou un incendie.

• Lorsque vous n'utilise pas le scanner pendant une longue période, par exemple pendant la nuit, mettez-le hors tension à l'aide du bouton d'alimentation. De plus, lorsque vous n'utilise pas le scanner pendant une période prolongée, par exemple pendant des vacances, mettez-le hors tension à l'aide du bouton d'alimentation et débranchez l'alimentation de la prise murale pour plus de sécurité.
  Lorsque vous utilisez le scanner, ne portez pas de vêtements amples ni de bijoux qui pourrait se coincer dans le scanner, car cela pourrait blesser celui un. Soyez extrémement prudent si vous portez une cravate ou si vous avez les cheveux longs. Si celui que chose se prend dans le scanner, débranchez immédiatement le cordon d'alimentation pour éteindre le scanner.

• Soyez vigilant lorsque vous chargez du papier dans le scanner et que vous eliminez un bourrage papier car vous pouvez vous couper les doigs sur le bord des feuilles de papier.

Mise au rebut

Lors de la mise au rebut du scanner, assurez-vous de respecter l'ensemble des réglementations et legislations locales ou consultez le détaillant chez qui vous avez fait l'acquisition du scanner.

Lors de l'envoi du scanner en réparation

Lorsque vous faites une demande de réparation, le scanner doit être envoyé à l'adresse spécifique. Lorsque vous envoyez le scanner, utilisez le carton d'emballage avec lequel il a été livré. Fixez fermement le scanner avec les matériaux d'emballage lorsque vous le placez dans le carton d'emballage.

\section*{Caracteristiques du scanner}

Les principales caractéristiques du scanner de documents sont enumeratedées ci-dessous.

• Conception compacte

Le scanner dispose d'un format compact de 291 mm (11,46") (L) x 250 mm (9,84") (P) x 245 mm (9,65") (H).

Alimentation rapide des documents

Les documents et photos peuvent être numériés à une vitesse pouvant atteindre 40 pages par minute.

Qualité d'image élevée

Le capteur de résolution optique 600 ppp incorpore dans le scanner permet de numériser les documents avec une qualité d'image élevé.

• Interface USB 2.0

Le scanner prend en charge Hi-Speed USB 2.0.

• Prise en charge de la couleur et de l'échelle de gris

Les documents peuvent être numériés en couleur 24 bits ou en échelle de gris à 256 niveaux.

Correction auto. des photos

Le scanner peut analyser la scène sur une photo, puis optimiser automatiquement les corrections pour cette photo.

Correction yeux rouges

Le scanner peut réduire le rouge dans les yeux causés par le flash.

• Affineur de visage

Le scanner peut effectuer des corrections pour accentuer la nettement des visages hors de la mise au point des personnes.

Lissage numérique visage

Le scanner peut réduire les pris et les taches pour rendre la peau plus belle.

• Elimination de la texture du papier

Le scanner peut réduire les motifs mates.

Correction de l'atténuation

Le scanner peut corriger la couleur des photos décolorées.

• Prise en charge de différents modes de numérisation

En fonction du type de document, le scanner prend en charge les modes de numérisation suivants :

• Numérisation recto ou recto-verso (avec fonction Ignorer les pages blanches)

• Alimentation continue ou feuille par feuille

Numérisation de cartes

Yououpouze numériser des cartes de visite ou d'identité.

Détention du format de papier

Le scanner détecte automatiquement le format du document numérique et supprime l'espace superflu sur les bords de l'image lors du stockage, même lors du stockage d'un document au format irréquilier.

Détction automatique de couleur

Le scanner détecte si le document numérique est en couleur, en échelle de gris ou en noir et blanc et il enregistre l'image en conséquence.

Mode complètement automatique

Un mode complètement automatique est disponible dans CaptureOnTouch et le pilote du scanner pour permettre une numérisation dans des conditions automatiquement déterminées. Les conditions de numérisation comme le mode couleur et le forma de page sont définis automatiquement en fonction du document en cours de numérisation.

Détction automatique de la résolution

Lorsque cette fonction est activée dans les paramétres de CaptureOnTouch ou du pilote du scanner, elle déetecte le contenu des documents et déterminé automatiquement la résolution de numérisation.

Modification de l'inclinaison

Le scanner dispose d'une fonction de modification de l'inclinaison qui redresse les images avant de les enregistrer lorsque les documents ont ete numerais de travers. Les images numeraises sont redressees, contrairement aux feuilles de document papier.

Detection de double alimentation par ultrasons

Des ultrasons sont utilisés pour détecter les pages qui sont alimentées en même temps, ainsi que pour détecter l'espace entre les pages. La numérisation s'arrête si une double alimentation est détectée.

• Possibilité d'ignorer la détction de double alimentation Lorsqu'une double alimentation est détectée, le bouton DFR du panneau de commande est allumé. Vous pouvez continuer à numériser en appuyant sur le bouton DFR.

- Modes d'amélioration du texte

Le scanner est equipé d'un mode d'améliorations poussées, pour améliorer le texte des documents avec des arrêtère-plans sommes ou irréguliers et d'un mode d'améliorations poussées Il, pour améliorer le texte lorsque celui-ci et l'arrêtère-plan sont clairs. Il se peut que ces modes ne fonctionnent pas, en fonction du type de document.

- Suppression de couleurs

Le scanner dispose d'une fonction de suppression de couleurs qui vous permet de définir une couleur que le scanner ne doit pas prendre en compte sur l'image numérique lors de la numérisation en noir et blanc ou en échelle de gris.

- Fonction Ignorer les pages blanches

Le scanner dispose d'une fonction pour ignorer les pages blanches qui vous permet de numériser un document sans stocker les images des pages blanches et sans se préoccuper si chaque document est imprimé recto-verso ou au recto uniquement. Les deux faces sont numériées, mais l'enregistrement de l'image est ignoré pour les images numériées provenant de pages considérées comme blanches.

Fonction Prénumérique

Le scanner dispose d'une fonction de prénumérisation qui vous permet de régler le contraste et la luminosité d'une image prénumérisée, puis de transmettre l'image modifiée à l'application, sans avoir besoin de numériser de nouveau le document.

- Demarrage de la numérisation à partir du panneau de commande

Voupez demarrer la numérisation en langant CaptureOnTouch à l'aide des boutons du panneau de commande. Par défaut, deux raccourcis de numérisation sont attribués aux tâches n^0 1 et 2, ce qui vous permet de numériser facilement un document en suivant simplement les instructions à l'écran.

- Mises à jour du logiciel

Les dernières informations portant sur le logiciel sont périodiquement acquises sur Internet et le logiciel est automatiquement mis a jour. Veuillez consulter l'aide de CaptureOnTouch pour obtenir de plus amples détails.

Démarrage automatique

Le scanner est équipé d'une fonction de démarrage automatique, qui permet à la numérisation d'être démarrée automatiquement lorsqu'un document place dans le chargeur est détecté.

Mode d'économie d'énergie

Le scanner est concu pour economiser de l'énergie en passant automatiquement en mode d'économie d'énergie si 10 minutes s'écoulent sans qu'aucune opération de numérisation ou autre ne soit effectuee.

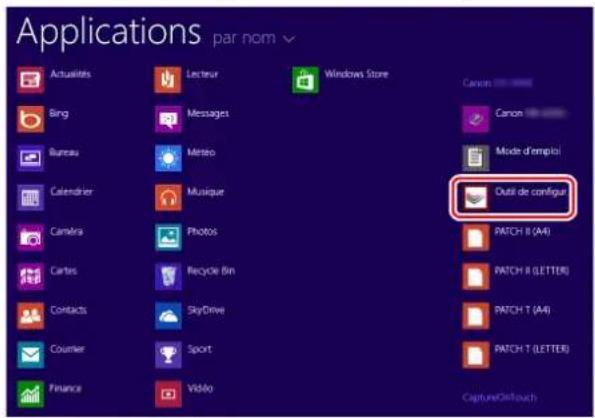

Indication

Selon le logiciel utilisé, il est possible que certaines fonctions ne soient pas disponibles.

Noms et fonction des pieces

Vue avant (avec le bac d'éjection rentré)

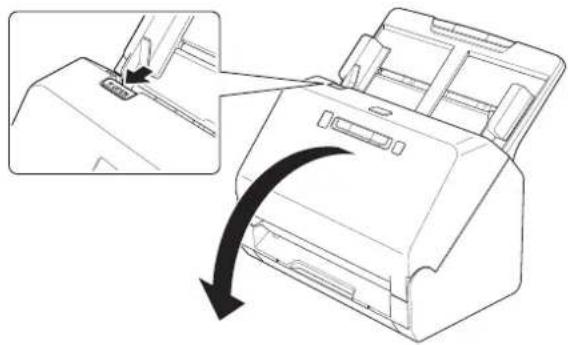

Levier OPEN

Tirez-le vers vous pour ouvrir la partie avant.

2Bouton d'alimentation

Appuyez sur ce bouton pourmettrele scanner sous tension. Lorsqu'il est enforcé,levoyant d'alimentation est allumé.

Appuyez une nouvelle fois sur ce bouton pourmettre l'appareil hors tension.

Le bouton d'alimentation s'allume ou clignote comme suit selon l'etat du scanner.

Indication du bouton d'alimentation	Description
Allumé Sous tension
Clignotant (lentement) Mode	d'économie d'énergie
Clignotant (rapidement)	Erreur (bourrage papier, partie avant ouverte, double alimentation, etc.)

3Bac d'alimentation des documents

Placez le document.

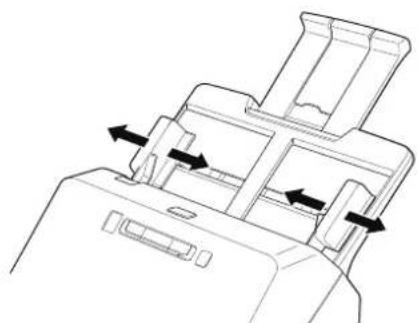

4Guides de document

Alignez les guides de document avec les deux bords du document pour vous assurer que les documents seront alimentés de façon bien droite.

Vue avant (avec le bac d'éjection sorti)

Support d'extension d'alimentation

Ouvrez-le lorsque vous placez du papier long dans le scanner.

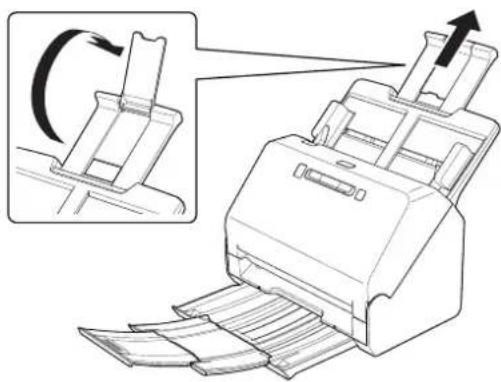

2Support d'alimentation

Sortez-le de façon à ce que les documents charges reposent dessus.

3Panneau de commande

Il permet d'effectuer une série d'opérations de numérisation, comme le démarrage et l'arrêt de la numérisation, l'execution de tâches enregistrées et l'annulation de la détction de double alimentation. (Consultez la p. 17)

Partie avant

Ouvrez-la lorsque vous nettoyez l'intérieur du scanner ou remplacez les rouleaux.

5Bac d'éjection des documents

Tirez ceci pour numériser des documents. Les documents numérisés sont éjectés ici.

Lors de la numérisation simultanée de plusieurs documents de formats différents, le fait de sortir et de relever ce bac verrouille l'angle du bac pour aligner les documents ejectés sur le bac.

6Butée d'éjection des documents

Cela évite que le document ne sorte du bac d'éjection des documents et aligne les bords du document ejecté. Il peut être déplaced sur n'importe qu'elle position sur le bac d'éjection des documents pour correspondre à la longueur du document.

Vue arrière

Connecteur USB

Branchez à ce connecteur le cable USB fourni.

2Connecteur d'alimentation

Branchez à ce connecteur l'adaptateur CA fourni.

3Orifice de prévention contre le vol (logement de sécurité)

Il permet de brancher un cable antivol ou tout autre élément similaire.

Panneau de commande

Indicateur Job No.

Affiche le nombre de la tâche sélectionnée avec le panneau de commande.

2 Bouton Job Select

Il permet de seLECTIONner les tâches enregistrées. À chaque fois que le bouton est enforcé, le numéro de tâche affché sur l'indicateur Job No. change.

3Bouton Start

II permet d'executer la tache affichee sur I'indicateur Job No.

4Bouton Stop

Il permet d'arrêter les tâches actives.

Il est allumé lorsqu'une double alimentation de documents est détectée. Le fait d'appuyer sur ce bouton annule la fonction de détction de double alimentation, ce qui vous permet de poursuivre la numérisation.

Codes d'erreur affichés

Lorsqu'une erreur de numérisation se produit, les codes d'erreur suivants s'affichent sur l'indicateur Job No.

: affiché lorsque la partie avant est ouverte.

P: affiché lorsqu'un bourrage papier est détecté.

: affiché lorsqu'une double alimentation est détectee pendant la numérisation.

: affiché pour les autres erreurs.

Numérisation de Photos

Conditions

Les formats de photo que ce scanner peut numériser sont indiqués ci-dessous.

	Dimensions	Capacité de charge	Épaisseur totale de la pile de photos
3R/L	89 x 127 mm (3,5" x 5")	40	Moins de 10 mm (0,4")
4R/KG	102 x 152 mm (4" x 6")	40	Moins de 10 mm (0,4")
5R/2L	127 x 178 mm (5" x 7")	40	Moins de 10 mm (0,4")
8R	203 x 254 mm (8" x 10")	10	Moins de 6 mm (0,2")
Instantané (type de film en feuille uniquement)	Moins de 148 x 210 mm (5,8" x 8,2")	3	-
Photo de l'utilisation de laPOCHETTE pour numérisation	Moins de 148 x 210 mm (5,8" x 8,2")	1	-

IMPORTANT

• Si les photos sont gondolées, aplâtissez-les jusqu'à ce qu'elles soient gondolées de 2 mm (0.07") ou moins, ou réduisez le nombre de feuilles de papier charges.
• Les photos sont davantage susceptibles de se gondoler à basse température. Les photos sont moins susceptibles de gondoler si vous les numériquez dans un environnement dont la temperature ambiente se situe entre 15 et 25^ avec une humidité de 40 à 60% .
• Les photos peuvent coller ensemble, en fonction de l'épaisseur et du type de papier utilisé pour la photo.

Photos nécessitant une attention particulière

Les photos suivantes risquent de ne pas etre numériées correctement ou d'être endommagées lors de la numérisation.

• Photos qui ne sont pas carrees/rectangulaires
• Photos qui ne sont pas plates
• Photos qui sont incuvées de plus de 2 mm (0.07")
• Photos froissées ou floissées
• Photos dont les bords se decollent
• Photos dont les interieurs se decollent
• Photos sur lesquelles la surface avant est collante
• Photos sur lesquelles des étiquettes ou des autocollants sont collés (celles qui sont fermement collées)
• Photos avec de la collè durcie ou de la collè dessus
• Photos sur papier photosensible provenant d'appareils photo instantanés qui ne sont pas des types de film transparent

IMPORTANT

• Les photos gondolées doivent avoir une courbure lisse et aplatie.
• Verifiez que les étiquettes ou autocollants sont bien collés et qu'il n'y a pas de colle décollée.

Photos ne pouvant pas etrenumerisées

Ne numérisez pas les photos suivantes.
- Photos déchirées
- Photos qui ont été déteriorées et qui sont très abimées
- Photos comptant des agrafes ou des clips
- Photos sur lesquelles des étiquettes ou des autocollants sont collés (ceux qui ne sont pas fermement collées)
- Photos sur lesquelles se trouvent de la colle, des liquides, des huiles ou des gels
- Photos qui n'ont pas séchéées après l'impression
- Photos avec perforations
- Photos inférieures à 50.8mm x 54mm (2" x 2.1")

Numérisation Général des Photos

Etape 1: Préparation des photos à numériser

1 Utilisez un chiffon doux et sec pour essuyer l'avant et l'arrière de vos photos afin d'enlever la poussière, la saleté ou d'autres particules qui pourrait eventuèlement rayer vos photos.

ATTENTION

En raison de la vitesse à laquelle les photos sont numériées, des particules de poussière sur vos photos peuvent provoquer l' apparition de lignes blanches sur les images numériées, et dans des cas extrêmes, cela peut rayer légerement la finition de protection de vos photos. Pour deGXmeurs résultats, essuyez I'avant et I'arriere de vos photos avant de numérique et utilisez un chiffon en microfibre pour nettoyer les rouleaux du scanneur toutes les 300 numériations, ou même avant chaque session de numérique.

2 Organisez vos photos par sujet, date ou lieu.

Indication

Vous pouvez attribuer à chaque lot de photos un nom de fichier personnelisé.

Etape 2 : Placer les photos

1 Retirez le bac d'éjection des documents.

Le bac d'éjection des documents peut être régèle sur 3 longueurs. Tirez le bac d'éjection des documents en fonction de la longueur de la photo. Levez aussi la butée d'éjection des documents sur le bord avant si nécessaire.

IMPORTANT

Tirez le bac d'éjection des documents vers l'avant en fonction des différentes longueurs.

2 Sortez le support d'alimentation.

Ouvrez le support d'extension de flux lorsque vous placez des photos longues.

3 Réglez les guides de document afin qu'ils correspondant à la largeur de la photo à numérique.

Ventilez votre pile de photos pour vous assurer qu'elles ne sont pas collées ensemble.

ATTENTION

Les photos collèes peuvent être introduite dans le scanner en même temps ou se trouver coincées dans le scanner, ce qui peut endommager vos photos.

Chargez vos photos au centre du bac d'alimentation face vers le bas et bord supérieur en premier.

Après avoir place la photo, alignez les guides de document avec les deux bords de la photo.

Indication

Si vous avez à la fois des photos orientées en portrait et en paysage dans la même pile, vous pouvez faire pivoter les images en portrait après la numérisation.

IMPORTANT

• Lors du placement des photos dans le bac d'alimentation, faites attention de ne pas vous couper avec les bords du papier.

• Avant de placer une photo, vérifie qu'il ne contient pas de trombone, d'agrafe ou d'autre petit objet métallique. De tels objets risqueraient de provoquer un incendie ou un choc électrique, un bourrage papier ou un dysfonctionnement du scanner, et d'endommager le document.

• Ne chargez pas de photos fragiles ou non replacables, ni de documents ou d'illustrations de valeur, directement dans le plateau d'alimentation des documents. Cela pourrait floisser ou endommager l'original. Chargez ces originaux un par un à l'aide d'une feuille de support.

• Lorsque vous utilisez le scanner, ne portez pas de vétements amples ni de bijoux qui pourrait se coincer dans le scanner, car cette pourrait blesser celui un. Soyez extrémentement prudent si vous portez une cravate ou si vous avez les cheveux longs. Si quoi que ce soit se prend dans le scanner, mettez-le immidiatement hors tension et débranchez le cordon d'alimentation de la prise murale pour interrompree la numérisation.
• Lissez et aplatissez toujours les pris de vos photos avant de les placer dans le chargeur. Si le bord de la photo qui est alimentee en premier dans le scanner est plie, cela risque de provoquer un bourrage papier.
• Si l'alimentation est interrompue en cours de numérisation en raison d'une erreur système ou d'un bourrage papier, résolvez le problème, assurez-vous que l'image numérique de la dernière page a été correctement stockée, puis repreneze ensuite la numérisation des pages restantes de la photo.

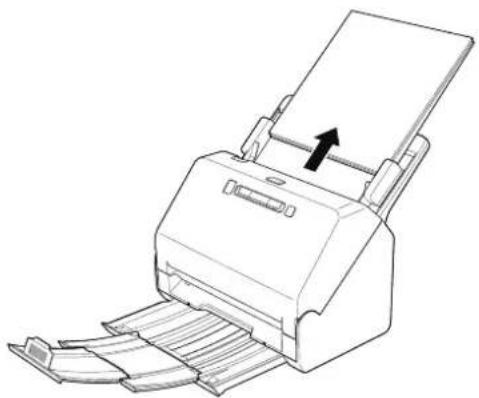

• Une fois la numérisation terminée, rentrez le bac d'éjection des documents pour éviter d'endommager le scanner lorsqu'il n'est pas utilisé.
• Si une double alimentation se produit, appuyez sur le bouton DFR du scanner pour poursuivre la numérisation ou désactiver la case à cocher [Détection ultrasonique] sur l'onglet [Alimentation] de l'écran des paramètres du pilote de scanner. (Consultez la p. 35)

Etape 3 : Numériser des photos et enregistrer

Cet apparéil vous permet de numéririser des documents à l'aide de l'écran tactile ou d'applications sur un ordinateur.

CaptureOnTouch est une application de numérisation qui vous permet de numériser un document en selectionnant tout simplement le panneau de l'écran.

Pour plus de détails sur CaptureOnTouch, consultez l'Aide de CaptureOnTouch.

1 Définissez le nom de fichier et le dossier de sortie. Pour modifier les paramètres de sortie, y compris le nom de fichier et le dossier de sortie, cliquez sur et modifiez les paramètres dans l'onglet [Sortie 1]. Veulillez consulter l'Aide de CaptureOnTouch pour obtenir de plus amples détails.

2 Cliquez sur le bouton [Numérisation de photo].

La photo est numériée. Pendant la numérisation, le nombre de pages numériées s'affiche en plus des paramètres du scanner. Une fois la numérisation terminée, [Écran de prévisualisation de l'image numérique] s'ouvre.

ATTENTION

• Si vous configurez des conditions de numérisation qui utilisent une grande partie de la mémoire de l'ordinateur, la numérisation peut s'arrêter en raison d'une mémoire insuffisante. Si un message d'erreur apparait en raison d'une mémoire insuffisante lors d'une numérisation, interrompez la numérisation, modifie les paramètres de numérisation, puis relancez la numérisation.

• Une numérisation sur plusieurs pages ne peut pas être enregistrée lorsqu'elle atteint la taille de fichier de 2 Go. Modifiez les paramétres d'enregistrement si un message d'erreur apparait.

Indication

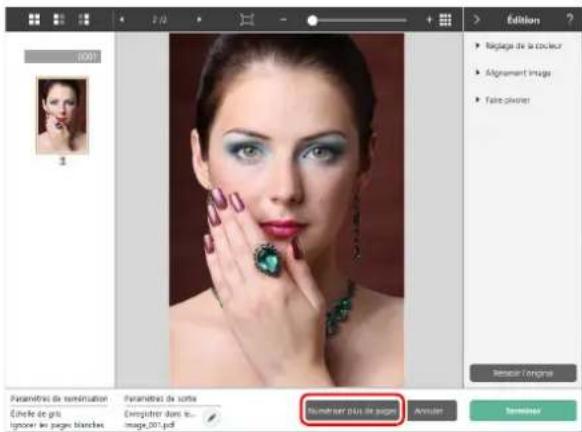

Pour enchainer plusieurs numérisations, préparez le document suivant et cliquez sur le bouton [Numérique plus de pages]. La numérisation démarre. Si vous découvert la case [Activer la numérique supplémentaire] dans les paramètres des [Rac. Numérique], le bouton [Numérique plus de pages] ne s'affiche pas.

3 Avec avoir vérifié l'écran de numérisation, cliquez sur le bouton [Terminer].

Indication

Si vous désactivez [Édition après numérisation] dans les paramètres des [Rac. Numérisation], la fenêtre d'édition ne s'affiche pas.

Vous pouvez modifier les paramètres de sortie en cliquant sur le bouton

Vou pouve supprimer l'imaginemurérisée et returner à l'écran principal en cliquant sur le bouton [Annuler].

Lorsque la numérisation est terminée, une fenêtre pop up s'affiche. Si vous enregistrez vos numérisations, un lien vers le dossier de destination s'affiche.

Indication

Si vous cliquez sur [Ouvrir le dossier de stockage], le dossier dans lequel les images numériées ont été enregistrées s'ouvre. Selon les paramétres de sortie, il se peut que le lien [Ouvrir le dossier de destination] ne s'affiche pas.

Numérisation Avancée des Photos

Numérisation de notes au dos de photos / Numérisation avec une pochette pour numérisation

Numérisation de notes au dos de photos

1 Cliquer du bouton [Numérisation de photo].

2 Sélectionnez [Recto-verse] pour [Face de numérisation] et cliquez sur le bouton [Fermer].

3 Cliquez sur le bouton [Numérisation de photo] pour numériser les photos.

Numérisation avec unePOCHETEPour numérisation

Pour éviter d'endommager une photo pendant sa numérisation, insérez-la dans une pochette pour numérisation optionnelle avant de la charger dans le scanner.

1 Définissez les conditions de numérisation.

2 Insérez la photo dans la pochette pour numérisation.

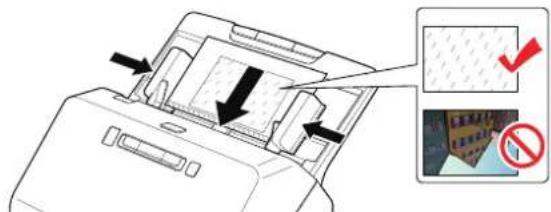

3 Chargez la photo de maniere à ce que le bord d'insertion corresponde à l'extrémité fermée de la pochette pour numération.

Après avoir place la photo, alignez les guides de document avec les deux bords de la photo.

ATTENTION

En cas de placement incorrect de la photo dans la pochette pour numérisation, il se peut qu'un bourrage de document se produit ou que l'image numérique ne corresponde pas à vos attentes.

IMPORTANT

• Insérez les photos au centre de la pochette pour numérisation, de manière à ce qu'elles soient droites. Il est impossible d'obtenir une bonne numérisation si la photo est trop proche de chaque côté, penchéée ou si elle dépasse de la pochette pour numérisation.

Oui Non Non Non

• Lors de la numérisation de photos instantanées, place la partie épaissé (entourée en rouge sur l'illustration) vers le bordroit ou gauche de la feuille de support. Cette piece peut être détectée comme une erreur d'alimentation double lorsqu'elle passée à travers les rouleurs centraux du scanner.

Oui Oui Non Non

• LaPOCHETEPour numérisation est un consommable. Si des dommages ou des taches sont clairément visibles, remplacez-la par une nouvelle.
• Avant de suivre les étapes ci-dessous, assurez-vous que le pilote RS40 est selectionné dans CaptureOnTouch.

Windows

Dans CaptureOnTouch, cliquez sur de la touche Numérisation de photo].

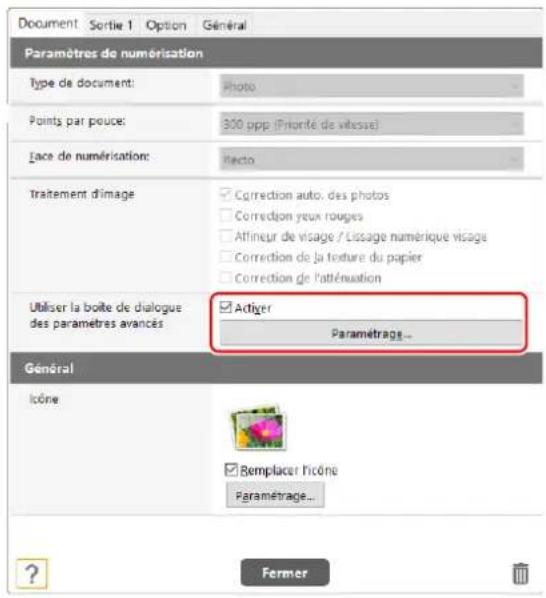

2 Ouvrez l'onglet [Document], cochez la case [Activer] pour [Utiliser la boite de dialogue des paramètres avancés] et cliquez sur la touche [Paramétrage].

3 Ouvrez l'onglet [Alimentation] et reglez [Pochette pour numérisation] sur [Pochette pour numérisation].

4 Cliquez sur le bouton [OK] pour fermer I'ecran des parametes.

Mac

1 Dans CaptureOnTouch, cliquez sur de la touche [Numérisation de photo].

2 Ouvrez l'onglet [Document], cochez la case [Activer] pour [Utiliser la boite de dialogue des paramètres avancés] et cliquez sur la touche [Paramétrage].

3 Cliquez sur le bouton [Suite].

L'écran Réglages avances du pilote du scanner s'ouvre.

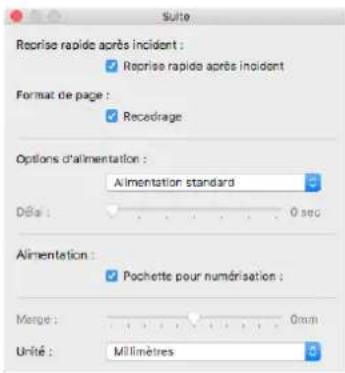

4 Cochez la case [Pochette pour numérisation].

5 Cliques sur pour fermer la boîte de dialogue.

Numérisation de documents

Comment placer les documents

Numérisation de plusieurs documents

L'alimentation de papier standard doit etre utilisee lors de la numerieuration de plusieurs documents d'un format standard a la fois. L'alimentation de papier standard permit d'alimenter plusieurs documents en separant chaque page.

1 Retirez le bac d'éjection des documents.

Le bac d'éjection des documents peut être régle sur 3 longueurs. Tirez le bac d'éjection des documents en fonction de la longueur du document. Levez aussi la butée d'éjection des documents sur le bord avant si nécessaire.

IMPORTANT

Tirez le bac d'éjection des documents vers l'avant en fonction des différentes longueurs.

2 Sortez le support d'alimentation.

Ouvrez le support d'extension d'alimentation lorsque vous place des documents longs.

3 Réglez les guides de document afin qu'ils correspondant à la largeur du document à numérique.

4 Placez le document.

Après avoir place le document, alignez les guides de document avec les deux bords du document.

IMPORTANT

• Lors du placement des documents dans le bac d'alimentation, faites attention de ne pas vous couper avec les bords du papier.

• Avant de placer un document, vérifie qu'il ne contient pas de trombone, d'agrafe ou d'autre petit objecté metallique. De teils objets risqueraient de provoquer un incendie ou un choc électrique, un bourrage papier ou un dysfonctionnement du scanner, et d'endommager le document.
  Lorsque you utilisez le scanner, ne portez pas de vetements amples ni de bijoux qui pourrait se coincer dans le scanner, car cela pourrait bleisser quelqu'un. Soyez extrément prudent si vous portez une cravate ou si vous avez les cheveux longs. Si quoi que ce soit se prend dans le scanner, mettez-le immédiatement hors tension et débranchez le cordon d'alimentation de la prise murale pour interrompree la numérique.

• Lissez et aplatissez toujours les pris des originaux avant de les placer dans le chargeur. Si le bord du document qui est alimenté en premier dans le scanner est pié, cela risque de provoquer un bourrage papier.

• Si l'alimentation est interrompue en cours de numérisation en raison d'une erreur système ou d'un bourrage papier, résolvez le problème, assurez-vous que l'image numérique de la dernière page a été correctement stockée, puis repreneze ensuite la numérisation des pages restantes du document.
• Une fois la numérisation terminée, rentrez le bac d'éjection des documents pour éviter d'endommager le scanner lorsqu'il n'est pas utilisé.
  Lors de la numérisation de documents de plusieurs pages liées les unea aux autres, tels que des factures, placez les documents de facon a ce que le bord qui lie les pages entre elles soit oriente vers le bas.
• Si une double alimentation se produit, appuyez sur le bouton DFR du scanner pour poursuivre la numérisation ou désactiver la case à cocher [Détection ultrasonique] sur l'onglet [Alimentation] de l'écran des paramètres du pilote de scanner. (Consultez la p. 35)

Placement des cartes

Lors de la numérisation de cartes, placez une carte à la fois horizontally.

Réglez les guides de document afin qu'ils correspondent à la largeur de la carte à numériser.

Placez la carte horizontally, orientez le verso de la carte vers vous et son bord supérieur vers le bas.

ATTENTION

• Placez les cartes une à une
• Lors de la numérisation de cartes, placez-les de façon à ce qu'elles soient alimentées horizontally. Si vous placez les cartes de façon à les alimentier verticalement, elles risquent de ne pas être éjectées correctement; les cartes ainsi coincées risquent également d'être endommagées lorsque vous les retirez.

• Lors de la numérisation de cartes, désactivez la case à cocher [Détection ultrasonique] sur l'onglet [Alimentation] de l'écran des paramètres du pilote de scanner. (Consultez la p. 35)

Paramétrage du mode Document long

Le scanner vous permet normalement de numériser des documents de 356 mm (14") de long, mais cette longueur peut atteindre 3000 mm (118,1") si vous configurez le scanner en mode Document long.

IMPORTANT

En seLECTIONnant le mode Document long et en définissant [Format de page] dans l'écran des paramètres du pilote du scanner sur [Détection auto], il est possible de numériser des documents allant jusqu'à 3000 mm de long.
Prénez note des observations suivantes lors de l'utilisation du mode Document long :

• Si vous placez le document en biais dans le scanner lors d'une numérisation en mode Document long, il risque d'être endommagé par les bords de la zone d'alimentation. Assurez-vous de ne pasmettre le document en biais.
• Lors de la numérisation en mode Document long, la détention des bourrages papier risque de réagir lentement, ce qui peut endommager le document. Faites attention d'éviter au maximum les bourrages papier.
• Lorsque vous numérique des documents longs, numérique les documents un par un.
• Lorsque vous numérique des documents de grand format avec le mode Document long, la numérisation peut être plus lente. Des erreurs se produit également en raison d'un manque de mémoire et la numérisation peut être désactivée.

Windows

IMPORTANT

Ouvrez une session Windows en tant qu'administrateur.

1

Cliquez sur le bouton Demarrer, puis sur [Canon RS40] et [Outil de configuration du pilote Canon imageFORMULA]. Outil de configuration du pilote Canon imageFORMULA démarre.

Indication

Dans Windows 8.1, c'est enregistré sur l'emplacement suivant.

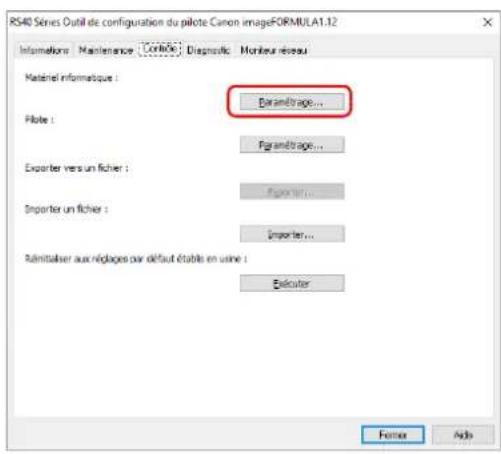

2 Cliques sur I'onglet [Contrôle].
3 Cliquez sur le bouton [Paramétrage] de [Matériel informatique].

4 Sélectionnez [Mode Document long (1000 mm)] ou [Mode Document long (3000 mm)] selon la longueur du document.

5 Cliquez sur [OK].
6 Cliquez sur [Fermer] pour fermer l'Outil de configuration du pilote Canon imageFORMULA.

Mac

1 Ouvrez l'écran Réglages avances du pilote du scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.

2 Cliquez sur pour afficher la boite de dialogue [Informations sur le scanner] La boite de dialogue [Informations sur le scanner] s'affiche.

3 Cliqueur [Entretien]. La boite de dialogue [Entretien] apparait.
4 Sélectionnez [Mode Document long (1000 mm)] ou [Mode Document long (3000 mm)] selon la longueur du document.

5 Cliquez sur pour fermer la boite de dialogue.

Détction d'une double alimentation de documents

Ce scanner comprend une fonction de détction de la double alimentation de documents. En utilisant cette fonction, le scanner s'arrête automatiquement lorsqu'il détecte que plusieurs documents ont eté alimentés en même temps. Vous pouvez également désir d'enregistrer l'image numérique une fois la numérisation terminée et de continuer la numérisation du document (fonction permettant d'ignorer la détction de double alimentation).

Pour utiliser la fonction de détction de double alimentation, vous devez d'abord ouvrir l'écran des paramètres du pilote du scanner et activer la détction de double alimentation. Il est également nécessaire de définir [Reprise rapide après incident] pour utiliser la fonction permettant d'ignorer la détction de double alimentation.

Procedure de paramétrage

1 Définissez les conditions de numérisation.

2 Placez le document comme décrit dans la procédure « Numérisation de plusieurs documents » à la p. 30.

1 Ouvrez l'écran Réglages avancés du pilote du scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.
2 Cliques sur l'onglet [Alimentation].

3 Cochez la case [Par longueur] ou la case [Détction ultrasonique] (ou les deux).

Pour utiliser la fonction permettant d'ignorer la détéction de double alimentation, ouvrez l'onglet [Autres] et cochez la case [Reprise rapide après incident].

5 Cliquez sur le bouton [OK] et fermez I'ecran des parametes.

Mac

1 Ouvrez l'écran Réglages avances du pilote du scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.
2 Cochez la case [Detection dble. alimentation] puis selectionnez l'une des options [Detection ultrasonique], [Par longueur] et [Detection par ultrasons et par longueur].
3 Cliquez sur le bouton [Suite] lorsque la fonction Ignorener la détction de double alimentation est également utilisée.

L'écran Réglages avances du pilote du scanner s'ouvre.

4 Cochez la case [Reprise rapide après incident].

5 Cliquez sur pour fermer la boite de dialogue.

Que faire lorsqu'une double alimentation est détectée

Lorsque vous n'utilisez pas la fonction permettant d'ignorer la détction de double alimentation

Si une double alimentation de documents est détectée pendant la numérisation, l'alimentation des documents s'arrête lorsque les documents alimentés en même temps sont éjectés. Lorsque cela se produit, le code d'erreur suivant est affché sur l'indicateur Job No. du panneau de commande.

Code d'erreur de détction de double alimentation

En outre, un écran avec un message s'affiche pour vous informer qu'une double alimentation a été détectée.

Lorsque cela se produit, arrêtez la numérisation dans l'application puis numérique de nouveau les documents.

Lorsque vous utilisez la fonction permettant d'ignorer la détction de double alimentation

Si une double alimentation de documents est détectée pendant la numérisation, l'alimentation des documents s'arrête lorsque les documents alimentés en même temps sont éjectés. Le code d'erreur suivant est affché sur l'indicateur Job No. du panneau de commande et le bouton DFR s'allume.

Code d'erreur de détction de double alimentation

De plus, l'écran [Reprise rapide après incident] apparait pour vous permettre deCHOISIR DE POURSUIVRE LA NUMÉRISATION OU NON.

Windows

Mac

Boutons de l'écran [Reprise rapide après incident]	Boutons du panneau de commande	Description
[ENREGISTRER & CONTINUER]	Bouton DFR	Enregistre l'image de prévisualisation comme image numérique et numérique le reste du document.
[ARRETER] Bouton	Stop	Supprime l'image de prévisualisation et arrêté la numérique.
[SUPPRIMER & CONTINUER]	Bouton Start	Supprime l'image de prévisualisation et poursuit la numérique. Placez une nouvelle fois le document ayant été alimenté en même temps qu'un autre avant de cliquer sur ce bouton.

Comment numériser des documents

Avant de numériser un document, consultez l'Aide de CaptureOnTouch pour en savoir plus CaptureOnTouch.

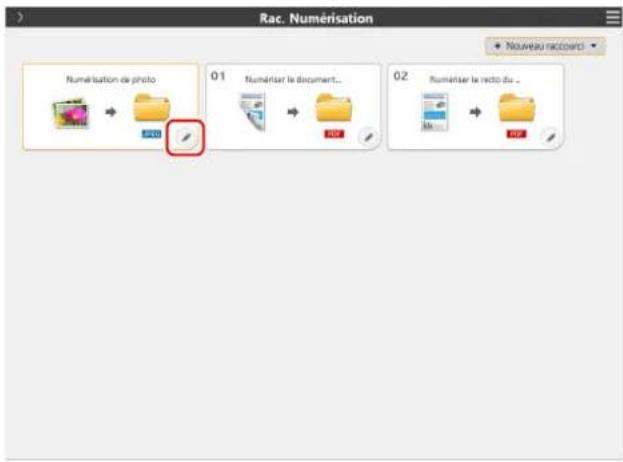

Rac. Numérisation

Operations

Démarrage CaptureOnTouch -> Sélection d'un scanner -> Sélection du Rac. Numérisation -> Demarrer la numérisation

Il est possible de sauvégarder une combinaison de type de numérisation et de méthode de sortie que vous utilisez régulierement grâce à “Panneau Rac. Numérisation”. Il est possible d'effectuer une numérisation enclistuant simplement sur le panneau Rac.

Numérisation.

Indication

Si vous attribuiez un Rac. Numérisation à un numéro de tâche, vous pouvez exéçuter des numériisations avec un raccourci en seLECTIONnant le numéro de tâche dans le scanner.

1 Placez le document dans le scanner.

« Comment placer les documents » (Consultez la p. 30)

2 Configurez les parametes de CaptureOnTouch.

Pour plus de détails sur CaptureOnTouch, consultez l'Aide de CaptureOnTouch.

3 Cliquez sur le bouton [Numériser le document recto- verso] ou [Numériser le recto du document].

Pour la procédure ci-après, consultez « Étape 3 : Numériser des photos et enregistrer » à la p. 21.

Entretien

Entretien quotidien

Nettoyez régulierement le scanner conformément à la procédure décrite ci-dessous, pour maintainir une qualité de numérisation optimale.

ATTENTION

• Lorsque vous nettoyez le scanner et l'intérieur du scanner, mettez-le hors tension et débranchez le cordon d'alimentation de la prise murale.
• N'utilisez pas d'aerosols de nettoyage lors du nettoyage du scanner. Des mécanismes de précision, tels que la source lumineuse, risquent d'être mouillés et de provoquer des dysfonctionnements.
• Ne nettoyez jamais le scanner à l'aide de solvant, d'alcool ou d'autres solvants organiques. L'extérieur du scanner pourrait se déformer, se décolorer ou fondre. Cela risque aussi de provoquer un choc électrique ou un incendie.

Nettoyage du scanner

Pour nettoyer l'extérieur du scanner, retirez la poussiere avec un chiffon ayant eté plonged dans de I'eau et bien essore, puis essuyez le scanner avec un chiffon sec et propre.

Nettoyage de l'intérieur du scanner

De la poussière ou des particules de papier à l'intérieur du scanner peuvent provoquer des lignes ou des taches sur les images numériées. Utilisez de l'air compré pour nettoyer régulièrement la poussière et les particules de papier dans la fente d'alimentation des documents et à l'intérieur du scanner. Àprouse une tâche importante de numération, mettez hors tension le scanner et expulsez les particules de papier qui sont restées à l'intérieur du scanner.

Nettoyage de la vitre du capteur et des rouleaux

Si les images numériées seront des trainées ou si les documents numériés sont tachés, il est possible que la vitre du capteur ou les rouleaux situés dans le scanner soit sales. Nettoyez les régulièrement.

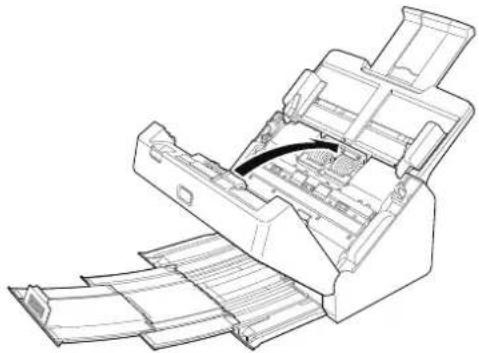

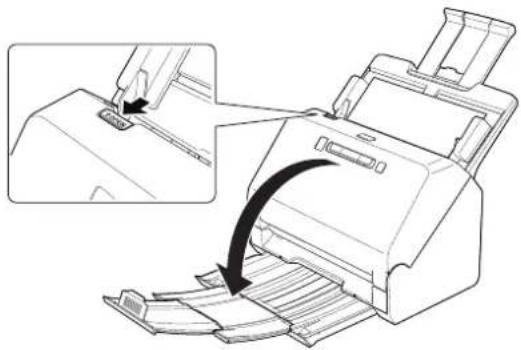

Tirez sur le levier OPEN et ouvre la partie avant en la tirant vers vous.

Utilisez de l'air compré pour éliminer la poussière et les particules de papier de l'intérieur du scanner.

3 Retirez la poussiere presente sur la vitre de numérisation.

Essuyez la saleté sur la vitre de numérisation avec un chiffon imbibé d'eau et bien essore, puis essuyez la vitre à l'aide du chiffon de nettoyage inclus.

4 Nettoyez les rouleaux.

Nettoyez les rouleaux tout en les tournant. Essuyez les rouleaux avec un chiffon imbibé d'eau et bien essore, puis essuyez-les à l'aide du chiffon de nettoyage fourni.

ATTENTION

Ne vaporisez pas d'eau ou de détergent neutre directement sur le scanner. Des mécanismes de précision, tels que la source lumineuse, risquent d'être mouillés et de provoquer des dysfonctionnements.

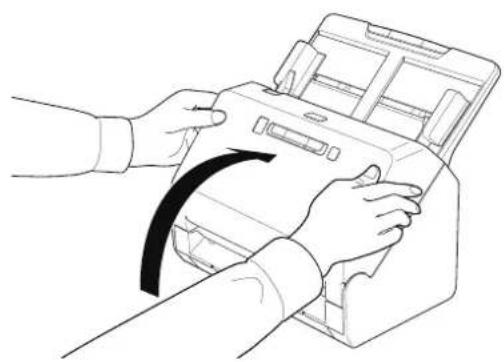

IMPORTANT

• Si la vitre du capteur est rayée, des traces risquent d'apparaitre sur les images et des erreurs d'alimentation peuvent se produit. Si la vitre presente des rayures, contactez un représentant du service après-vente ou votre revendeur local agree Canon.

• Veiliez bien à ce que la Brosse antistatique dans la partie avant ne se déforme pas.

5 Demontez le rouleau de retardement et le rouleau d'alimentation. (Consultez la p. 46, la p. 47)

IMPORTANT

Démontez le rouleau de retardement et le rouleau d'alimentation du scanner pour les nettoyer, puis veiliez à les monter à nouveau dans le scanner lorsque le nettoyage est terminé.

6 Essuyez les rouleaux démontés à l'aide d'un chiffon humidifié à l'eau mais bien essore.

7 Montez le rouleau de retardement et le rouleau d'alimentation. (Consultez la p. 46, la p. 47)

8 Fermez la partie avant en la poussant doucement vers le haut, des deux côtes, jusqu'au déclic. Assurez-vous que la partie avant est complètement fermée en la poussant jusqu'à ce que vous entendiez un déclic.

Réglage du rapport de réduction

Au fur et à mesure que les rouleaux installés dans le scanner s'usent, les images numériées peuvent s'all longer dans le sens vertical. Si cela se produit, pour pouvoir réduire la quantité d'allongement de l'image en réglant le rapport de réduction.

Windows

IMPORTANT

Ouvrez une session Windows en tant qu'administrateur.

1 Cliquez sur le bouton Demarrer, puis sur [Canon RS40] et [Outil de configuration du pilote Canon imageFORMULA]. Outil de configuration du pilote Canon imageFORMULA demarre.

Indication

Dans Windows 8.1, c'est enregistré sur l'emplacement suivant.

2 Cliquez sur l'onglet [Maintenance], puis déplacez le curseur pour modifier la valeur de [Ajustement de rapport de réduction]. La valeur de réglage peut être définie dans la fourchette de -3,0 % à 3,0 %.

3 Cliquez sur [Appliquer].
4 Cliquez sur [Fermer] pour fermer l'Outil de configuration du pilote Canon imageFORMULA.

Mac

1 Ouvrez l'écran Réglages avances du pilote du scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.
2 Cliques sur pour afficher la boite de dialogue [Informations sur le scanner].

3 Cliquez sur [Entretien] pour afficher la boite de dialogue [Entretien].
4 Modifie la valeur de [Ajustement de rapport de réduction]. La valeur de réglage peut être définie dans la fourchette de -3,0 % à 3,0 %.

5 Cliques sur pour fermer la boite de dialogue.

Remplacement des consommables

Les deux rouleaux (rouleau d'alimentation et rouleau de retardement) installés dans le scanner sont des consommables. Le rouleau d'alimentation et le rouleau de retardement s'usent avec la numérisation. Si le rouleau d'alimentation et le rouleau de retardement sont usés, les documents risquent de ne pas être alimentées correctement et des bourrages papier et doubles alimentations risquent de se produit.

Lorsque le nombre total de pages chargées par le scanner dépasse le nombre de pages approprié pour la durée de vie des rouleaux, un message s'affiche au démarrage de l'ordinateur demandant à l'utilateur de remplaçer les rouleaux.

Windows

Mac

Si ce message commence à s'afficher au démarriage, achetez un kit de rouleaux de rechange et remplacez les pièces usées par les consommables inclus dans le kit (rouleau d'alimentation et rouleau de retardement). Consultez la p. 63 pour plus de détails sur le kit de rouleaux de rechange.

De plus, le compteur dans le scanner qui enregistre le nombre de pages alimentées doit également être réinitialisé lorsque vous remplacez les rouleaux. (Consultez la p. 48)

Indication

Meme avant qu'il ne soit temps de remplaçer les rouleaux, les images numériées peuvent être allongées dans le sens vertical en raison de l'usure des rouleaux. Si cela se produit, reglez le rapport de réduction. (Consultez la p. 42)

Ouverture et fermetre de la partie avant

Tirez sur le levier OPEN et ouvre la partie avant en la tirant vers vous.

Indication

L'emplacement de chacun des consommables est illustré ci-dessous.

Lorsque vous fermez la partie avant, vérifie qu'elle est complètement fermée en appuyant légarement à gauche et à droite jusqu'à ce que vous entendiez un déclic.

Remplacement du rouleau d'alimentation

1 Ouvrez le couvercle du rouleau.

2 Retirez le rouleau d'alimentation.

3 Installé le nouveau rouleau d'alimentation.

4 Fermez le couvercle du rouleau.

Remplacement du rouleau de retardement

1 Ouvrez le couvercle du rouleau.

2 Tirez sur le levier gauche qui fixe le rouleau de retardement au scanner et retirez le rouleau.

3 Installé le nouveau rouleau de retardement en insérant d'abord le côte droit.

4 Poussez le côte gauche du rouleau de retardement pour le fixer au scanner.

5 Fermez le couvercle du rouleau.

Réinitialisation du compteur

Windows

IMPORTANT

Ouvrez une session Windows en tant qu'administrateur.

1 Cliquez sur le bouton Demarrer, puis sur [Canon RS40] et [Outil de configuration du pilote Canon imageFORMULA]. Outil de configuration du pilote Canon imageFORMULA démarre.

Indication

Dans Windows 8.1, c'est enregistré sur l'emplacement suivant.

2 Cliquez sur I'onglet [Maintenance] puis selectionnez [Réinitialiser].

Le compteur est remis à zéro.

3 Cliquez sur [Fermer] pour fermer l'Outil de configuration du pilote Canon imageFORMULA.

Mac

1 Ouvrez l'écran Réglages avancés du pilote du scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.
2 Cliquez sur pour afficher la boite de dialogue [Informations sur le scanner].

3 Cliquez sur [Entretien] pour afficher la boite de dialogue [Entretien].

5 Cliquez sur pour fermer la boite de dialogue.

Paramètre de mise hors tension automatique

Le scanner passe automatiquement hors tension si 4 heures s'écoulient sans qu'aucune opération de numérisation ou autre ne soit effectue. Pour désactiver ce paramètre, procédez comme suit.

Windows

IMPORTANT

Ouvrez une session Windows en tant qu'administrateur.

1 Cliquez sur le bouton Demarrer, puis sur [Canon RS40] et [Outil de configuration du pilote Canon imageFORMULA]. Outil de configuration du pilote Canon imageFORMULA démarre.

Indication

Dans Windows 8.1, c'est enregistré sur l'emplacement suivant.

Cliquez sur l'onglet [Contrôle].

Cliquez sur le bouton [Paramétrage] de [Matériel informatique].

4 Decochez la case [Eteindre automatique au bout de 4 heures].

5 Cliquesur [OK].

6 Cliquez sur [Fermer] pour fermer l'Outil de configuration du pilote Canon imageFORMULA.

Retrait du bac d'alimentation des documents

Lorsque vous prévoyez de stocker le scanner ou de ne pas l'utiliser pendant une période prolongée, retirez le bac d'alimentation des documents.

À propos de l'outil de configuration des pilotes Canon imageFORMULA

Windows

Qu'est-ce que l'outil de configuration des pilotes Canon imageFORMULA ?

L'outil de configuration des pilotes Canon imageFORMULA peut être utilisé pour vérifier les informations du scanner ou pour configurer les paramétres de maintenance.

L'outil de configuration des pilotes Canon imageFORMULA se compose des anglets suivants.

Onglet [Informations]

Vou puez consulter les informations sur la version du microprogramme et les informations du scanner.

Vous pouvez réinitialiser le compteur du rouleur ou effectuer un contrôle du taux de retrait.

Onglet [Contrôle]

Vous pouvez effectuer les paramétres du matériel et des pilotes et réaliser une lecture ou une écriture des paramétres de contrôle. À partir de la configuration du matériel, vous pouvez définir la fonction de mise hors tension automatique.

Onglet [Diagnostic]

Vous pouvez generer ou supprimer le fichier journal.

Démarrage de l'outil de configuration des pilotes Canon imageFORMULA

Cliquez sur le bouton Demarrer, puis cliquez sur [Canon RS40] - [Outil de configuration du pilote Canon imageFORMULA] dans cet ordre. L'outil de gestion des pilotes du scanner s'ouvre.

Indication

Microsoft Windows 8.1 (éditions 32 bits et 64 bits)

Dépannage

Problèmes et solutions commun

Cette section donne les solutions recommanéées aux problèmes communs.

Si vous avez un problème qui n'est pas résolu par ce qui suit, contactez votre revendeur local agreé Canon.

Problème 1 Le scanner ne s'allume pas.

Solutions Vérifiez que l'adaptateur CA est correctement branché à une prise de courant.

Problème 2 Le scanner n'est pas reconnu.

Solutions (1) Vérifiez que le scanner est correctement branché à l'ordinateur via un cable USB.

(2) Verifiez que le scanner est allumé. Reportez-vous au problème précédent (1) si le scanner ne s'allume pas.
(3) Il se peut que l'interface USB de l'ordinateur ne prenne pas en charge le scanner. Il n'est pas garantie que le scanner fonctionne avec toutes les interfaces USB.
(4) Verifiez que vous utilisez bien le cable USB fourni pour raccorder le scanner à l'ordinateur. Il n'est pas garantie que le scanner fonctionne avec tous les cables USB existants.
(5) Si le scanner est raccordé à l'ordinateur via un concentrateur USB, essayez de retarder ce dernier et de brancher directement le scanner à l'ordinateur.

Problème 3 Alimentation oblique des documents (les images numériées sont inclinées).

Solutions (1) Alignez les guides de document de manière à les faire correspondre au moins avec le format des documents et alimentez ces derniers de façon bien droite.

(2) Ouvrez le support d'extension d'alimentation de documents et placez le document.
(3) Activez Redresse automatiquement l'inclinaison dans les parametes du pilote du scanner.
(4) Si beaucoup de pages ont ete numeriees depuis le dernier nettoyage des rouleaux, nettoyez-les. Si le chargement oblique des documents persististe, il vous faut peut-etre replacer les rouleaux ou proceder a d'autres operations d'entretien. Consultez « Entretien » à la p. 40 pour les procedures de remplacement des rouleaux.

Problème 4 Les documents ne sont pas numériés suivant les paramètres configurés dans le pilote du scanner.

Solutions Lorsque vous numérique en utilisant le panneau [ Sélectionner le document] enregistré avec CaptureOnTouch, les paramètres de CaptureOnTouch ont priorité sur les paramètres du pilote du scanner. Éditez des paramètres dans le panneau [ Sélectionner le document] ou créez-en un panneau [ Sélectionner le document] à l'aide des conditions de numérique susceptant souhaitées.

Problème 5 Si des lignes blanches ou des stries apparaisent sur les images numériées.

Solutions Nettoyez les deux cots de la vitre de numérisation, ainsi que les rouleaux. Si vous trouvez une substance collante telle que de la colle ou du liquide de correction, essuyez avec soin en appliquant une pression suffisante pour nettoyer la zone où apparaisent les lignes. Si le problème ne peut pas être résolu par un bon nettoyage, il se peut que la vitre interne soit rayée. Contactez votre revendeur local/agréé Canon.

Problème 6 II manque des pages.

Solutions Lorsque le paramètre [Face de numérisation] du pilote du scanner est [Ignorer les pages blanches], les documents comportant peu de noir peuvent être involontairément ignorés. Diminuez la valeur [Définir la probabilité d'ignorer la page vierge] ou définiSEEz [Face de numérisation] sur un autre mode, tel que Recto ou Recto/Verso. Si des pages sont ignores en raison de la double alimentation du document, reportez-vous à la section « Problème 7 Bourrage de documents (ou double alimentation) »

Problème 7 Bourrage de documents (ou double alimentation).

Solutions (1) Si le rouleau a ete correctement instalé, nettoyez-le si nécessaire.

(2) Il peut être impossible d'obtenir une bonne numérisation lorsque les pages d'un document sont collées entre elles par l'électricité statique. Séparez les pages du document avant de les charger.
(3) Chargez les pages manuellement dans le scanner, une par une.

Problème 8 Plusieurs pages d'images numériées ne peuvent pas être enregistrées dans un seul fjichier.

Solutions • En fonction du format de fichier, plusieurs pages d'images numériées ne peuvent pas être enregistrées dans un seul fichier avec CaptureOnTouch.

Type de fichier	Traitement pour plusieurs pages
BMP, JPEG	Les images numériées sont toujours enregistrées dans un fichier d'une page.
PPTX	Les images de plusieurs pages sont toujours enregistrées dans un seul fichier.
TIFF, PDF	You pouvez enregistrer plusieurs pages dans un seul fichier en cliquant sur et en selectionnant [Enregistrer toutes les pages sous un fichier] dans la boîte de dialogue affichée.

Problème 9 Tous les documents places ont été numériés, mais l'image numérique n' apparait pas dans l'application.

Solutions Lorsque [Panneau de saisie] ou [Alimentation automatique] est selectionné comme méthode d'alimentation dans l'écran Régliages avancés du pilote du scanner, une opération de numérisation ne continue pas une fois que tous les documents ont été alimentés, car le scanner attend que des documents supplémentaires soient alimentés. Vous pouvezmettre fin à l'opération et envoyer les images numériées vers l'application en appuyant sur le bouton Stop du panneau de commande.

Problème 10 La mémoire est insuffisante et la numérisation s'arrête.

Solutions Si vous configUREZ des conditions de numérisation qui utilisent une grande partie de la mémoire de l'ordinateur, la numérisation peut s'arrêter en raison d'une mémoire insuffisante. Bien que cela dépende de la taille de la mémoire de l'ordinateur, la possibilité de mémoire insuffisante augmente si certaines des conditions de numérisation suivantes sont définies en même temps.

• [Mode couleur] est défini sur [Couleur 24 bits].
• Un grand format de page (par exemple L'égal) est spécifique pour [Format de page]. Alternativement, le format de page est défini sur [Maximum scanner].
• Une résolution elevée (600 ppp, etc.) est spécifiée pour [Points par pouce].

Si un message d'erreur apparait en raison d'une mémoire insuffisante lorsque la numérisation est en cours, quitterez l'application, changez les conditions de numérisation (par exemple, réduisez la résolution ou le format de page) puis essayez de numériser de nouveau. De plus, la quantité de mémoire utilisée peut être limite en désactiver [Réduction de moiré] et [Empêcher les décalages / Retirer l'arrière-plan] si ces éléments sont actifs.

Problème 11 Une double alimentation se produit lors de la numérisation d'un document compteant plusieurs pages.

Solutions Appuyez sur le bouton DFR du scanner pour poursuivre la numérisation ou désactive la case à cocher [Détection ultrasonique] sur l'écran des paramètres du pilote de scanner. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.

Problème 12 Les fonctions de détction de la taille et de modification de l'inclinaison ne fonctionnent pas.

Solutions Lorsque [Pochette pour numérisation] est réglé sur [Pochette pour numérisation] dans l'onglet [Alimentation] de l'écran des paramétres du pilote du scanner et que vous numériquesez un document aux bords noirs sans l'insérer dans une pochette pour numérisation, les fonctions de détction de la taille et de modification de l'inclinaison peuvent ne pas fonctionner. Dans ce cas, désactiver les fonctions de détction de la taille et de modification de l'inclinaison ou réglez [Pochette pour numérisation] sur [Aucun(e)] dans l'onglet [Alimentation].

Problème 13 Les photos ne sont pas alimentées correctement

Solutions • Si les photos sont incuvées, aplatissez-les jusqu'à ce que l'incuration soit inférieure à 2 mm.

• Les photos peuvent coller ensemble, en fonction de l'épaissieur et du type de papier utilisé pour la photo. S'ils se collent ensemble, alimentez-les un par un.
• Réduisez le nombre de photos chargees en même temps.

Problème 14 Une erreur d'alimentation double se produit en raison de la photo instantanée.

Solutions Les photos instantanées sont réalisées avec une combinaison de couches, de sorte qu'elles peuvent être considérées à tort comme une alimentation double. Si cela se produit, désactiver la détéction d'alimentation double.

Dépannage logiciel

Cette section déscrit les problèmes de dépannage et les solutions pour l'utilisation des logiciels fournis (CaptureOnTouch).

Si la numérisation est trop lente

(1) Le cas échéant, fermez tous les autres programmes ouverts.
(2) La numérisation peut être ralentie par un manque de mémoire causé par des applications résidentes telles que des programmes antivirus. Le cas échéant, fermez ces programmes résidents pour libérer de l'espace mémoire.
(3) Lorsqu'il n'y a pas suffisamment d'espace sur le disque dur, il se peut que le scanner soit incapable de creer les fichiers temporaires nécessaires des données numériées. Supprimez toutes les données inutiles du disque dur pour libérer de l'espace.
(4) La numérisation est lente si le port USB de l'ordinateur n'est pas compatible avec Hi-Speed USB 2.0.
(5) Si vous utilisez un cable USB commun non compatible avec Hi-Speed USB 2.0, remplacez le cable par le cable compatible fourni.
(6) Lorsque le scanner est connecté à l'ordinateur via un concentrateur USB non compatible avec Hi-Speed USB 2.0, retirez le concentrateur et branche directement le scanner à l'ordinateur.

Si les fichiers images numériés ne s'ouvrent pas dans une application

(1) Les images numériées enregistrées dans des fichiers TIFF de plusieurs pages s'ouvre uniquement dans des programmes prénant en charge ce format de fichier.
(2) Les images enregistrées sous forme de fichiers TIFF compressés (à une seule et plusieurs pages) s'ouvrent uniquement dans des programmes prénant en charge le format compressé. Cela peut arriver avec des programmes non compatibles avec CaptureOnTouch. Dans ce cas, avant la numérisation, sélectionnez « Aucun » comme format de compression du fisquier image.

Un problème d'affichage est visible sur l'écran de l'interface utilisé de CaptureOnTouch.

En fonction de l'ordinaire utilisé, la présence d'un trop grand nombre de panneaux Mode de numérisation, Sélectionner la sortie ou Raccourci de numérisation peut entraîner un problème d'affichage sur l'écran de l'interface utilisateur. Supprimez tout panneau que vous ne comptez pas utiliser.

Conseils utiles

Vous trouvrez ci-après des conseils utiles pour la numérisation de vos documents.

Où sont enregistrées les images numériées ? La destination d'enregistrement peut-il être modifiée ?

Tous les emplacements de destination peuvent être modifiés au profit d'autres dossiers.

Numérisation Standard et Rac. Numérisation permettent d'enregistrer la sortie vers la destination définie dans le panneau [Sélectionner la sortie].

Comment configurer les paramètres de numérisation ?

En cliquant sur le bouton d'edition ([ ]) du panneau [Sélectionner le document], vous pouvez modifier les paramètres de numérisation lorsque l'écran d'edition [Sélectionner le document] s'ouvre.

Comment puis-je enregistrer plusieurs pages en un seul fichier ou enregistrer un fichier par page?

Lorsque des images numériées sont enregistrées au format BMP (PICT) ou JPEG, chaque image est systématiquement enregistrée dans un fjchier séparé.

Lorsque des images numériées sont enregistrées au format PDF ou TIFF, vous pouze decide de les enregistrer sous forme de fichiers de plusieurs pages ou d'une seule page. Consultez aussi « Problème 8 » dans « Problèmes et solutions commun »

Puis-je copier ou sauvégarder les configurations des paramètres du scanner ?

Les configurations de paramétrage peuvent être sauvégardées et restaurées à l'aide de [Sauvegarder/Restaurer] dans l'onglet [Entreien] de la boîte de dialogue [Paramétres d'environnement].

Quelles sont les règles à appliquer aux noms de fichiers des images numériées?

Pour Numérisation Standard et Rac. Numérisation, les noms de fichiers des images numériées sont définis en fonction des paramètres du panneau [Sélectionner la sortie]. Cét écran apparait lorsque vous cliquez sur le bouton d'édition ([ ]) du panneau [Sélectionner la sortie].

Cliquez sur le bouton [Paramètres de détaill] sur cet écran. Vous pouvez définir les noms de fichiers des images numériées en définitissant certains des trois éléments ou les trois éléments affichés ci-dessous.

Paramètre Description
Nom de fichier	Ligne de texte spécifique à intégrer au nom de fichier.
Ajouter la date et l'heure	Ajoute la date et l'heure aux noms de fichier. Sélectionnez le format de date dans la liste déroulante. YYYY (AAAA) = année, MM = mois et DD (JJ) = jour du mois. L'heure est ajustée après la date.
Ajouter un compteur au nom du fichier	Ajoute des numérios de série dans l'ordre d'enregistrement des images numériées. Spécifiez le nombre de chiffres et le nombre de départ.

Un nom de fichier type est affiché comme [Nom de fichier] dans la boîte de dialogue [Param. nom fichier].

Comme puis-je ignorer les pages blanches et numériser uniquement les pages non blanches?

Sécicfiez [Ignorer les pages blanches] dans l'écran des paramètres du pilote du scanner avant de numériser.

Comment puis-je numériser des cartes?

Placez une carte dans le sens paysage dans le scanner. Sécífiez le format de la carte (ou [Faire correspondre à la taille d'origine]), avant de numériser. Pour plus d'informations sur l'écran de réglage, reportez-vous à l'Aide du pilote du scanner.

Comment puis-je imprimer des données numériées ?

• Pour Numérisation Standard et Rac. Numérisation, Sélectionnéz [Imprimer] dans le panneau [Sélectionner la sortie].
• Pour utiliser cette fonction, vousdezestdown module externe.
• Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.

Je souhaite enregistrer la sortie dans d'autres dossiers

• Dans CaptureOnTouch, les destinations autres que [Enregistrer dans le dossier] sont fournies sous la forme d'un plug-in.
• Si vous installez le plug-in, l'image numérique peut être imprimée, annexe à un messagelectronique ou partagée entre divers services cloud.
• Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.
• Les destinations de sortie disponibles dépendent du plug-in installé.

Comment puis-je joindre les données numériées à un courriel (ou les envoyer sous forme de courriel)?

• Pour Numérisation Standard et Rac. Numérisation, Sélectionnez [Joindre à un courriel] dans le panneau [Sélectionner la sortie].
• Pour utiliser cette fonction, vousdezvezinstaller un module externe.
• Vous pouvez installer le plug-in en cochant la case correspondante lors de l'installation de CaptureOnTouch.

Élimination des bourges papier

Lorsque des bourrages papier sont détectés pendant la numérisation, les codes d'erreur suivants sont affichés sur le panneau d'affichage du scanner et la numérisation est interrompue.

Code d'erreur de bourrage papier

Si un bourrage papier ou une double alimentation survient au cours de la numérisation, procédez comme suit pour résoudre le problème.

ATTENTION

Soyez prudent lors de l'élimination d'un bourrage papier. Faites attention de ne pas vous couper avec les bords du papier.

Retirez les documents présents dans le bac d'alimentation.

Tirez sur le levier OPEN et ouvre la partie avant en la tirant vers vous.

Indication

Le code d'erreur « C » apparait sur le panneau de commande lorsque la partie avant est ouverte.

Assurez-vous de sortir soigneusement le papier, sans trop forcer. Si le papier se déchire alors que vous le retirez, veillez à 0ter tous les débris de l'intérieur du scanner.

4 Fermez la partie avant en la poussant doucement vers le haut, des deux côtes, jusqu'au déclic. Assurez-vous que la partie avant est complètement fermée en la poussant jusqu'à ce que vous entendiez un déclic.

Une fois le papier coincide enlevé, vérifie que la dernière page a été numériisée correctement et poursuivez la numérisation.

Indication

Lorsque la case [Reprise rapide après incident] est cochée dans l'écran des paramètres du pilote du scanner, vous pouvez reprendre une opération de numérisation, même si elle a été interrompue par un bourrage papier, en retardant le document et en représentant la numérisation à partir du document qui était en cours d'alimentation au moment de l'interruption.

Puisque l'image du document qui était en cours d'alimentation au moment de l'interruption peut ne pas avoir ete enregistrree dans de tels cas, veillez a verifier la derniere image numerieee avant de reprendre I'opération.

Déinstallation des logiciels

Si le pilote TWAIN ou CaptureOnTouch ne fonctionne pas normalement, procedede comme suit pour le désinstaller. Ensuite, réinstallé les logiciels. Voir le Guide de configuration.

Windows

IMPORTANT

Ouvrez une session Windows en tant qu'administrateur.

1 Dans la barre des tâches de Windows, cliquez sur le bouton [Démarrer] puis sur [Panneau de configuration].
2 Cliques sur [Désinstaller un programme].

La boîte de dialogue [Déinstaller ou modifier un programme] apparait.

3 Dans la liste des programmes, Sélectionnez le logiciel que vous souhaitez supprimer puis-cliquez sur [Déinstaller].
L'écran de confirmation de suppression s'affiche.
4 Cliques sur [Oui].

La déinstallation du logiciel est maintainant terminée.

Mac

Aucun programme de déinstallation n'est fourni pour les pilotes macOS. Pour désinstaller, utilisez le Finder pour supprimer les fichiers suivants.

/Bibliothèque)/Image Capture/TWAIN Data Sources/RS40

Type Scanner de bureau à chargeur de feuilles

Format de document à numériser

Format: Largeur : 50,8 mm à 216 mm (2" à 8,5")

Longueur: 54 mm à 356 mm (2,1" à 14") (Vous

pouvez numériser des documents d'une longueur

maximale de 3 000 mm (118,1") en réglant le

scanner sur le mode Document long.)

Grammage du papier :

27 a 209 g/m² (7 à 56 lb bond), 0,04 mm à 0,25

mm (0,00157" à 0,00984")

Capacité de chargement :

Photo 89× 127mm (3,5^ × 5^ ) 102× 152mm(4^ × 6^ )

ou 127× 178mm(5^ × 7^ ):40 photos

203× 254mm(8^ × 10^ ):10 photos

Instantane : 3 photos

Document Format A4 ou inférieur : 60 feuilles (80 g/m ^2 (22 Ib bond))

Formats supérieurs à A4 : 40 feuilles (80 g/m² (22 lb bond))

Veillez a ce que les piles ne dépassent pas 6 mm de hauteur dans les deux cas ci-dessus.

Capteur de numérisation

Capteur de contact

Source lumineuse DEL

Face de numérisation

Recto/Recto-verse

Modes de numérisation

Noir et blanc, Diffusion d'erreurs, Échelle de gris à

256 niveaux, Améliorations poussées,

Améliorations poussées II, Couleur 24 bits

Résolution de numérisation

(lignes de numérisation primaires x lignes de numérisation

secondayes)

100 x 100 ppp/150 x 150 ppp/200 x 200 ppp/240 x

Autres fonctions Numérisation folio, ignorer la détction de double alimentation

Dimensions extérieures

291 mm (11,46") (L) x 250 mm (9,84") (P) x 245

mm (9,65") (H)

(Avec le bac d'alimentation fixe et le bac d'éjection

des documents rentré)

291 mm (11,46") (L) x 600 mm (23,62") (P) x 382

mm (15,04") (H)

(Avec le bac d'alimentation fixé et le bac d'éjection

des documents sorti)

Poids (sans I'adaptateur CA)

Environ 3,0 kg (6,6 lb)

Alimentation (en utilisant l'adaptateur CA)

24VCC,0,7A

Consommation electrique

Numérisation : 19,0 W maximum

En mode Veille:1,4W maximum

Avec l'interrupteur d'alimentation sur ARRET :

0,1 W maximum

Bruit Inférieur à 48 dB

Environnement de fonctionnement

Température : de 10 à 32,5 °C (de 50 à 90,5 °F)

Humidité : de 20 à 80 % d'humidité relative

Adaptatour CA (100 à 240 V)

Numero de modulo

MG1-5039 (24V)

Entree 100 a 240 V CA, 50/60 Hz, 1,06 a 0,6 A

Les caractéristiques techniques du produit peuvent être modifiées

sans préavis en raison d'améliorations du produit.

Pèces de rechange

Kit de rouleaux de rechange (code de produit: 5595C001)

Kit de remplacement des rouleaux (rouleau d'alimentation, rouleau de retardement)

• Pour en savoir plus sur la procédure de remplacement, consultez « Remplacement des consommables » à la p. 44.
• Pour obtenir des informations détaillées au sujet des pieces de rechange, contactez un représentant du service après-vente ou votre revendeur local agréé Canon.

À propos de l'utilisation avec CaptureOnTouch

À propos de l'attribution d'une fonction au bouton de démarrage

Lorsque you raccordez le produit Flatbed Scanner Unit (Unite de numérisation à plat), vous pouvez attribuer la méthode Rac. Numérisation de CaptureOnTouch au bouton de démarrage du produit Flatbed Scanner Unit (Unite de numérisation à plat).

Liminé du redémarrage avec le bouton de démarrage

Lorsque CaptureOnTouch n'est pas défini de façon à être résident dans la mémoire, CaptureOnTouch ne peut pas être redémarré en appuyant sur le bouton de démarrage du produit Flatbed Scanner Unit (Unité de numération à plat) après avoir quitté CaptureOnTouch.

A propos de la configuration du pilote du scanner

Lorsque des fonctions de ce scanner ne peuvent pas etre selectionnées dans la boite de dialogue des parametres du produit Flatbed Scanner Unit (Unite de numérisation à plat),cliquez sur [Option] dans la boite de dialogue pour ouvrir le pilote du scanner et configurer les paramétres requis.

Consommables

Feuille de support (code produit: 5349C001)

Il s'agit d'une feuille de support pour des photos petites, délicates ou importantes.

• Pour plus de détails, consultez « Numérisation avec unePOCHETEPour numérisation » à la p. 25.

Dimensions

Index

A Affichage du numero de tache 17 Alimentation 8,9
B Bourrage papier 59 Bouton d'arrêt 17 Bouton de démarriage 17 Bouton de sélection de tâche 17 Bouton DFR 17
C CaptureOnTouch Rac. Numérisation 39
Carrier sheet 25
Carte Methode de chargement 32
Compteur 48
D
Déinstaller 61
Détection d'alimentation double 35
Document
Carte 32
Méthode de chargement 30
E Entretien et nettoyage 40 Environnement d'exploitation 7
M
Mise hors tension automatique 49
Mode document long 33
P Panneau de commande 17
R
Réglage du facteur d'échelle 42
Rouleau 41
Nettoyage 40

Remplacer 44
Rouleau de séparation 44, 47
Rouleau du chargeur 44, 46
U Unité avant 45
Vitret de numérisation 41 Nettoyage 40

WEEE CAUTION

English

Union Européenne, Norvège, Islande et Liechtenstein uniquely.

Ce symbole indique que ce produit ne doit pas etre jeté avec les ordures menagères, conformément à la directive DEEE (2012/19/UE) et à la reglementation de votre pays. Ce produit doit etre confie au distributeur à chaque fois que vous achetez un produit neuf similaire, ou a un point de collecte mis en place par les collectivités locales pour

le recyclage des Déchets des Equipements Électriques et Électroniques (DEEE). Le traitement inapproprié de ce type de déchet risque d'avoir des répercussions sur l'environnement et la santé humaine, du fait de la présence de substances potentiellement dangereuses généralement associées aux équipements électriques et électroniques. Parallelement, votre entière coopération dans le cadre de la mise au rebut correcte de ce produit favorisera une meilleure utilisation des ressources naturelles. Pour plus d'information sur les points de collecte des équipements à recycler, contactez vos services municipaux, les autorités locales competentes, le plan DEEE approuve ou le service d'enlevement des ordures menagères. Pour plus d'informations sur le rerout et le recyclage des produits DEEE, consultez le site: www.canoneurope.com/weee.

Deutsch
