ES105E v2 - Commutateur ZYXEL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ES105E v2 ZYXEL au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Commutateur Fast Ethernet 5 ports |
| Marque | ZyXEL |
| Modèle | ES105E v2 |
| Ports | 5 ports RJ-45 10/100 Mbps |
| Débit | 10/100 Mbps (Fast Ethernet) |
| Auto-négociation | Oui, avec détection automatique MDI/MDIX |
| Contrôle de flux | IEEE 802.3x en mode full duplex |
| Dimensions (L x P x H) | 158 x 97 x 26 mm |
| Poids | 0,4 kg |
| Alimentation | Adaptateur secteur 5 V DC, 0,5 A |
| Consommation électrique | 2,5 W (max) |
| LEDs | Power (alimentation), Link/Act (connexion et activité par port) |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | 10 % à 90 % (sans condensation) |
| Normes | IEEE 802.3, 802.3u, 802.3x |
| Support du VLAN | VLAN basé sur les ports (configuration simple) |
| Installation | Sur bureau ou mural (kit de montage en option) |
| Entretien et nettoyage | Débrancher l'appareil, nettoyer avec un chiffon doux et sec |
| Sécurité | Ne pas exposer à l'humidité ou à des températures extrêmes |
| Pièces détachées et réparabilité | Adaptateur secteur disponible en option |
| Garantie | 2 ans |
| Informations générales | Commutateur non administrable (plug-and-play) |
FOIRE AUX QUESTIONS - ES105E v2 ZYXEL
Comment brancher le commutateur ES105E v2 ?
Branchez l'adaptateur secteur à l'appareil puis à une prise électrique. Connectez vos câbles Ethernet aux ports RJ-45. Les voyants verts indiquent une connexion active.
Que signifie le voyant Power qui clignote ?
Le voyant Power clignote pendant le démarrage de l'appareil. Il devient fixe une fois que le commutateur est prêt à fonctionner.
Pourquoi un port ne s'allume-t-il pas quand je branche un câble ?
Vérifiez que le câble Ethernet est correctement connecté des deux côtés, que l'appareil distant est sous tension et que le câble n'est pas défectueux. Remplacez le câble si nécessaire.
Ce commutateur supporte-t-il le Gigabit Ethernet ?
Non, le ES105E v2 est un commutateur Fast Ethernet avec des ports 10/100 Mbps. Pour le Gigabit, optez pour les modèles GS de ZyXEL.
Puis-je utiliser ce commutateur avec un câble croisé ?
Oui, les ports intègrent la fonction Auto-MDI/MDIX, donc les câbles droits ou croisés fonctionnent automatiquement.
Comment monter le commutateur au mur ?
Utilisez le kit de montage mural en option. Fixez les supports à l'appareil, puis vissez-les au mur à l'aide de chevilles adaptées.
Quelle est la consommation électrique du ES105E v2 ?
La consommation maximale est de 2,5 W. L'adaptateur fourni est de 5 V DC / 0,5 A.
Comment nettoyer le commutateur ?
Débranchez l'appareil. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits liquides ou abrasifs.
Puis-je connecter plusieurs commutateurs ensemble ?
Oui, vous pouvez cascader plusieurs commutateurs en connectant un port d'un commutateur à un port d'un autre. Utilisez un câble droit ou croisé, cela n'a pas d'importance.
Où trouver la notice complète et les mises à jour ?
Téléchargez la notice sur le site www.zyxel.com. Enregistrez votre produit pour recevoir les mises à jour du firmware.
Questions des utilisateurs sur ES105E v2 ZYXEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice ES105E v2 - ZYXEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ES105E v2 de la marque ZYXEL.
MODE D'EMPLOI ES105E v2 ZYXEL

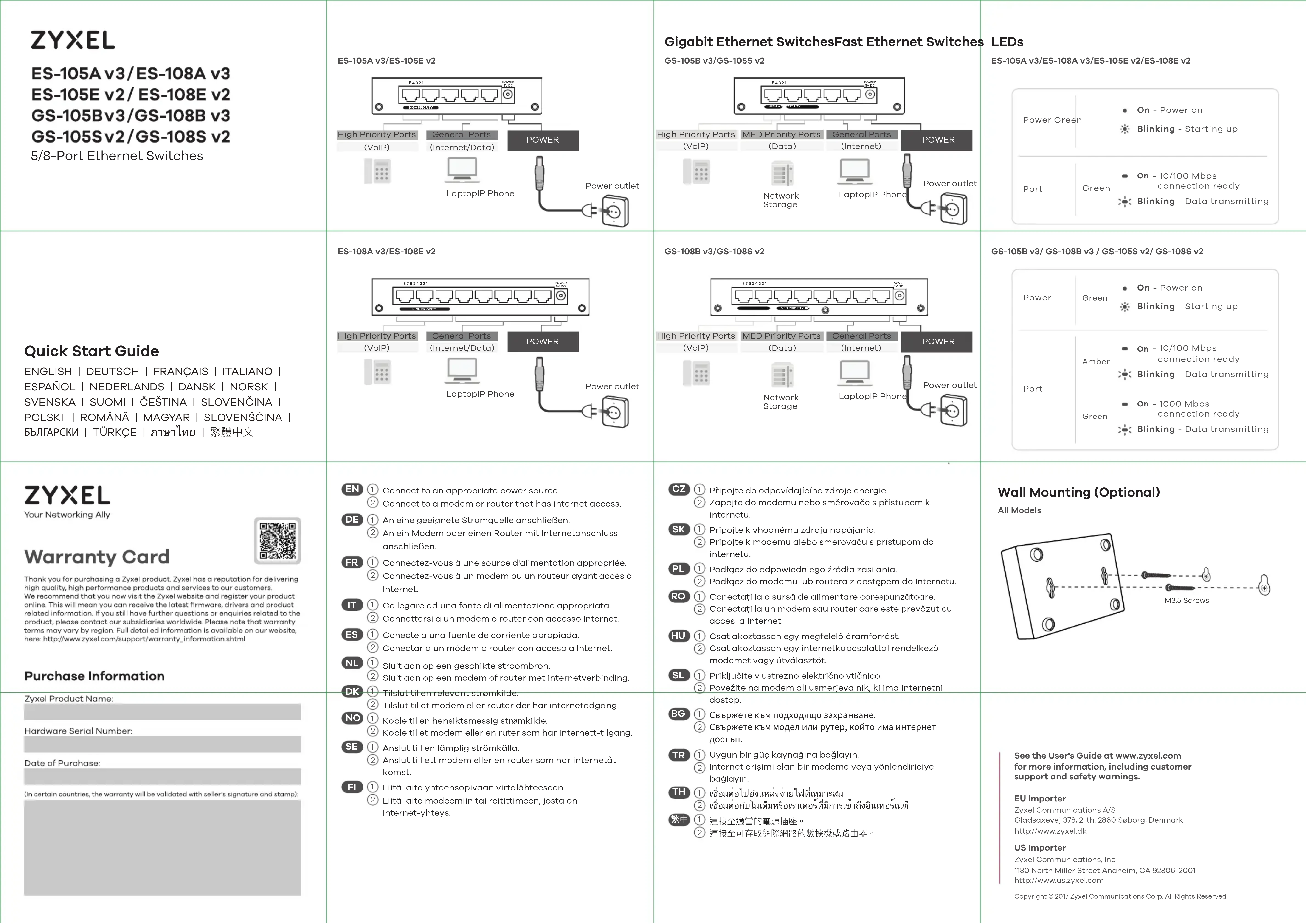

| ZYXEL ES-105A v3/ES-108A v3 ES-105E v2/ES-108E v2 GS-105Bv3/GS-108B v3 GS-105Sv2/GS-108S v2 5/8-Port Ethernet Switches | ES-108A v3/ES-108E v2 ### | Gigabit Ethernet SwitchesFast Ethernet Switches GS-108E v3/08-08E v2 | LEDs ES-108A v3/ES-108A v3/ES-108E v2/ES-108E v2 Power Green On - Power on Blinking - Starting up On - 10/100 Mbps connection ready Blinking - Data transmitting |
| Quick Start Guide ENGLISH | DEUTSC | FRANÇAIS | ITALIANO ESPÁNÇ | NEDERLANDS | DANSK | NORSK SVENSK | SUOMI | CESTINA | SLOVENÇA POLSKI | ROMÁNA | MAGYAR | SLOVENÇA BÁTÁRCKI | TÜRKI | JAPANESE | KORELAK | ES-108A v3/ES-108E v2 ### | GS-108E v3/08-08E v2 | GS-108E v3/08-108E v2/08-108E v2 Power Green On - Power on Blinking - Starting up On - 10/100 Mbps connection ready Blinking - Data Transmitting |
| ZYXEL Your Networking Aik Warranty Card Thank you for purchasing a Zyxel product. Zyxel has a reputation for delivering high quality, high performance and reliability products. Your recommendation that you now sell the Zyxel website and register your product online. This will ensure you can receive the latest firmware, drivers and product related information. If you still have further questions or queries related to this product, please contact our subsidiaries worldwide. Please note that warranty terms may vary by regions. Full detailed information is available on our website. Here: http://www.zyxel.com/support/technology_information | EN ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ ⑻ ⑼ | C ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻ ⑼ ⑽ ⑾ ⑿ ⑺ | Wall Mounting (Optional) All Models ### |
| Purchase Information | See the User's Guide at www.zyxel.com for more information, including customer support and safety warnings. | ||
| Zyxel Product Name: Hardware Serial Number: Data of Purchase: On certain counts, the warranty will be validated with set's signature and stored | |||
