Type de produit	Interrupteur horaire électromécanique journalier
Marque	ABB
Modèle	AD1R15m72
Alimentation	230 V~ 50/60 Hz
Puissance absorbée	1.8 W
Capacité des contacts	16(4) A / 250 V
Type de charge (max)	Incandescent 3000 W, fluorescent 2000 VA, halogène 3000 W, LED 200 VA
Précision	+1 seconde/jour à 23°C
Temps de fonctionnement minimum	15 minutes
Précision de commutation	5 minutes
Nombre de zones de programmation	96 (chaque clip = 15 min)
Réserve de marche	100 heures (batterie NiMH rechargeable intégrée)
Température de fonctionnement	-10°C à +45°C
Classe de protection	II
Degré de protection	IP20
Installation	Saillie, encastré ou sur rail DIN
Contrôle manuel	Sélecteur 3 positions : O (déconnecté), © (automatique), I (connecté)
Indicateur visuel	Oui (témoin de fonctionnement)
Normes	EN 60730-2-7, directives 2014/35/UE (LVD), 2014/30/UE (EMC)
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Installation par un personnel qualifié. Couper l'alimentation avant toute intervention.

FOIRE AUX QUESTIONS - AD1R15m72 ABB

Comment programmer l'interrupteur horaire AD1R15m72 ?

Retirez le couvercle de protection transparent. Positionnez le sélecteur sur © (automatique). Faites glisser les clips du cadran extérieur vers l'extérieur pour les abaisser (ON) ou les relever (OFF). Chaque clip correspond à 15 minutes de fonctionnement. Réglez l'heure en tournant le cadran dans le sens des aiguilles d'une montre. Replacez le couvercle et alimentez le produit.

Que signifie les trois positions du sélecteur ?

La position O force le contact ouvert (déconnecté en permanence). La position © active le programme automatique. La position I force le contact fermé (connecté en permanence).

Quelle est l'autonomie de la batterie de réserve ?

La batterie NiMH rechargeable interne offre une autonomie de 100 heures en cas de coupure de courant. Elle n'est pas remplaçable.

Comment régler l'heure et les minutes ?

Tournez le cadran extérieur directement dans le sens des aiguilles d'une montre pour régler l'heure. Le cadran comporte un disque horaire gradué.

Quelle est la charge maximale supportée ?

La capacité des contacts est de 16(4) A / 250 V. Pour les charges : incandescent 3000 W, fluorescent 2000 VA, halogène basse tension 2000 VA, LED 200 VA, etc. Ne pas dépasser ces valeurs.

Puis-je utiliser ce produit pour un chauffe-eau ou un radiateur ?

Oui, à condition que la puissance de la charge ne dépasse pas les limites indiquées (16 A résistif). Pour les charges inductives ou capacitatives, respectez les facteurs de déclassement.

Comment installer l'interrupteur horaire ?

L'installation doit être réalisée par un personnel qualifié. Il peut être monté en saillie, encastré ou sur rail DIN (accessoire fourni). Suivez scrupuleusement le schéma de câblage.

Que faire si l'appareil ne fonctionne pas après une coupure de courant ?

Vérifiez que la batterie de réserve est chargée (attendez 24h). Si le problème persiste, réinitialisez en tournant le cadran manuellement. Si rien ne fonctionne, contactez le service après-vente.

Quelle est la précision de la minuterie ?

La précision est de +1 seconde par jour à 23°C. L'écart de commutation est de 5 minutes.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques, d'alcool ou de solvants.

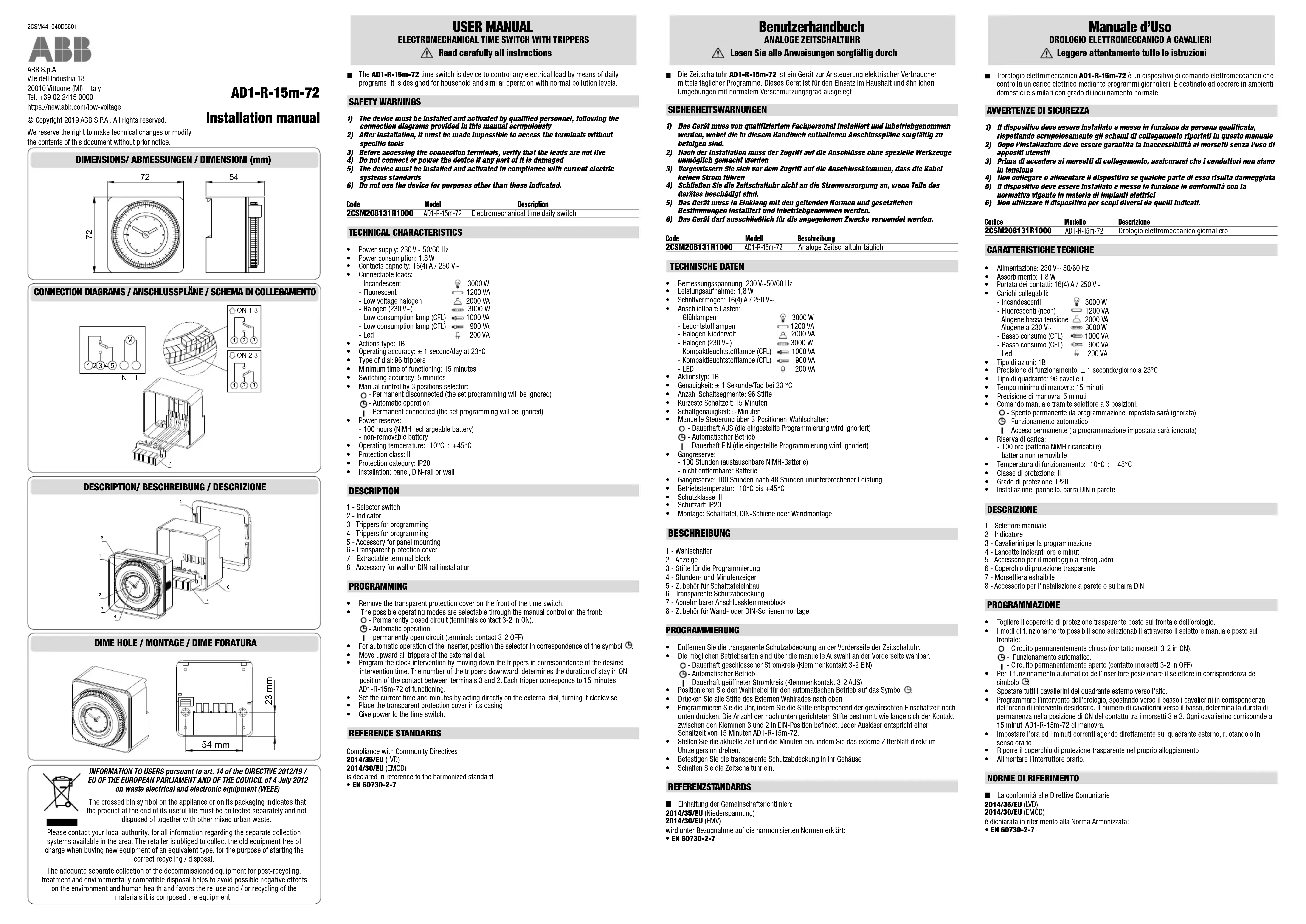

MODE D'EMPLOI AD1R15m72 ABB

⚠ Lisez attentivement les instructions

■ L'horloge AD1-B-15m-72 permet de contrôler toute charge électrique via des programmes

■ End jour

Journées : Il est conclu pour les fours avec des niveaux de pollution usuels.

Avertissements de sécurité

1) Le produit doit être installé et mis en service par un personnel qualifié, en suivant scrupuleusement les schémas de câblage fournis dans ce manuel. 2) Après l'installation, il devra être impossible d'accéder aux bornes sans l'usage d'outils spécifiques. 3) Avant d'accéder aux connexions, vérifiez que le produit ne soit pas sous tension. 4) Ne mettez pas le produit sous tension si une partie du produit est endommagée. 5) Le produit doit être installé et mis en service en adéquation avec les appareils de vérification standards. 6) Ne pas utiliser ce produit dans des intentions autres que celles indiquées.

Code

Modèle description

2CSM208131R1000 AD1-R-15m-72 Interrupteur horaire électromécanique journalier

Caractéristiques techniques

• Alimentation: 230 V~ 50/60 Hz

• Puissance: 1.8 W

• Capacité des contacts: 16(4) A / (250 V)

Capacite

• Charges:

- Incandescent 3000 W

- Fluorescent

- Halogène basse tension 2000 VA

- Halogène (230 V) 3000 W

- Lampe basse consommation (CFL) 1000 VA

- Lampe basse consommation (CFL) 900 VA

- Led 200 VA

• Type d'action : 1B

• Précision: +1 seconde/jour à 23°C

• Type de cadran: 96 Zone de programmation

• Type de cadant. 50 Zone de programmation • Temps de fonctionnement minimum: 15 minutes

• Temps de fonctionnement minimum. • Précision de commutation: 5 minutes

• Précision de commutation : 5 minutes

- Contrôle manuel par les trois positions du sélecteur:

O - Constamment déconnecté (la programmation programmée sera ignorée)

- Automatique

- Constamment connecté (la programmation programmée sera ignorée)

• Puissance de réserve:

- 100 heures (Batterie rechargeable NiMH)

- Batterie non-éxtractable

• Température de fonctionnement: -10°C ÷ +45°C

Classe de protection: II

• Degré de protection: IR20

- Degré de protection. Il 20 - Installation : en quartie, approtri ou un mil DIN

• Installation : en sanitaire, encastré ou sur rail DIN

Description

1. Sélecteur

1 - Sélecteur 2 - Indicateur

2 - Indicateur 3 - Zone de programmation

3 - Zone de programmation

4 - Zone de programmation

5 - Accessoire de montage

6 - Couvercle de protection transparent

7 - Bornes extractables

8 - Accessoire de montage saillie ou raiD DIN

Programmation

• Retirer le couvercle de protection transparent sur la face avant du produit

- Les modes sont pouvant être sélectionné via le contrôle manuel face quant

- Les modes sont peuvent être sélectionnés via le contrôle fin O. Conformément formé (contact des bornes 2, 3, aux ON)

- Constamment fermé (contact des bornes 3-2 sur ON).

• - Automatique.

• Pour un fonctionnement automatique, positionnez le sélecteur sur le symbole ⑨.

• Faites glisser les clips du cadran extérieur.

- Programmer l'horloge en bougeant les clips vers le temps de réglage souhaité.

Le nombre de clips rabattus détermine la durée de maintien sur la position ON

Chaque clips correspond à 15minutes de fonctionnement AD1-R-15m-72.

• Réglez l'heure et les minutes en tournant directement le cadran extérieur, dans le sens

des aiguilles d'une montre

- Placez le capot de protection transparent dans son emplacement

- Placez le capot de protection. - Alimentez le produit.

• Alimentez le produit.

Conformité aux directives communautaires

2014/25/FIL (LVD)

2014/35/EU (LVD) 2014/36/EU (EMOD)

2014/30/EU (EMCU

est déclaré en référence à la norme harmonisée

• EN 60730-2-7
