1516976 - Machine de soudure BASETECH - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine de soudure à l'arc, puissance de 160 A, tension d'entrée de 230 V, fréquence de 50/60 Hz.
Utilisation	Idéale pour le soudage de métaux ferreux et non ferreux, adaptée aux travaux de bricolage et de réparation.
Maintenance et réparation	Vérifier régulièrement les connexions électriques et nettoyer les buses de soudage pour assurer un fonctionnement optimal.
Sécurité	Utiliser des équipements de protection individuelle (EPI) tels que des gants, un masque de soudage et des lunettes de protection.
Informations générales	Poids de la machine : 10 kg, dimensions : 400 x 300 x 200 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - 1516976 BASETECH

Quelle est la tension d'alimentation de la machine de soudure BASETECH 1516976 ?

La machine de soudure BASETECH 1516976 fonctionne avec une tension d'alimentation de 230 V.

Comment régler la température de la machine de soudure ?

La température peut être réglée à l'aide du bouton de contrôle situé sur le panneau avant de la machine. Tournez le bouton pour sélectionner la température souhaitée.

Que faire si la machine ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer la machine après utilisation ?

Laissez la machine refroidir complètement avant de la nettoyer. Utilisez un chiffon sec pour enlever les résidus de soudure et de poussière. Ne pas utiliser d'eau ou de produits chimiques.

Quelle est la plage de température de la machine de soudure ?

La plage de température de la machine de soudure BASETECH 1516976 est de 100 °C à 400 °C.

Comment changer le fil de soudure ?

Pour changer le fil de soudure, dévissez le porte-fil, retirez le fil usé et insérez un nouveau fil. Assurez-vous qu'il est bien en place avant de revisser le porte-fil.

Que faire si le fil de soudure se bloque ?

Si le fil de soudure se bloque, débranchez la machine, retirez le fil de la conduite, puis vérifiez s'il y a des obstructions. Nettoyez la conduite si nécessaire.

Est-il possible d'utiliser la machine pour des soudures en extérieur ?

Il est recommandé d'utiliser la machine de soudure BASETECH 1516976 à l'intérieur dans un endroit bien ventilé. Évitez de l'utiliser en extérieur en raison des risques de conditions météorologiques.

Quelle est la garantie de la machine de soudure ?

La machine de soudure BASETECH 1516976 est généralement couverte par une garantie de 2 ans contre les défauts de fabrication.

Comment contacter le service client pour des problèmes techniques ?

Vous pouvez contacter le service client BASETECH par téléphone ou par e-mail, dont les coordonnées se trouvent dans le manuel d'utilisation fourni avec la machine.

MODE D'EMPLOI 1516976 BASETECH

Le produit est concu pour la réalisation des travaux de soudure dans les domaines de l'électronique, des loisirs et du modelisme qui nécessit differentes niveaux de puissance.

Grace aux boutons rotatifs, le niveau de puissance nécessaire peut être sélectionné. La panne atteint une température d'environ 420 °C. Ce niveau de puissance le plus élevé doit être utilisé pendant 15 minutes maximum. Le produit est doté de deux bras en métal flexibles et de pinces crocodiles. N'utilise jamais le produit pour rechauffer des liquides ou de la matière plastique.

Il est uniquement prévu pour l'utilisation en interieur. L'utilisation en plein air est interdite. Évitez impersonatifment tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager le produit. Par allêurs, une utilisation incorrecte peut être source de dangers tels que les courts-circuits, les incendies, l'électrocution. Lizez attentivement le mode d'emploi et conserveze-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives europeennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Station de soudage
• Panne de remplacement
• Étain de soudure sans plomb 10 g
• Épange sèche
• 2 bras en métal flexibles avec pince crocodile

2 vis (livrees avec pince crocodile)
4entretoises
(livres avec pince crocodile)
- Étiquettes d'ajvertissement
langues:GB,F,NL,IT,PL)
Mode d'emploi

Mode d'emploi recent

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole avec l'éclair contenu dans un triangle est utilisé afin de signaler un danger pour votre santé, par ex., causé par une décharge électrique.
Le symbole avec un point d'exclamation contenu dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impératifement.
Le symbole de la « flèche » précède les conseils et remarques spécifiques à l'utilisation.

Attention! Surface chaude. Ce symbole sur le produit indique les surfaces qui deviennent chaudes pendant le fonctionnement. Priere de ne pas la toucher!
L'appareil ne peut ettre mis en service et utilise que dans des locaux secs et fermes. L'appareil ne doit ni prendre l'humidite, ni etre mouille! Il yaurait alors danger de mort par electrocution!

Ce symbole vous rappelle que vous doivent l'emploi de l'appareil.

Consignes de sécurité

Lisez le mode d'emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le present mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée.

L'appareil n'est pas concu pour etre utilise par des enfants ou des personnes presentant des capacités physiques, sensorielles ou intellectuelles limites ou sans expériences et/ou sans connaissances, a moins que celles-ci soient sous la surveillance d'une personne en charge de leur sécurité, ou bien quelles aient reçu de sa part des instructions sur la façon de faire fonctionner l'appareil.
- AVERTISSEMENT - Cet outil doit être mis dans son support lorsqu'il n'est pas utilisé. Ne laisserze jamais le fer à souder chauffé sans surveillance. Mettez-le toujours dans le support du fer à souder avant la mise sous tension et après l'utilisation de la station de soudage.

Afin d'éviter tout danger, un cordon d'alimentation endommagé doit seulement être remplaced par le fabricant, un atelier habilité par celui-ci ou une personne qualifiée.

• ATTENTION! Surface chaude. Priere de ne pas la toucher!

• AVERTISSEMENT - ne touche pas : Risque de brûlures causées par la production de la chaleur sur le fer à souder, la panne, par le matériel de soudage liquide et sur le support du fer à souder.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas trainer le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protegez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• presente des traces de dommages visibles,

• le produit ne fonctionne plus comme il devrail,

• a été stocké pendant une période prolongée dans des conditions défavorables ou bien

• a été transporte dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.
  L'appareil est conforme à la classe de protection I. Comme source de tension, il convient d'utiliser uniquement une prise de courant conforme (230 V/CA, 50 Hz) raccordé au réseau d'alimentation public.

• La prise de courant doit se couver à proximé de l'appareil et être facilement accessible.
• Ne tirez jamais sur le cable pour débrancher la fiche de secteur de la prise de courant; retirez toujours la fiche en la saississant au niveau des surfaces de préhension prévues à cet effet.
• Lorsque l'appareil n'est pas utilisé durant une période prolongée, retirez la fiche de secteur de la prise de courant.
• Pour des raisons de sécurité, débranchez la fiche de secteur de la prise de courant par temps d'orage.
• Veillez à ce que le cable d'alimentation ne soit pas écrasé, pié, endommagé par des arêtes vives ou ne soit exposé à autres contraintes mécaniques. Évitez les sollicitations thermiques excessives du cordon d'alimentation liées à une chaleur ou à un refroidissement extrème. Ne transformez pas le cordon d'alimentation. Le cas contraire, vous risqueriez d'endommager le cordon d'alimentation. Un cordon d'alimentation endommage peut occasionally une electrocution mortelle.
• Si le cordon d'alimentation est endommagé, ne le touche pas. Mettez tout d'abord la prise de courant correspondante hors tension (par ex. au moyen du coupe-circuit automatique correspondant) puis retirez avec précaution la fiche de la prise de courant. N'utilise enaucun cas le produit lorsque le cordon d'alimentation est endommagé.
• Afin d'éviter tout danger, un cordon d'alimentation endommage doit seulement être remplace par le fabricant, un atelier habilité par celui-ci ou une personne qualifiée.
• Ne jamais brancher ou débrancher la fiche de secteur avec les mains mouillées.
• Avertissement - risque d'incendie! Ne fixezaucun objet à la station de soudage, au fer à souder ou aux cables. Ne couvre jamais la station de soudage ou le fer à souder.
• Ne versez jamais de liquides sur les apparilés électriques et ne posez pas d'objets contenant des liquides à côte de l'appareil. Si du liquide ou un objet avait toutfois pénétrer à l'intérieur de l'appareil, mettez d'abord la prise de courant correspondante hors tension (déconnectez par ex. le coupe-circuit automatique) et débranche ensuite la fiche de la prise de courant. Évitez d'utiliser le produit par la suite et confieze-le à un atelier spécialisé.
• N'allumez jamais l'appareil immédiatement quand il vient d'être transporte d'une piece froide dans une pièce chaude. L'eau de condensation qui en résultat pourrait, dans des conditions défavorables, détruire l'appareil. Il existe également un danger de mort par électrocution! Avant de brancher et d'utiliser le produit, attendeç qu'il ait atteint la température ambiente. Selon les cas, cela peut préindre plusieurs heures.
• Pendant l'interruption des travaux et le départ de la zone de travail, la surveillance de la station de soudage doit être assurée jusqu'à refroidissement complet du produit
• Pour l'utilisation dans les installations industrielles, il convient d'observer les directives en matière de prévention des accidents de l'autorité responsable de la sécurité des installations et des matériels electriques!
• Avertissement - vapeurs nocives : évitez d'inhaler les vapeurs nocives produit lors des travaux de soudure. Les vapeurs sont nocives pour la santé. Utilisez un système d'aspiration en cas de besoin. Assurez-vous que la zone de travail est toujours suffisamment ventilée.
• Gardez une distance suffisante par rapport à d'autres sources de chaleur comme les cuisinières ou les jours afin d'éviter d'endommager le produit.

Assurez-vous qu'aucun objet ou matériel inflammable ne se trouve a coté du fer à souder chaud.
- Ne travailliez pas sur les pieces sous tension.
N'utilisez que les accessoires foumis.
- Portez des équipements appropriés tels que : des vêtements de protection, des lunettes de protection, des gants et des chaussures solides pour vous protégger contre l'éclaboussure du matériel de soudage.
- Toute éclaboussure du matériel de soudage au-delà de la zone de travail entre une risque élevé d'incendie, cause précisé par un feu couvant retardé. À la suite d'une éclaboussure du matériel de soudage, vous devez surveiller la zone de travail à long terme.
- Les travaux de soudure peuvent donner lieu à des situations imprévues qui exigent d'empêcher un refroidissement non souhaité. Pour cela, la zone de travail doit être toujours bien éclairée. L'utilisateur doit disposer d'une liberté de mouvement suffisante.
- Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
- Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialise.
- Si vous avez d'autres questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

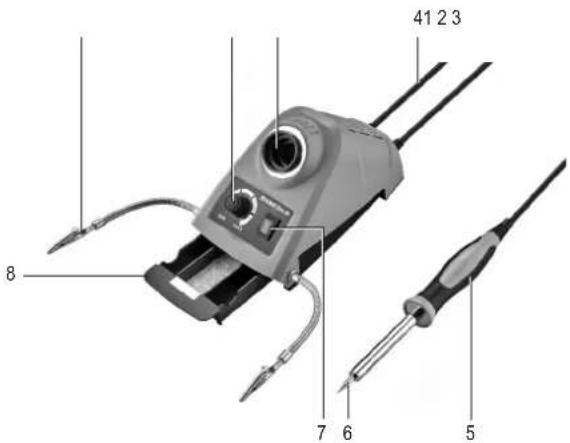

Éléments de commande

1 Bras en metal flexible avec pince crocodile

5 Fer à souder

2 Regulateur de température

6 Panne

3 Support du fer à souder

7 Interrupteur MARCHE/ARRET

4 Cable d'alimentation et fiche de secteur

8 Tiroir

Mise en marche

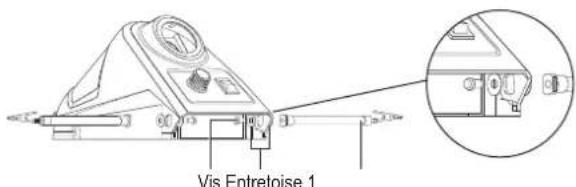

a) Assemblage du produit

L'étiquette d'advertissement en allemand pour les surfaces chaudes a ete accollee au produit. Les etiquettes d'advertissement en d'autres langues sont inclues dans la livraison. Veuillez acceler l'etiquette d'advertissement pour Your langue au produit en cas de besoin.

• Retirez le tiroir (8) de la station de soudage afin d'avoir accès aux alésages pour l'assemblage des bras en métal gauche et droit à l'aide des pince crocodiles (1).
• Le produit a été livré avec des vis montées de manière lâche dans les bras en métal et des entreprises. Retirez les vis et les entreprises.
  Reliez une entreose à chaque bras en métal respectif.
• Introduisez le bras en métal dans les alésages à gauche et à droite de la station de soudage; ceux-ci sont accessibles à partir de l'intérieur du passage du tiroir.
• Reliez une entroiso à chaque vis et insérez chaque vis dans le taraudage des bras en métal à partir de l'intérieur du passage du tiroir. Serrez la vis de manière ferme.

Ce faisant, veillez à ne pas bloquer le filetage. Évitez de serrer excessivement les vis.

Puis, inserez la panne dans l'alésage taraudé à l'extremité de la barre de fer à souder.

Vous pouvez utiliser un papier de verre fin pour fixer la panne.

N'utilisez jamais des pincecs ou d'autres outils en métal dur pour fixer la panne. Autrement, la panne serait endommagé et inutilisable.

b) Soudage

• Pour toute forme de travail de soudage, la zone de travail doit être sèche et bien ventilée.
• La surface de travail doit être séché, solide, stable, résistante à la chaleur et ne doit pas présenter de conductivité électricque.
• Vérifiez que l'interrupteur MARCHE/ARRÉT (7) se trouve en position O (ARRÉT).
  Assurez-vous que la panne (6) est propre.
• Mettez toujours le fer à souder (5) dans le support du fer à souder (3).
• Toumez le régulateur de température (2) dans le sens contraire des aiguilles d'une montre jusqu'au niveau de puissance le plus bas MIN.
• Branchez la fiche secteur (4) à une prise de courant appropriée.
• Mettez le fer à souder sous tension en réglant l'interrupteur MARCHE/ARRÉT sur la position I (MARCHE).
• Toumez le régulateur de température dans le sens des aiguilles d'une montre jusqu'à la position souhaïée entre MIN et MAX de l'échelle de température.
• Commencez les travaux des que le fer à souder sur le dessus est suffisamment chaud. À cet effet, vérifie le rechauffement de la panne à partir du matériel de soudage propre.
• Avant la première utilisation, la panne doit être étamée jusqu'à ce qu'elle soit entierement mouillée par la soudure.
• Mettez la panne sur la pièce d'usinage, puis appliqué la soudure au point de contact entre la panne et la pièce d'usinage.
• Ensuite, retirez la panne de la pierce d'usinage. Vous devez laisser la soudre fondue refroidir sans perturbation.
• N'utilisez plus la soudure comme élément absolument indispensable, mais plutilout autant qu'nécessaire pour un raccordement approprié.
  Assurez-vous d'utiliser le type de matériel de soudure approprié pour la piece d'usinage correspondante.
• Mettez le fer à souder dans le support du fer à souder pendant les interruptions et après les travaux avec la panne orientée vers le bas, puis réglez le régulateur de température dans le sens contraire des aiguilles d'une montre sur MIN.
• Réglez l'interrupteur MARCHE/ARRÉT sur la position O (ARRÉT) pourmettre la station de soudage hors tension.
• Débranche la fiche de secteur de la prise et laissez la station de soudage refroidir suffisamment, en lieu sur et sous surveillance à la température ambiente.

Entretien et nettoyage

Débranche la station de soudage de l'alimentation électrique. Avant le nettoyage, laissez le produit refroidir suffisamment.

Aucune pièce à l'intérieur du produit n'est prévue pour être refaîte ou réparée par l'utilisateur que vous étés. Ainsi, n'ouvre ou ne démontré jamais le produit.
- N'utilisez enaucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boitier et nuire au bon fonctionnement de l'appareil.
- Gardez la panne et le fer à souder toujours propres. Pour nettoyer la panne, n'utilise aucune lime ou aucun papier de verre. Cela peut endomager la panne. Nettoyez la panne avec une éponge humide pour enlever le flux de soudure et les restes de fil à souder. Ensuite, sechez soigneusement la panne.
Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
- Échangez la panne contre la panne de remplacement incluse dans la livreaison ou une autre équivalente si celle-ci est endommagée ou usee.

Élimination des déchets

Les apparèils électroniques sont des matériaux recyclables et ne doivent pas été éliminés avec les ordures menagères. En fin de vie, éliminez l' apparéil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances legales et contribuez à la protection de l'environnement.

\section*{Caracteristiques techniques}

Tension/courant d'entree 230 V/CA,50 Hz

Consummation d'energie. 40 W max.

Classe de protection.

Longueur du cable. 1,2 m

Gamm de tempereature env. +150a +420^

Température/humidité de service 0 à +45 °C, 20 - 90 % HR

Température/humidité de stockage ....0 à +45 °C, 10 - 90 % HR

Dimensions (L x H x P) 108 x 113 x 210 mm (station de soudage)

Poids. 775g

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toutre reproduction,quelle qu'elle soit (p. ex. photocopie, microfilm, saissie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interet de le réimplir, même par extrais. Cette publication correspond au niveau technique du moment de la mise sous pressé.

Copyright 2017 par Conrad Electronic SE.

*1518976_V1_0317_02_mxs_m_fr
